Блютуз втановлено

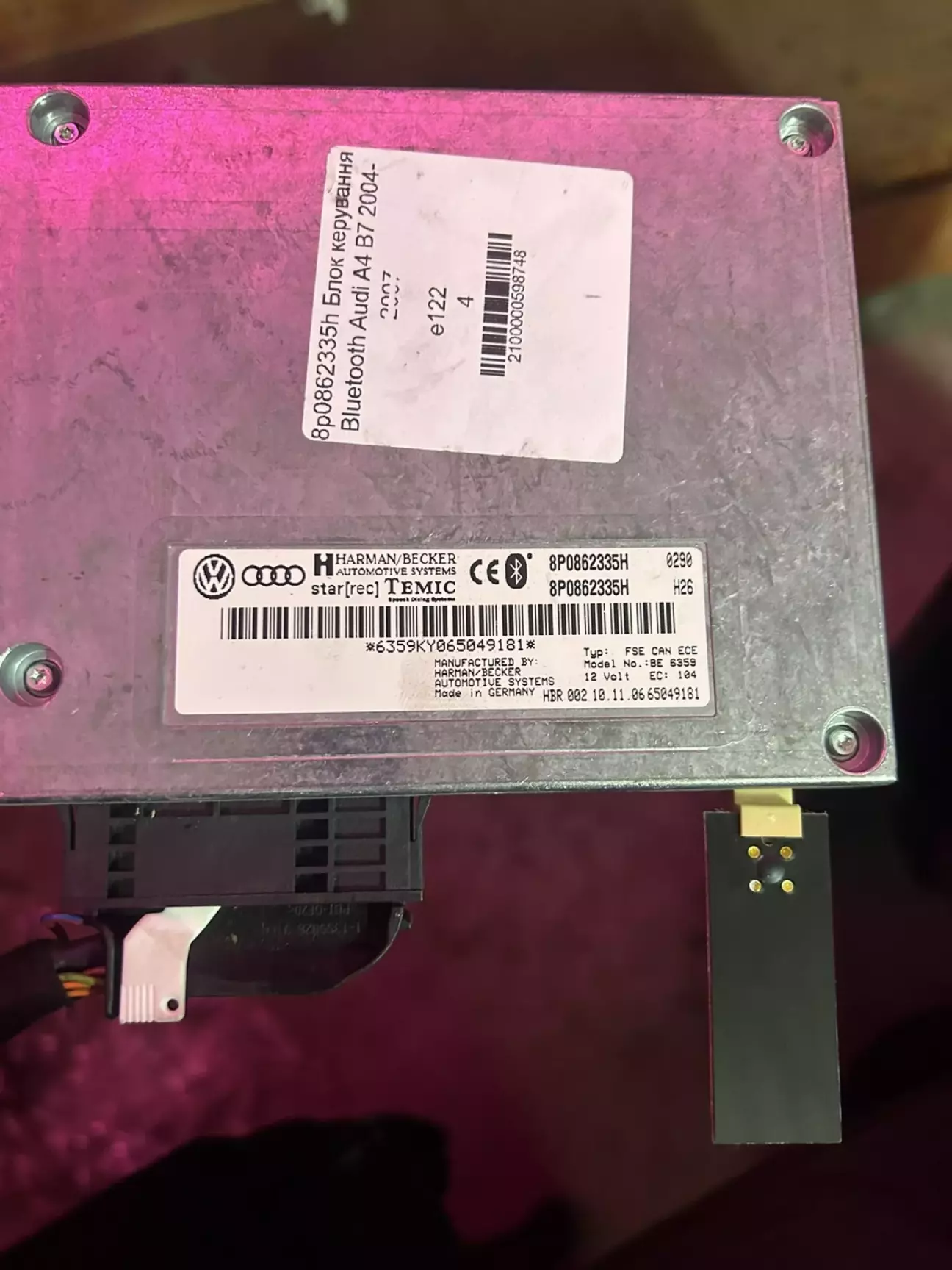

Вечір добрий Панове. Ось і збулася ще ода забаганка, а саме блок блютуз для дзвінків на жаль на наші авто немає рішення в вигляді штатного модуля який би підтримував і відтворення музикальних файлів з телефону.

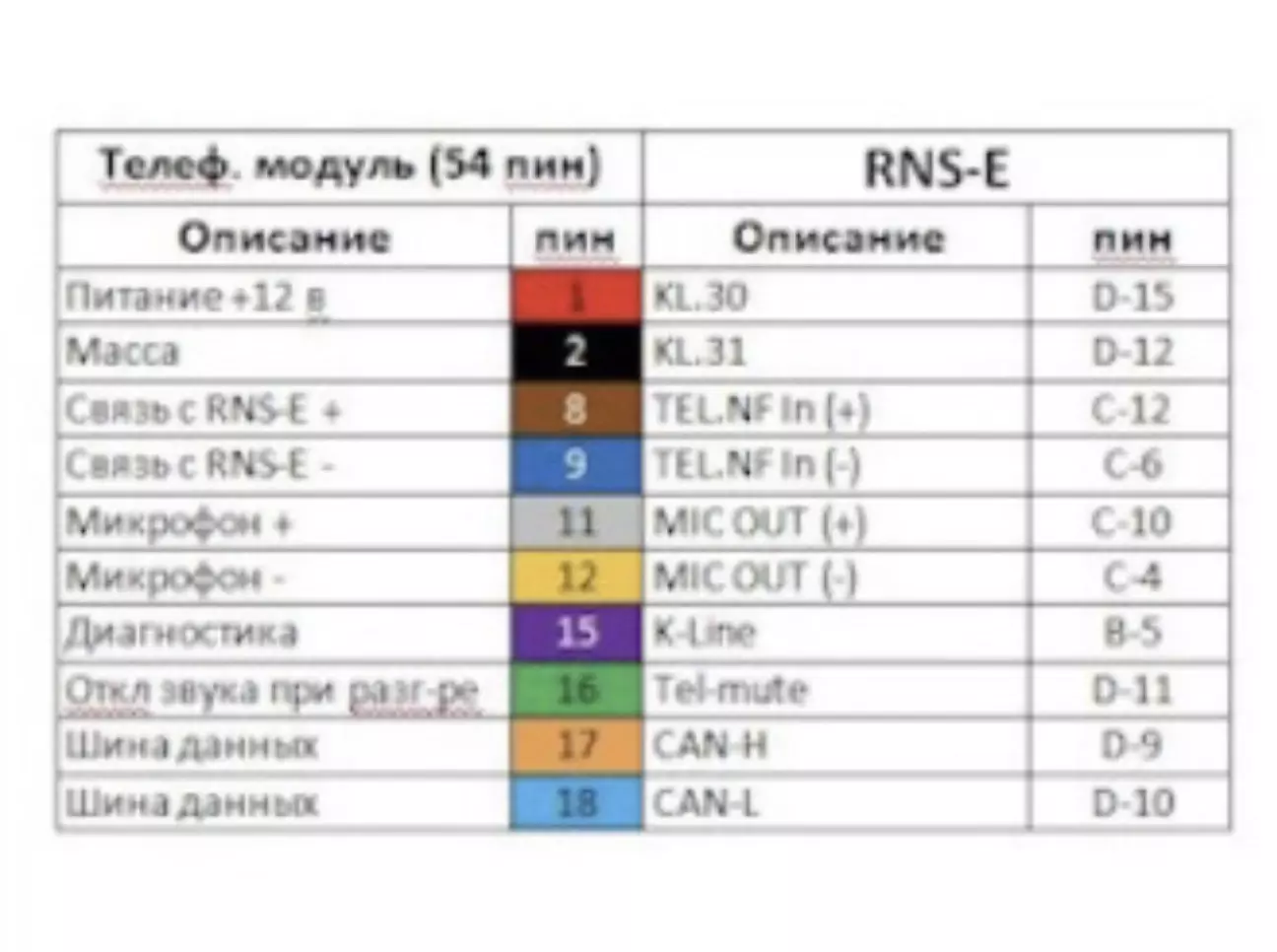

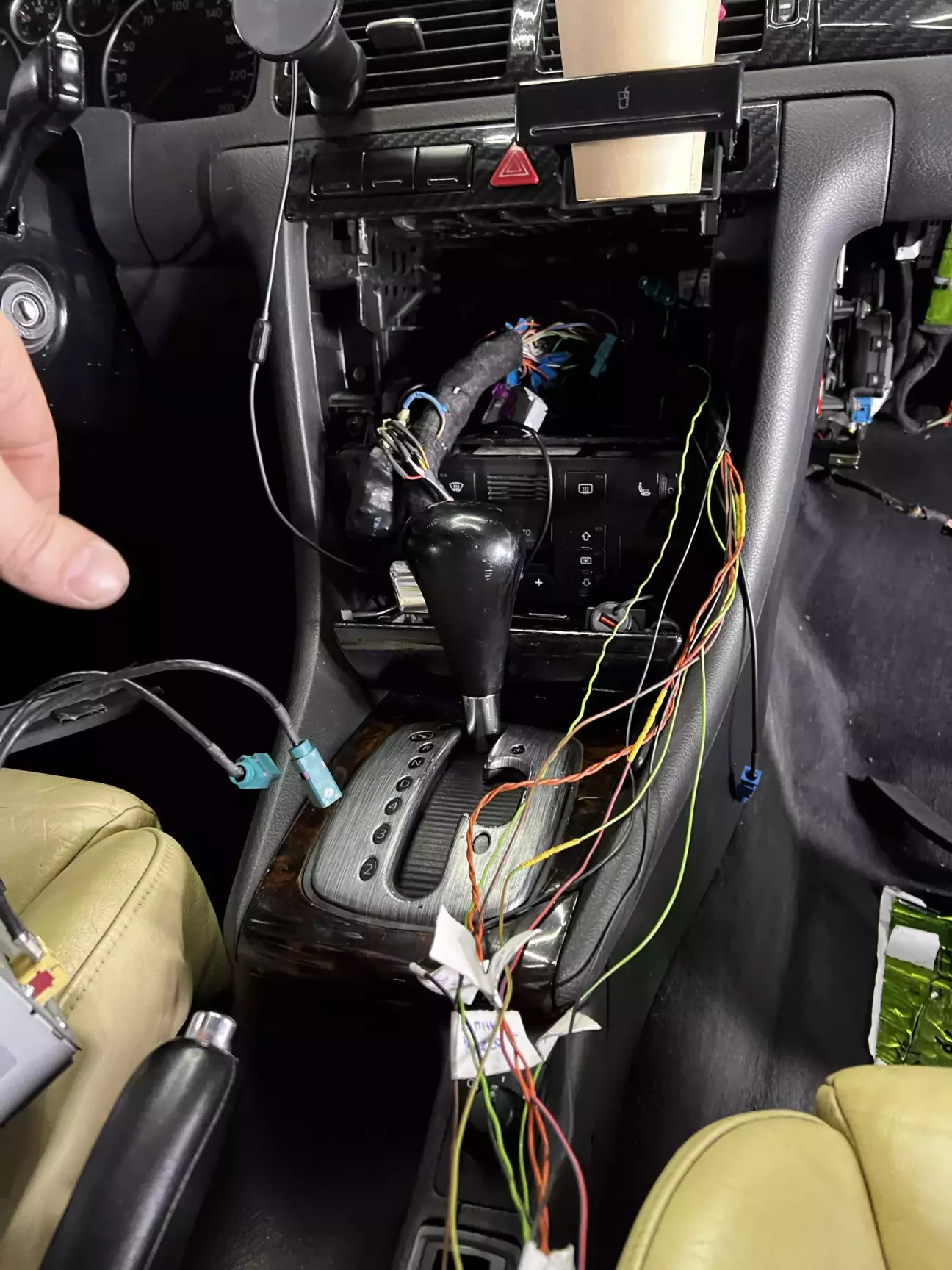

   Багато фото не буде але саму суть постараюсь донести на рахунок підключення. І так по суті нічого важкого немає в самому підключені,

1) мікрофон (якщо є штатно в авто ) підєднується напряму на сам модуль блютуз.
2) живлення беремо з дротів  12 в живлення магнітоли розʼєм D-15 pin ,маса також з магнітоли розʼємD-12 pin.

3) діагностика синя фішка розʼєм В-5pin

4) Can L ,Can H, розʼєм D-9 та 10 pin

5) звʼязок 12 та 6 pin зеленої фішки С

приглушення музики не підʼєднував так як магнітола сама це прекрасно виконує дану функцію . Не забуваємо зробити відповідне кодування RNS-E  щоб зʼявився сам блок блютуз.
також можете в пертись в те що довгий час не зможете під єднатись до самого блоку, а щоб це зробити потрібно в розділі телефон скинути попередні налаштування самого блоку блюз.
