ДОВОДЧИКИ АВТОМОБІЛЬНИХ ДВЕРЕЙ НА BYD SONG PLUS

Слава Україні!

Доводчик автомобільних дверей – це електромеханічний пристрій, який автоматично притягує двері до повного закриття, якщо вони зупинилися на першій засувці замка. Принцип дії базується на датчиках (часто Холла), які фіксують закриття (коли двері прикриті лише до першої засувки замка), після чого електропривод із тросом надійно закриває двері за 1–2 секунди. Доводчик не працює, якщо зламаний основний замок, його функція — лише притягнути двері, які не закрили до кінця. Це забезпечує тихе закриття, комфорт та щільне прилягання, покращуючи тепло- та шумоізоляцію салону.

Для встановлення доводчиків автомобільних дверей потрібно:

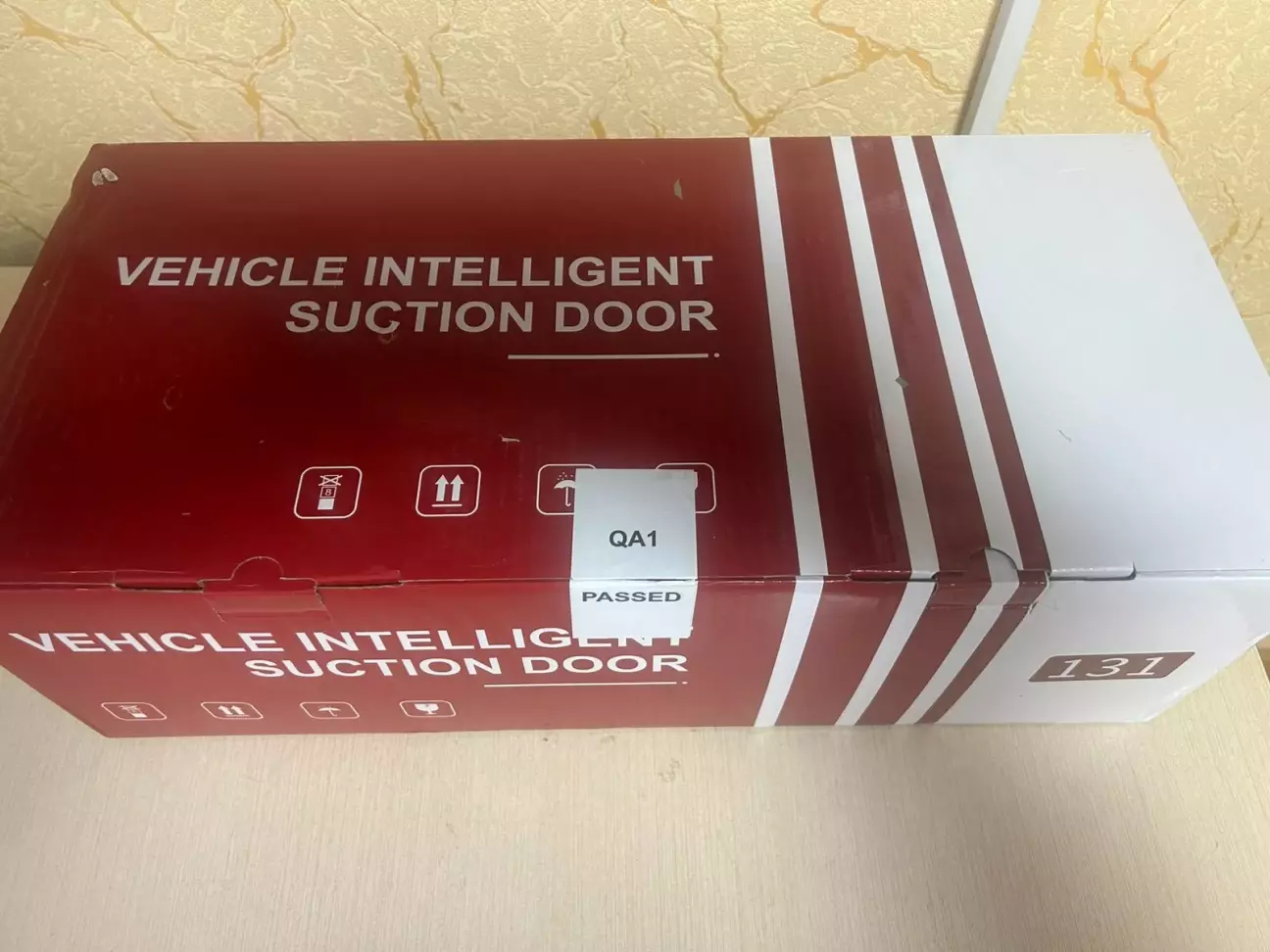

1. Купити доводчики дверей для даної марки автомобіля:

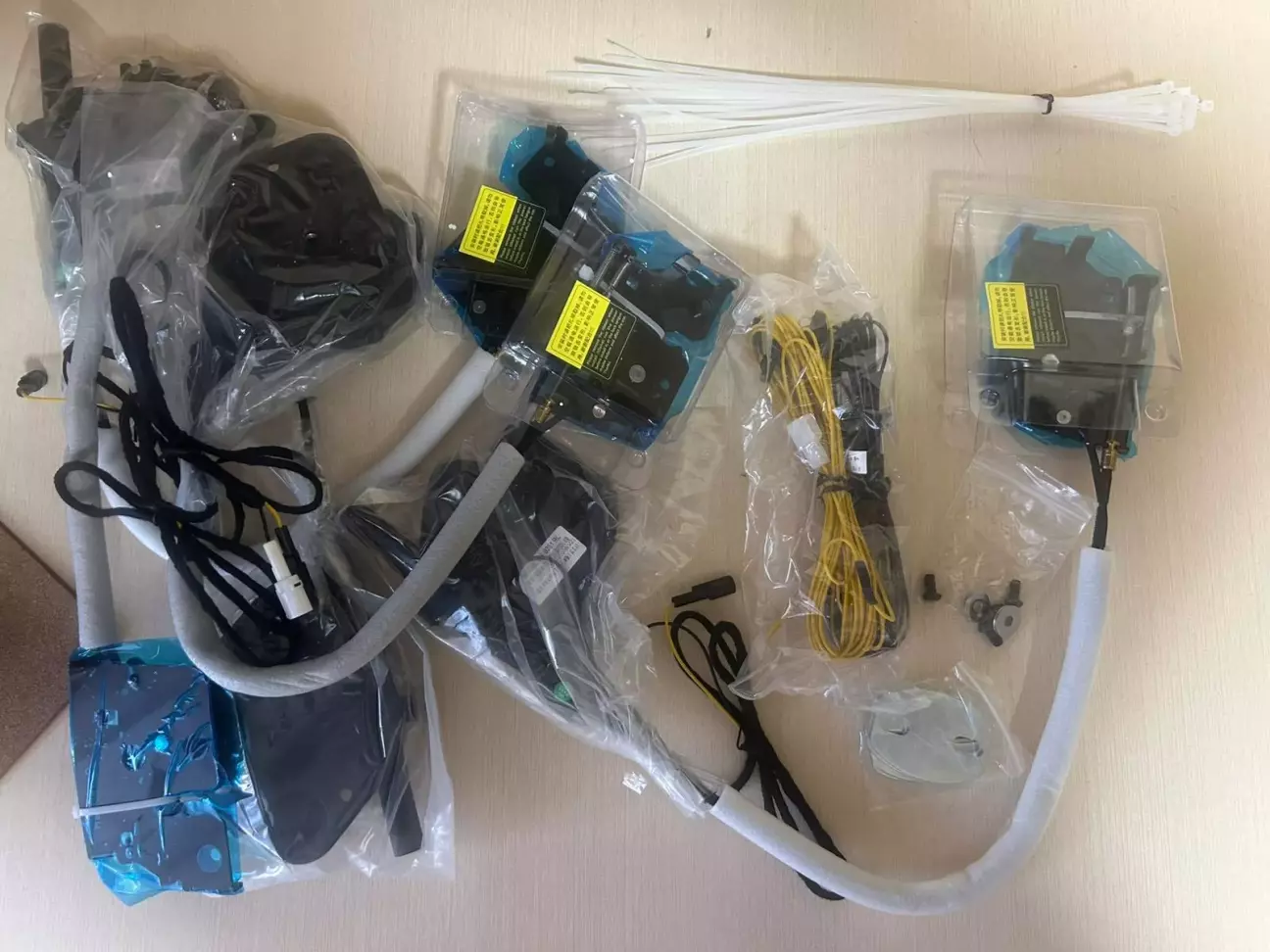

Замовляв з Китаю, чекав доставку морем 2 місяці (ціна за 4 шт. 9000 грн.). Це комплект для BYD Song Рlus –  паяти, докуповувати та допрацьовувати нічого не потрібно, все спроектовано і встановлюється у штатні місця автомобіля. Продавець надав відео встановлення доводчиків, але воно на китайській мові і не все розказано, тому опишу більш детально їх встановлення.

2. Прокладка проводів живлення від блоку запобіжників до доводчиків дверей.

Для прокладки проводки необхідно:

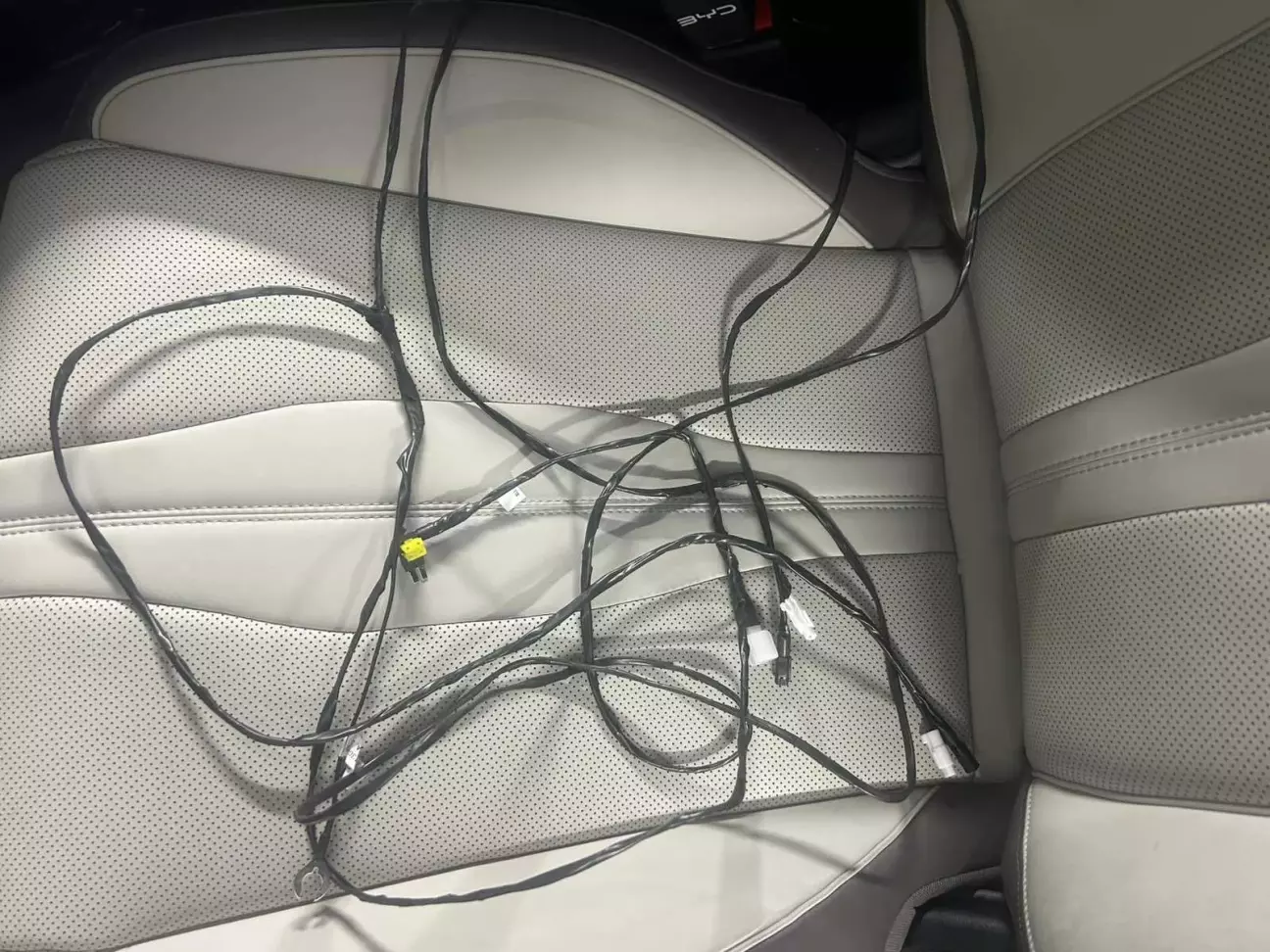

- для надійності обмотати проводи живлення ізоляційною стрічкою;

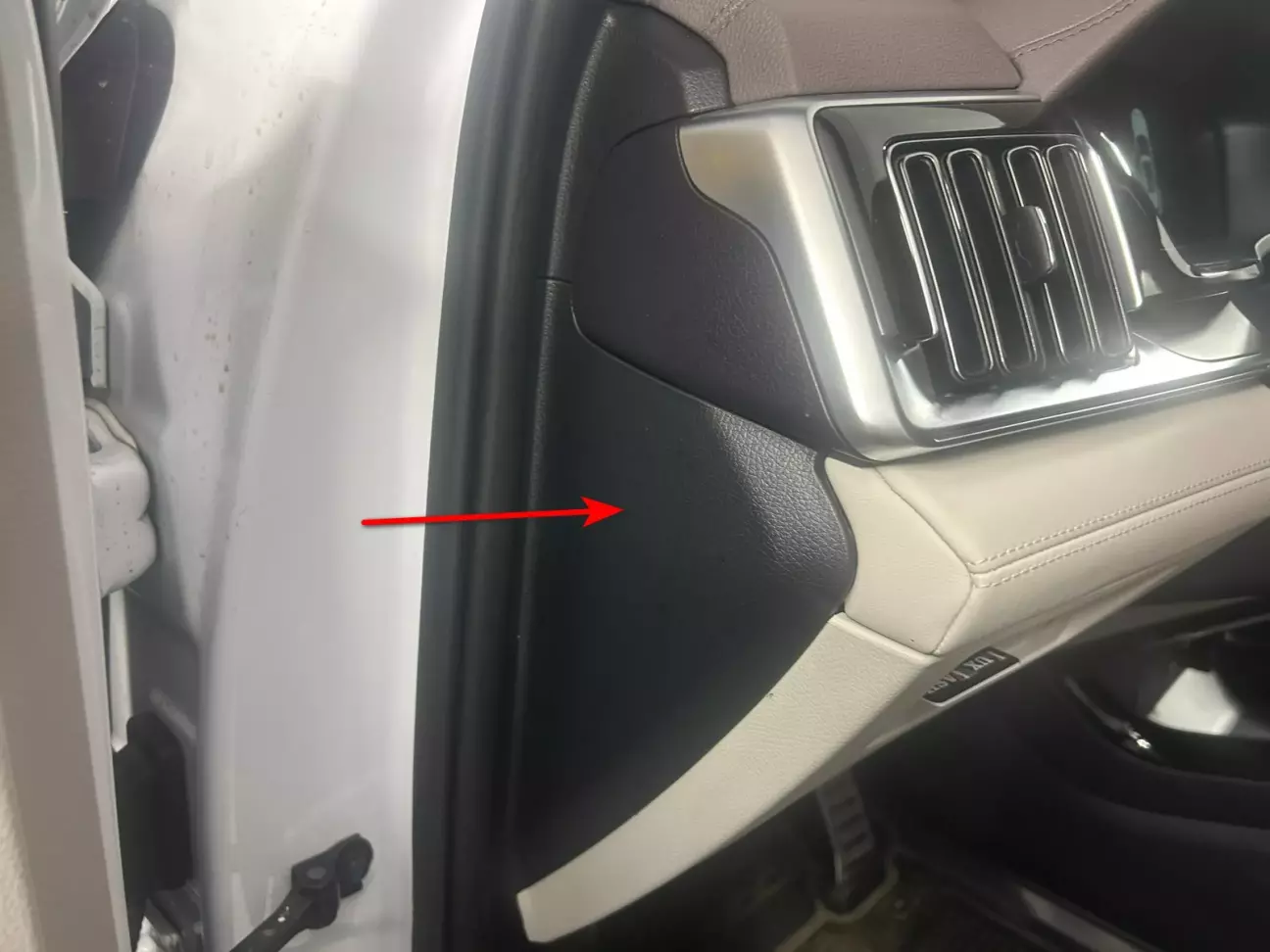

- зняти бокову накладку торпеди;

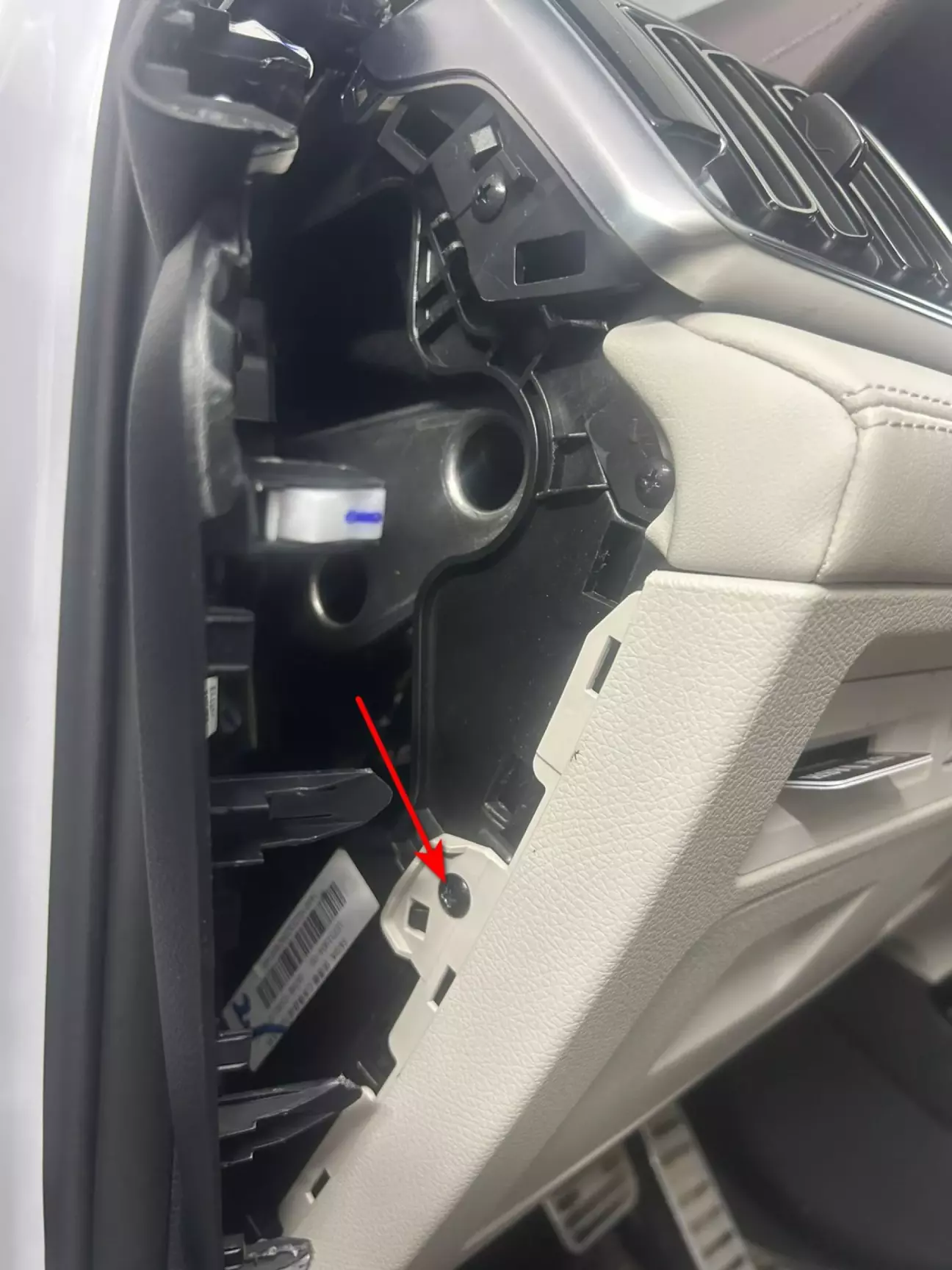

- відкрутити гвинт кріплення підкермової накладки торпеди;

- зняти підкермову накладку торпеди для доступу до блоку запобіжників;

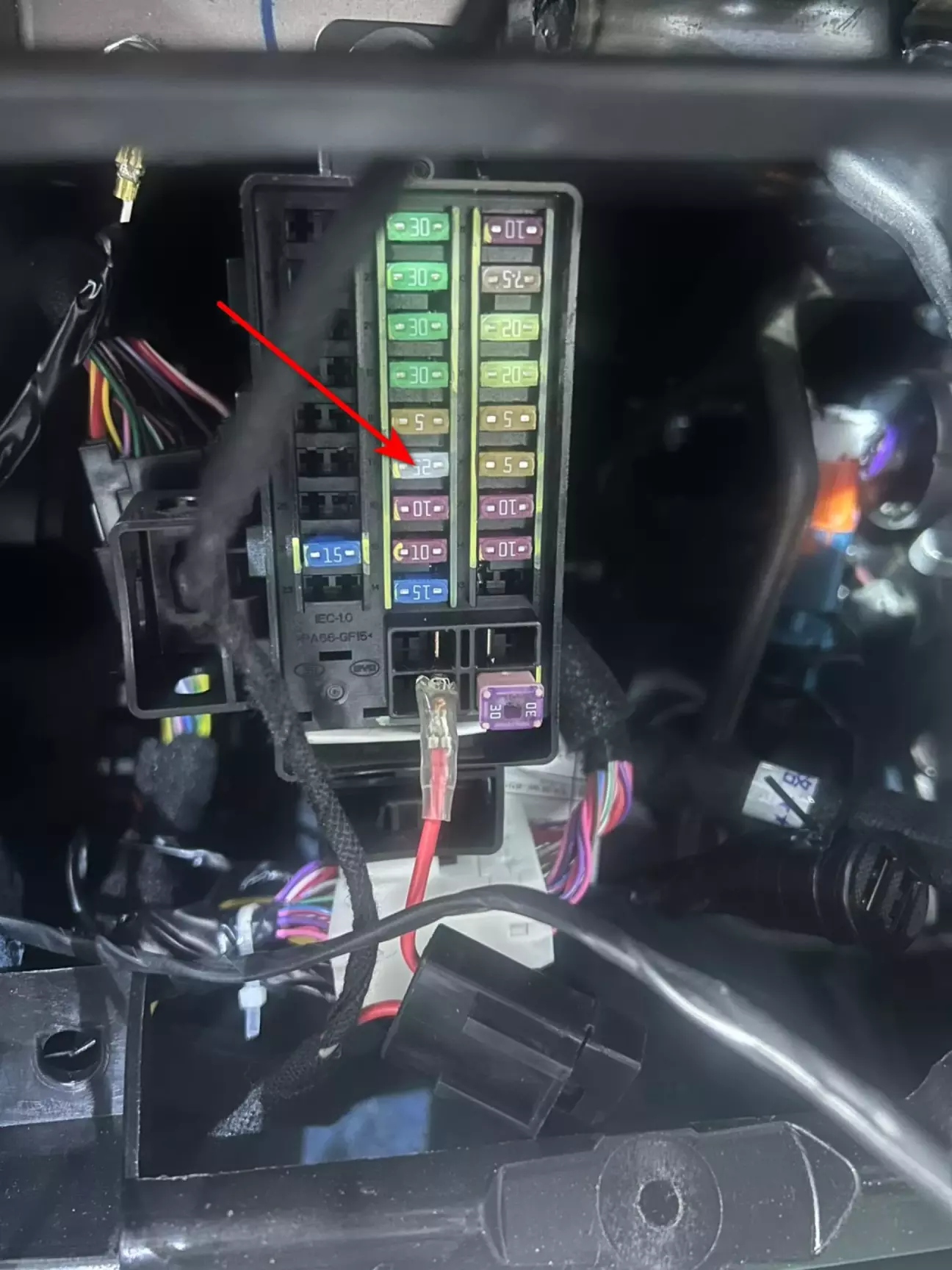

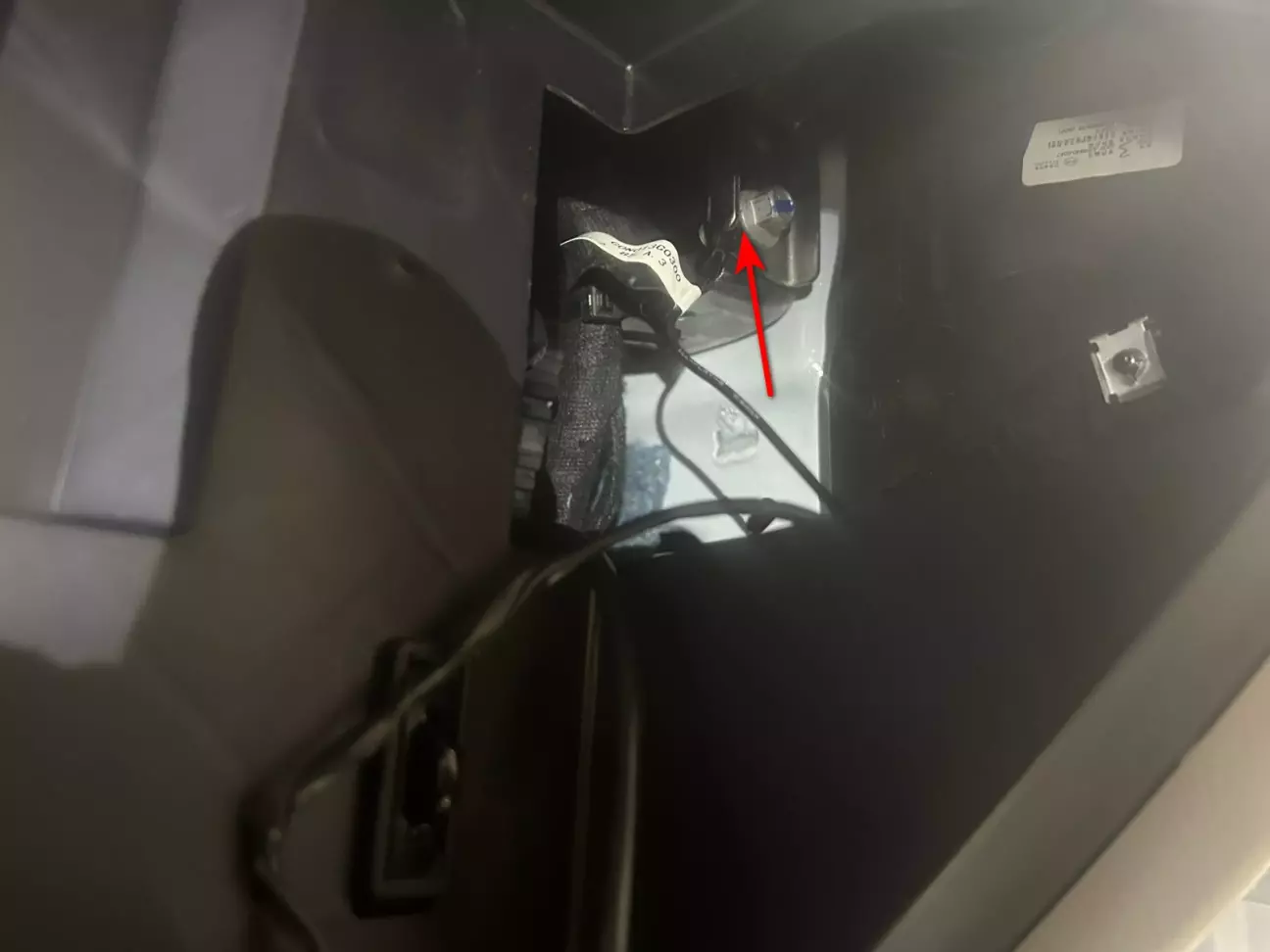

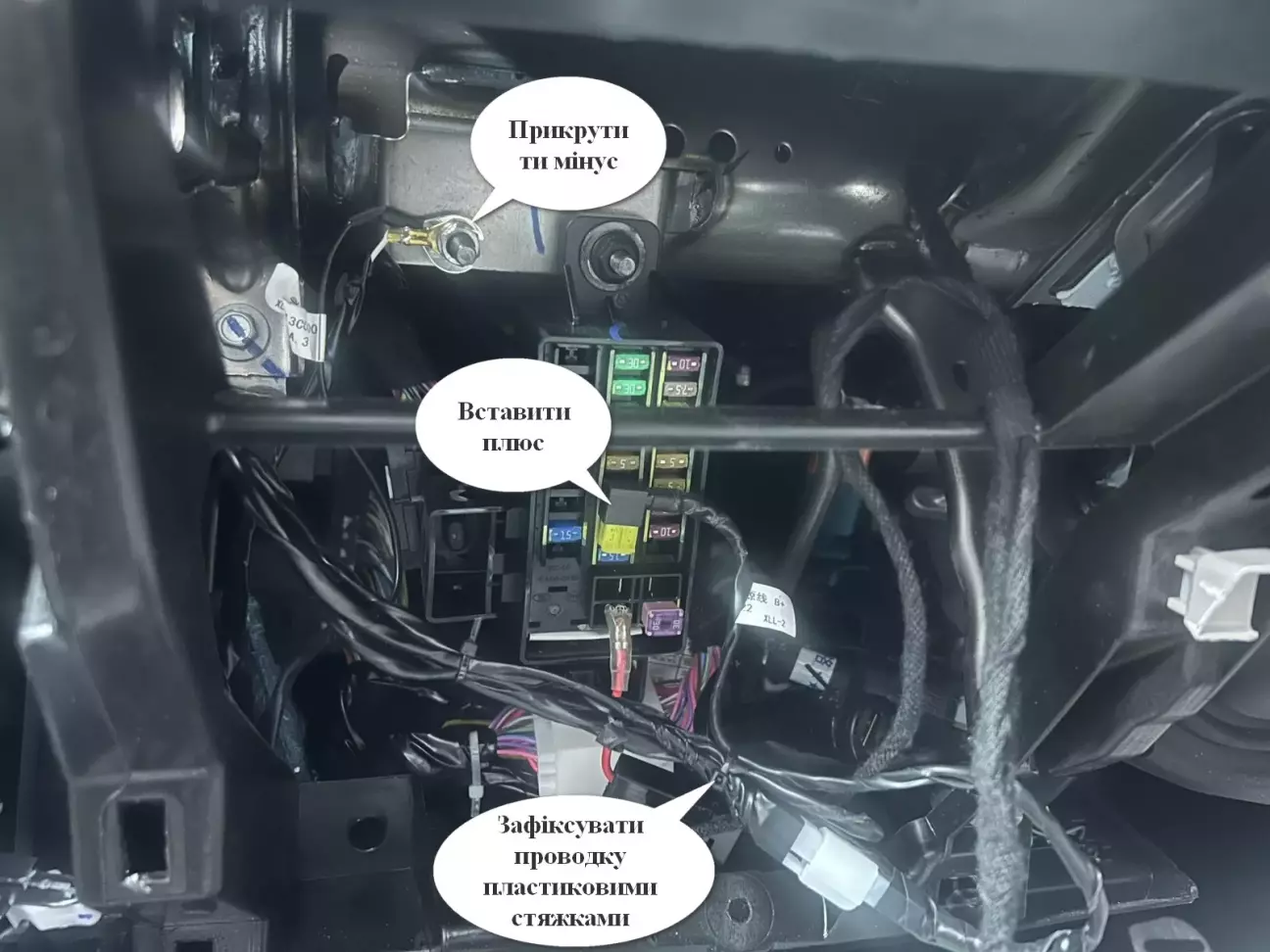

- прикрутити мінус на корпус автомобіля а плюс вставити у блок запобіжників (постійний плюс, незадіяний в автомобілі) як показано на фото:

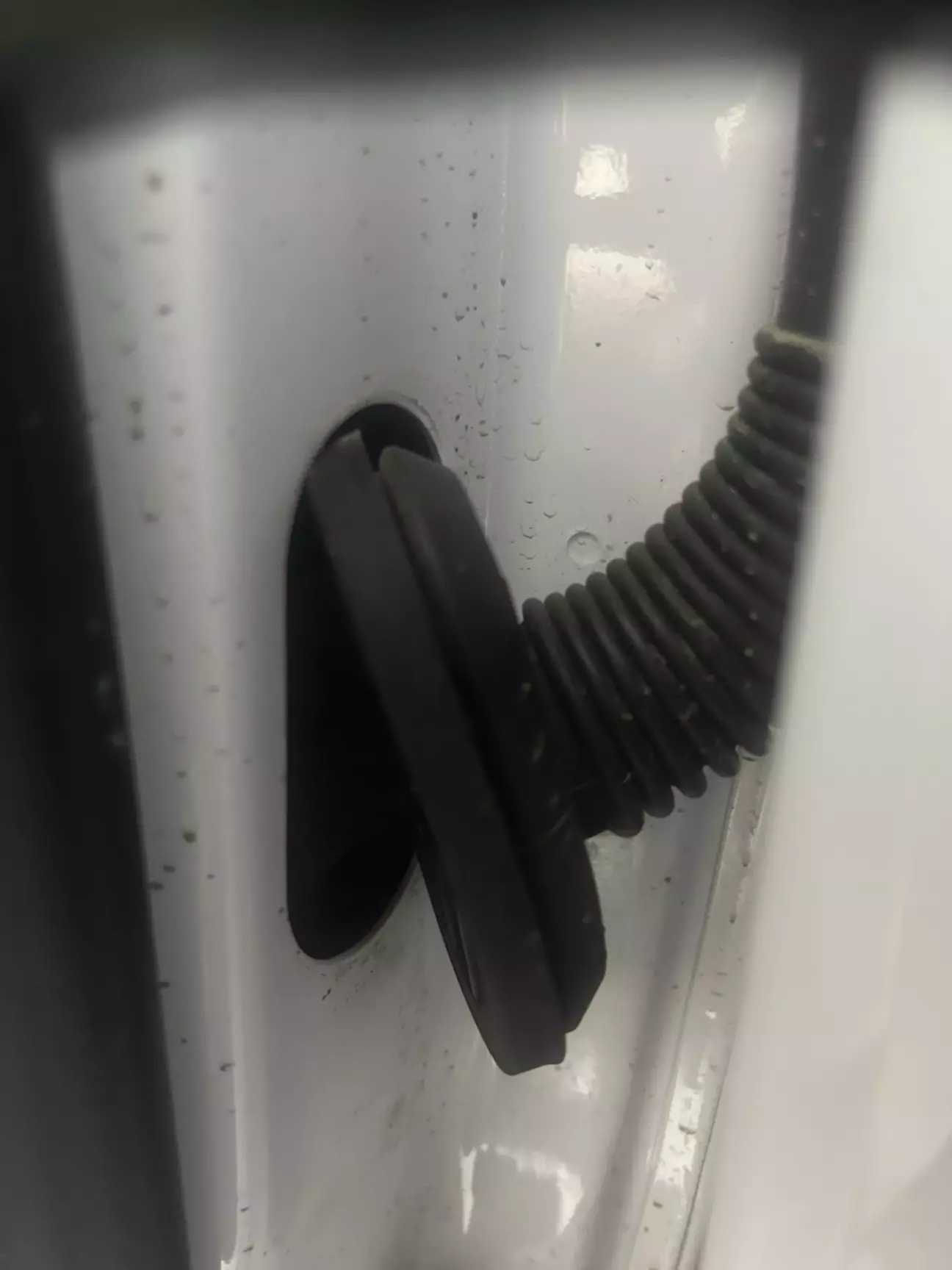

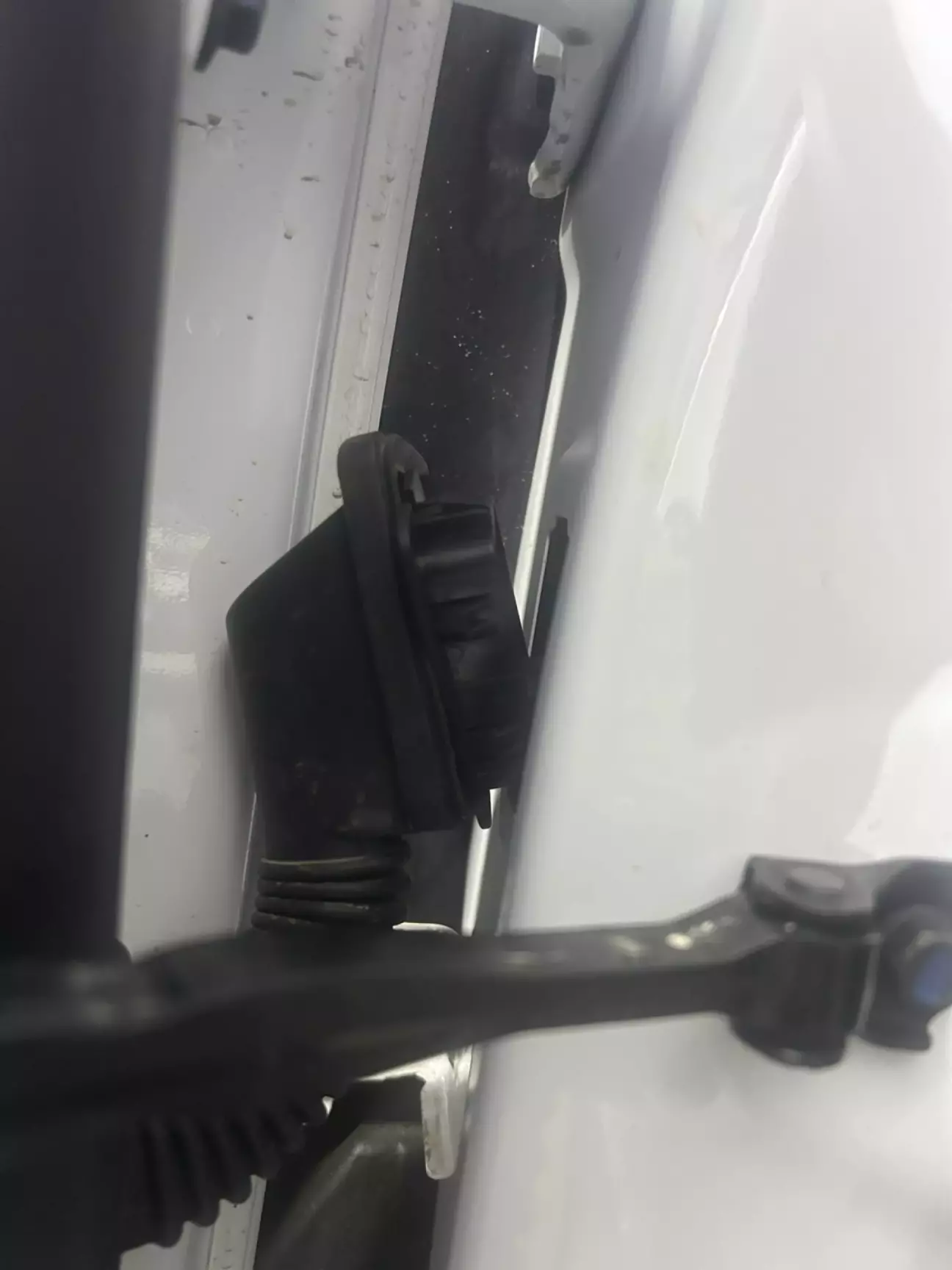

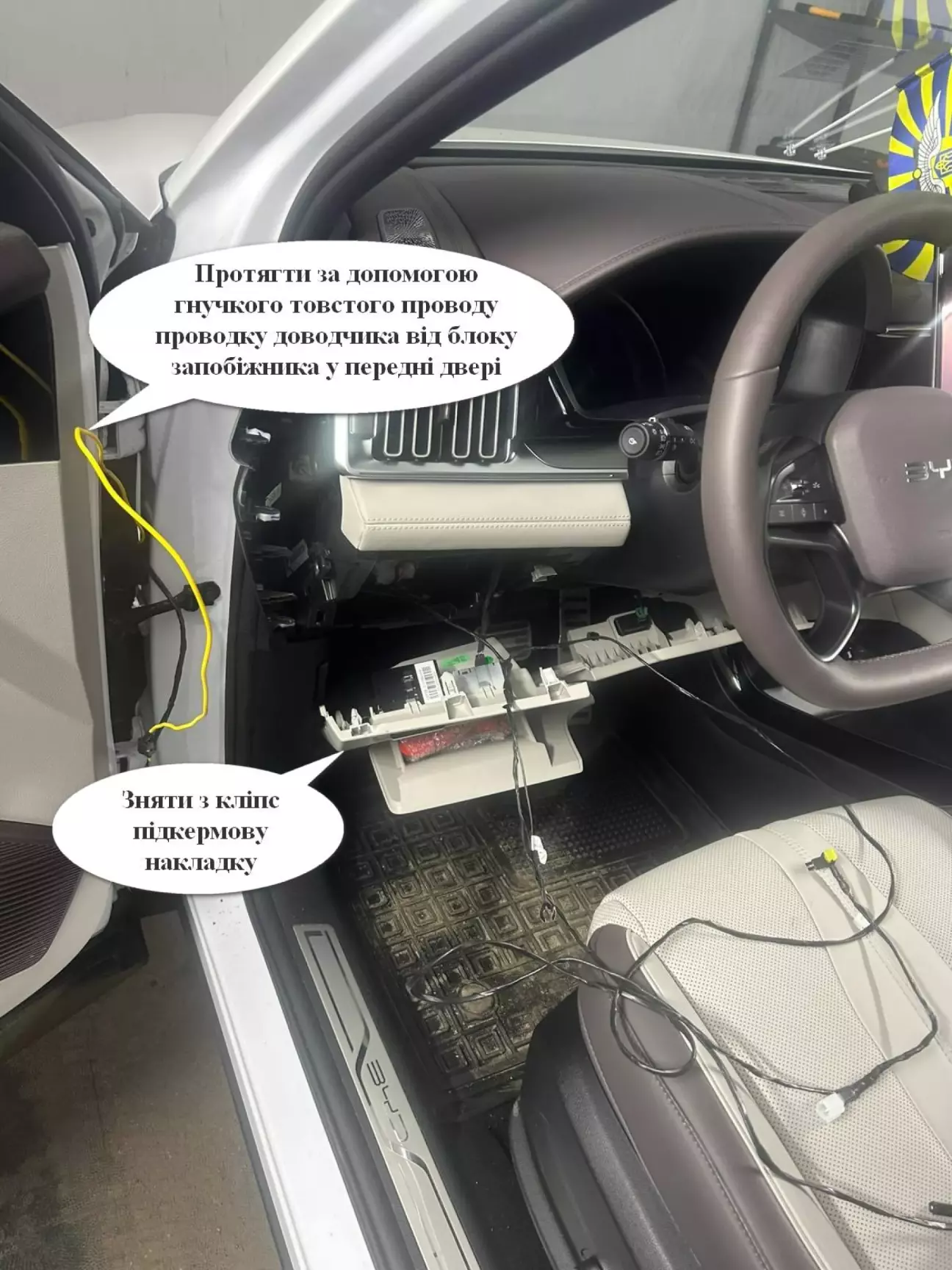

- за допомогою товстого гнучкого проводу протягти провід (плюс і мінус) від блоку запобіжника в передні двері через з’єднувальну гумову гофру (зі сторони дверей її просто витягнути, а зі сторони корпусу автомобіля потрібно її витягти разом з пластиковим кріпленням який тримається по периметру на фіксаторах, які потрібно прижати всередину щоб його витягти);

- зняти з обох сторін нижні бокові накладки центральної консолі АКПП (знімати починати від середини накладки до боків, тримаються на пластикових фіксаторах);

- для доступу до з’єднувальної гумової гофри пасажирської двері – зняти бардачок (тримається на двох бокових фіксаторах які потрібно провернути на 90 градусів і витягти всередину бардачка та зняти фіксуючий відкриття поводок);

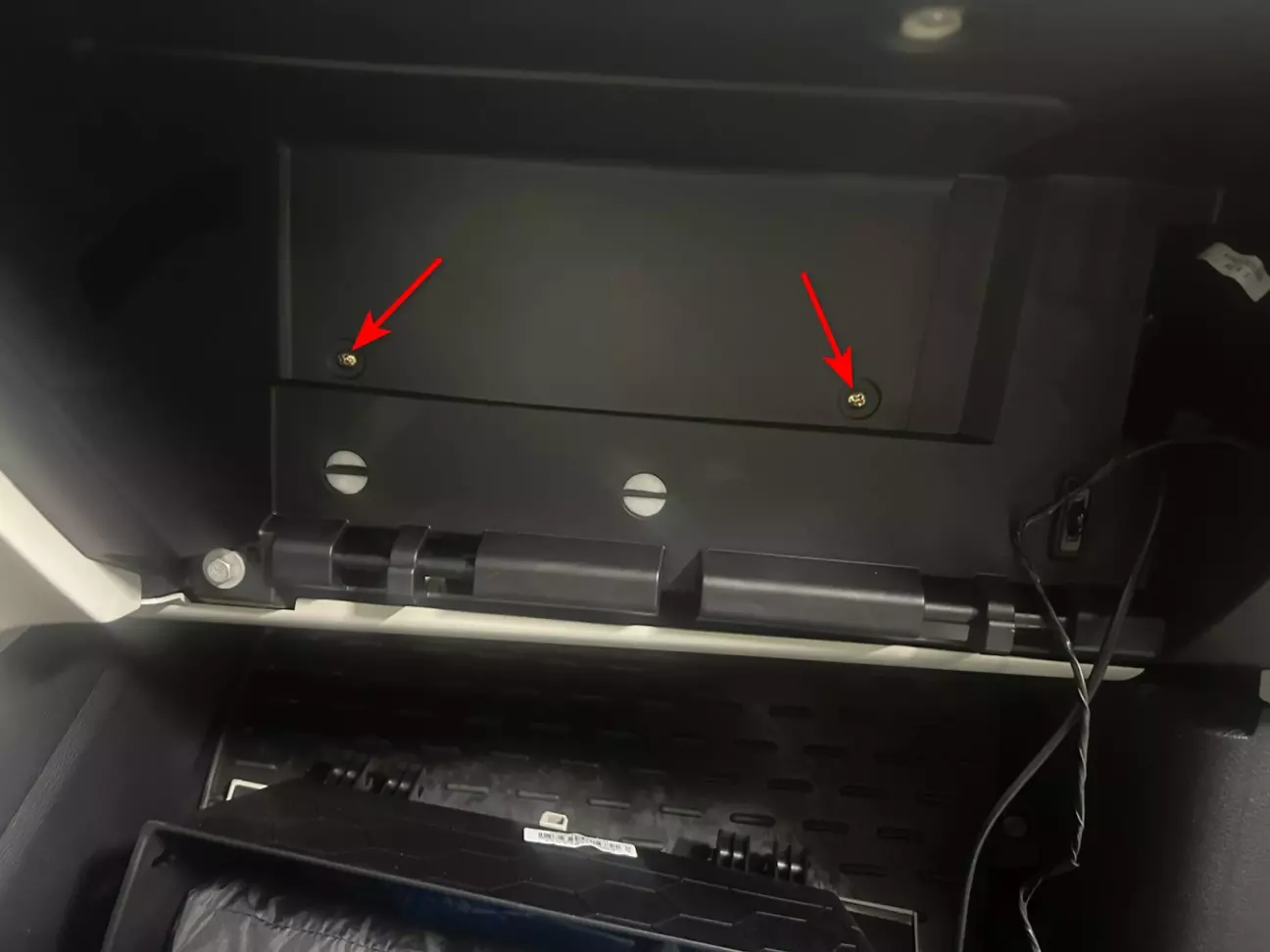

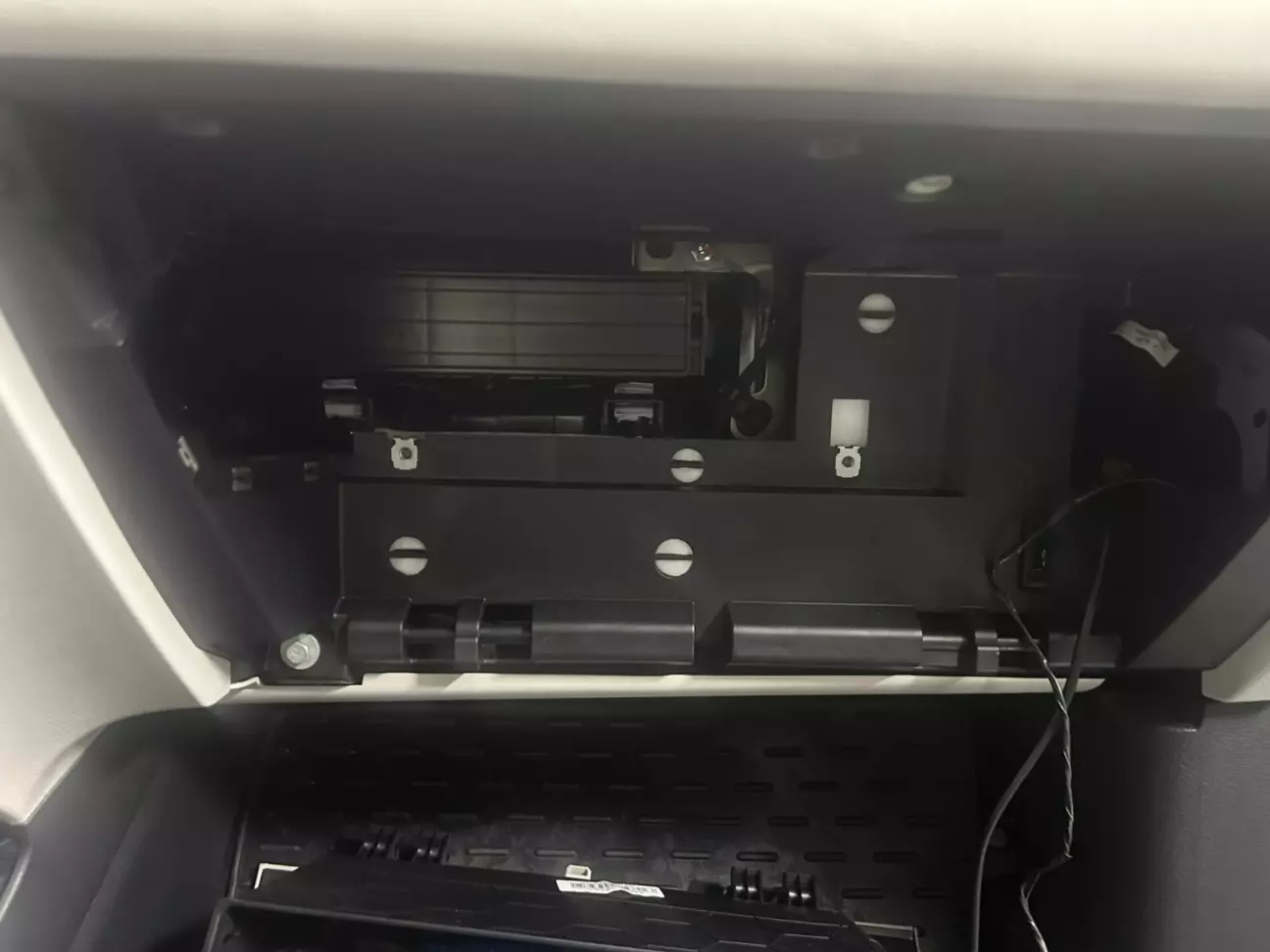

- для зручності прокладання проводки до пасажирської двері – відкрутити два гвинта і зняти пластикову накладку що забезпечує доступ до фільтру салону;

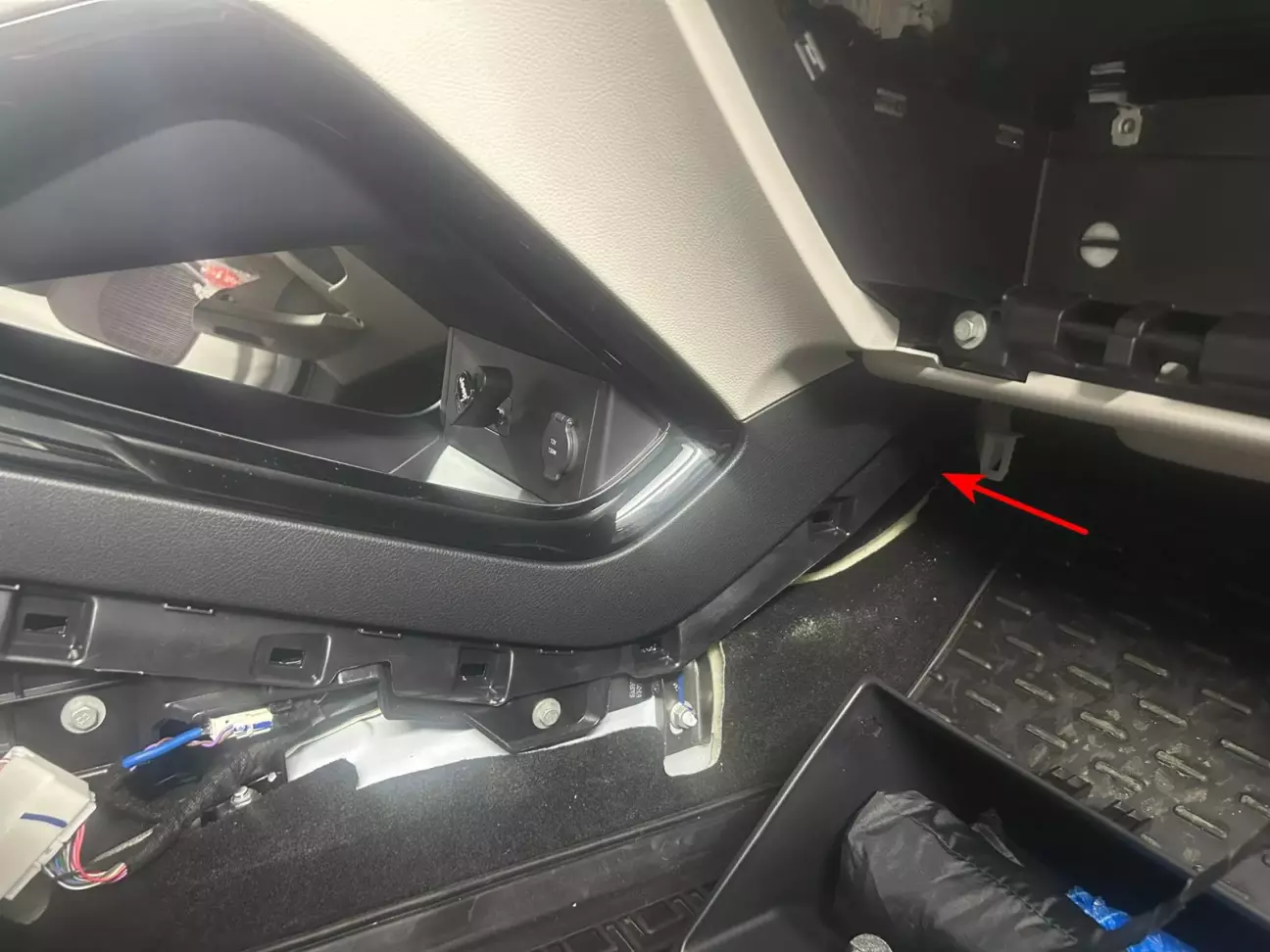

- прокласти проводи живлення від блоку запобіжника до правої сторони автомобіля під торпедою через нижню частину знятих бокових накладок центральної консолі АКПП, далі за бардачком і за допомогою товстого гнучкого проводу протягти їх в передні пасажирські двері через з’єднувальну гумову гофру;

- прикрутити мінусову клему проводу, що йде на праву сторону автомобіля – до корпусу автомобіля (штатний болт з правої сторони);

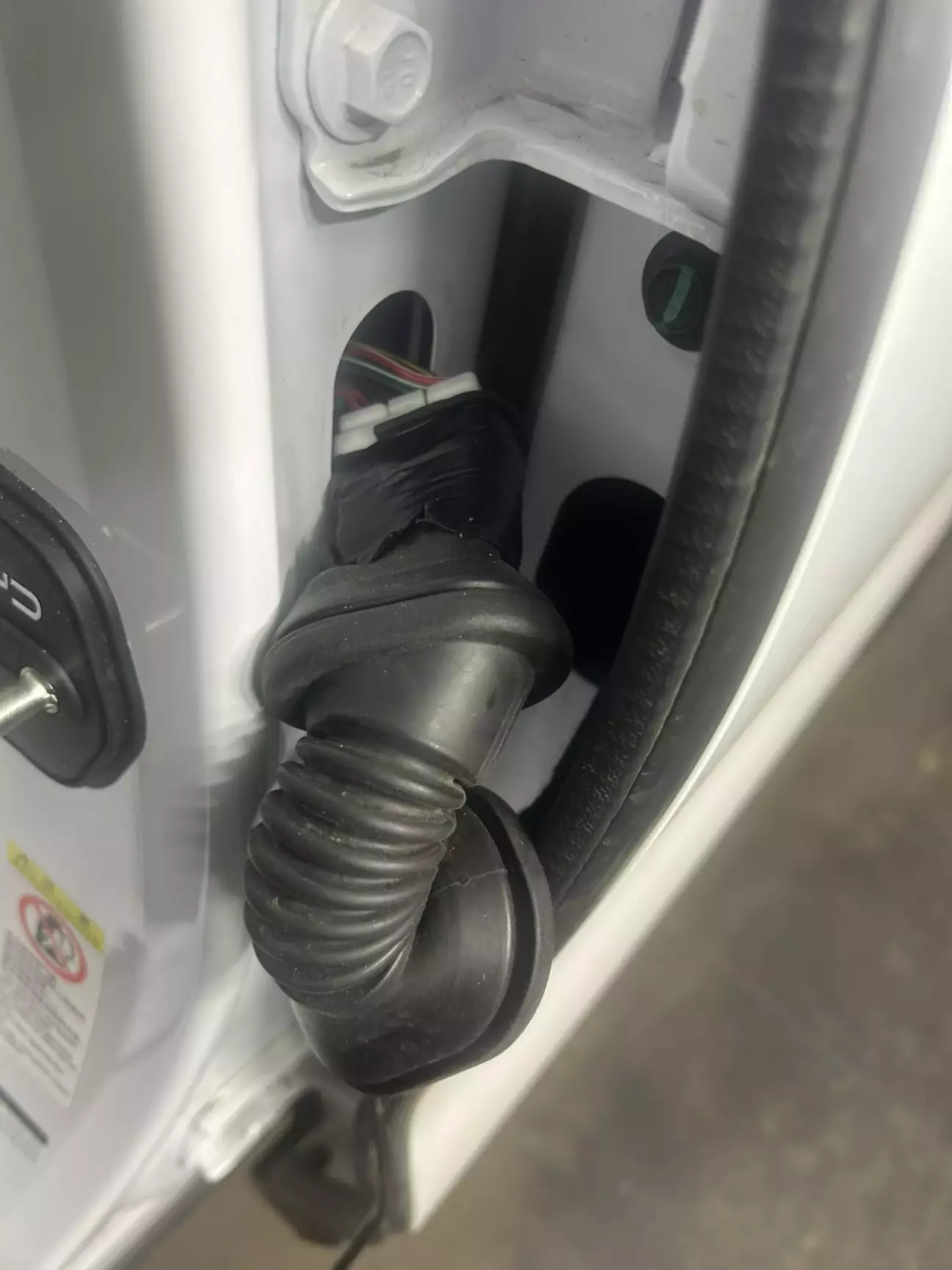

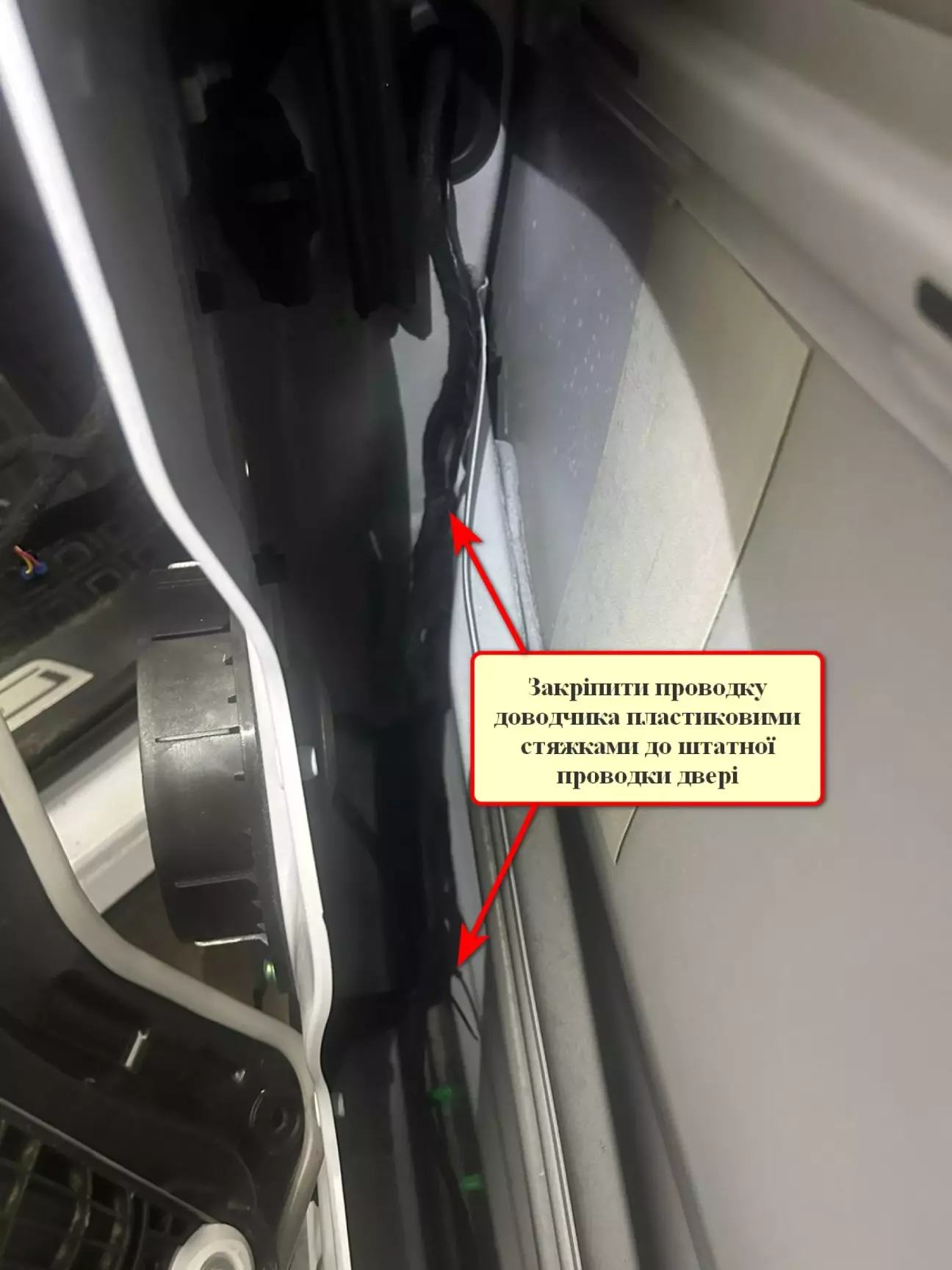

- для прокладання проводів у задні двері потрібно зняти пластикові пороги передніх дверей, прокласти по ним проводи, далі за допомогою товстого гнучкого проводу витягти ці проводи до з’єднувальної гофри задніх дверей і через неї завести їх у задні двері (з’єднувальна гофра тримається тільки за допомогою гумових фіксаторів, знімається досить легко).

3. Встановлення доводчиків у двері.

Алгоритм встановлення доводчиків у передні двері:

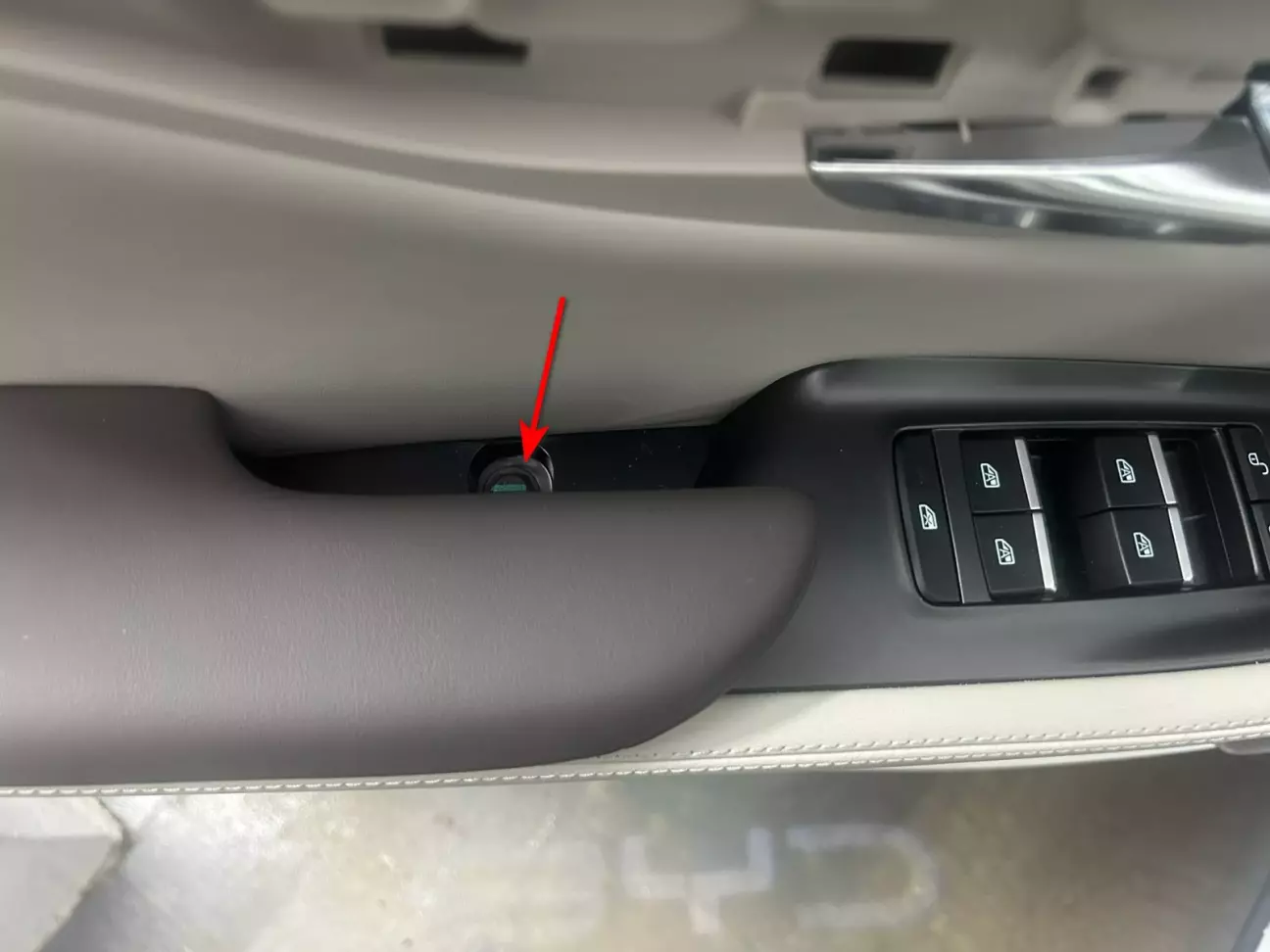

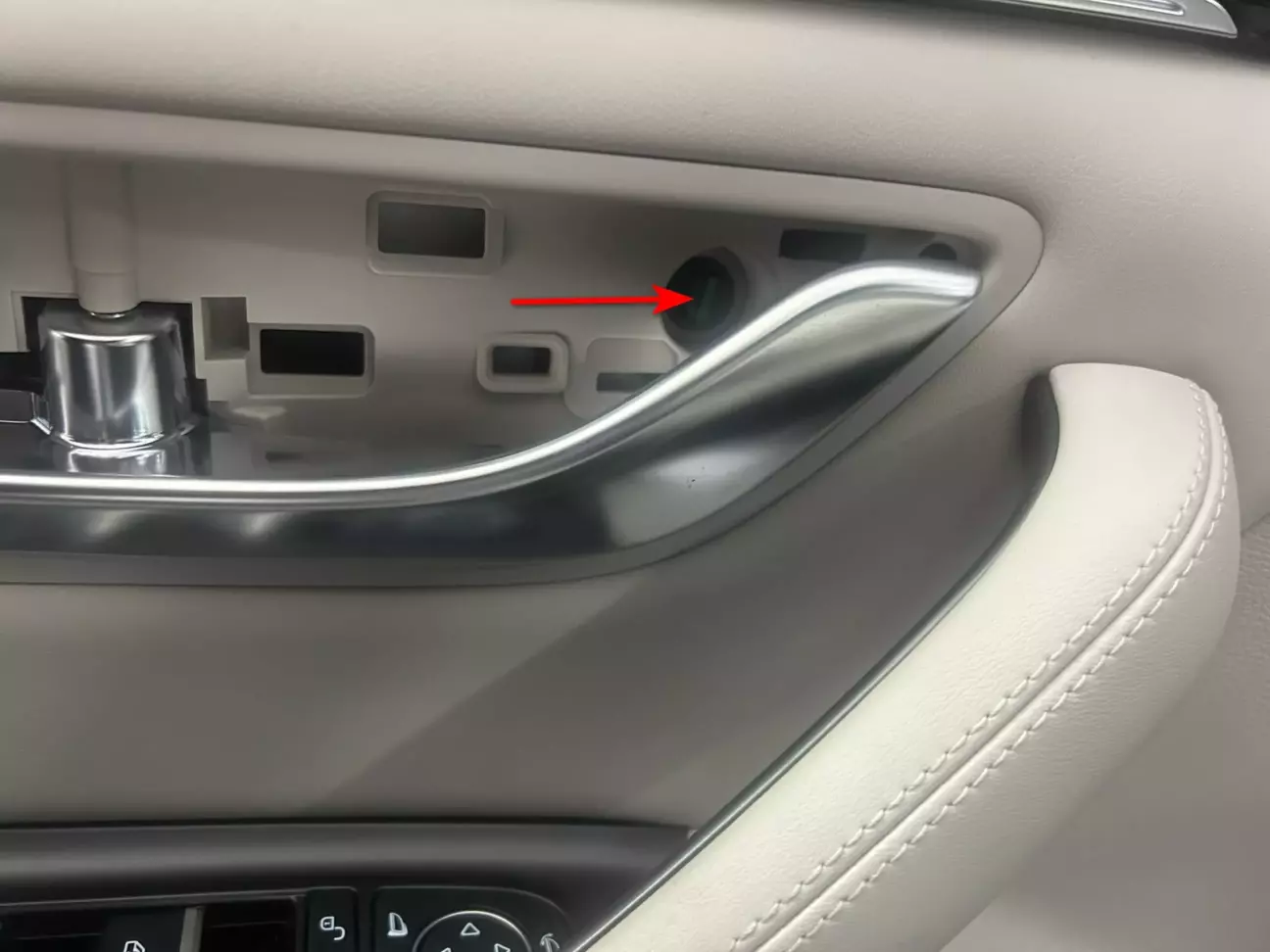

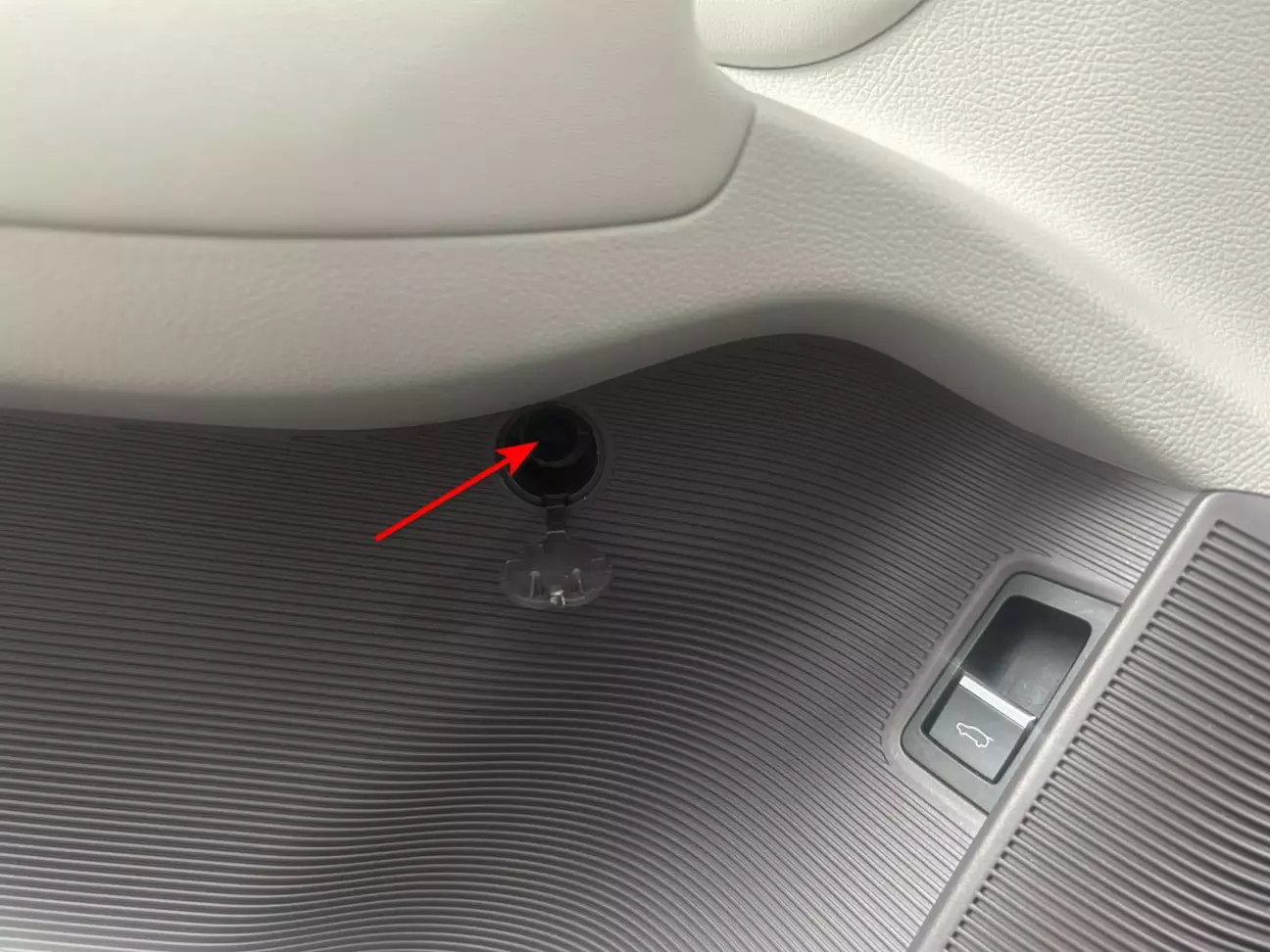

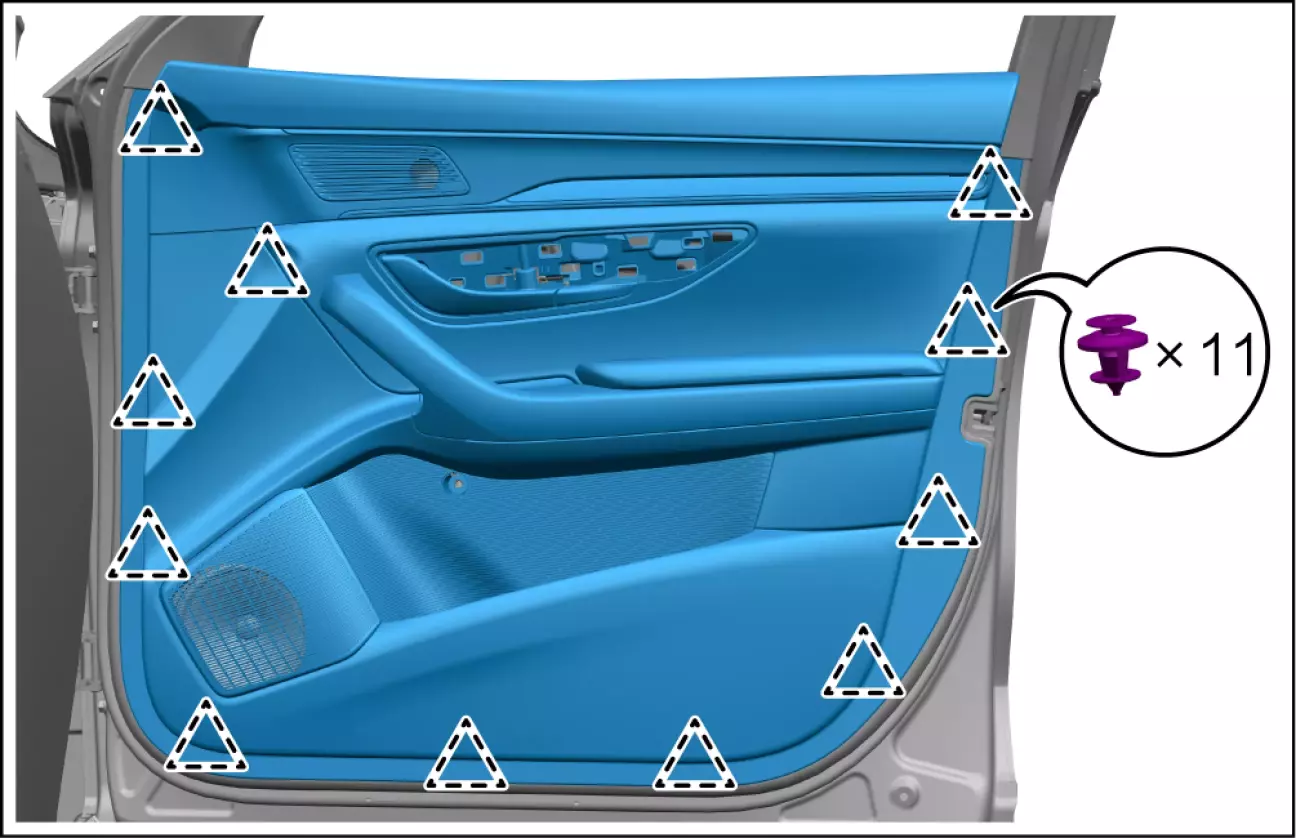

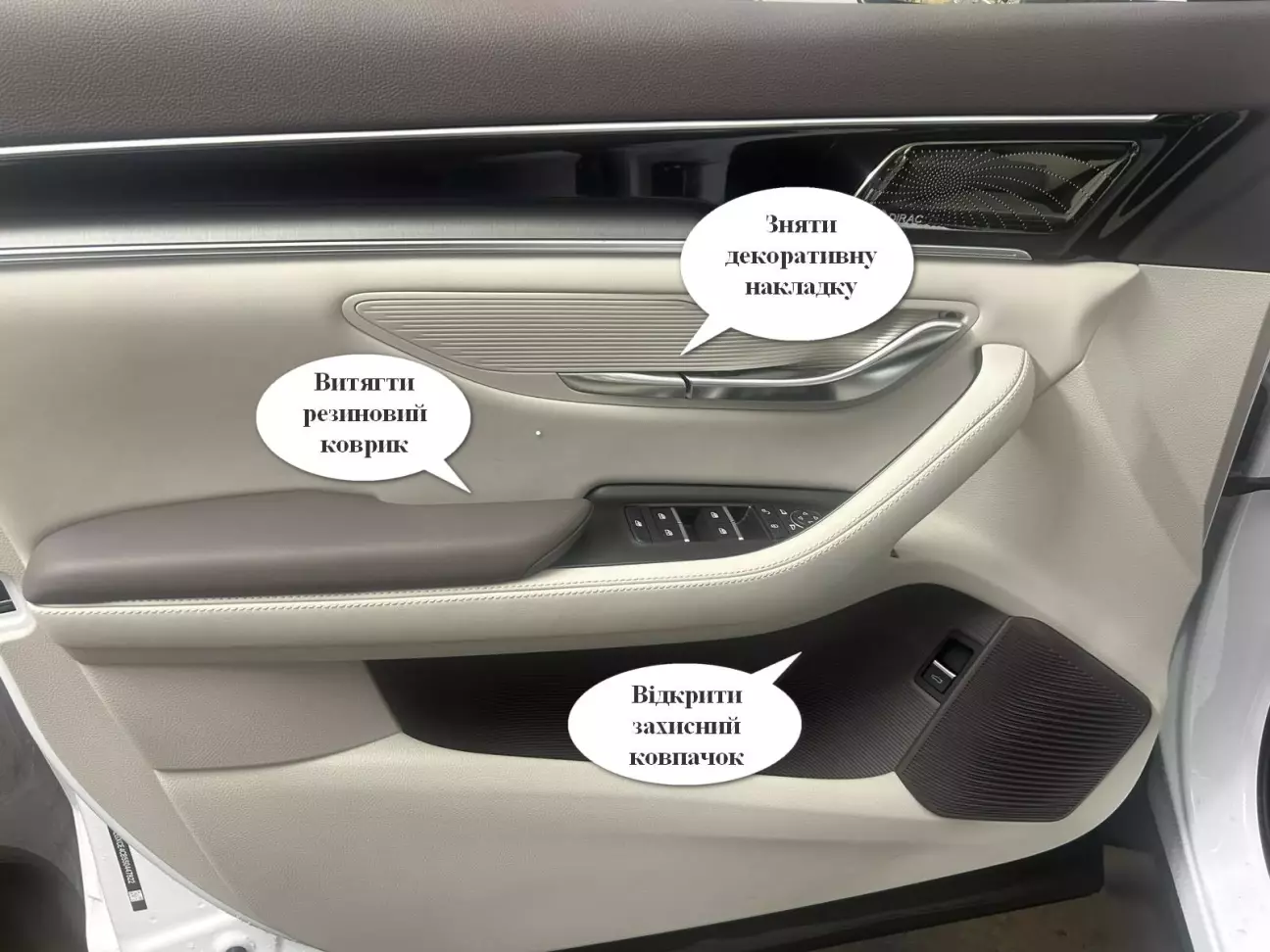

- з карти двері зняти декоративну пластикову накладку дверної ручки (тримається на кліпсах) і відкрутити під нею перший болт, потім витягти захисний ковпачок в нижній частині карти двері і під ним викрутити другий болт, далі підняти гумовий коврик ручки двері і відкрутити третій болт і вже після чого зняти саму карту дверей (тримається на пластикових фіксаторах) піддівши її пластиковою лопаткою;

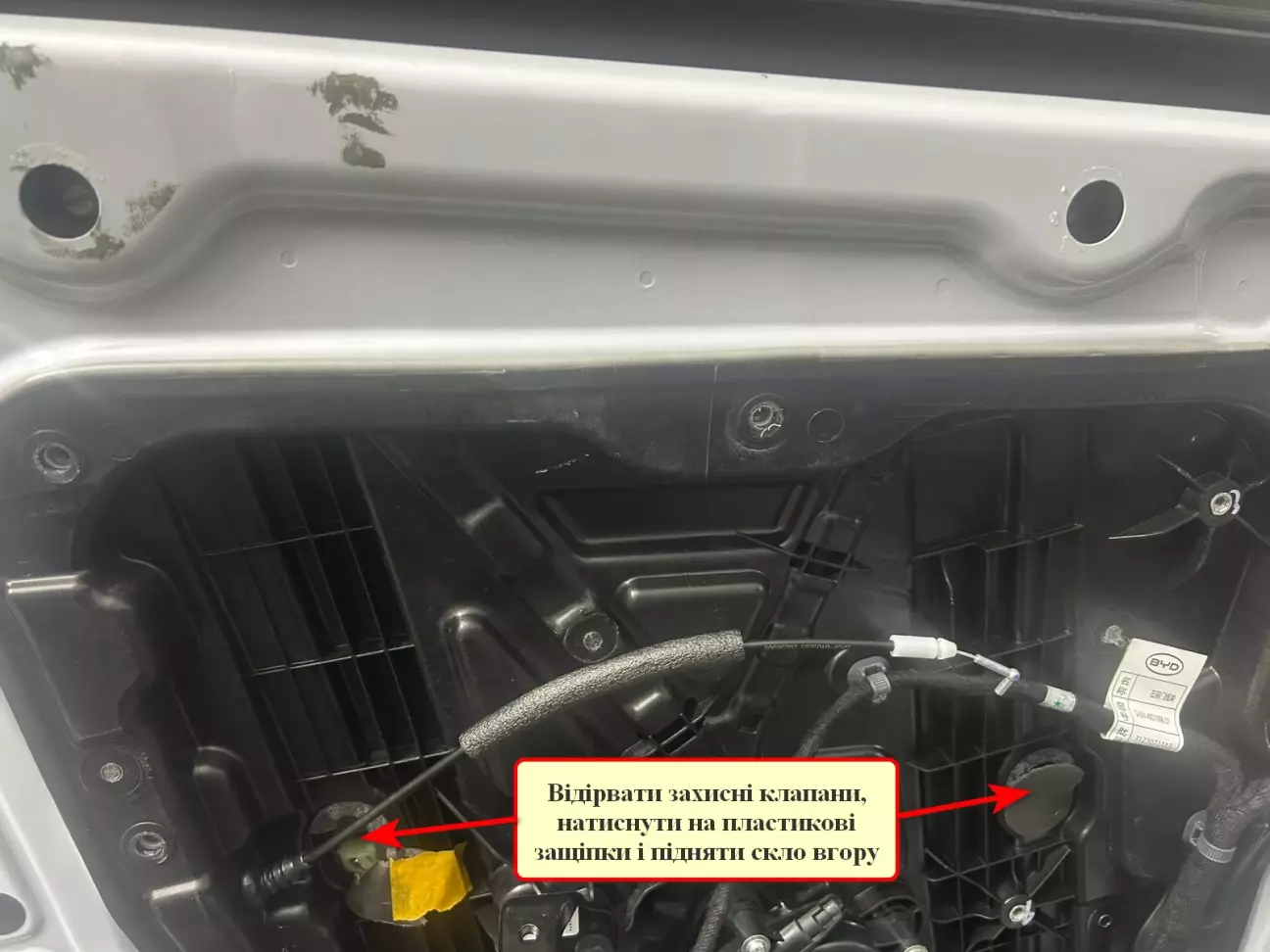

- в чорній пластиковій захисній накладці знайти два захисних клапани і опустити скло за допомогою кнопки склопідйомника до рівня поки не буде видно пластикові защіпки що тримають скло,

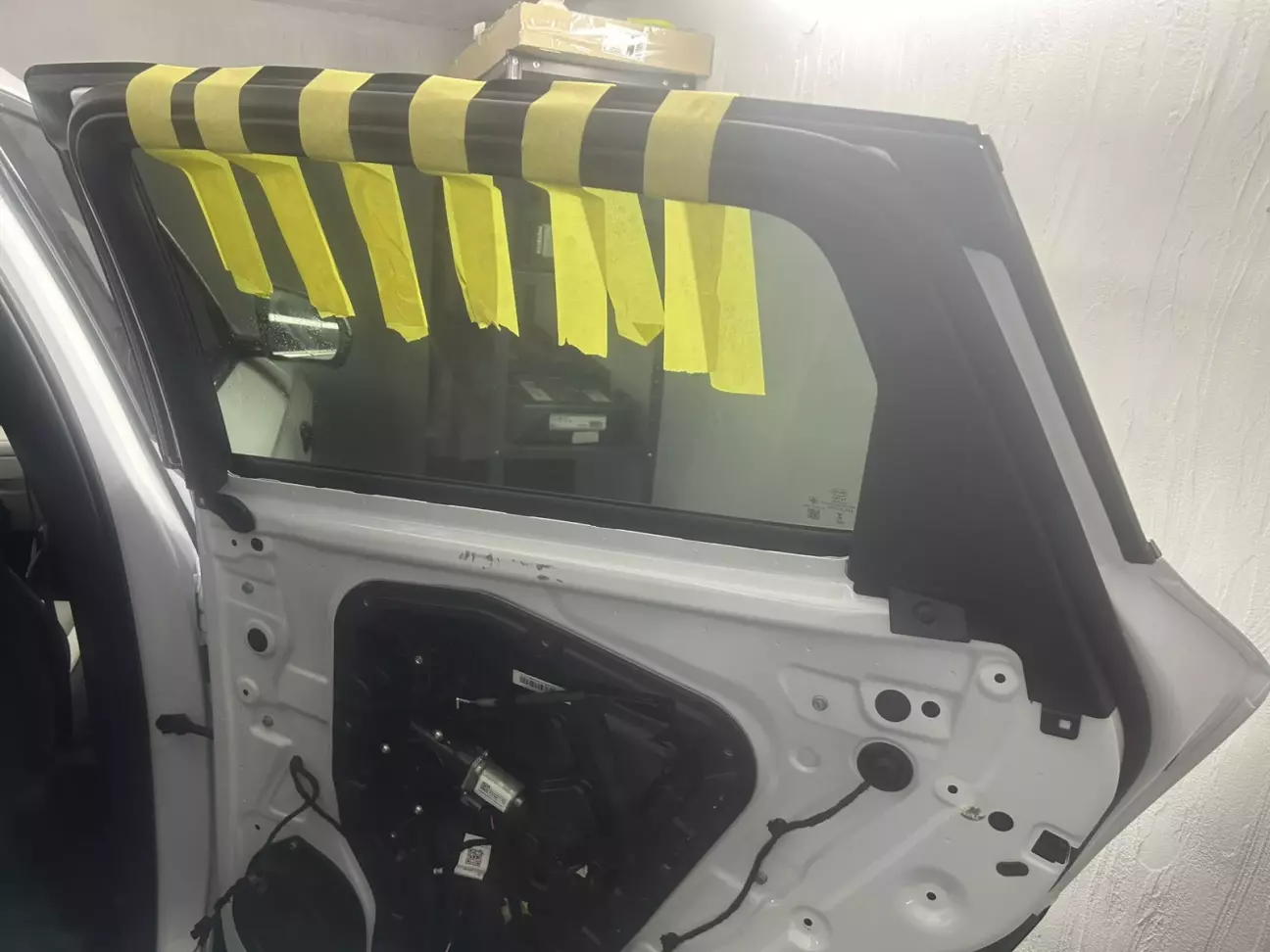

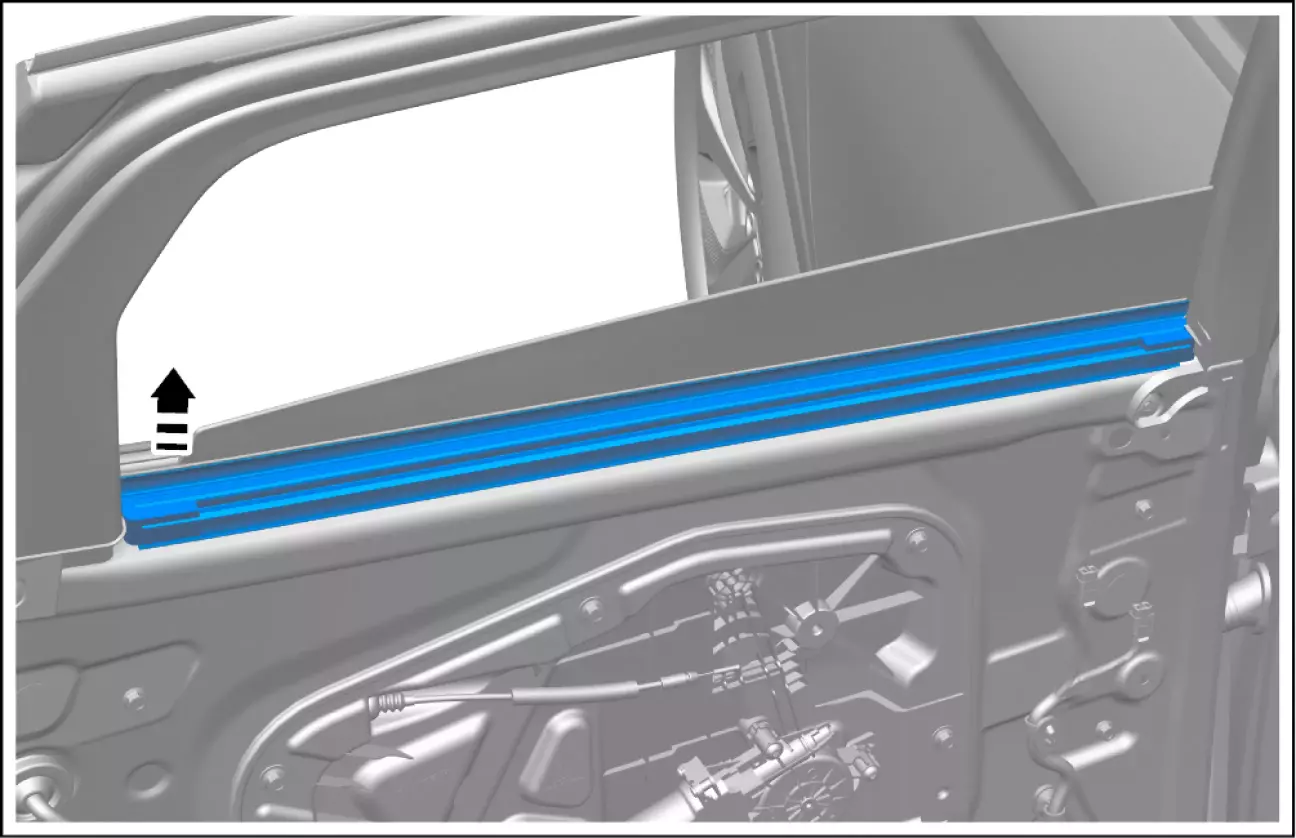

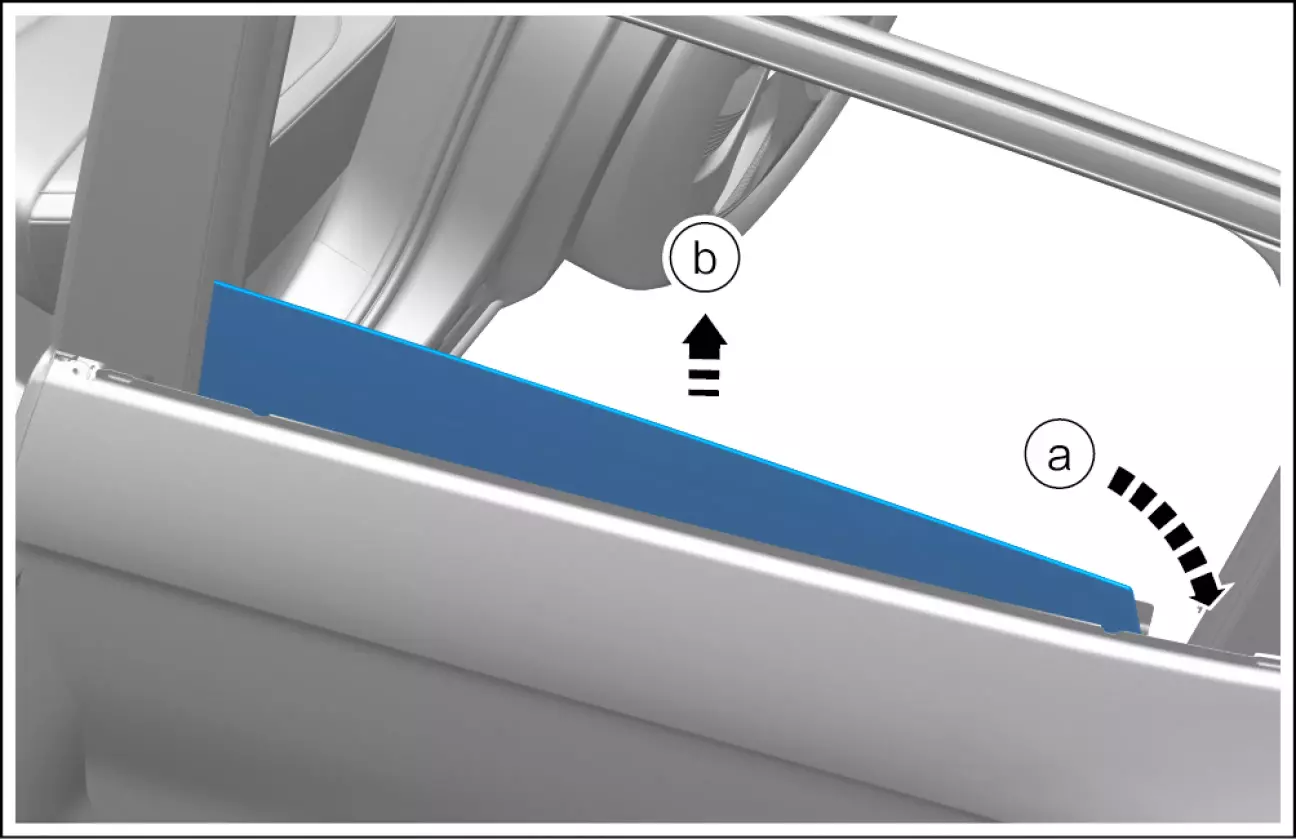

натиснути на них викруткою (впихнувши їх всередину дверей) тим самим зняти кріплення самого скла яке вже рукою потрібно підняти догори і малярним скотчем надійно зафіксувати його щоб не впало вниз (попередньо витягти внутрішній ущільнювач скла);

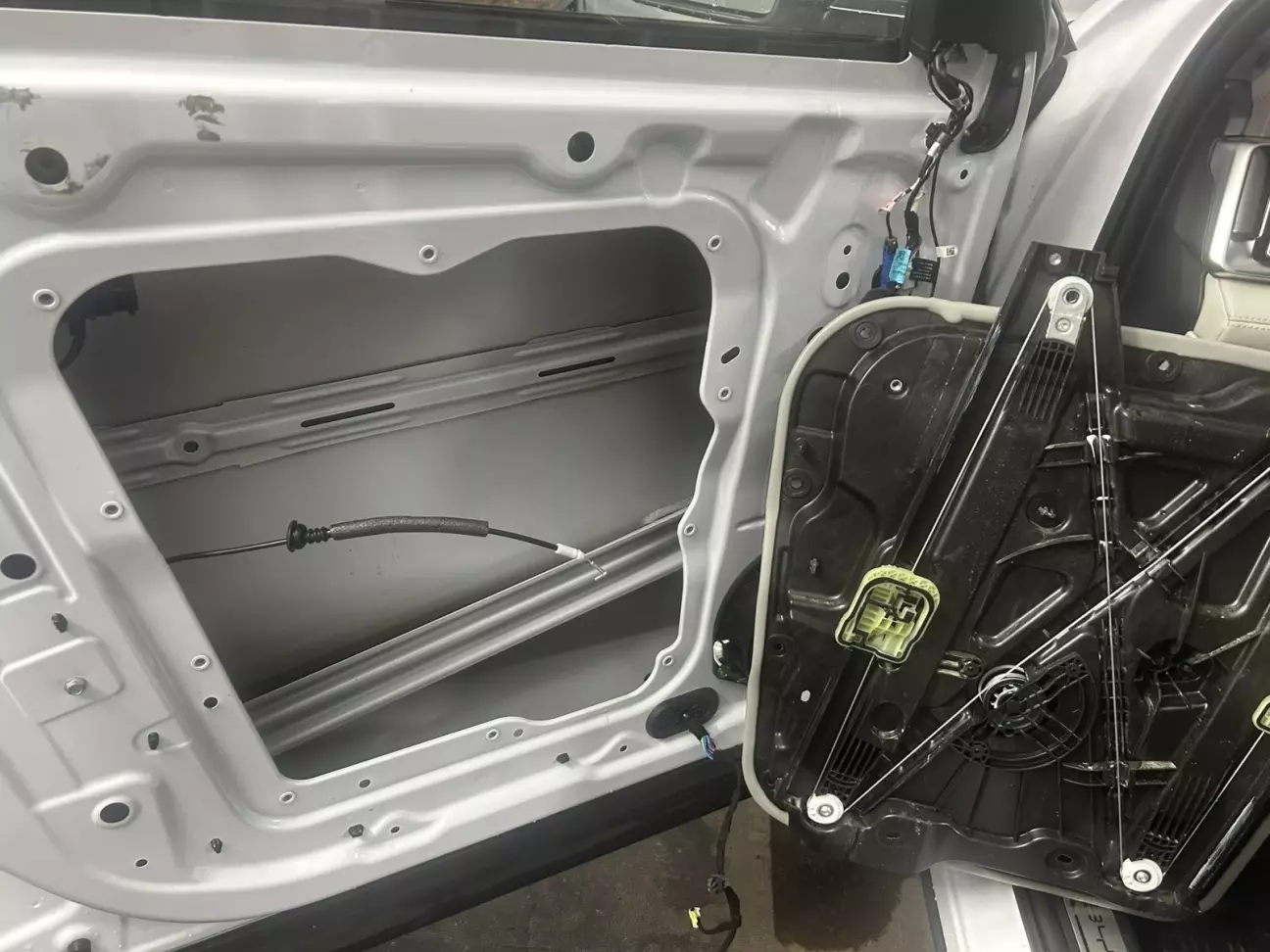

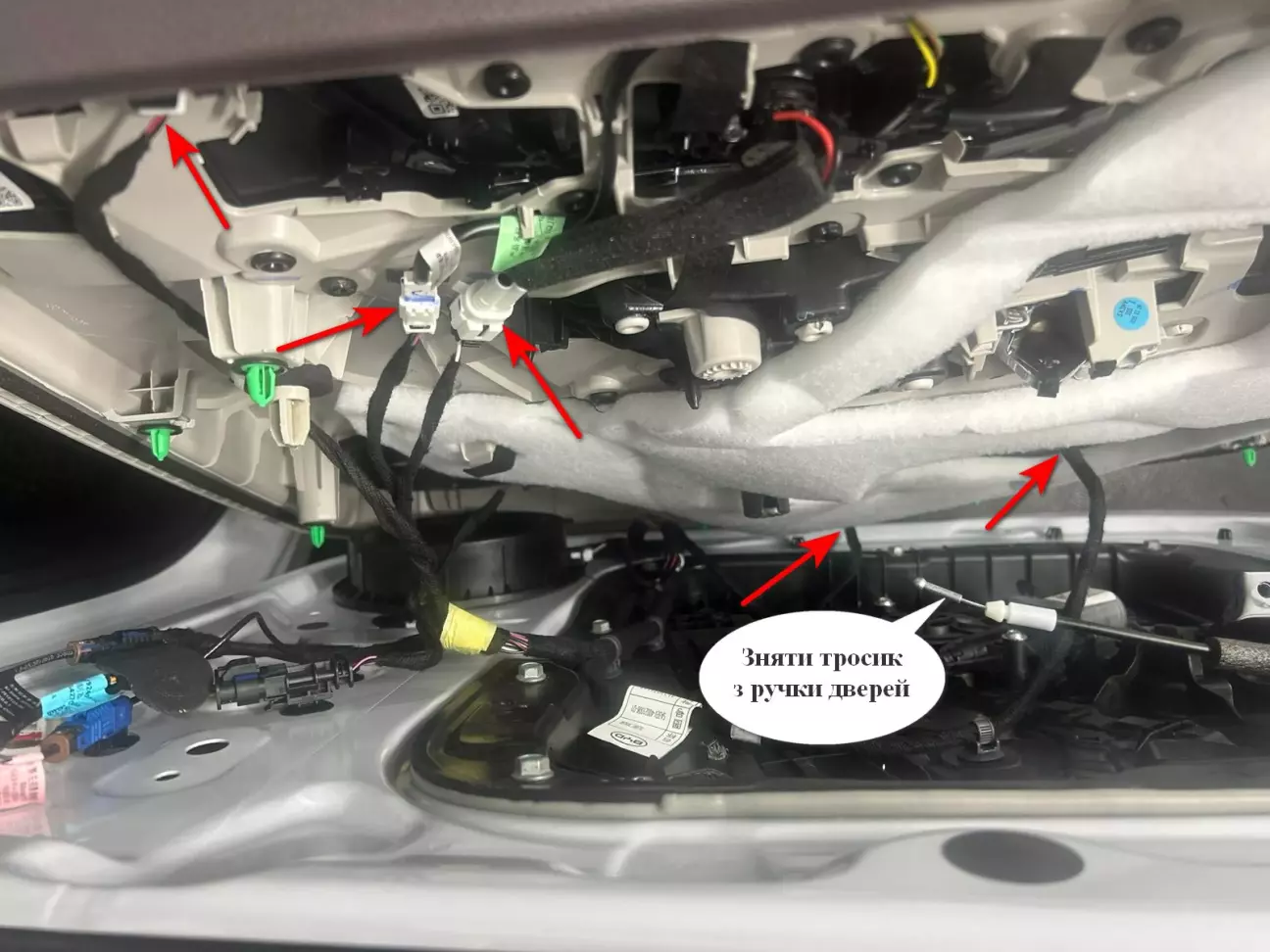

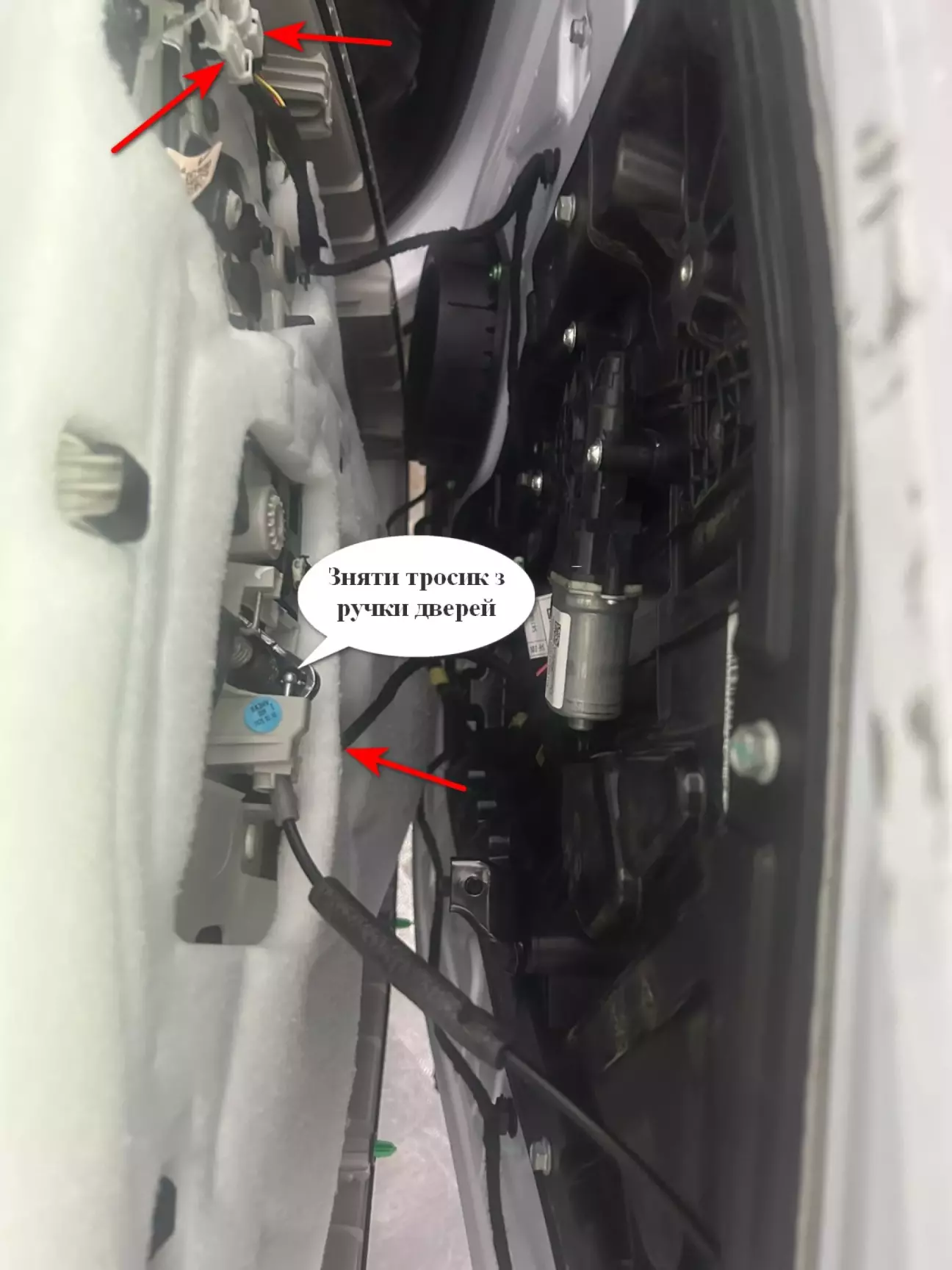

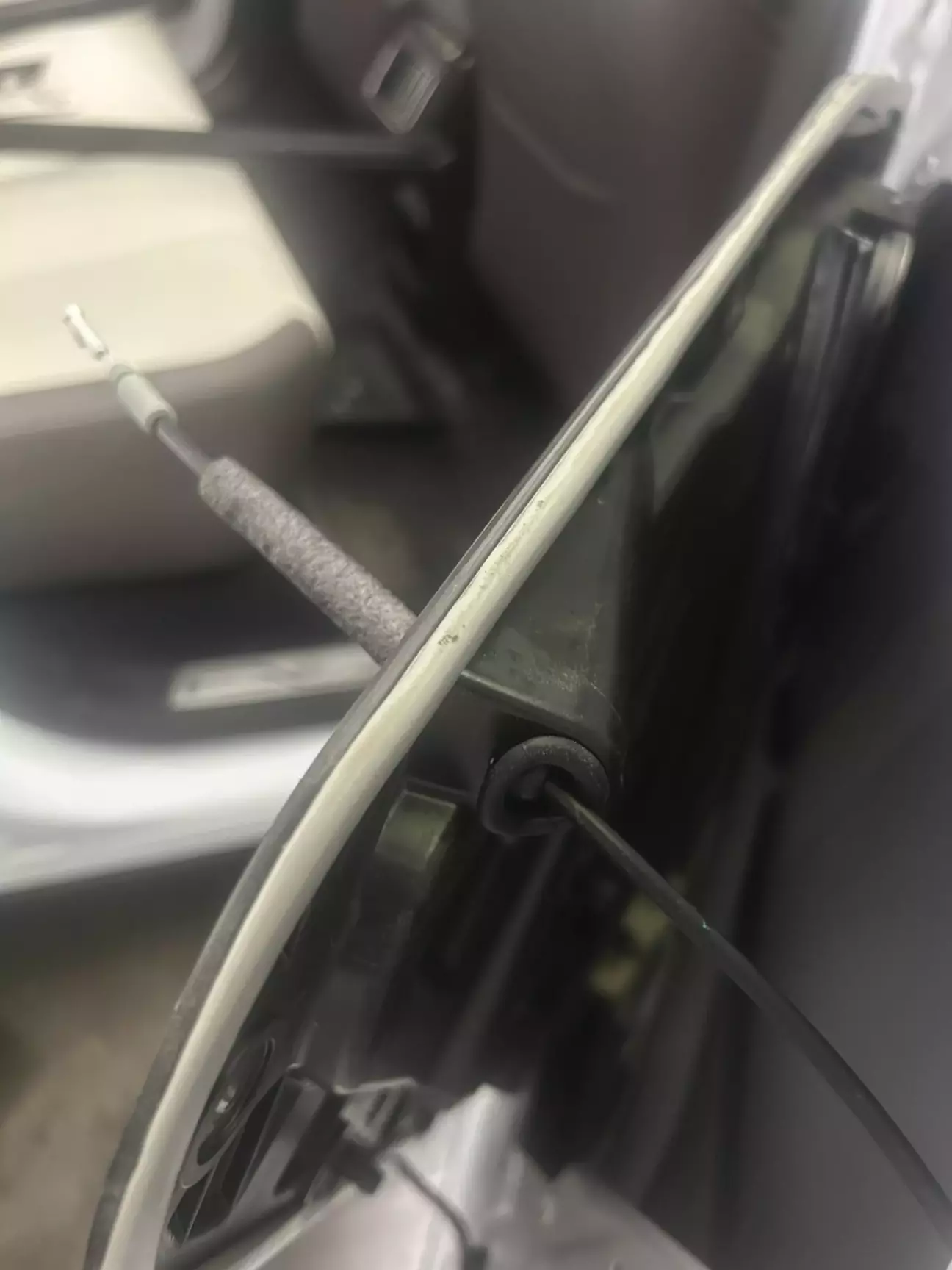

- від’єднати від карти дверей роз’єми проводів і тросик що йде на замок відкриття двері та відставити карту дверей в сторону;

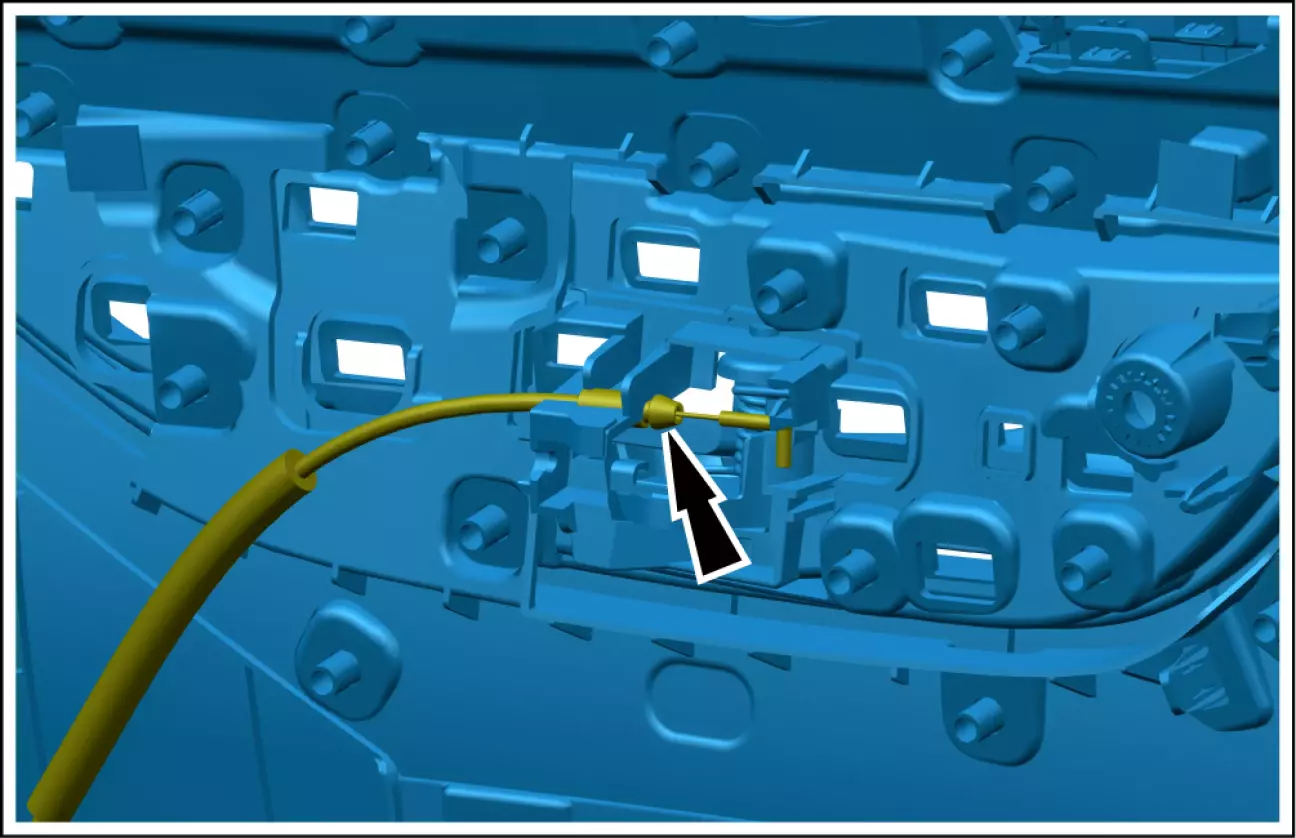

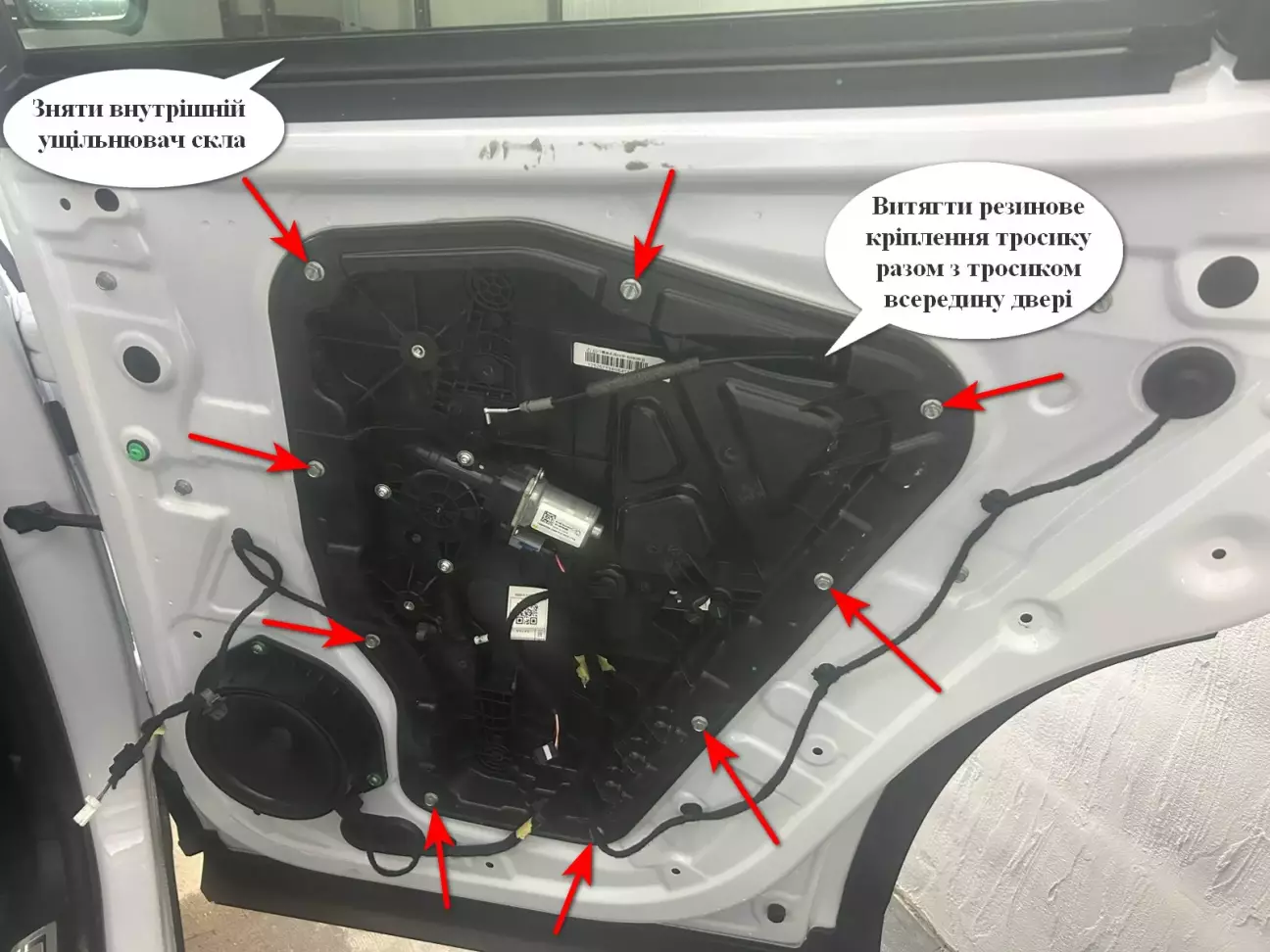

- зняти захисну плівку отворів кріплення пластикової дверної накладки і відкрутити два болти що тримають кріплення її верхньої частини і викрутити всі болти по периметру дверної накладки, далі витягти резинове кріплення тросику разом із самим тросиком з дверної накладки, по периметру дверної накладки викрутити всі болти що її тримають і витягти пластикову дверну накладку в сторону для доступу до замка закриття двері;

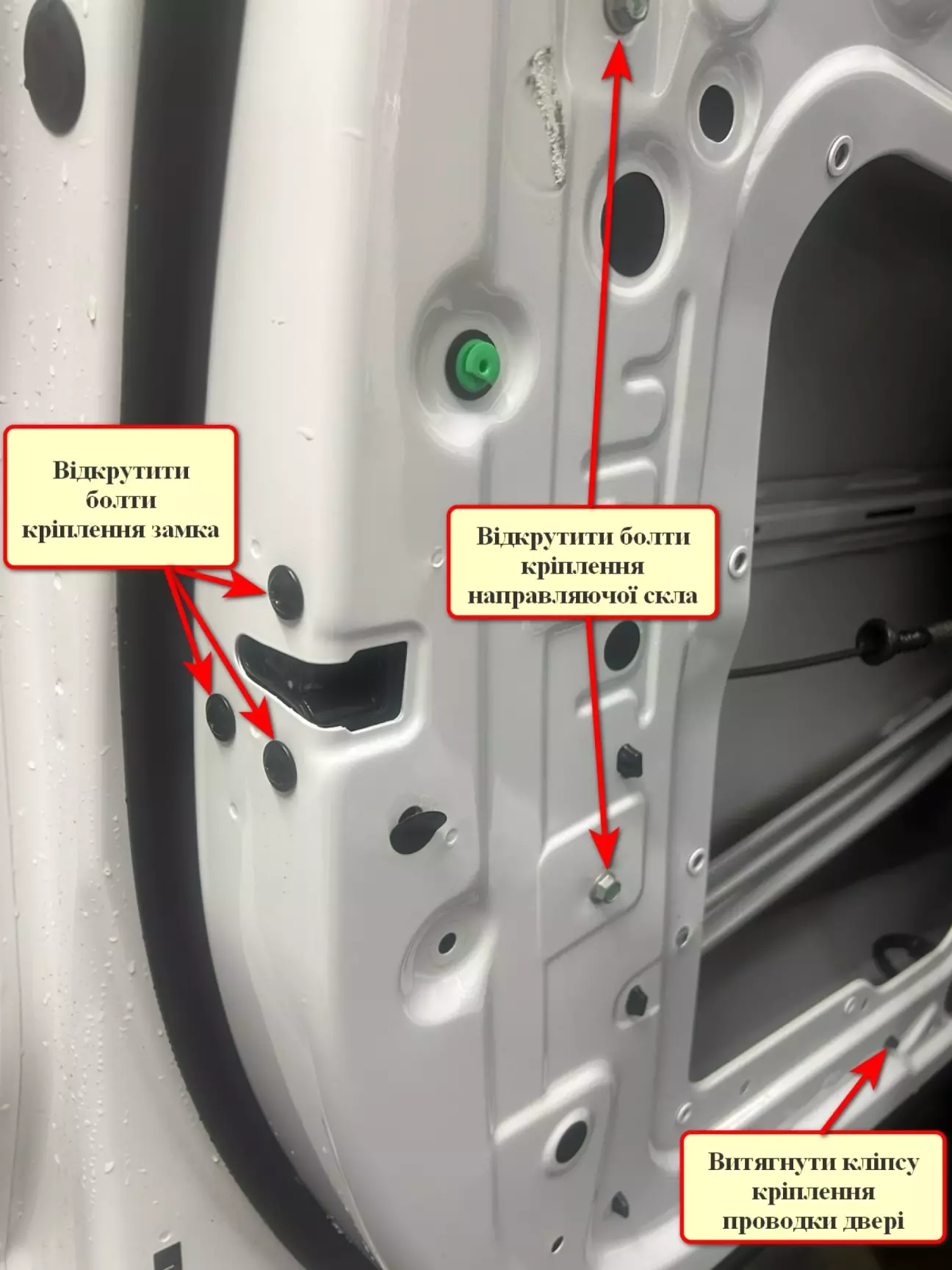

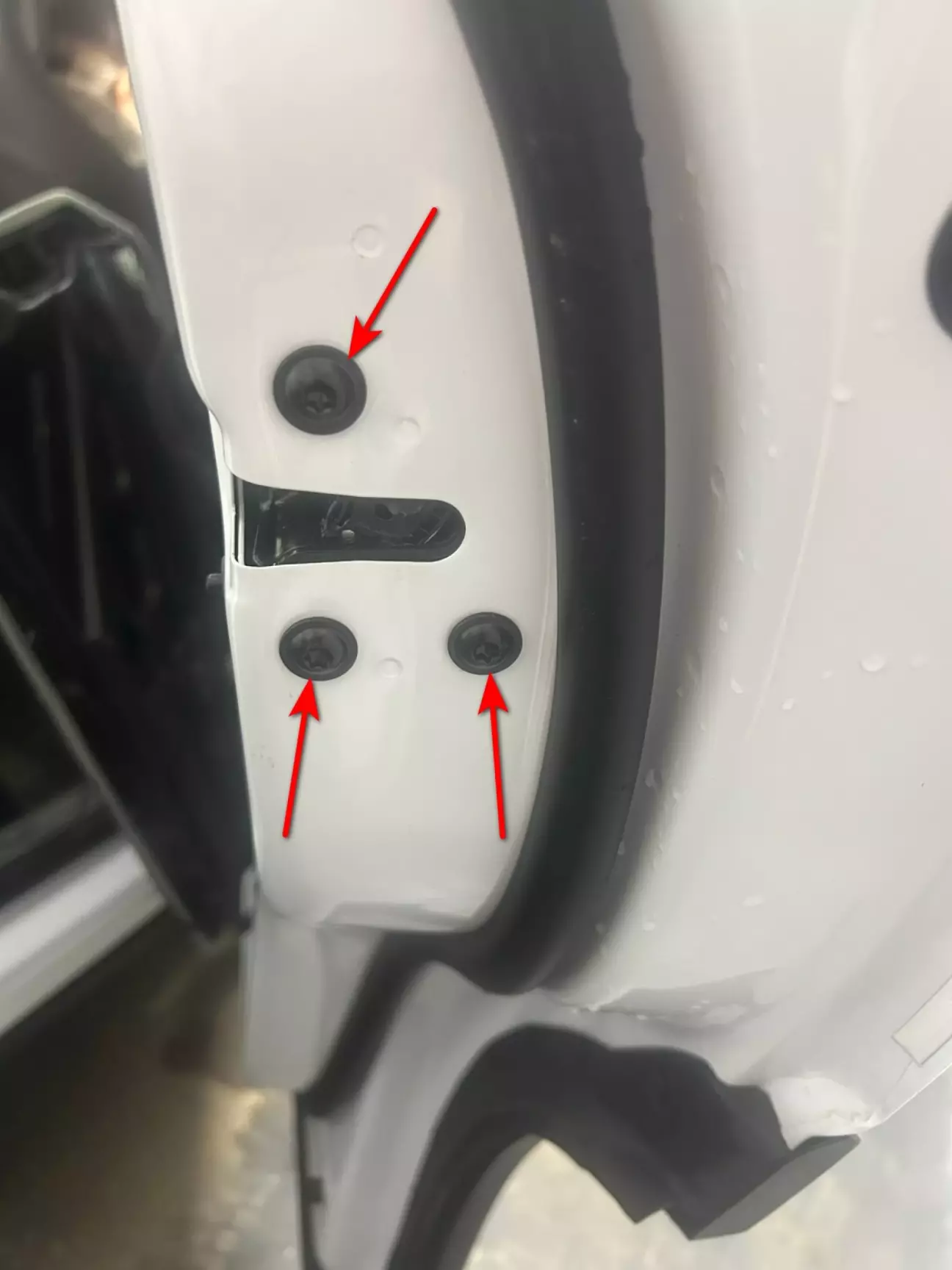

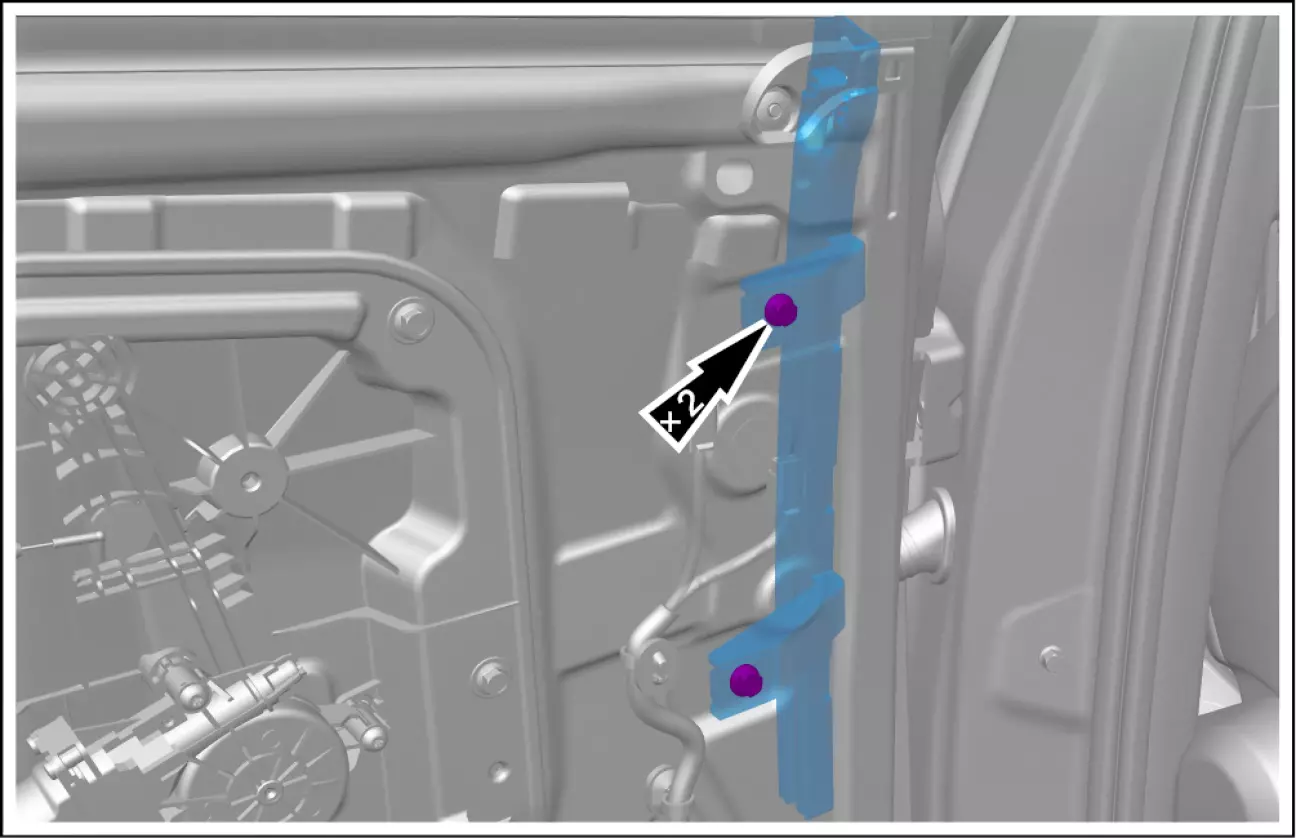

- відкрутити два болти кріплення направляючої скла, зняти її, витягнути одну кліпсу тримання проводки двері (для вставлення в цей отвір болта кріплення доводчика двері), викрутити три болти кріплення замка і трішки витягти замок в сторону;

- вставити пластину кріплення дотяжки замка з тросиком на місце замка закриття дверей, притиснути її замком закриття дверей і прикрутити це трьома штатними болтами;

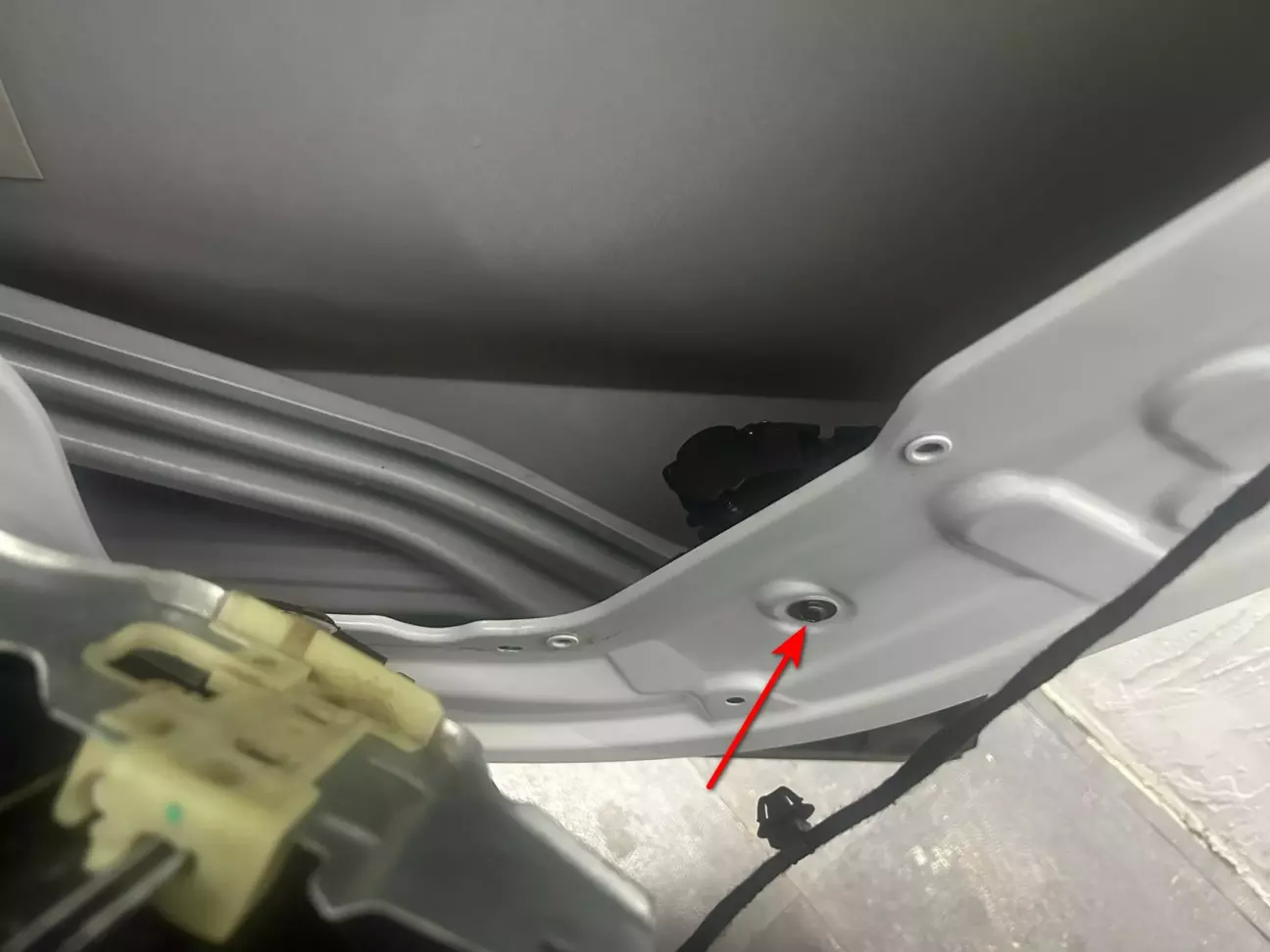

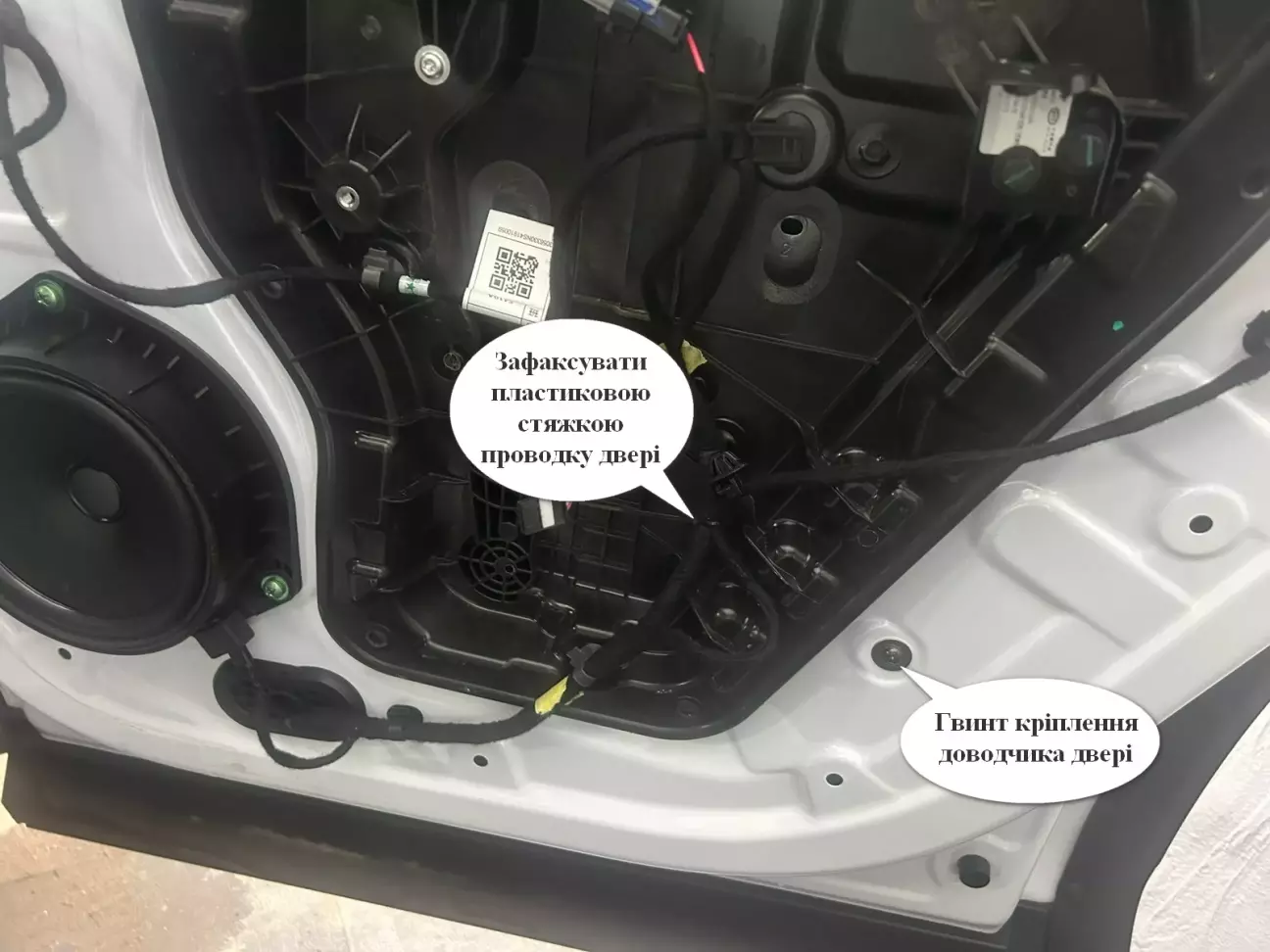

- прикрутити болтом з комплекту доводчик дверей через отвір для кліпси тримання проводки двері (що витягнули) і з’єднати роз’єми проводів доводчика двері з тими що проклали в двері роз’ємами проводів живлення;

- зібрати всі елементи карти двері у зворотній послідовності;

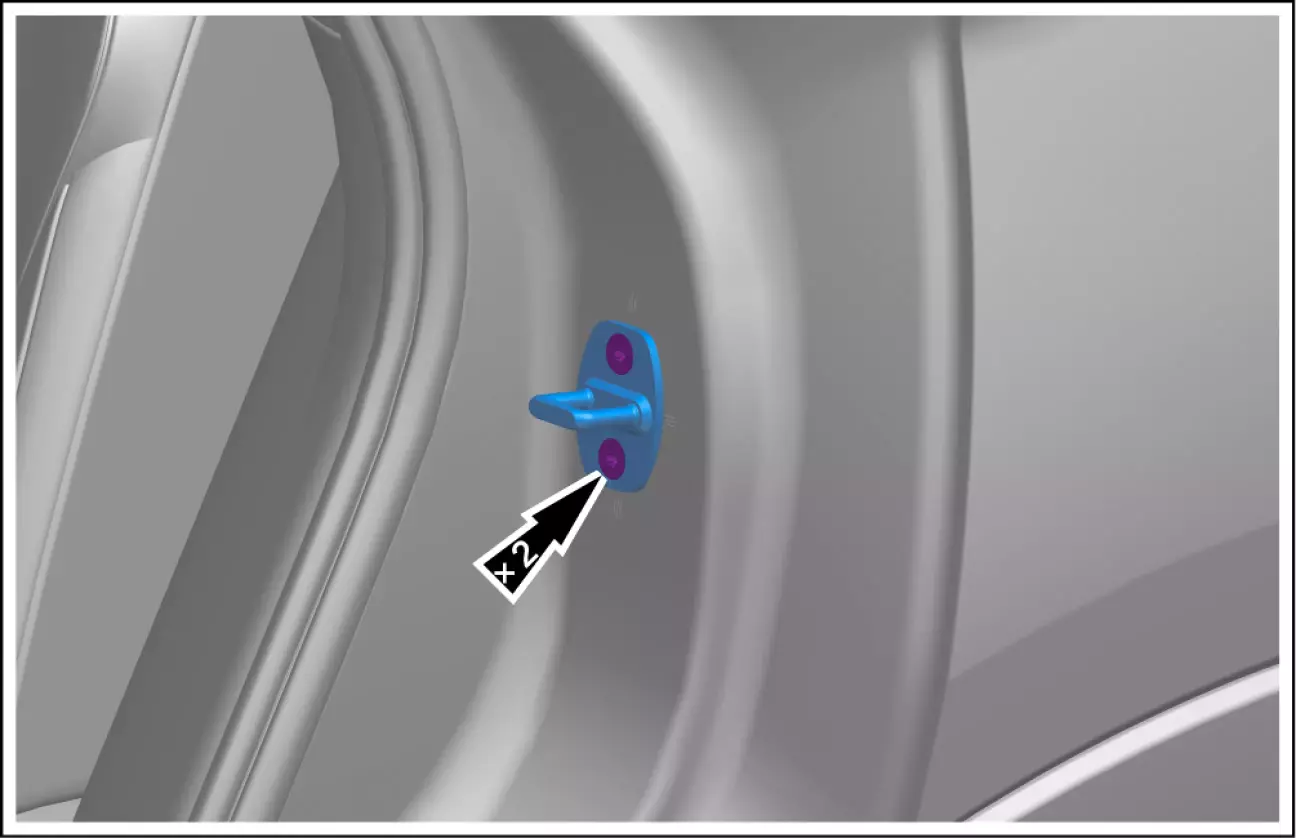

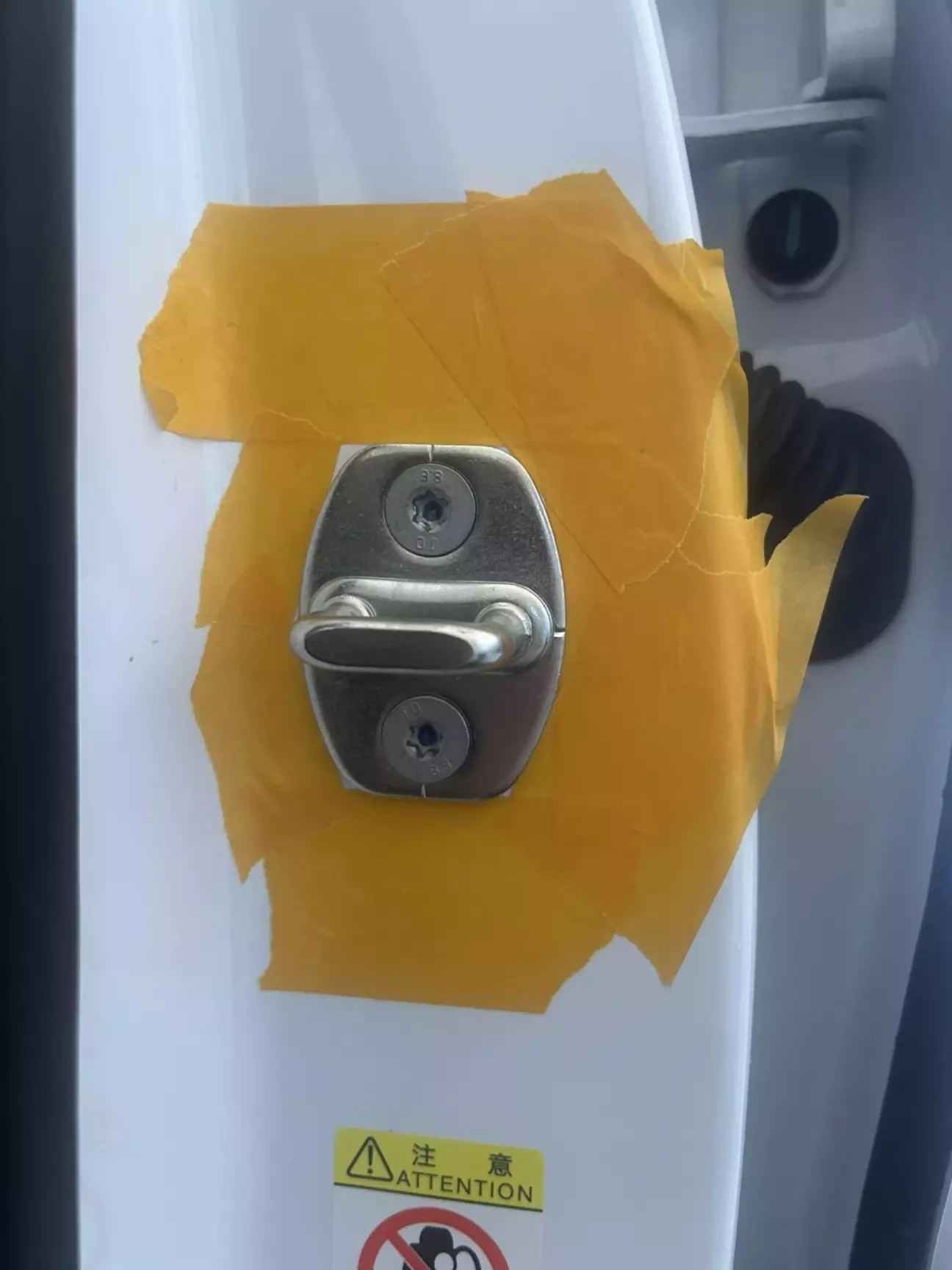

- обклеїти малярним скотчем по периметру кріплення петлі замка (сам кузов авто, щоб можна було саме на це місце поставити її назад), відкрутити два болта її кріплення, вставити між кузовом і петлею замка пластину з комплекту доводчика і прикрутити на своє місце петлю замка прижавши дану пластину і знявши після цього малярний скотч.

Алгоритм встановлення доводчиків у задні двері такий самий як і для передніх дверей,

за винятком:

- не потрібно відкручувати направляючу скла;

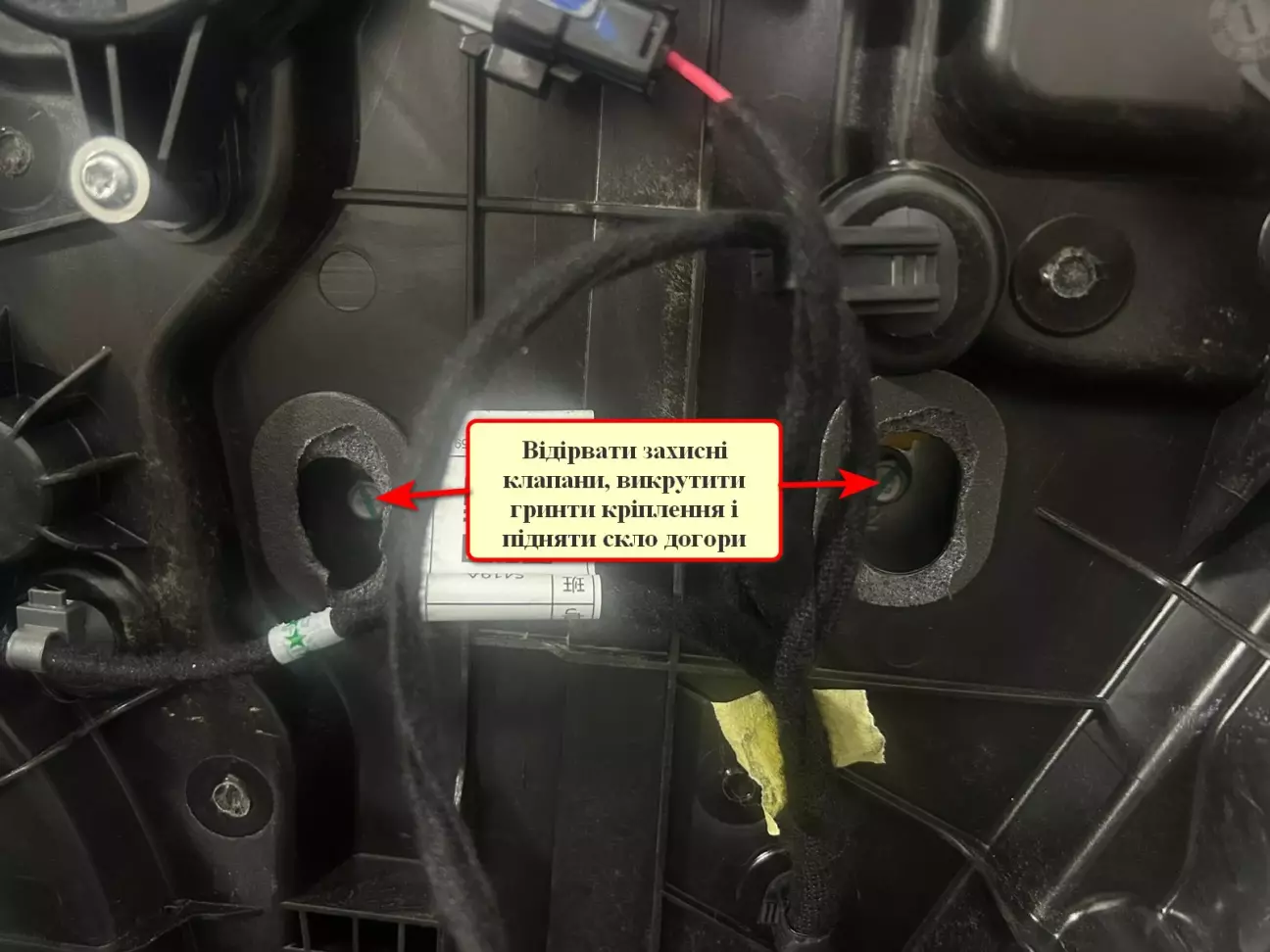

- для підняття скла потрібно викрутити два болта його кріплення (замість пластикових защіпок які в передніх дверях потрібно було вдавити всередину);

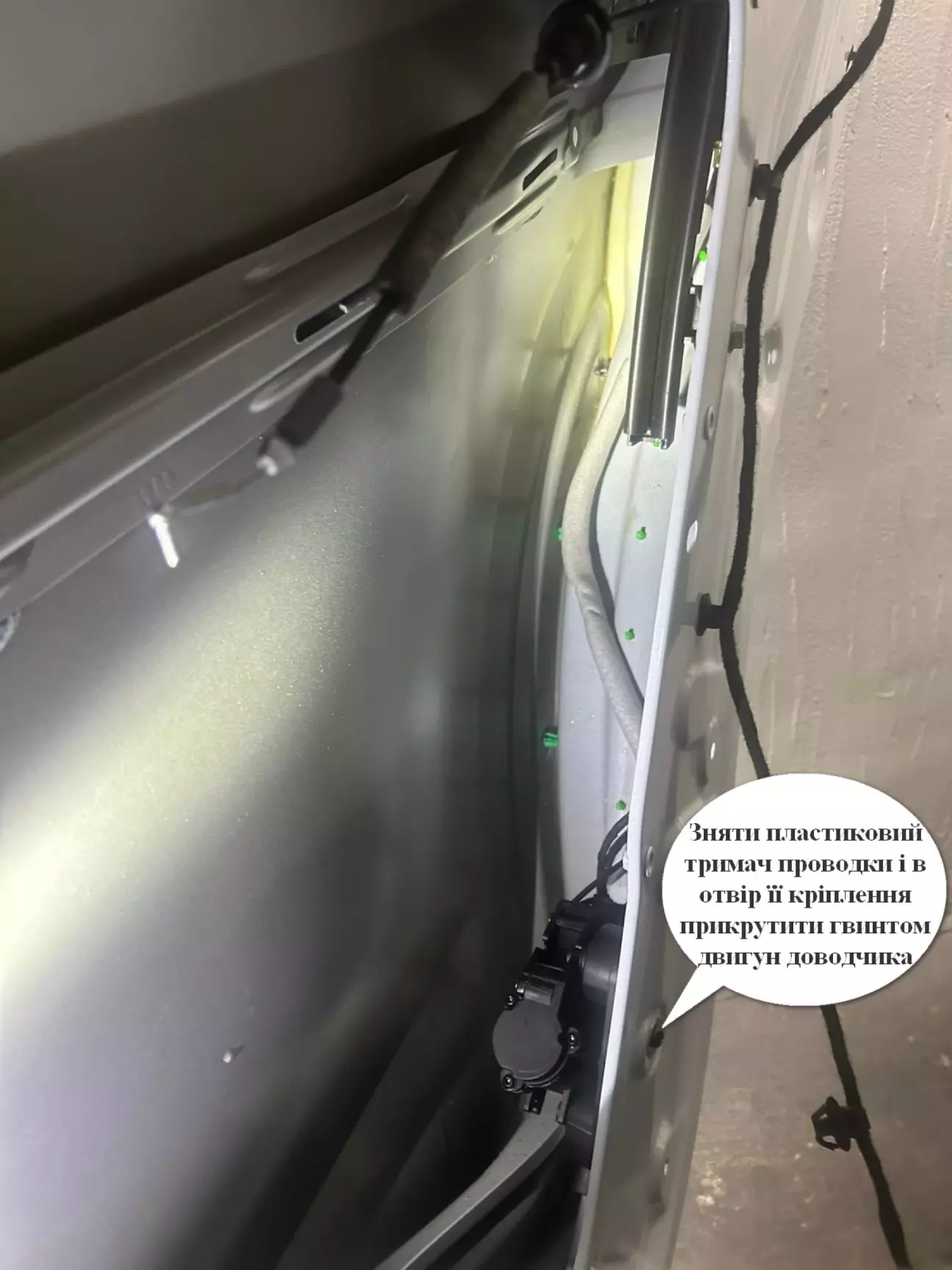

- для закріплення доводчика необхідно витягти пластиковий тримач проводки (проводка йде не як в передніх дверях зсередини а ззовні);

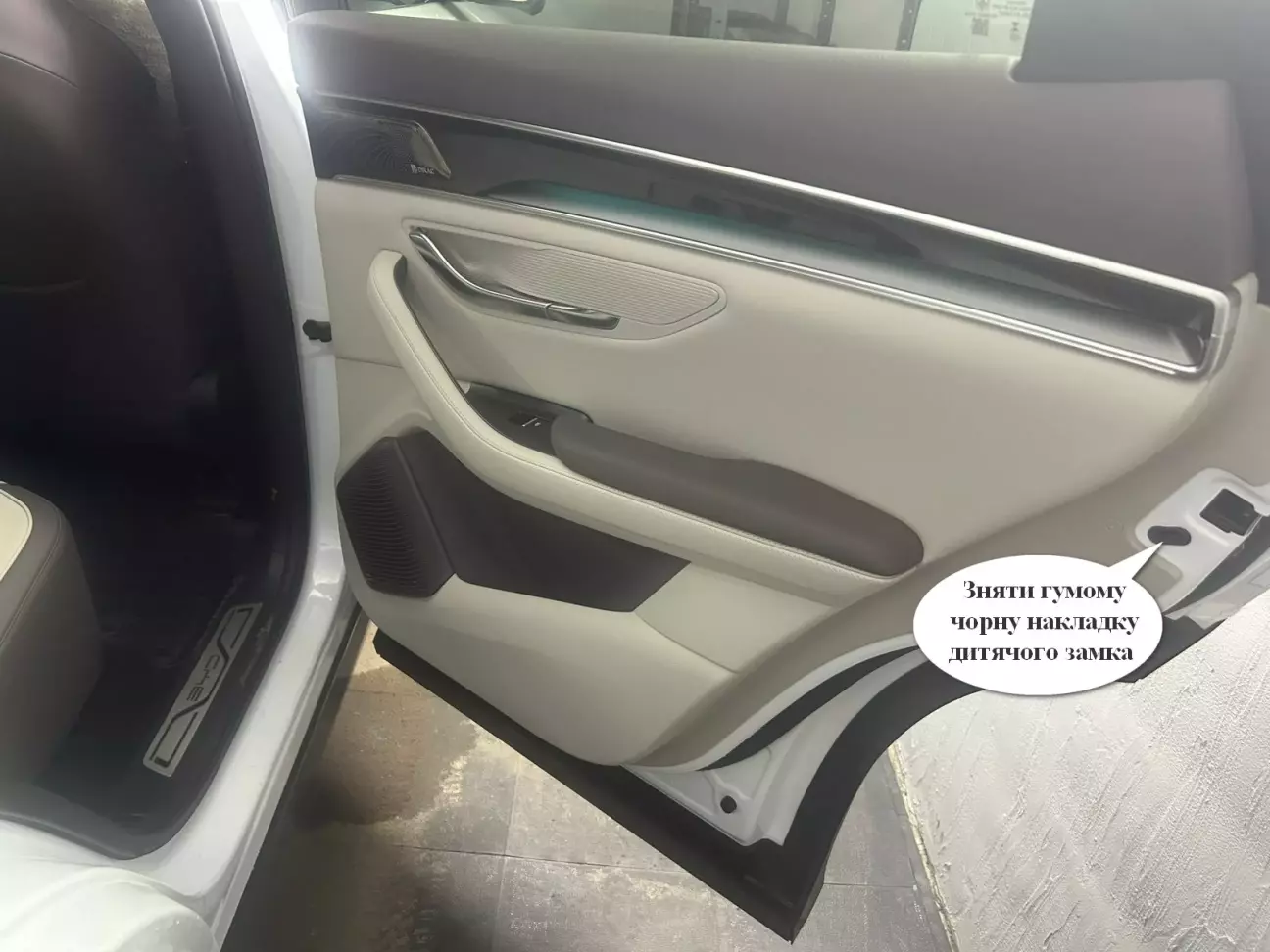

- для того щоб дитячий замок не блокував задні двері потрібно зняти гумові накладки дитячого замка з обох задніх дверей.

Після цього можна перевіряти працездатність😍

Так як двері автомобіля часто з першого разу не зачиняються і приходиться відкривати та знову зачиняти їх з більшою силою (можливо автомобіль новий та шкода сильно зачиняти двері з першого разу а можливо це особливість даної марки автомобіля) – робота доводчиків дверей дану проблему вирішують на 100 відсотків. Результатом задоволений – рекомендую!!!💪

Кому потрібна допомога із замовлення доводчиків дверей безпосередньо з внутрішніх площадок Китаю (не з AliExpress чи Теmu) – звертайтесь до адміна групи Telegram каналу BYD MARKER UA

Всім добра і мирного неба.
