Встановлення амбієнтної підсвітки салону

Вирішив трохи пошаманити з авто

Та встановити амбієнтної підсвітку салону.

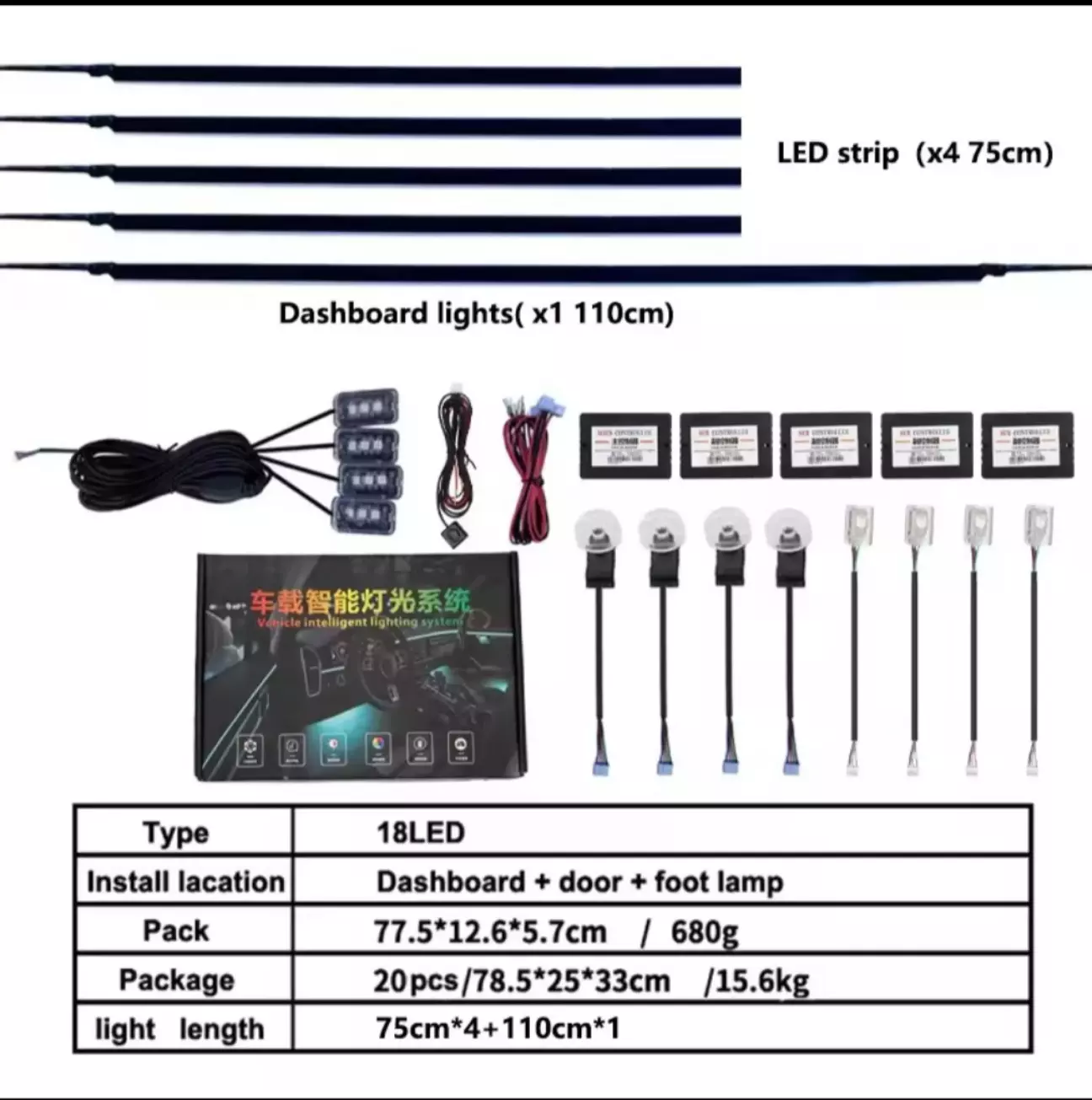

Заказав ось такий комплект, на 18 точок освітлення (підсвітка ручок, ніг, ніши в дверях та полоси вставки в двері та торпеду.)

Брав тут

Я только что нашел это на AliExpress:
Автомобильное окружающее освещение RBG 64-цветное. Атмосферная лампа 18 в 1 светодиодная лампа
https://a.aliexpress.com/_EGPkldw

Трошки довелось повозиться

Почав всю процедуру встановленная з задніх дверей.

Зняв карти, від'єднав тяги та роз'єм скло підйомників.

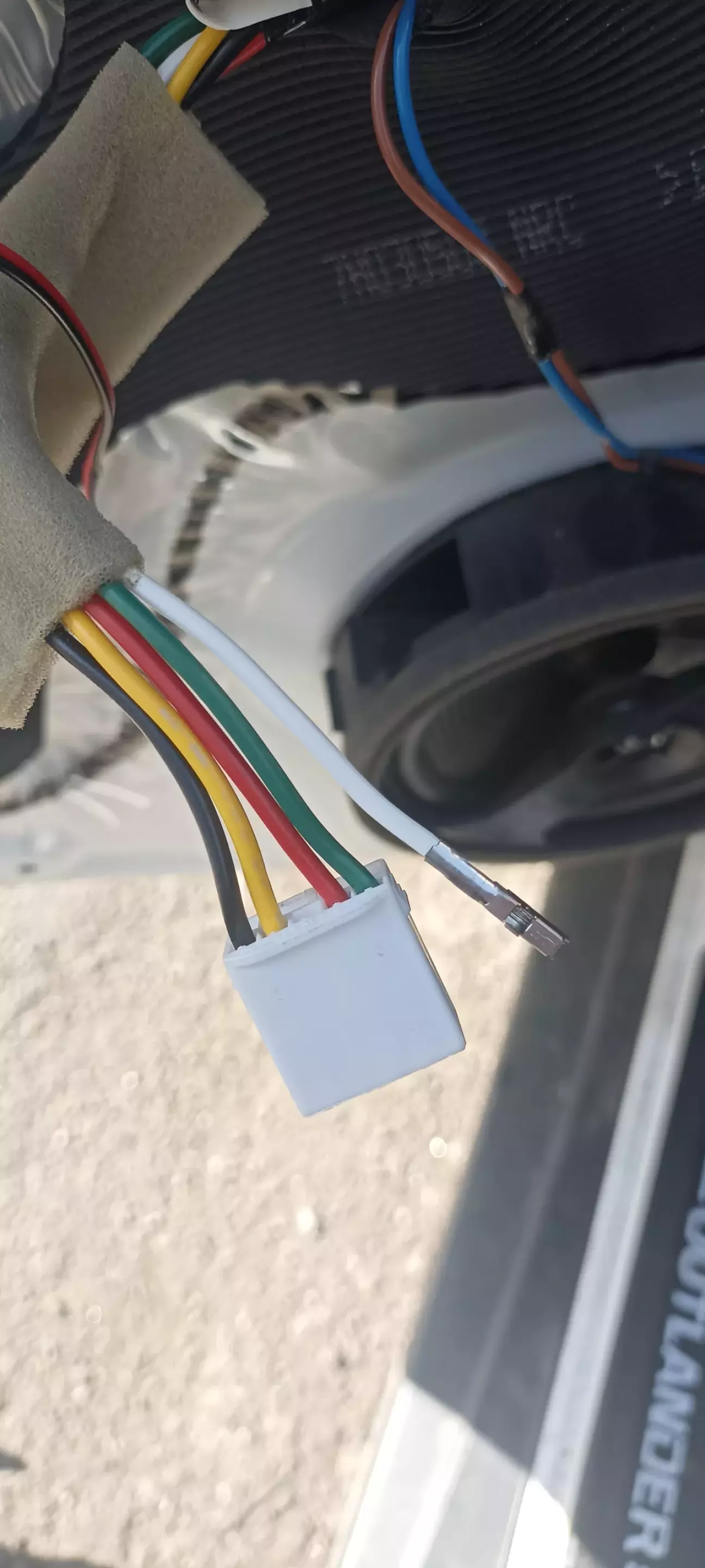

У декого в дверях стоять роз'єми на 6 контактів. В мене оказалося що стоять на 5 контактів.

Взяв тестер, знайшов постійний +12, який з'являється при увімкненні запалювання (білий провод).

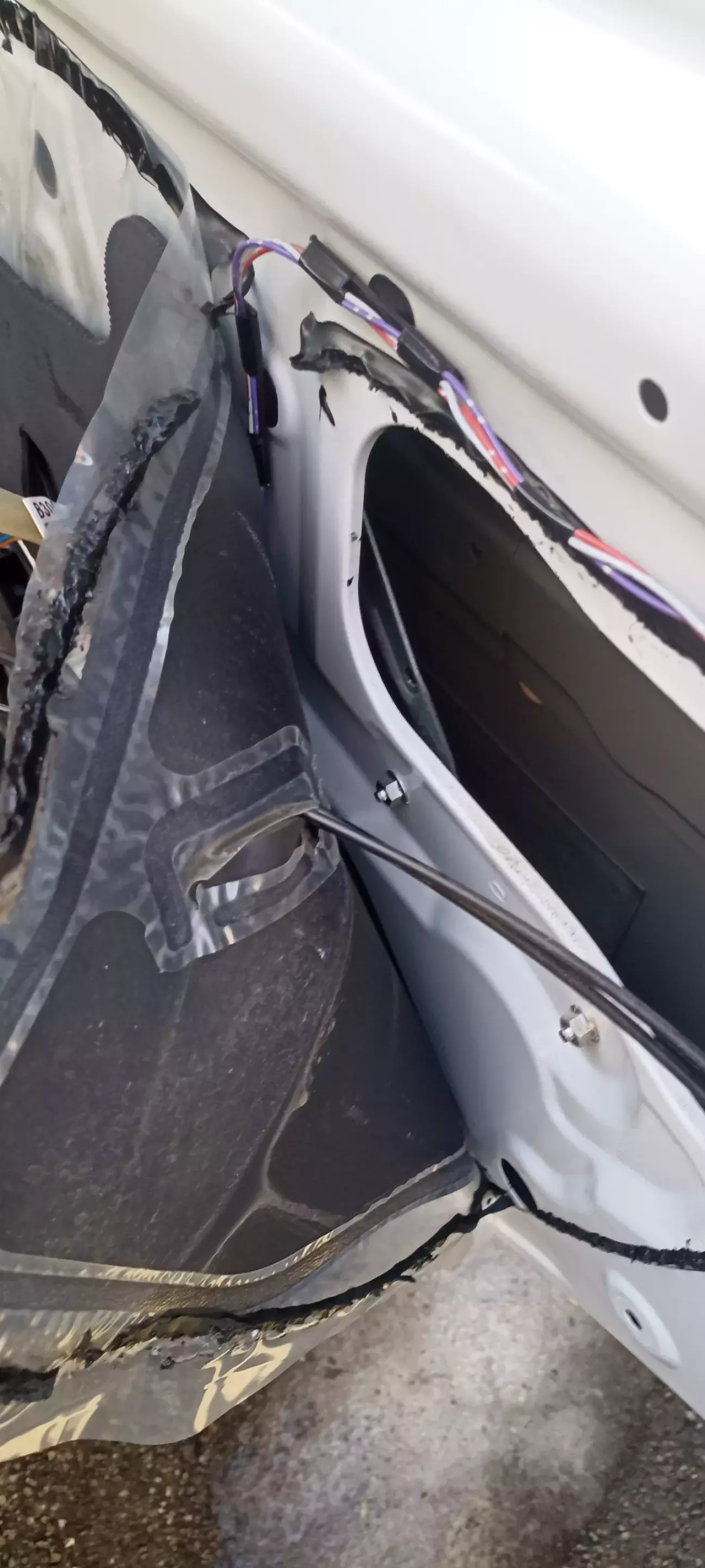

Масу вирішив брати з корпуса, бо в роз'ємі його не було. Під'єднався до гайки скло підйомника, попередню зробивши кільцеву клему.

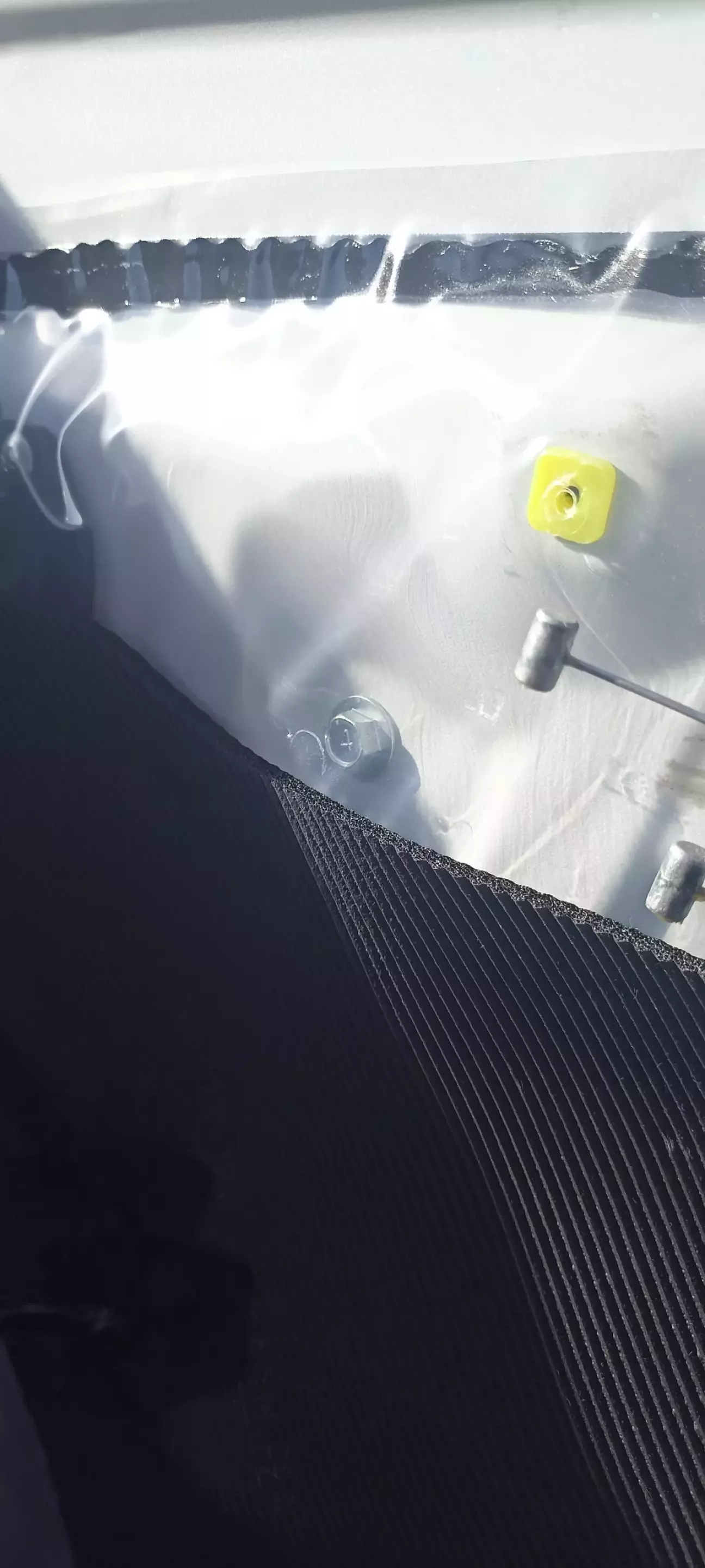

Ось на ці болти (масу на усіх дверях брав таким самим чином)

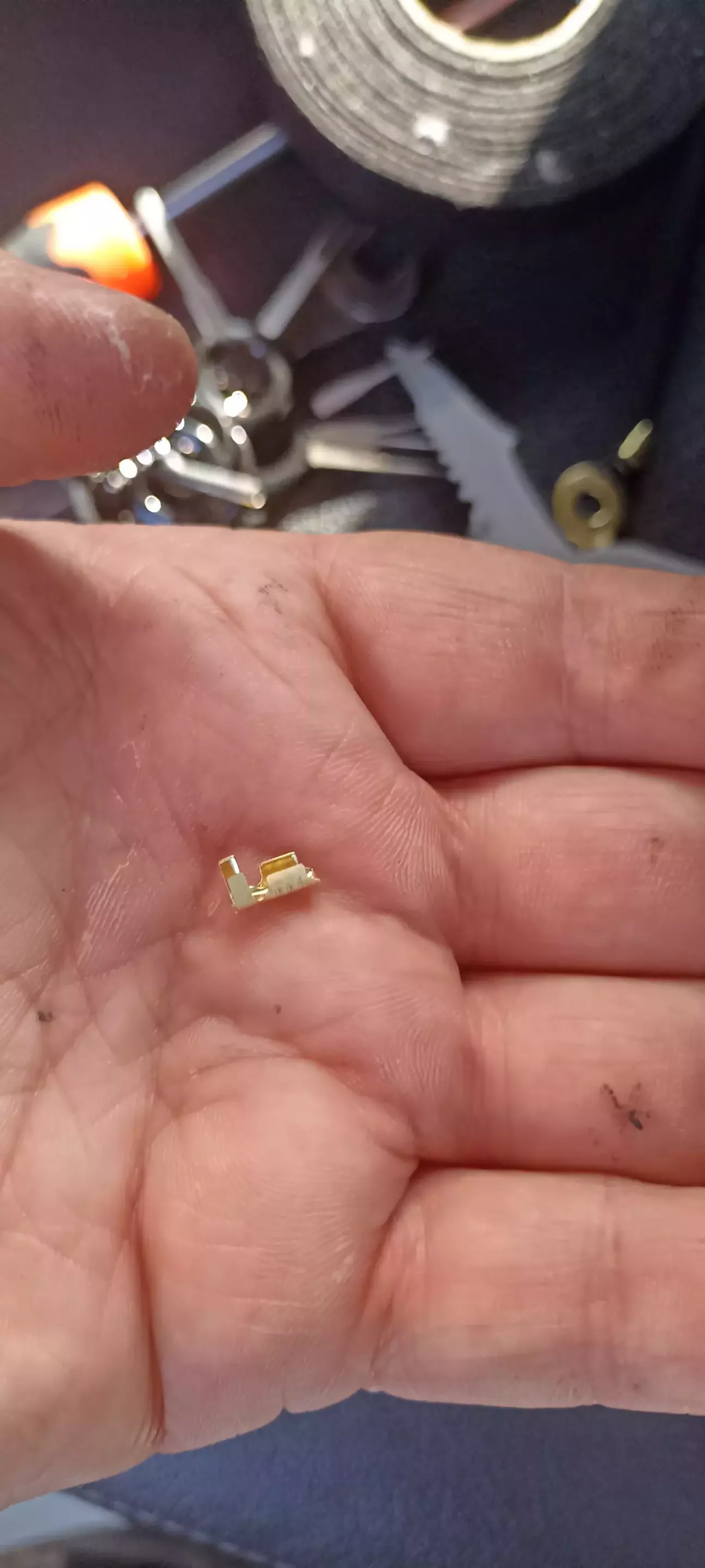

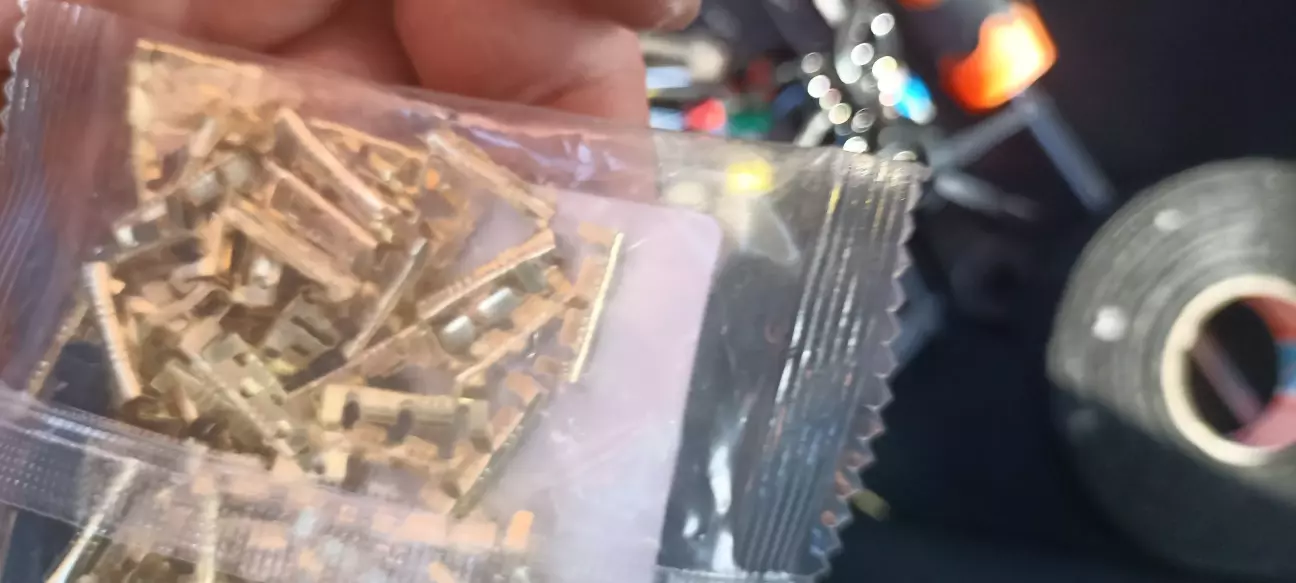

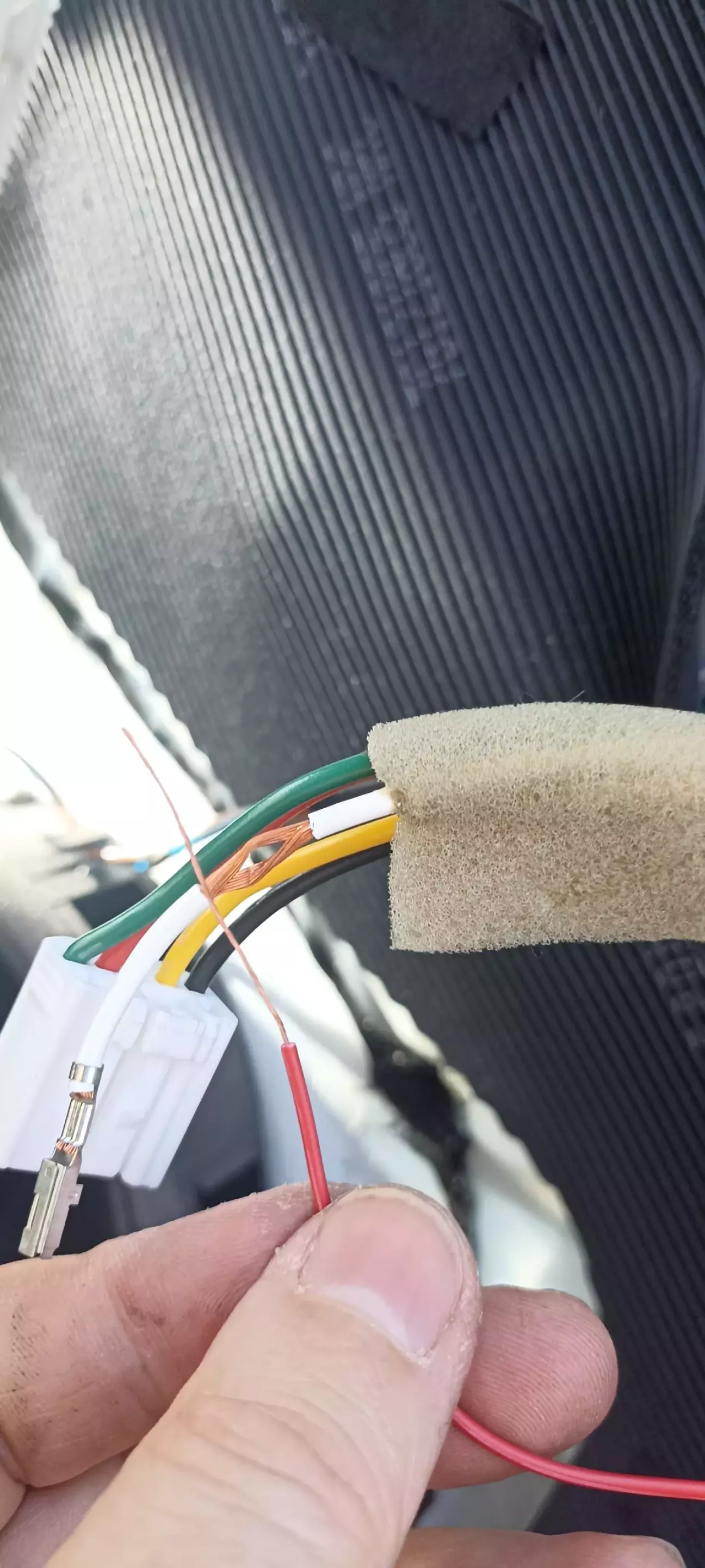

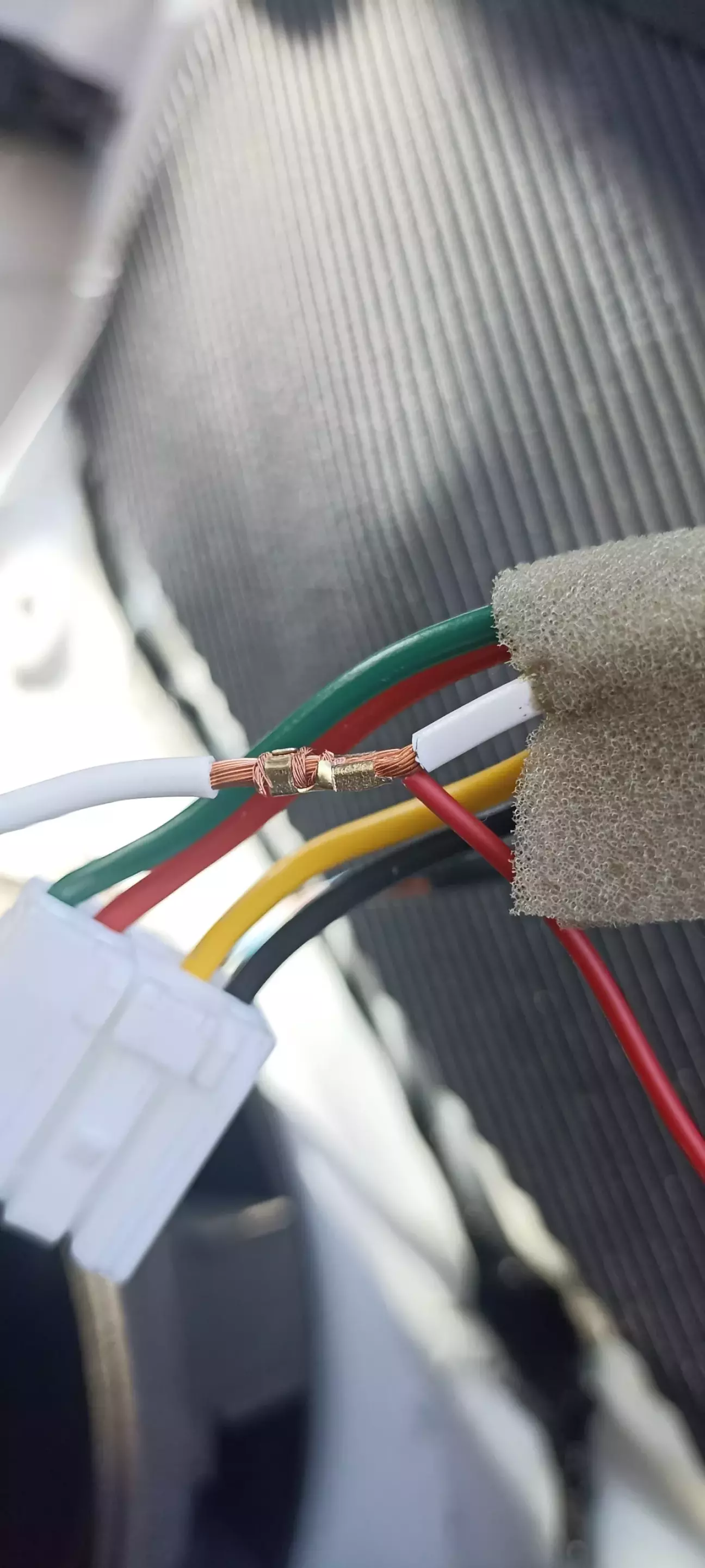

Витягнув провід з роз'єму. Зачистив його трошки вище роз'єму, пропустив крізь нього провід підключення для блоку. Скрутив та додатково обжав такими клемами (покупав їх теж на Алі та при обжимі просто розрізав навпіл)

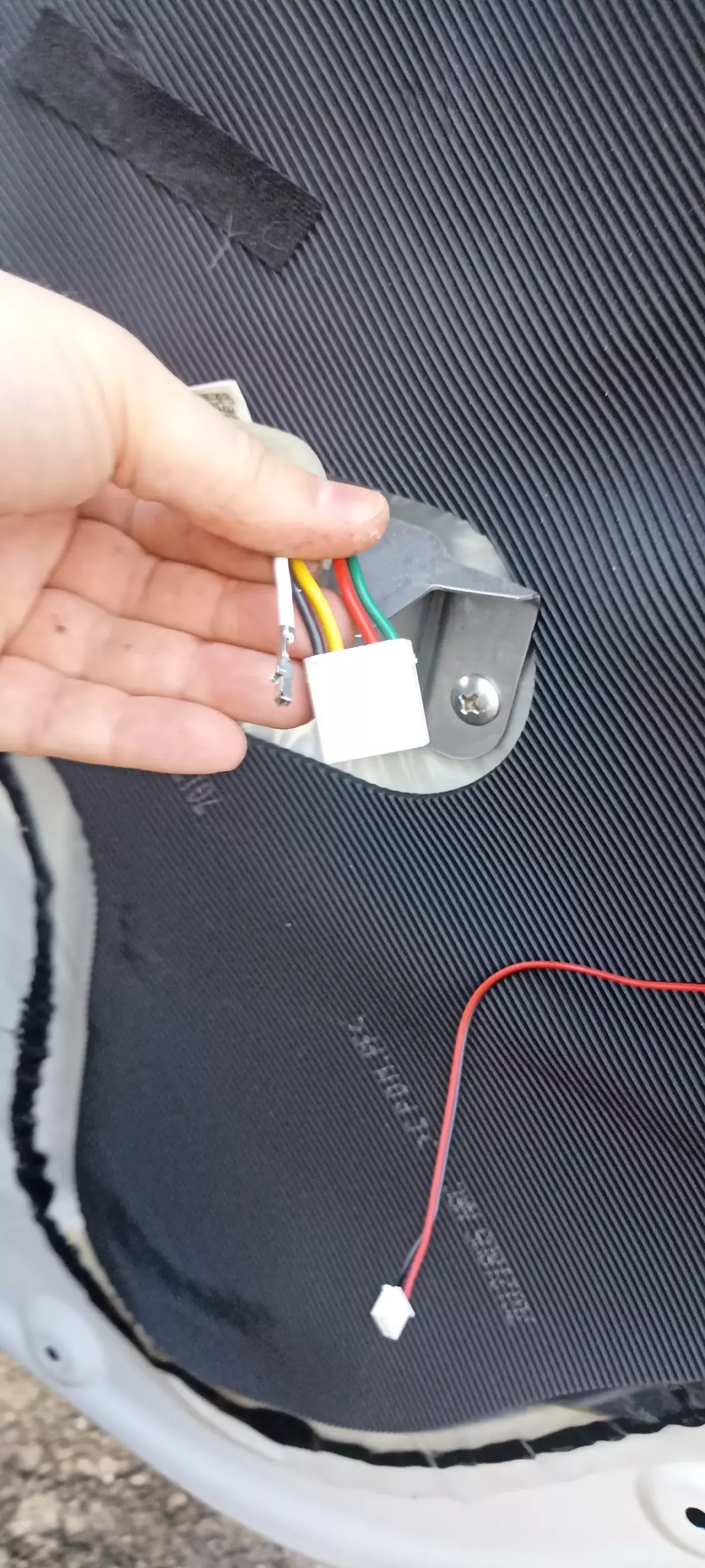

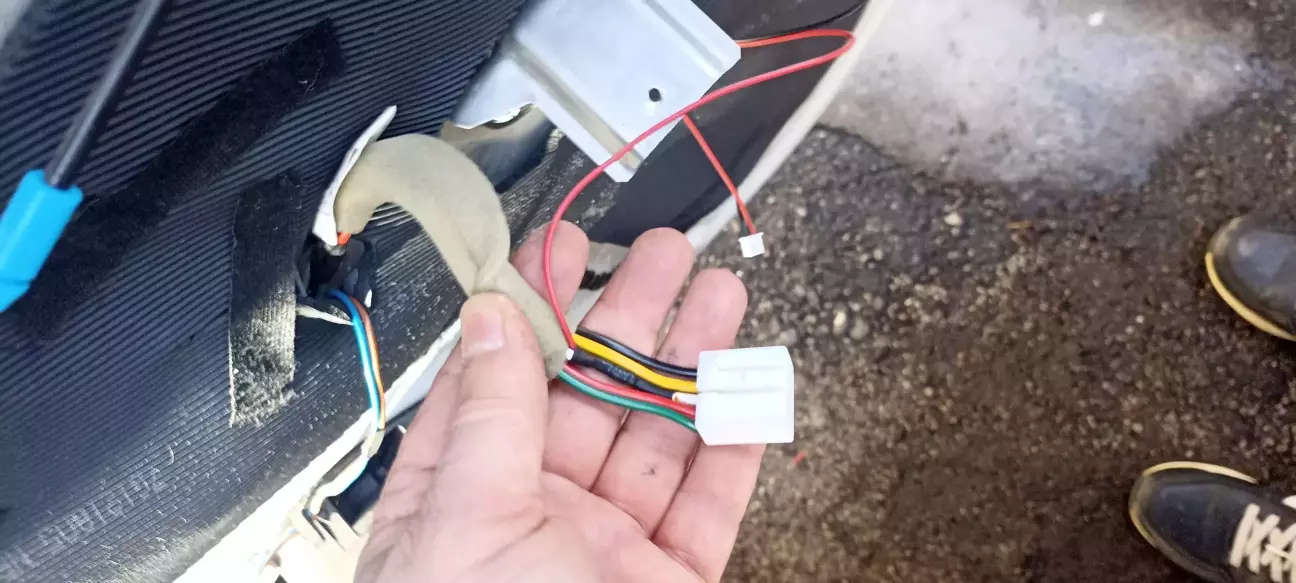

Результат був такий

Потім все це закрив термоусадкою.

Така ж сама процедура з іншими задніми дверцятами з другої сторони

Тепер переходимо до передньої двері пасажира.

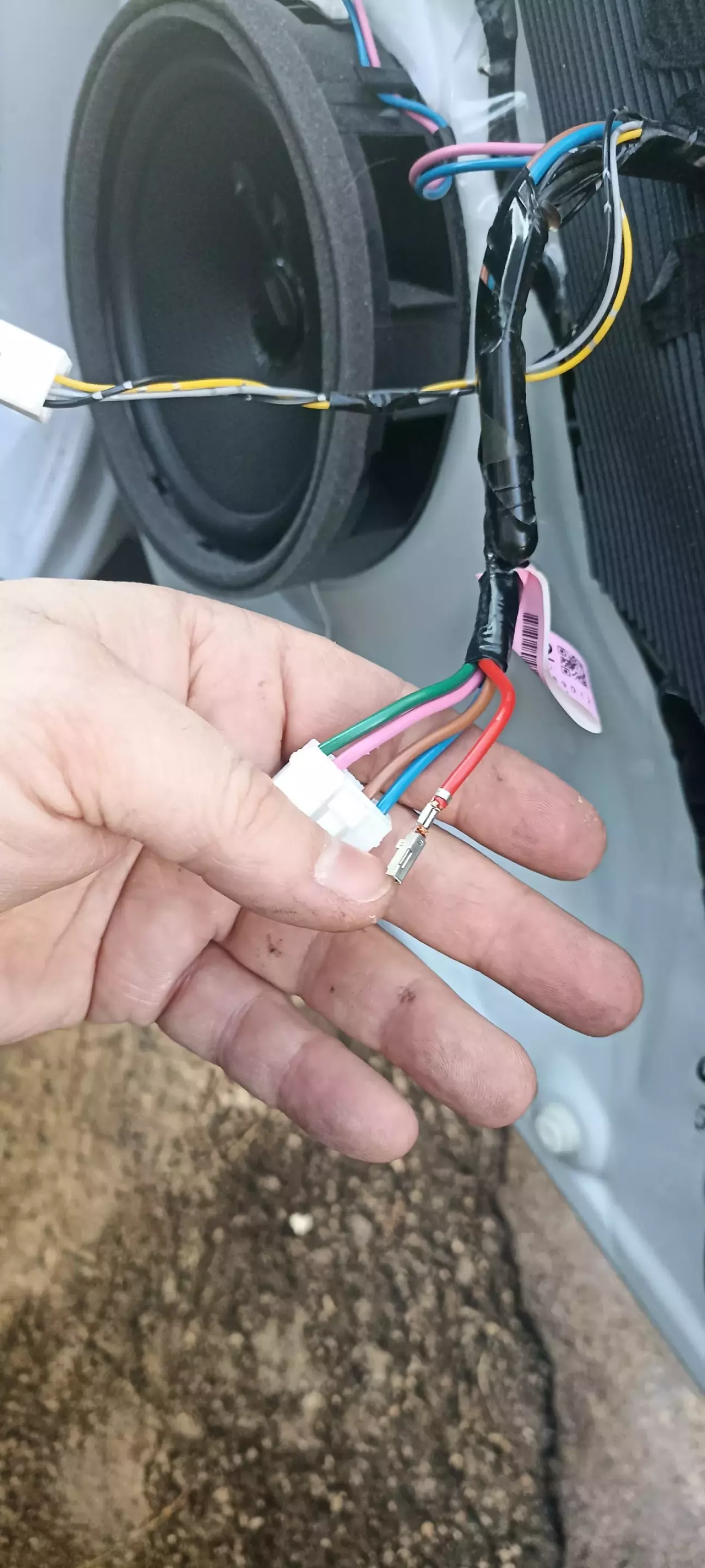

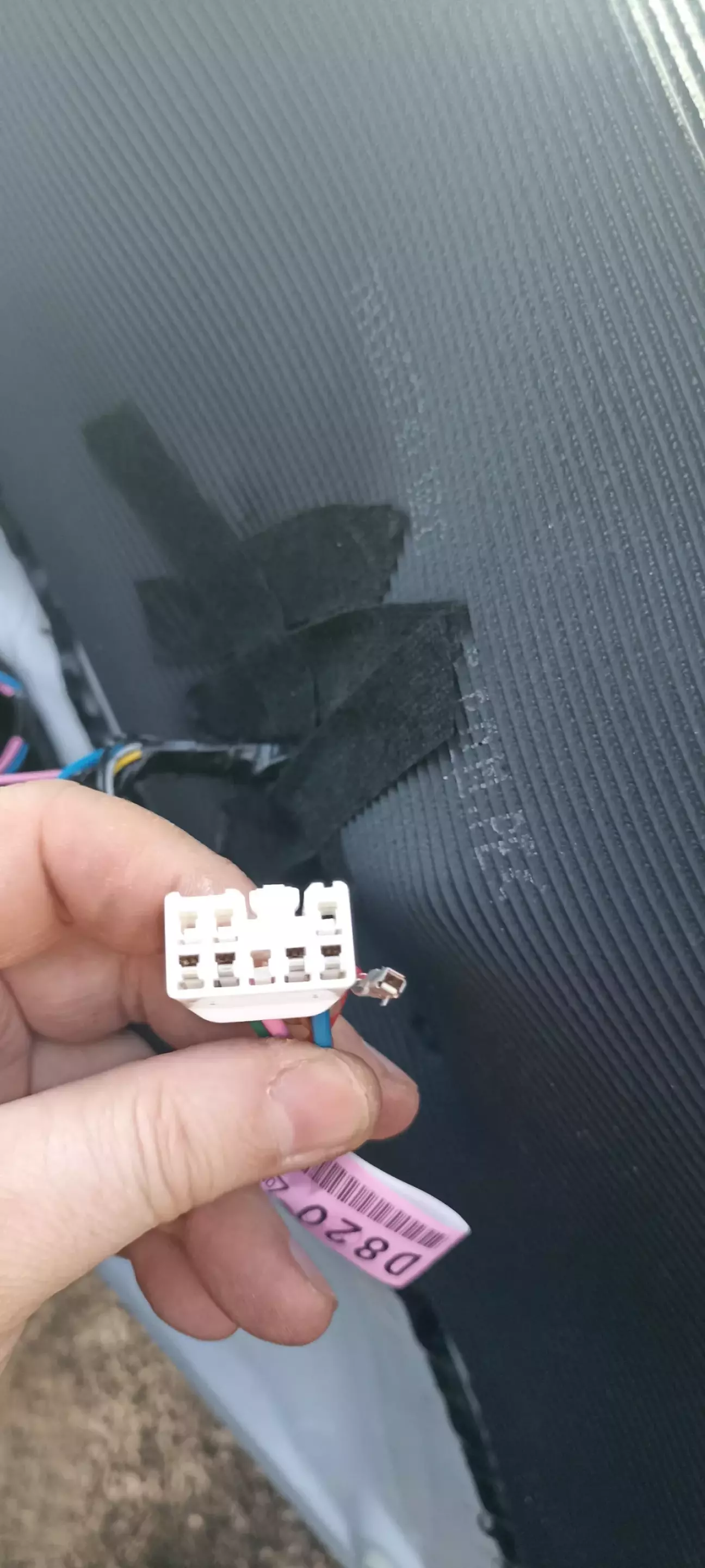

Та сама ситуація з 5 пиновим роз'ємом та пошуком постійного +12

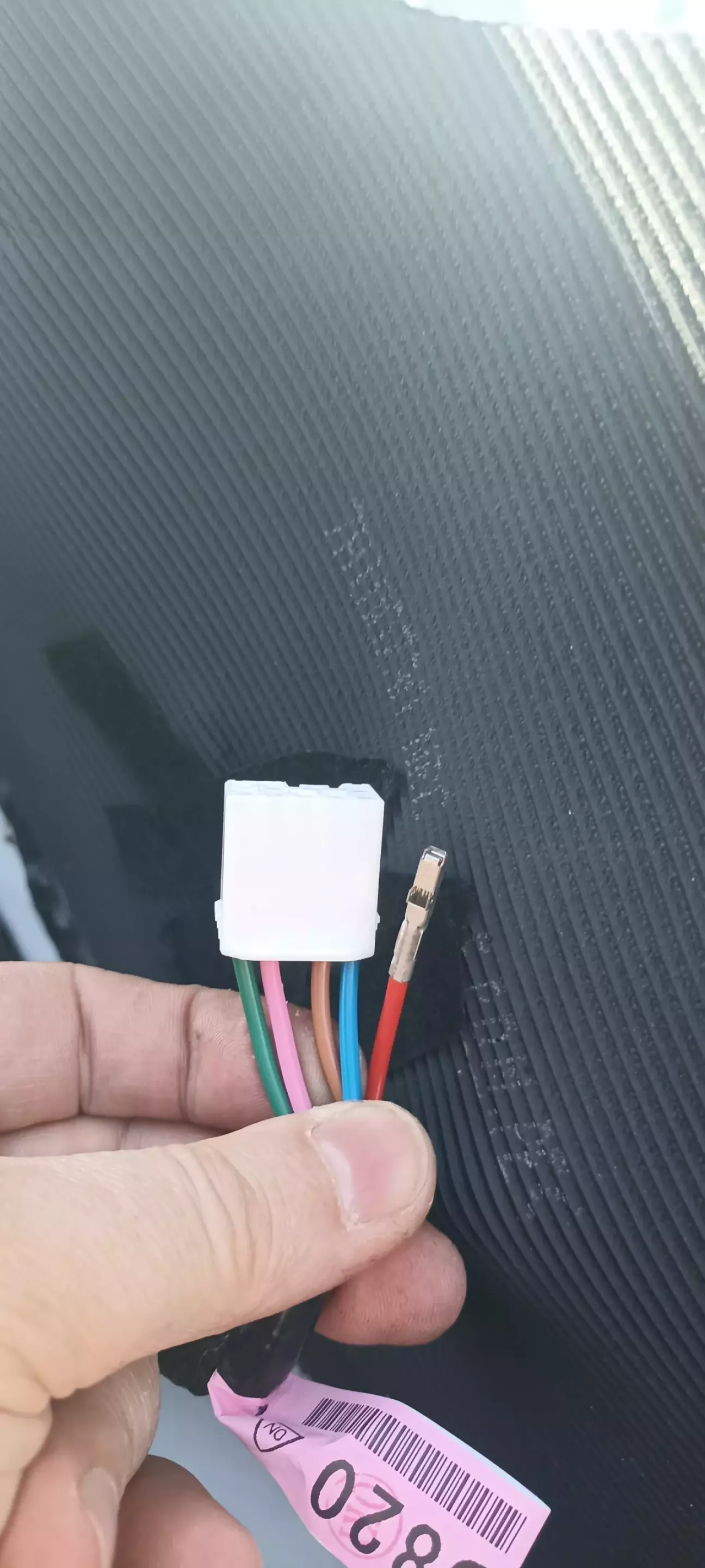

У цих дверях це красний середній пін в роз'ємі

Масу таким самим чином взяв з саміх дверей з болтів скло підйомника .

Тепер переходимо до двері водія

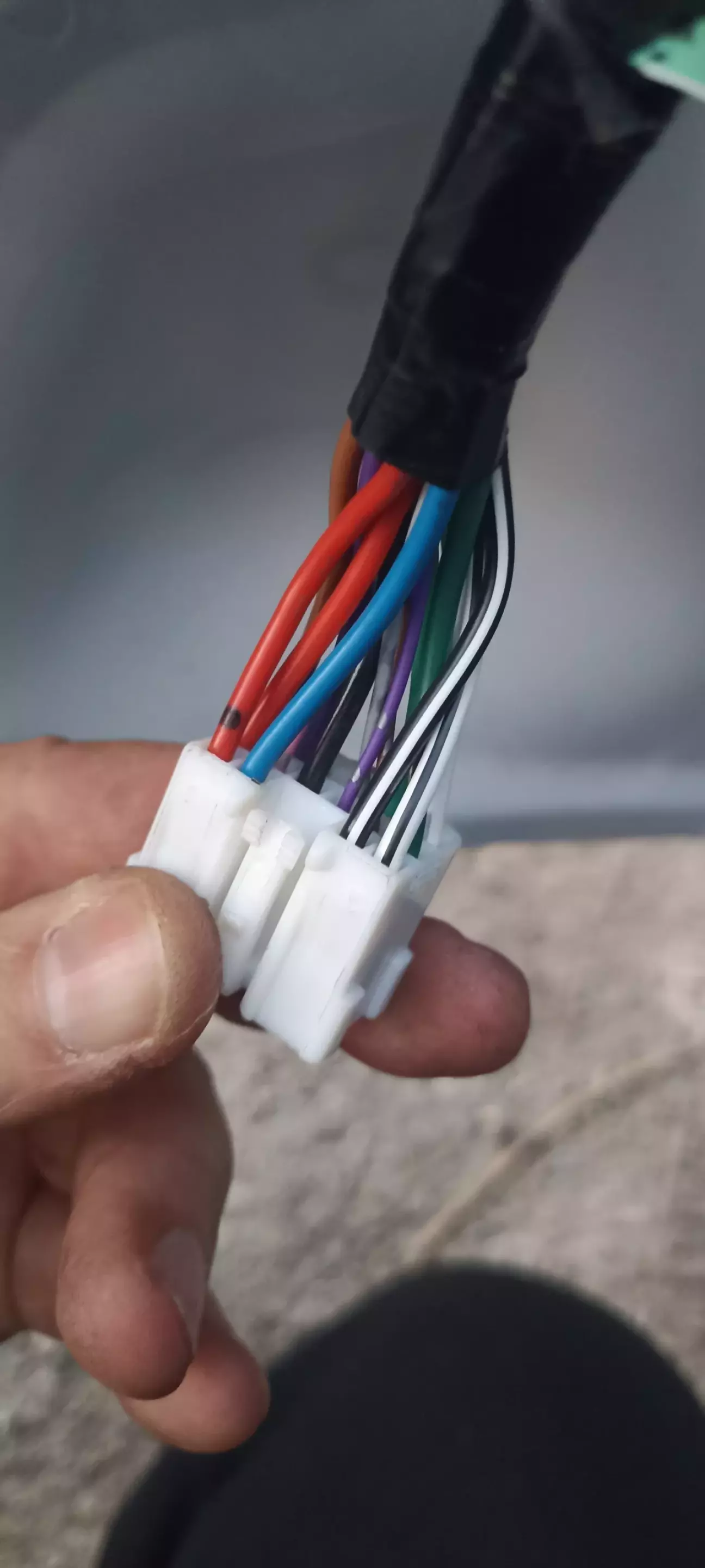

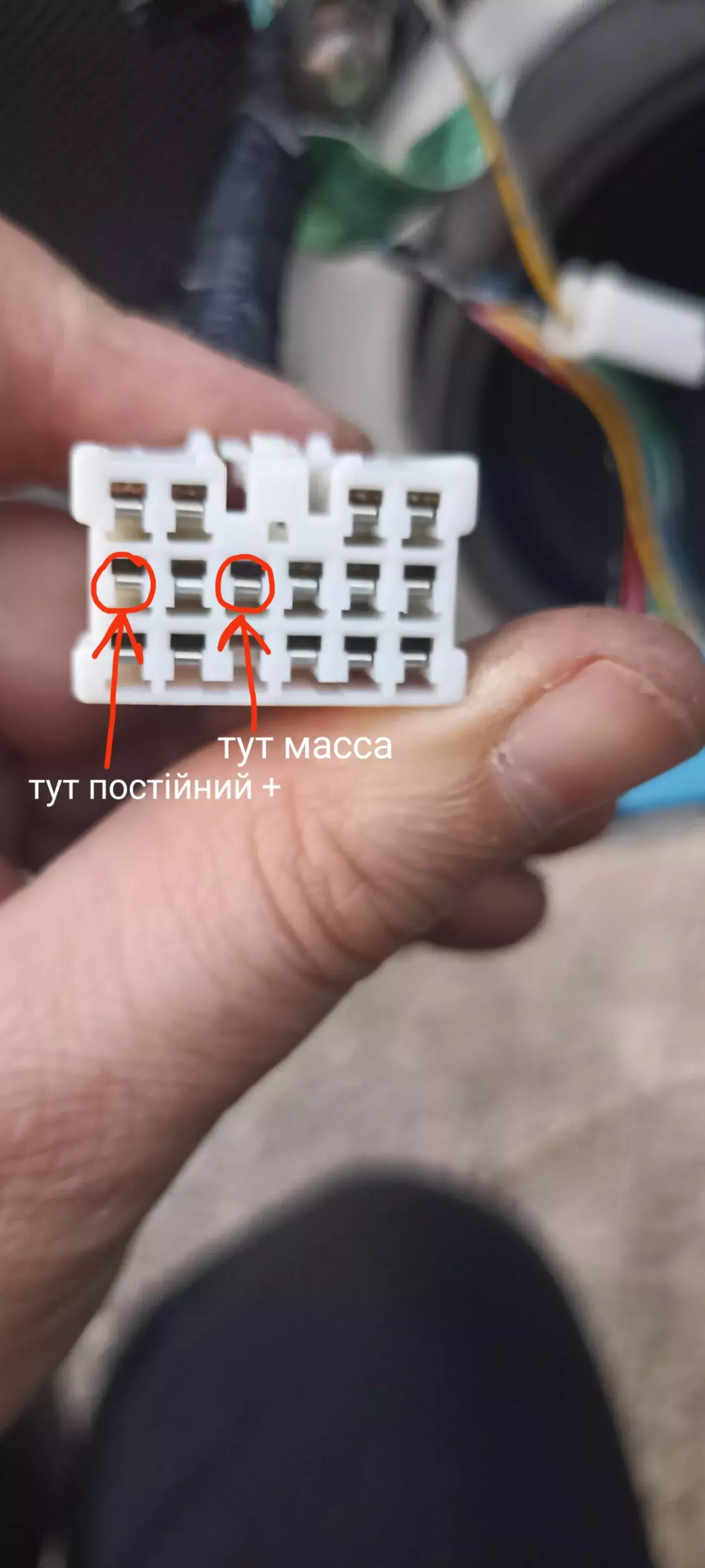

Тут роз'єм доволі великий і є ак постійний +12 так і масса.

По номерах пінів на жаль не підкажу, але як що дивитися на сам роз'єм

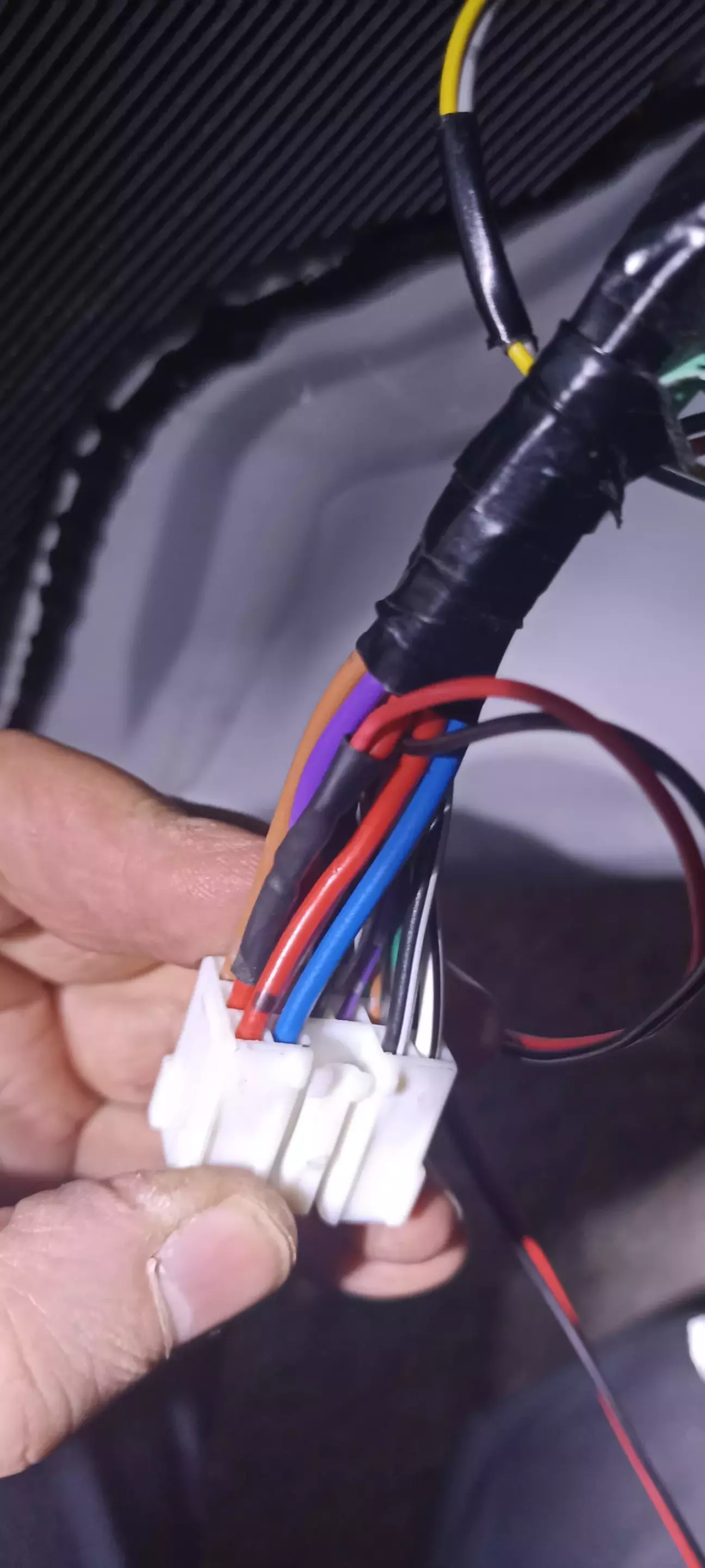

Тобто нам потрібен червоний та чорний провод з середини роз'єму

Закріпив таким же чином як і всі інші провода на скрутку+зажим+термоусадка

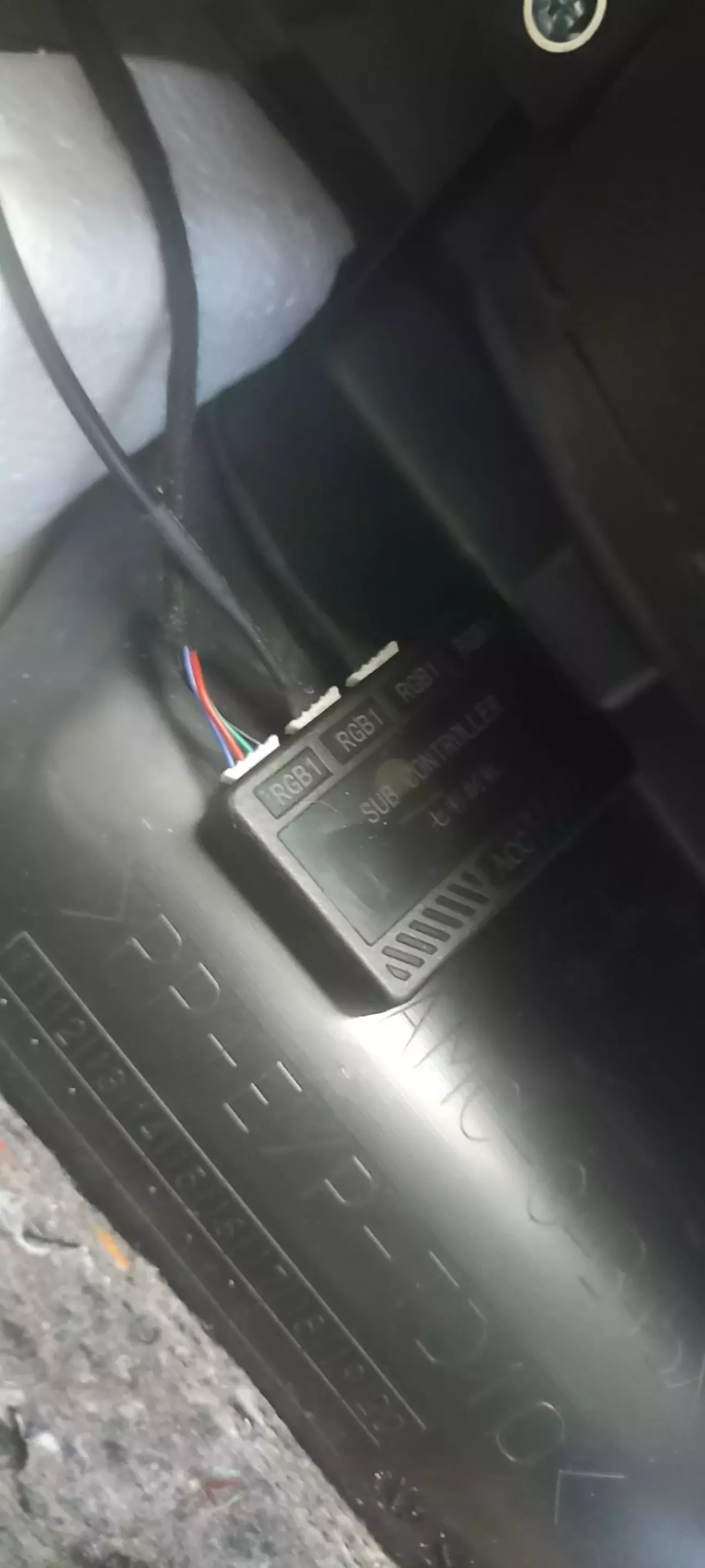

Самі блоки в дверях закріпив на двосторонній скотч 3М

Потім вставив саму ленту під декоративну накладку, але вставив навпаки (довелося перекрутити її)

Сам хвоста підключення вивів внутрі ззаду дверей між самою накладкою та кожною обшивкою салону. Там як раз є невеличка прорізь.

Та підключив до роз'єму самого блоку.

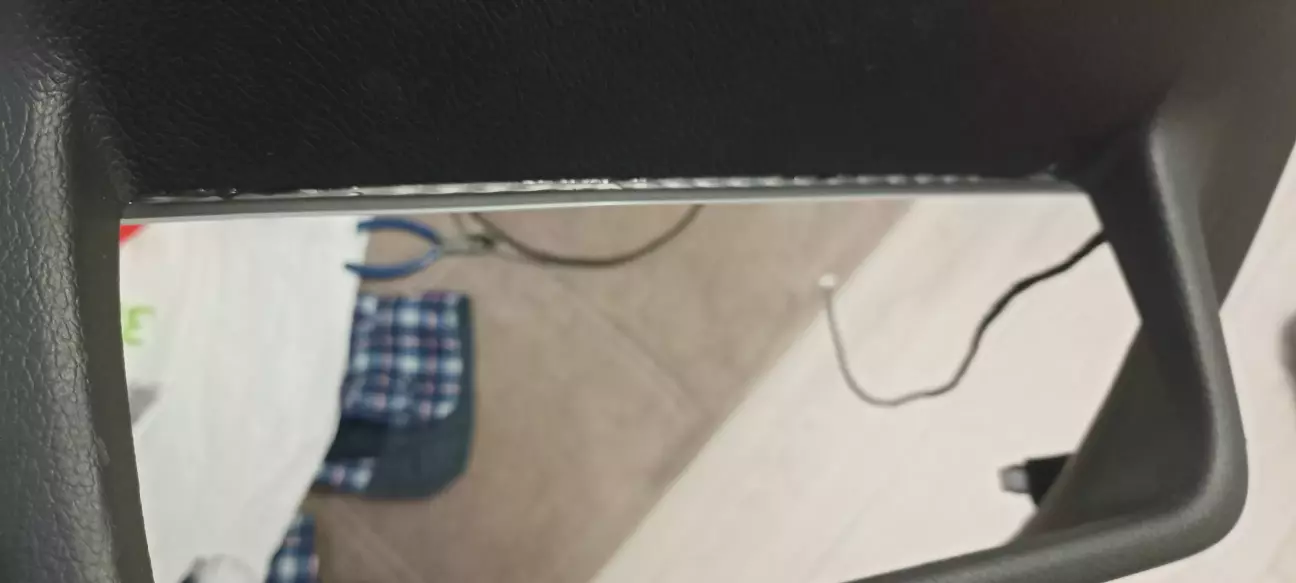

Потім трохи довелося в ніші ручки двері акуратно просверлити отвір, трохи прибрати заусенки. Та приліпити сам светодіод за допомогою спец прозорого скотча, який давався з комплектом.

Таким же чином встановлював підсвітку для ніг (але поки встановив таку підсвітку тільки в задні двері). Далі подивимося чи доцільно встановлювати її в передні.

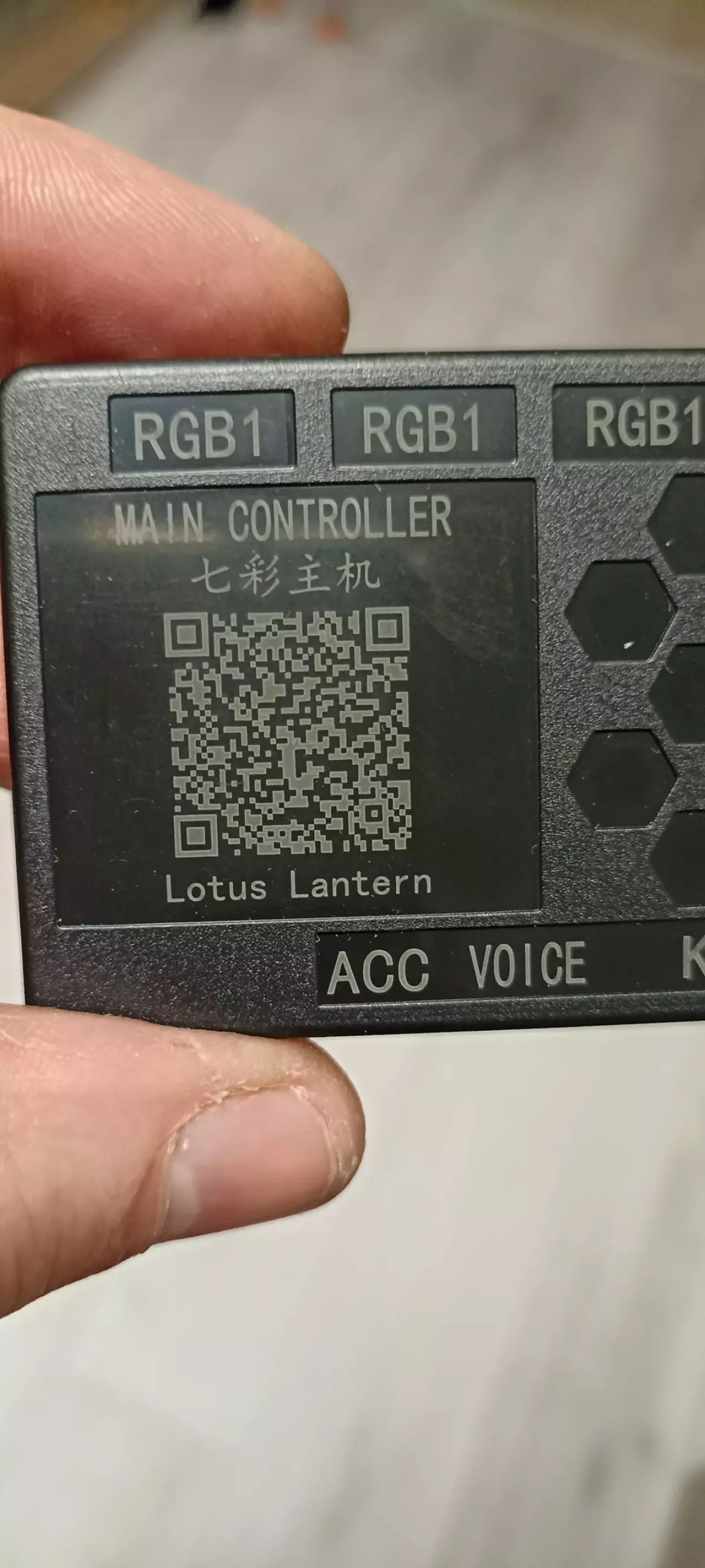

З центральним блоком було трохи складніше. Бо довелося трохи розібрати салон щоб знайти де під'єднатися.

В самому підлокітнику є розетка але як виявилося вона працює постійно.

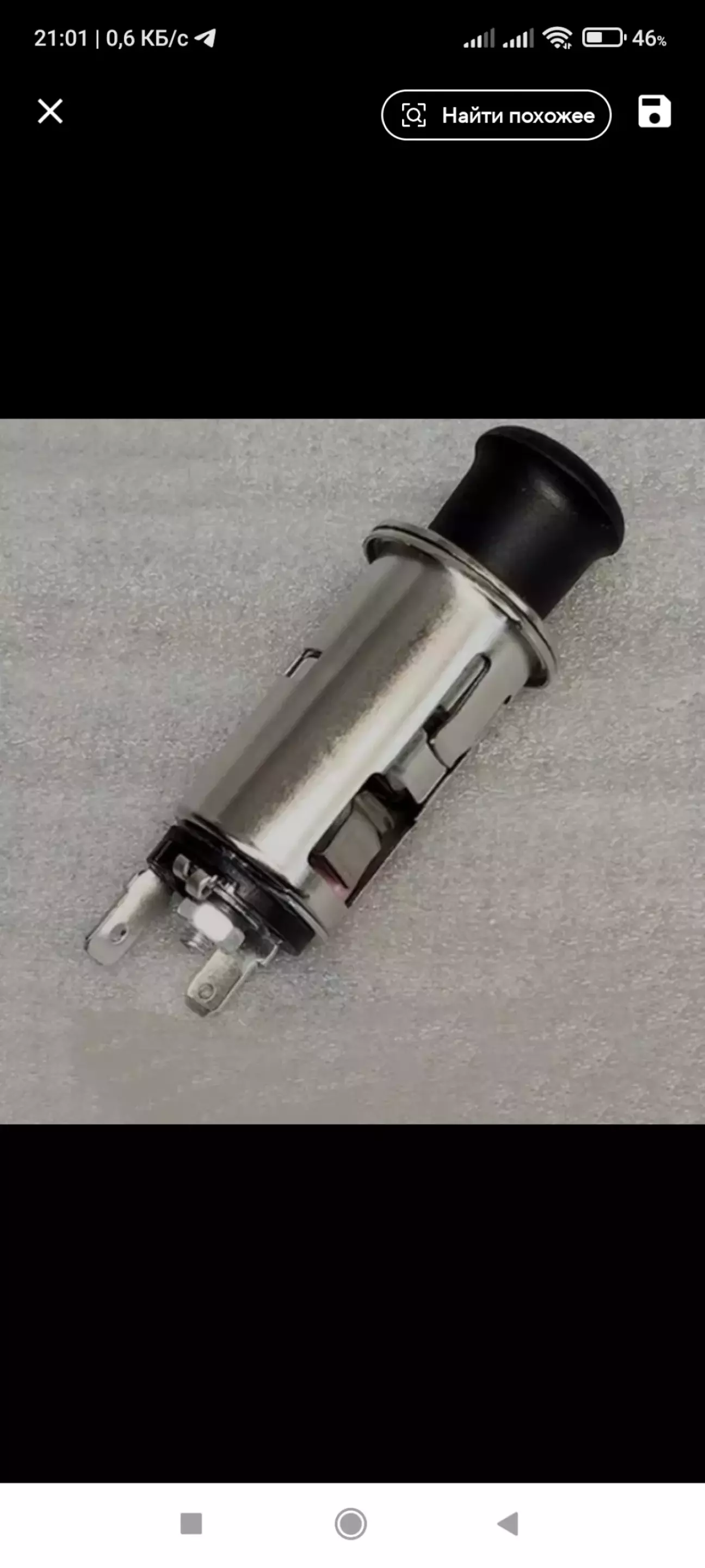

А ось така що працює тільки коли вмикаєш запалення, це був прикурувач біля перемикання передач. До нього і під'єднав центральний блок.

Витяг прикурувач на центральній консолі

Та під'єднався через роз'єм, зробивши перехідник.

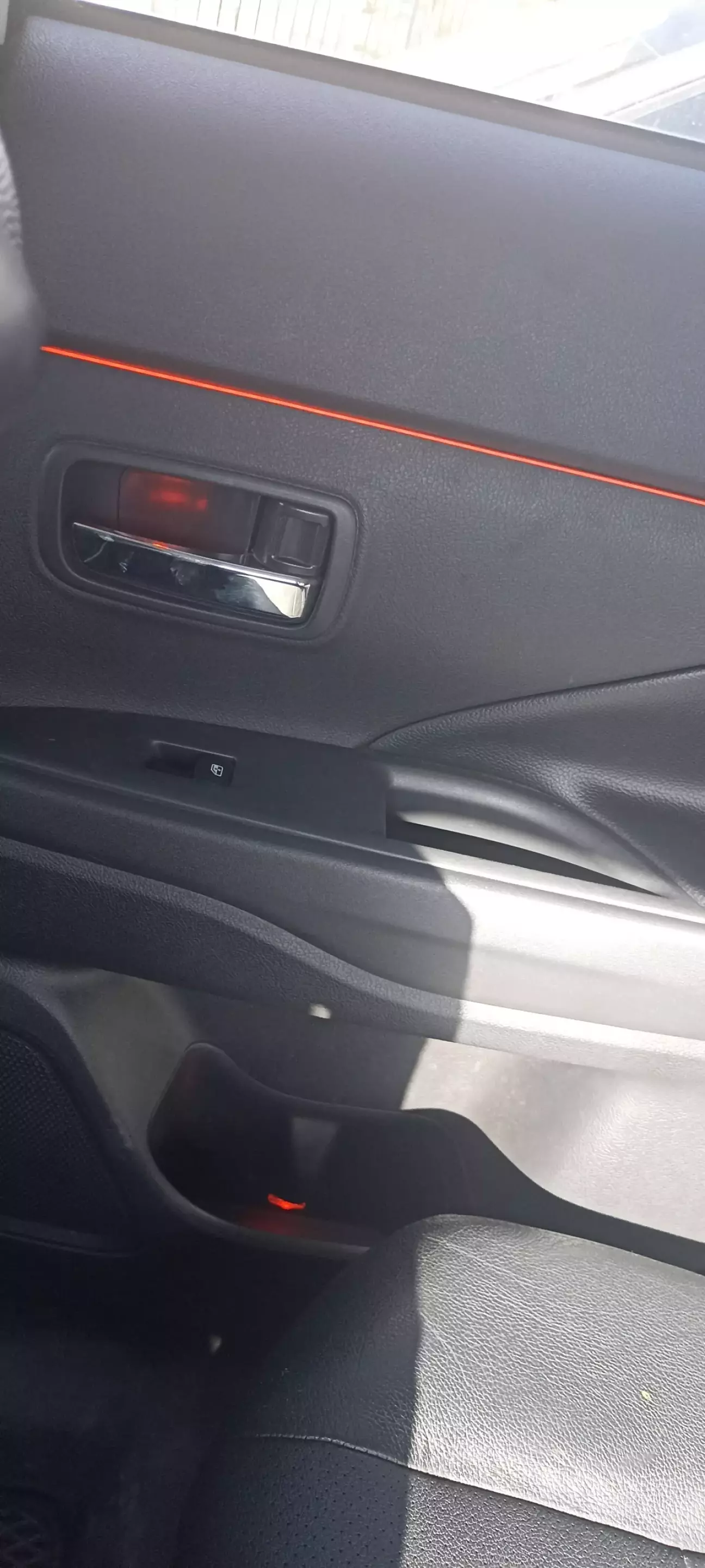

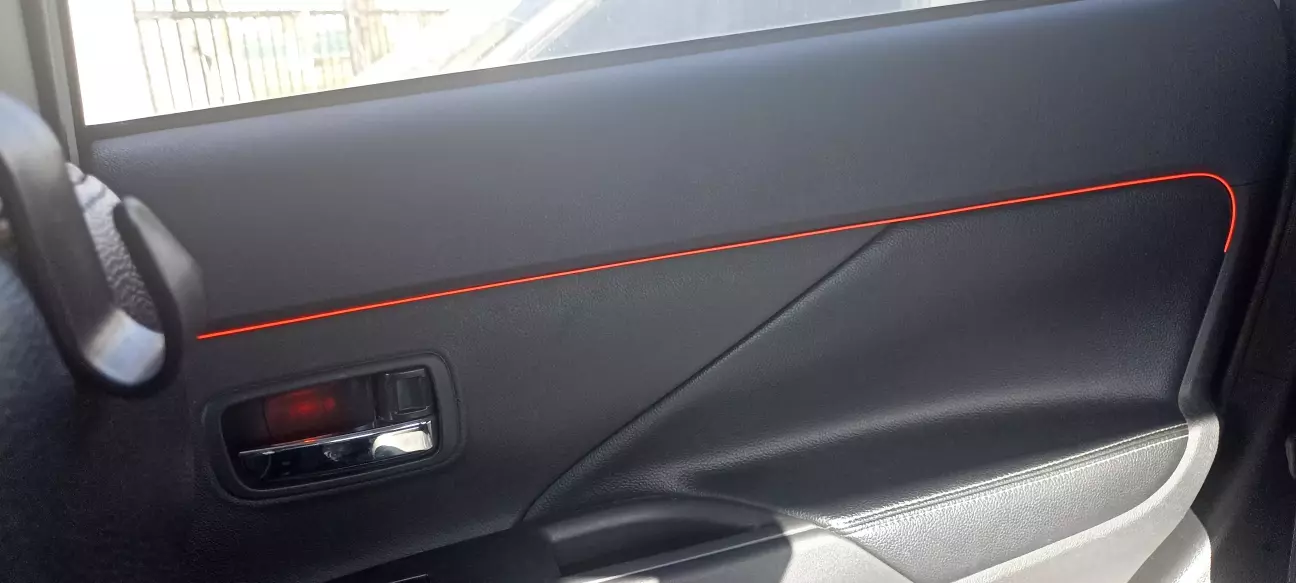

Результат мені сподобався.

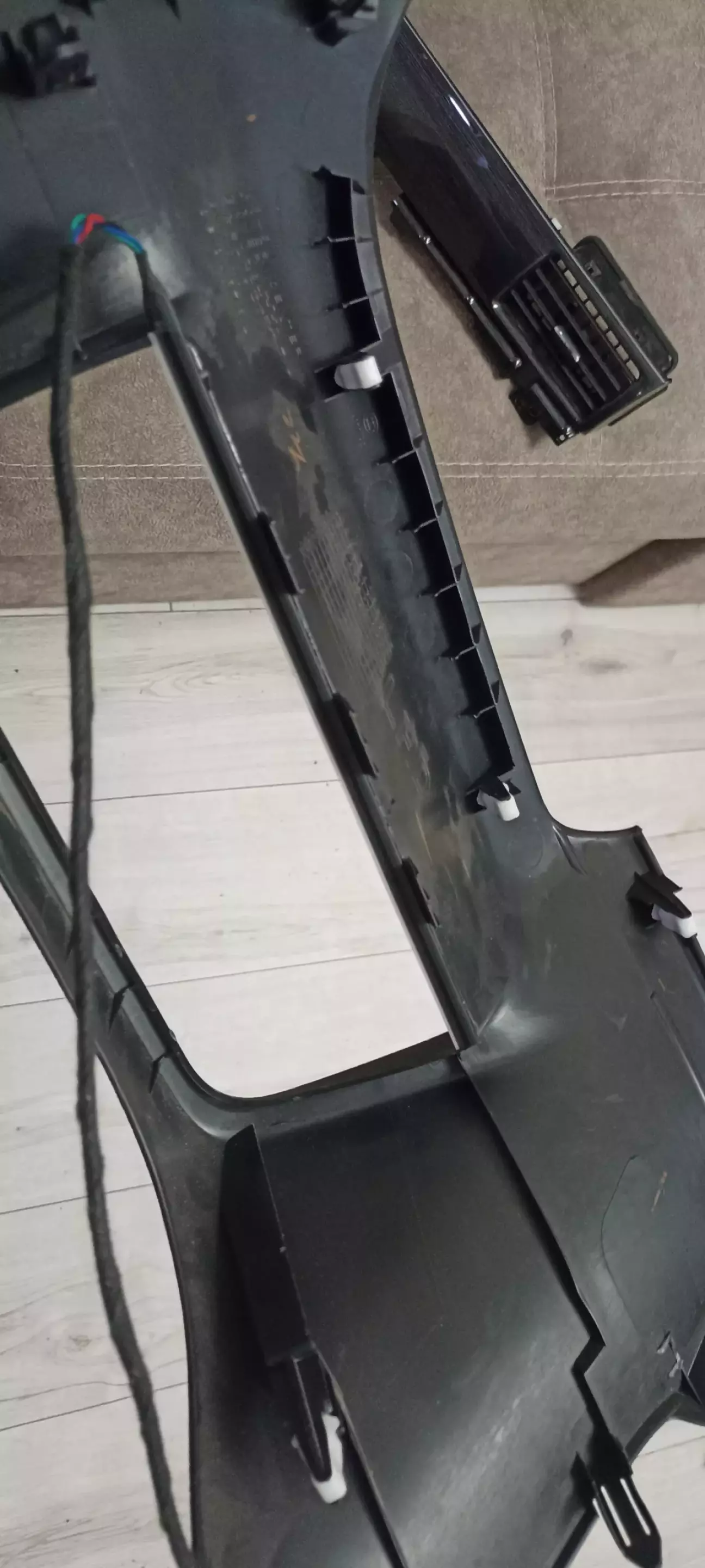

З декоративною накладкою на торпеді довелося трохи імпровізувати, бо вона має специфічний вигін збоку і стрічка просто провалюється.

Довелося брати фен та вигравати стрічку щоб трохи вигнути.

Потім зафіксував саму стрічку крапельками клею.

Тримається те що треба.

Потім ще до встановив підсвітку ніг але тільки на задні ряди пасажирів. Бо на передніх є підсвітка штатна, яка працює при відчинені дверей, ну і мені вага більше подобається на передніх рядах.

Тепер поки покатаємося і подивимося.

Так сказать потрібен тест драйв ввечорі щоб правильно настроїти яскравість.

Вартість комплекта 2630 грн

+Саморобний перехідник до прикурювача

+Кільцеві клеми

Ціна питання 2630 UAH,
