Audi A6 Avant (C5) (Quattrушка)

#10 RNSE PU залетіла

Я їжджу на Audi A6 Avant (C5)
Київ, Україна

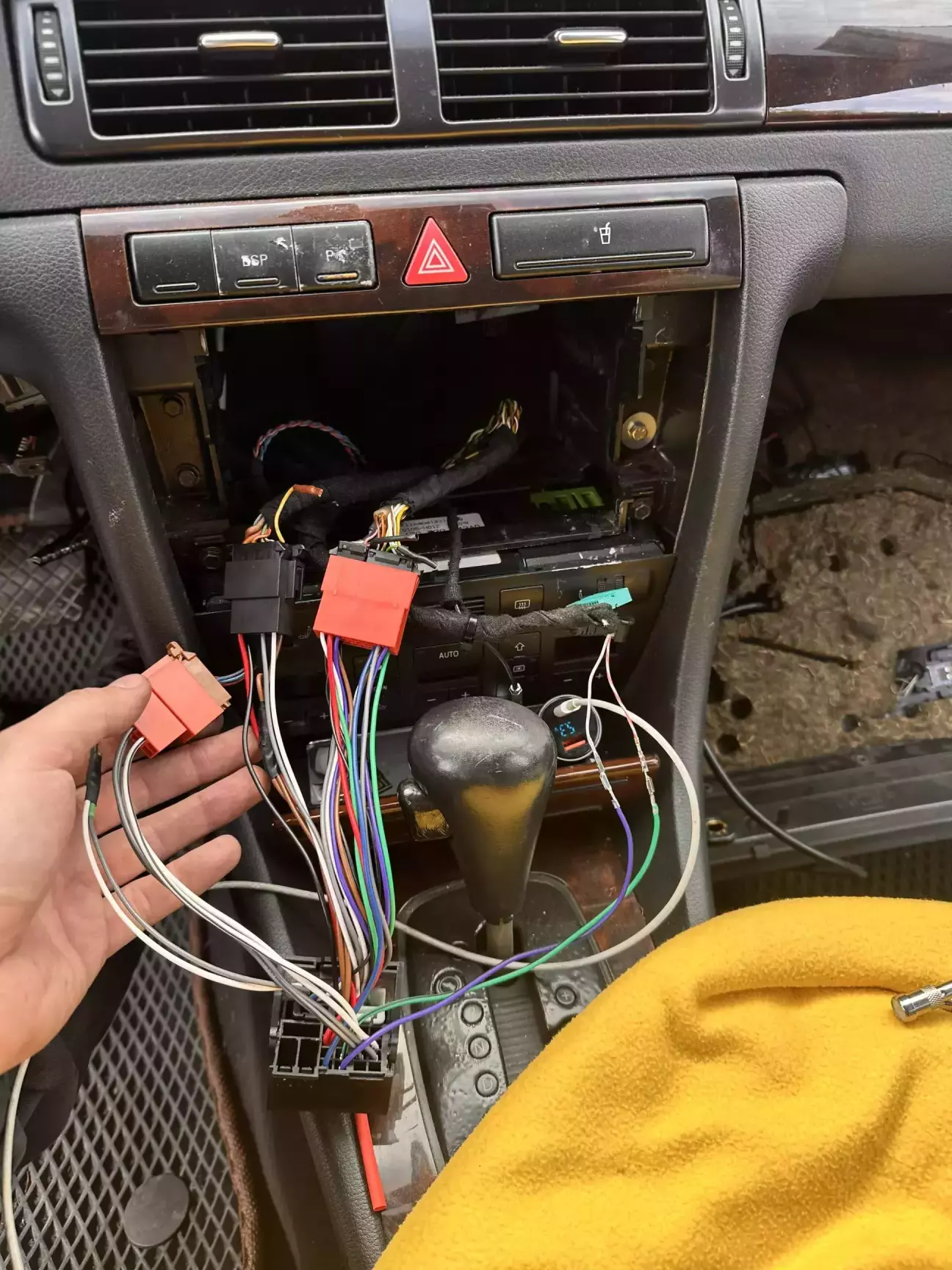

Ну і якось так все в кінці має виглядати,четверту фішку викидаємо і все що треба ізолюємо

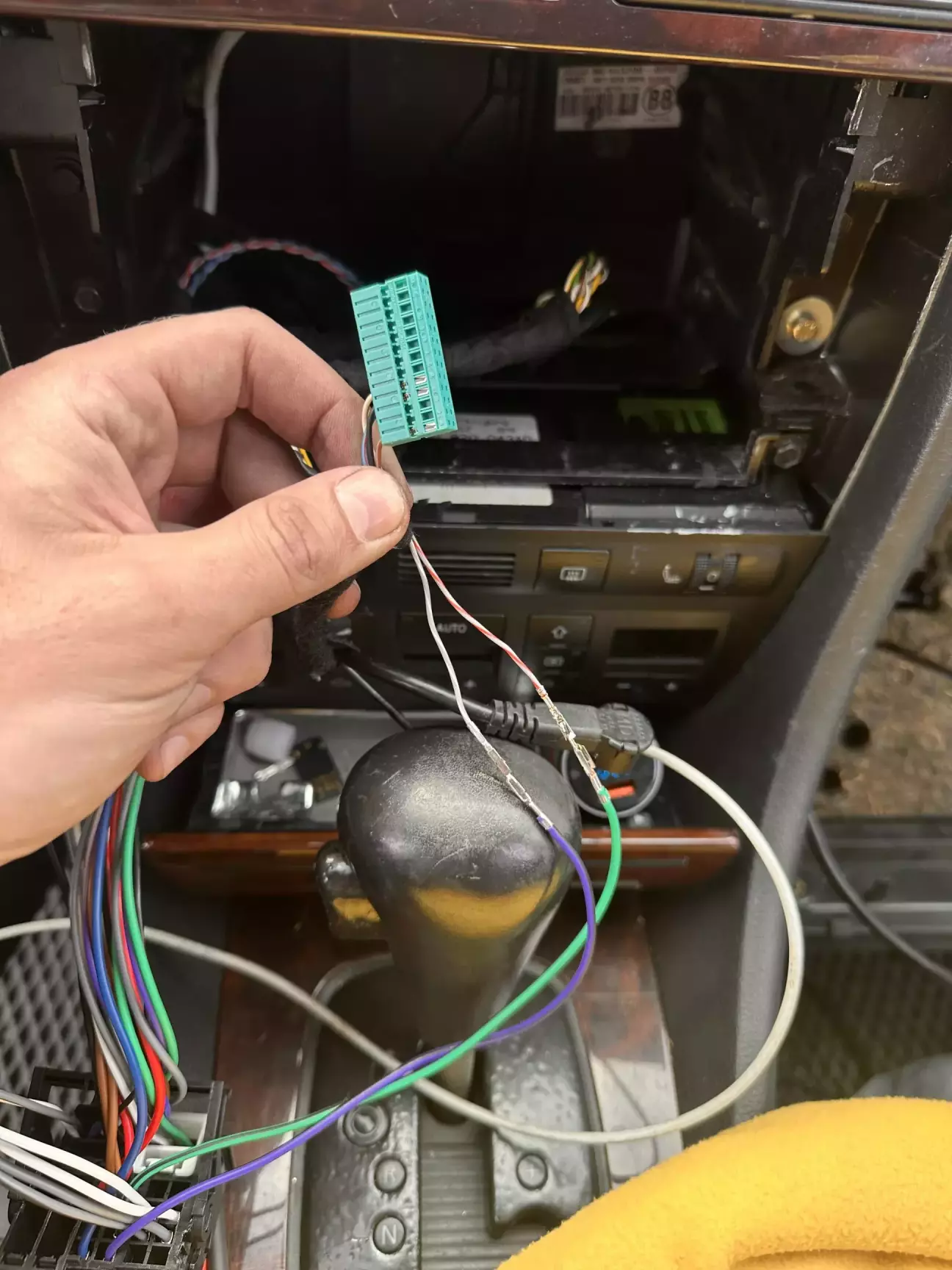

Ось ці кани які вийшли її ТМС модуля до фішки RNSD,там знаходимо 13,26 піни і їх мінуємо до квадлок 9,10.не переплутайте між собою де can h та can l.

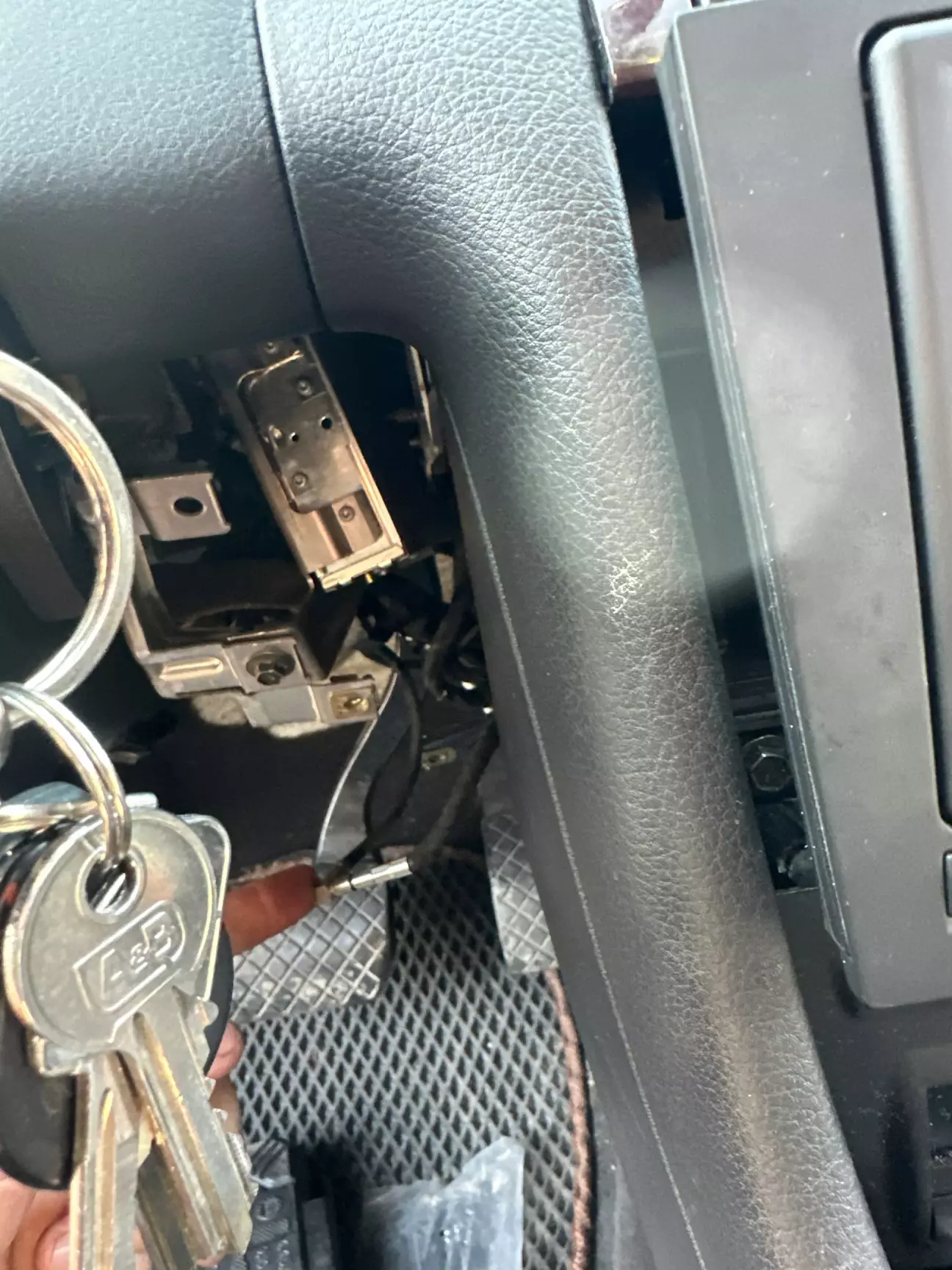

Власне ось цей модуль під кермом,і я вже зʼєднав між собою антену,без зʼєднання не буде працювати радіо.

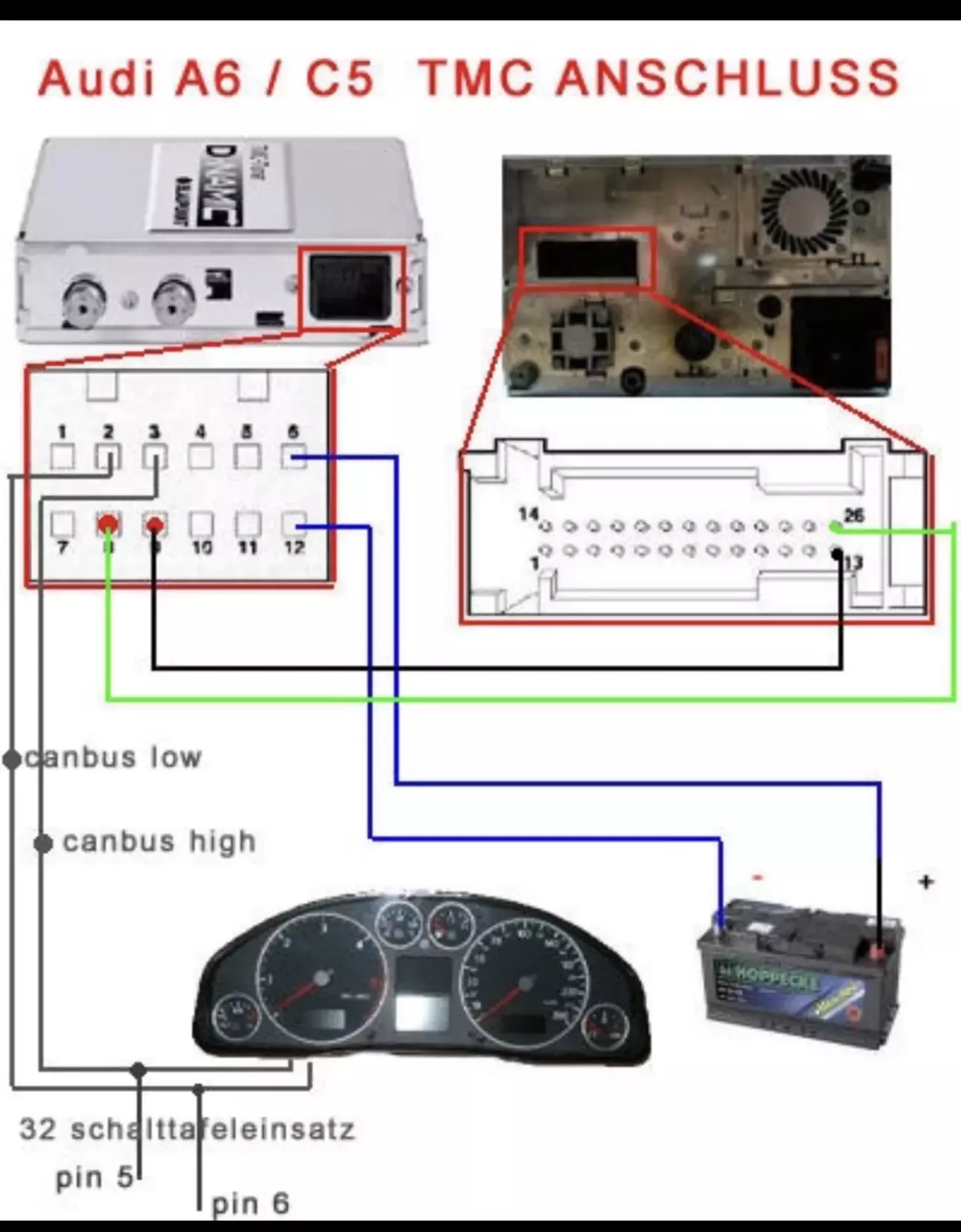

Схема як йде до ТМС модуля і від нього кан.перемикаємо 2-8 та 3-9 піни.

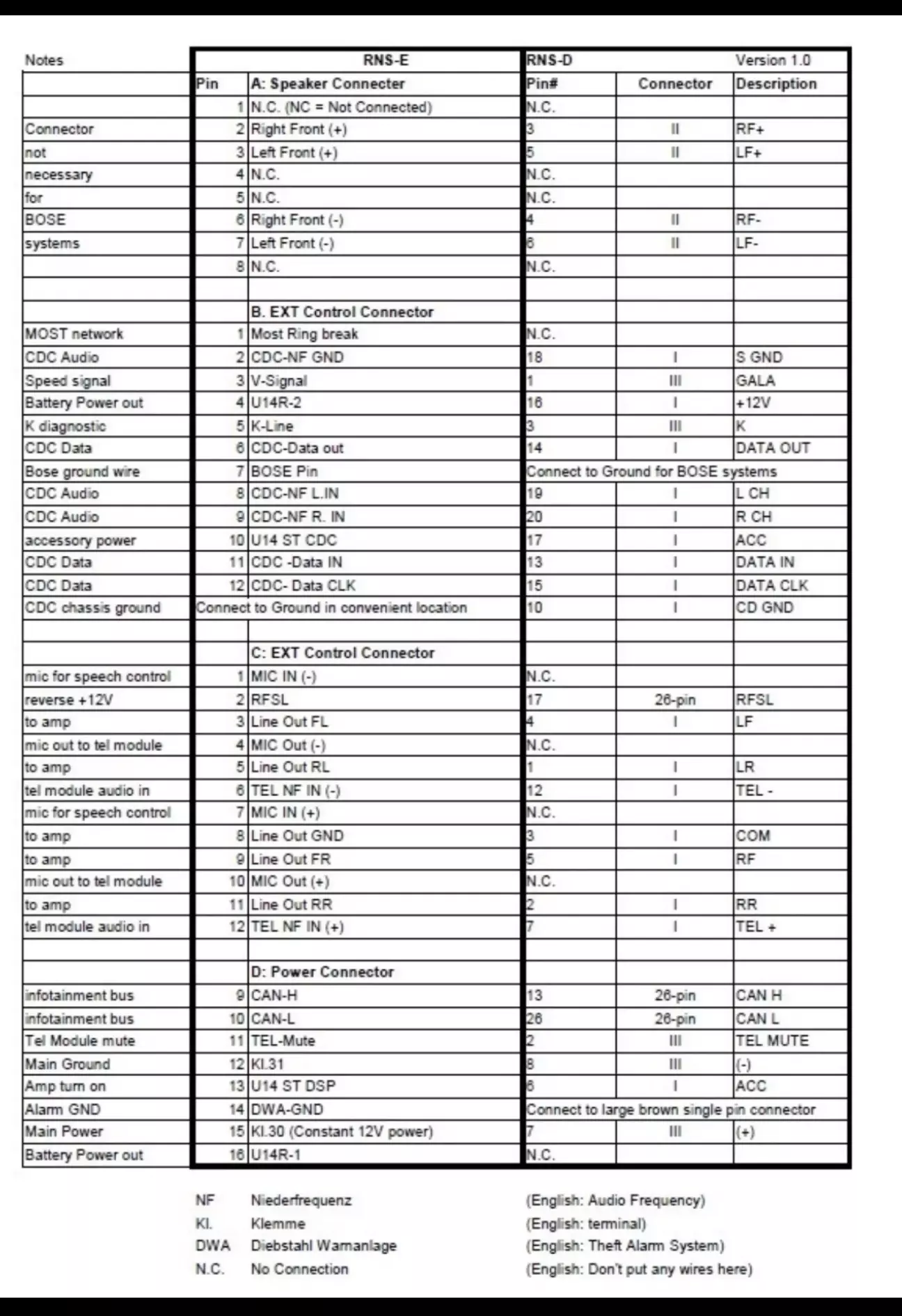

Схема

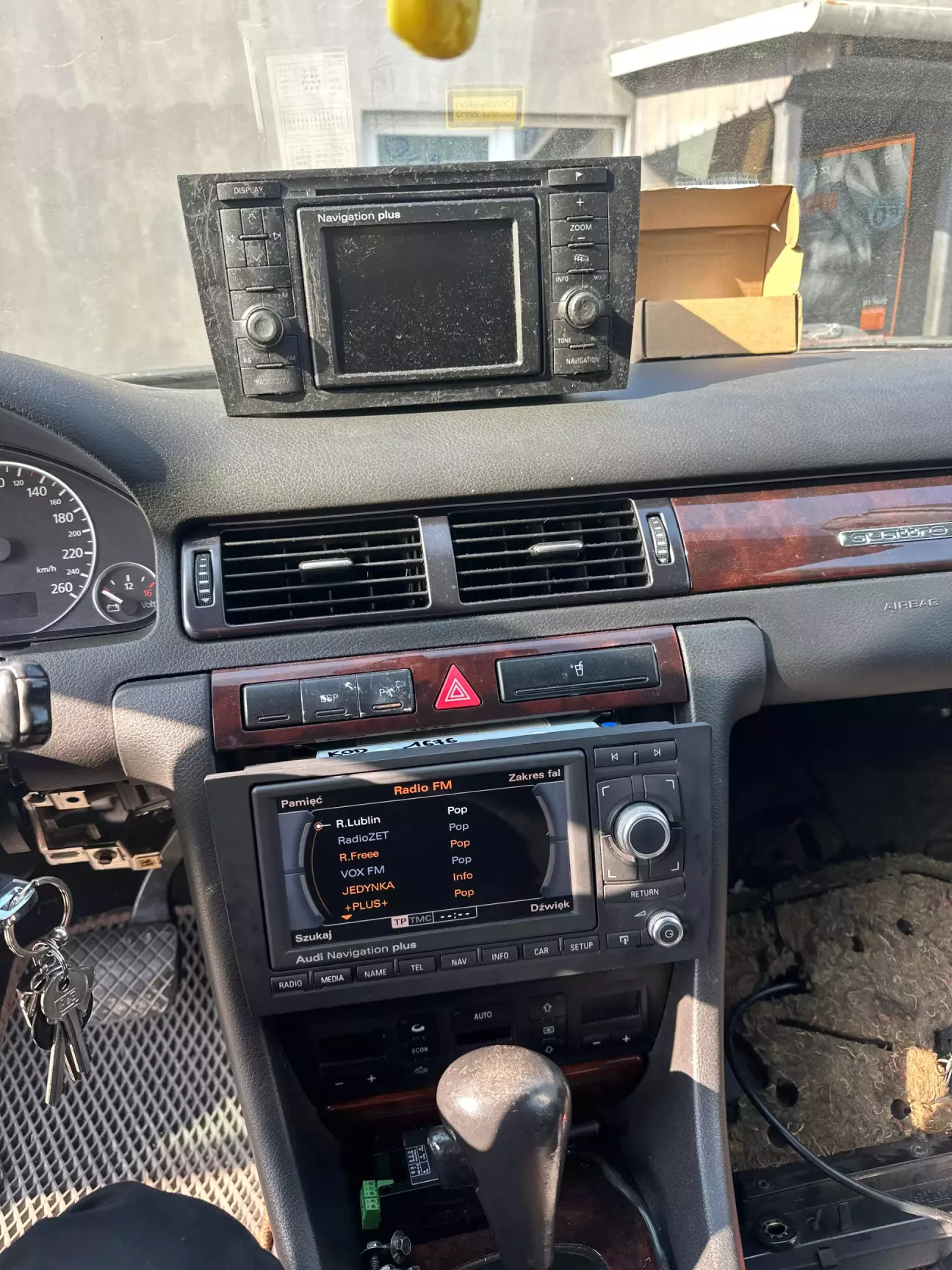

Різниця просто космічна,як візуально так і по якості звуку

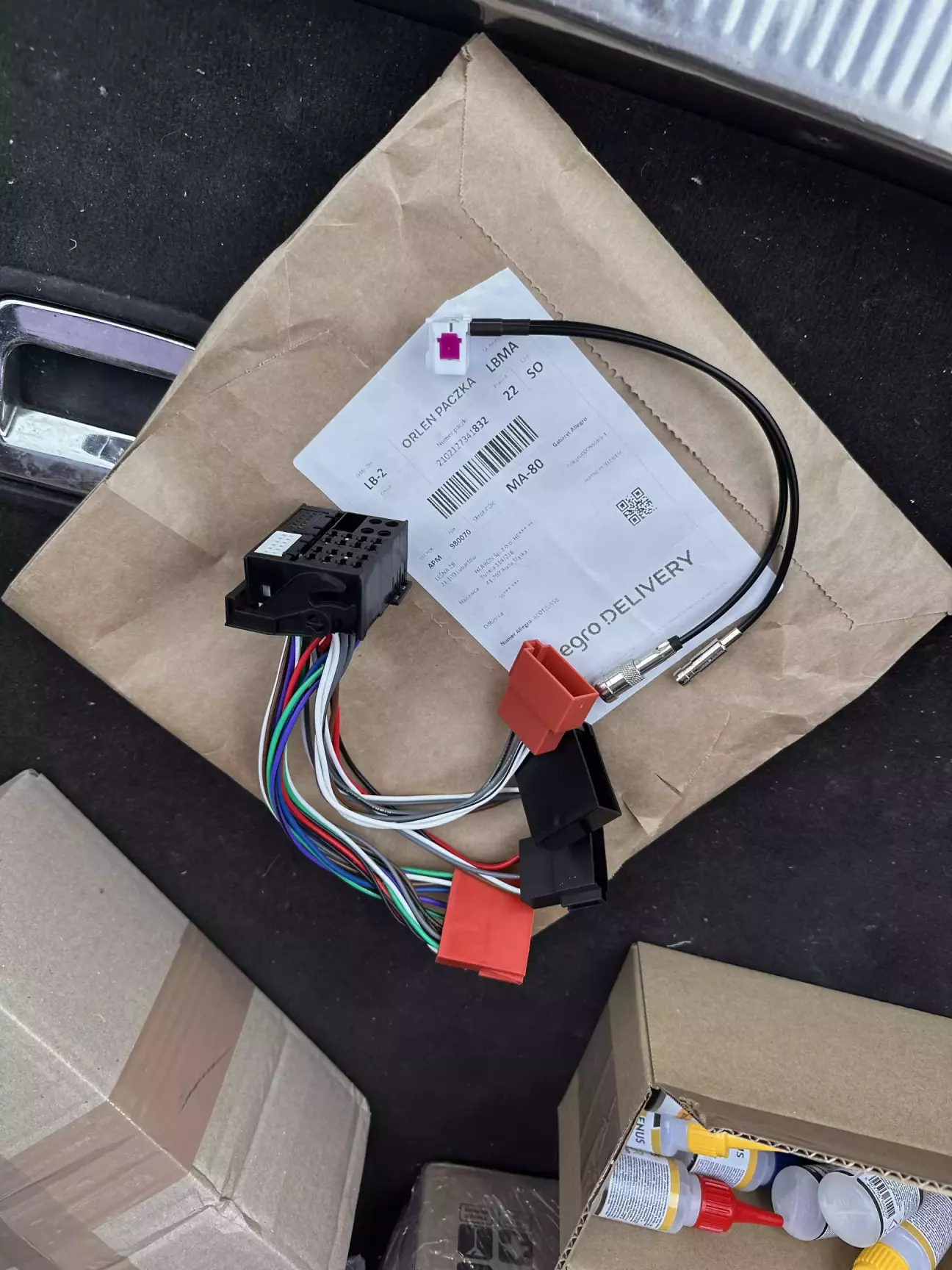

Квадлок та перехідник на радіо

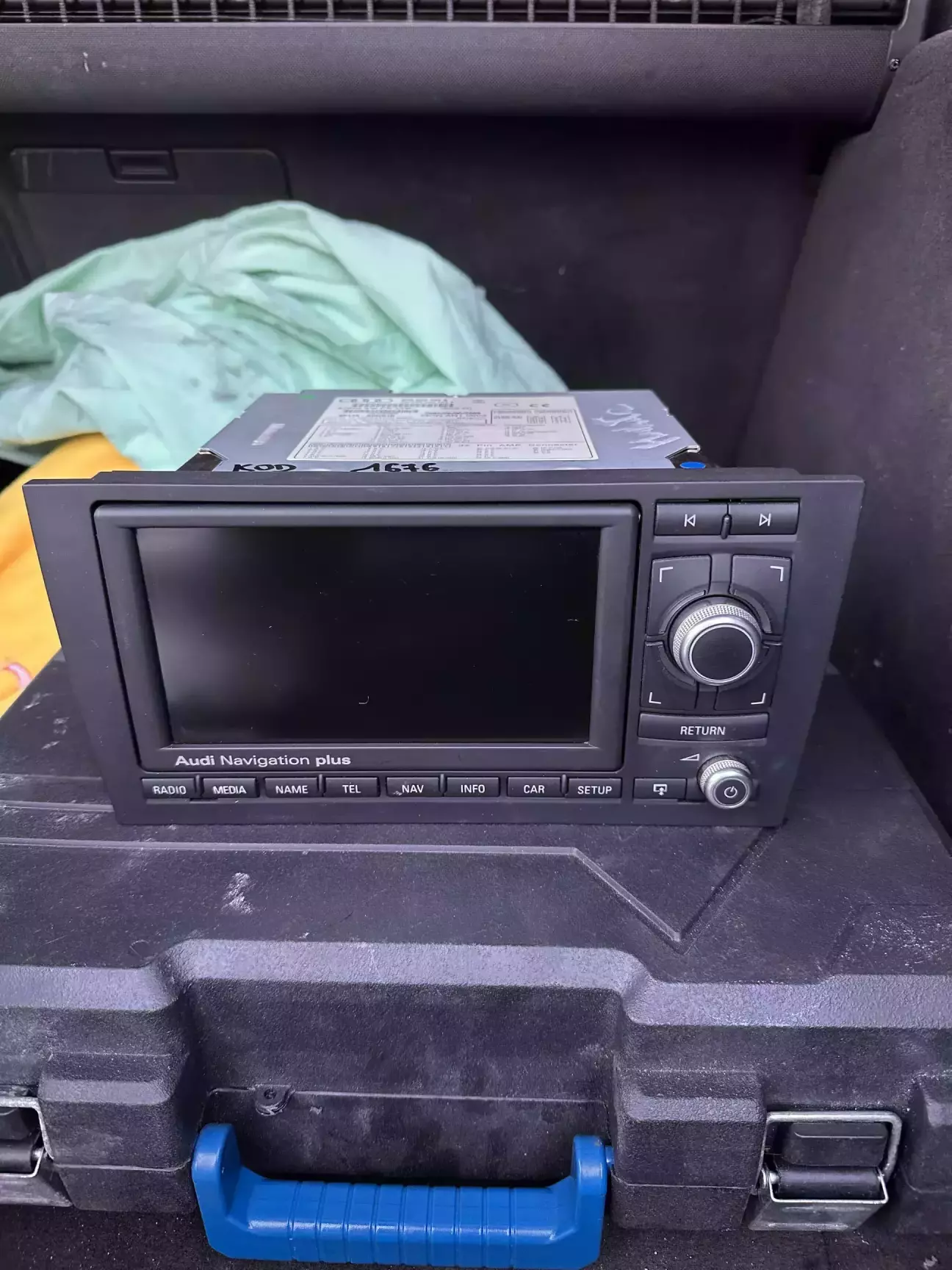

RNSE PU

Бажаю міцного🤝🤝🤝🤝

Приїхала моя ще одна плюшка,і це RNSE PU,розказувати і розжовувати багато нема чого бо в інтернеті повно вже оглядів та інструкцій для її в становлення…

Від себе хочу лише додати маленькі моменти які вам полегшать життя і зекономить купу часу…

Отже,квадлок який ви купите,має не повну розпіновку,тому треба буде допінувати CAN H та CAN L,їх беремо з 26-ти пінвої фішки RNSD,піни 13 та 26,їх треба зʼєднати з пінами 9,10 на квадлок тут в принципі нічого тяжкого нема,просто кладіть 3 магнітоли і перевіряйте розпіновку

Видаляйте фішку яка має 3 дроти,я її звільнив від пінів і дроти лишив,може колись знадобляться,фішка просто буде заважати магнітолі,там і так місця не багато

CAN H та CAN L,так просто працювати не буде,тому ліземо під кермо,знаходимо там модуль TMC,і на ньому треба зробити 2 речі:

від нього відʼєднати антени і зʼєднати між собою
витягнути розʼєм і там зʼєднати між собою піни CAN H,CAN L ( хтось ставить перемички,я просто дістав піни і скрутив їх між собою.

Тепер майже все,залишилось тільки підключити VCDS,закодувати майфун під ваше авто,перезавантажити магнітолу і все

Після цих маніпуляцій у вас буде на панелі писати інфо зверху про радіо та музику,буде вимикатись майфун коли дістаєте ключ з запалення та будуть світити кнопки на магнітолі.

Дякую за увагу 🤝🤝🤝🤝🤝
