Доработка панели приборов. Часть 1 (приборы)

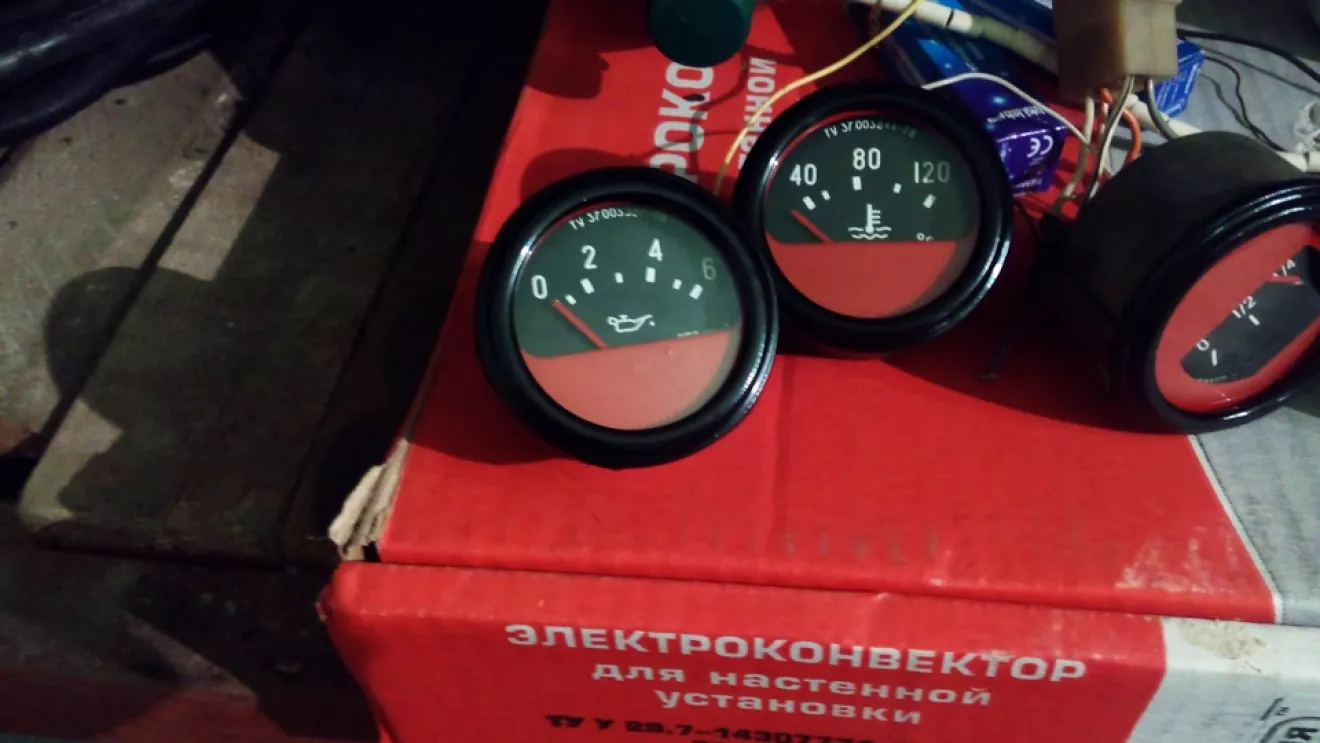

Начну с панели. Панель я начал делать очень давно, еще до начала кап. ремонта машины. И так как уже подходит время к собиранию москвича, решил это дело закончить, а именно нужно обтянуть панель. В моем городе за адекватную сумму и нормальным качеством мастеров не нашлось, а может просто не захотели морочиться, панель и вправду не из легких в обтяжке, но зато нашелся мастер в этом деле на Drive2. Тут небольшая реклама: skipidar0 . Этот человек без проблем согласился сделать мою панель. Ну а пока панель в работе, решил доделать до ума приборы. Итак справа будет стоять 5 круглых датчика, за основу (диаметр) взяты датчики от ГАЗ-53, вернее от него станут датчик указателя давления масла и температуры, для остальных использовались только корпуса от ГАЗоновских датчиков, а именно: указатель топлива и вольтметр (ВАЗовские) примудрил в корпуса ГАЗ датчиков и экономайзер (был вообще выносной в отдельном корпусе с креплением на болту) тоже всунул в корпус датчика ГАЗ. Мороки было не мало это все подгонять, а все ради того чтоб все датчики были одинакового диаметра.

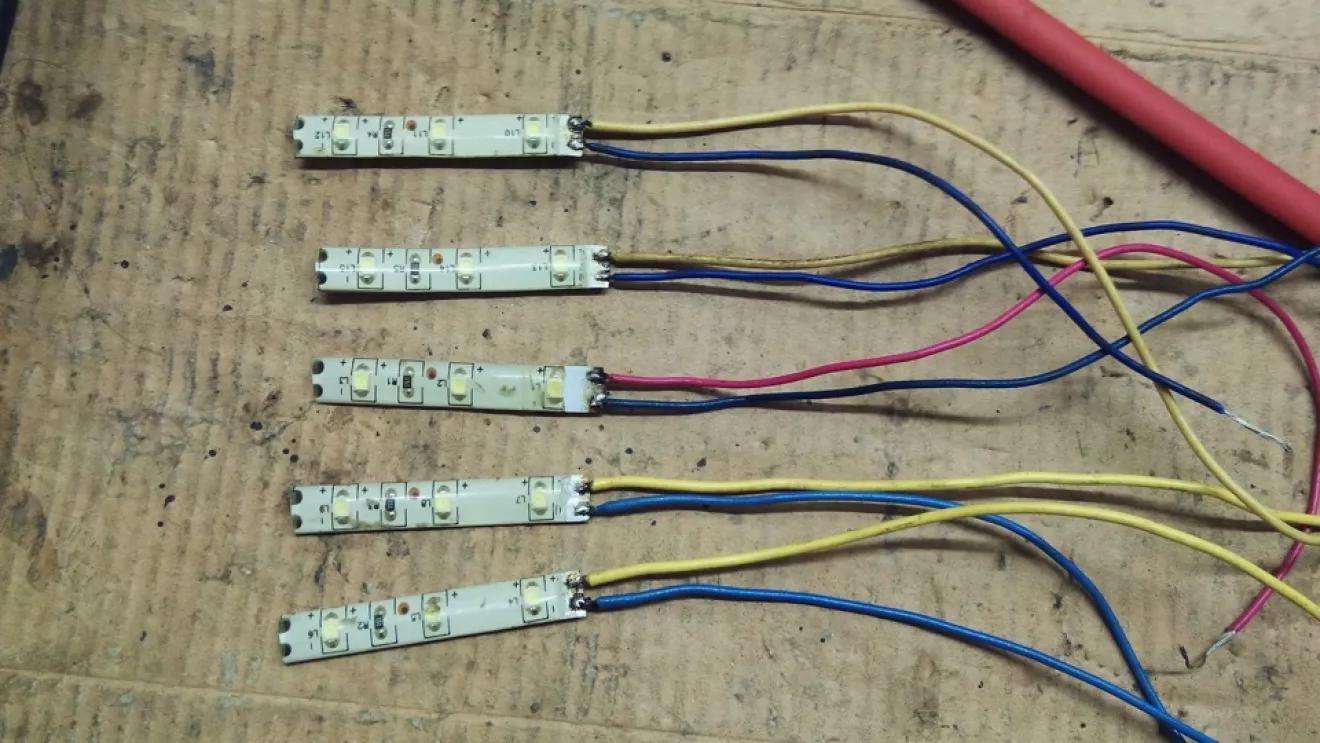

Потом начал химичить подсветку этих датчиков, так как родные обычные лампочки просто ничего не подсвечивали взялся за светодиодную ленту. Изначально думал сделать красную подсветку, но сделав один датчик, понял что она вроде и светит хорошо, но сам цвет (красный) тусклый какой-то, нужно присматриваться чтоб что то увидеть и решил сделать подсветку белой. Сначала сделал вот такие заготовки

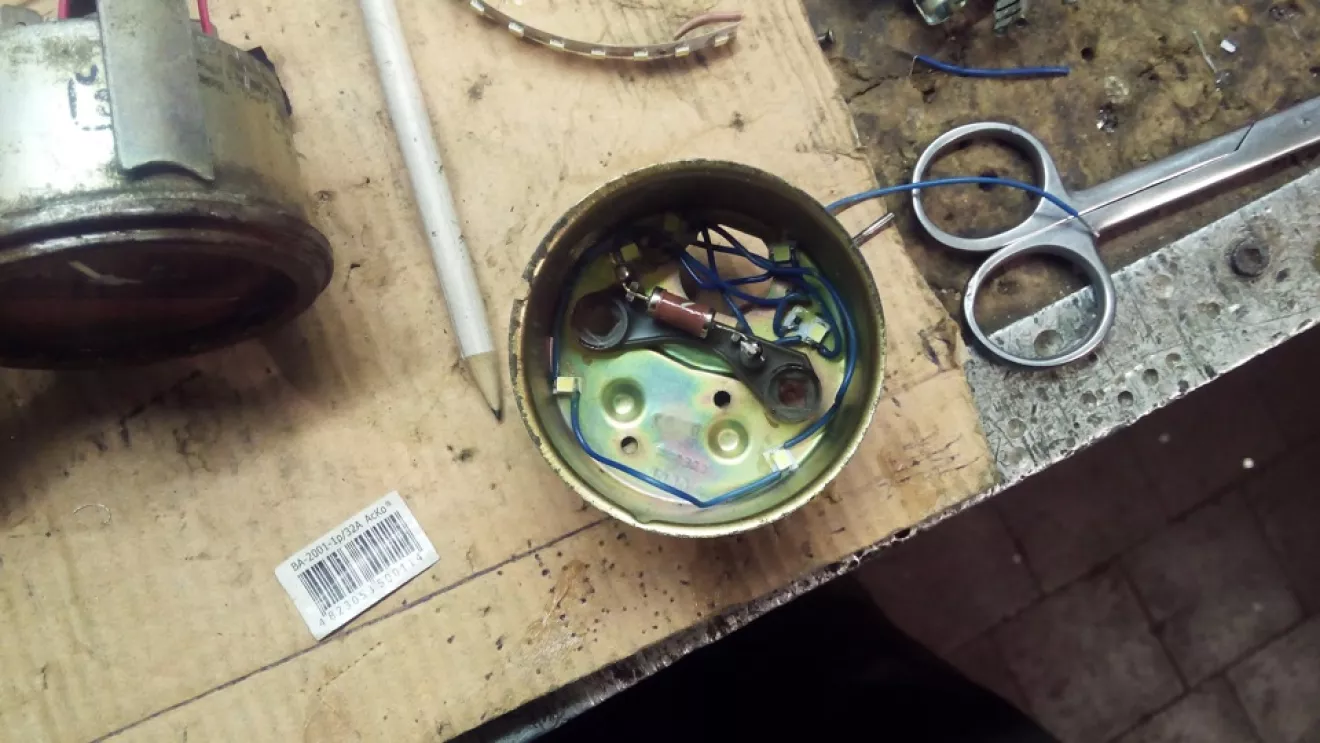

Лента самоклеющаяся, изначально прилепил ее к боковой стенке корпуса датчика и все собрав и подключив, понял что направление света в датчике идет по вертикали и шкалу оно освещает плохо, нужно лепить на заднюю стенку чтоб свет бил как бы тебе в лицо (как стояла родная лампочка) но загвоздка, на задней стенке почти нет места для этой ленты, там крепление внутренностей датчика, немного подумал и обошел эту проблему, опять паяем

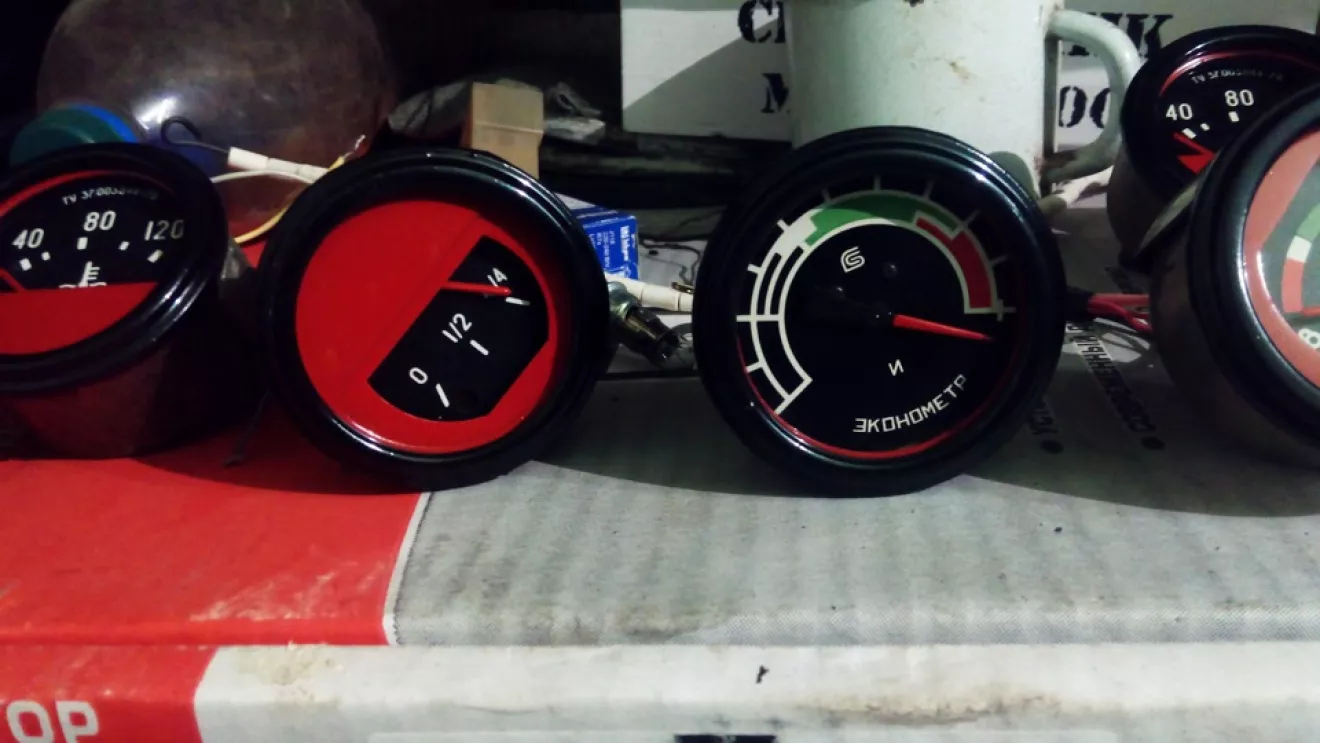

После сделал остальные четыре датчика также, свет понравился. Подсветку не фотографировал будет в следующей части, со всеми приборами. Ну и покрасил ободки вставки и стрелки датчиков, вышло неплохо

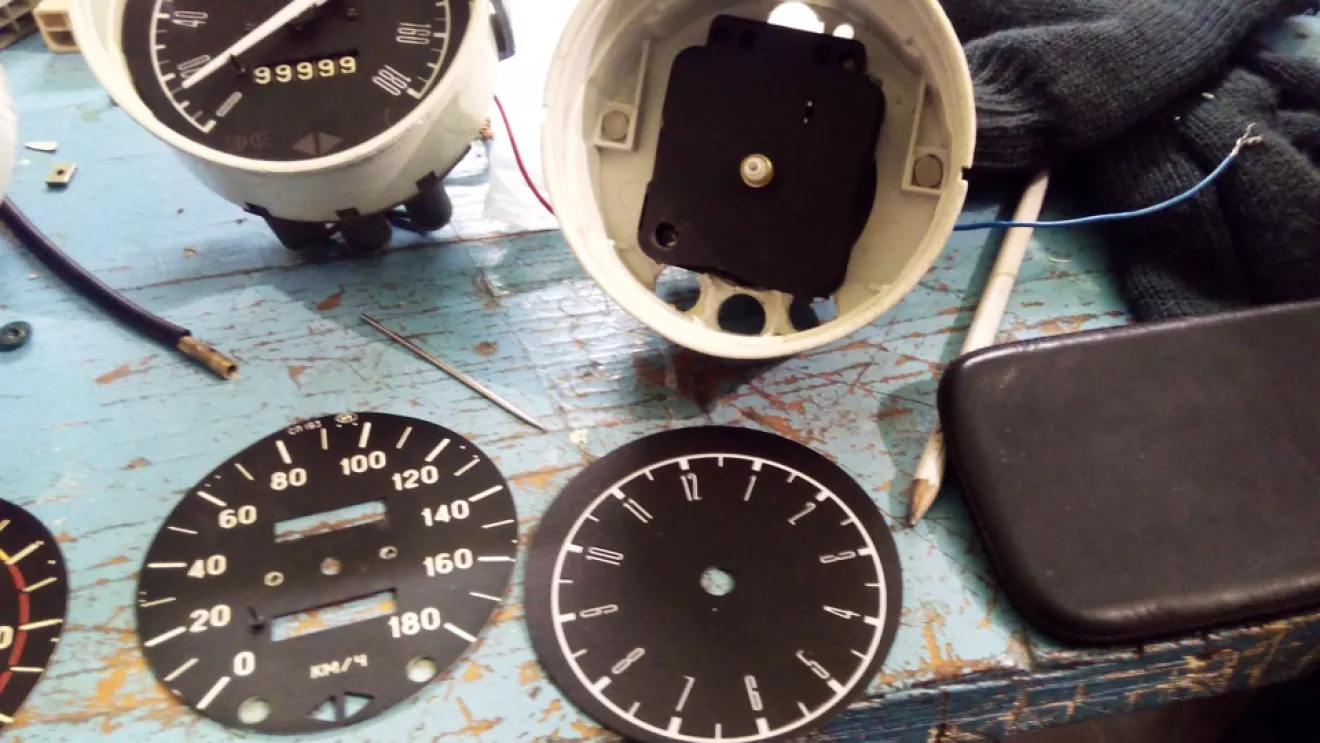

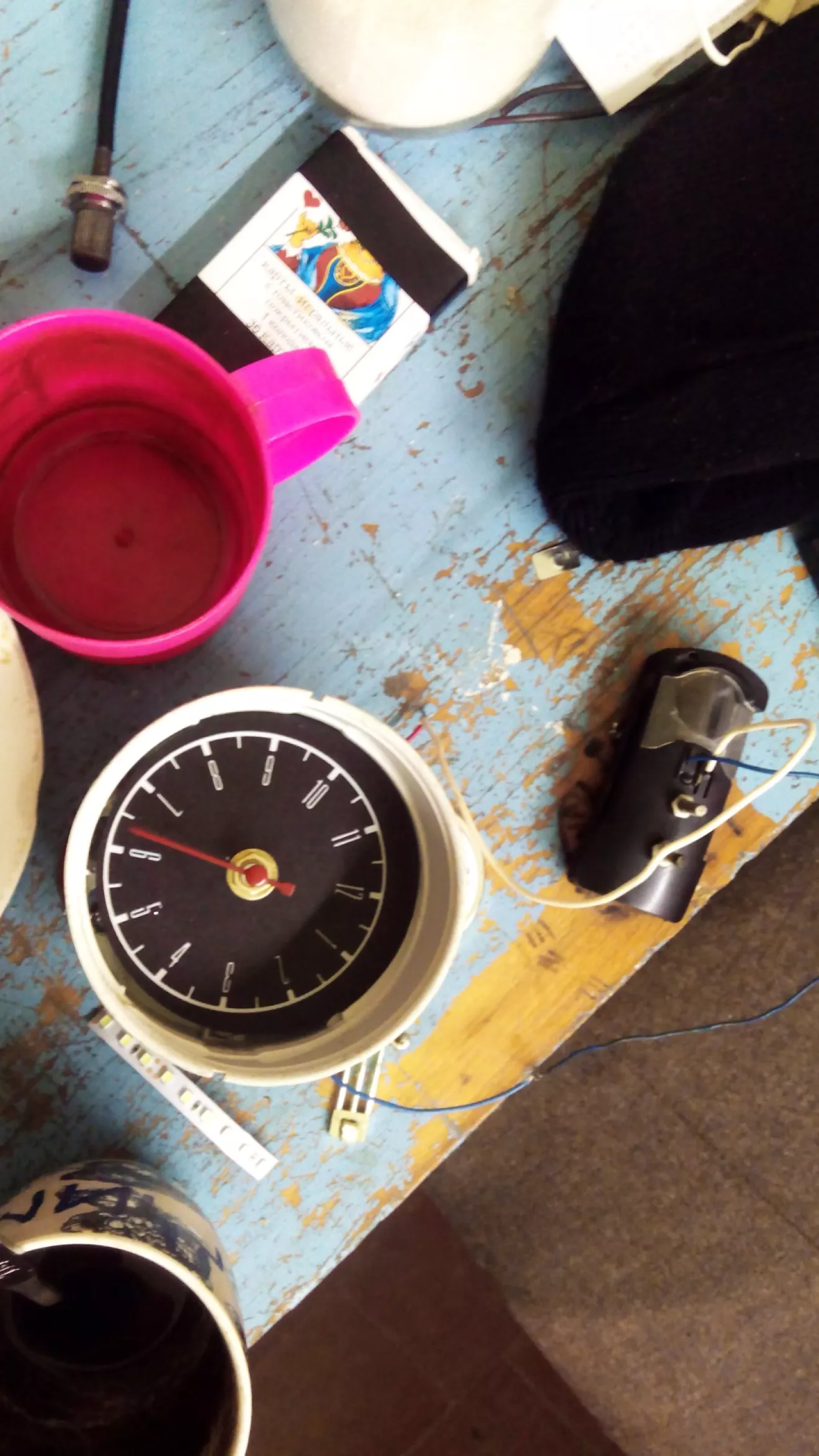

В основную приборную панель решил поставить: спидометр, тахометр ВАЗ 2106-03 и часы. На счет часов, взял корпус спидометра того же ВАЗа, внедрил туда механизм обычных настенных часов, подрезал и покрасил стрелки, и вывел отдельный корпус для батарейки, а да чтоб регулировать часы вывел из копуса барашку, придетца лазить рукой под панель.

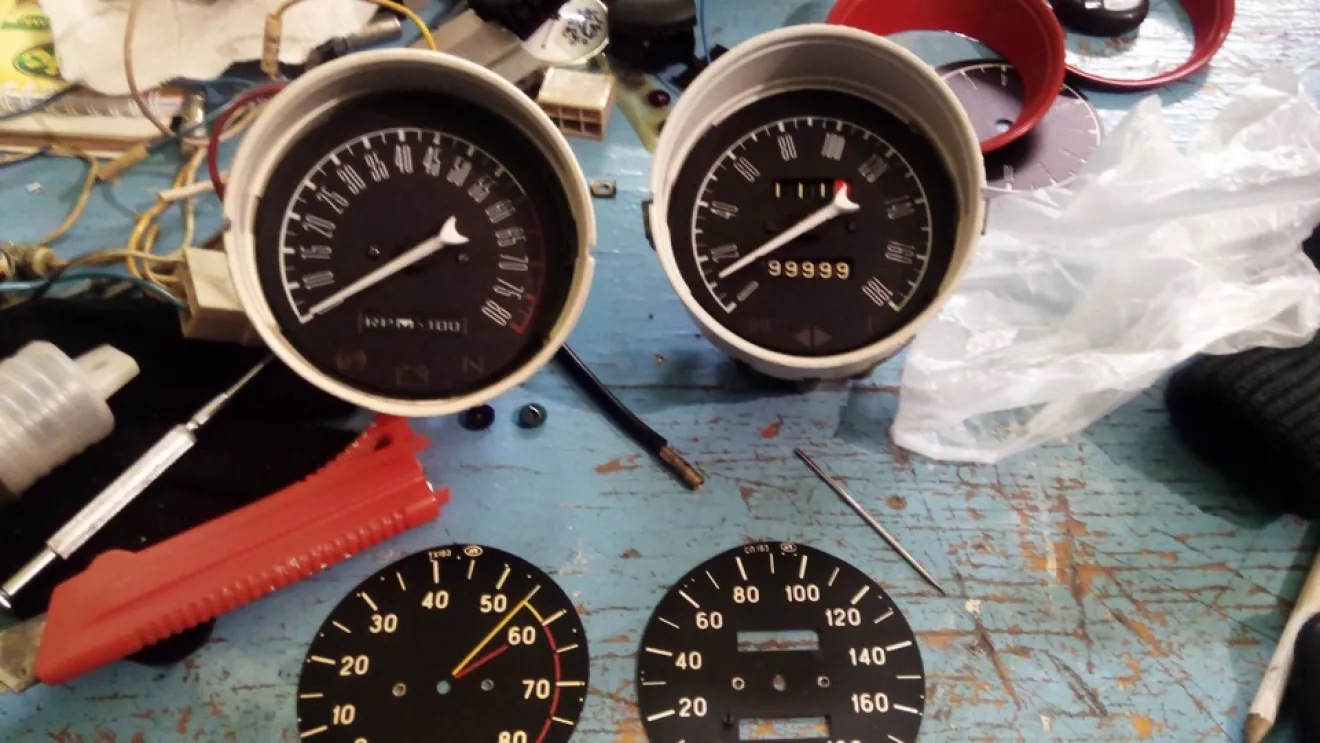

Потом случайно на сайте ОЛХ нашел человека который делает любой дизайн шкал, и заказал три шкалы: спидометр, тахометр и часы по размеру спидометра, в шкалах светятся цифры, эти три прибора еще в доработке, готовые доделаю и выложу в следующей части

Пока все. Спасибо всем кто следит за моей машиной, не забываем лайкать и комментировать)
