#04 Ремонт LED стопів

Всім привіт!)

І мене спіткала біда із led стопами (багато бачив подібних записів, наживо теж зустрічав)

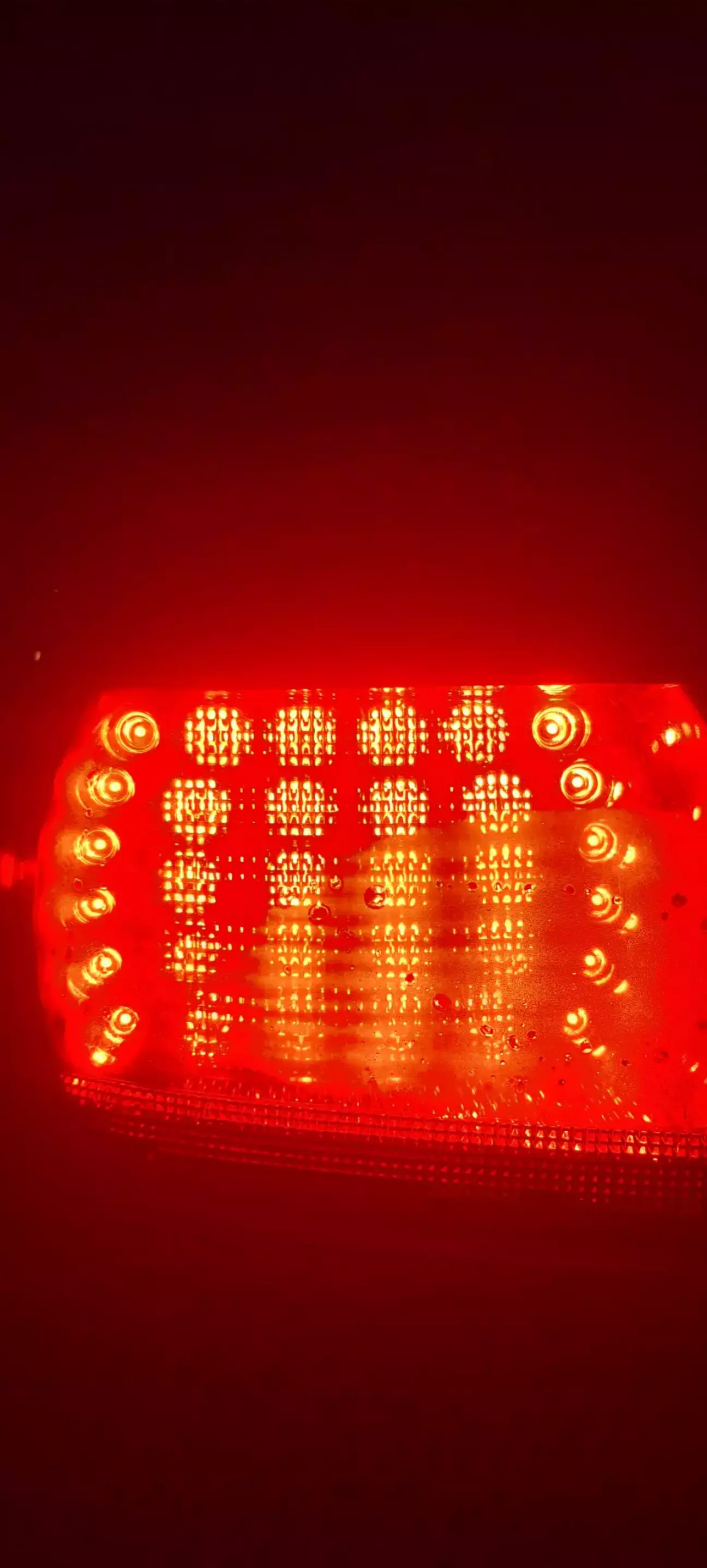

Отаке сталося:

Фактично, згорів один.

Але потухла група з трьох (підключені послідовно), в через розбаланс паралельних, інші трохи тьмяні (потім це спостерігав в процесі пайки).

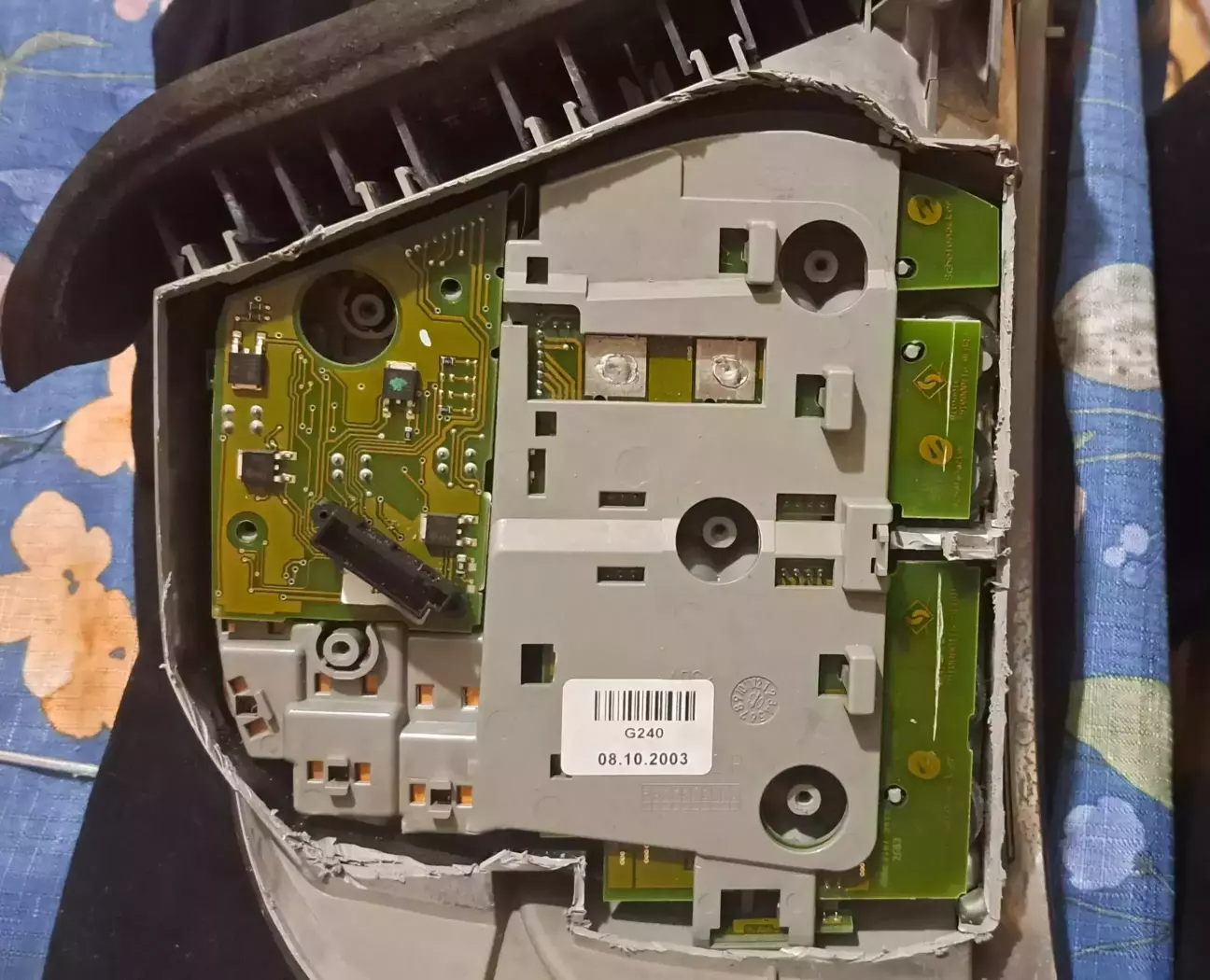

Знімаємо і відкриваємо:

Зрізав верхню частину дремелем.

Багато хто відкриває з боку скла фари самої.

Але тоді читав різні варіанти на NAM3 форумі, це спосіб здавався зручнішим, через відсутність необхідності вклеювати скло.

Нічого складного, головне обережно в кутах, шоб не порізати плату.

Назад все залежно бітумною стрічкою.

Власне, ремонт:

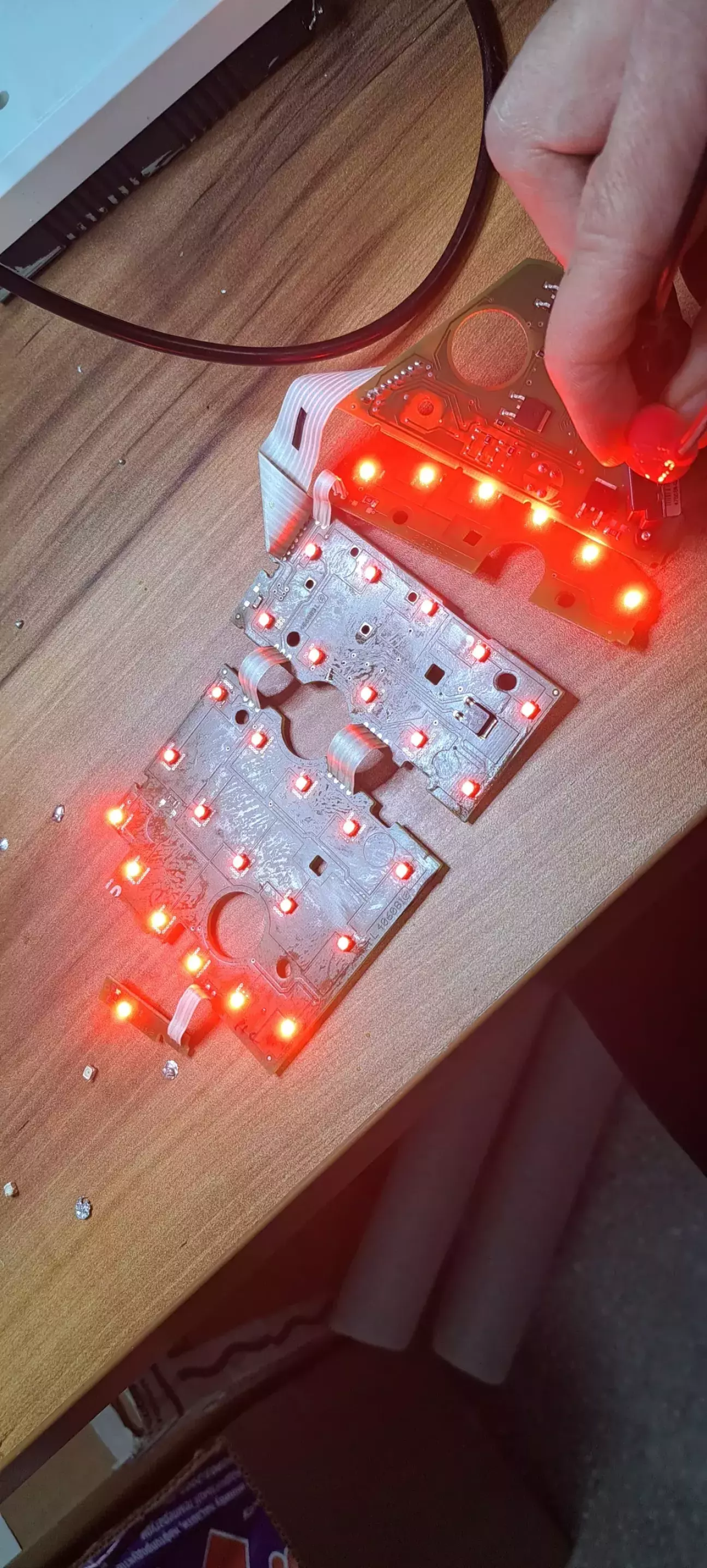

Тут добре видно, шо світлодіоди на заміну дуже гарно влучають в колір (тут орієнтовно половина замінена вже).

Готово:

Загалом, як казав вище, несправний був лише один.

Але міняти всього один мені здалося не надто гарною ідеєю на фоні затрачених зусиль, тому я поміняв усі включно із лєдами поворотніка.

Світлодіоди використовував з магазину lighthouse.com:

https://lighthouseleds.com/5mm-piranha-led-yellow-ultra-bright-9-000-mcd.html

https://lighthouseleds.com/plcc-4-1210-3528-smd-led-red-ultra-bright-1500-mcd.html

Із стопами легше, бо вони стають на на свої місця при пайці.

Із поворотніками тре кілька підходів, щоб вилучити в отвори у рефлекторах.

Тому поворотніки я паяв з одного боку, приміряв, тільки потім паяв повністю.

Рідні лєди плворотніка приварені точковою сваркою, котра легким зусиллям відривається від шини.

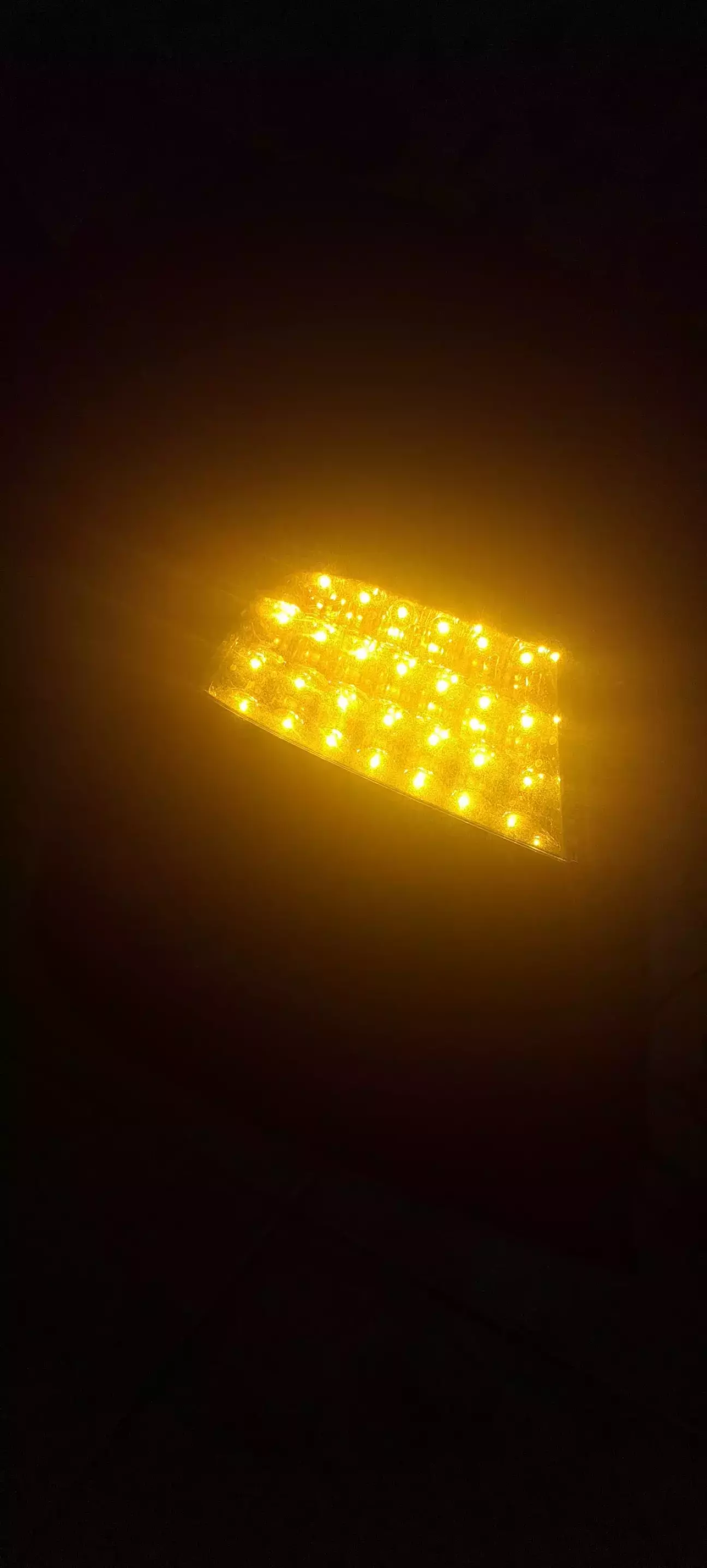

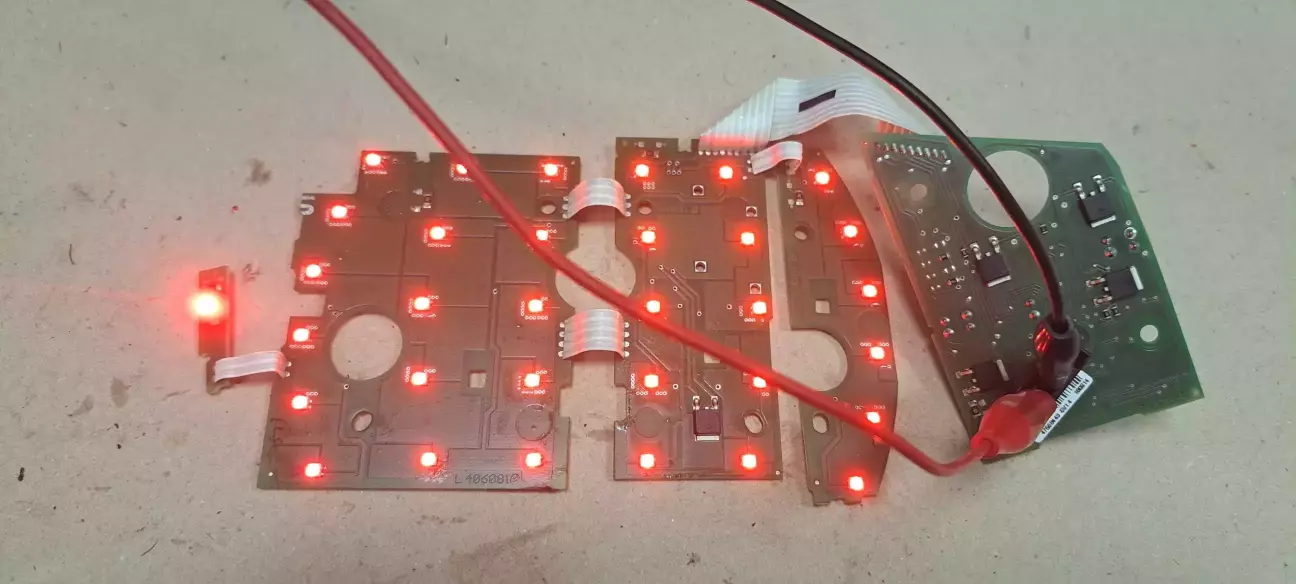

Перевіряємо.

Нижче шпаргалка з spin-out роз'єму для зручності:

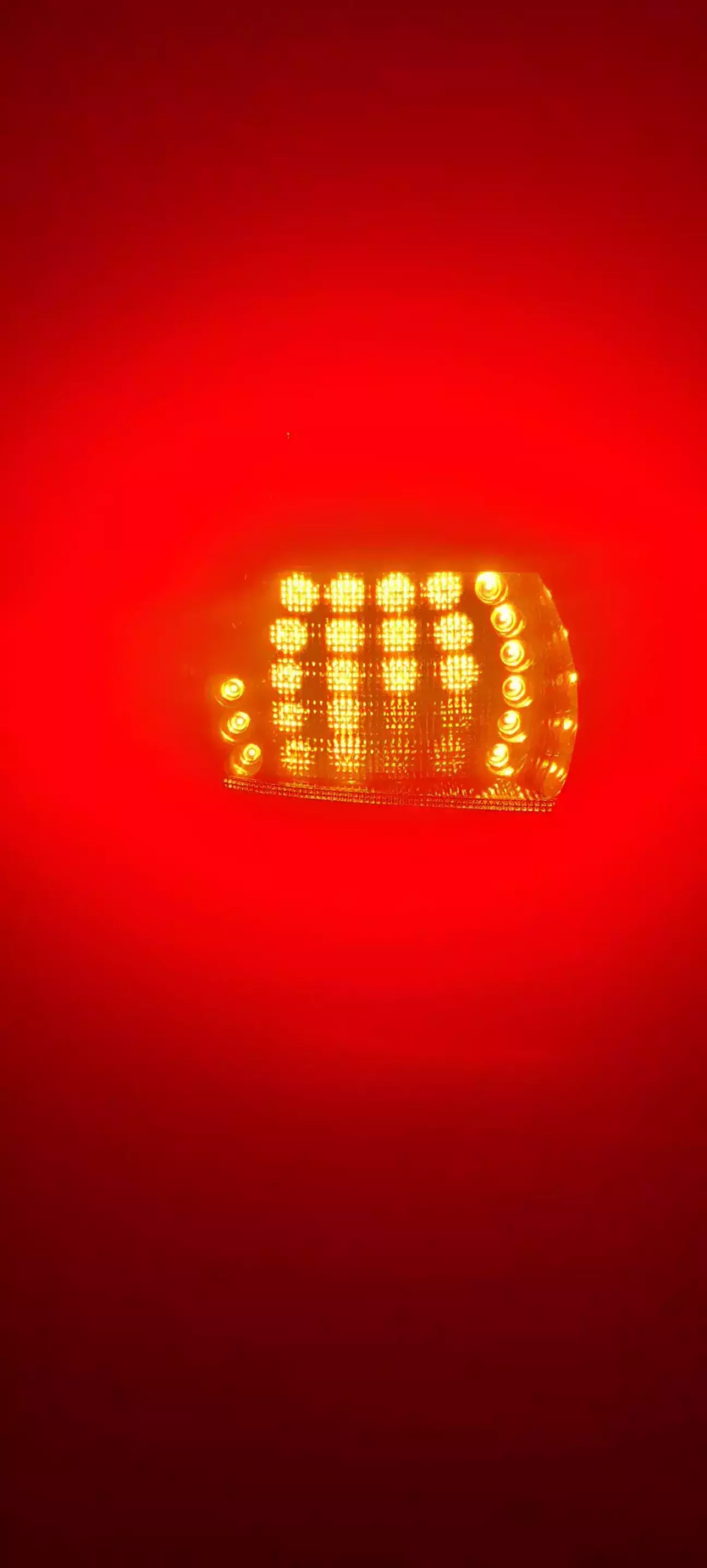

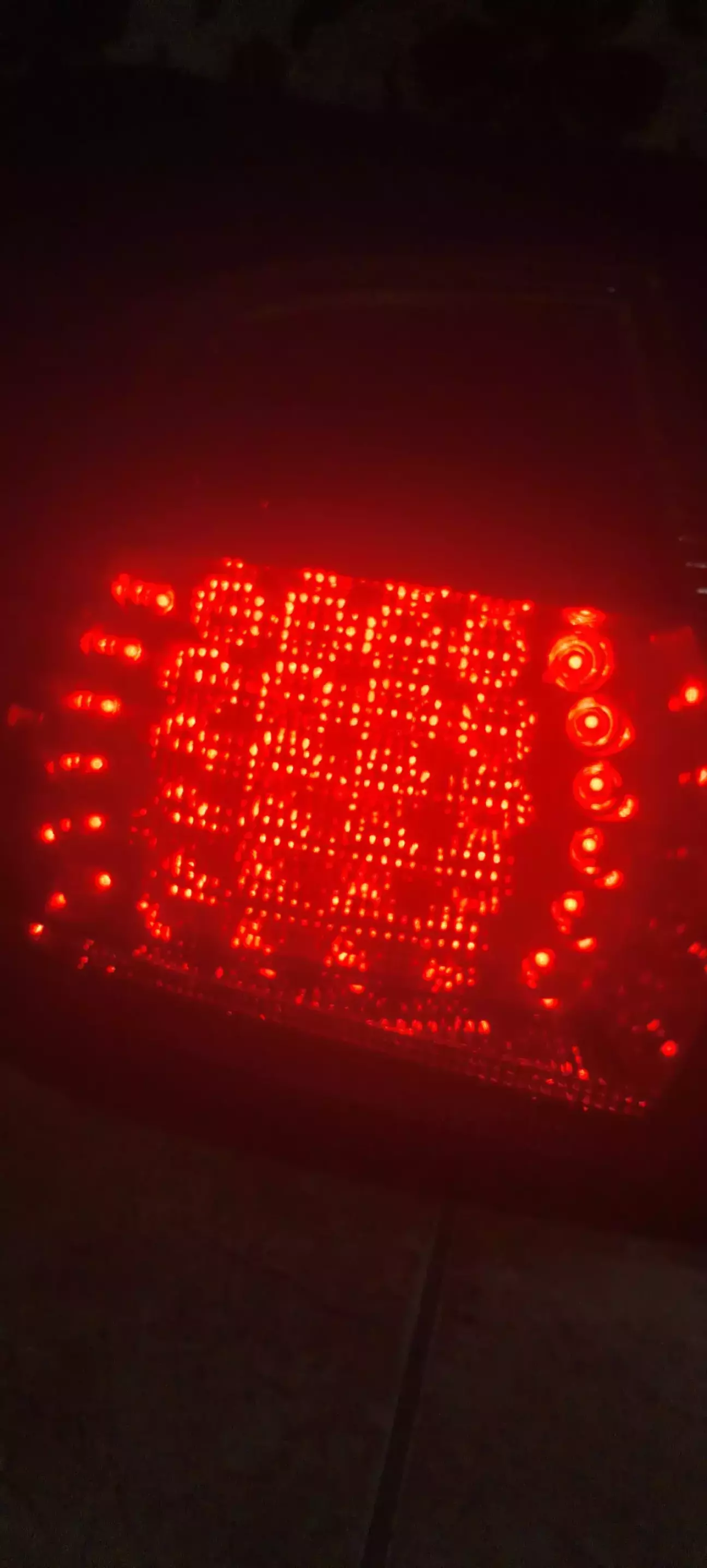

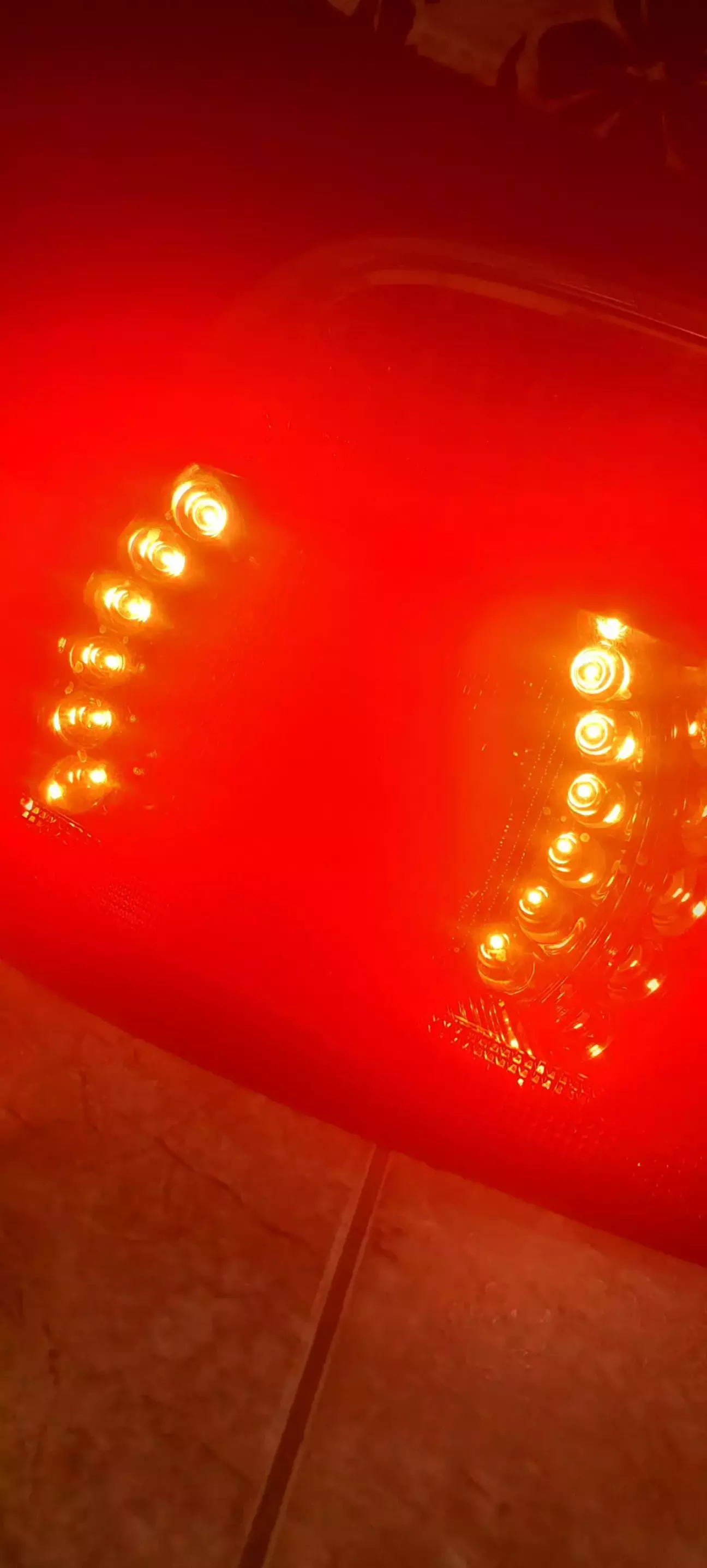

Маємо в результаті отаке:

Всьо працює як тре, модна збирати.

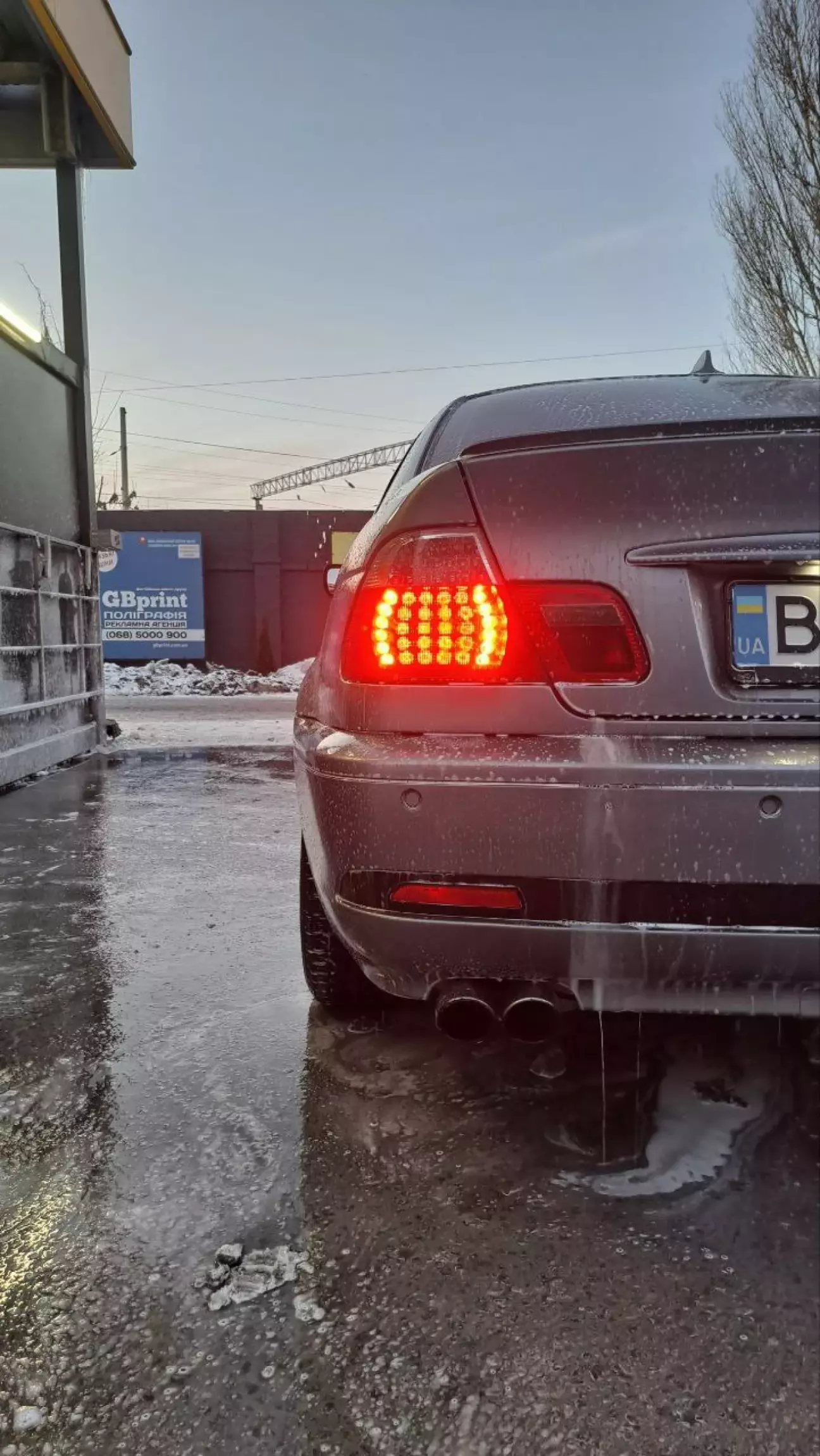

Як виглядає на авто тепер:

На черзі правий стоп (виключно превентивно, шоб вже не повертатися до цього питання).

Чекаю на світлодіоди і нагоду (бо для сторін тре доступ до фену 😊).

Сподіваюся, комусь буде корисно)

Всім дякую!)

UPD:

Прислухався до порад @OnlyOEM та проклеїв герметом для фар прозорим, шоб вже спокійно)
Дякую, шо ділитесь досвідом)
