Кондейные дела. S530A

Всем салют! Вот и наступил 2022год. С ним наступили не воплощенные задумки, полу готовые решения и желание… желание доделать это всё за год. Да, знаю, год в разрезе жизни это совсем мало и много одновременно. По факту, на сегодня у меня есть практически всё, чтоб стать и сделать кузов (кроме самого кузова донора правда). За ним накинуть STAGE3 и уже к лету 2023 года палить резину.
Так ли случится? Полу готовая машина может и будет, а вот в то, что будет "мишин комплитед" я честно верю слабо.
Одной опцией которой я обзавёлся ещё в 2020году был кондей. Тогда я за него отдал 500$. На полке он благополучно лежал уже более двух лет и вот настал тот день, когда я занялся вопросом.

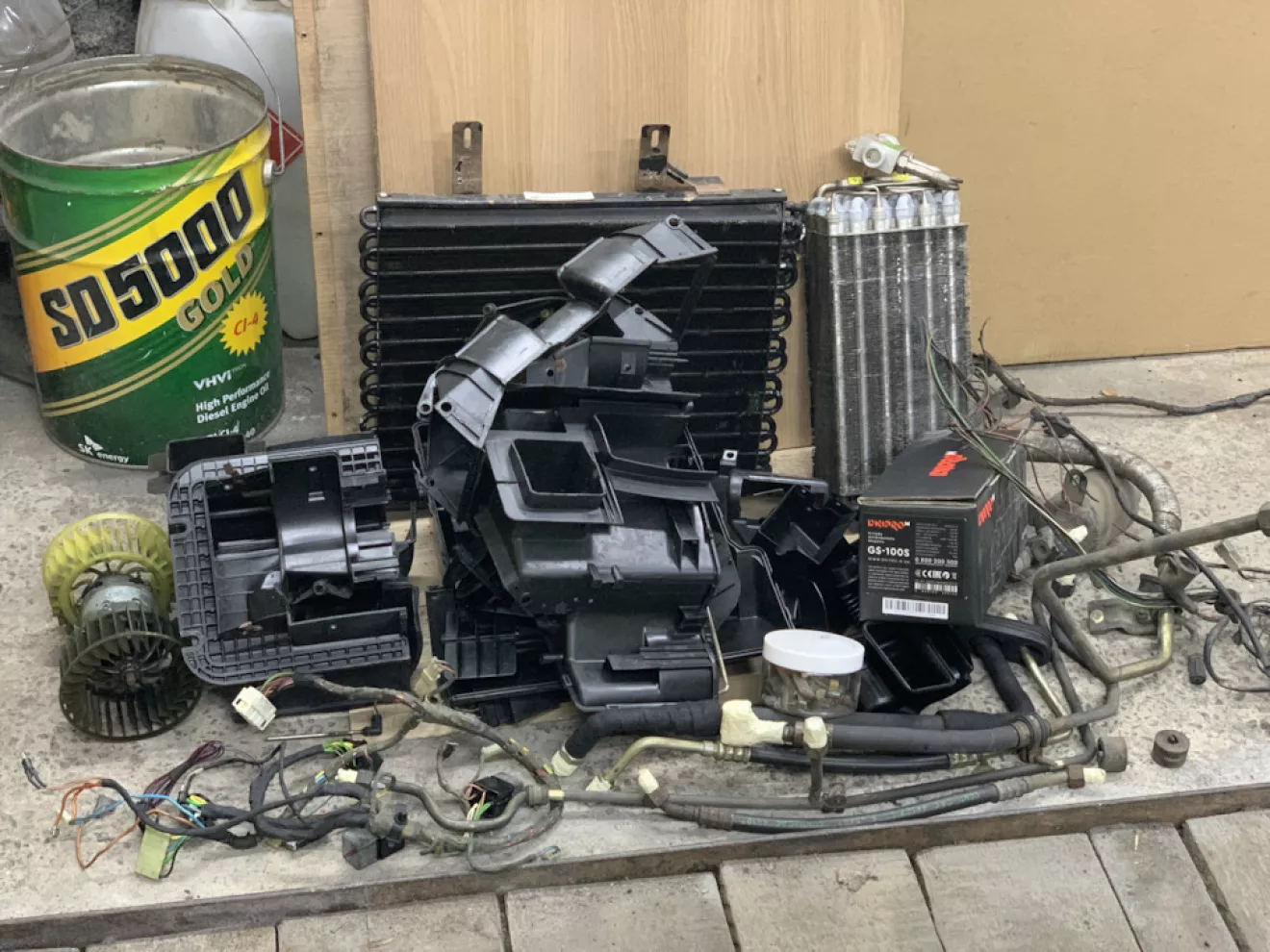

Занялся по той причине, что купил комплект донора кондея (второй полный комплект) за 200$.

Собрал один себе с хорошими заслонками, крышечками, шлангами. Второй продал тем самым отбив почти два комплекта)
Как это было сейчас вы увидите.

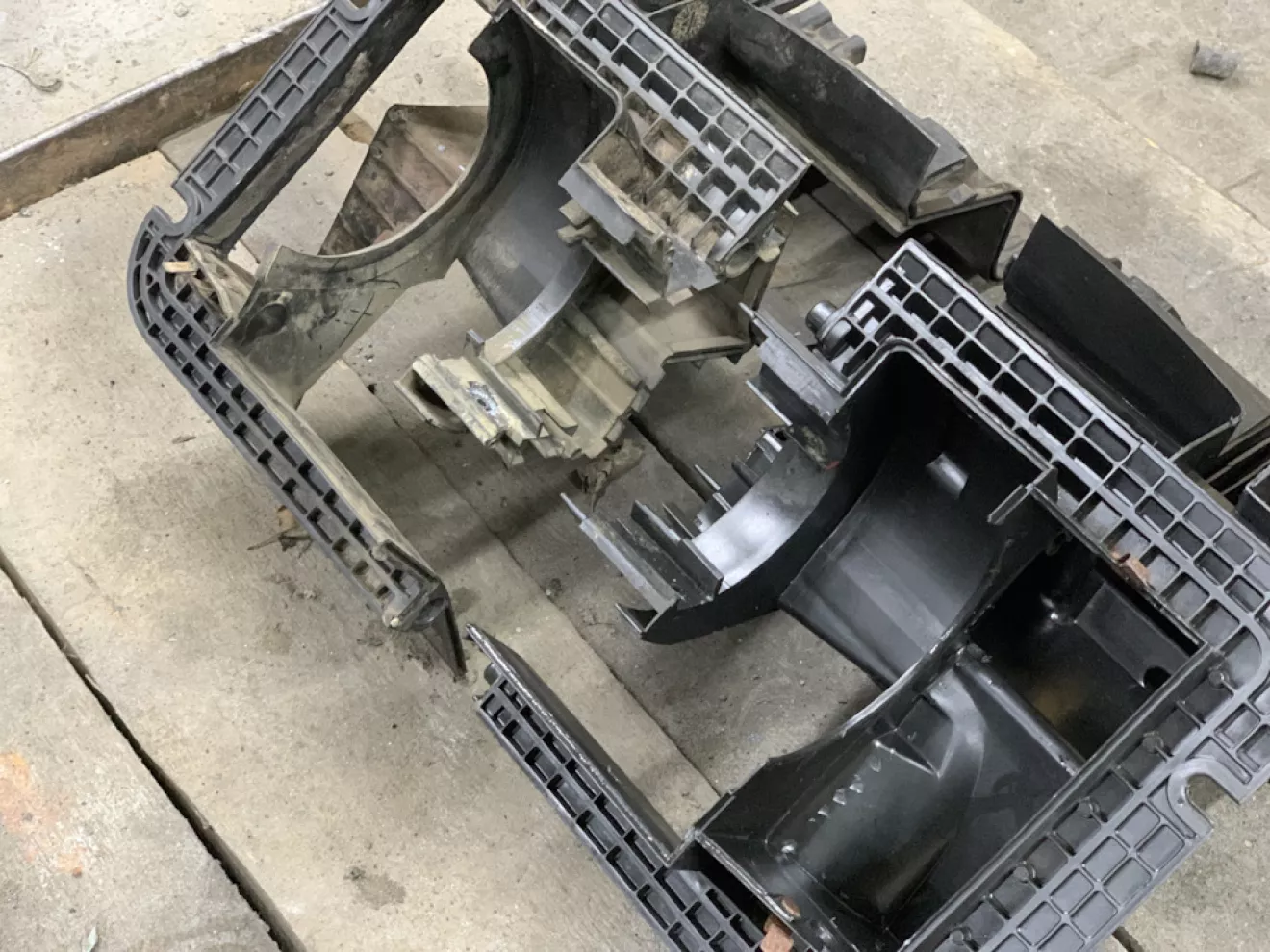

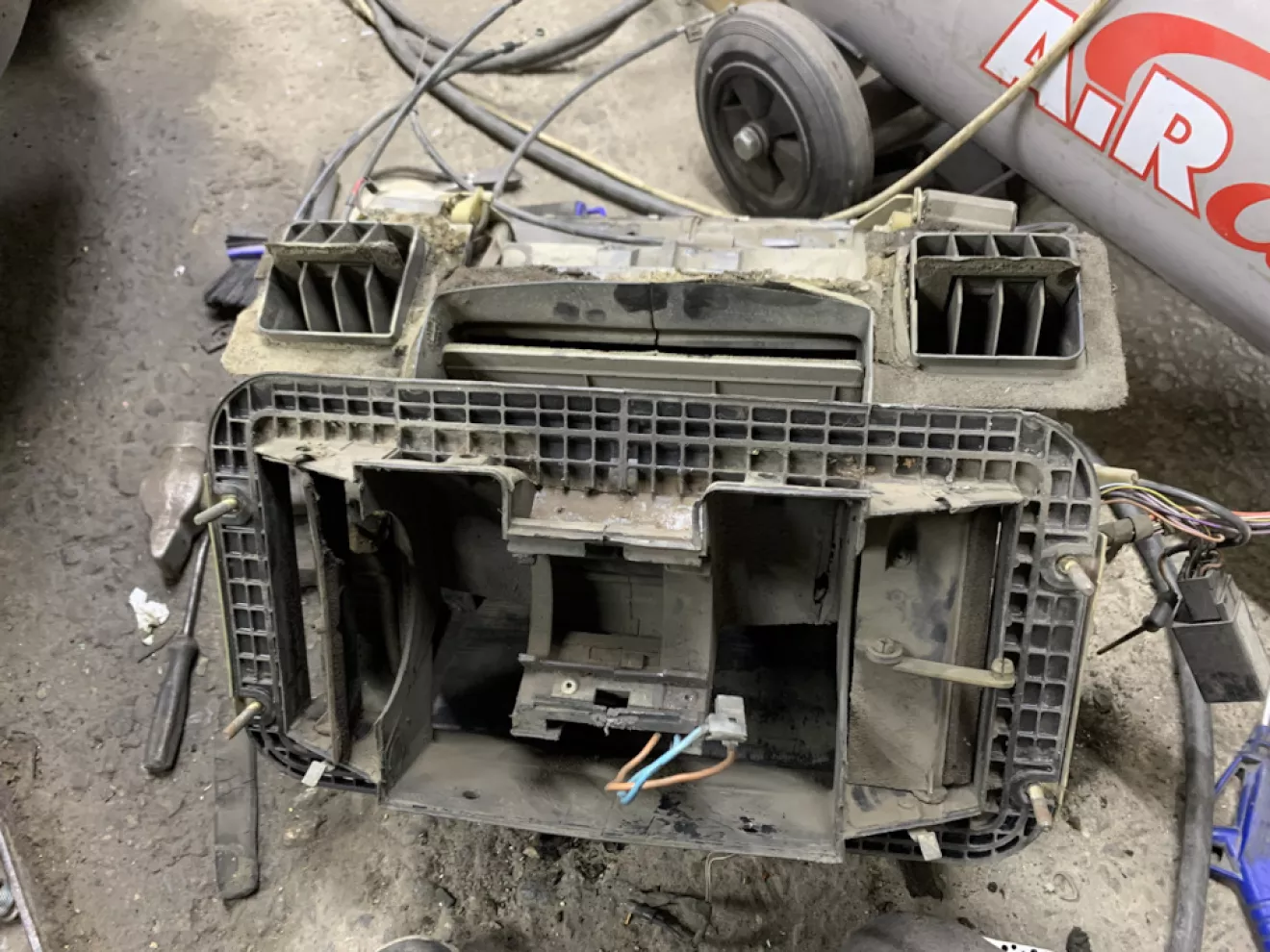

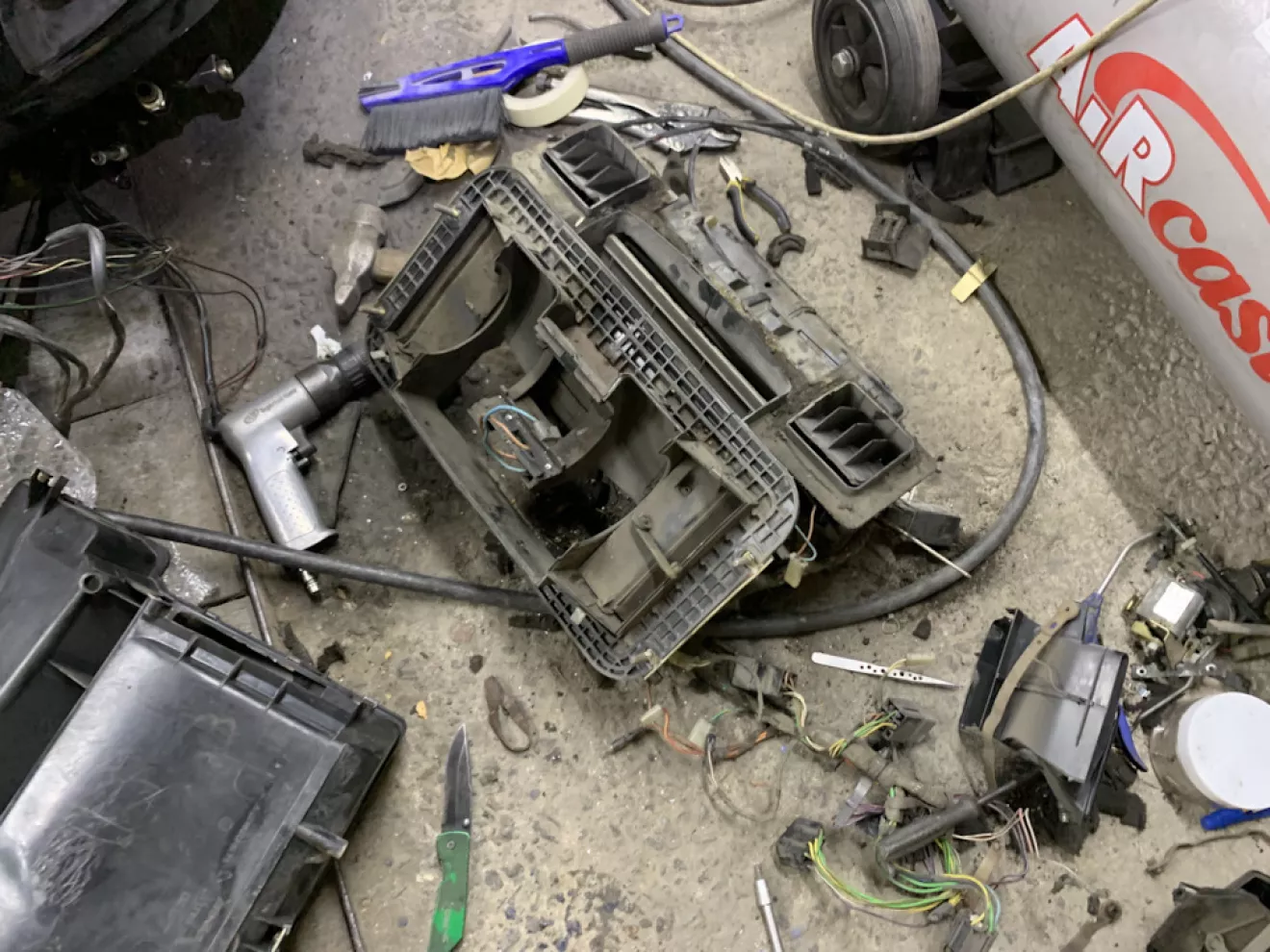

1. Разборка, дефектовка, сравнение состояние запчастей на двух печках и мойка своего комплекта.

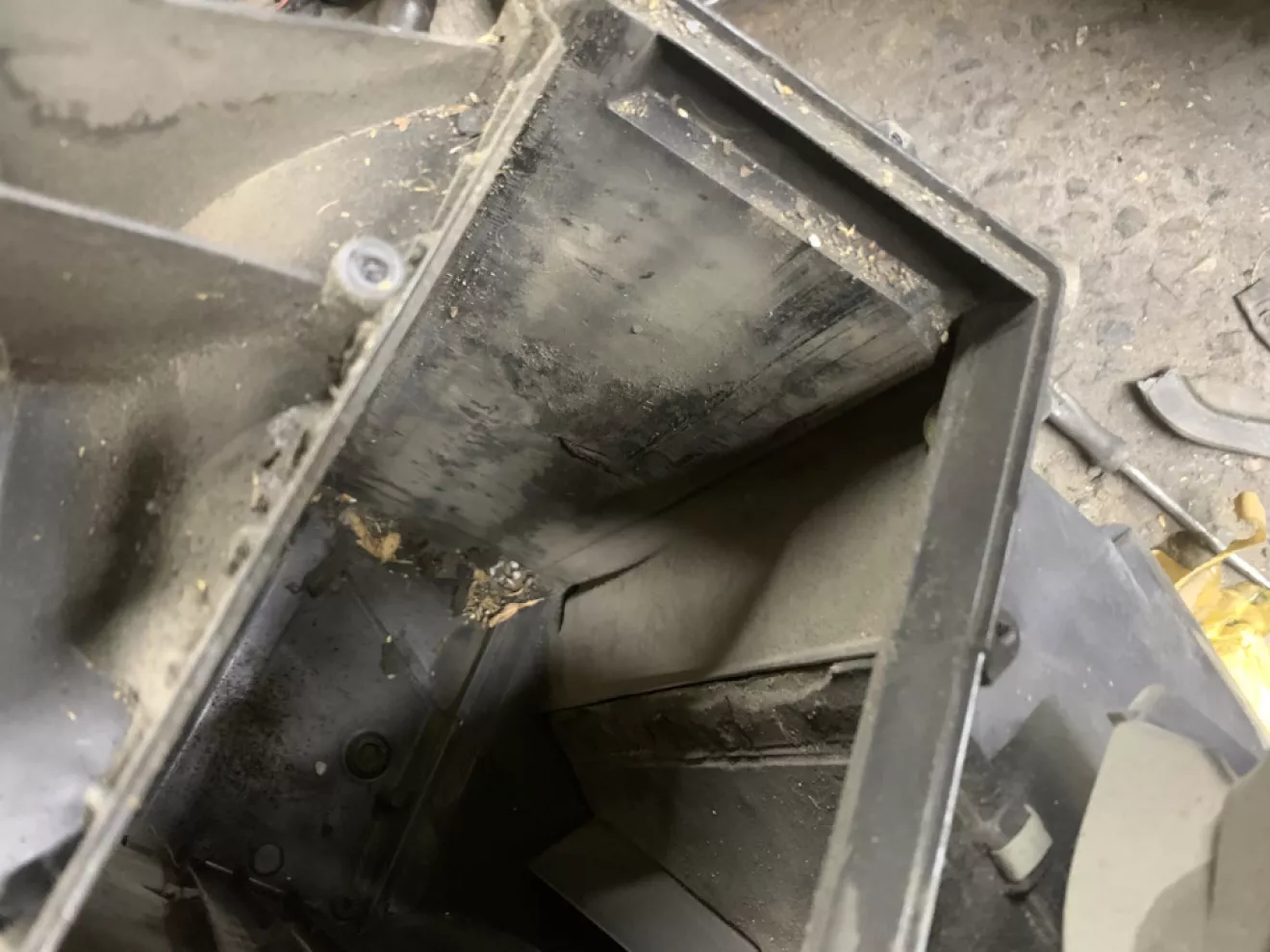

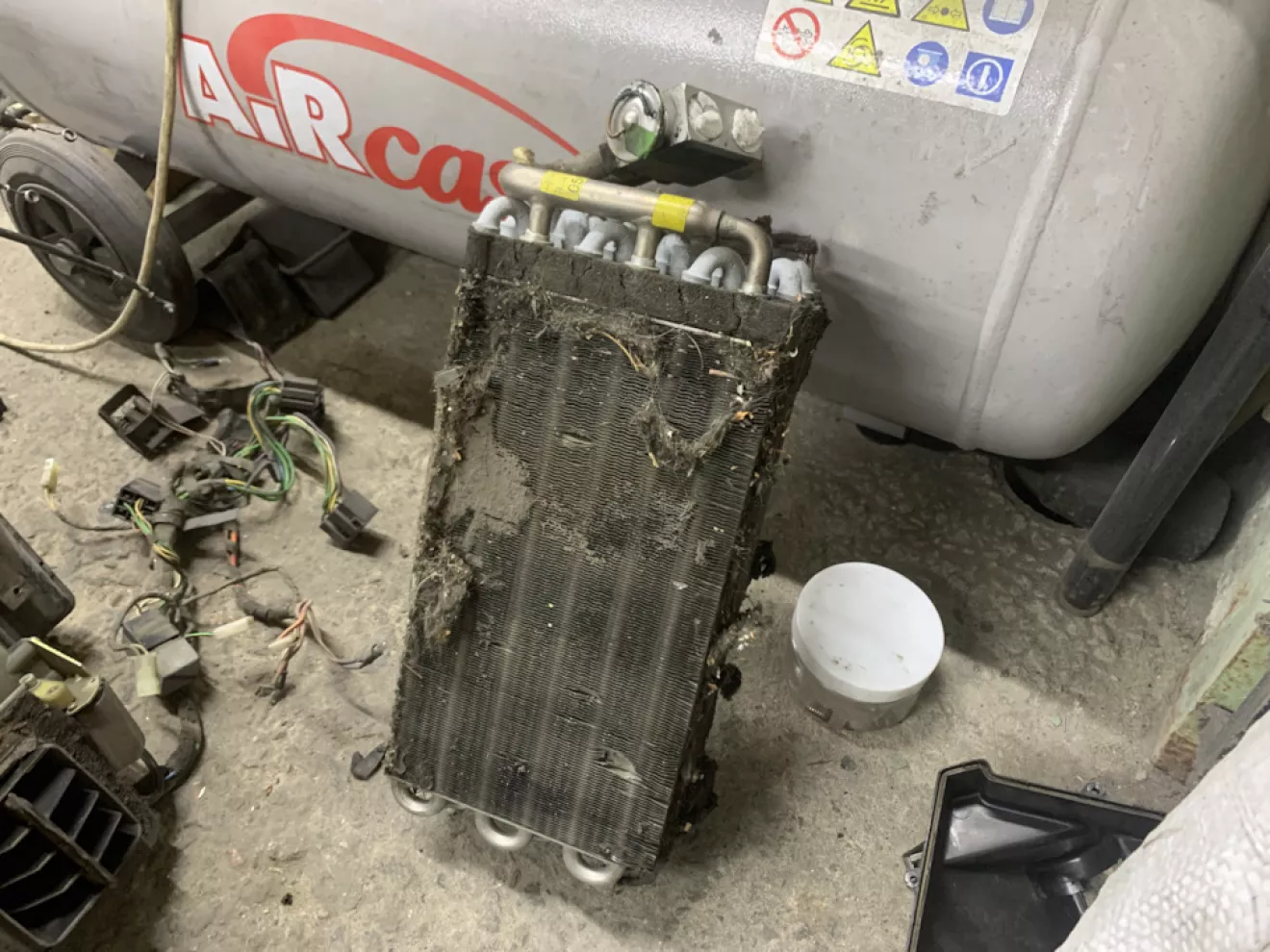

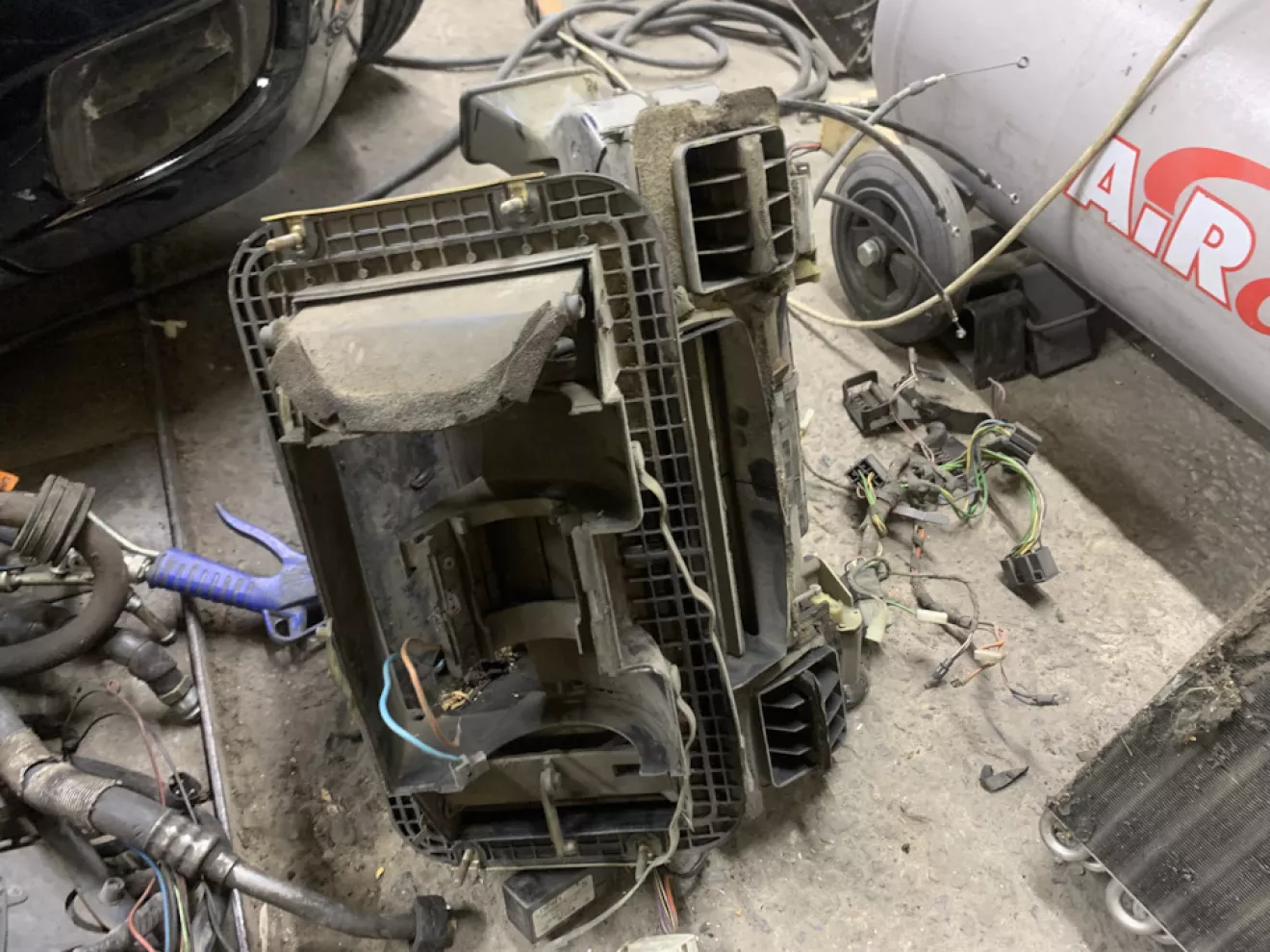

Разбирая конечно прикольно наблюдать вековую пыль и грязь в печке.

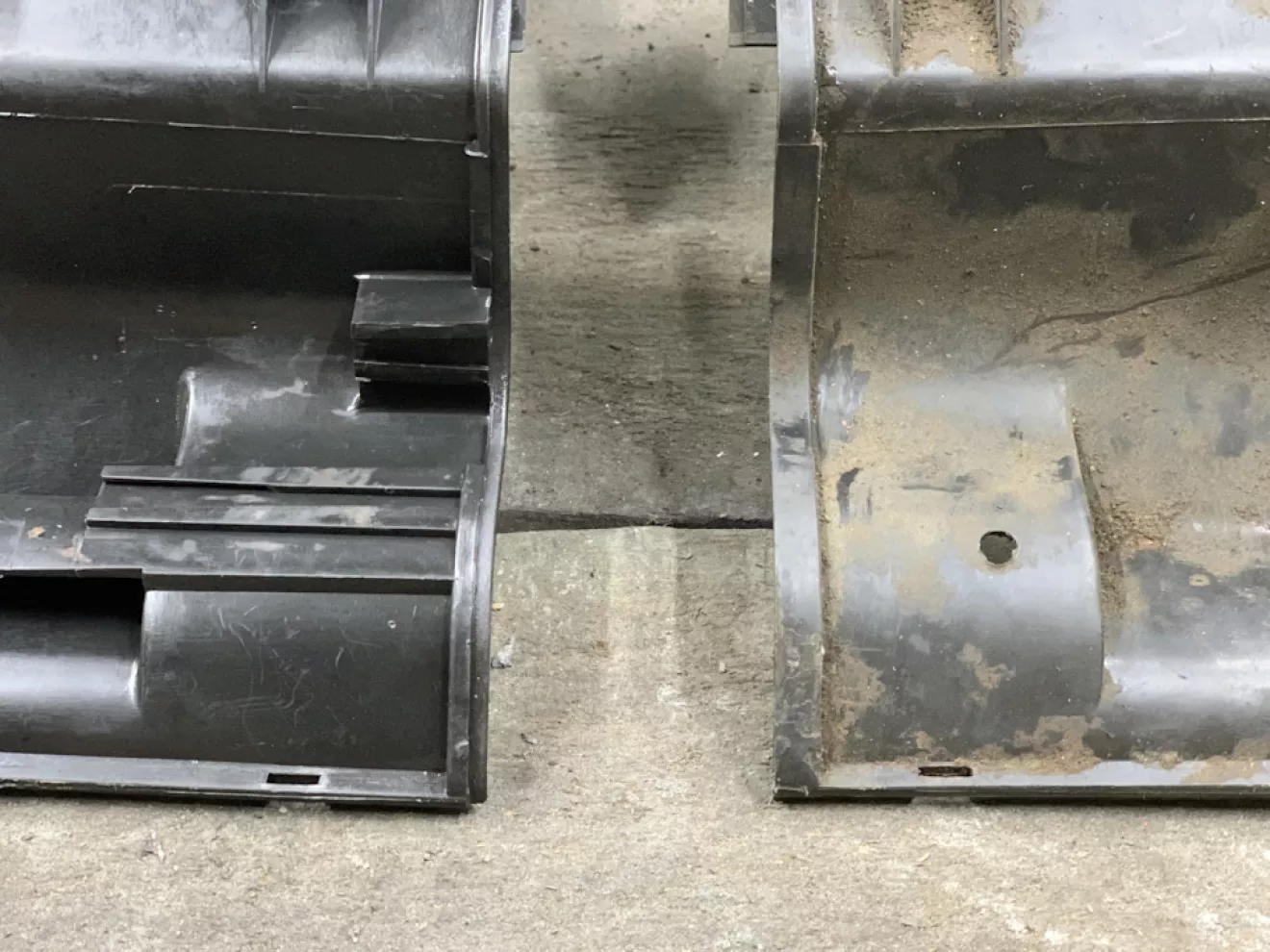

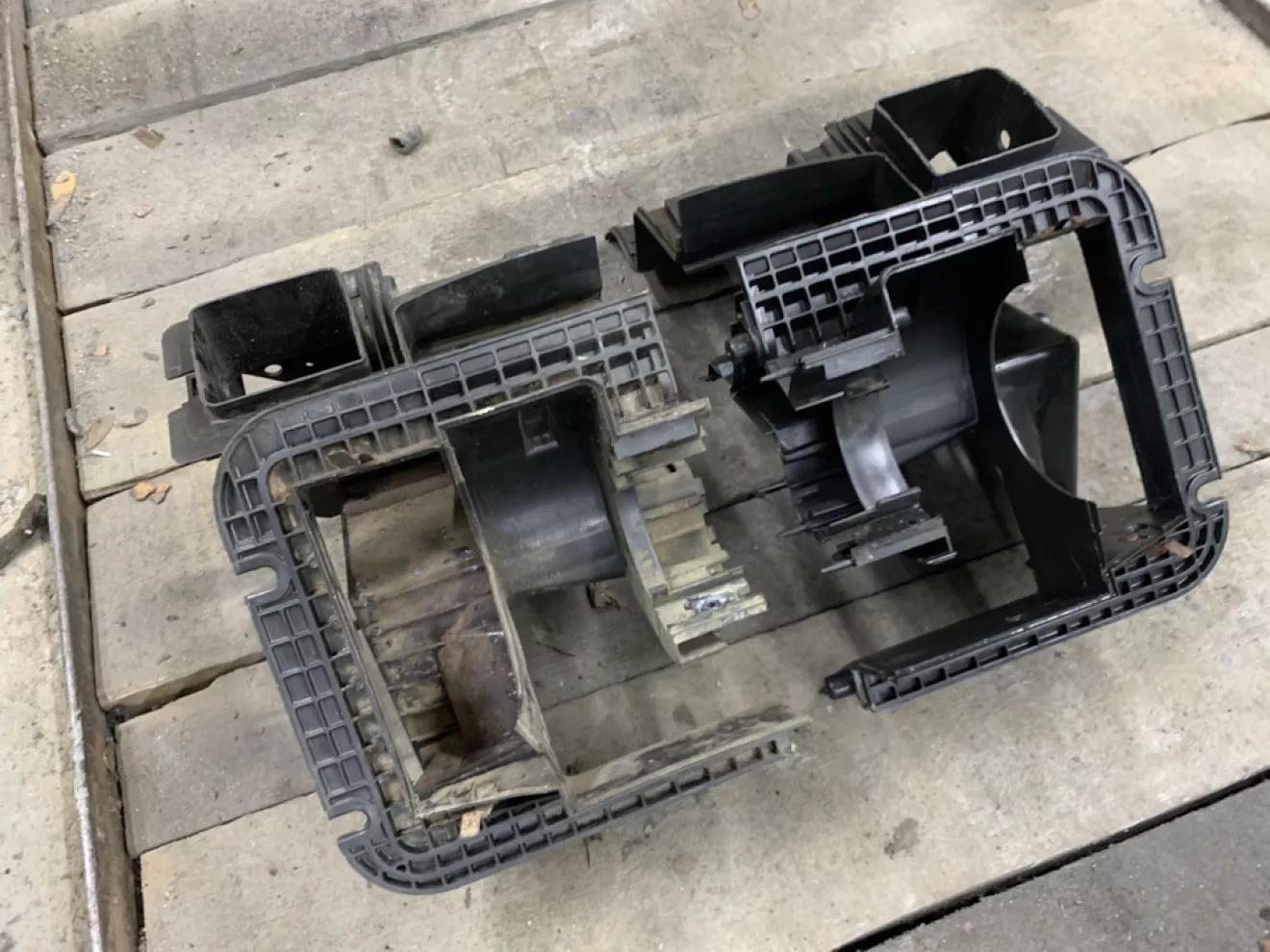

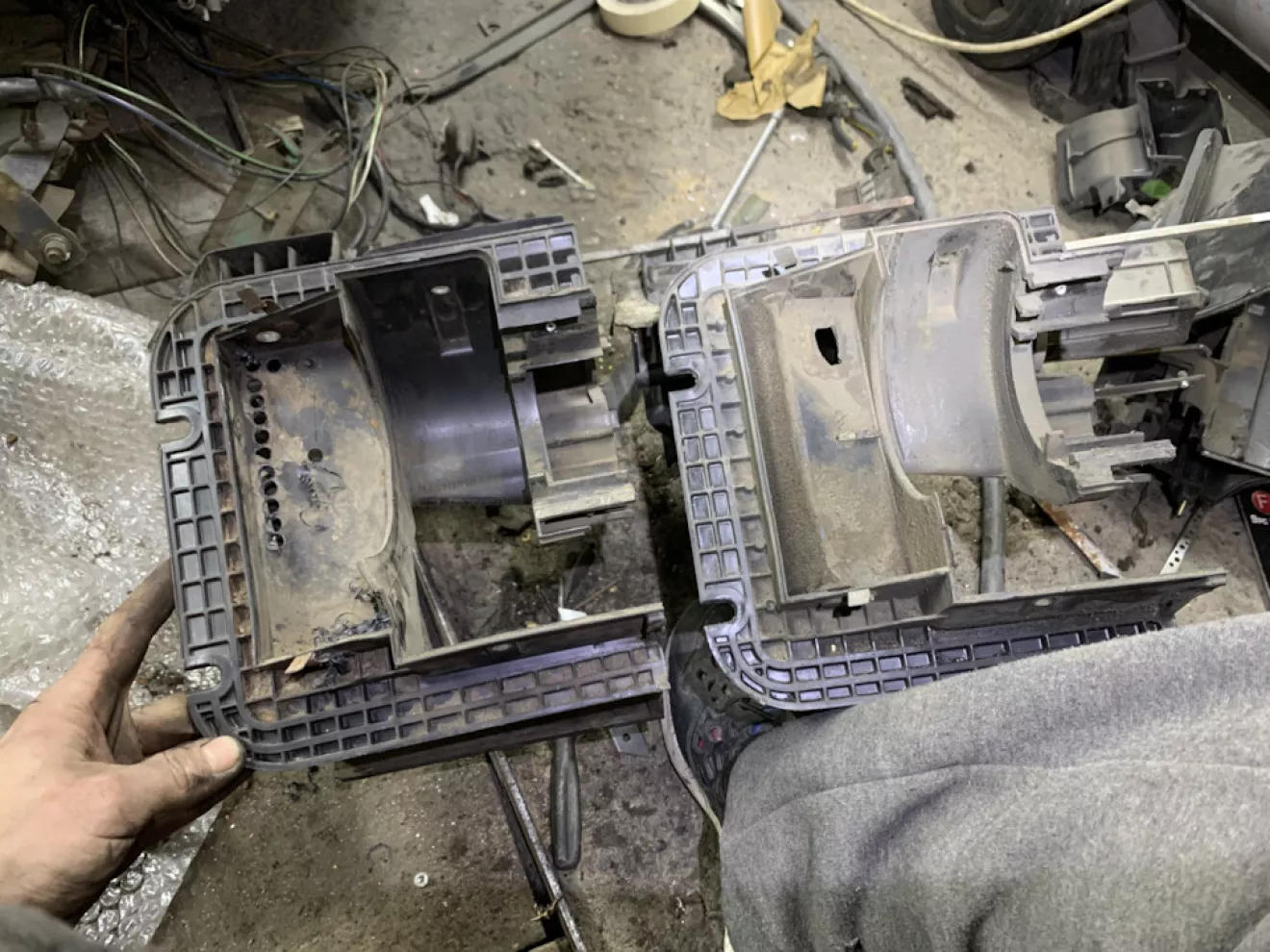

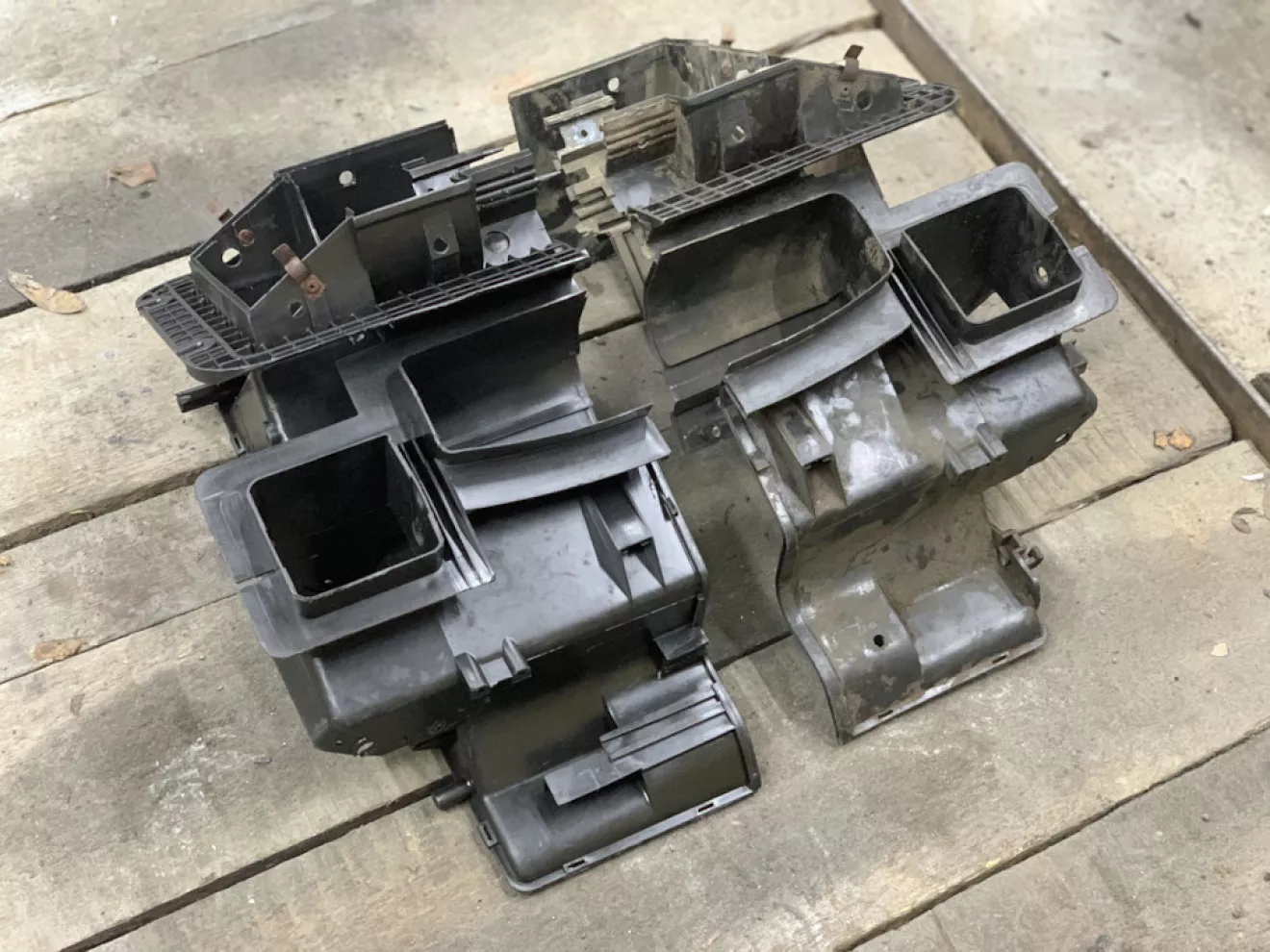

Сравнив и выбрав детали я принялся за доработку корпуса печки. Дело в том, что я взял третью печку (ПП). В целом она идентична кроме некоторых мелких отличий. Тем не менее всё подгоняется и работает на ура.

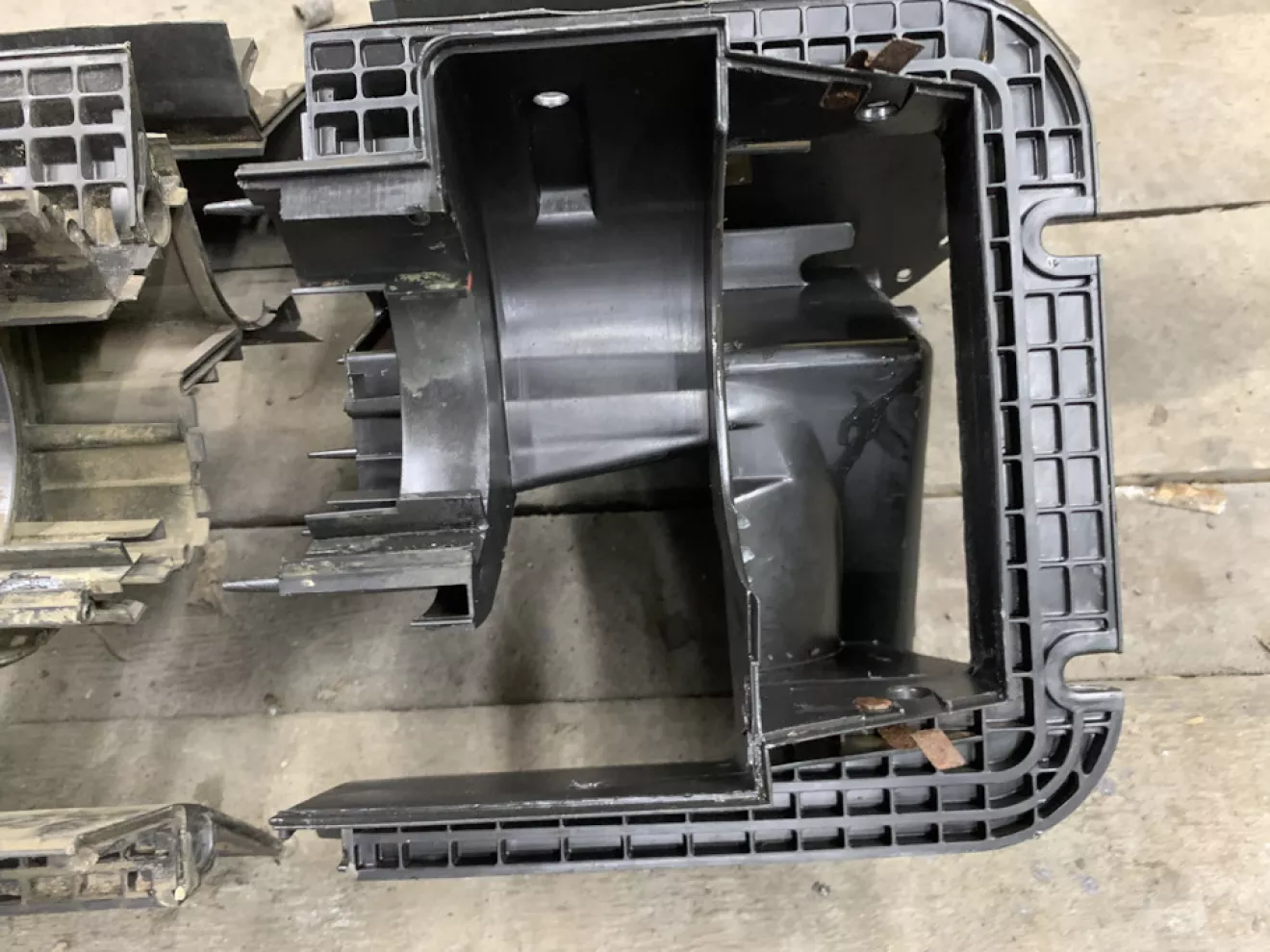

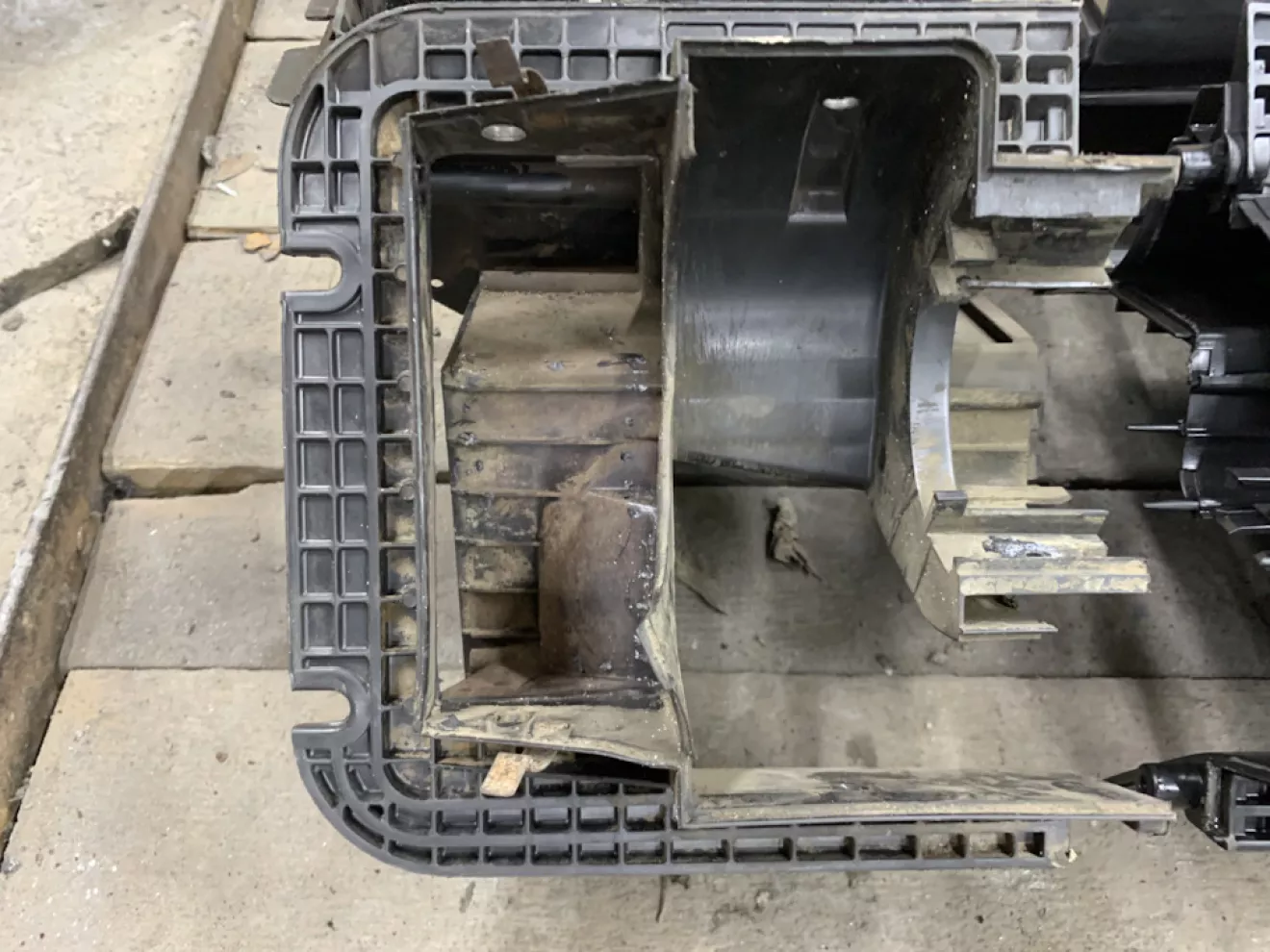

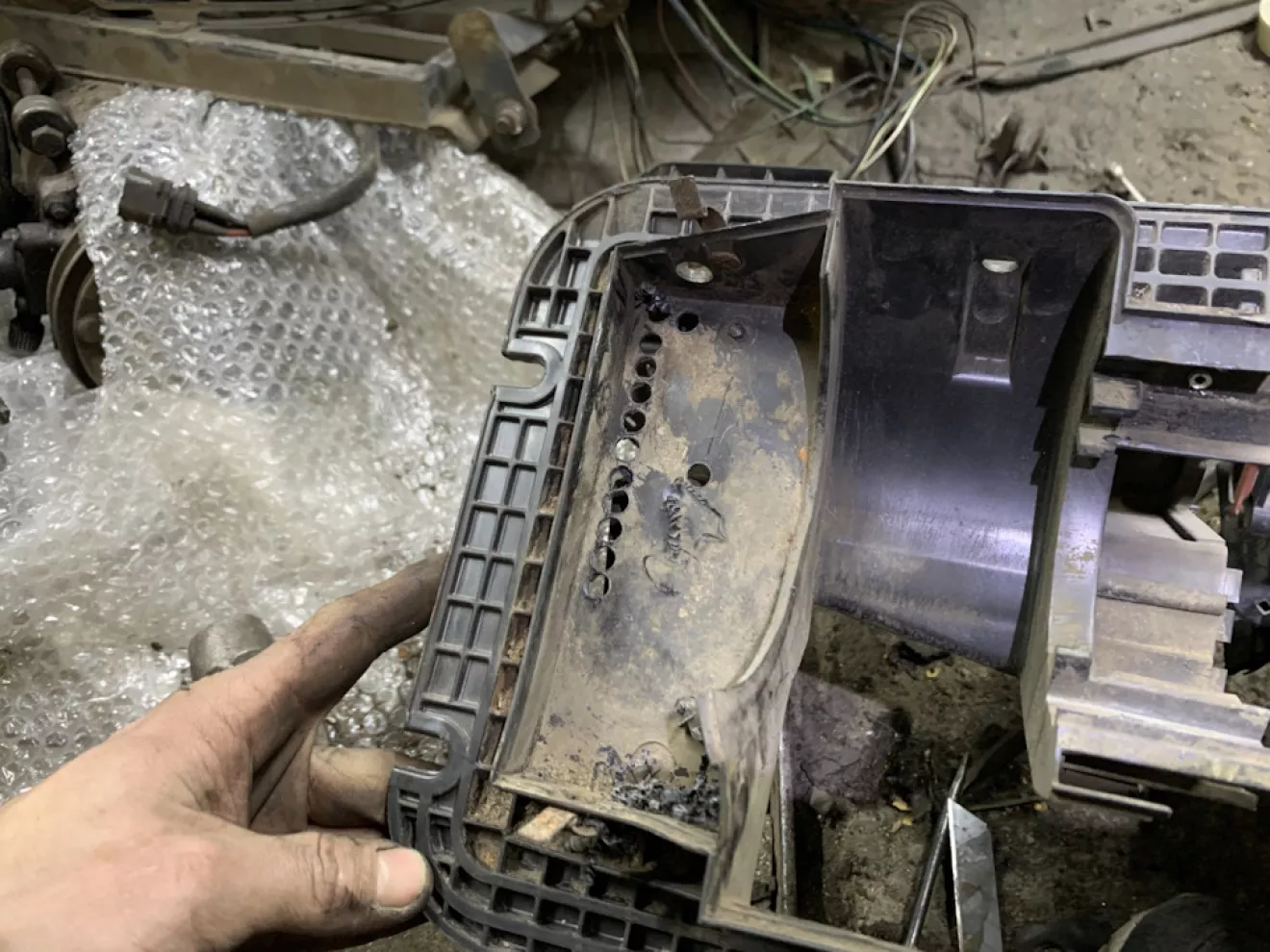

Доработать пришлось отверстия под рециркуляцию воздуха, они в печке ПП заглушены.

Я вырезал отверстия и лохонулся!
Внимание! Атеншен! Ахтунг! Варнинг!

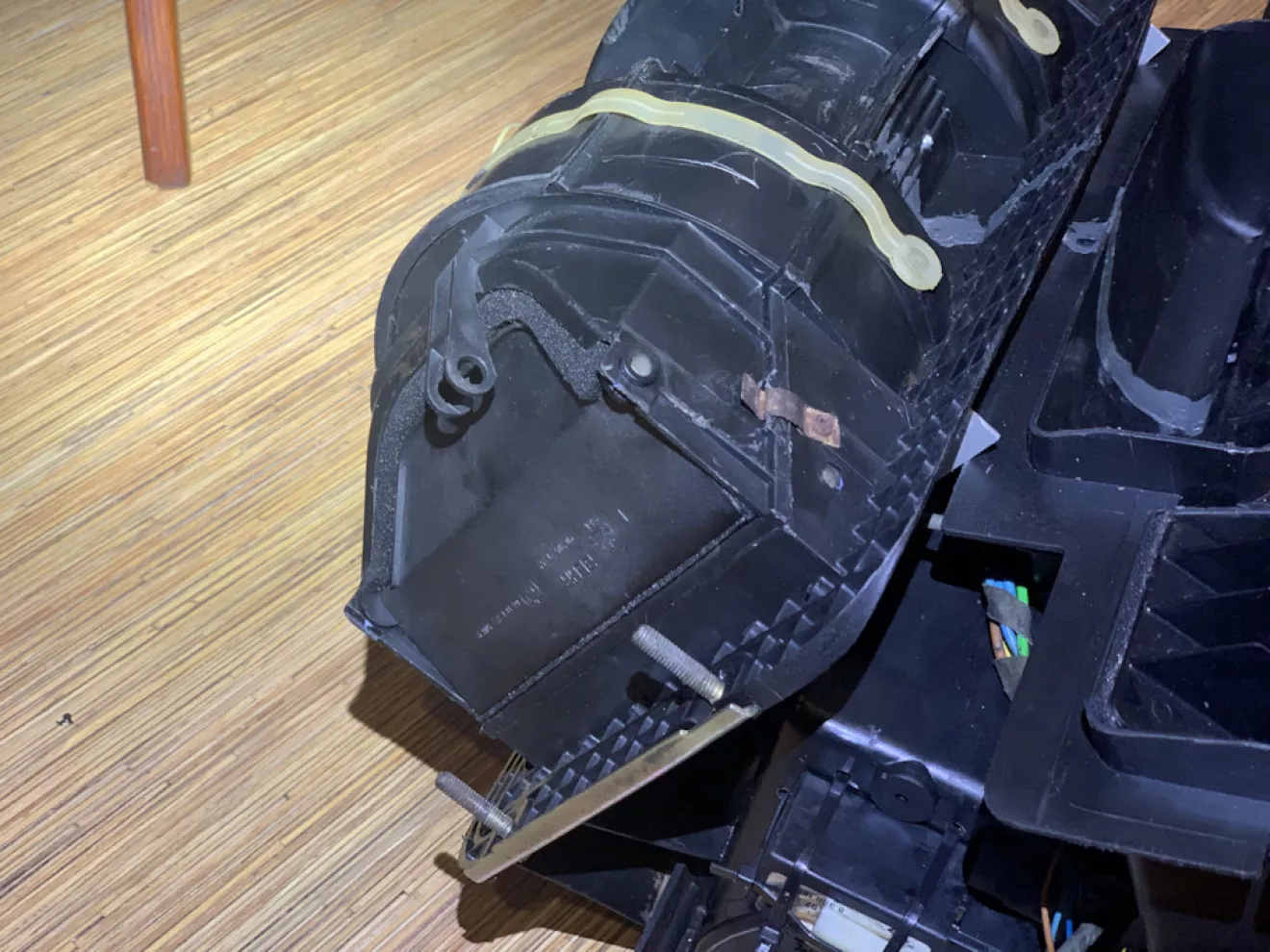

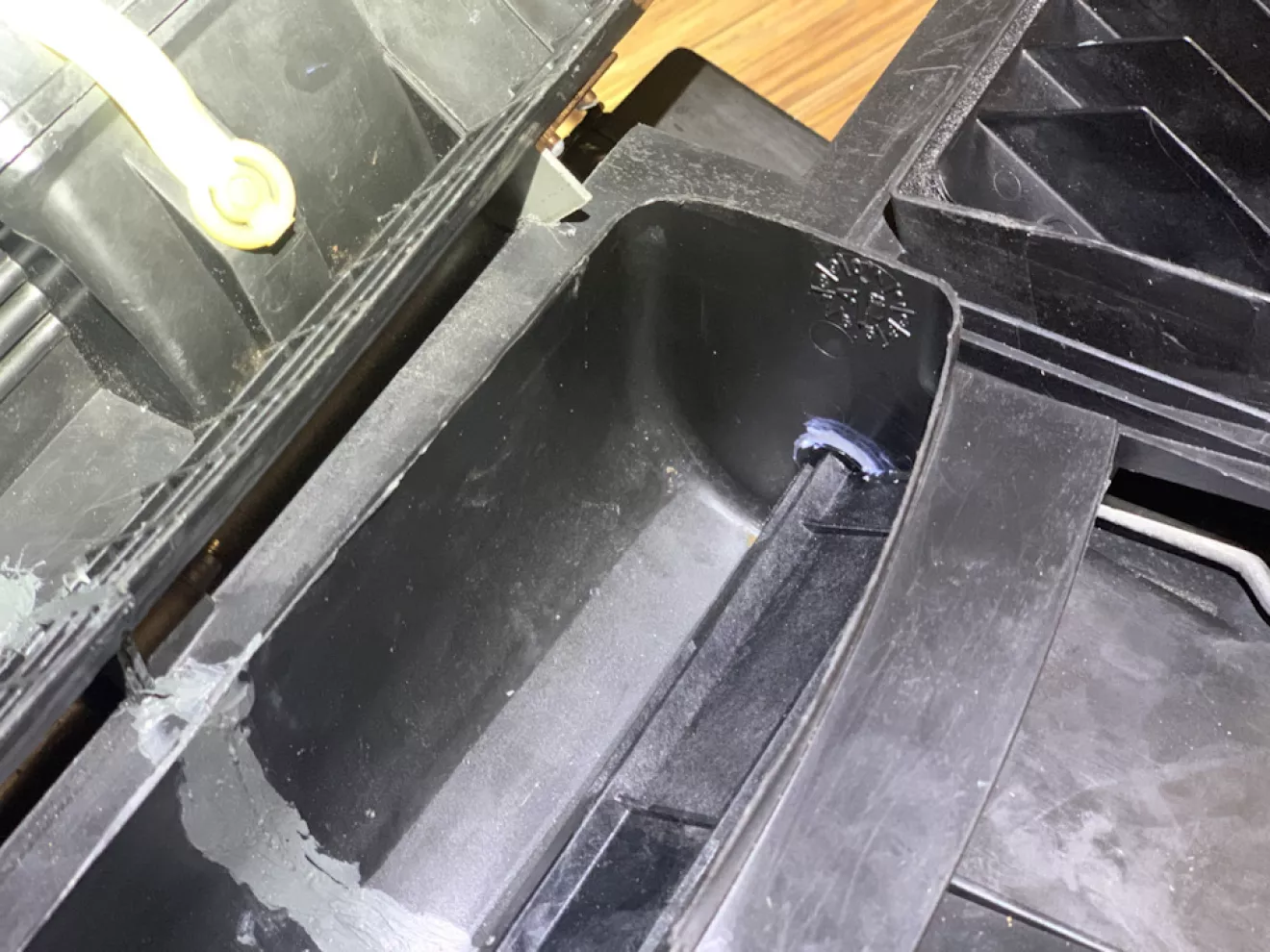

Отверстие нужно вырезать и оставлять бортик миллиметров 7-8 с той стороны, что ближе к моторчику. Нужно для того, чтоб лопасти перекрывали полностью этот канал и упирались в эти стопора.
Так как я прошляпил, я выкрутился с помощью алюминиевого уголка 20мм, но лучше не допускать до этого.
Так же в этом корпусе немного другой разъём под резистор печки (нужно подрезать чуток), снаружи нет крепления под одну релюху и предохранитель. Так же нет отверстия под термодатчик испарителя.
Как вы понимаете, всё сверлится, крепится и тд.

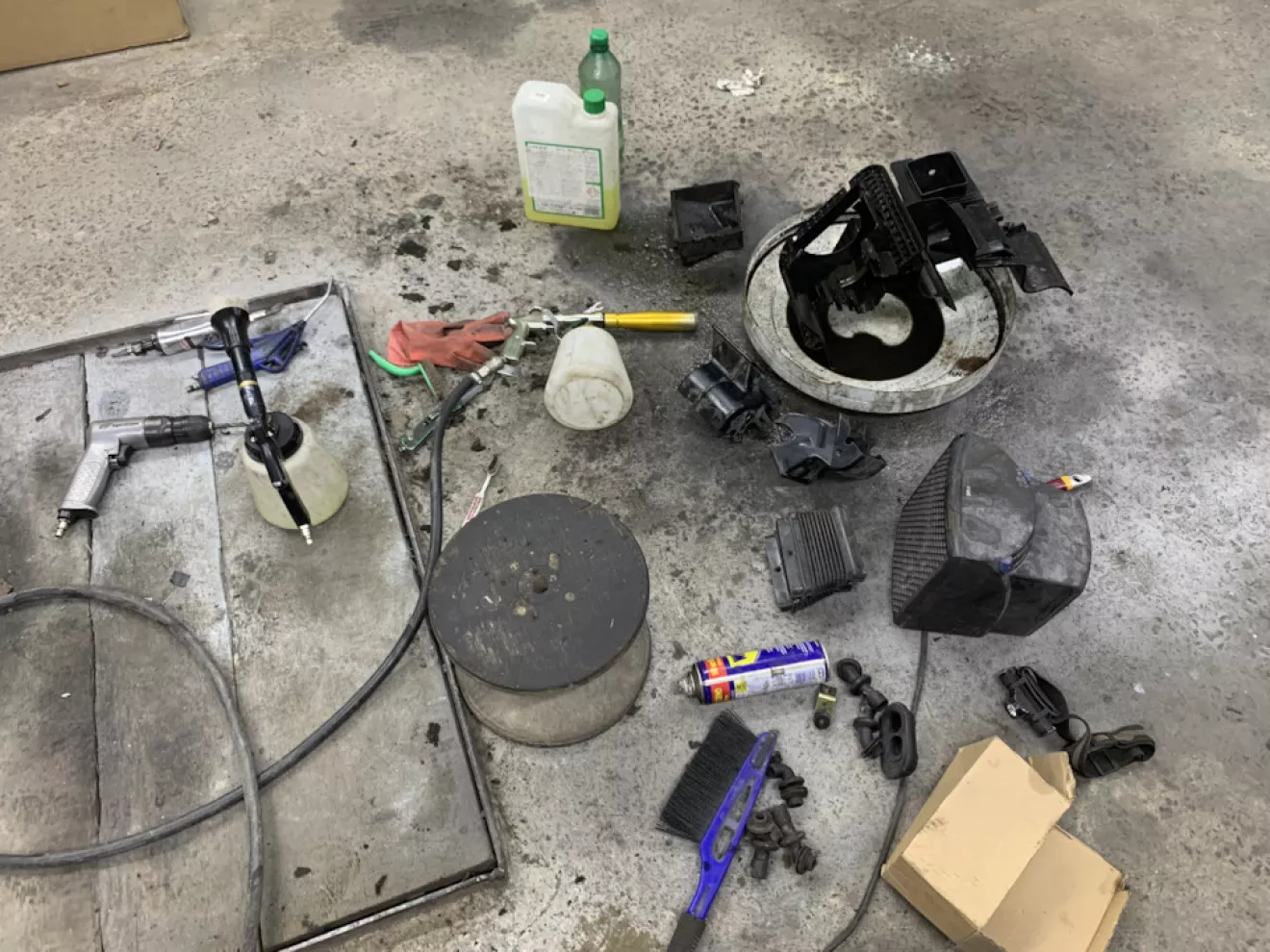

После того мойка. Мыл химией для химчистки салонов с торнадором. Сразу скажу это облегчило работу в разы. Мыл почти пол дня. Без торнадора думаю сутки перемывал бы. Но для него нужен толковый компрессор, учтите это если вы хотите себе купить торнадор. У моего 100л рессивер, 600л/мин, трёх поршневой, рабочее давление 10-12бар.
Я работал тем же торнадором на однопоршневом компрессоре, это "бархатный минет" в сравнении с моим компрессором.

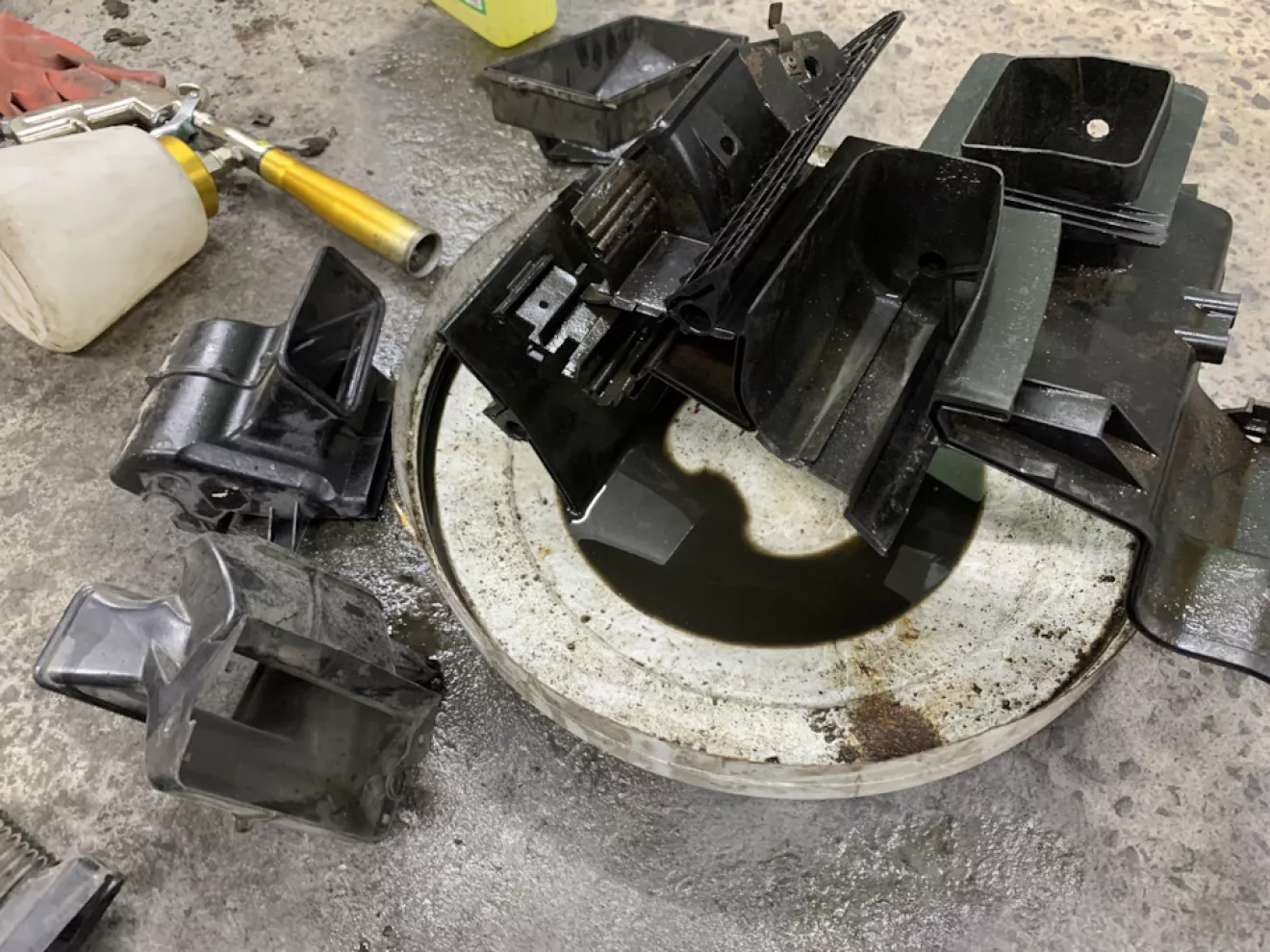

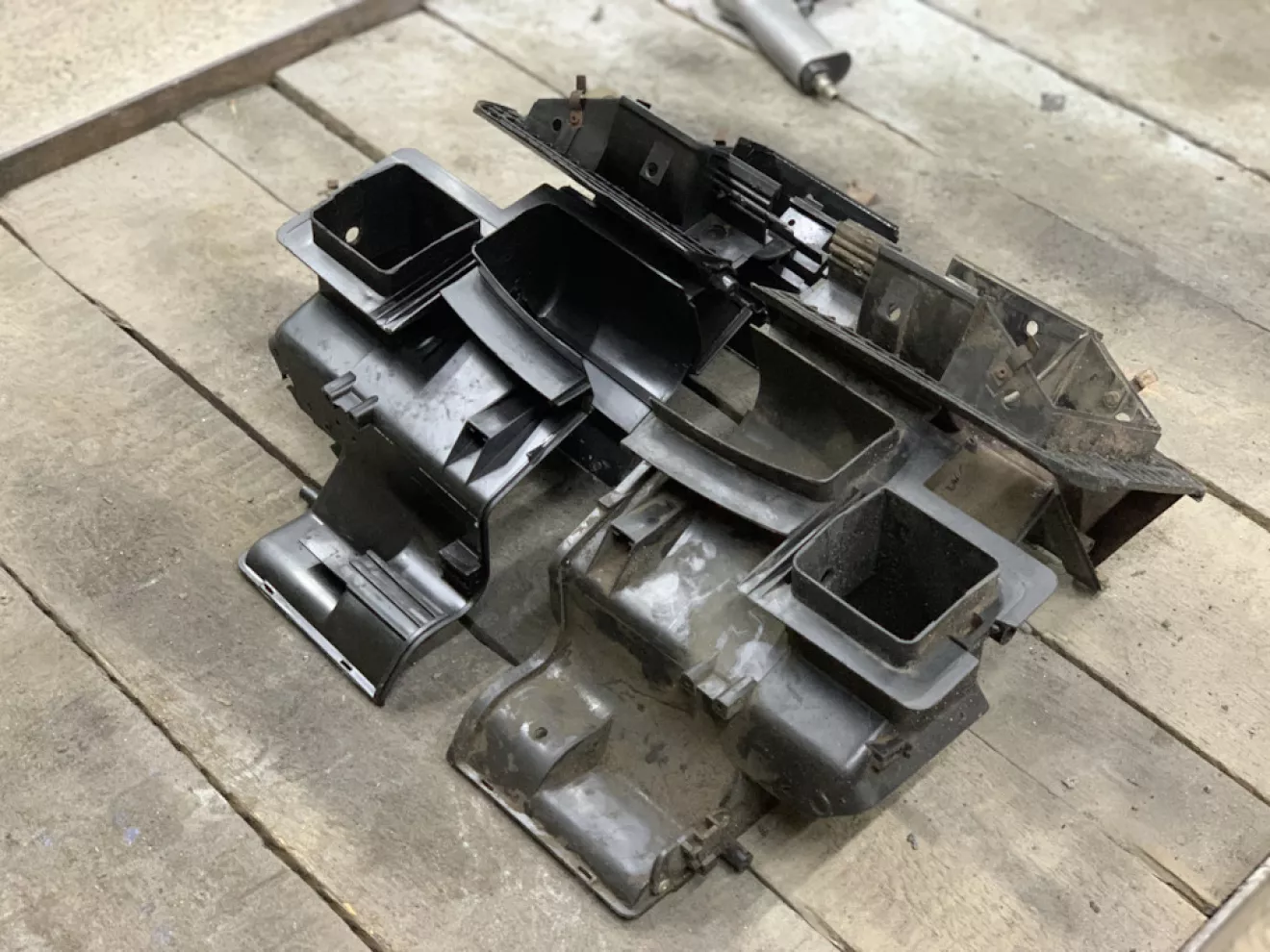

Несколько фото мойки:

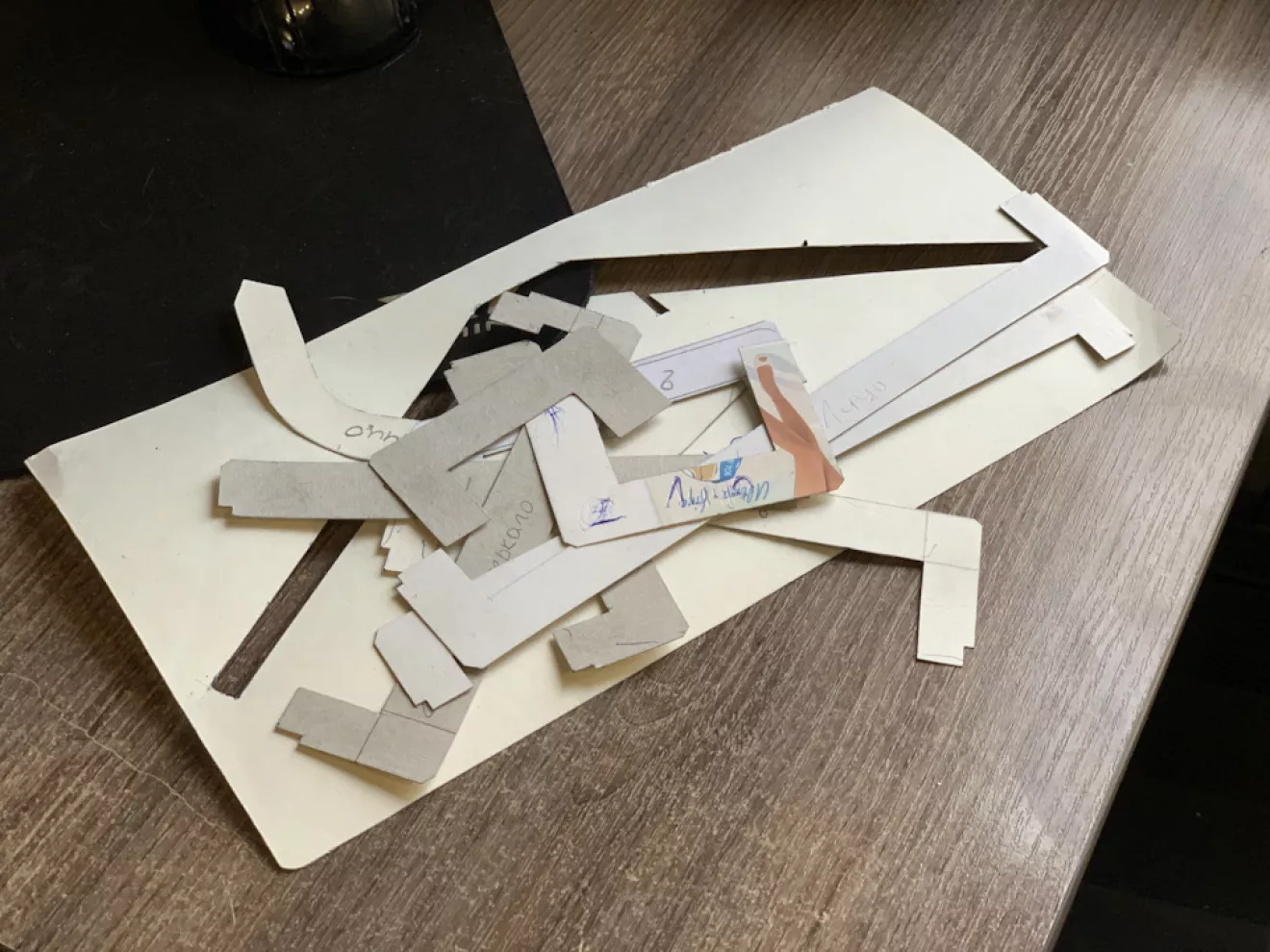

2. Изготовление лекал для переуплотнения печки, вырезание их на материале, проклейка и сборка.

Ну изготовить лекала как и вырезать много труда не составило. Другое дело, что это отняло ещё пол дня времени.
Единственное что скажу от себя, я делал не размер в размер, а так чтоб по 1мм выпирало за лопасти печки. Делал это потому, что печка не идеально подогнана и могут внутри быть щели даже в перекрытых заслонках.

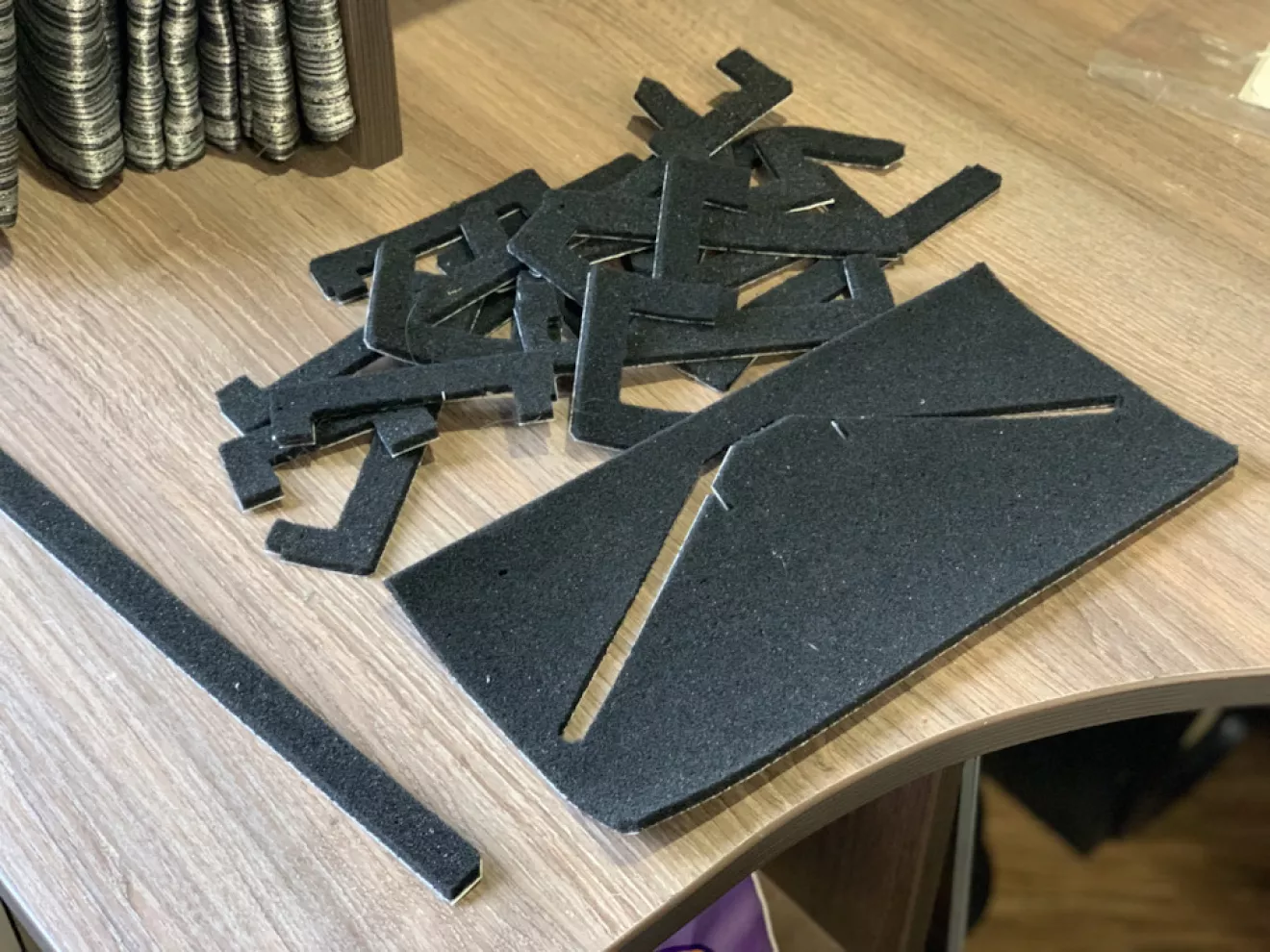

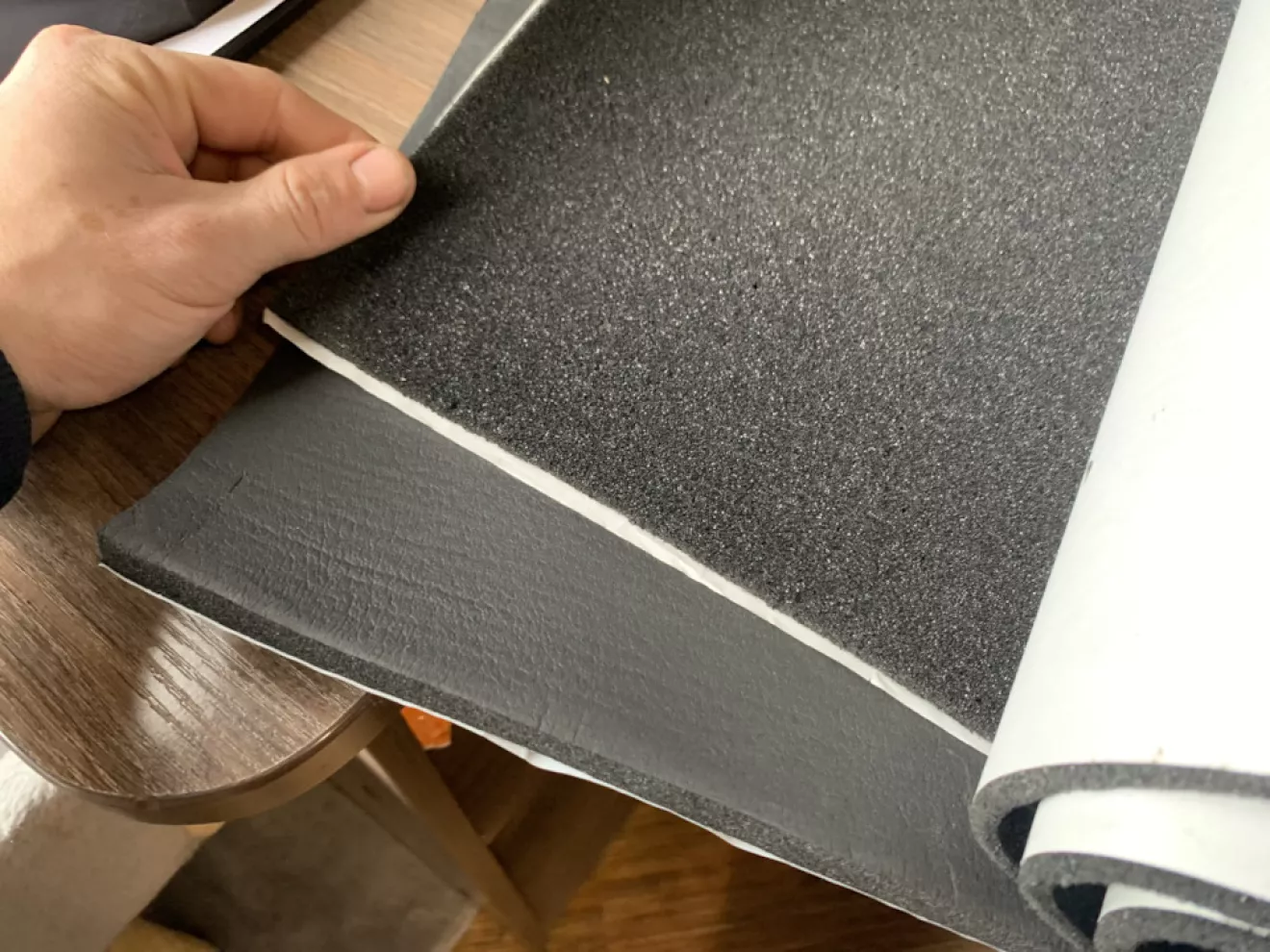

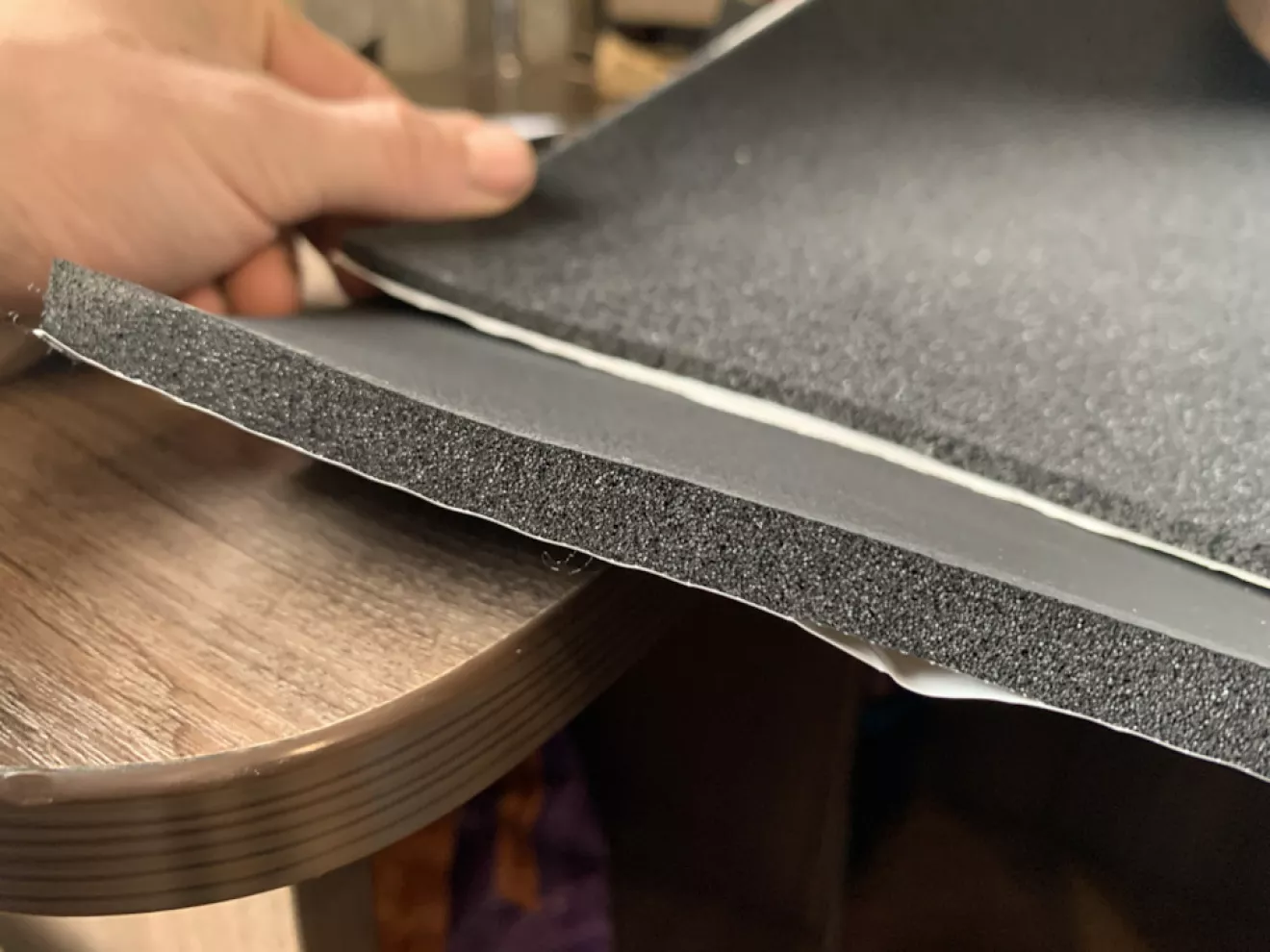

Материалы к слову для прокладок я использовал двух видов.
1. Мягкий паралон на самоклеящейся основе 5мм (куплен в базе автозвука) 100х50см 4$

2. Вспененный каучук или как-то так на самоклеящейся основе 10мм (куплен там же) 75х50см 7$

Поклеил их так же без проблем.

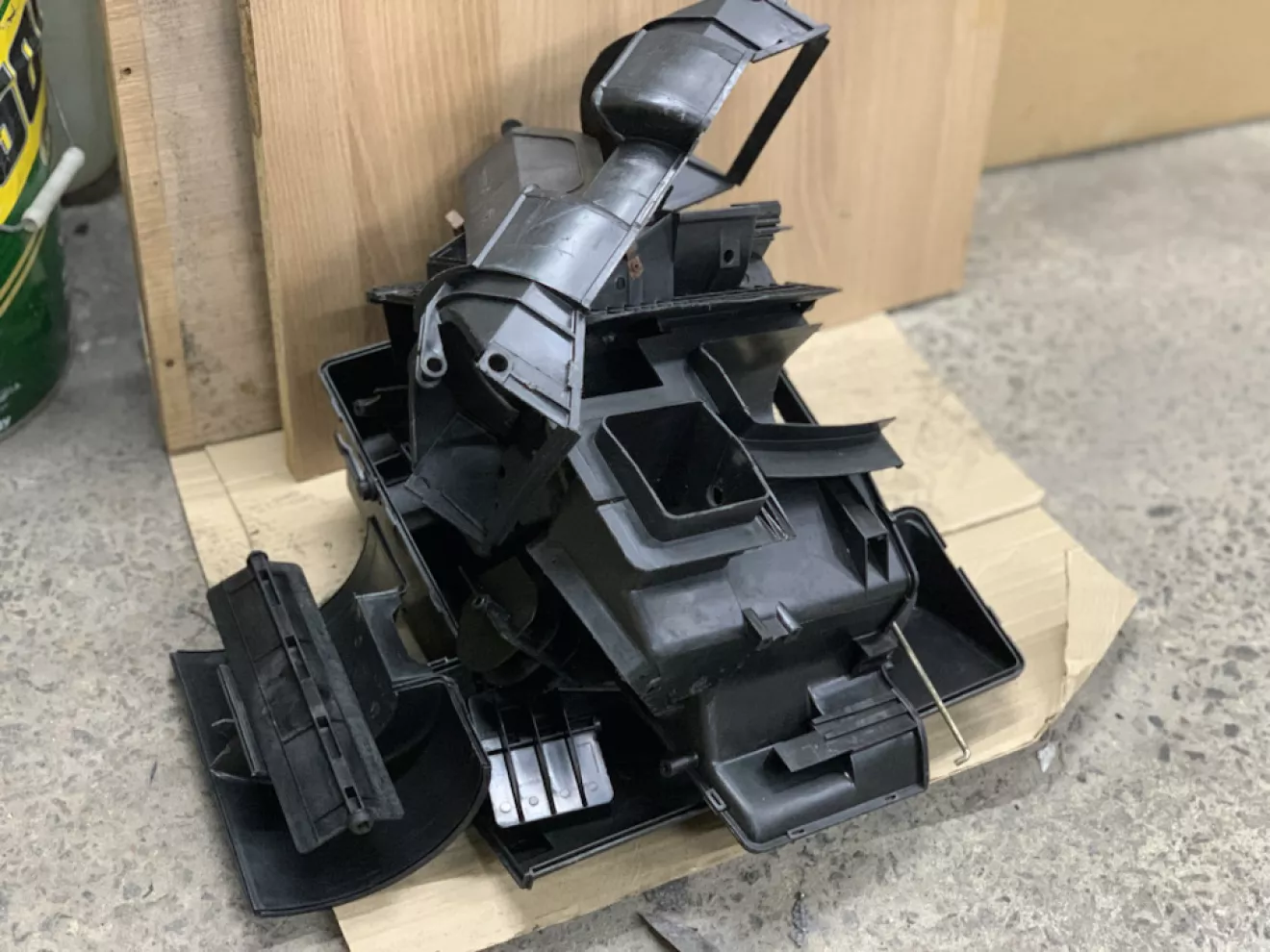

Сборку я проводил с смазкой о которой я не устаю писать. Силиконо-тефлоновая. Она здорово работает пластик/пластик, пластик/металл. Её я на все трущиеся оси вращения лопастей нанес и набил внутрь тросиков. Действительно стали двигаться мягче и плавнее.

При сборке был момент. Я за неделю немного подзабыл последовательность и собрал без одного элемента. Пришлось половинить второй раз, ставить делать и заклёпывать это дело повторно. Всё это усложнялось тем, что по заводу печка в некоторых местах собирается с герметиком, я поступил так же. Отмыть его после неудачной сборки было то ещё "удовольствие". Собирал я на витю рейнза.
К сожалению фото сборки я не делал, но как пишут в тисе — сборка происходит в обратном порядке. Так что теперь вы в курсе как проходит сборка))

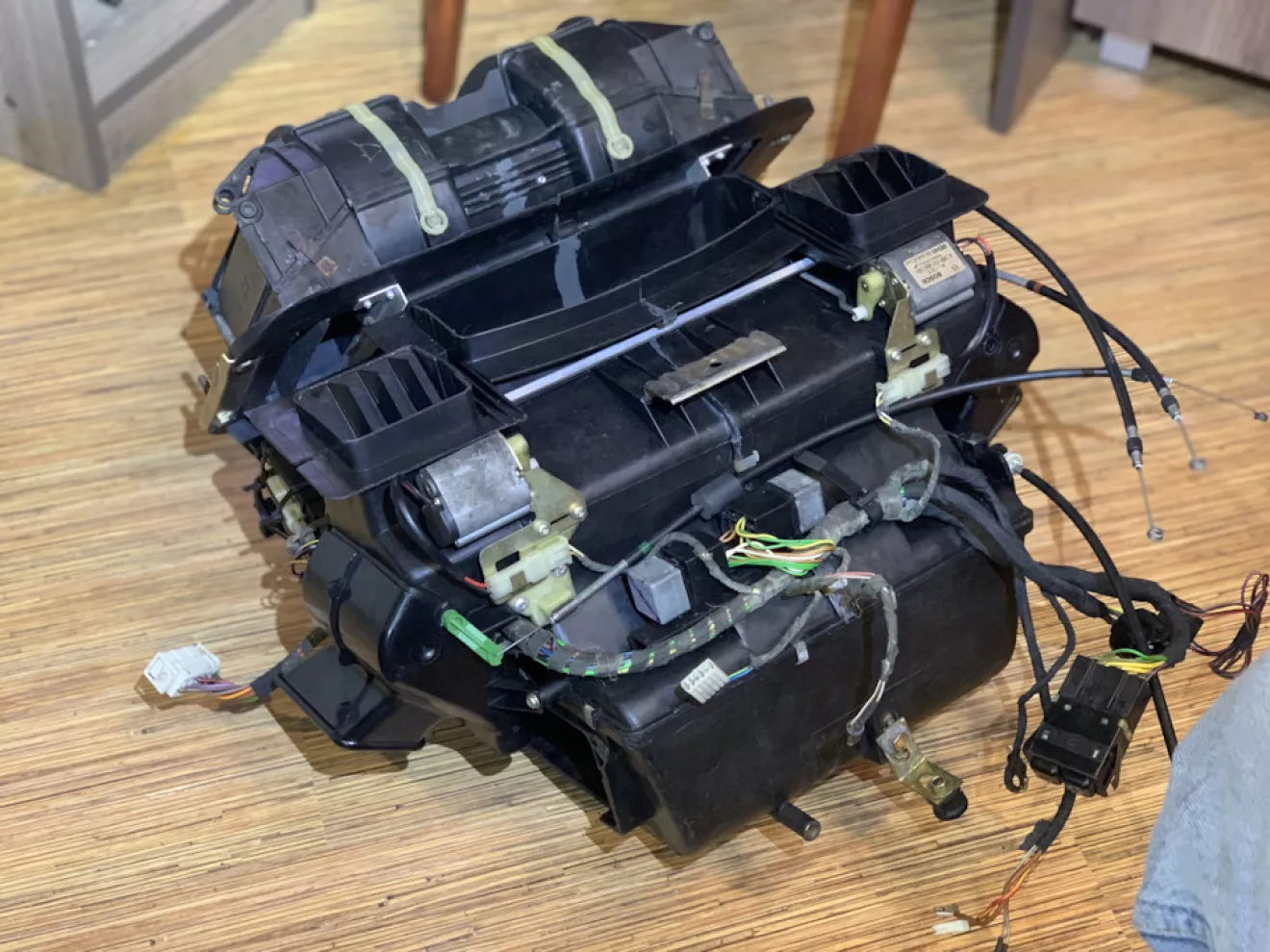

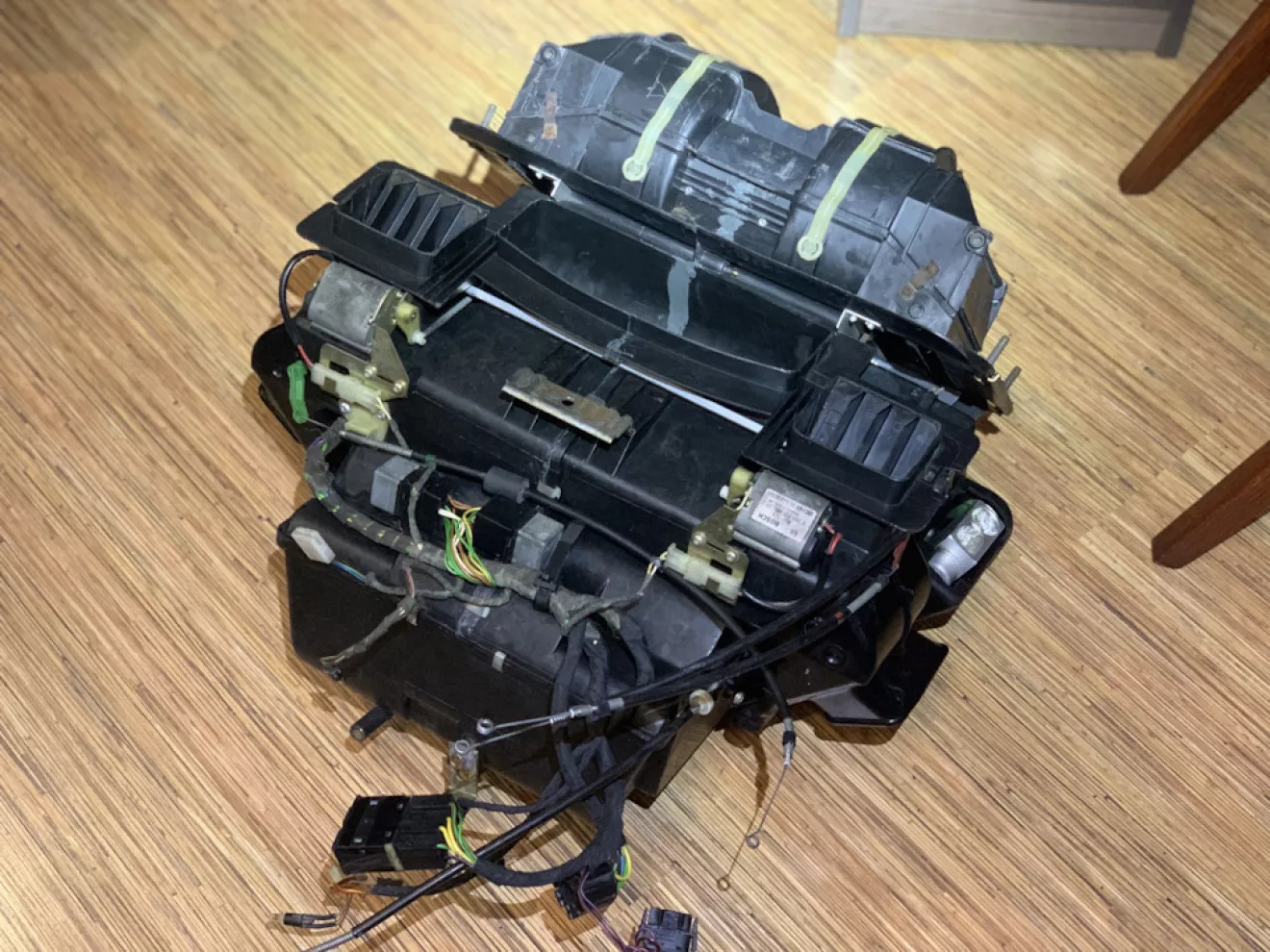

Таким образом я стал счастливым обладателем супер крутого комплекта кондея а самое главное ЦЕЛОГО! Проклеен, помыт, перебран и смазан.

Надеюсь вам было интересно. Поставьте лайк если ваш подход к работе не уступает моему подходу!)

Пы.Сы.
Я прикупил баночку известного производителя за смешные деньги что-то "Eisen ла-ла ла". По ней тоже есть работы, скоро и про неё отпишусь)
