Отже після історії з обігрівачами вирішено зробити (знайти) пам'ятку по обігрівачах (Кондиціонуванню) Е34
1) "BEHR"

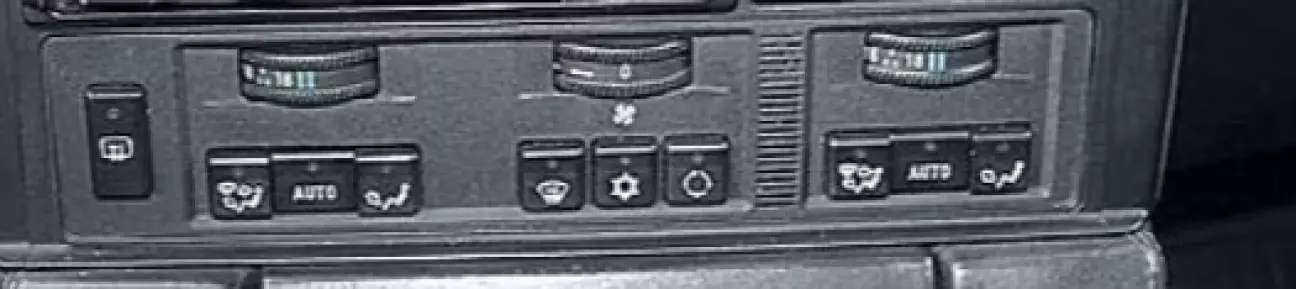

1.1) S534A KLIMAAUTOMATIK Автоматична система кондиціювання (Автоклімат "BEHR") - Випускалася весь період виробництва Е34
1.2) S530A KLIMAANLAGE кондиціонер (Кондійний "BEHR") - Випускалася весь період виробництва Е34

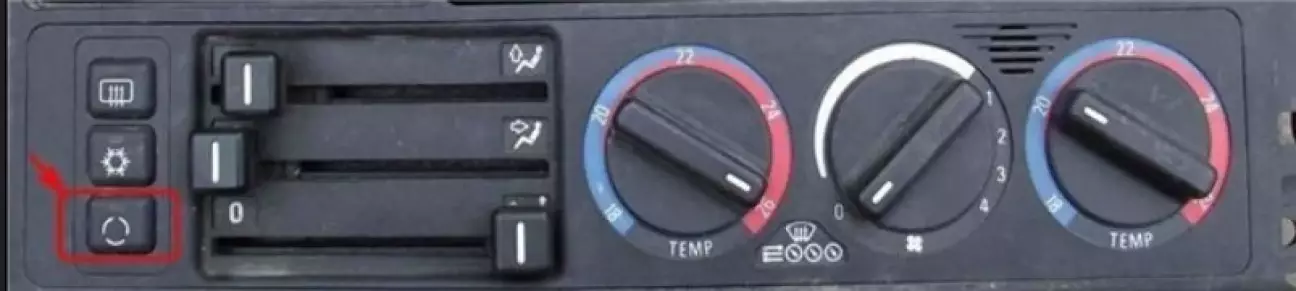

S530A KLIMAANLAGE Може бути як з авторециркуляцією так і
1.3) Безкондейний "BEHR" (Приблизний період виробництва з 06/90г - 09/93г) Непрямо наявність цієї печі визначається опцією S529A MIKROFILTER Мікрофільтр
2) "Siemens" - Випускалася весь період виробництва Е34
3) "Valeo" - випускалася до 09/91г
Визначення по обігрівачам "BEHR"

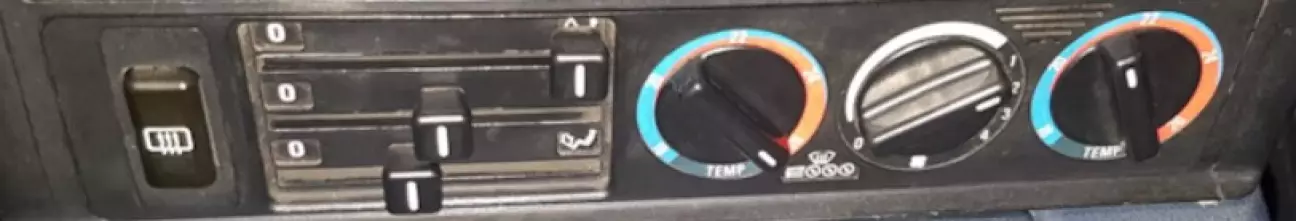

"Кондійний "BEHR" було кілька поколінь, що змінюються за роками:
Integrated Climate Regulation (IHKR) – випускалася до 15.01.1990г
Integrated Climate Regulation 2 (IHKR2)
Integrated Climate Regulation With Filter (IHKR/F3)

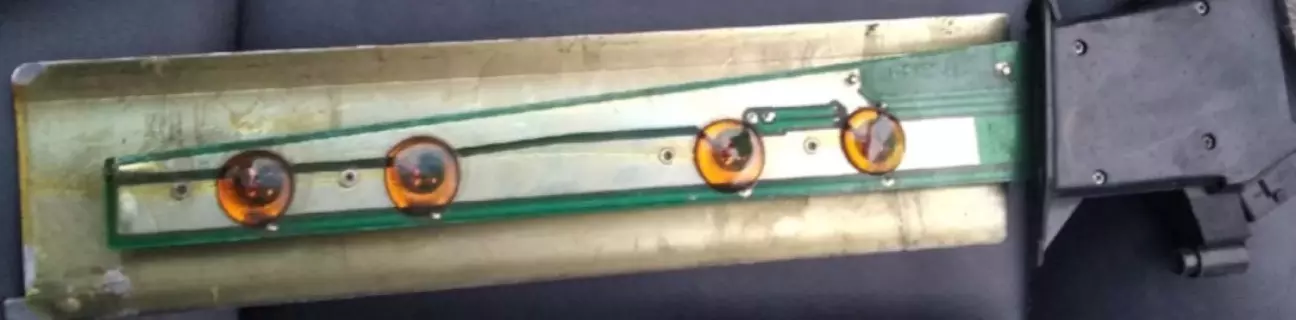

За швидкість обертання вентилятора до 15/01/1990г відповідала "шабля" система (IHKR),
далі ставили резистор швидкостей роботи вентилятора - знаходитися ліворуч в районі ніг водія, там же де і на Безкондійний "BEHR"
Спосіб визначення печі Безкондійний "BEHR"

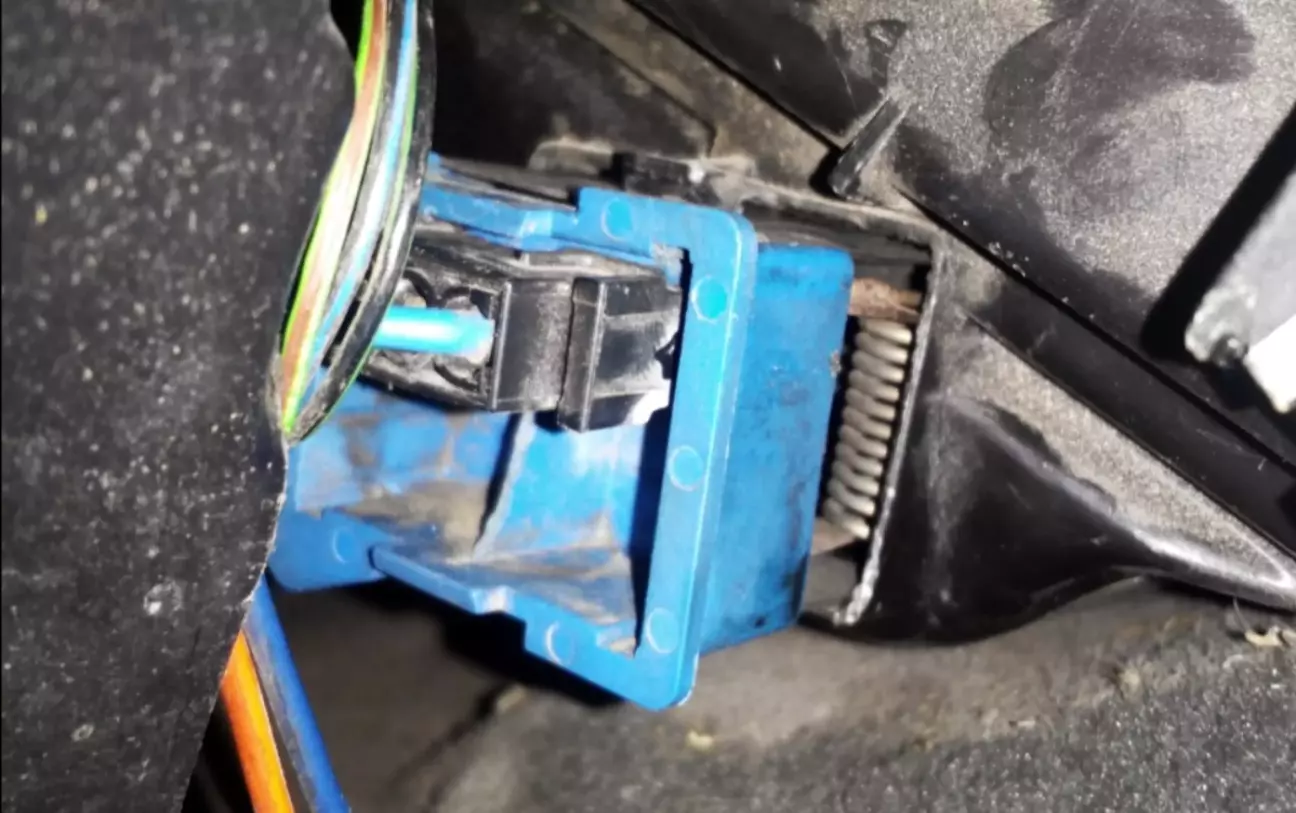

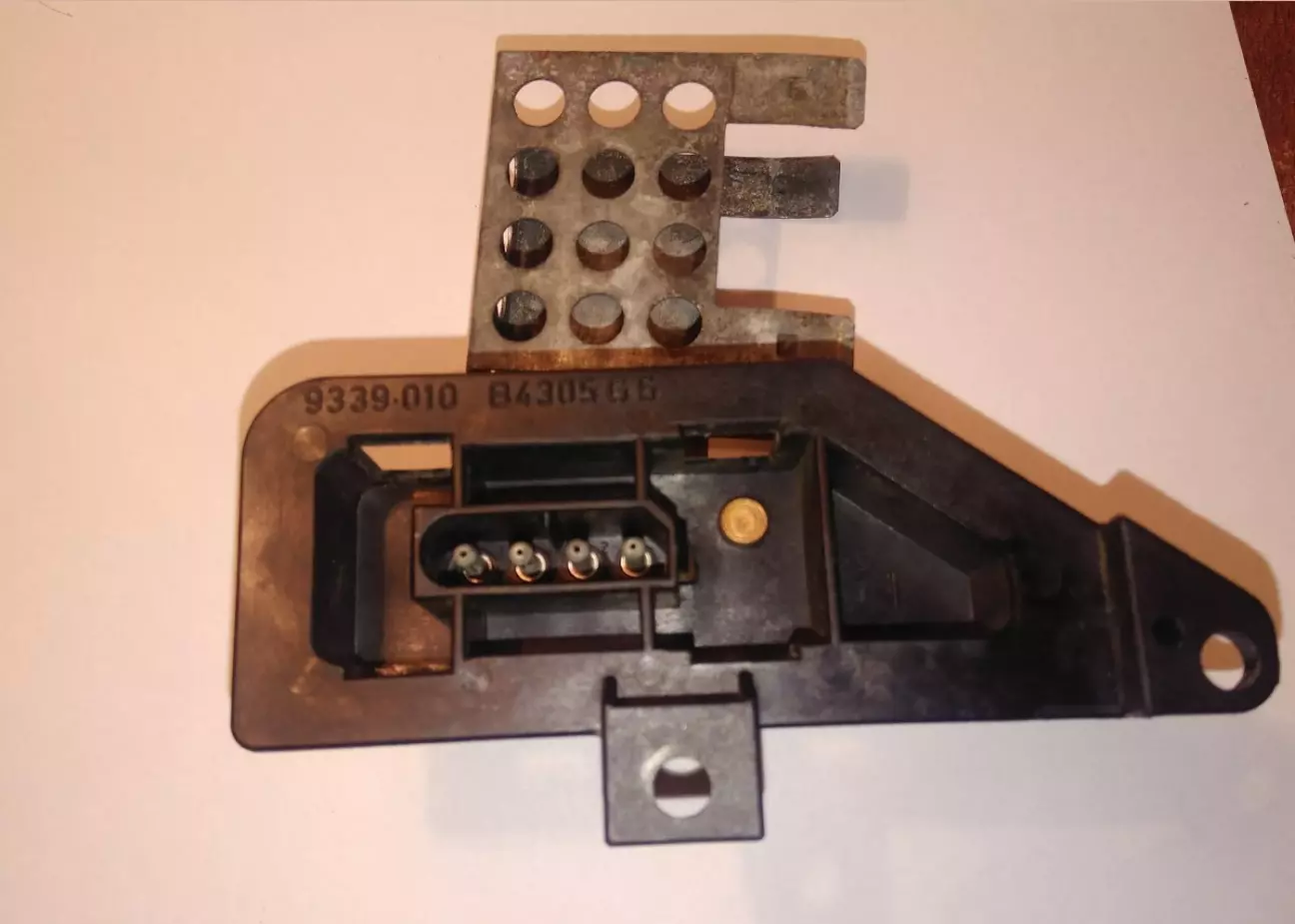

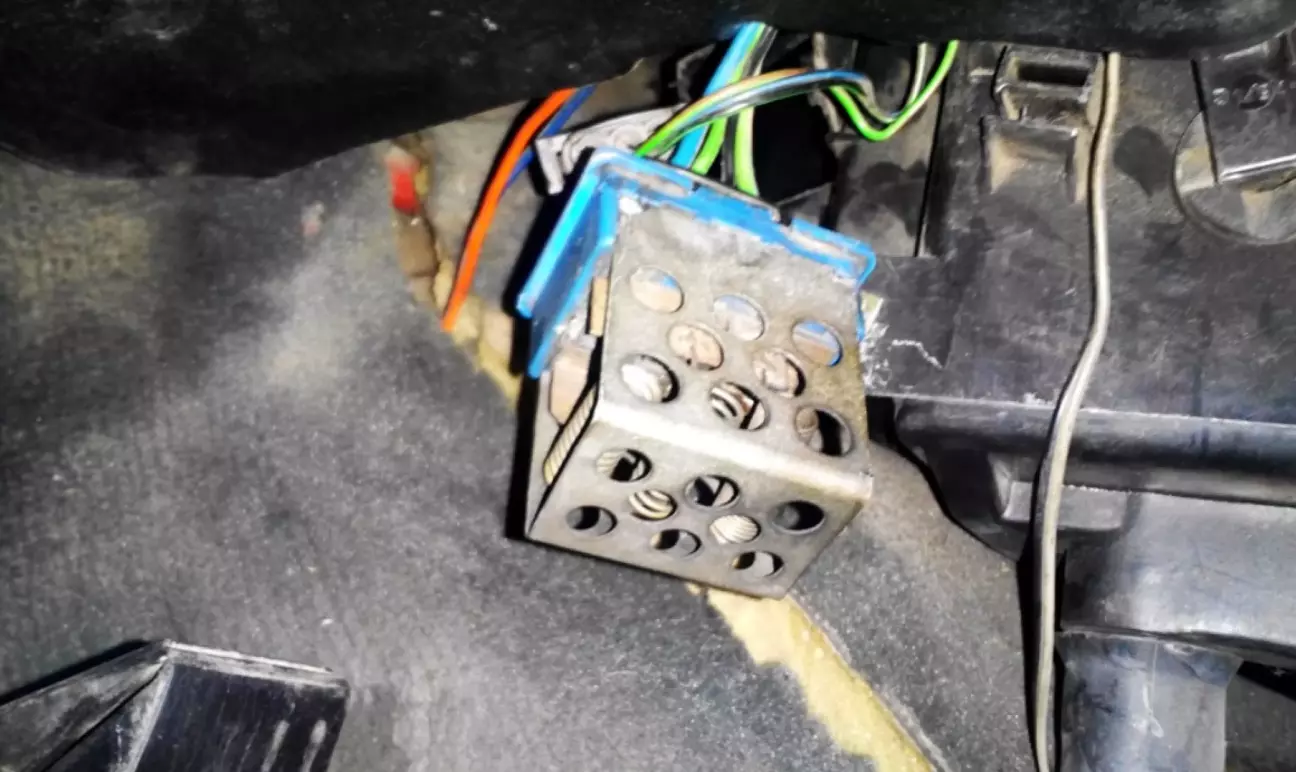

знімаємо накладку ліворуч у ногах водія, резистор швидкостей роботи вентилятора блакитного, чорного чи білого кольору. Кріпитися на клямках. Перебувати прямо над педаллю газу - маленький квадратний штекер зазвичай блакитного кольору 3х3см.
Часто трапляється проблема, що перестали працювати перші 3 швидкості обдування печі. Працювала лише 4-та. ((((
Якраз в данному випадку треба зачасту девитись саме резистор обігрівача
при цьому з "шаблею" метод вирішення проблеми інший.
Визначення печі "Siemens"

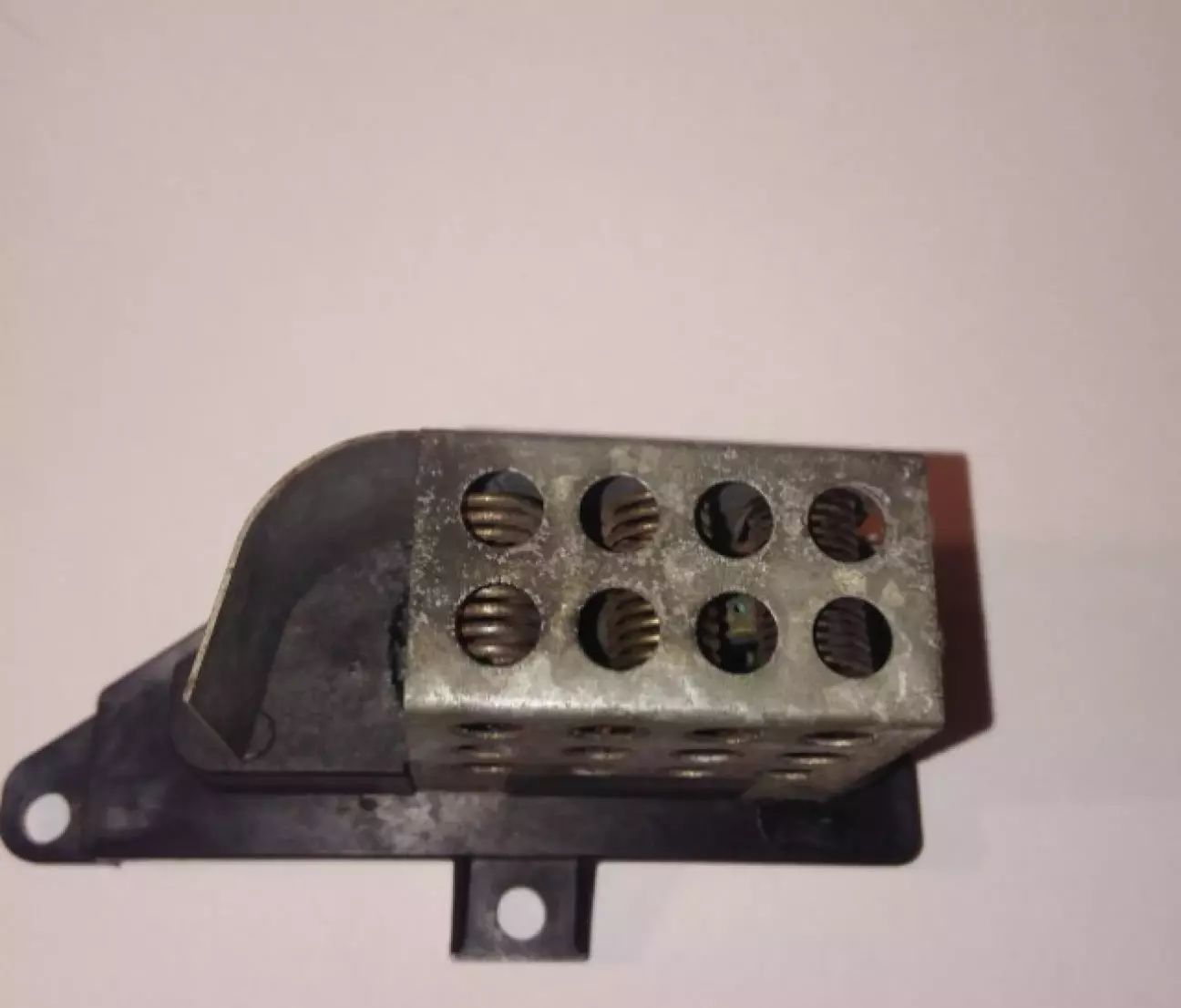

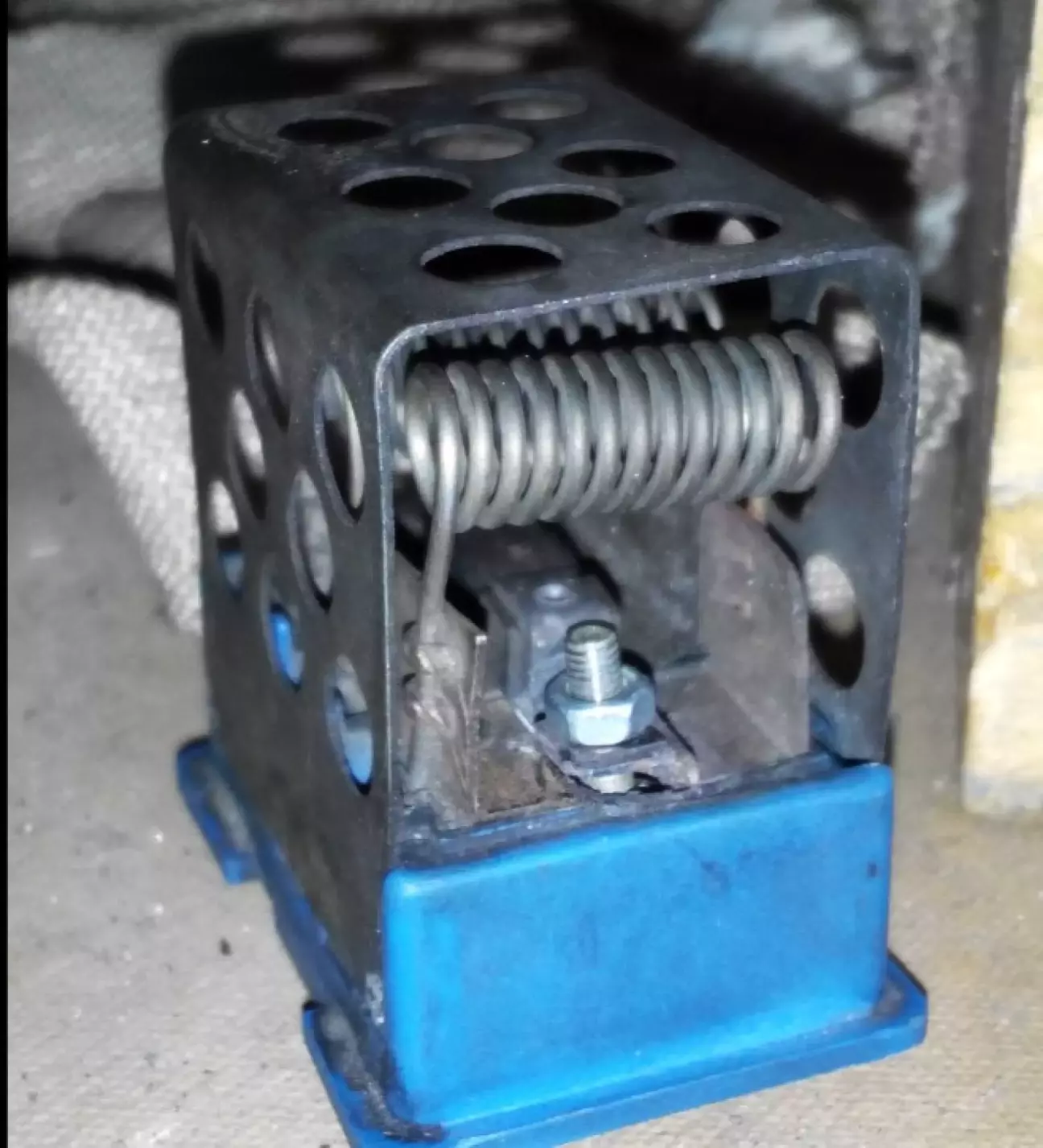

знімаємо накладку праворуч у ногах пасажира (тримається на одному шурупі), дивимося вгору і бачимо трапецієподібний резистор швидкостей роботи вентилятора він чорний, прикручений гвинтами.
Визначення печі "Valeo"

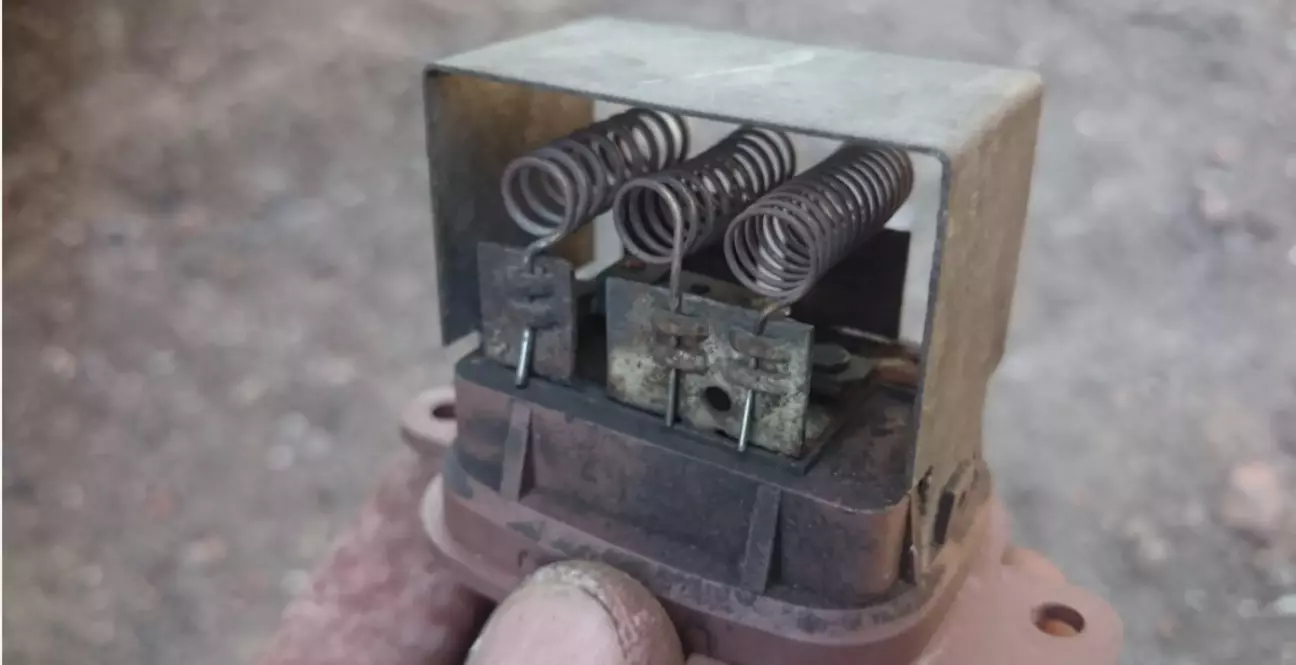

знімаємо накладку праворуч у ногах пасажира (тримається на одному шурупі), дивимося вгору і бачимо резистор швидкостей роботи вентилятора прямокутний, з округлими кінцями коричневого кольору, прикручений гвинтами.

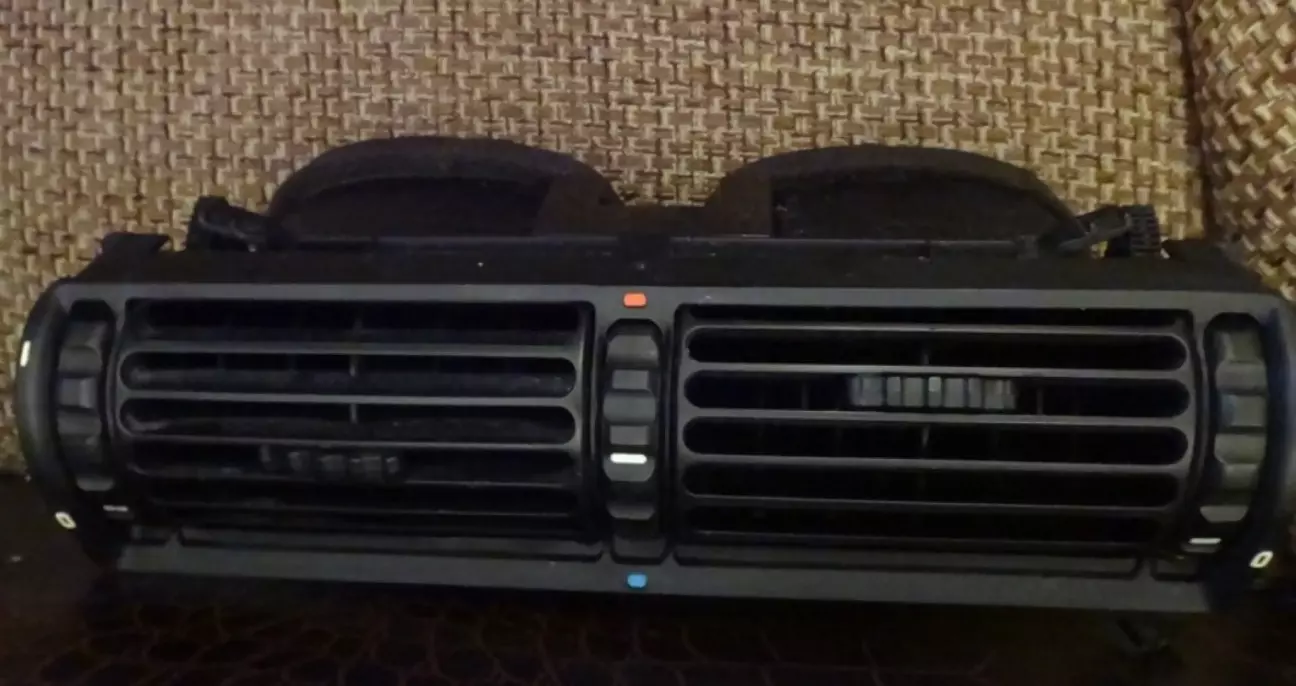

Центральні вентиляційні грати (Центральний дефлектор)
Примітка: На всіх типах пічках Е34 решітки №1,2,3,6 «сидять» на одному повітропроводі
Центральний дефлектор буває 3-х типів:

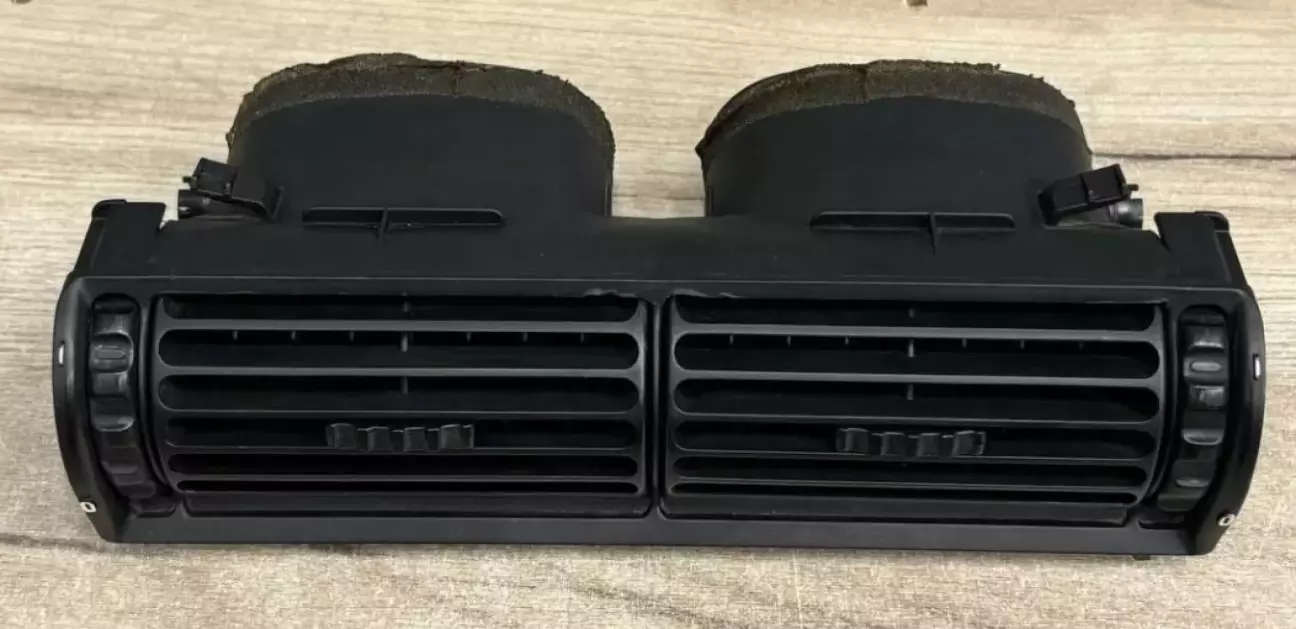

1) Без центрального регулювального коліщатка, ставився на "Valeo" (весь період виробництва) і на "Siemens" (імовірно до 09/1991р)
При такому вигляді дефлектора з цих решіток надходить тільки зовнішнє повітря, яке не підігрівається радіатором печі, тобто проходить повз нього.

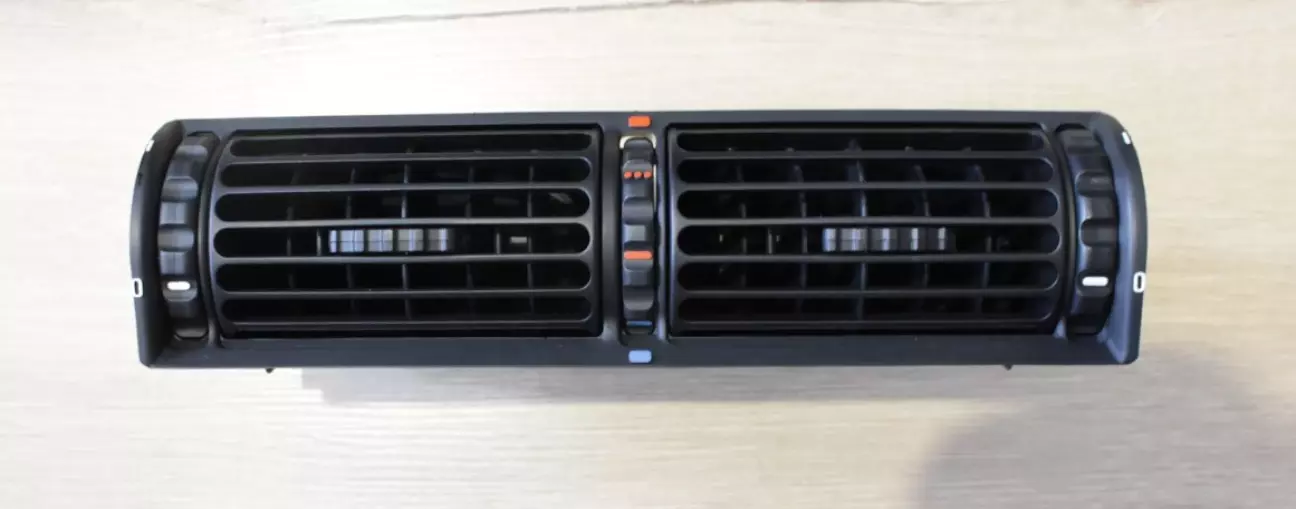

2) Центральний дефлектор з центральним регулювальним коліщатком, з регулюванням гаряче/холодне повітря, з тросовим приводом (центральне коліщатко з червоно-синіми смугами). Ставився на “Siemens” (імовірно з 09/1991 р) і деякі модифікації кондейного/безкондейного “BEHR”.
На автоклімат "BEHR" цей дефлектор не встановлювався.
3) Центральний дефлектор з центральним регулювальним коліщатком, з регулюванням гаряче/холодне повітря, з електроприводом (центральне коліщатко з однією білою смугою). Ставився деякі модифікації кондейного/безкондейного “BEHR” і автоклімат “BEHR”(весь період виробництва)
При нагоді №2 і №3 зовнішнє повітря може проходити через радіатор печі(або радіатор кондея)
отже є можливість регулювання тепло/холодно з цих решіток

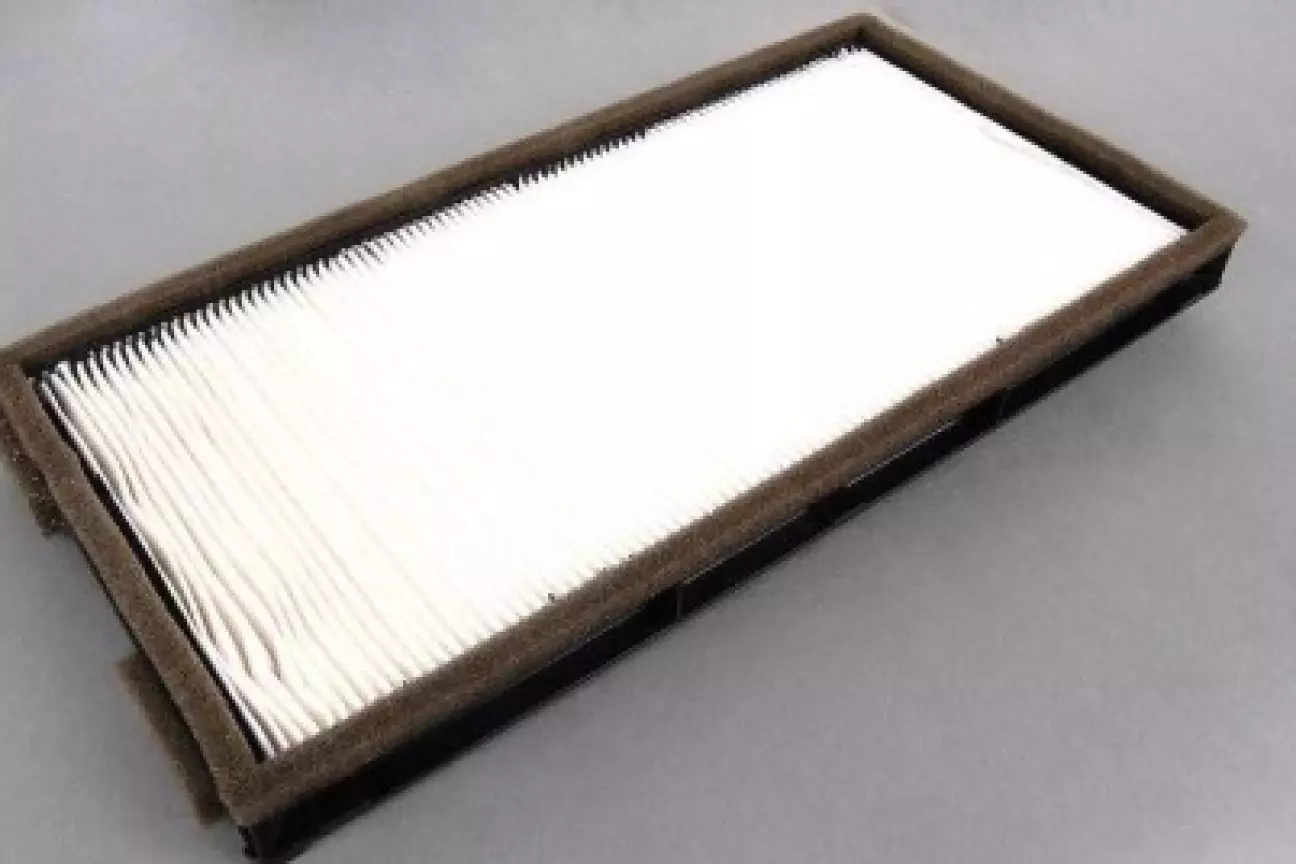

Мікрофільтр салону
Іноді наявність мікрофільтра визначається при перевірці ВІН та комплектації Опція: S529A MIKROFILTER Мікрофільтр
(Наявність цієї опції вказує, що на авто встановлено Безкондейний "BEHR")
Також на наявність мікрофільтра може вказувати табличка-повідомлення всередині ящика рукавички
Але навіть якщо мікрофільтр не пробивається по VINу чи ні таблички-повідомлення треба виходити з цих даних:
1. Печка "BEHR" до 06/1990г без мікрофільтра, далі з ним.
2. Піч "Siemens" до 09/1993г без мікрофільтра, далі з ним.
3. Піч “Valeo” мікрофільтра немає.
У будь-якому випадку найдієвіший спосіб перевірки наявності мікрофільтра, це залізти самому і подивитися його наявність чи відсутність. На всіх Е34 мікрофільтр (якщо він є) знаходиться в ногах пасажира і змінюється з салону.

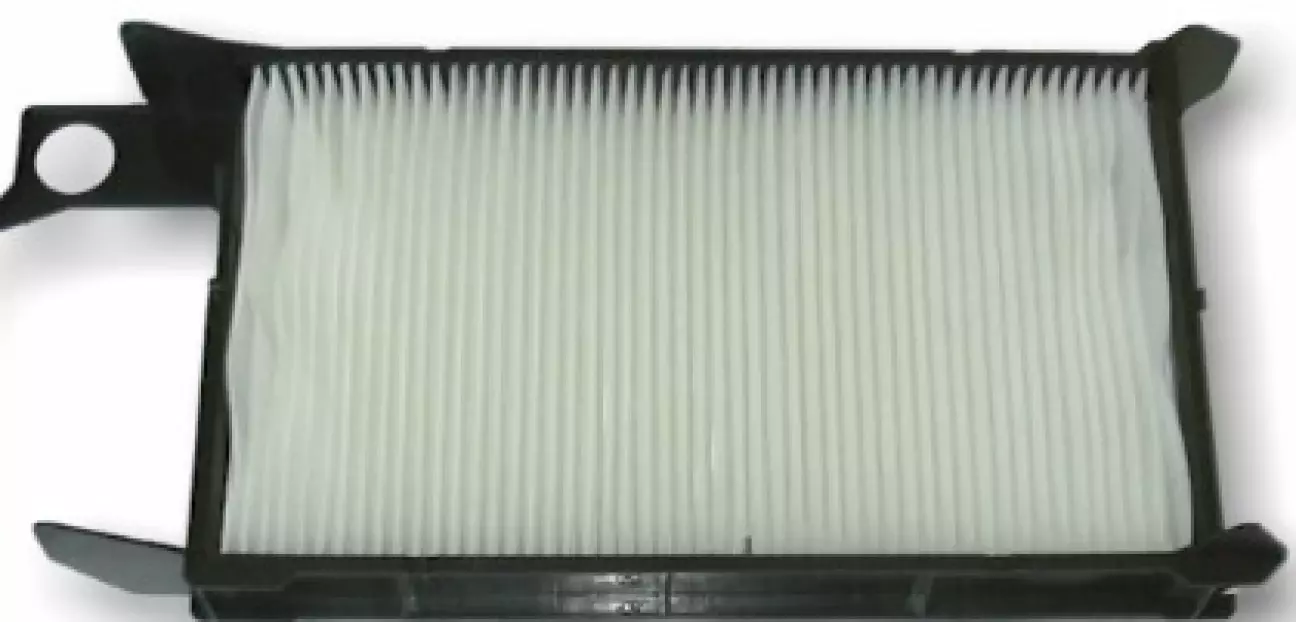

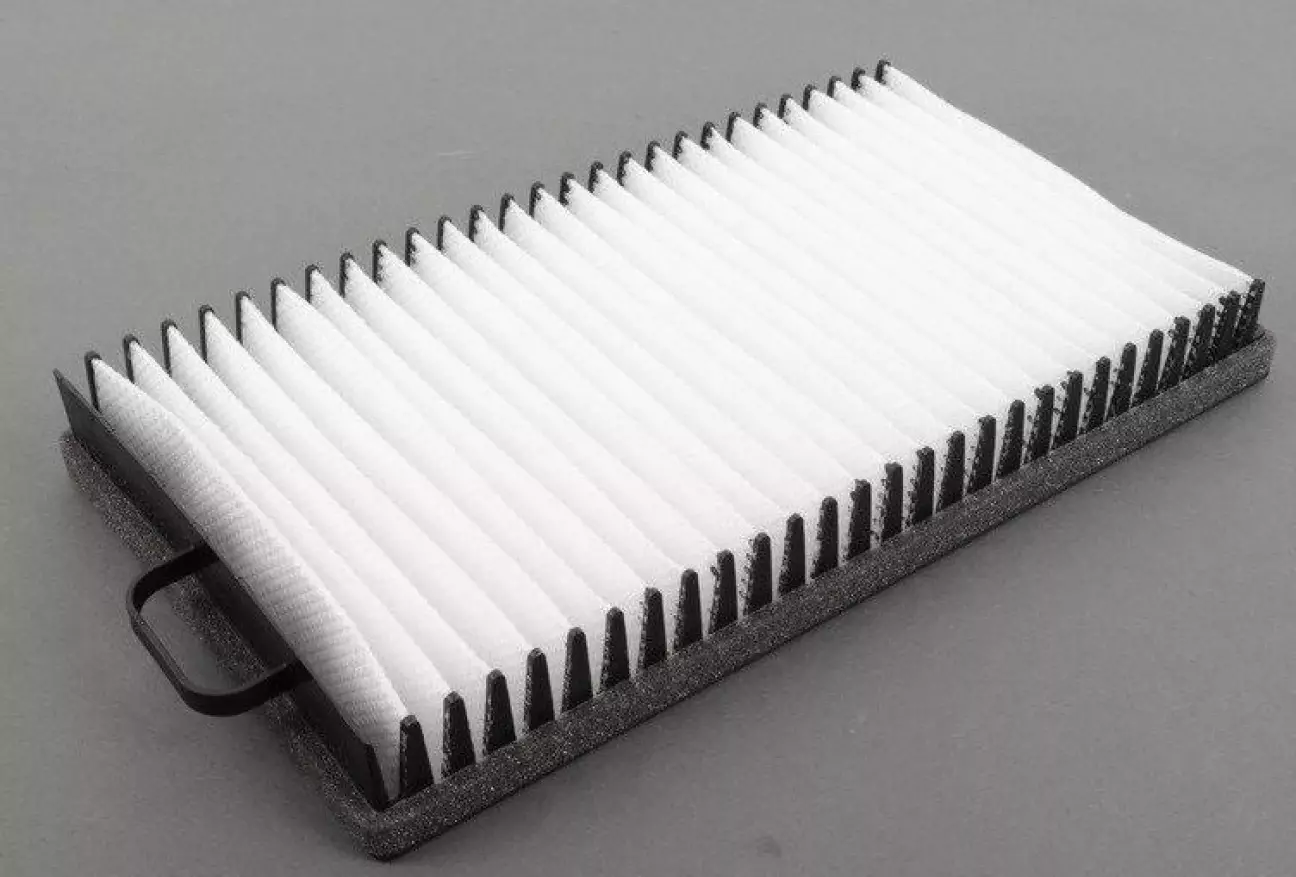

На автоклімат "BEHR" та кондейний "BEHR" - номер ОЕ фільтра 64 31 1 390 836
(є багато неоригіналу) Орієнтовні розміри: по рамці без урахування виступу та поролону 325х165х18мм
Безкондейний "BEHR" - номер ОЕ 64 31 1 390 870 Орієнтовні розміри: 343х201х38мм (розміри зняті по периметру рамки, без урахування «ніжок», товщина без урахування поролону)
"Siemens" - номер ОЕ 64 31 9069925 (дублікати Vemo V20-30-1004, Meyle 312 319 0019) Розміри: 330х180х40мм

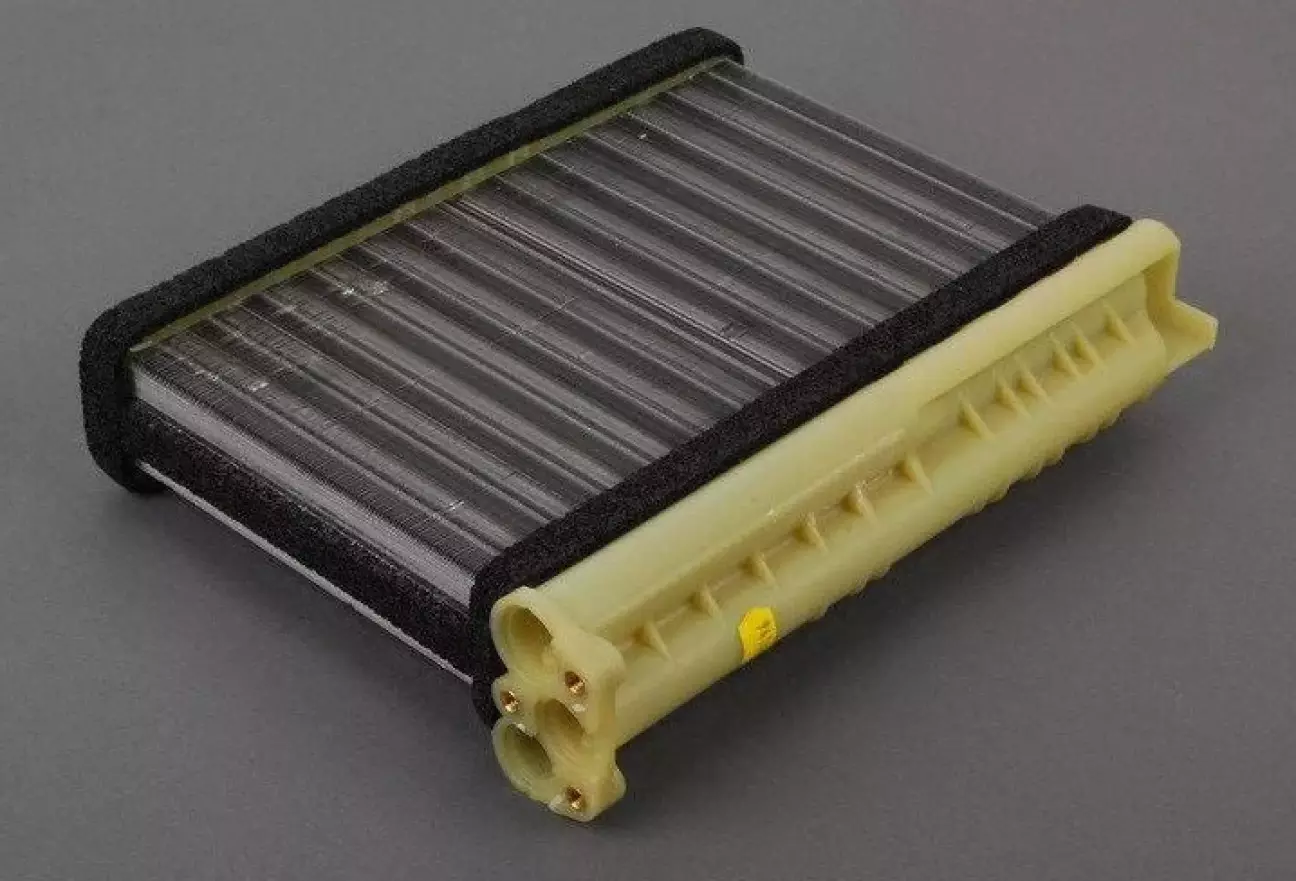

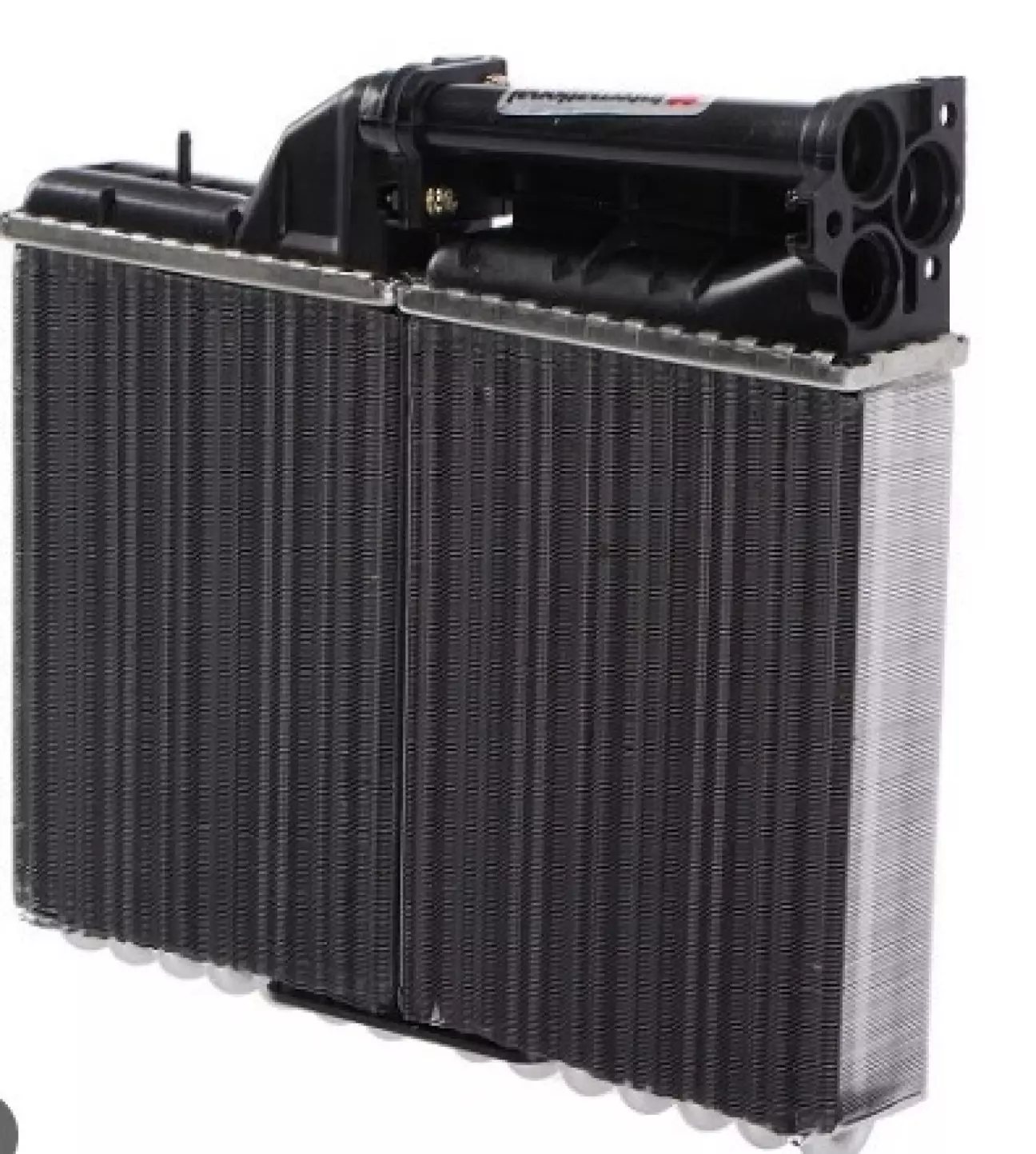

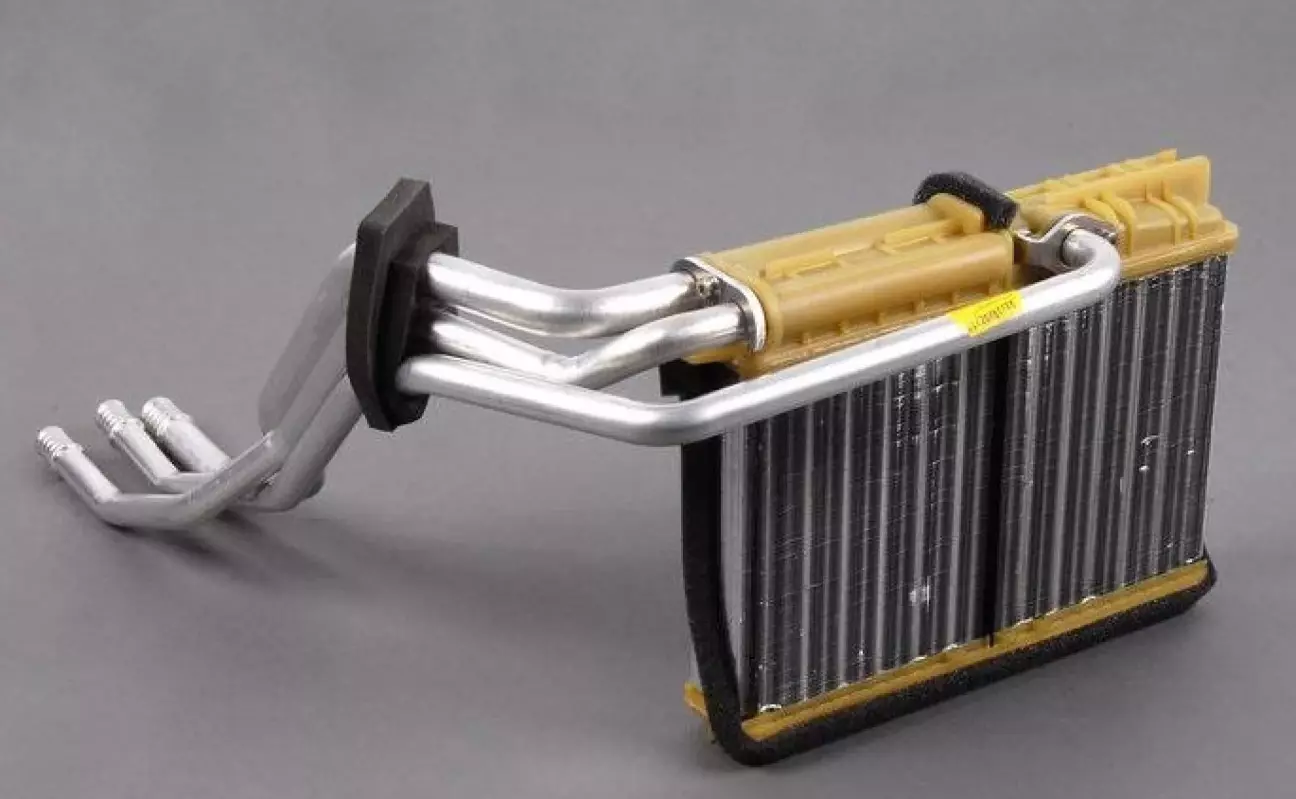

На Е34 ставили 5 типів печей радіаторів.
1) З номером ОЕ 64 11 8372523 ставився на:
- автоклімат "BEHR" (опція S534A KLIMAAUTOMATIK) - весь період виробництва,
2) З номером ОЕ 64 11 8351171 ставився на:
4) "Siemens" до 09/93г (номер ОЕ 64 11 6 971 104)

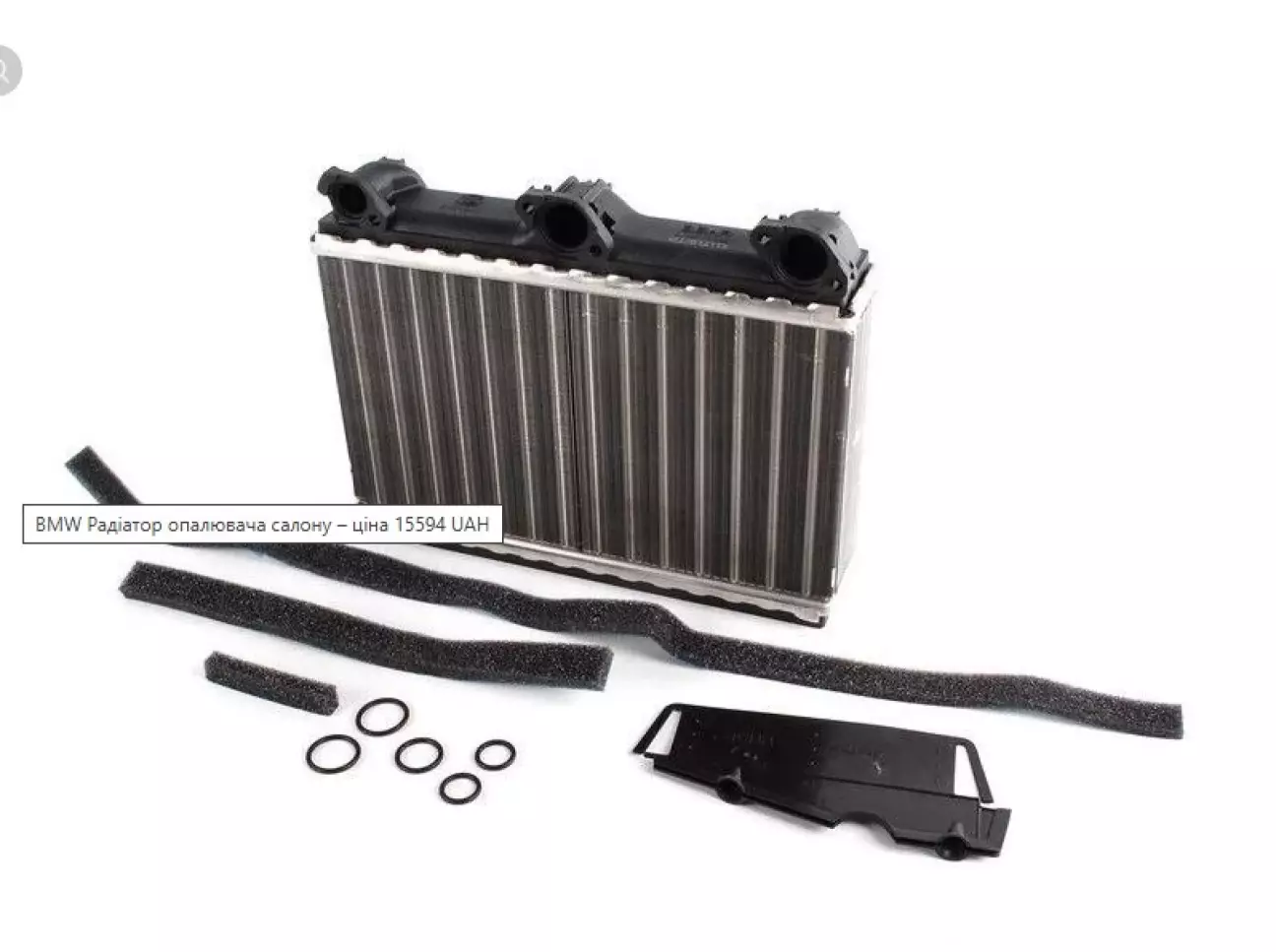

5) "Siemens" з 09/93г (номер ОЕ 64 11 8 391 912)
На сьогоднішній день замін на Siemens немає (крім Китаю який якістю не блищить), і виходів з даної ситуації кілька:
- купувати новий радіатор, тому що б/у течуть відразу,
- "колгоспити" радіатор від Valeo разом з трубками, трубки від Valeo доведеться шукати на розборах т.к. їх випуск припинено,
- "колгоспити" радіатор від "Лади-калини",
- міняти піч у зборі на будь-який «Behr»

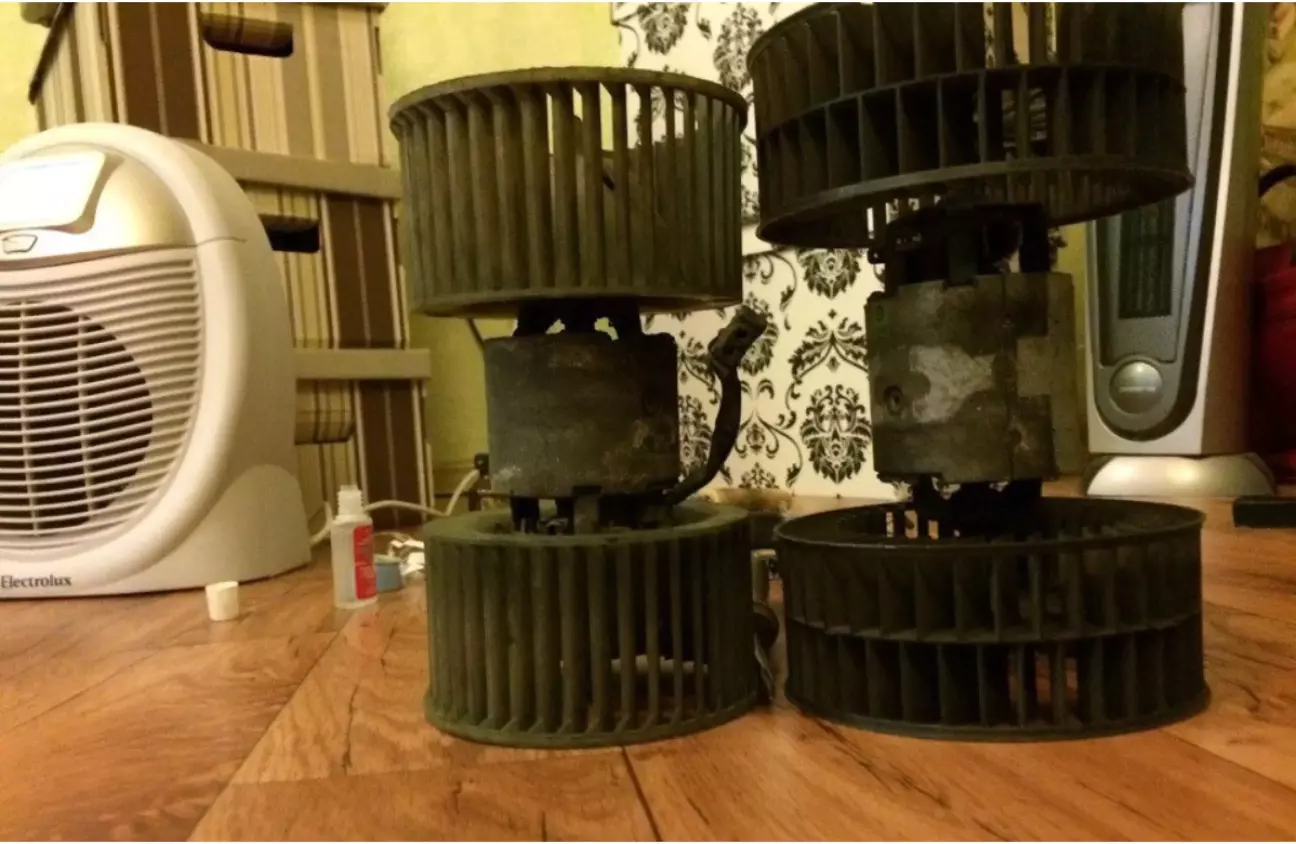

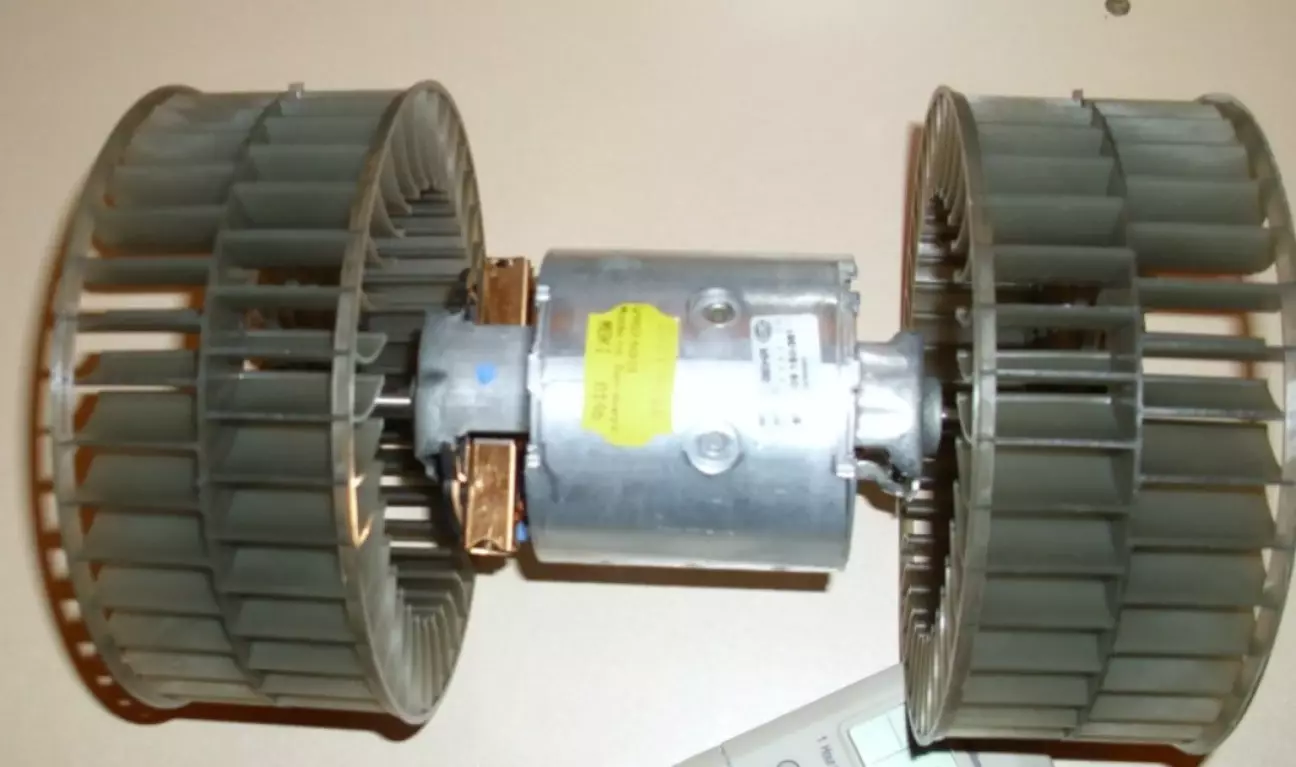

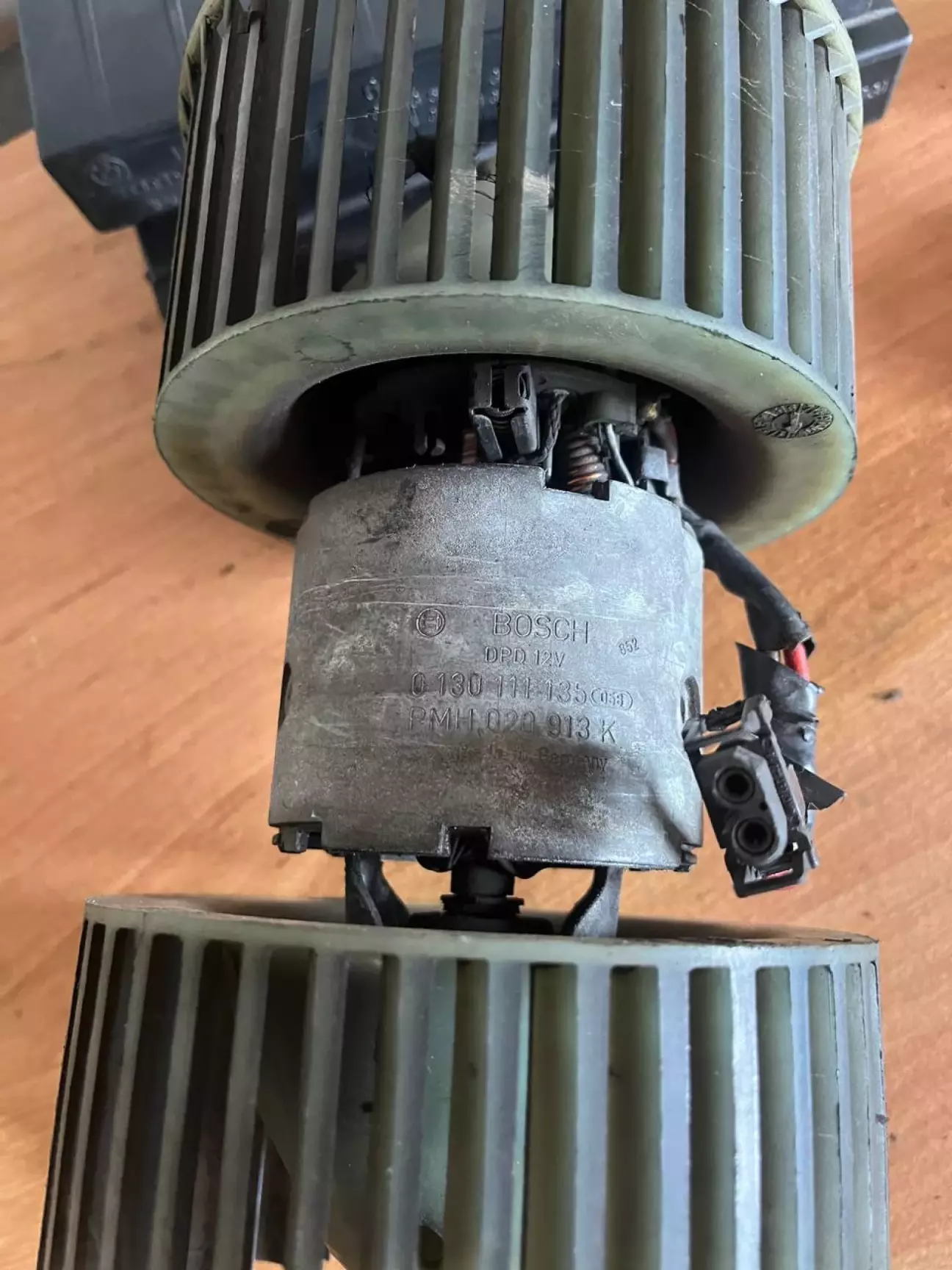

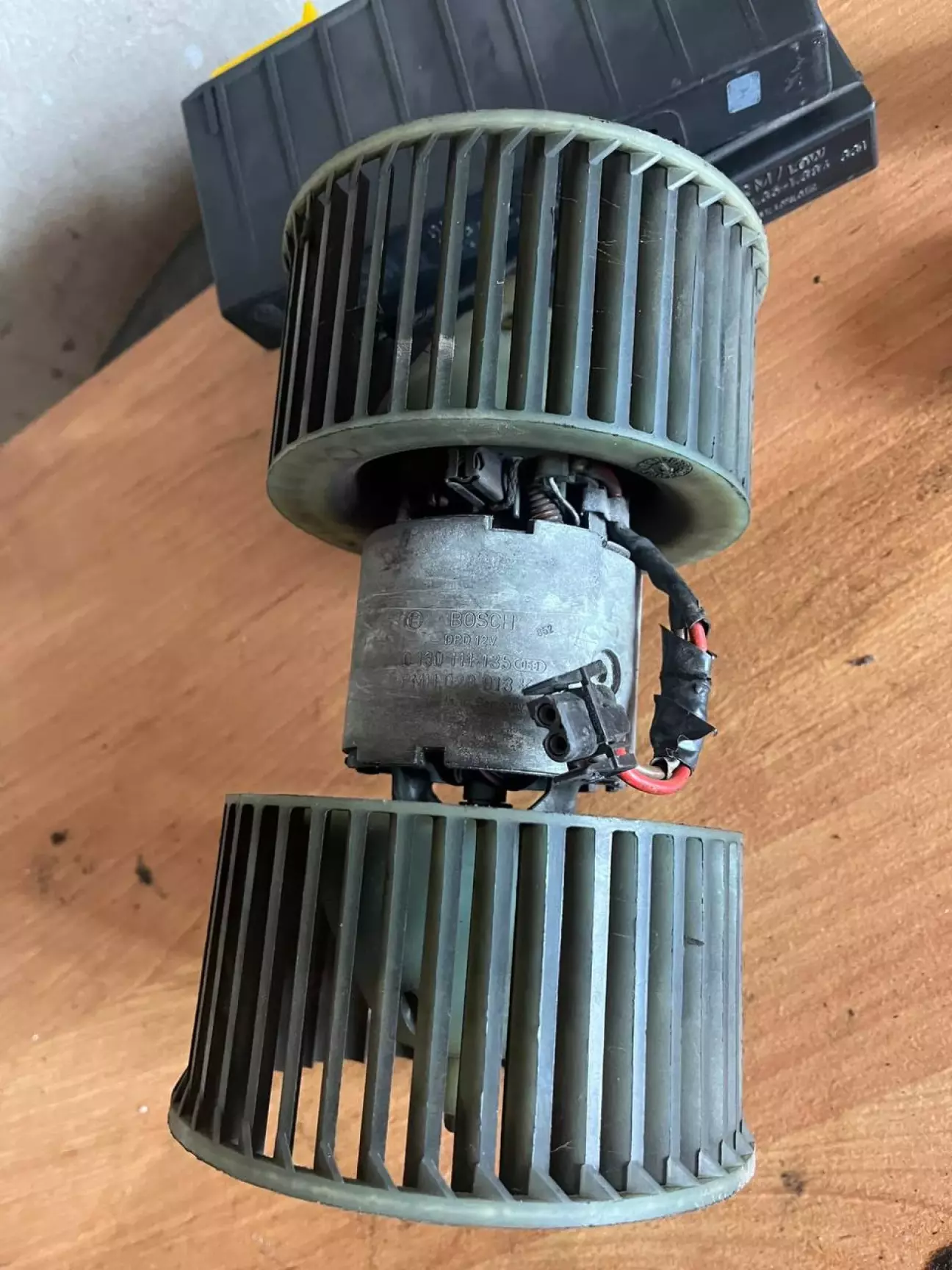

На всі види пічки "BEHR" ставили двигун пічки з оригінальним номером 64 11 8 390 935

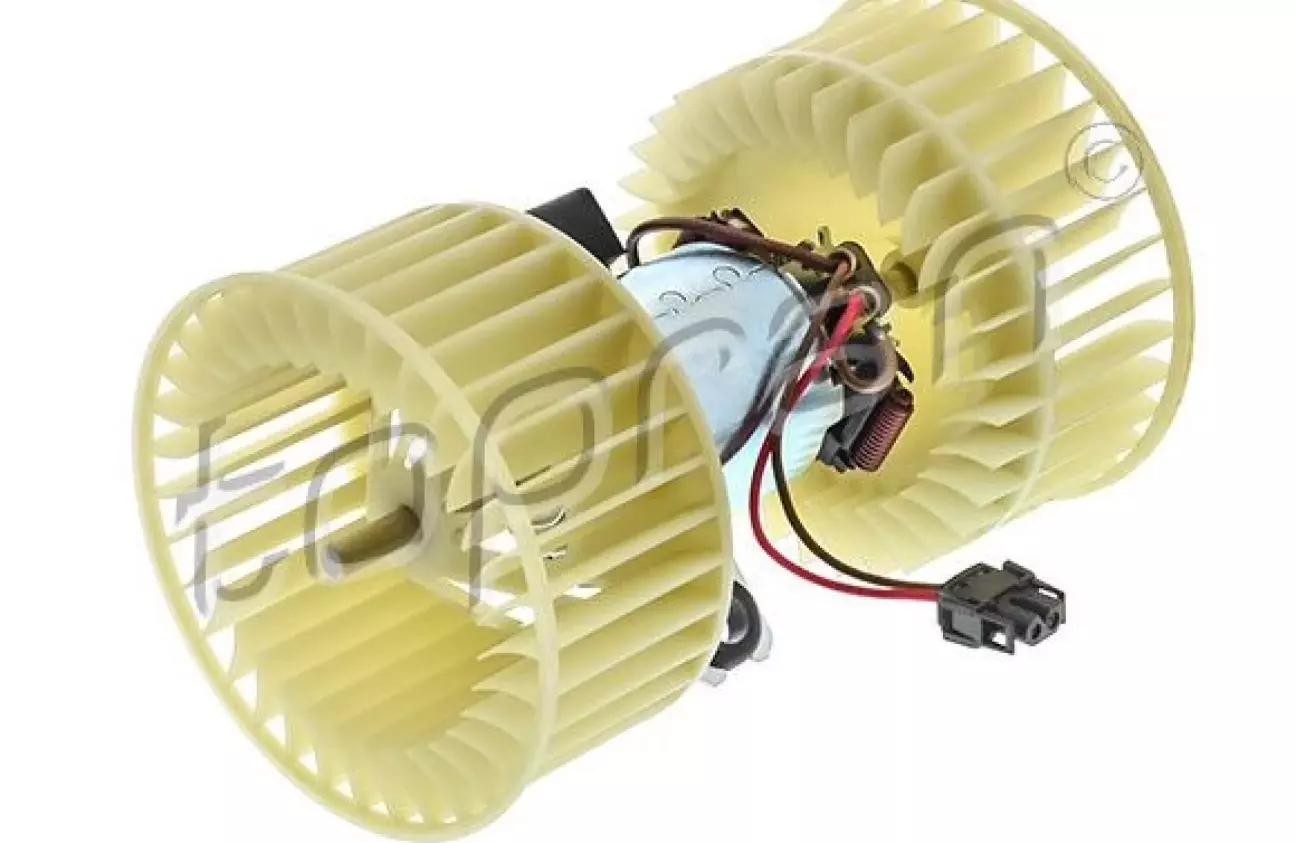

Вибір не оригінальних замінників не малий, є тільки один нюанс якщо замовити Bosch 0130111032 або Bosch 0130111020 то вони будуть без крильчаток і їх треба буде переставляти зі старого вентилятора.
Тепер з приводу "Bosch" їй, в мережі ставлять і той і той, я ставив питання офіційним дилерам яка їхня відмінність, ось відповідь:
Цитата
Важливої різниці в цих номерах немає обидва двигуна взаємозамінні для печі BMW без крильчатки як не дивно але ціна буде різна.
Мотор печі типу "BEHR" (і його дублікати) незамінний з мотором печі типу "VALEO"
Двигун пічки VALEO
"Пропеллер"пічки siemens до 09/93 с оригінальным номером 64 11 1 388 175 вхаємозамінний на hans pries с номером 501 159 755.
також "пропелер" пічки siemens до 09/93 с оригінальным номером 64 11 1 388 175 міняєтся на Termal 402936M
Для пічки siemens після 09/93 р.в. з оригінальным номером 64 11 8 391 920 замінників немає.
Отже це ті данні котрі я зміг зібрати і знайти по різних ресурсах для того, щоб скласти цей матеріал,
якщо буде що доповнити пишіть.
Можливо ,але це не точно буде матеріал по клапанах пічки так що не перемикайтесь ))
