(Події описані станом на липень 2024 року)

З того часу, коли я збирав конструктор з MKZ/Mondeo приборки, в мене була шкала швидкості в милях.

Не те щоб мене це якось парило, враховуючи що на спидометр я дивлюся рідко, але оця цифрова шкала в кілометрах створювала якийсь візуальний шум.

Колись мені пропонували шкалу Мондео в кілометрах, аж за 80$. Але в Мондео шкалі мені не подобається всратий шрифт.

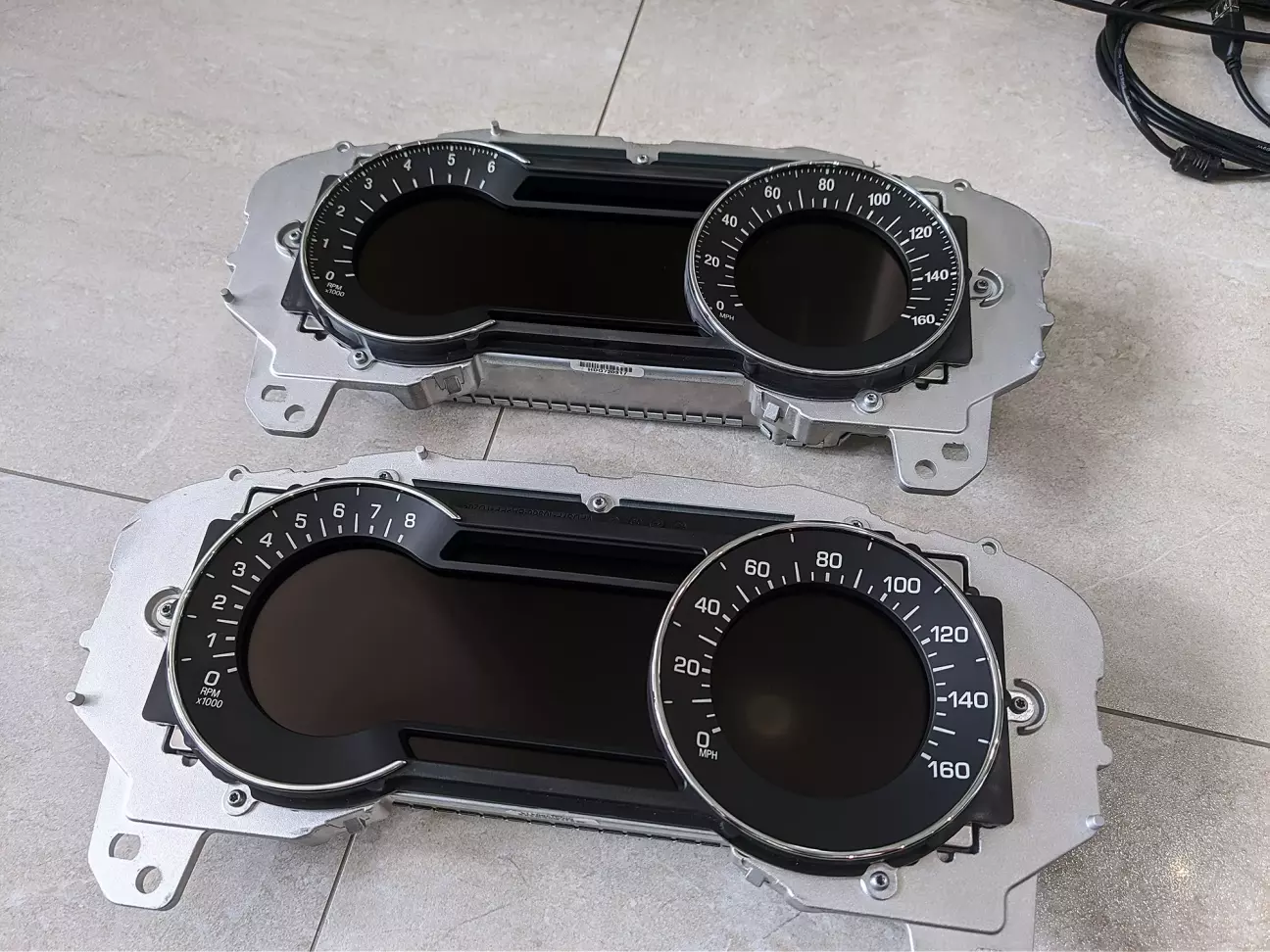

Мондео шкала зверху, Лінкольн шкала знизу. Лінкольн шкала має трохи більш сучасний шрифт і вигляд. Здається рестові Мондео теж потім перейшли на таку шкалу.

Але тут добрі люди випадково знайшли мені нову кілометрову шкалу на OLX, ще й за якісь 1000 гривень.

Без жодної секунди роздумів, шкала була куплена.

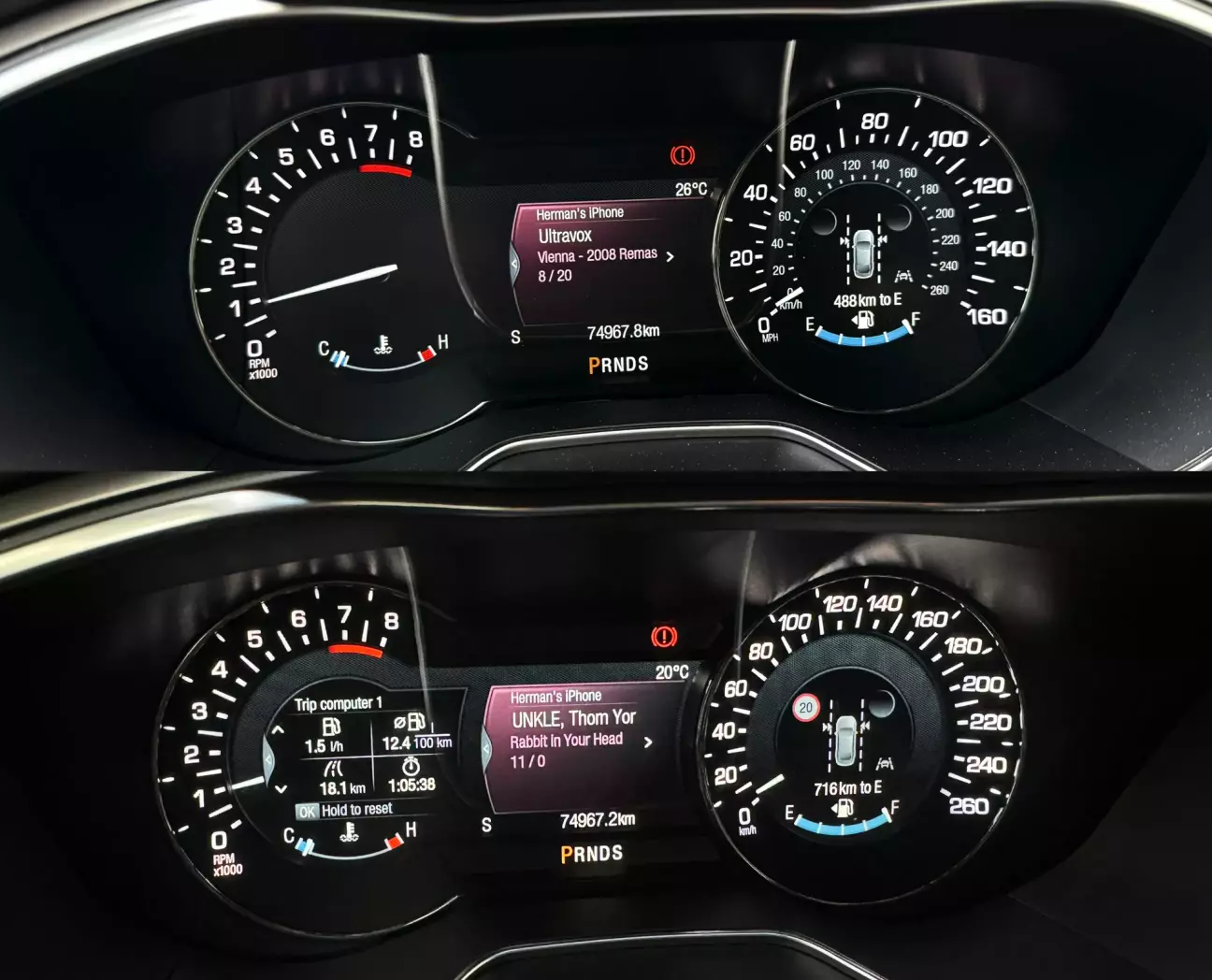

Шкала на вигляд як оригінал 1 в 1 (оригінальна в милях знизу, нова в кілометрах - зверху).

Незрозуміло, чи це оригінальна шкала, чи то дуже якісна копія.

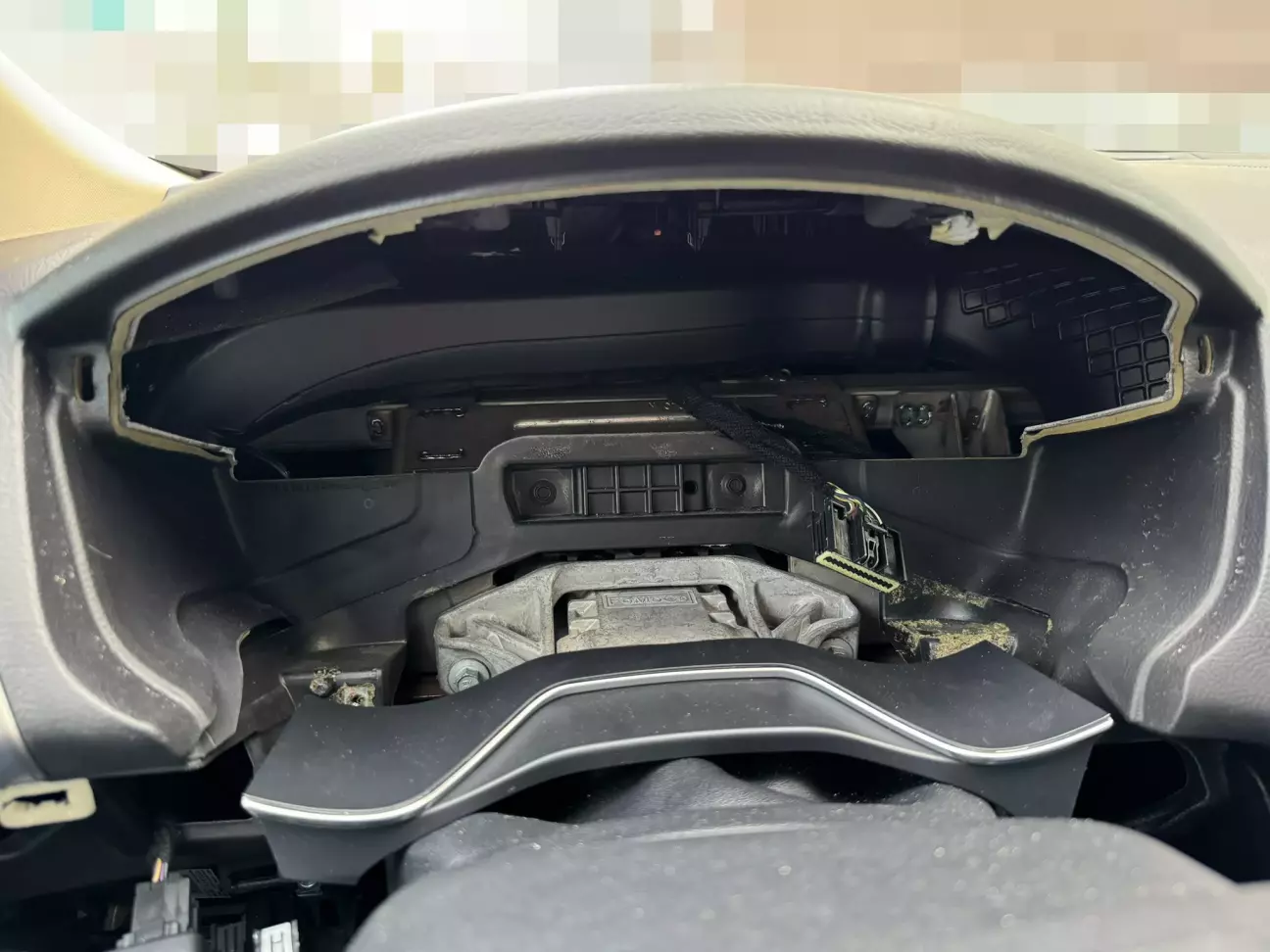

Зняв приборку.

Щоб зняти шкалу, треба зняти скло з приборки, відкрутити задню кришку, та відключити всередині шлейф підсвітки шкали.

Шлейф обведений червоним

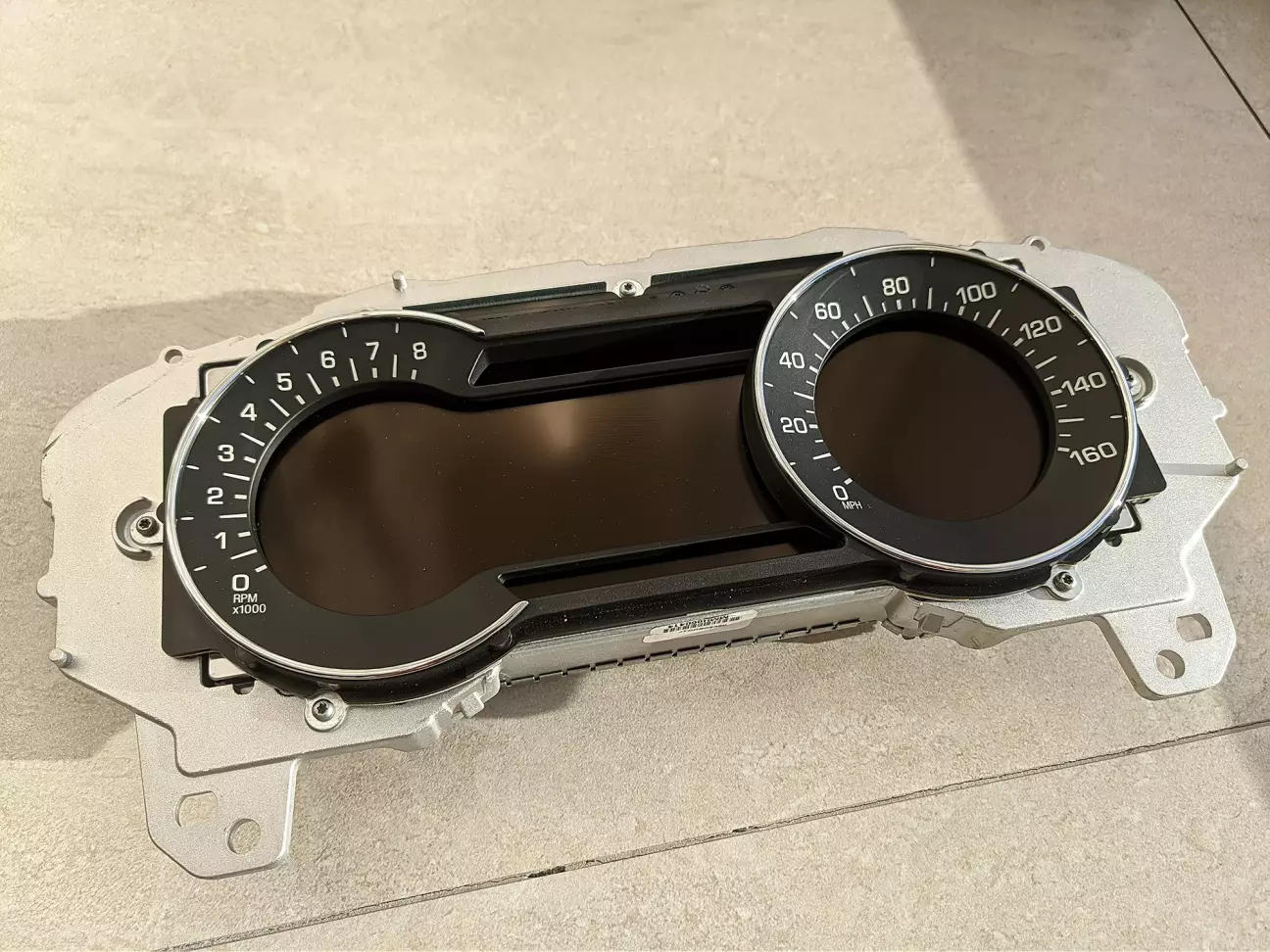

В результаті, приборка без шкали виглядає якось так.

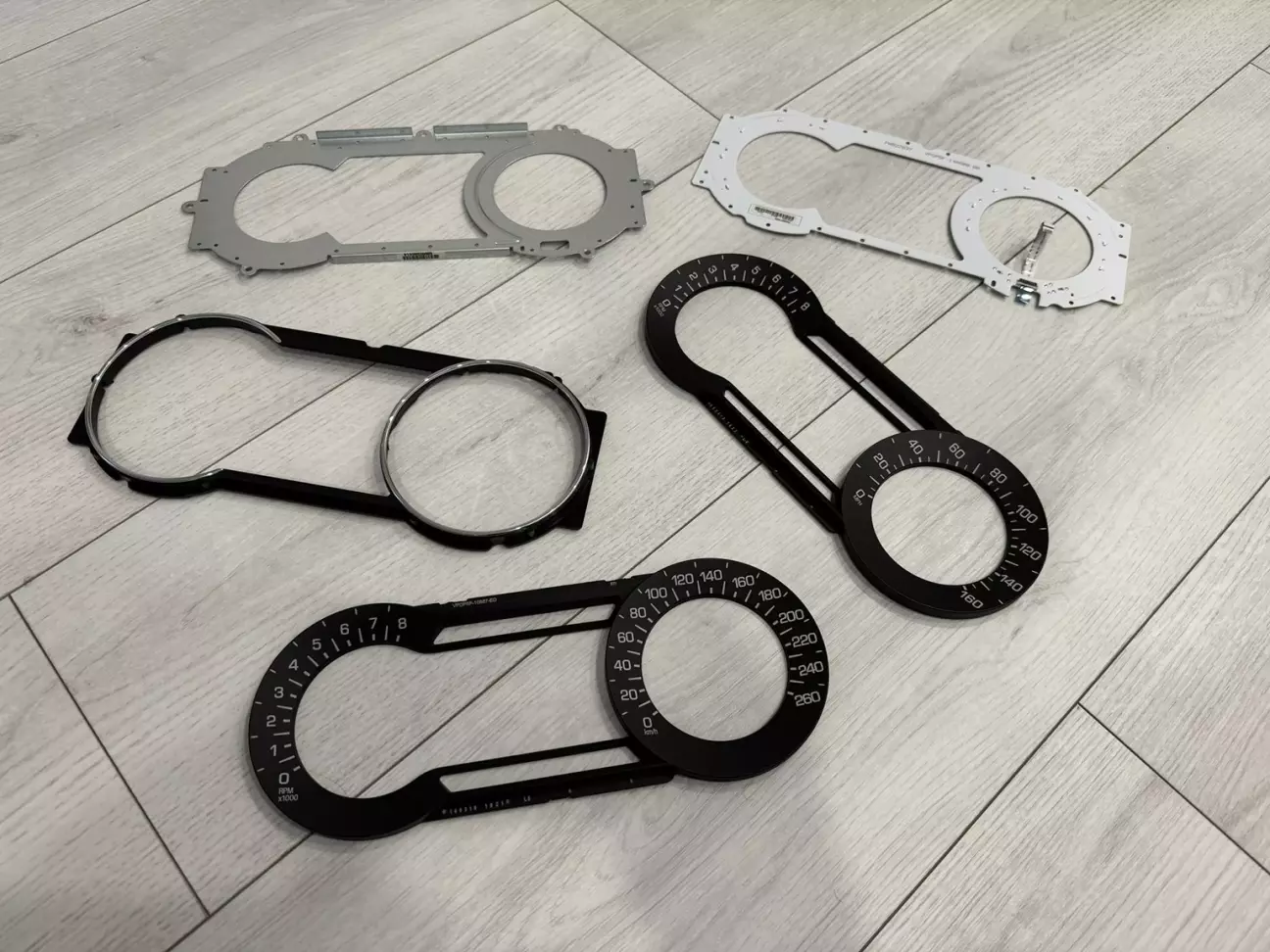

Сама шкала складається з чотирьох частин.

1. Металева основа.

2. Плата підсвітки.

3. Шкала.

4. Накладка шкали.

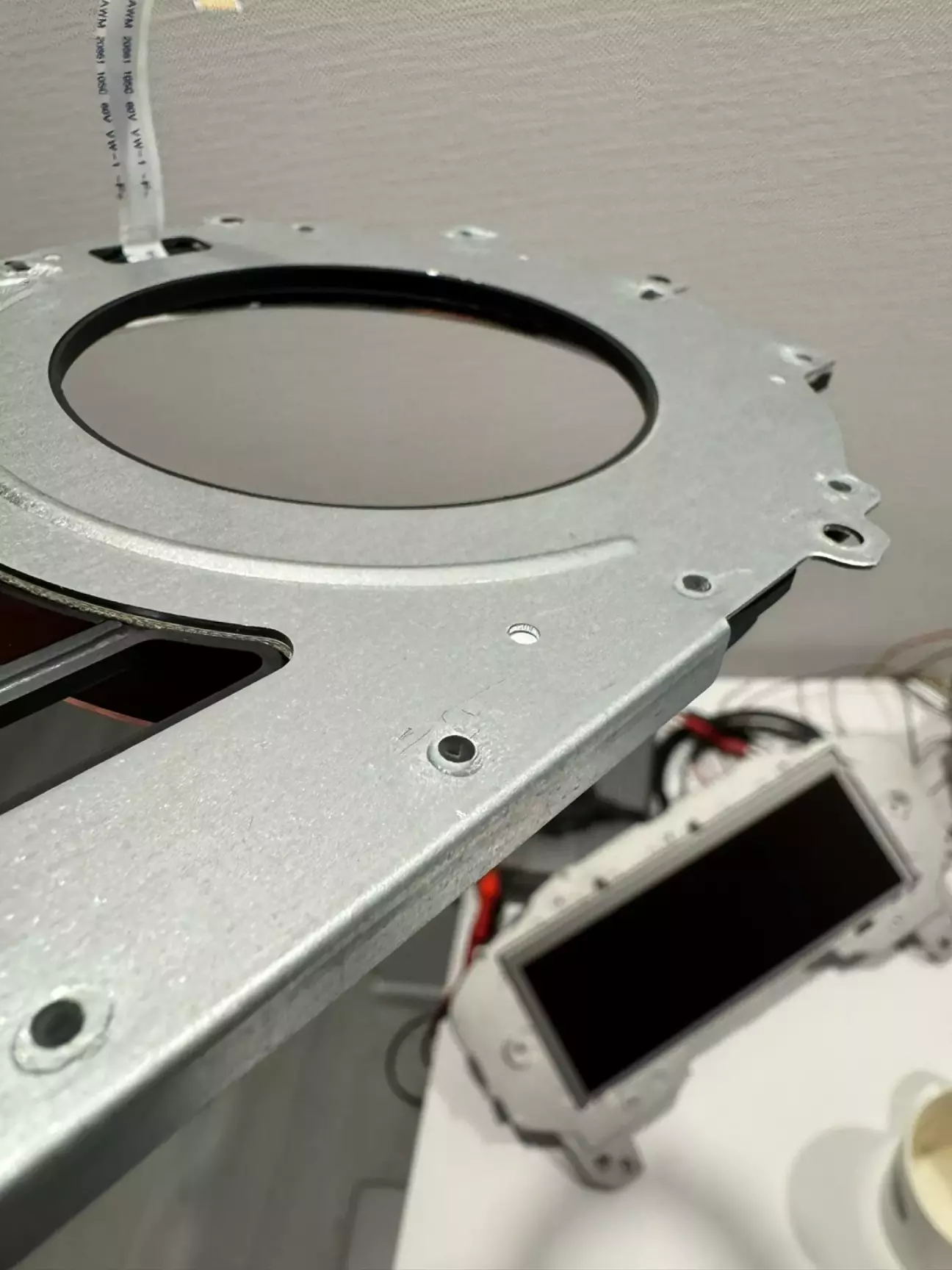

Щоб зняти шкалу, треба на металевій основі або розплавити пластикові п'ятаки, або зрізати їх. Я зрізав канцелярським ножем.

Шкала просто міняється, і шкала збирається назад.

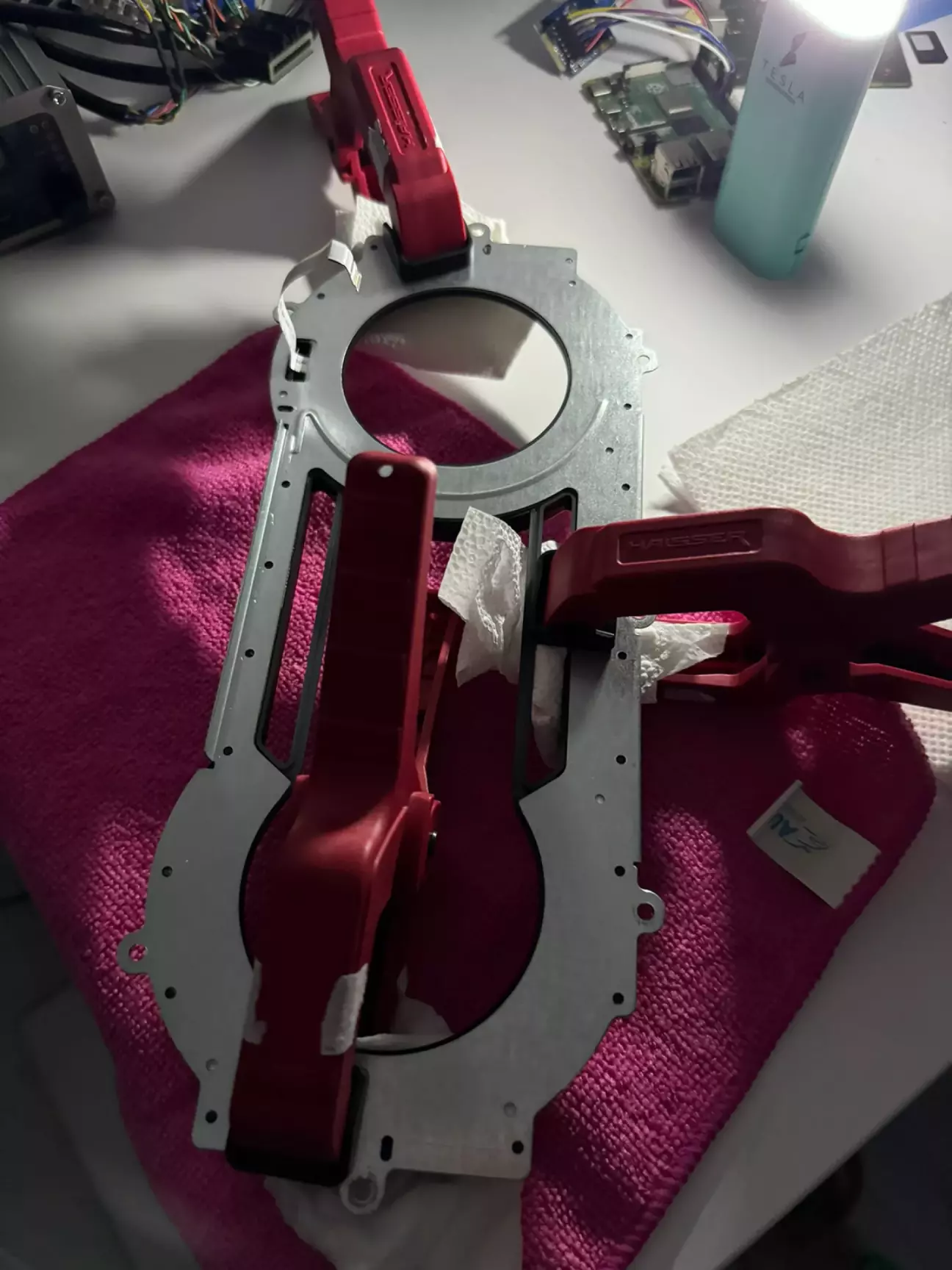

Зрізані п'ятаки я просто промазав гелевим суперклеєм, і затиснув це все струбцинами десь на добу.

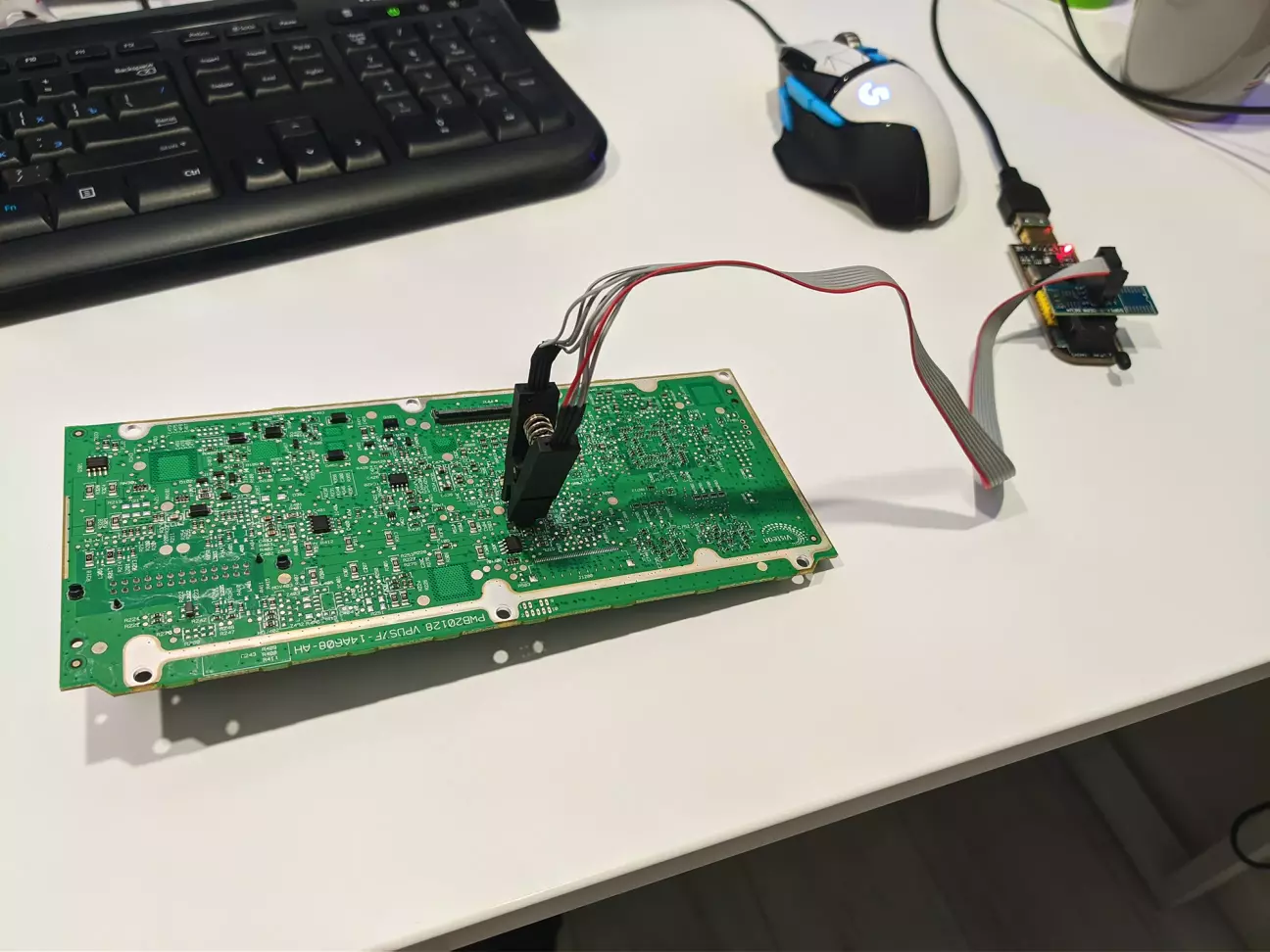

Далі підключаємося прищепкою до EEPROM на платі приборки, і трохи правимо дамп.

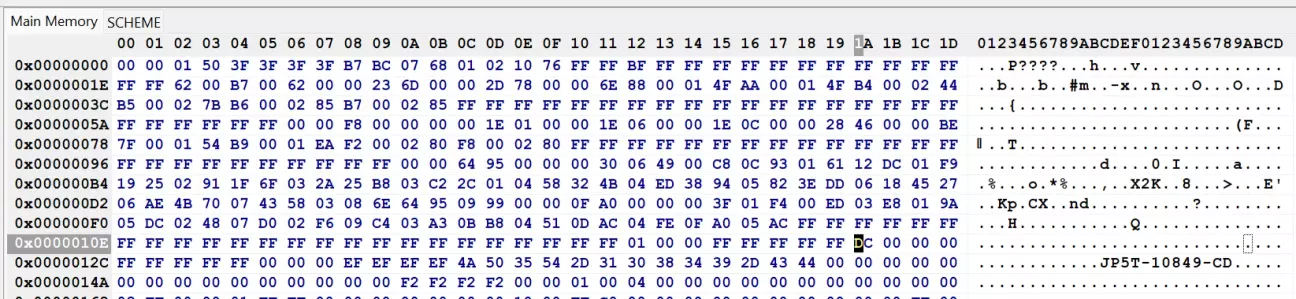

Зміщення 0x128, другий біт має бути 1. Цей біт відповідає за тип фізичної шкали. 0 - шкала в милях, 1 - шкала в кілометрах.

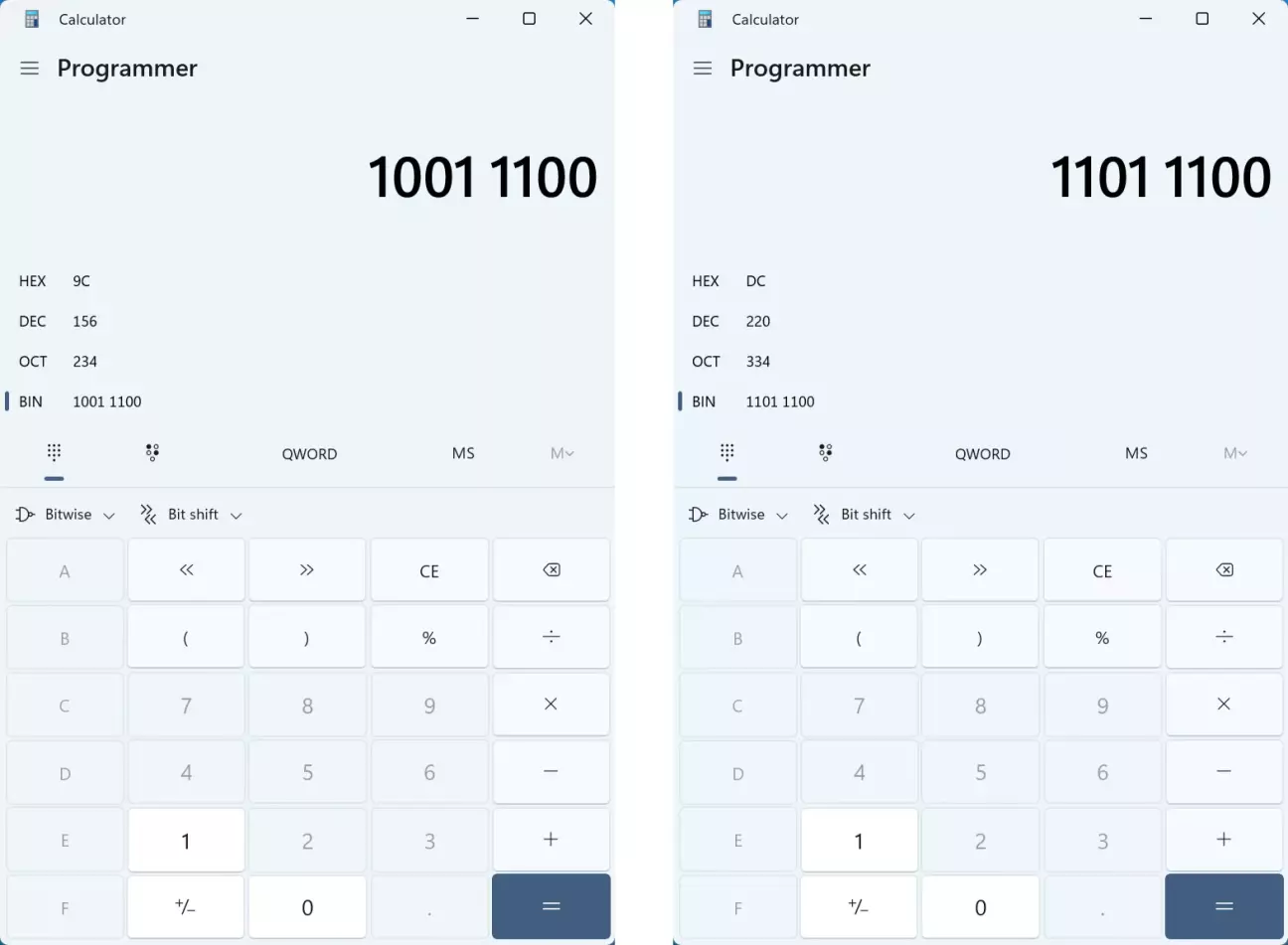

Відповідно, на зміщенні 0x128 в мене було значення 0x9C, стало 0xDC.

Далі рахуємо контрольку, інакше в приборці буде постійна помилка U3000 - Внутрішня несправність.

Ну і заливаємо новий дамп в приборку.

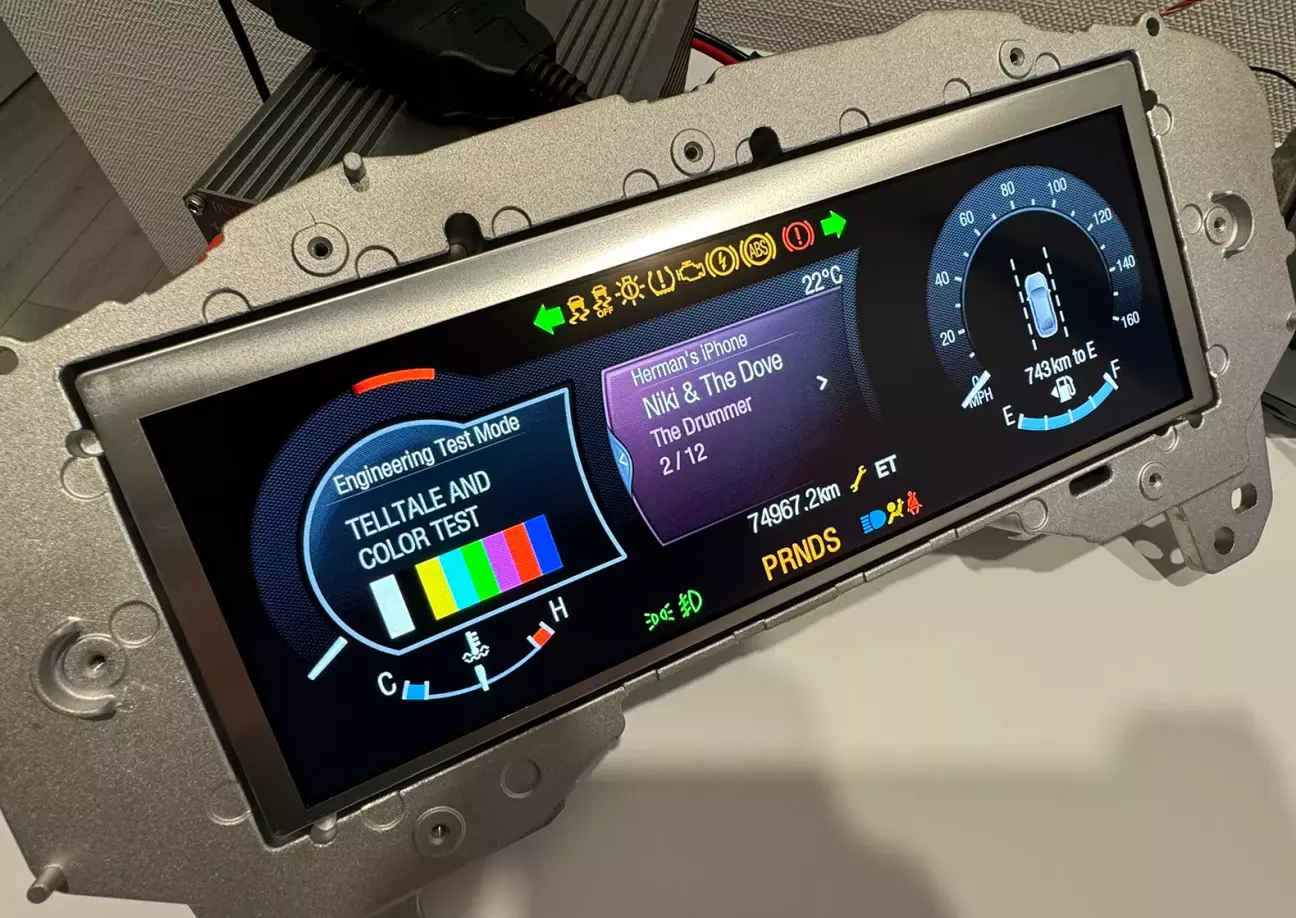

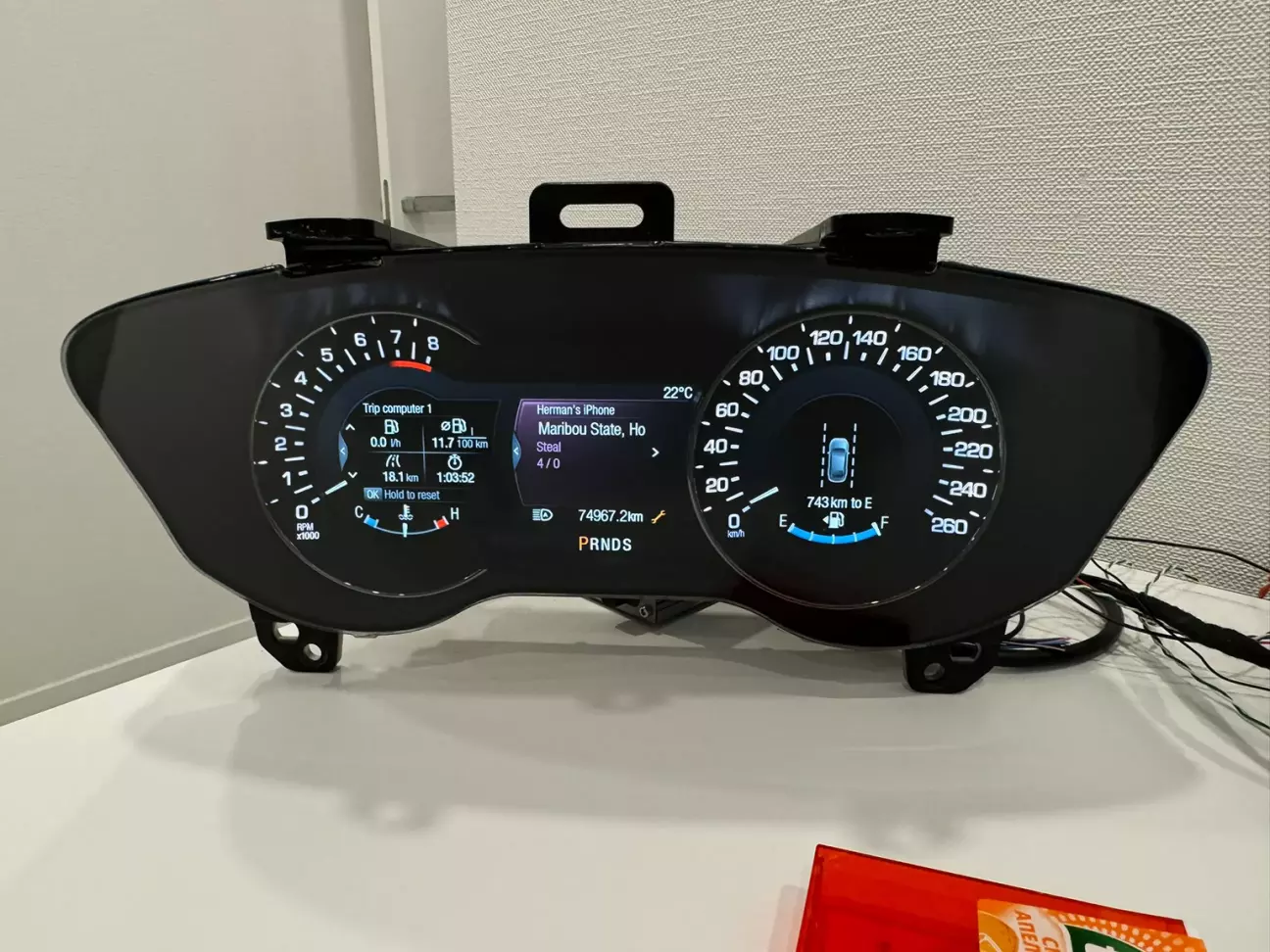

Майже зібрана приборка з новою шкалою виглядає ось так.

Після того як підправив дамп, цифрова шкала, яку можна увімкнути/вимкнути, тепер відповідно в милях.

Ну і дякую одноклубнику Alex Wells, який розробив кастомну прошивку. Завдяки цій прошивці, приборка має БК від Мондео на 4 віконця, але при цьому має звуки Лінкольн, і відображення температури та рівня палива C/H - E/F замість європейських 60/120 - 0/1.

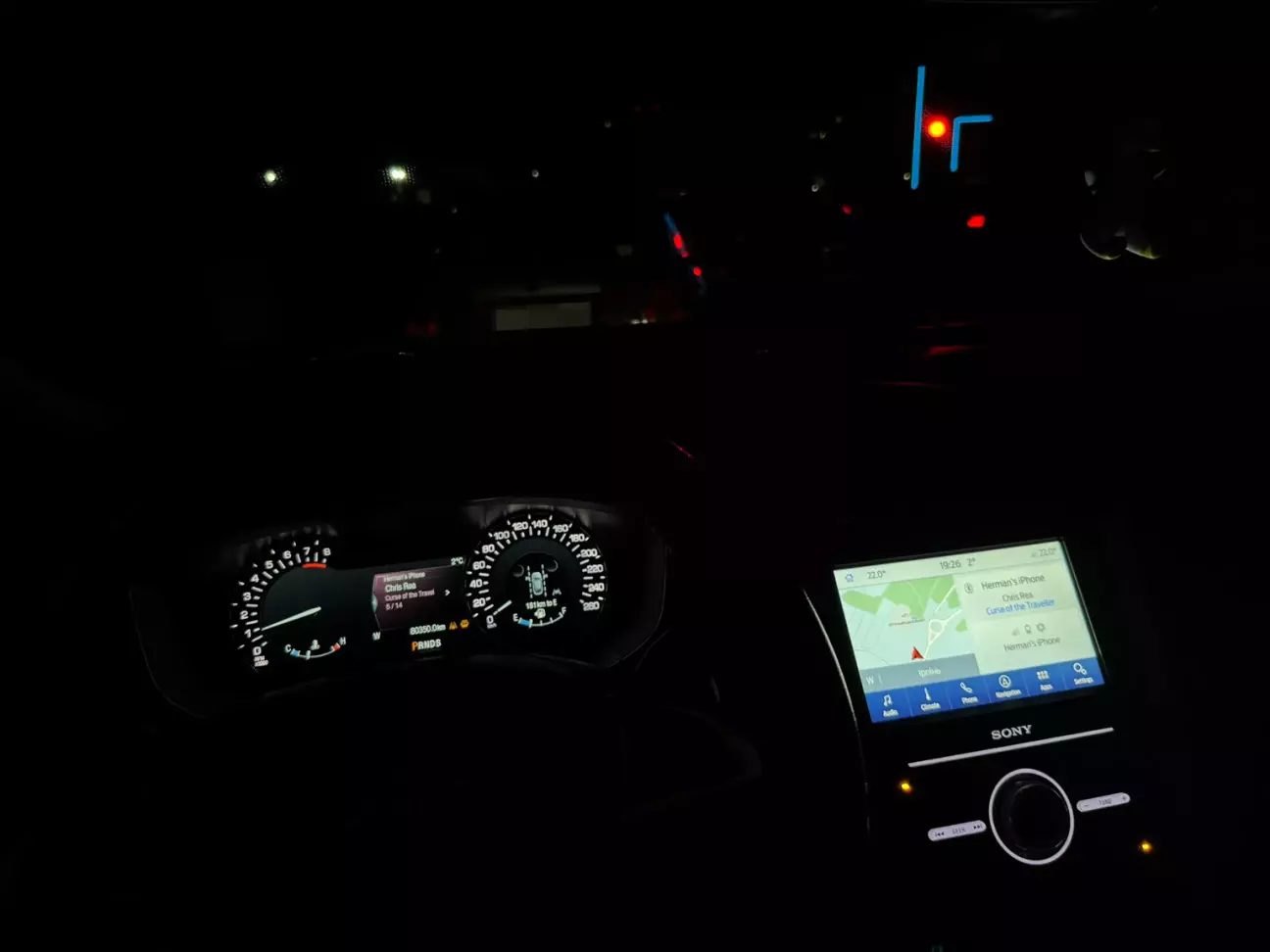

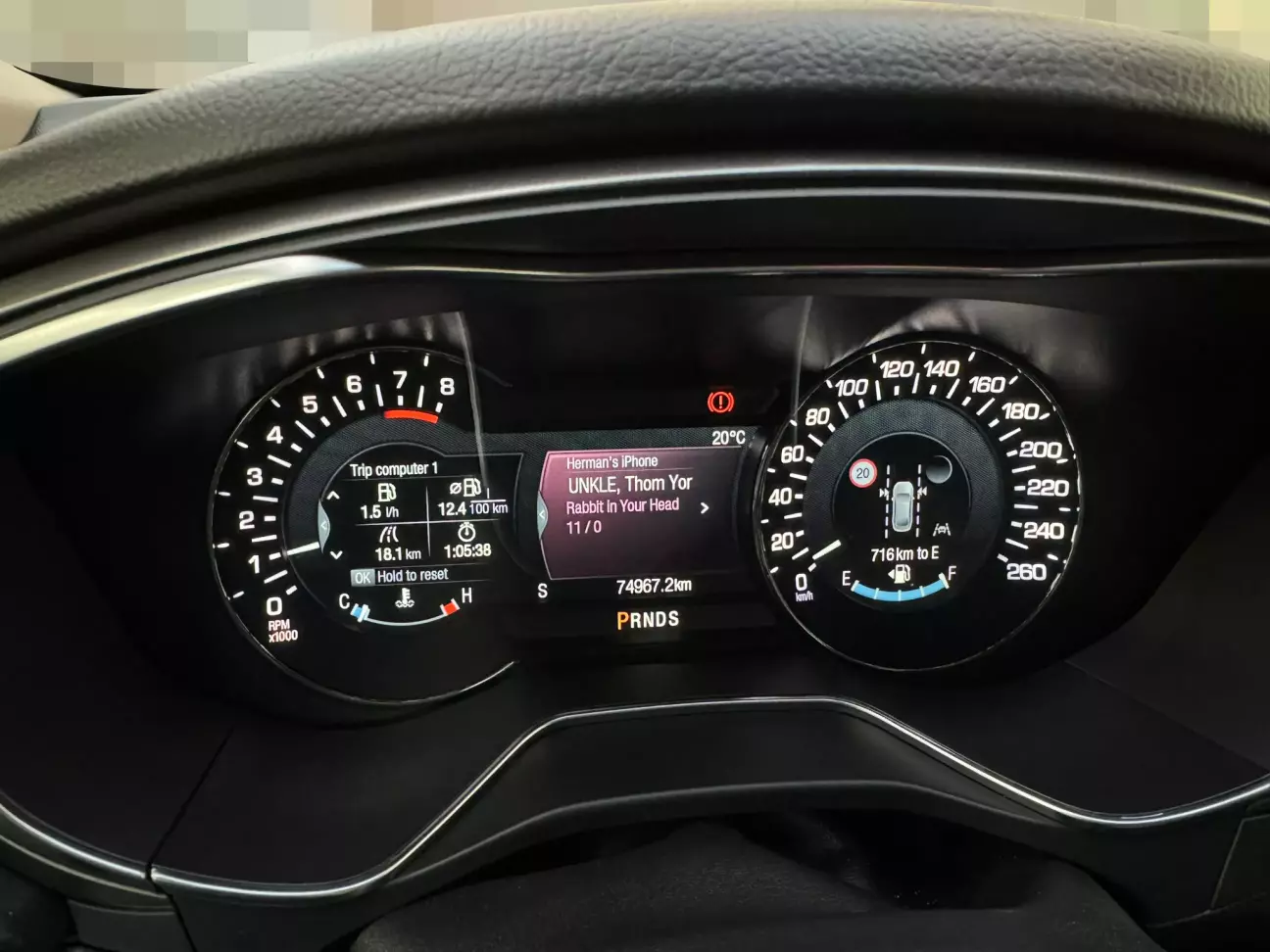

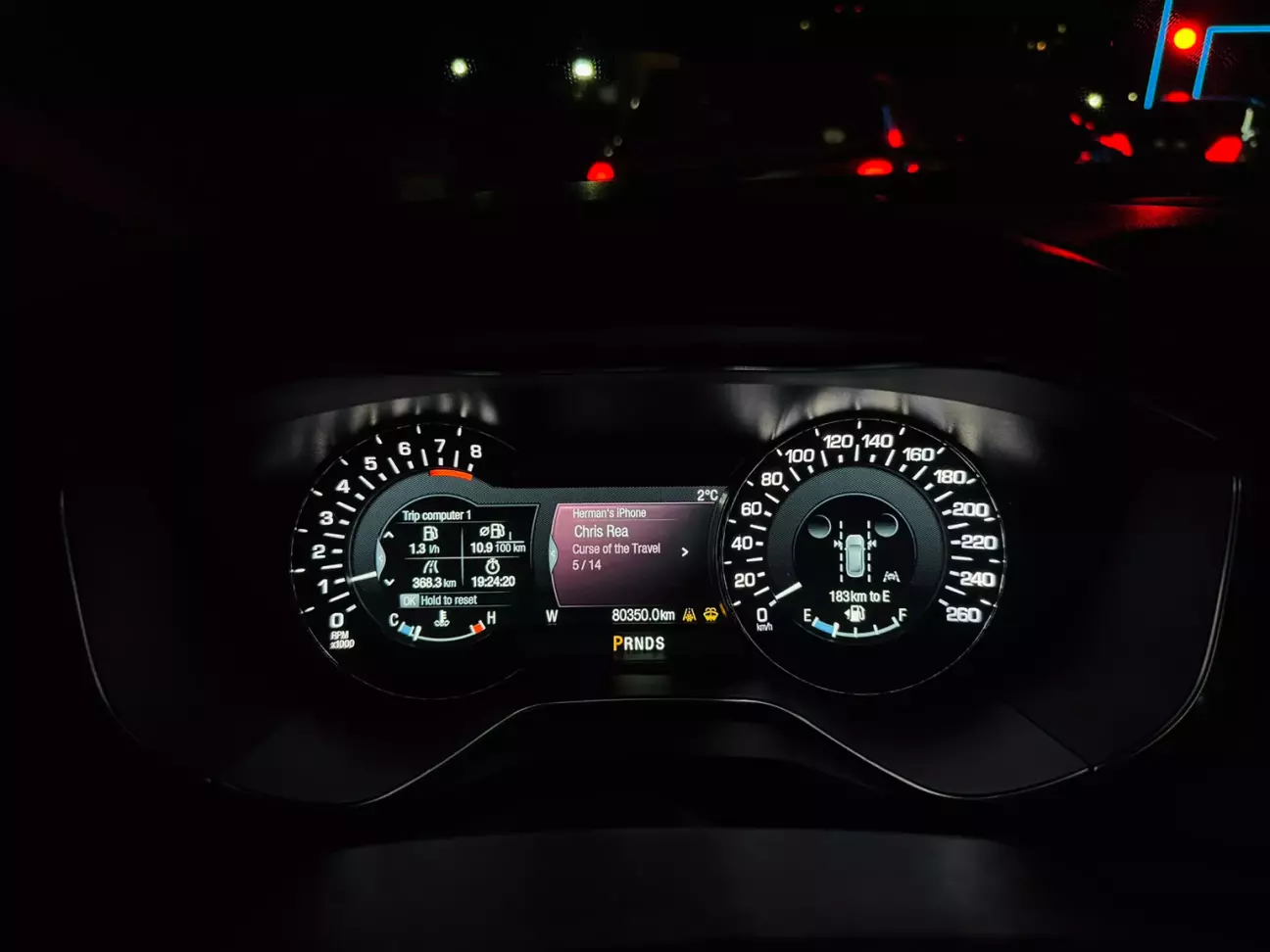

Ну і зібрана приборка виглядає ось так.
