Встановленя чорно-білої приборки Passat B6

Для того щоб змінити приборку з червоної на чорнобілу ,потрібен перехідник або перепіновка проводів з чорного великого конектора в синій малий

Варіант 1

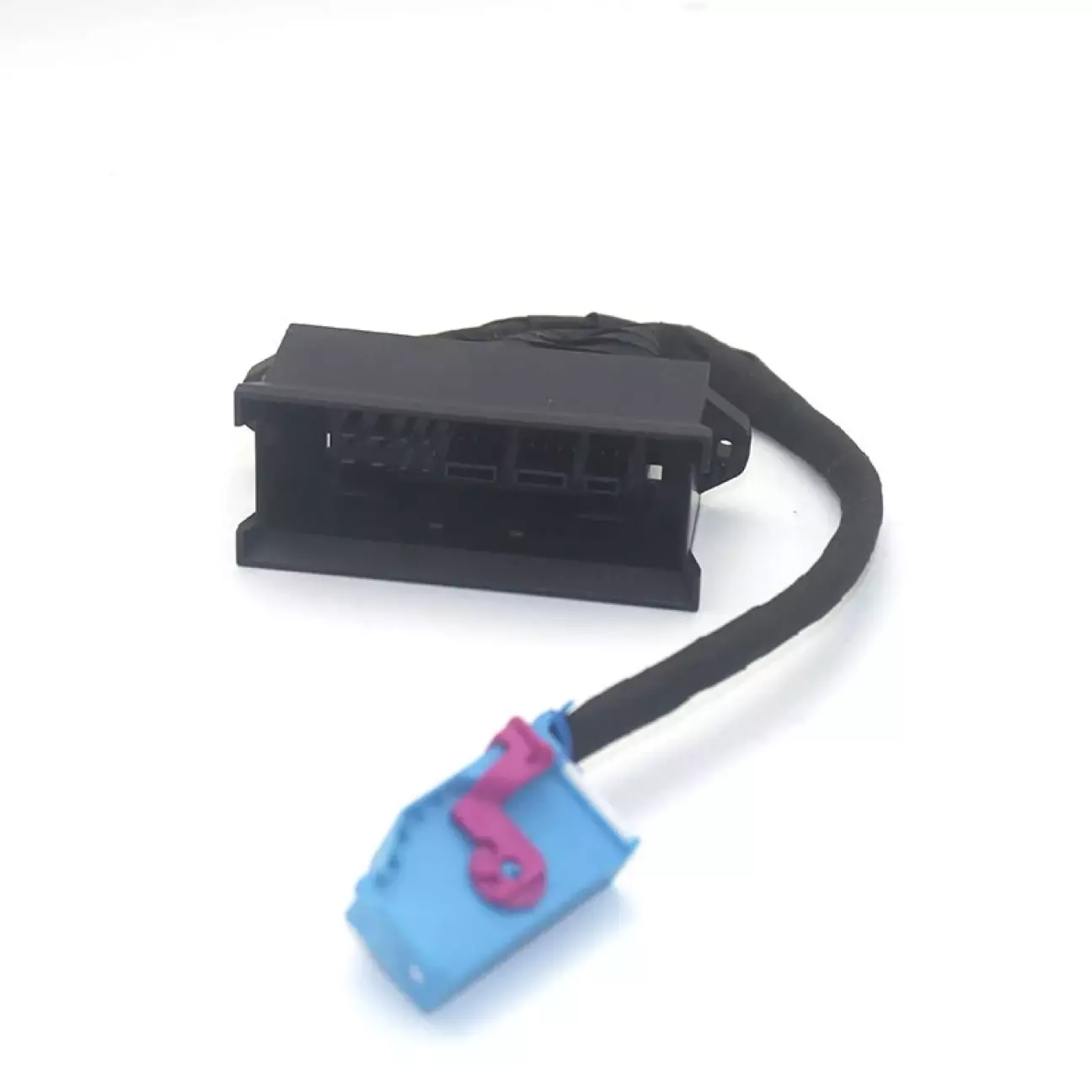

Перехідник

мінуси- перехідник  бжано обмотати паралоном

Варіант 2

Перепіновка (більшість проводів потрібно просто перепінувати інші потрібно змінити контакт )

мінуси  - перепіновки це сильно натянута гілка проводки до приборки

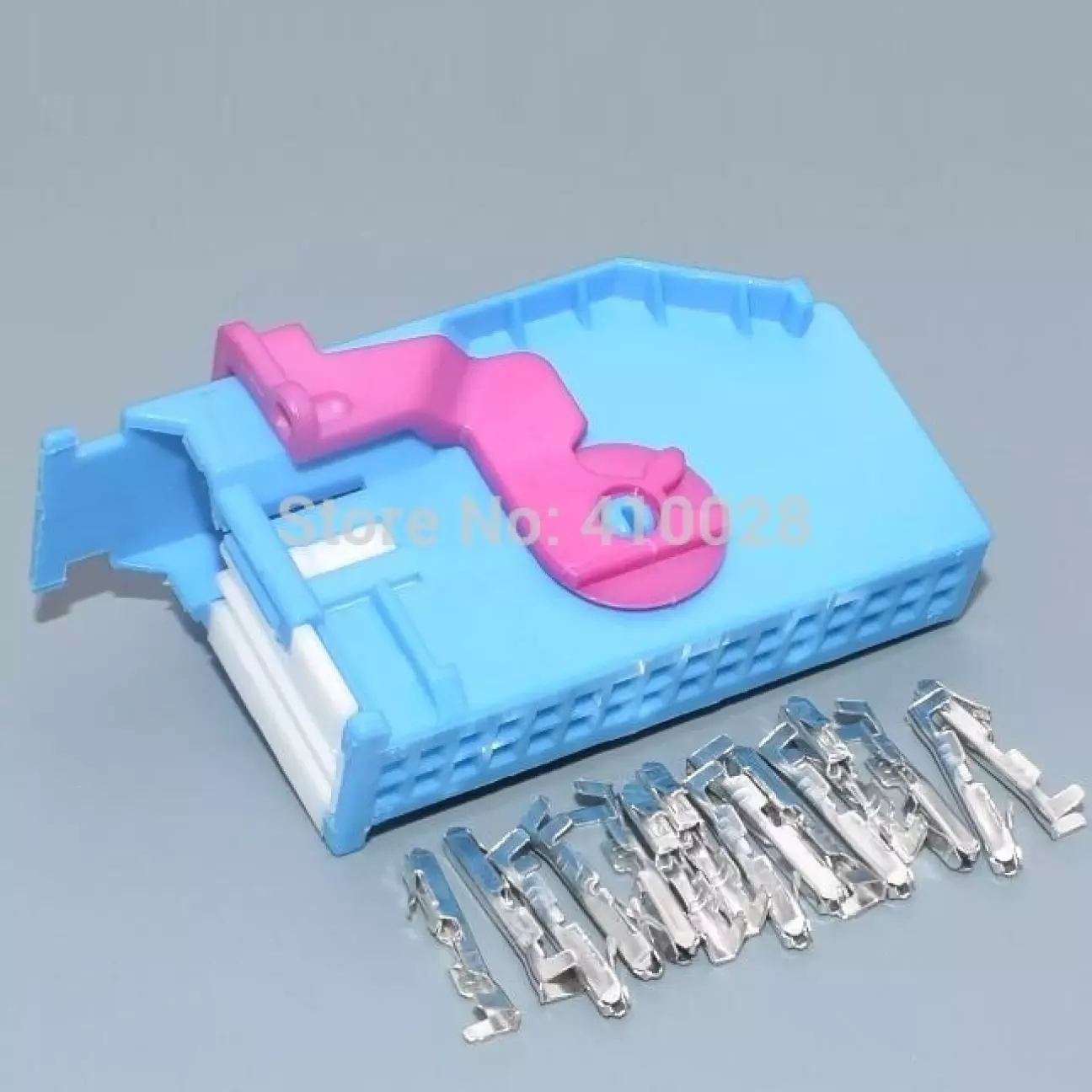

Синій конектор

1J0_972_977_D / 8L0_972_977_D

Проводи з контактами 000979009E

Контакти  N_907_647_01 -0.35  / N_907_649_01 - 0.5 / N_907_649_01- 0.75

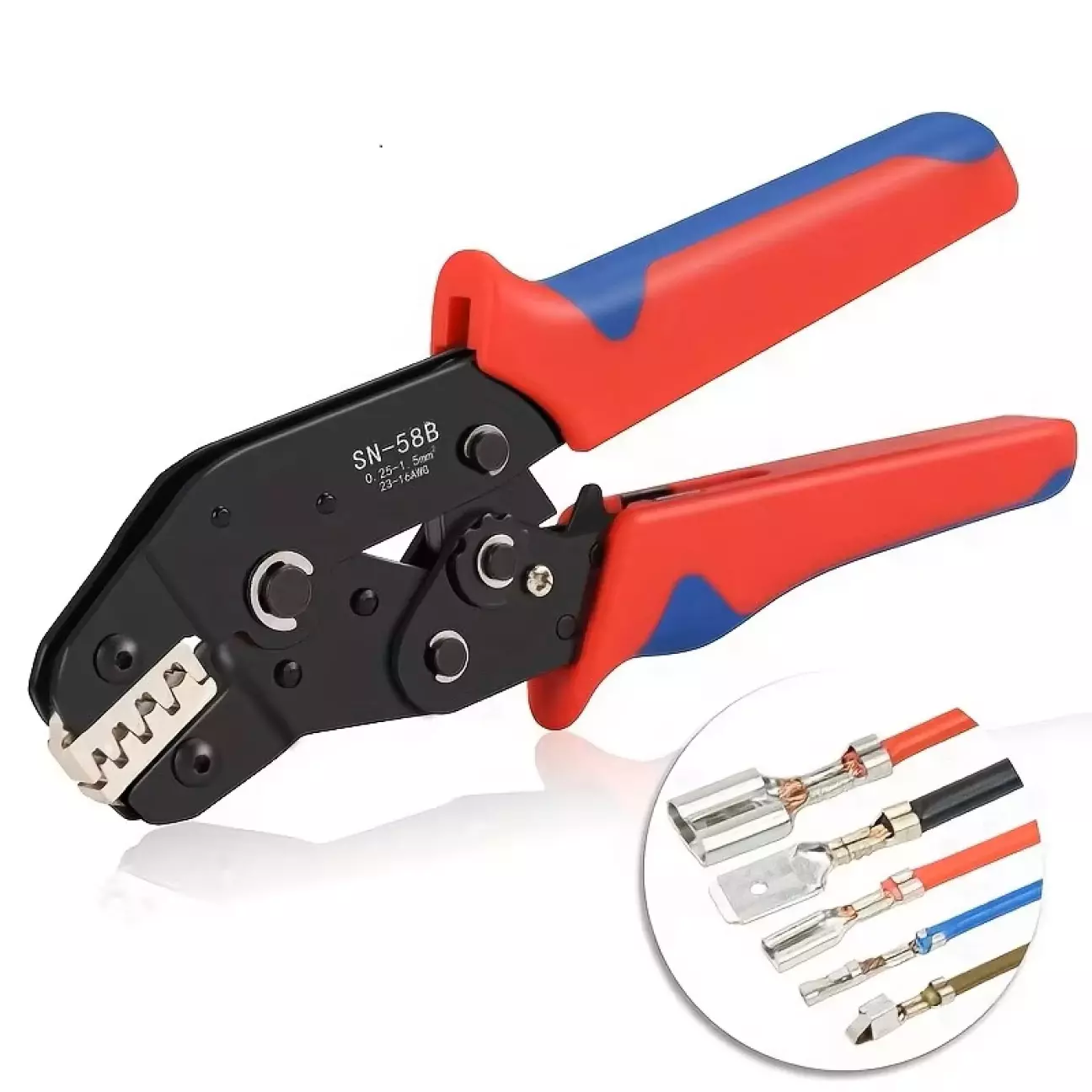

Хто любить щоб все було по фен-шую то потрібний ще інструмент для обжимки контактів

я брав собі такий

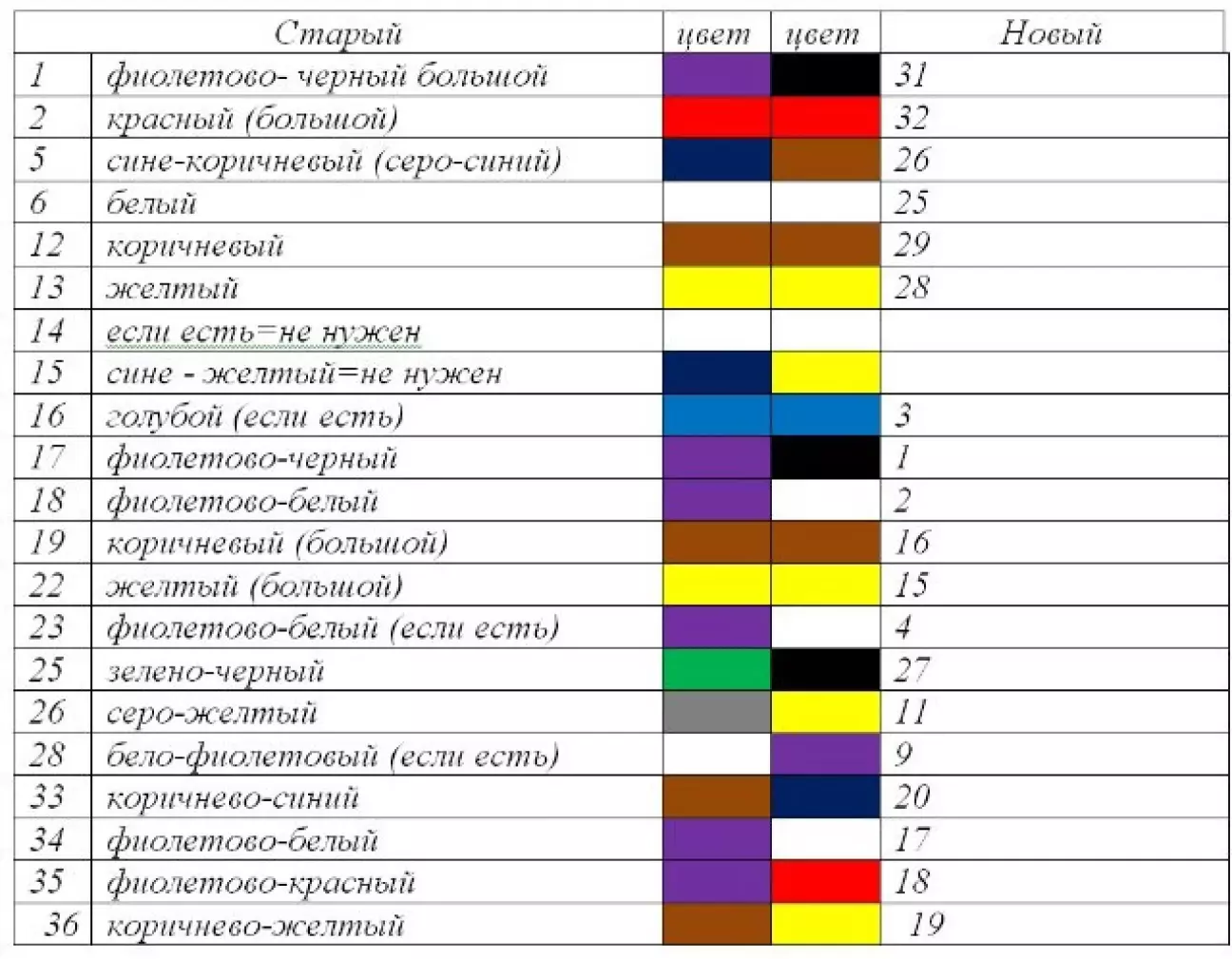

Схема перепіновки

Табличка з перепинуванням з гугл транслейту

Штекер 32 (новий/синій) - штекера 36 (старий)

1 - Рівень палива (повністю) - 17
2 - Рівень палива (порожньо) - 18
3 - Рівень палива (повністю), тільки при приводі - 16
4 - Рівень палива (порожньо), тільки при приводі - 23
5 - не покриває
6 - не покриває
7 - не покриває
8 - не покриває
9 - Сигнал швидкості, вихід регулятор для висувного даху,
Регулятор з одиницею сповіщення для радіо та системи навігації(?) — 28
10 - не покриває
11 - Нафтового стану та нафтових подавців температури - 26
12 - не показує
13 - не показує
14 - не показує
15 - Подавець для гальмівного збуту покриває шару попереду зліва - 22
16 -  Земля 31 - 19
17 - Контрольний світильник для стану води для вмивання скла - 34
18 - Контрольний світильник для температури холодоагенту
та повідомлення про нестачу холодоагенту — 35
19 - Щупальце температури для зовнішньої температури - 36
20 - Земля  31, сенсорна маса - 33
21 - не показує
22 - не показує
23 - не показує
24 - не показує
25 - Контрольний світильник для електричного паркового гальма та ручного гальма - 6
26 - Контрольний світильник для стану гальмівної рідини - 5
27 - Контрольний світильник для олеографії - 25
28 - Діагностичний інтерфейс для автобуса даних Універсал CAN, High - 13
29 — Діагностичний інтерфейс для автобуса даних Універсал CAN, Low — 12
30 - не показує
31 - (+) Постачання напруги кілолітр  15 - 1
32 - (+) Постачання напруги кілолітр 30  - 2

Наступні піни старого штекера випадають:
14 — Захист універсал CAN
15 - Weckleitung універсал CAN

Відео як розібрати банельку

https://vt.tiktok.com/ZSmGwAu9n/
