Фонове підсвічування, або ще трохи затишку в салоні Фокуса

Ненавиджу заглушки. Так само не люблю й порожні місця, в яких, я знаю, має бути щось встановлено. У Форда, дякувати інженерам, таких бісячих штук небагато — це не Рено чи Тойота з їхнім: «Дивись, от тобі заглушка на самому видному місці! Знаєш, чому вона там? Бо ти не заробив грошей на нормальну комплектацію, і ми тобі про це будемо натякати кожну поїздку 😂😂😂».

Про друзів та заводські плафони FoMoCo

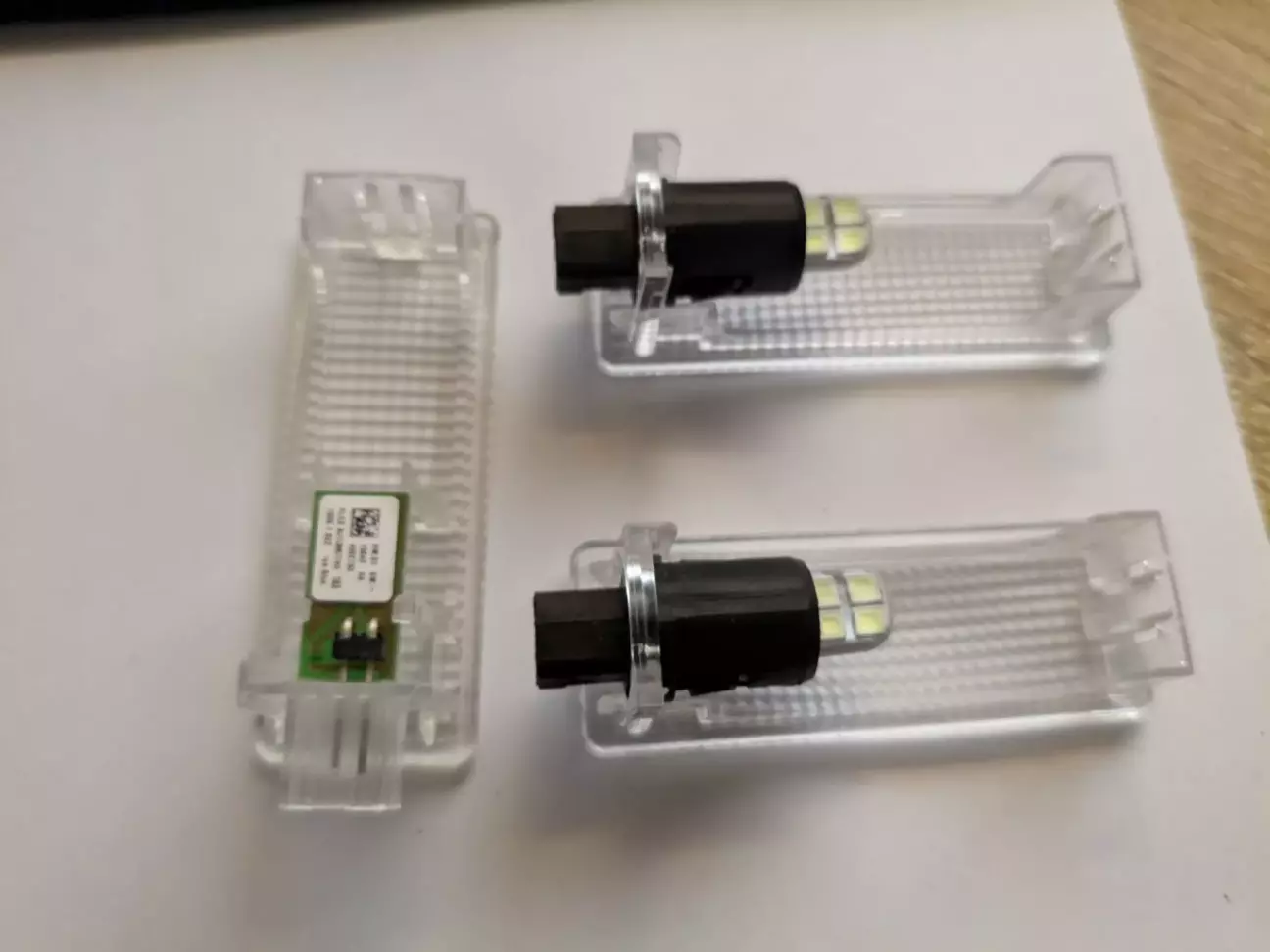

Після того, як я заповнив усі недодані на заводі кнопки корисним функціоналом, настала черга закрити й два технологічні отвори, призначені для встановлення фонового підсвічування салону. Ідею цю виношував давно, але до сьогодні не було моменту, коли б усе склалося в одну купку: є бажання, є схема, про яку майже не пишуть в інтернеті, і є людина, яка дала мені головне — 4 оригінальних плафони освітлення (2 салонні + 2 з багажника).

Підсвічування зони ніг — штука не найнеобхідніша в автомобілі, і я не впевнений, що взявся б за неї, якби не цей «підгін» та ваша кава. Користуючись нагодою, ще раз дякую усім, хто підтримує мене віртуально та фізично. Особлива подяка @Lexx_QQ - який вже невперше підкидає мені в авто усіляких корисних штук.

Про роз'єми

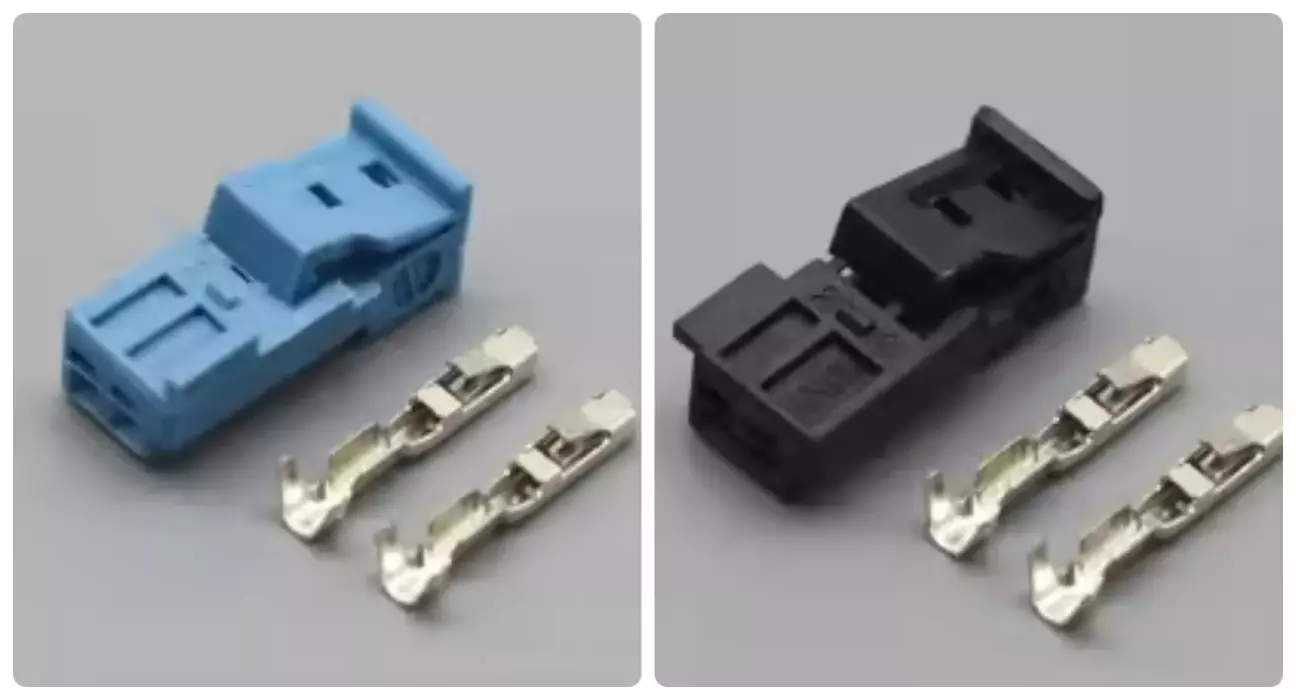

Якби я знав, що з ними буде стільки мороки, то може б одразу дозамовив собі ще пару плафонів з багажнику. Справа в тому, що фордівські роз'єми для Ambiliight знайти ох як непросто 😂. Втім, із цим завданням я теж впорався і можу навіть лишити вам посилання на: Алі. А ще, можу на досвіді сказати, що роз'єм від плафона багажника підходить для підключення одно колірного LED модуля (а от навпаки - ні).

Переходимо до найцікавішого 👇.

Про інтернет та правильне підключення

В інтернеті, на форумах типу Д2, детально розписано, як, що й куди встановлювати та підключати. Але є нюанс — вони там списують один в одного і роблять це неправильно 😂😂😂. Google видав мені лише два нормальних дописи, де є хоч щось схоже на штатну схему (без перемичок у роз'ємах), та й ті виконані з «милицями» замість нормального монтажу.

З вашого дозволу, я цього разу не розписуватиму, як виготовляти проводку — я це стільки разів робив у своєму БЖ, що вже нецікаво. А от на схемі підключення зупинюся детальніше.

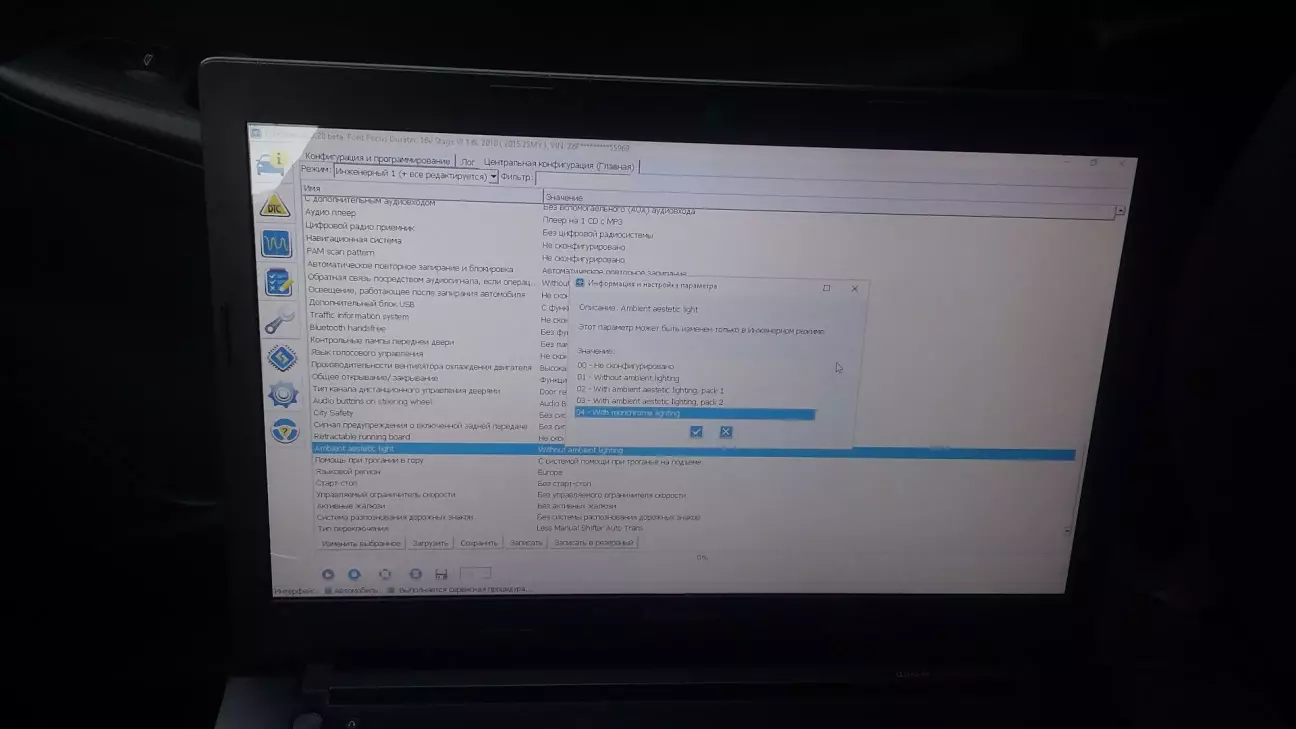

Ідея, за якою я зробив фонове світло в салоні, спирається на штатну схему Focus 3. Для її реалізації потрібно найперше — взяти ноутбук, FORScan та за допомогою цього інструментарію увімкнути опцію одноколірного Ambient light.

Наступним етапом встановлюємо передні плафони у штатні місця та підключаємо у паралель до проводки між правим та лівим плафонами заднього ряду. Довжина гілок близько 30 см.

Про задній ряд

Проводку під задні крісла тягнемо по порогах. Це потребує більше міді, але це більш логічно та легко. Довжина траси близько 5 метрів. Кабель ШВВП 2х0,5 мм². Оскільки Ford Focus 3 ніколи не мав підсвічування підлоги для пасажирів, то й встановлення штатних плафонів тут не передбачене. Варіантів два: або «колхозити» (просто зафіксувавши плафони з багажника пластиковими стяжками), або робити кастом. Я обрав другий варіант.

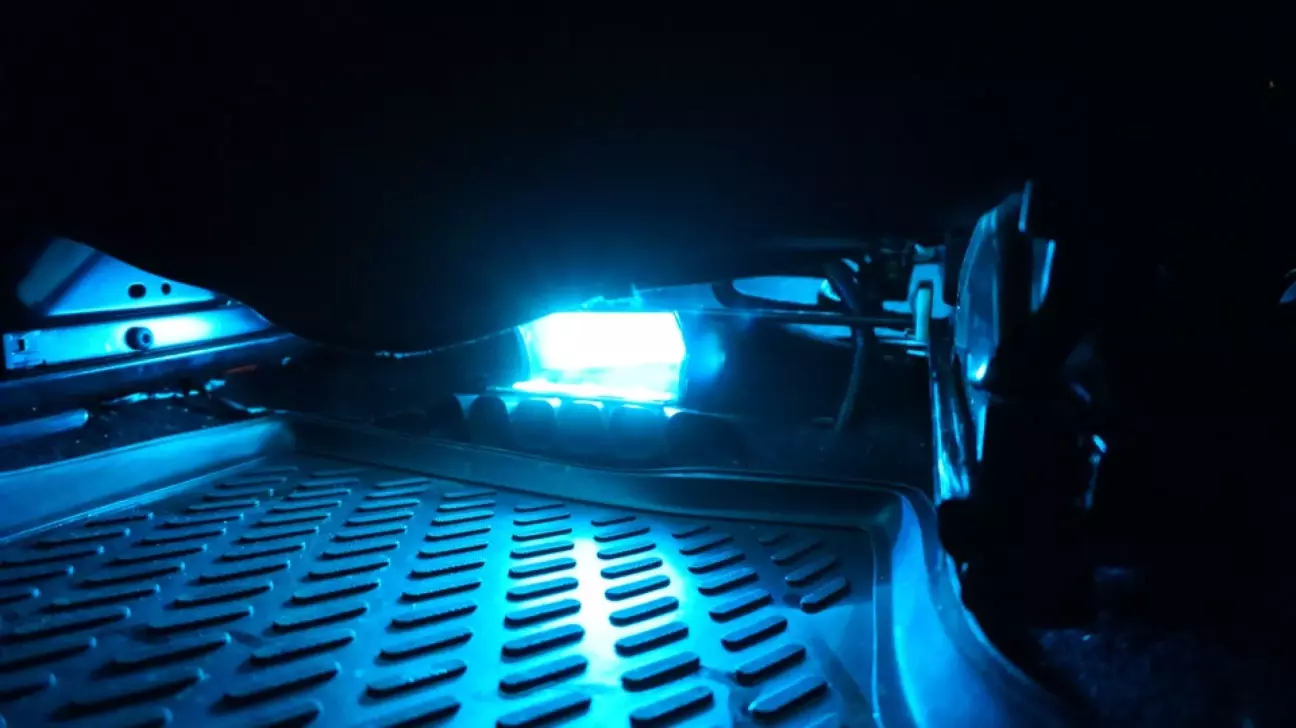

Для того щоб отримати світло саме там, де мені хотілося б, а плафон прибрати максимально подалі від взуття пасажирів, було знайдено просте та ефективне рішення: плафон розвернуто під кутом 45 градусів до підлоги та закріплено на стяжки під пружинами крісла. З розробкою та друком моделі мені допоміг @VUDU_auto.

Тепер

Про головне

Штатно фонове підсвічування салону Форд керується через бортовий комп'ютер і спирається на три тригери:

• Датчик сонячної активності

• Увімкнення зовнішнього освітлення (фар)

• Відчинення дверцят

При настанні будь-якої з цих подій наші плафони мають вмикатися.

Керується схема по «мінусовому» дроту. Рулить живленням блок BCM. Щоб усе працювало, нам потрібно подати постійний «плюс» із запобіжника F60 (C7-18 BCM) та власне керуючий «мінус» із С4-1. Оскільки мій Focus у небагатій комплектації, то BCM для цього довелося допіновувати.

Логіка роботи Ambient Light при такому підключенні наступна: при відчиненні дверей підсвічування зони ніг вмикається (незалежно від салонного світла на стелі). За кілька секунд після закриття — плавно гасне. Якщо заїхати в темний гараж, тунель чи просто сісти в автомобіль увечері — плафони будуть світити постійно (незалежно від перемикача світла). Те саме стосується і ввімкнених фар — Ambient буде світити.

Відключити Ambient light можна в меню панелі приладів (Налаштування автомобіля -> Освітлення). Регулювання яскравості підсвітки здійснюється кнопками «+» та «−» на панелі перемикача зовнішнього освітлення (фар). Світло в ногах змінюється синхронно з панеллю приладів: від яскравого до ледь помітного, а на мінімумі гасне повністю.
