Пам'ятка по кольорам проводки датчиків під ЕБУ Siemens MS40 та 40.1. Чищення ДТВВ. (Значення)

Мої вітання всім гостям та не тільки гостям ))

Цей запис я сприймаю більше як нагадування, але, можливо, інформація буде корисною й іншим.

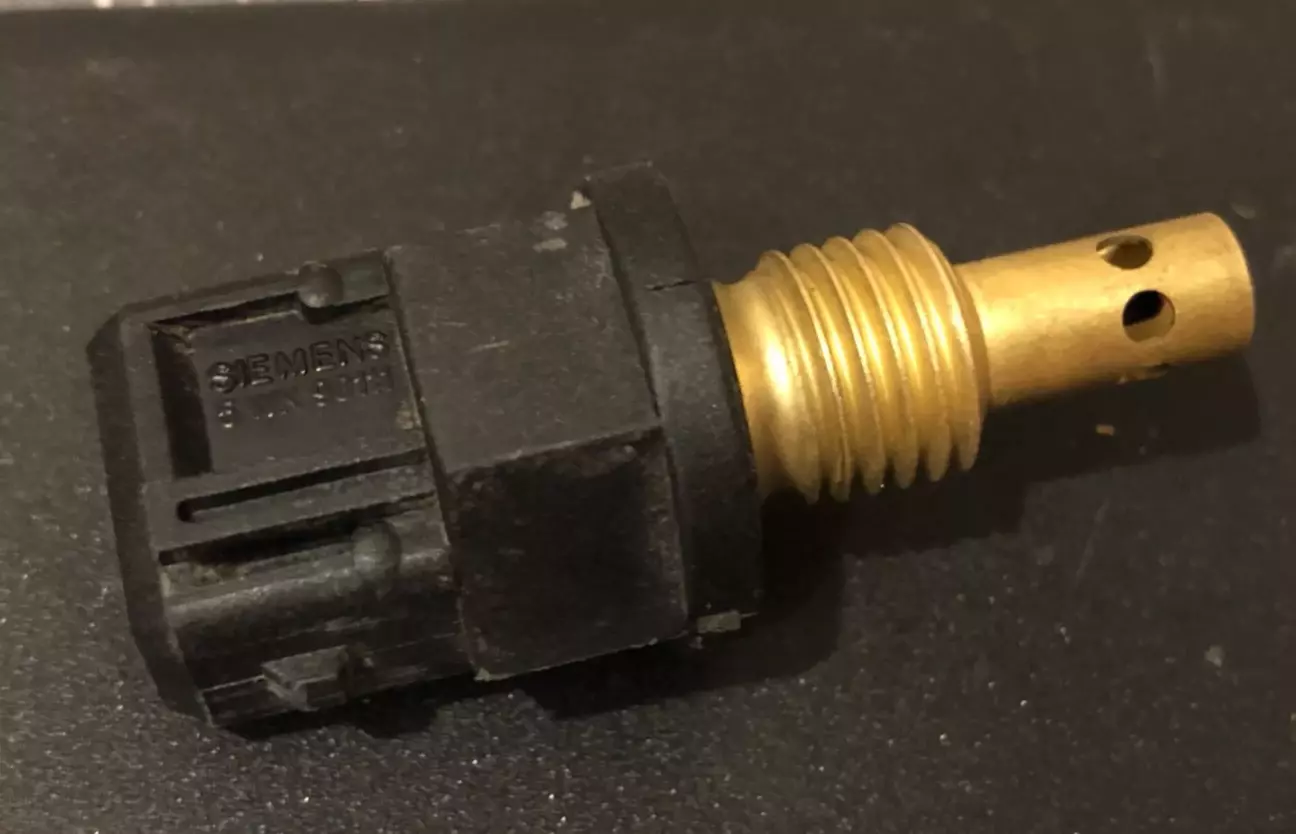

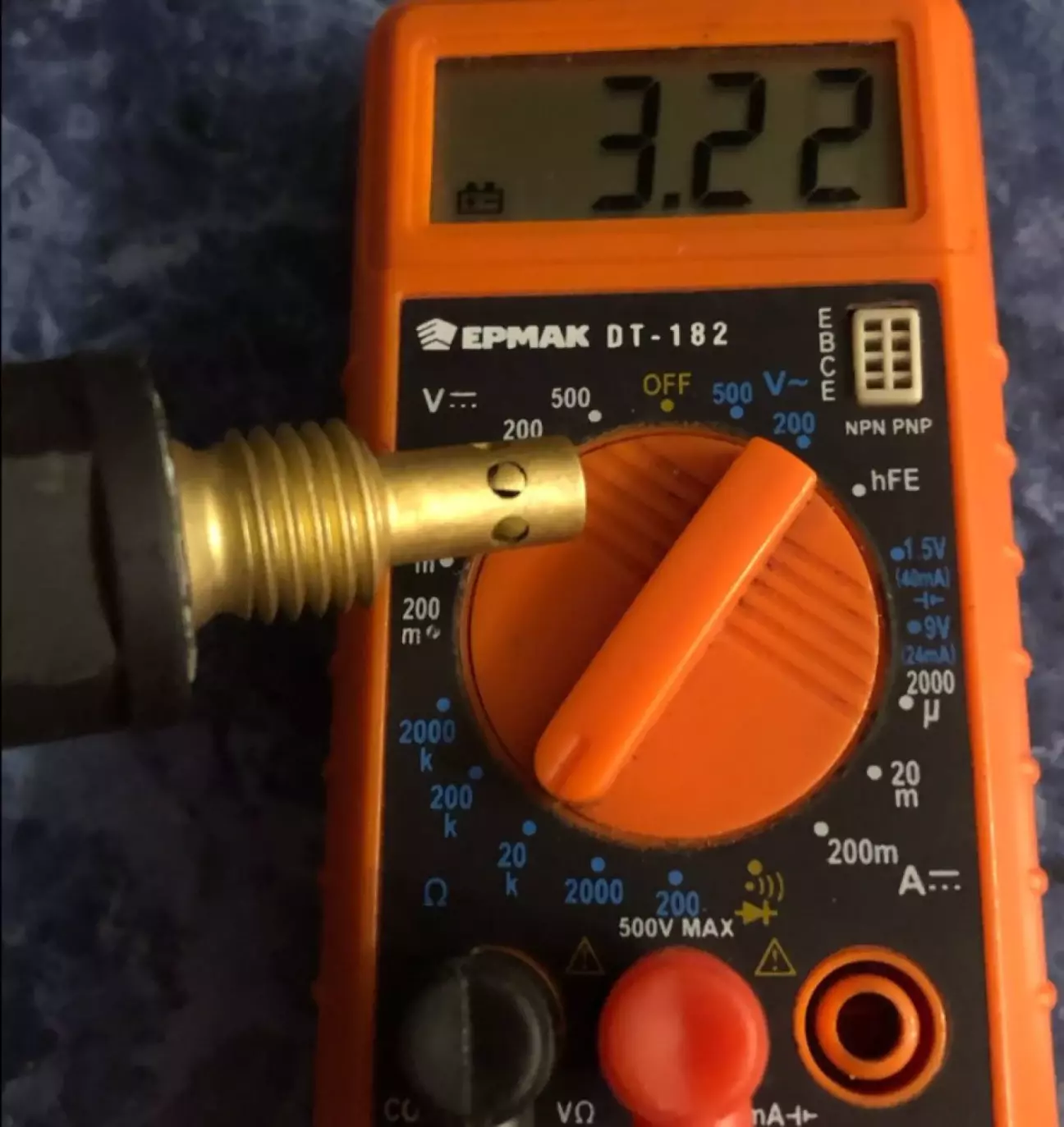

 Мав трохи часу, тож вирішив пошукати ще данні про "славнозвісні" датчики на Siemens MS40 та 40.1. а також  датчик  температури впускного повітря (ДТВВ),  бо багато хто  спостерігає проблеми та  незначне підвищення обертів на холодному двигуні при проблемі з ним.

 Для цього визначив кольори проводів, що йдуть від ЕБУ Siemens MS40.1.

 Занотую їх у вигляді списку нижче.

 Кольори проводів датчиків системи Siemens MS40 і MS40.1, які підключаються до роз’ємів:

ДМРВ: — коричнево-оранжевий + сіро-жовтий + чорний + червоно-білий

ДПДЗ: — коричневий + чорний + жовтий

ДТВВ: — сіро-коричневий + сірий

ДТОЖ — (ЕБУ): коричнево-червоний + коричневий

РХХ: — червоно-білий + біло-жовтий

ДПКВ: — чорний + коричневий + жовтий + екран (заземлений на ЕБУ)

ДПРВ: — жовтий + коричневий + жовтий + екран (заземлений на ЕБУ)

ДД (1-3): — чорний + жовтий + екран (заземлений на ЕБУ)

ДД (4-6): — чорний + жовтий + екран (заземлений на ЕБУ)

ДК (лямбда): — зелений + чорний + жовтий + екран (заземлений на ЕБУ)

Клапан адсорбера: — червоно-білий + коричневий

Соленоїд Vanos: — червоно-білий + зелено-блакитний

Сподіваюся, ця інформація буде комусь у пригоді!
