Update #78. Supercharger. Pt9. Широкополосна лямбда

Для того щоб можна було хоча б якось промоніторити перший запуск, плюс для подальшого налаштування ECU обовязково потрібна широкополосна лямбда.
Як я вже казав тут я вирішив взяти не дуже дорогий лямбда контролер - 14Point7 SLC FREE 2, адже мені треба лише мати змогу передавати значення AFR в рідний блок керування двигуна для логування. (як бонус цей контролер ще й температуру показує)

Для знімання показів - стандартний лямбда сенсор LSU 4.9 від Bosch:

Також треба до нього розʼєми - я взяв вагівські бо вони були в наявності:

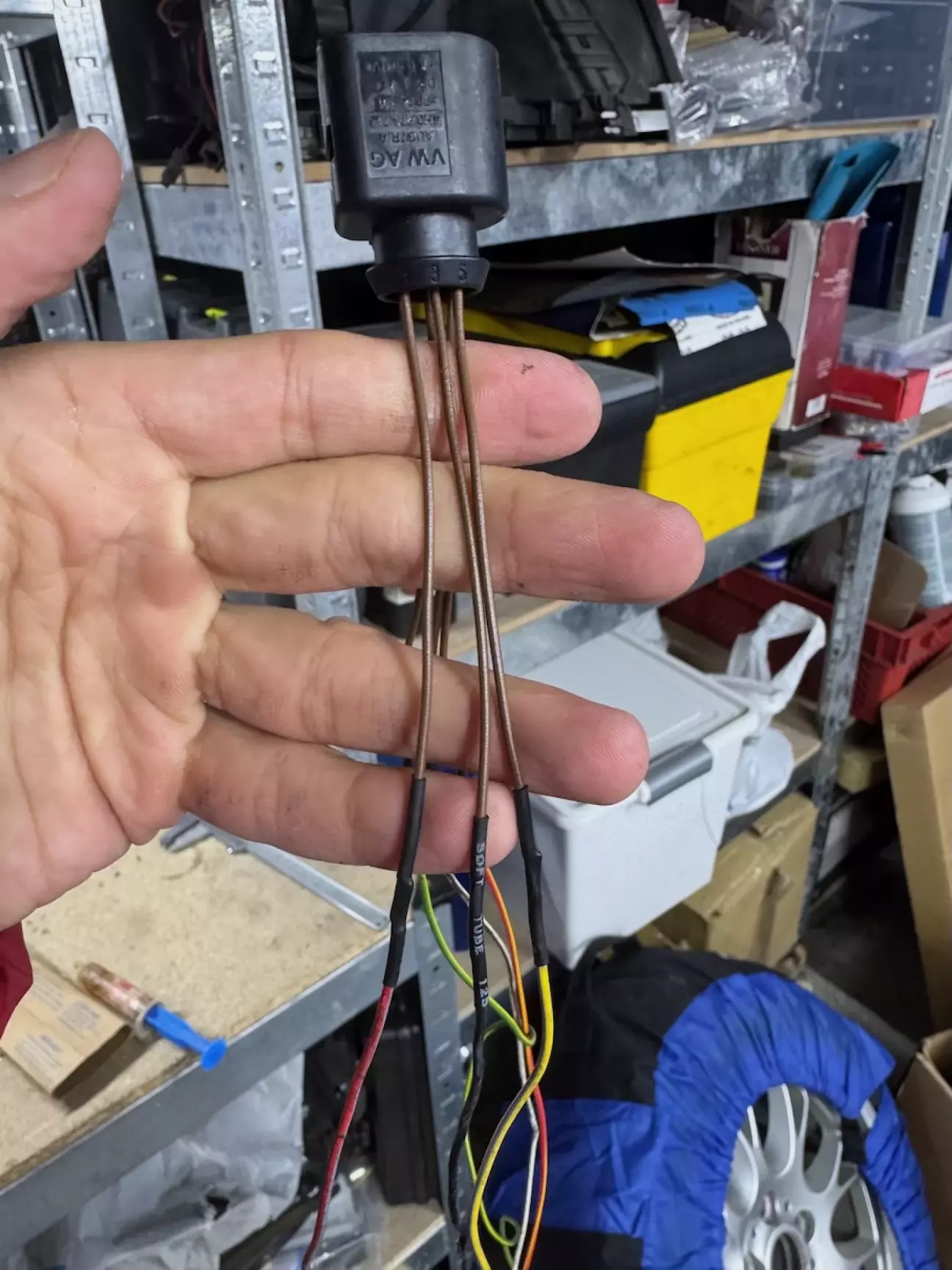

На жаль один з розʼємів продавався вже запінованим, довелось паяти провода.

Якщо в когось стандартний колектор або Supersprint оригінал чи копія, тоді широкополоску можна вкрутити в отвір післякатових лямбд.

Оскільки в мене випускні колектори Schmiedmann - в них є лише місця для докатових лямбд.

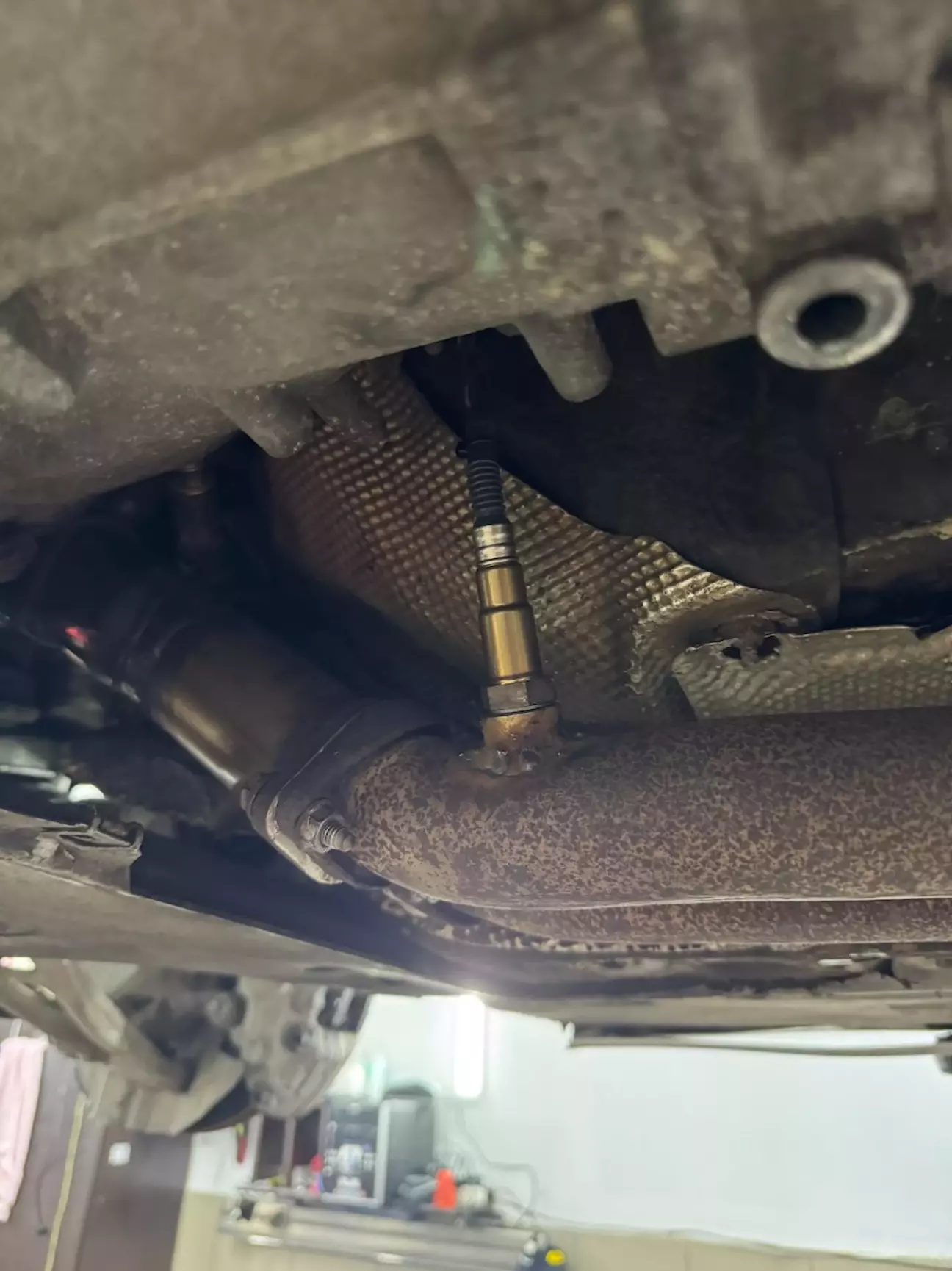

Тому довелось приварити бонг і вже туди вкрутити лямбду:

Насправді це не дуже правильно, адже в такому випадку знімаються покази лише з 3 циліндрів з 6. В найближчому майбутньому вся вихлопна траса буде переварюватись з 0, десь в тому місці буде x-pipe. І в центрі x-pipe буде місце для цієї лямбди. Так покази будуть точнішими

А поки для налаштування підійде і так.

По підключенню все супер просто:

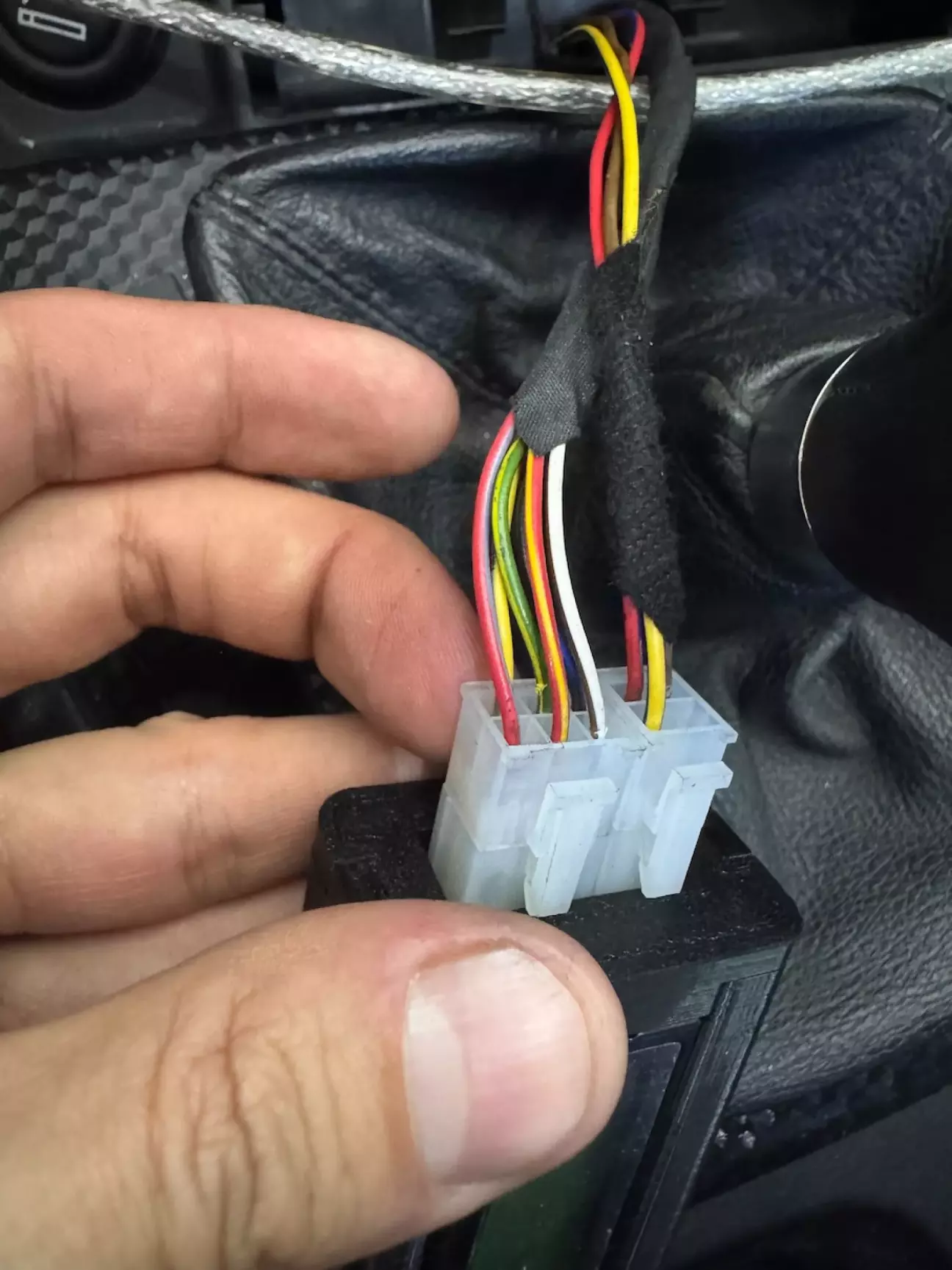

Всі 6 проводів лямбди йдуть в 1 розʼєм контролера,

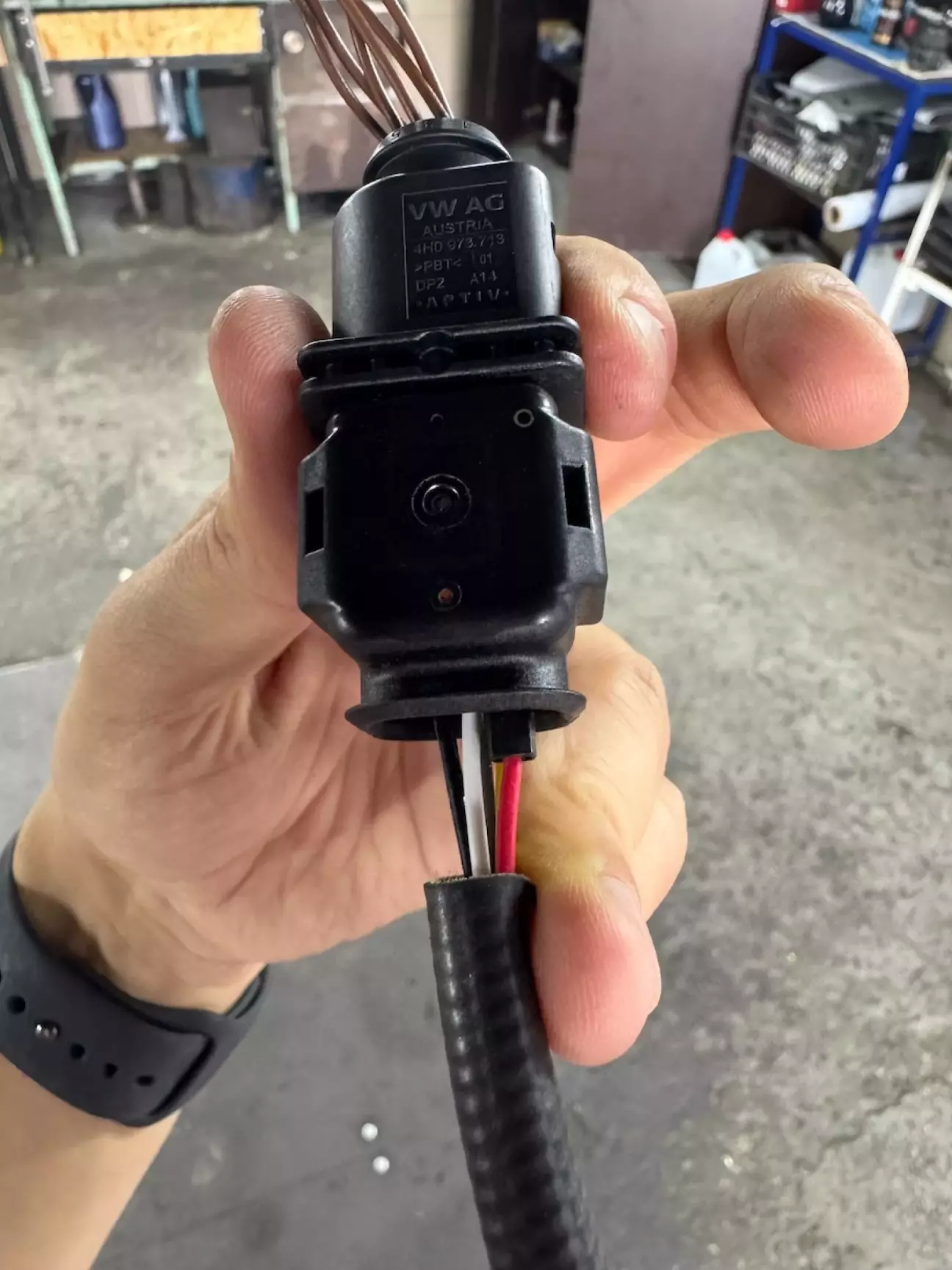

і в інший розєм йде +12v, маса і сигнал в ECU:

Також цей контролер ще й вміє емулювати Narrow-band (вузькополосну) лямбду, тому теоретично його можна було вкрутити замість однієї штатної лямбди і подати емульований сигнал до ECU. Але я вирішив що краще не змішувати оригінальні покази і емульовані.

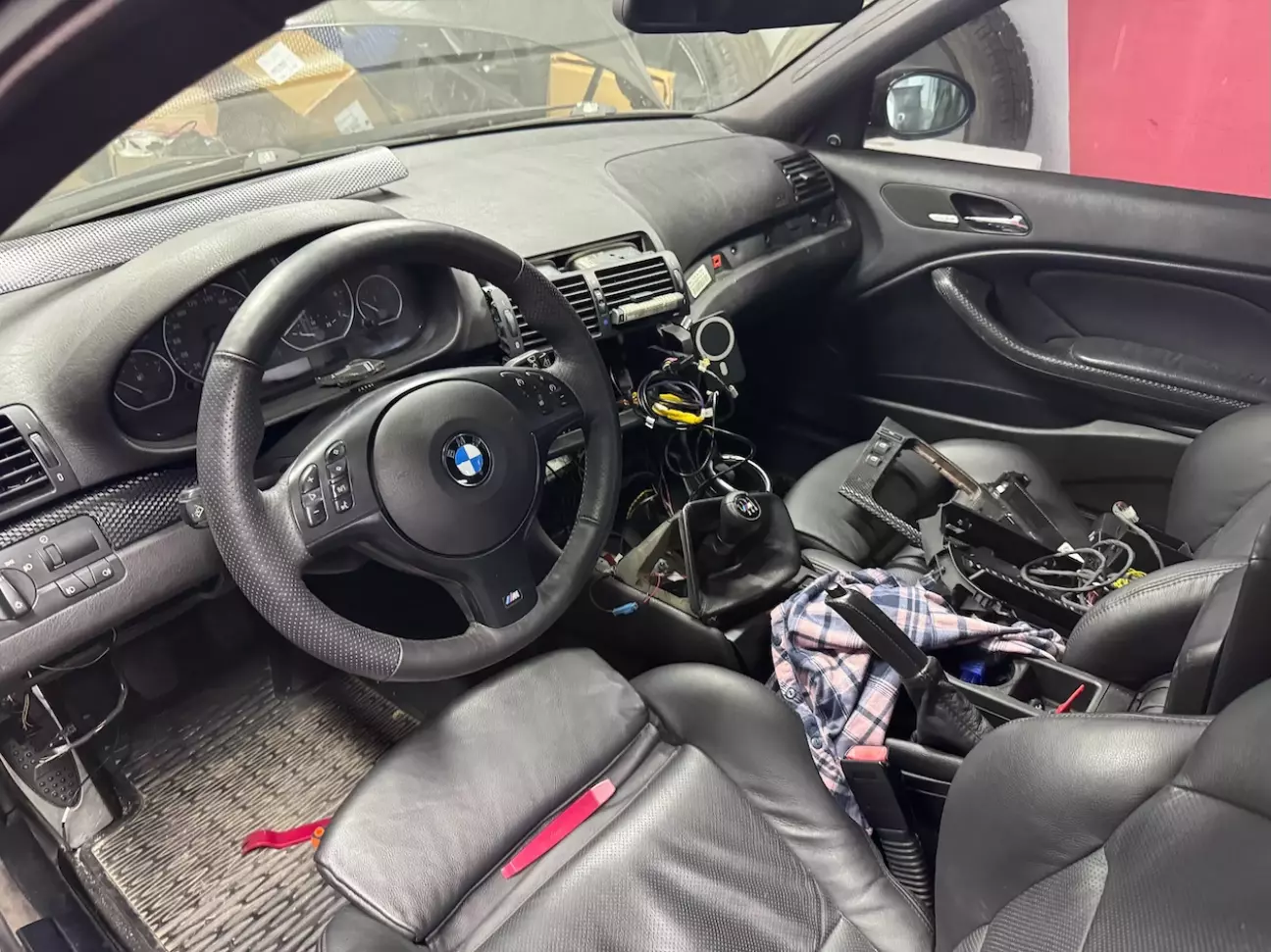

Щоб це прокинути в салон довелось трішечки все розібрати ... в 100500й раз

Але контролер ідеально зайняв своє місце тут:

Насправді, якщо хочеться бачити AFR перед очима то таке розташування контролера не дуже добре - дисплей перекривається ручкою перемикання передач, але  я і так на цей дисплей не дивлюся, і ця кишенька зазвичай в мене закрита.

Для відображення AFR (і не тільки) я придумав трохи краще рішення.

Але про це в одному з наступних дописів.
