Встановлення кнопок руля civic 8 4d на управління магнітолою

Всім привіт! Ділюся короткою інструкцією з підключення кнопок керування магнітолою на Honda Civic 8 (седан 4D), якщо їх не було в комплектації.

Щоб встановити кнопки, потрібно зняти подушку безпеки — відкручуємо два болти Torx T30 по боках керма. Через нижню заглушку від’єднуємо фішки сигналу та подушки. Краще зняти клему акумулятора (я не знімав, але це на власний ризик). Далі відкручуємо саморізи, знімаємо пластиковий кожух керма та встановлюємо блок кнопок у штатні місця.

Я підключав лише кнопки мультимедіа (без круїз-контролю, оскільки там потрібна додаткова прошивка).

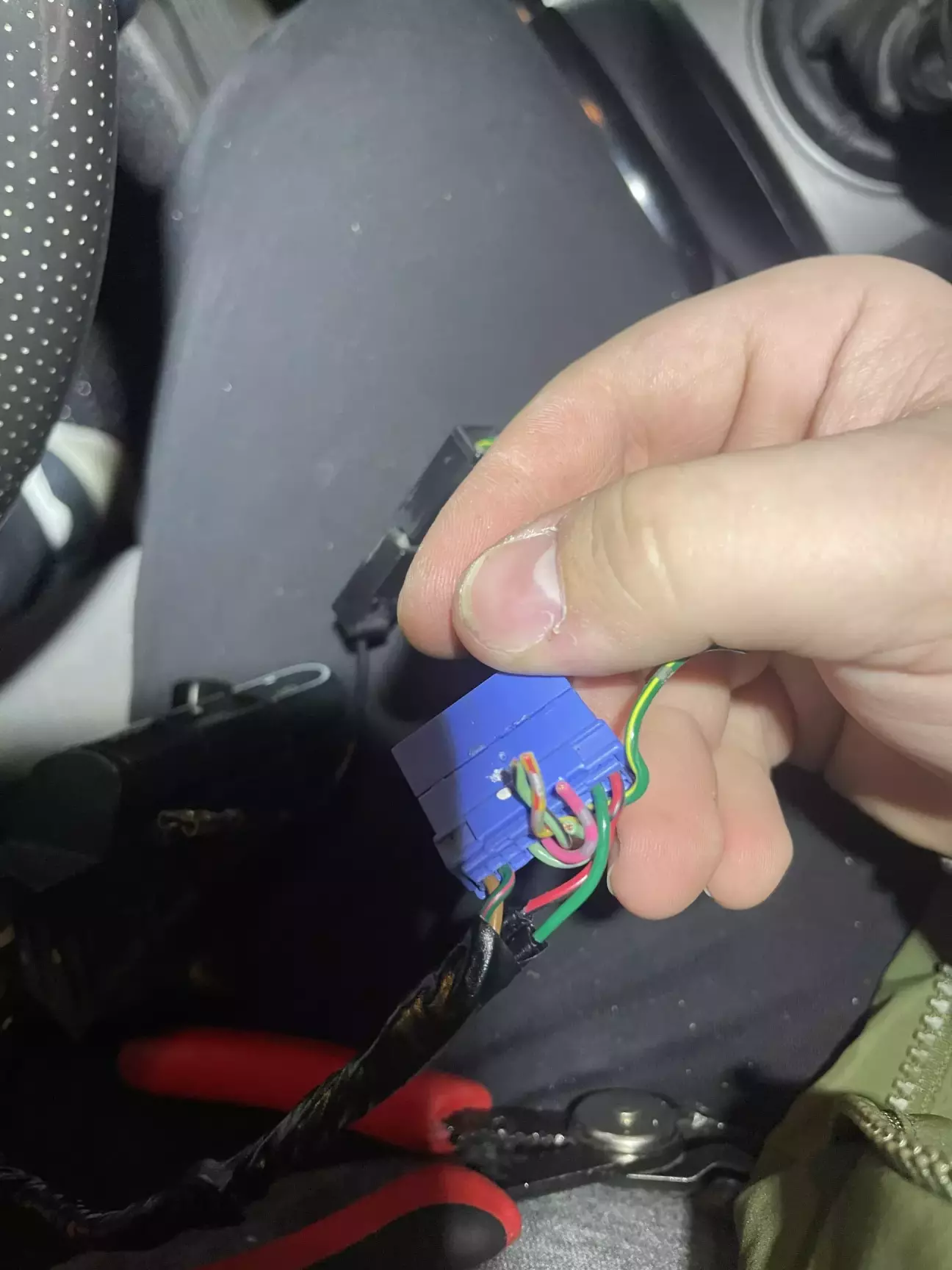

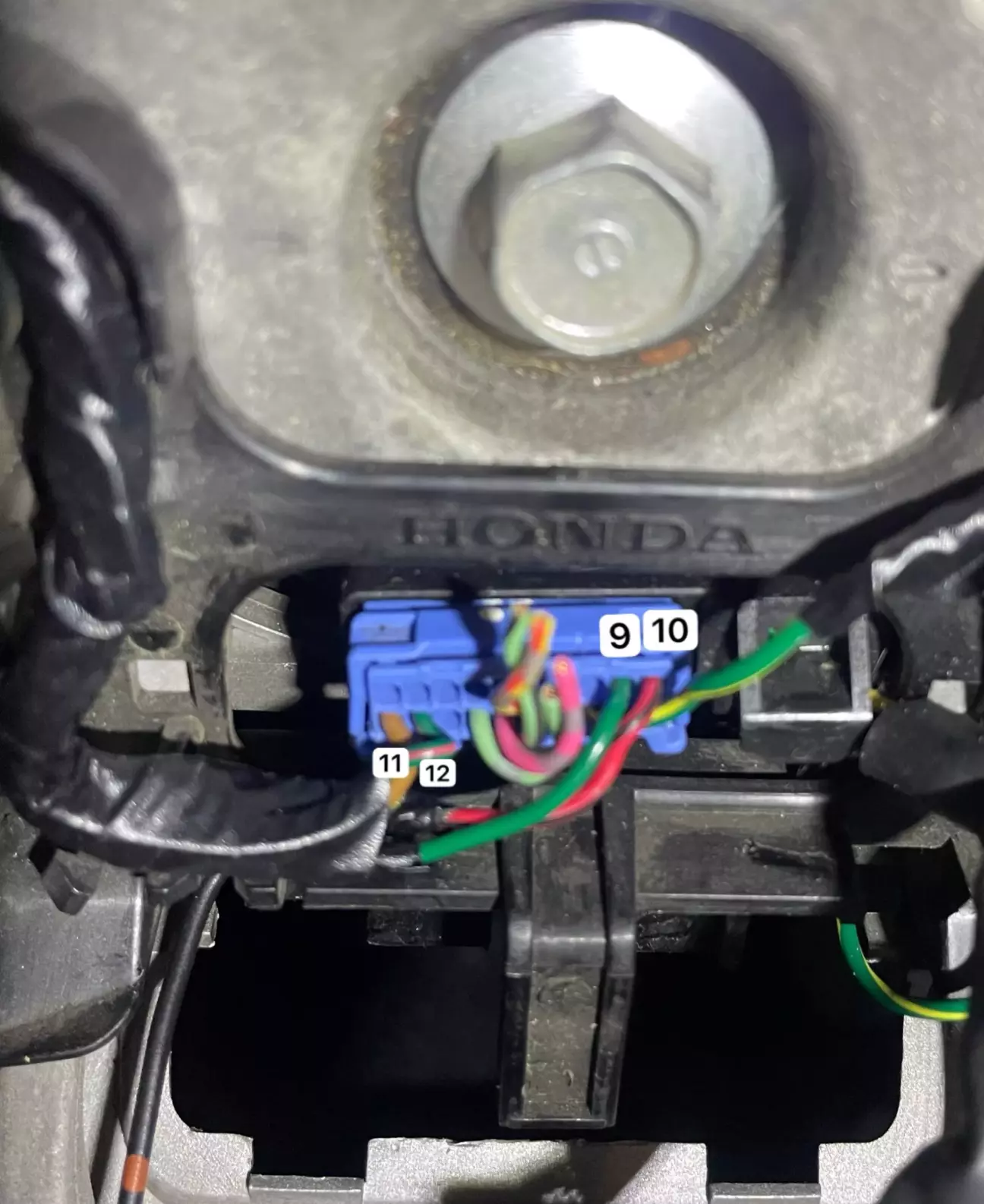

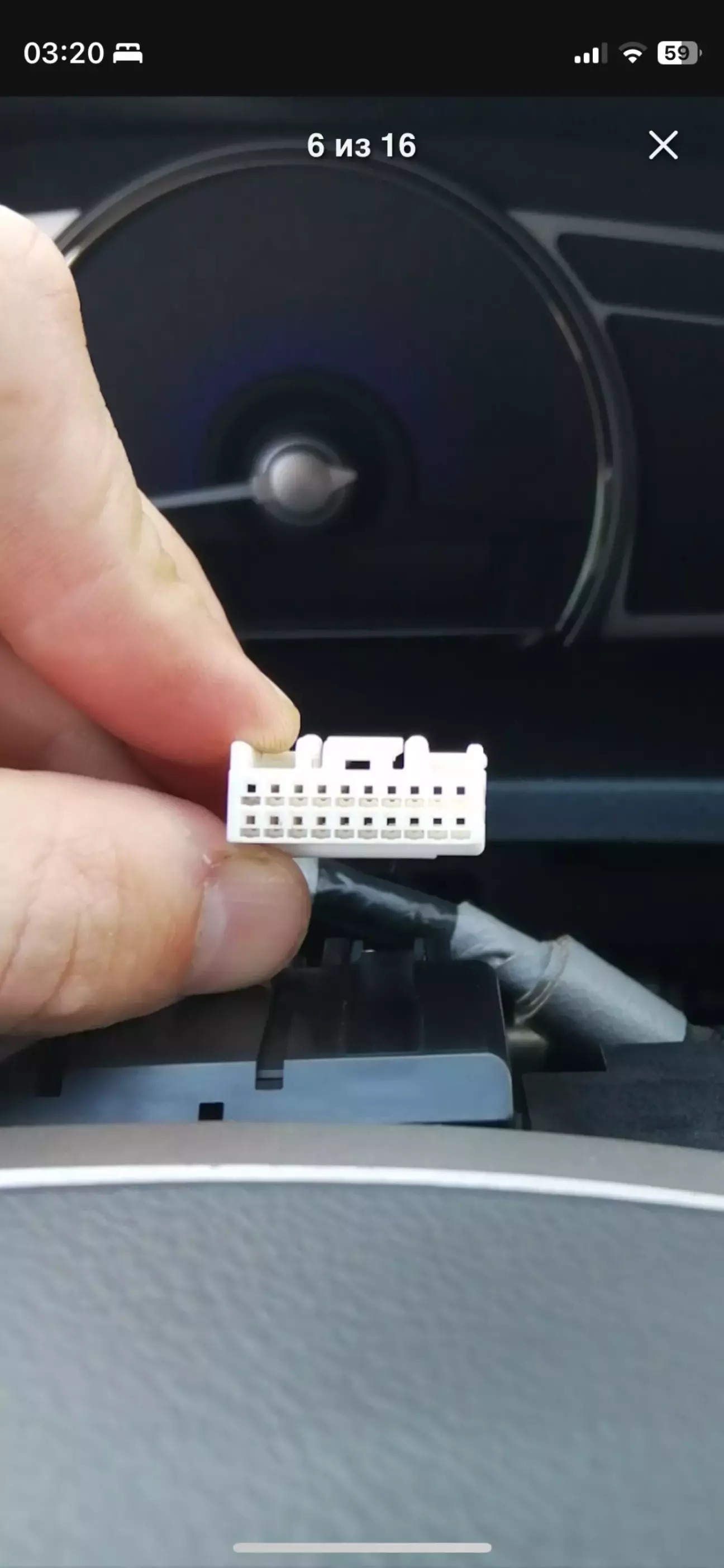

З лівого блоку виходять 4 проводи:

• Коричневий (11-й пін, другий ряд) — мінус кнопок.
• Зелений (9-й пін, перший ряд) — мінус підсвітки.
  → Обидва можна з’єднати разом і підключити на масу (до магнітоли або кузова).
• Зелений із червоною смугою (12-й пін, другий ряд) — керуючий провід, підключається до KEY1 або KEY2 магнітоли.
• Червоний із чорним (10-й пін, перший ряд) — плюс підсвітки, підключається до проводу, де з’являється +12 В при ввімкненні габаритів або ближнього світла. Я підключив його до помаранчевого проводу магнітоли (DIM), який відповідає за притухання екрана.

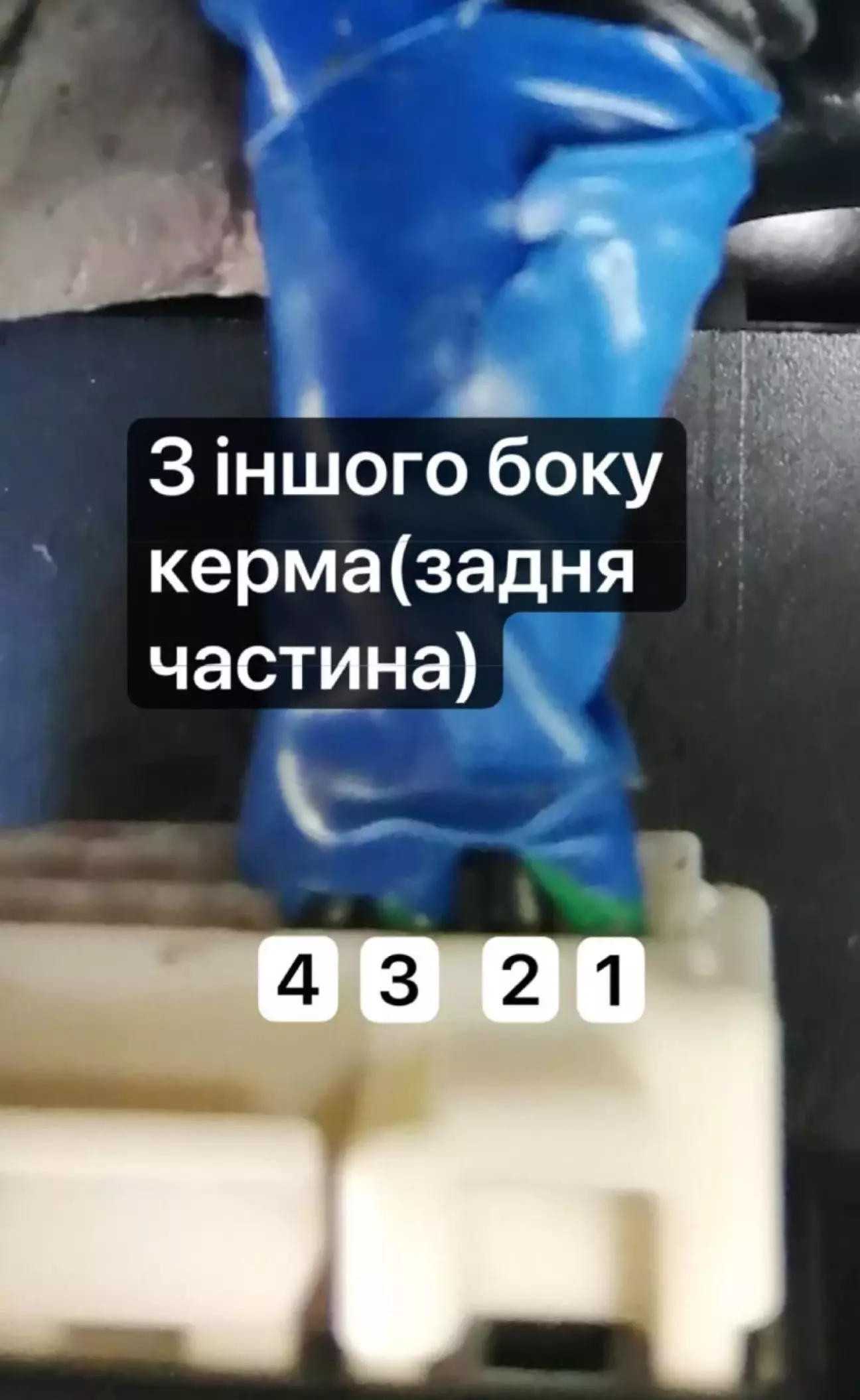

З іншого боку керма також виходить фішка, але там інша розпіновка. Якщо дивитися зі сторони водія справа наліво:

1 — плюс підсвітки

2 — мінус підсвітки

3 — провід керування (KEY)

4 — мінус кнопок

Проводку до магнітоли бажано прокладати в гофрі або «змійці» для захисту. Її зручно пустити разом зі штатною косою, що йде до замка запалювання, та закріпити до неї пластиковими стяжками.

У результаті кнопки працюють штатно, без додаткових адаптерів.
