Переробка Android магнітоли, прибираємо астровський клюв ( частина 1 )

 Усі вектроводи мабуть стикалися з тим що китайських магнітол конкретно під вектру немає.

 Часто ставлять астровську мультимедіа з клювом, та і сама магнітола в цілому випирає мілліметра на 2-3.

 Ось і мене цей момент не влаштовував, дуже вона виділяється, і не гарно виглядає.

 І я вирішив спроектувати і надрукувати нову рамку, виправивши усі косяки старої.



 Але все виявилося складніше ніж я очікував.

 Перша проблема це підбір поверхні яка ідеально буде співпадати з штатною магнітолою, штатної магнітоли у мене не було, робилось на глаз, потім підганялось.

 Було надруковано купу варіантів, і десь випуклость не та, десь кут випирає.

 Другий момент, найскладніший, зменшити товщину корпусу на 3мм, і щоб при цьому вся електроніка помістилася.

 І от після десятка тестових моделей і підгонок маємо фінальний результат.

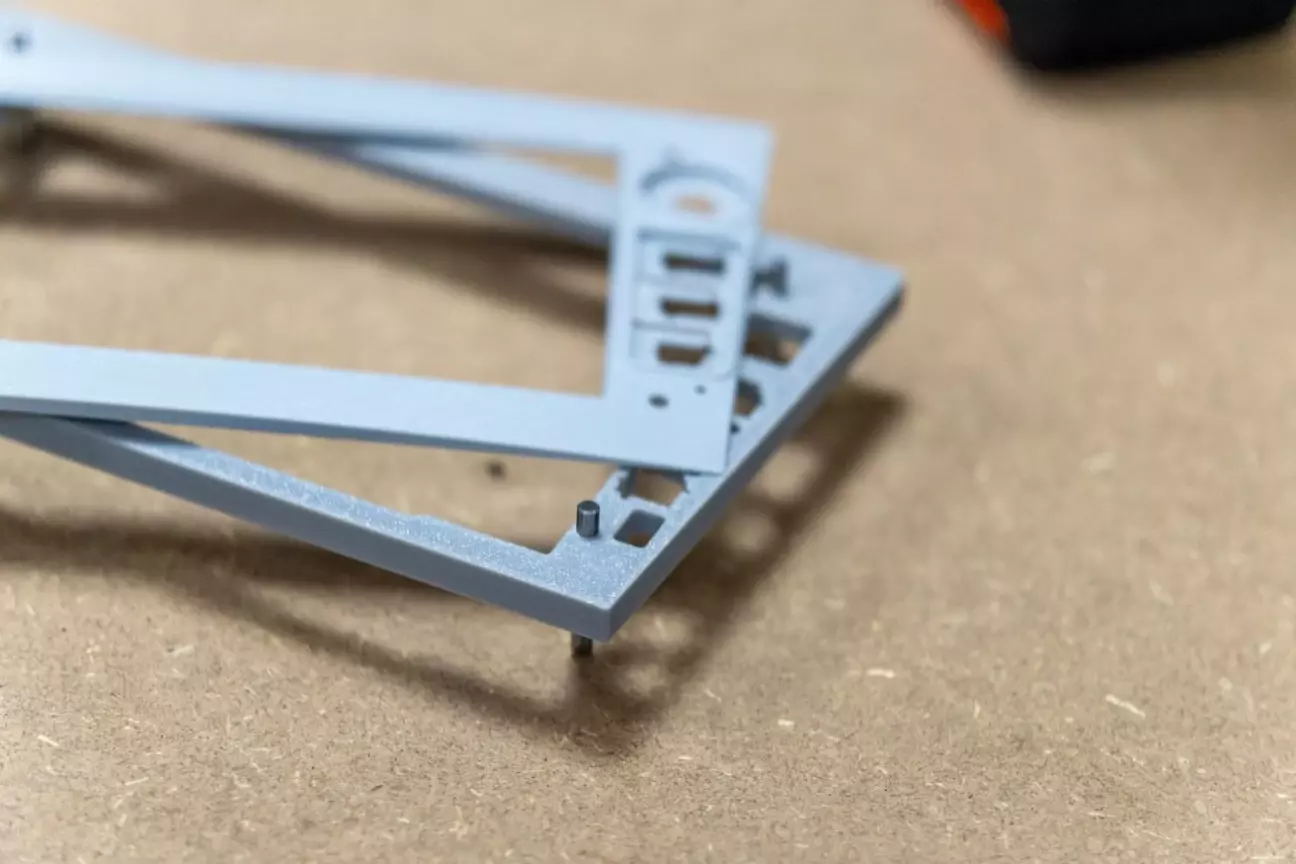

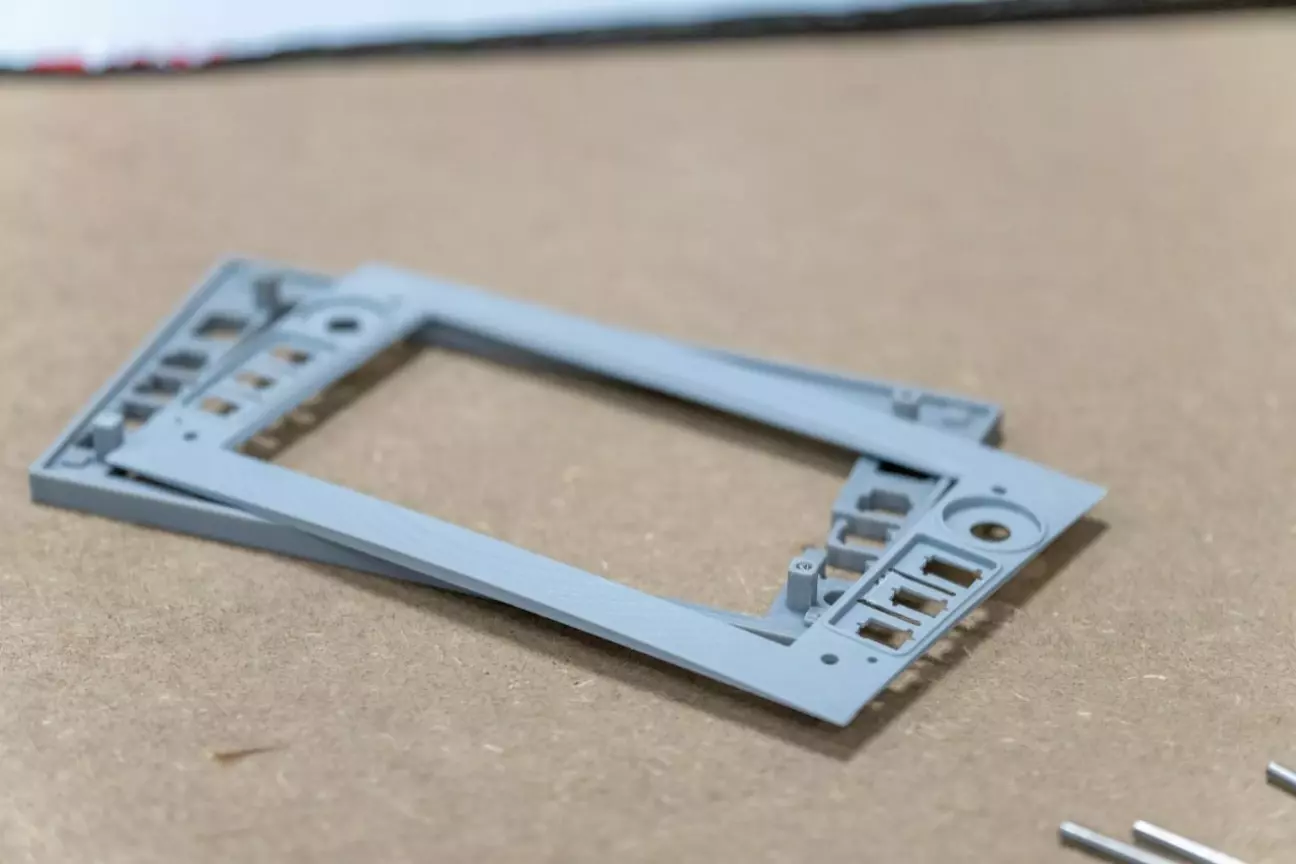

 Довелося друкувати з двох частин щоб отримати максимально можливу якість, і позбавитися від підтримок.

 Друкував з АБС пластику через його механічні властивості, і великим плюсом є те що він розчиняється і клеїться ацетоном.

 Для склейки вирішив використовувати монтажні отвори і хвостовики 4мм.

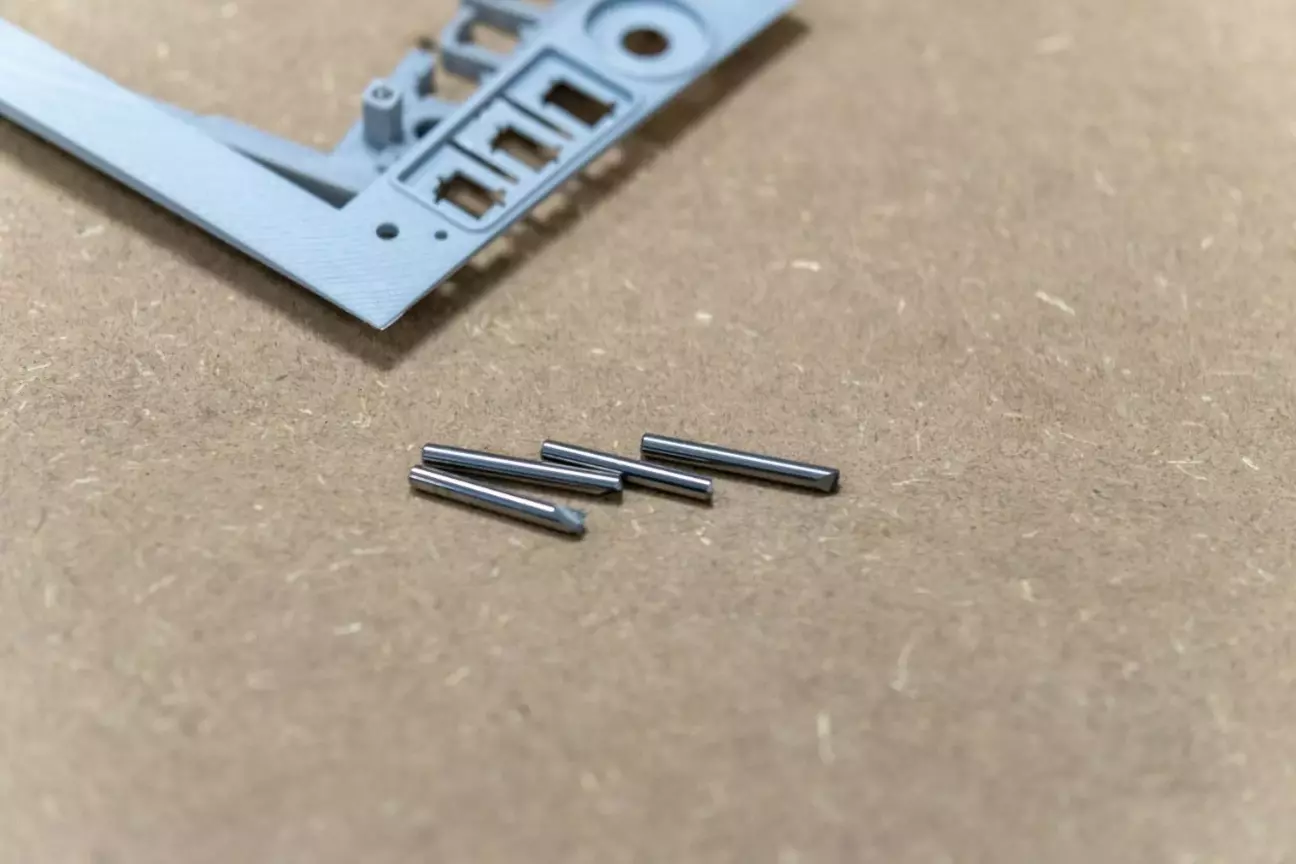

 Вставляємо фрези в отвори, і промазуємо ацетоном усю поверхню.

 Далі суміщуємо 2 деталі та прижимаємо прищепками. Клеїться дуже швидко , і деталь стає монолітною.

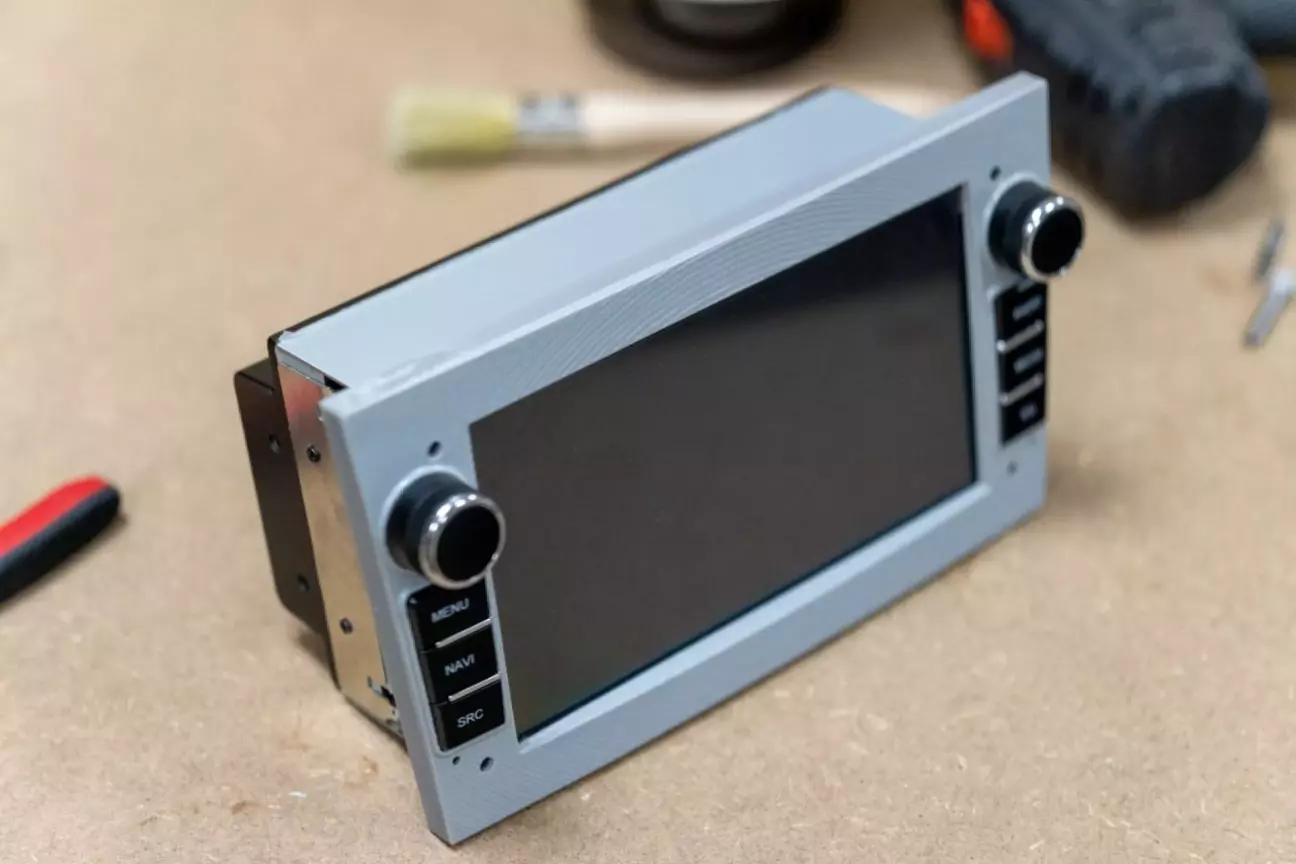

Далі збираємо все по порядку для фінальної примірки.

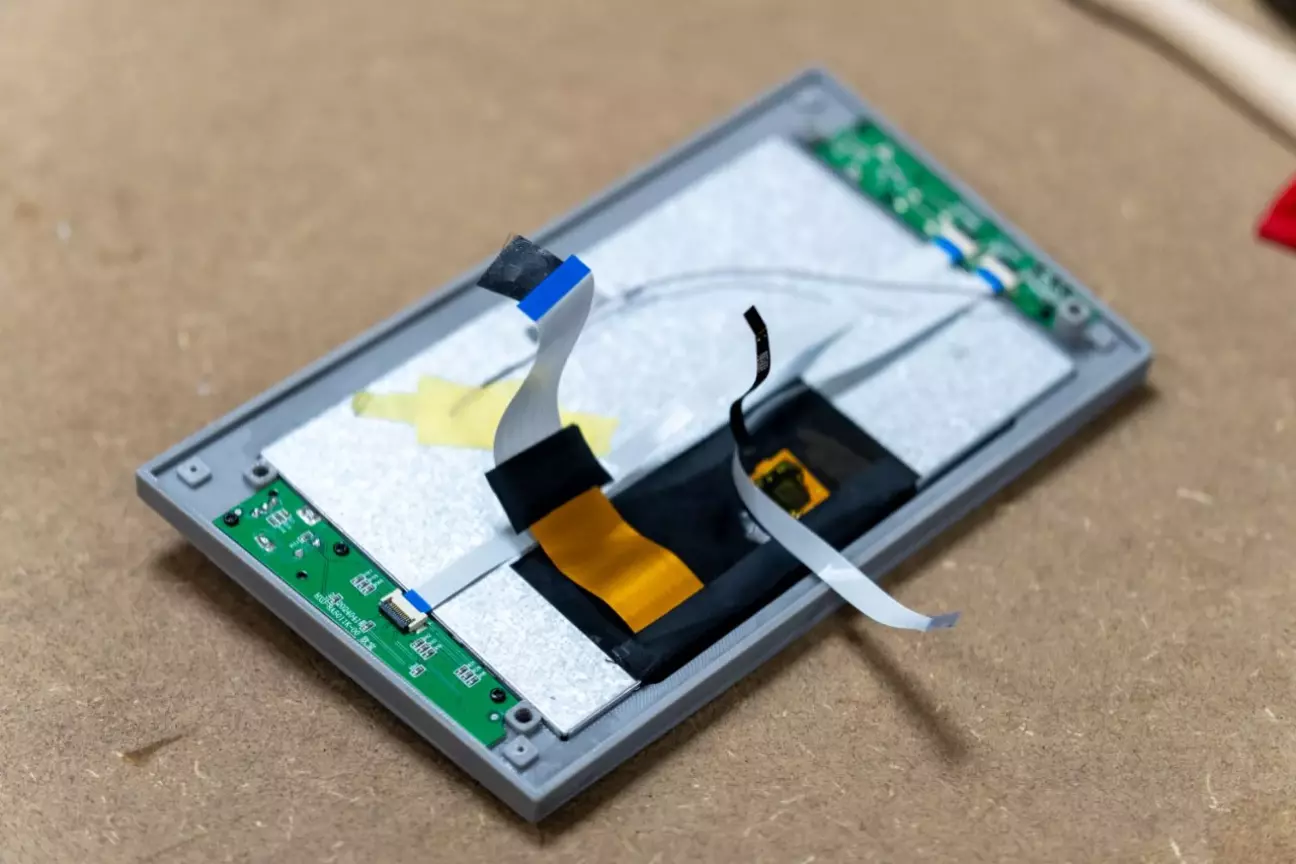

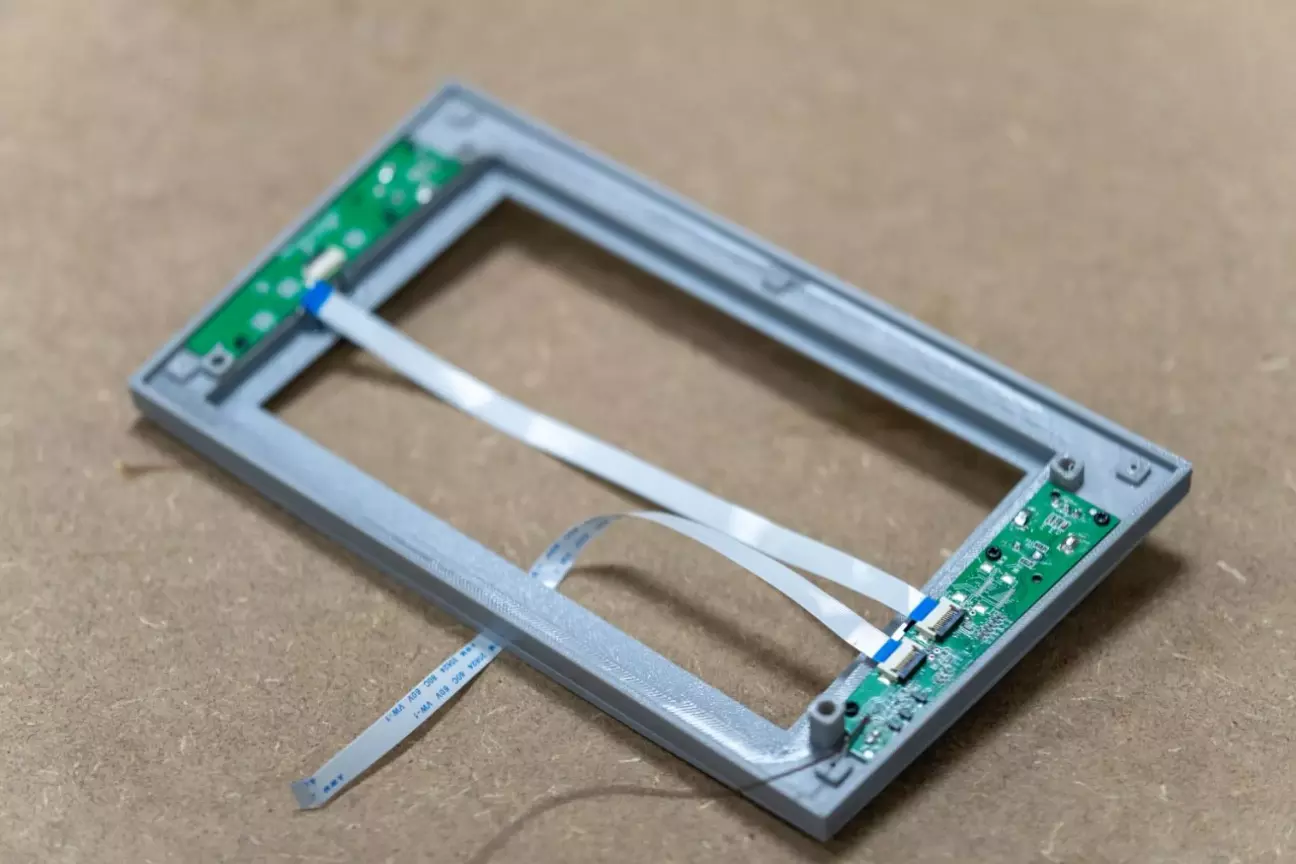

Вставляємо кнопки, прикручуємо плати, вставляємо дисплей і підключаємо усі шлейфи.

 Приміряємо, перевіряємо чи все працює, чи не підклинюють кнопки.

 Також не подобалося що крутилки енкодера сильно випирають за корпус. Вирішується просто вирізанням зайвого звичайним канцелярським ножем.

 Зрізаємо, приміряємо, контролюємо щоб не зрізати зайвого.

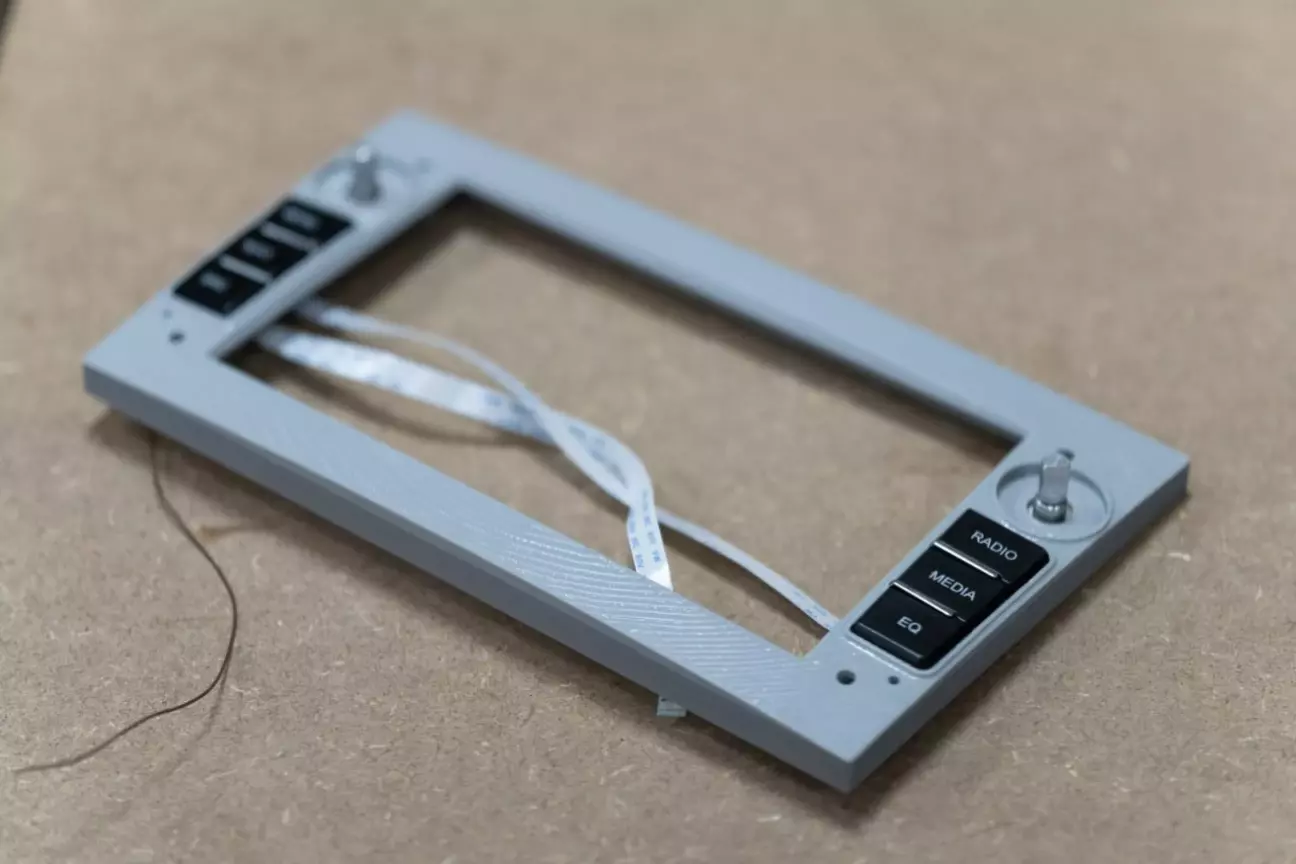

 В кінці отримуємо такий результат.

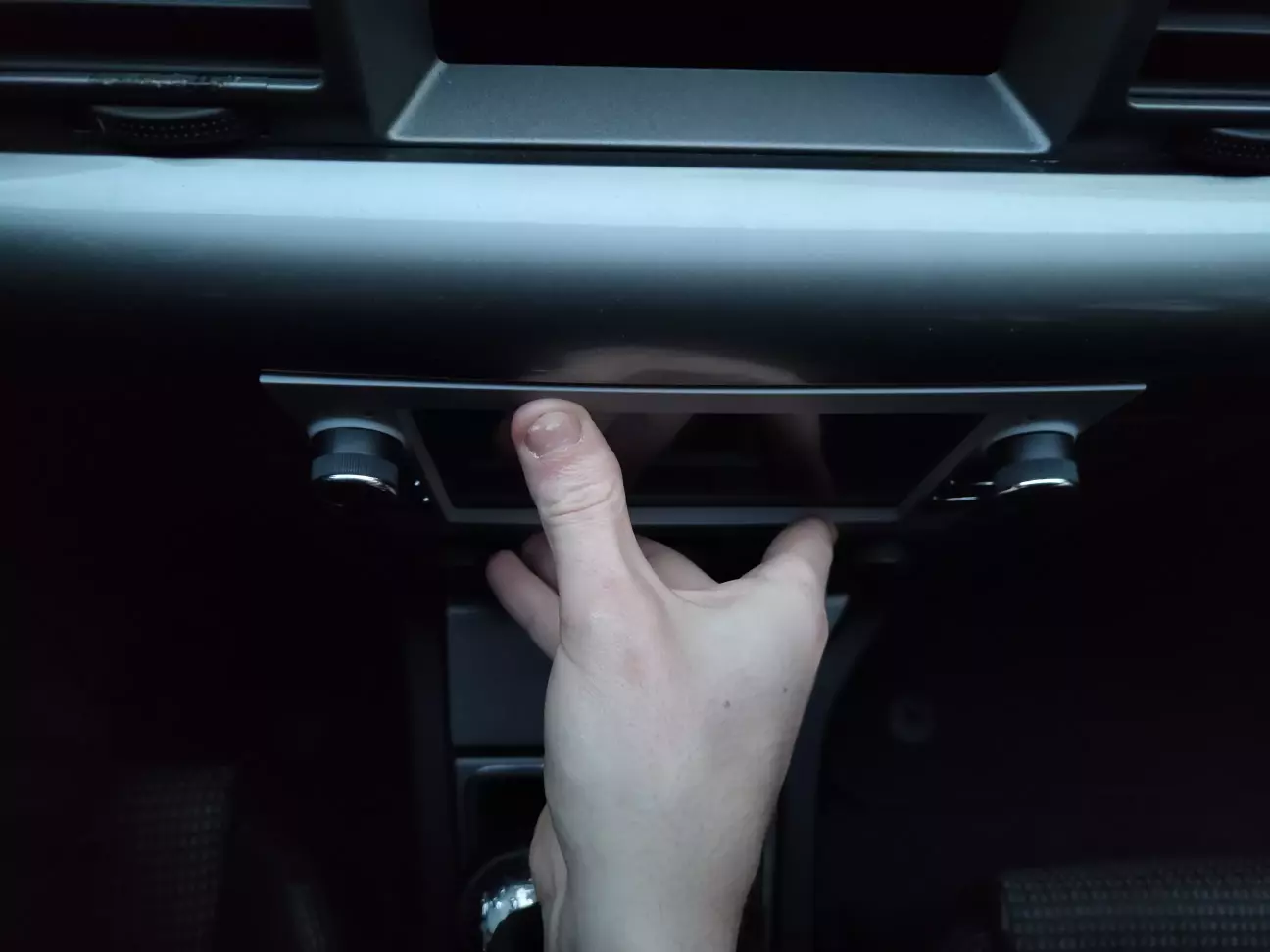

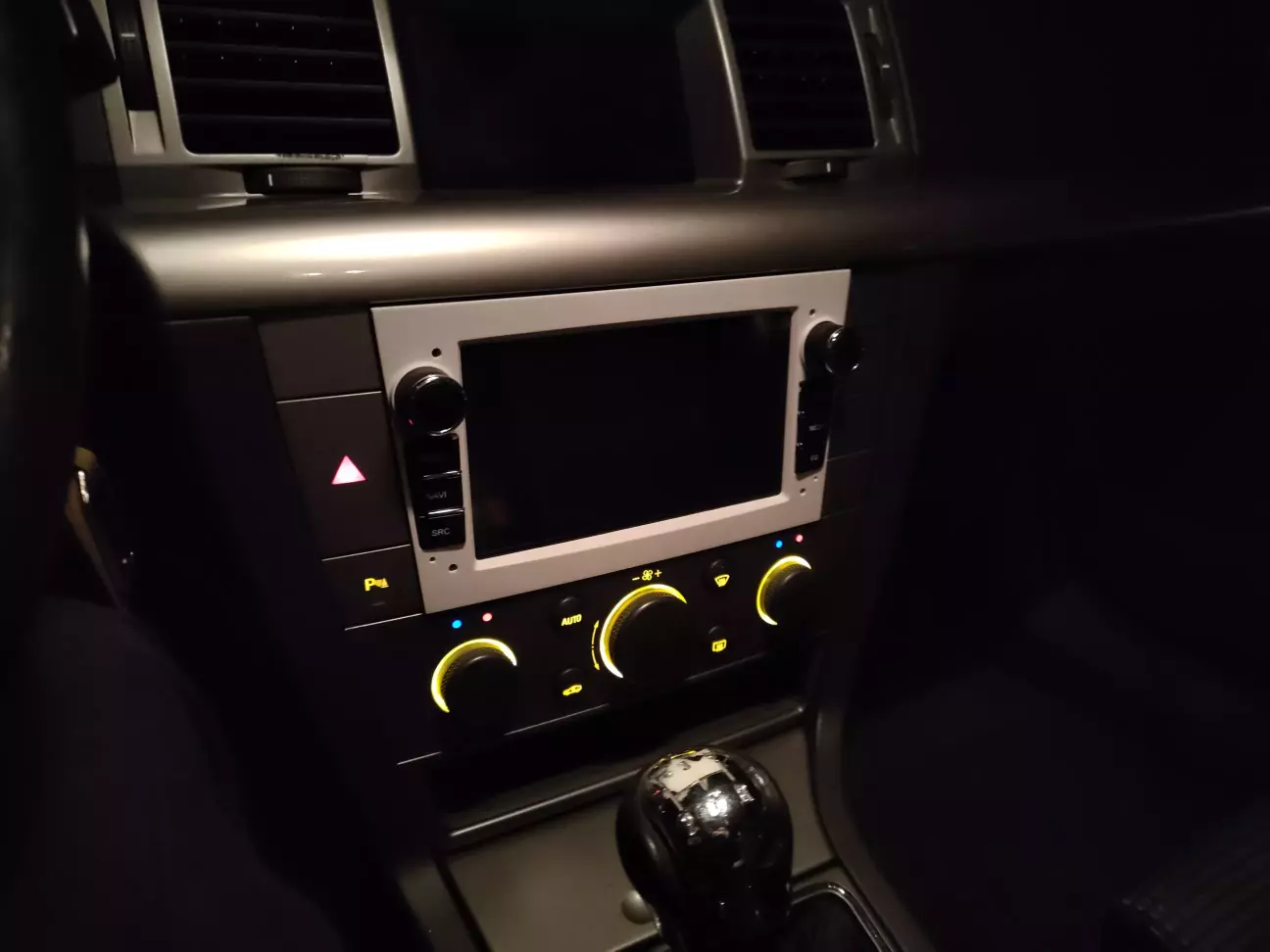

 Приміряємо в авто. Стала як рідна, навіть фіксатоли защолкнулись. Тепер потрібно купувати сйомнік щоб зняти її для покраски.

 Відправив одну з заглушок на підбір фарби, попереду шліфовка і покраска в заводський колір.

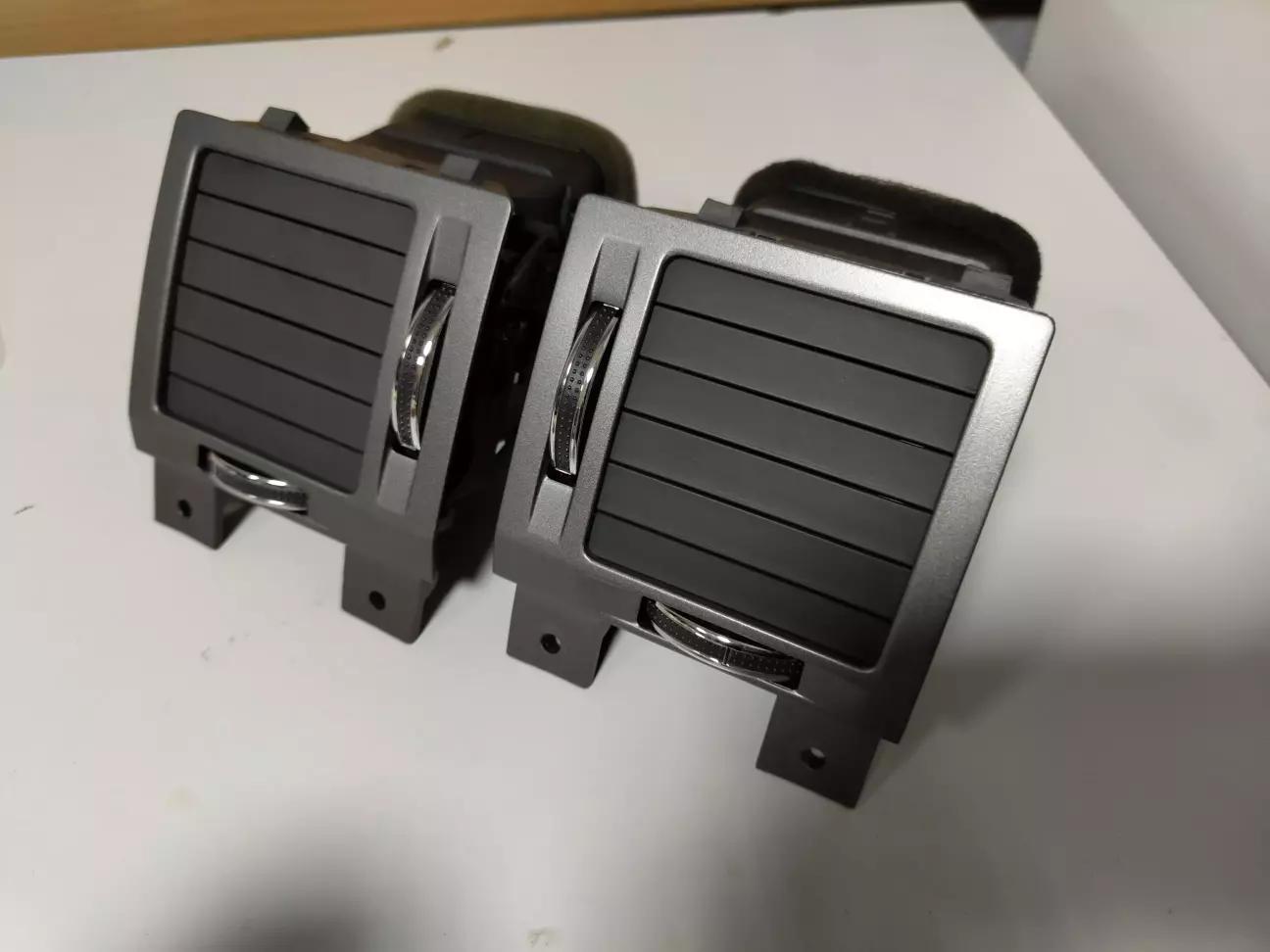

Ще заодно прикупив дефлектори від рестайла , і встановив у свої рамки. Виглядає на мій погляд дуже гарно, паралельно відремонтував усі нижні планки , і гарно все повичищав.



 Чекайте на другу частину з фарбуванням і фінальним результатом.
