Перехід з MMI Basic Plus на MMI 2G High та Зняття захисту компонентів без Офіційного Дилера! error 02095 02094

Хочу поділитися своїми досягенннями та набутими знаннями.

Конкретно у мене був встановлений MMI Basic Plus Navigation у бардачку та додатковий сд- мп3- чейнджер на 6 дисків.

Мінімум можливостей і налаштувань. А найголовніше, для чого це робилося - це встановлення андроіда у майбутньому. Для мого Basic Plus таких варіантів просто немає, а якщо і є, то дуже з обмеженими можливостями і поганим звуком.

Система 2G High — це конструктор. На відміну від Basic, де все було в одному блоці (сам ммі, радіо, навігація і чейджер навігації), тут ми маємо справу з рознесеними вузлами:

Interfacebox (Блок 07): Головний мозок. Встановив в заводське посадкове місце за бардачком.

Радіоблок (K-Box): Щоб не тягнути метри дротів у багажник (як це йде з заводу), я залишив його в районі бардачка. Це дозволило без переробок підключити штатні антени Fakra, які в Basic-версії вже виведені вперед. Основна проводка живлення чудово підходить від сд-ейнджера.

Оригінальний блок навігації та камери встановлювати і тягнути проводку не бачу сенсу, так як все буде в андроід.

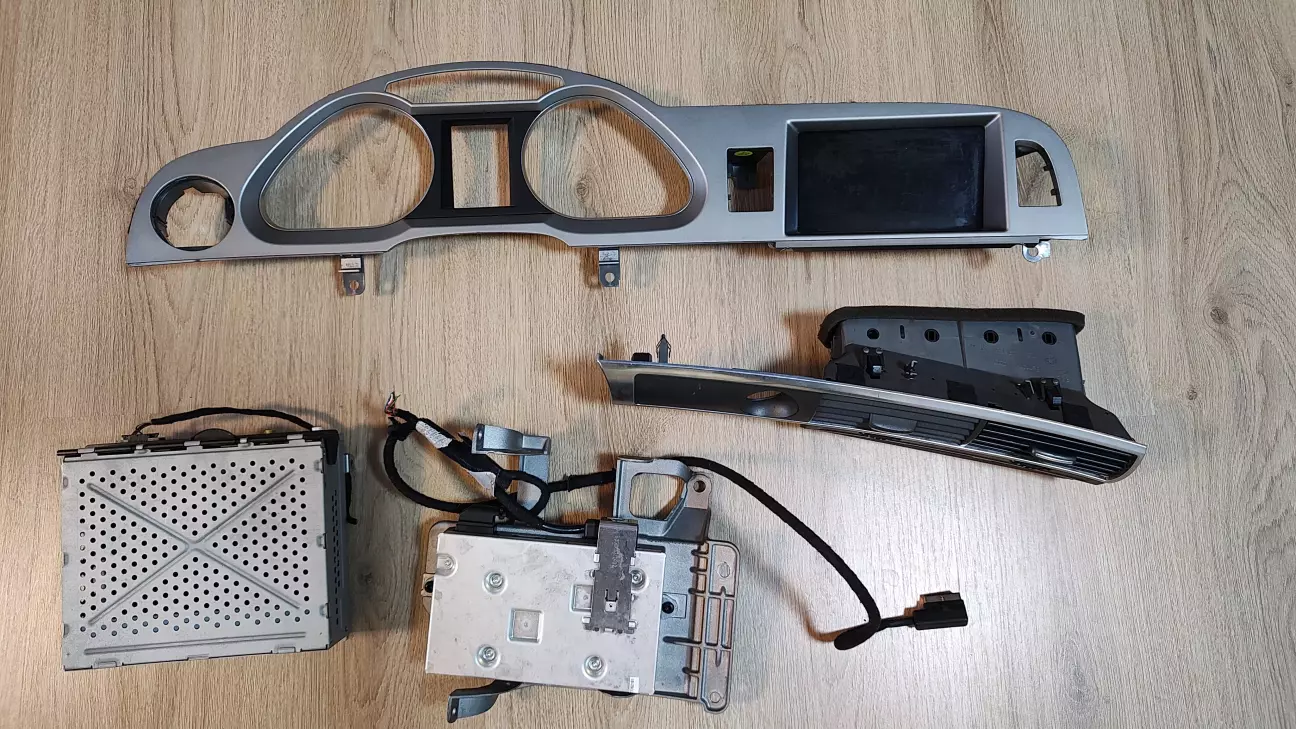

Для цього був куплений комплект для переходу, а саме:

01. Блок керування MMI 2G High 4E0 035 729A (можна і без букви А в кінці, він буде без роз'єму для камери, я всеодно андроїд буду ставити)

02. Блок радіо для MMI 2G High 4F0 035 541L

Обидва блоки потрібні з основними роз'ємами і максимально довгими дротами.

03. Також потрібен кронштейн 4F1 035 462 для ммі, щоб можна було його нормально закріпити.

04. Дисплей 4F0 919 603B і кабель 4E0 971 086D до нього

05. Рамка дисплея 4F1 857 115 алюміній

Центральний дефлектор 4f1 820 951b (необовязково, у мене просто був пластик поломаний)

Весь комплект був куплений у Андрія з Охтирки. Я йому цілий тиждень тріпав нерви своїми забаганками, але людина попалася терпляча і я отримав все як хотів. Приємно з такими людьми працювати, якщо потрібно, пишіть у приват, дам контакти.

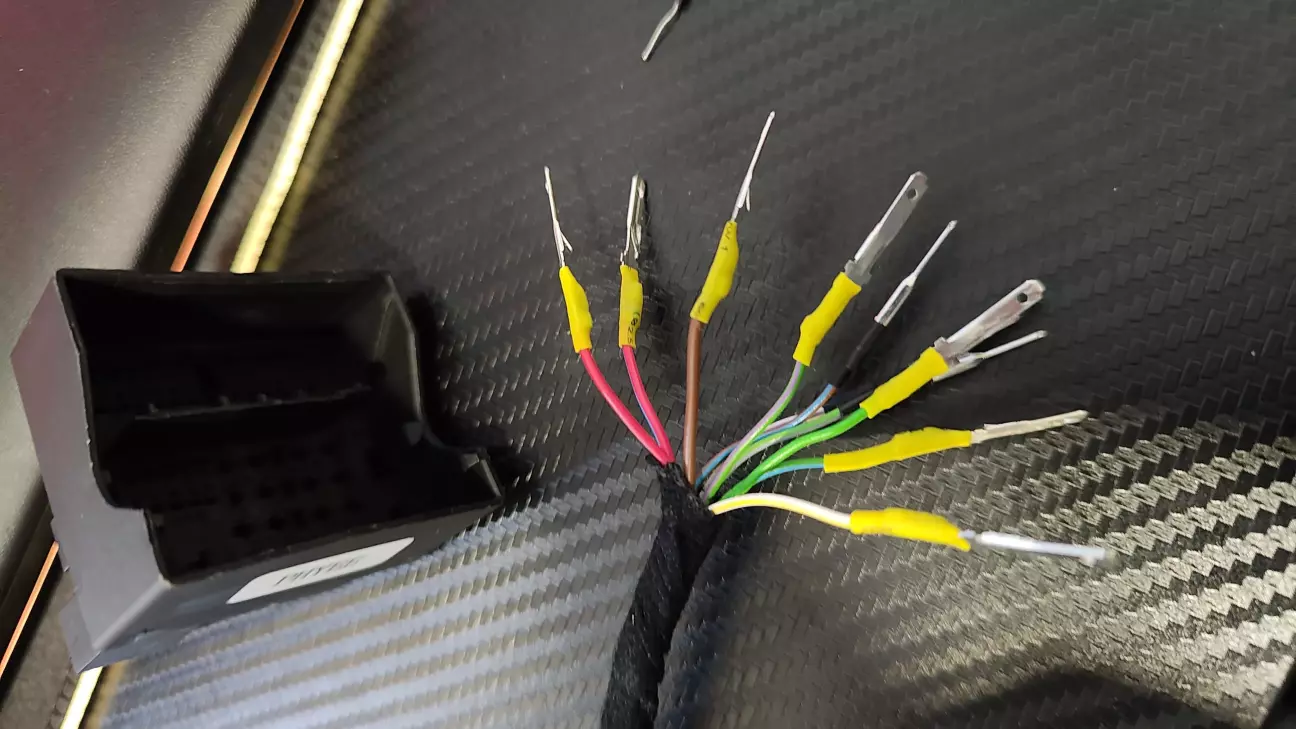

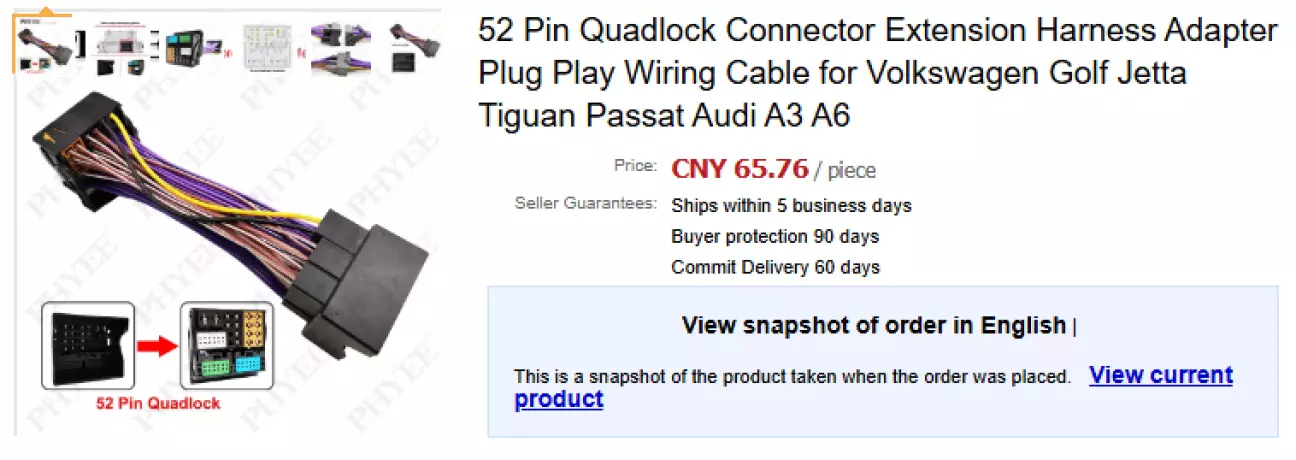

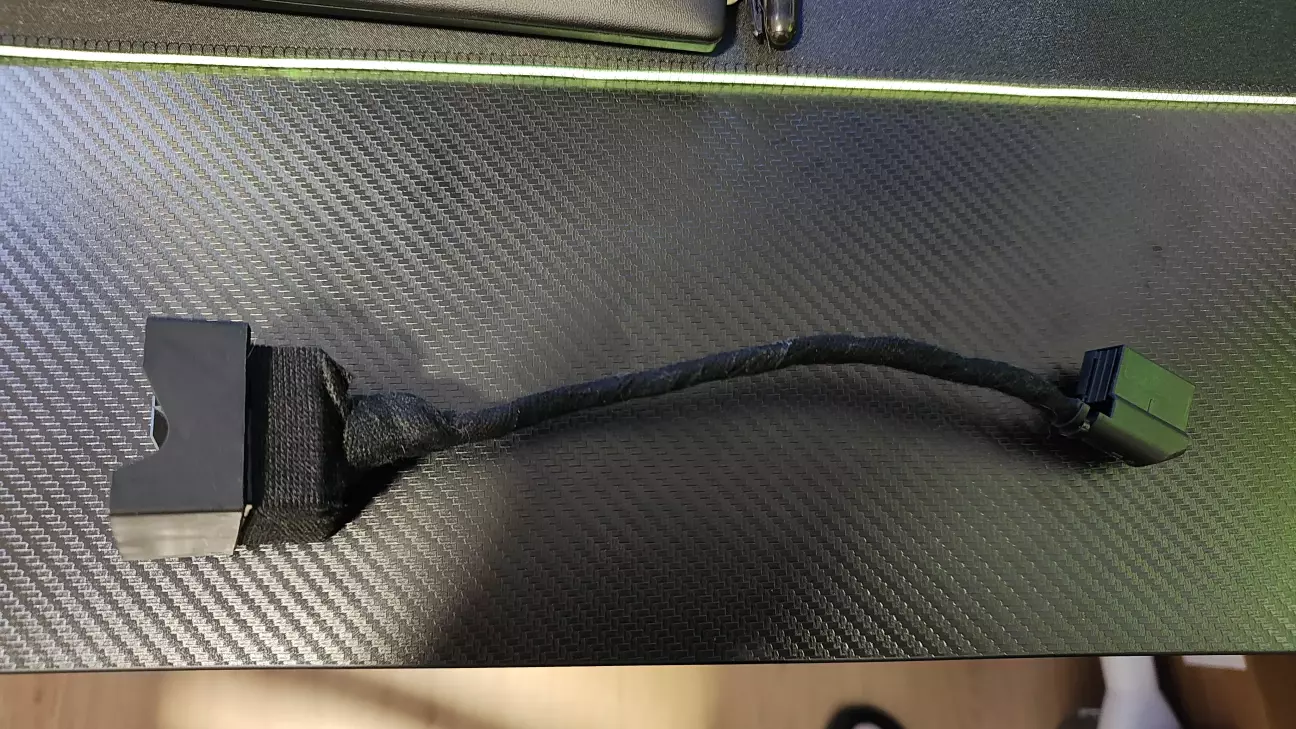

В першу чергу потрібно зробити проводку. Я вирішив зробити перехідник з мого старого ММІ на новий, для цього був замовлений на алі роз'єм квадлок, потрібен саме папа.

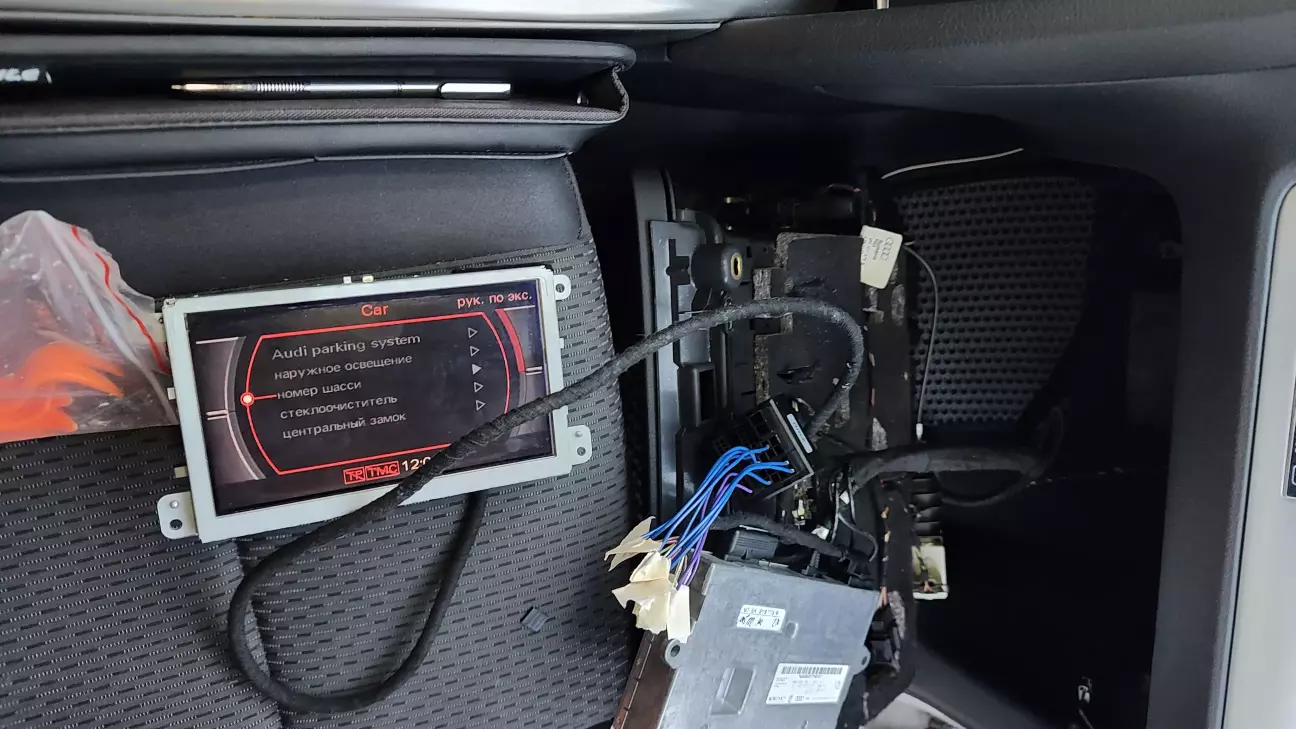

І це все тимчасово схрещено для перевірки.

Так як все запрацювало нормально, наступним кроком стало найважливіше і найскладніше: зняття захисту компоненів (Component Protection).

Дуже довгі пошуки в інтернеті та робота з Gemini привели мене до того, що все таки потрібно звернутися до офіційного дилера і вивалити 120 євро за розблокування одного блоку. Я вже майже здався, але знайшов чудовий сайт digital-kaos.co.uk. На ньому є гілка форуму, на якій дамп мікросхемии вашого ММІ правлять і знімають той самий захист. Суть полягає в тому, що мешканці цього форуму правлять дамп так, що авто думає, що цей блок новий або по розумному "Virgin" і без проблем само прописує в "новий" блок свій він-номер та інше.

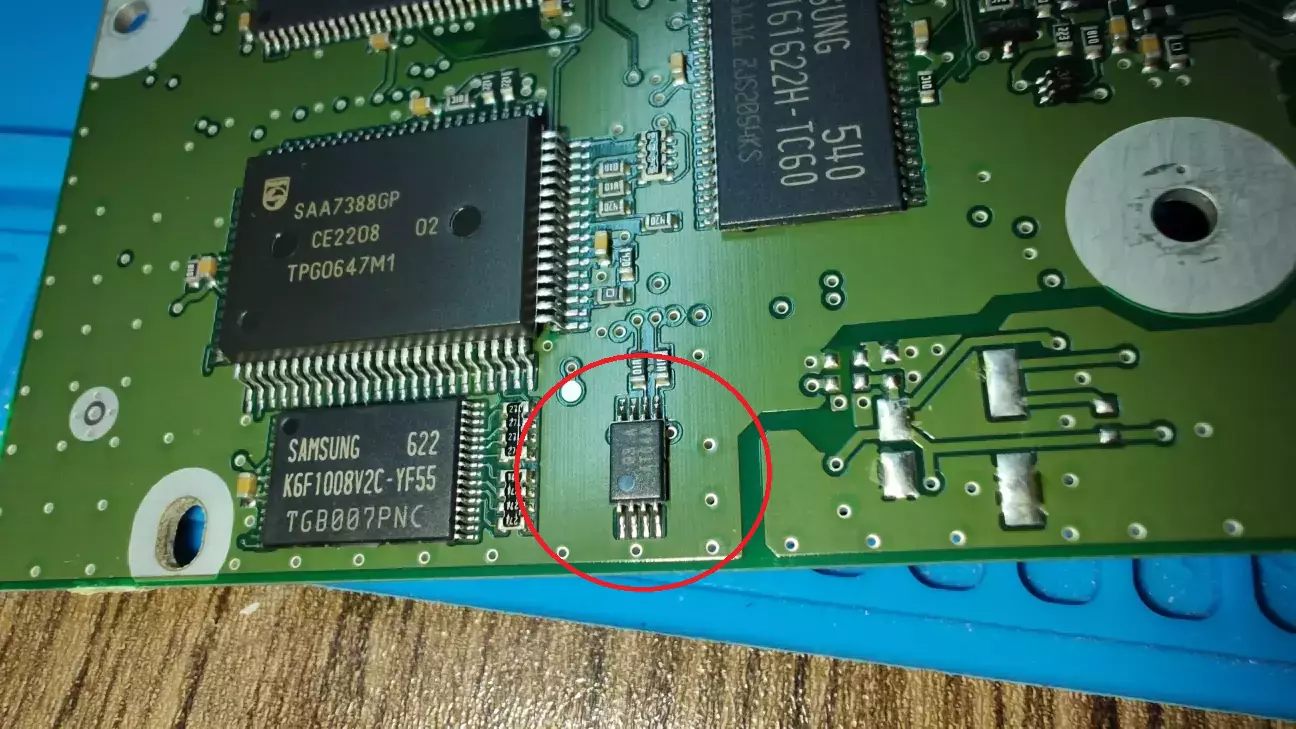

Прошивається вона за допомогою самого простенького ch341.

На форумі відповідають дуже повільно, а у мене свербить, я чекати не можу. Виправлені дампи викладаються в архівах з паролями. Але це не проблема для програми Advanced Archive Password Recovery. Я шукав правлені дампи, які були з підтвердженням, що все працює. Тільки один вдалося зламати. Саме його я зашив в свою мікросхему і помилка 02095 зникла, звук з'явився. Дамп блоку радіо я теж правив, щоб зробити з нього незайманого. Але не записав, що саме треба правити, джеміні Вам обов'язково допоможе.

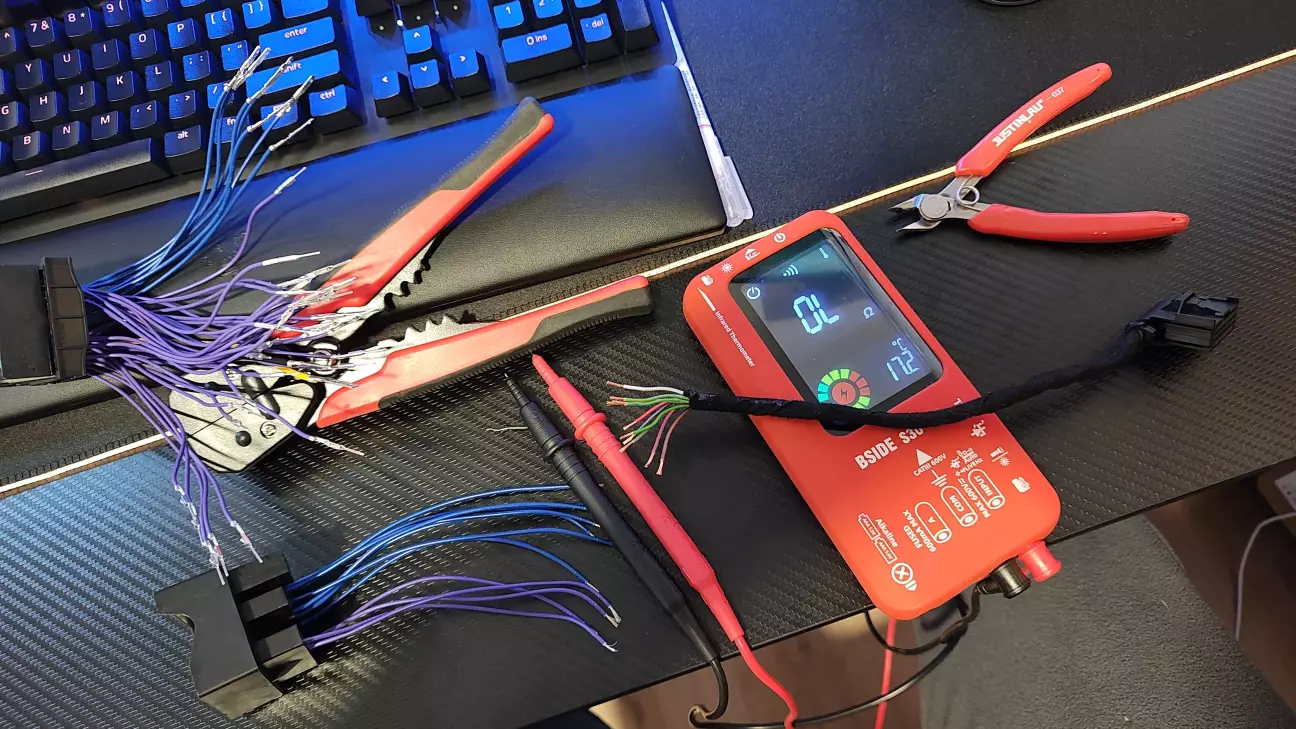

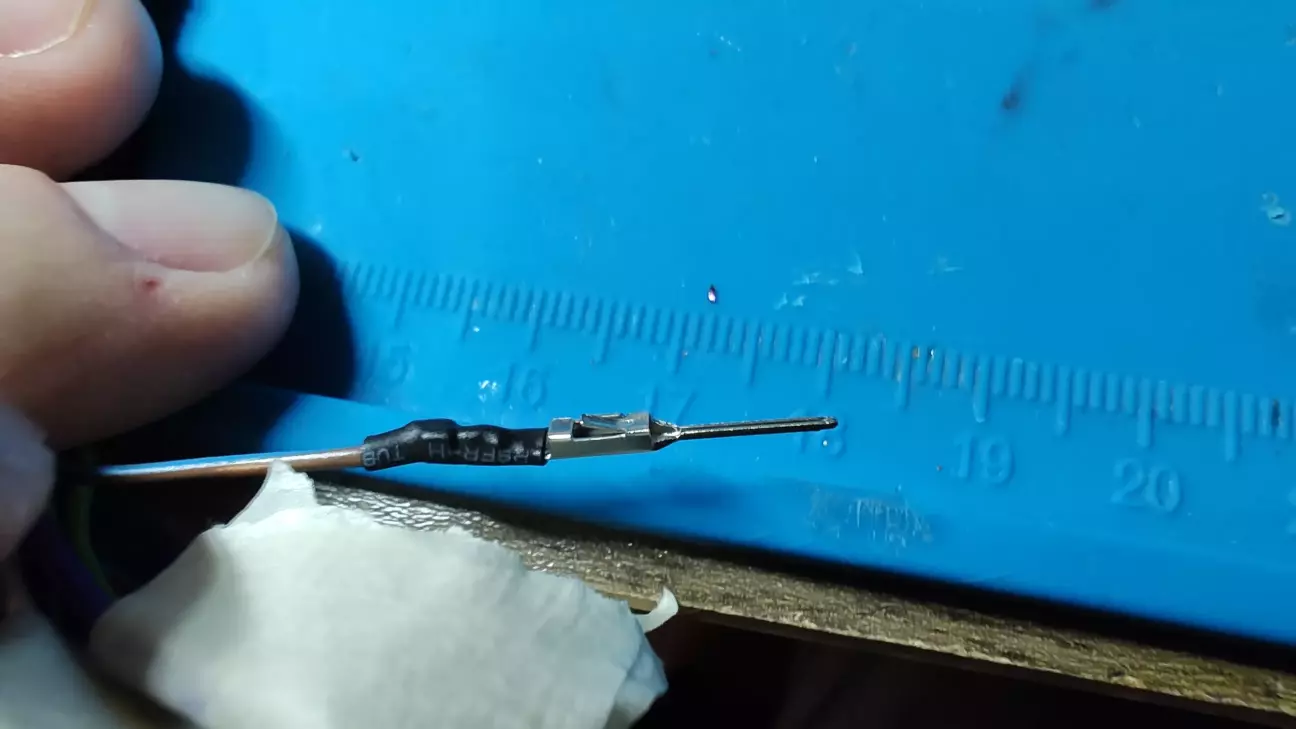

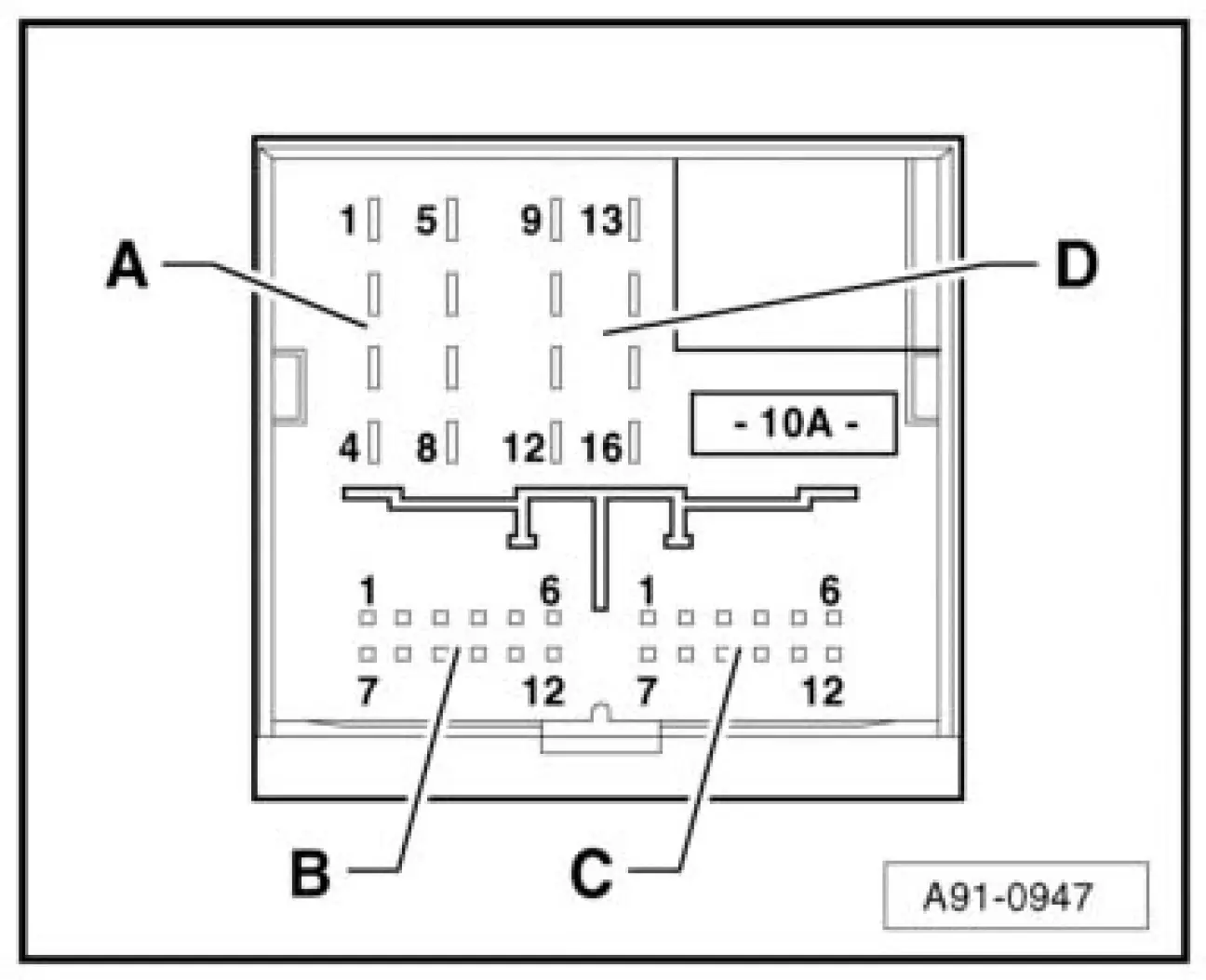

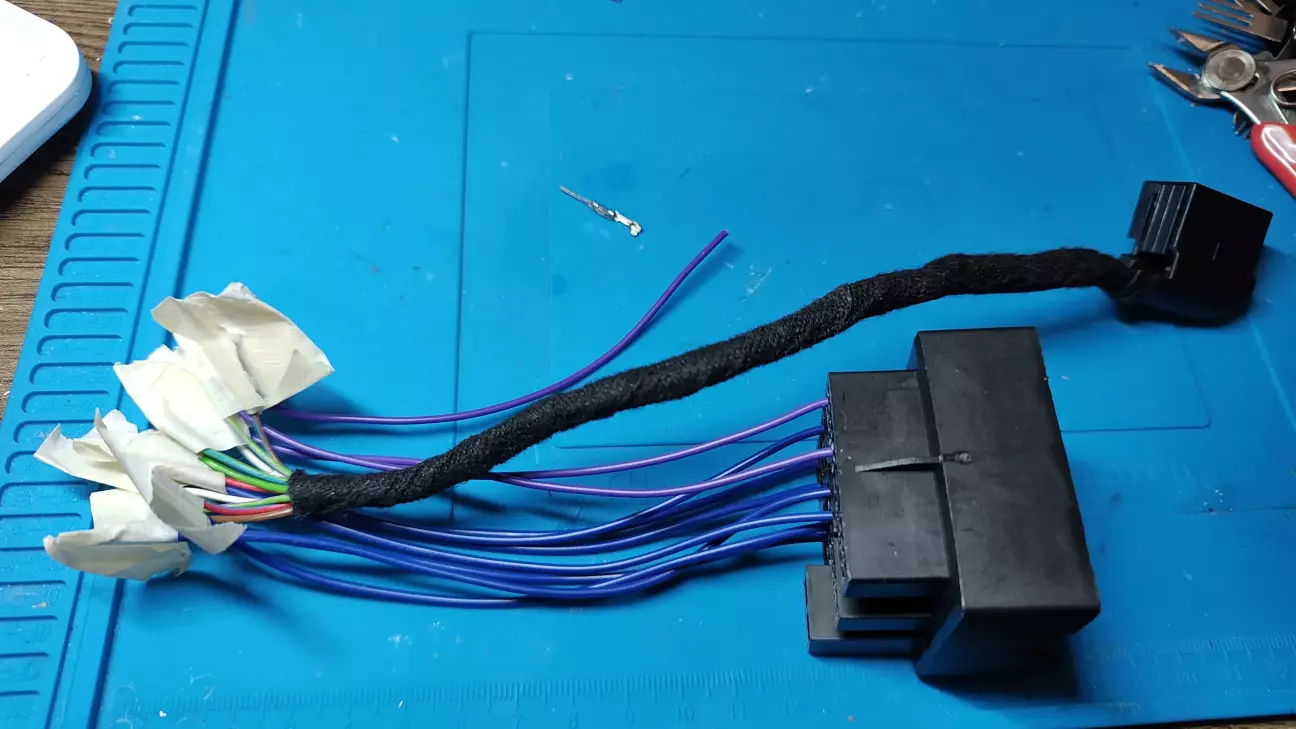

Далі окультурив свій перехідник. Вирішив не використовувати китайські дроти. Переобжав оргинальну проводку. Схема взята з drive2:
1-Клемма 30 +12В________D15
2-Клемма 31 масса ________D12
3-Диагностический кабель кольца _________D14
4-пусто
5-пусто
6- Сигнал вэйкап к клаве______А1
7-Питание Клавы ____________D16
8- Масса клавы ____________C7
9- пусто
10- пусто
11-пусто
12-пусто
13- резет к клаве ____________A4
14 — резет от Клавы __________А5
15-данные к клаве_________B1
16-данные от клавы __________В5
20- откл микрофона ________С11

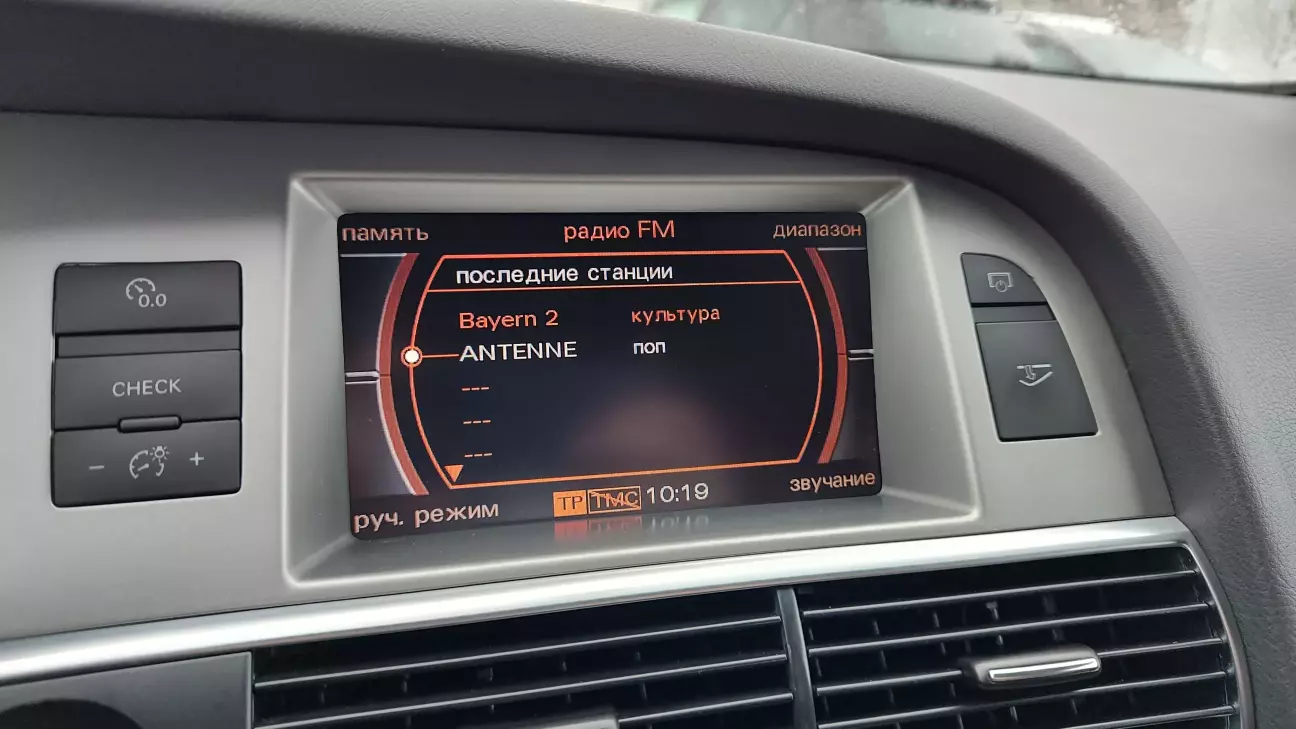

А далі нічого складного, кодуємо блок ммі, виправляємо Лист Установок в гейтвеї, адаптуємо ммі під блютуз, розблоковуємо зелене меню.

Доречі, активував пункт внутрішнього освітлення і нарешті побачив контурну підсвітку ручок дверей!

На сьогодні все працює, тільки чомусь ммі не керується кнопками з керма, ще буду розбиратися.

Update 14.02.2026

ОБОВ'ЯЗКОВО потрібно перевіряти усі пункти в diag settings зеленого меню, у мене чомусь не було галочки на мульти рулі, тому не працювали кнопки керма!

Зелене меню - diag settings - apk 0x01... - MFL

Update 16.02.2026

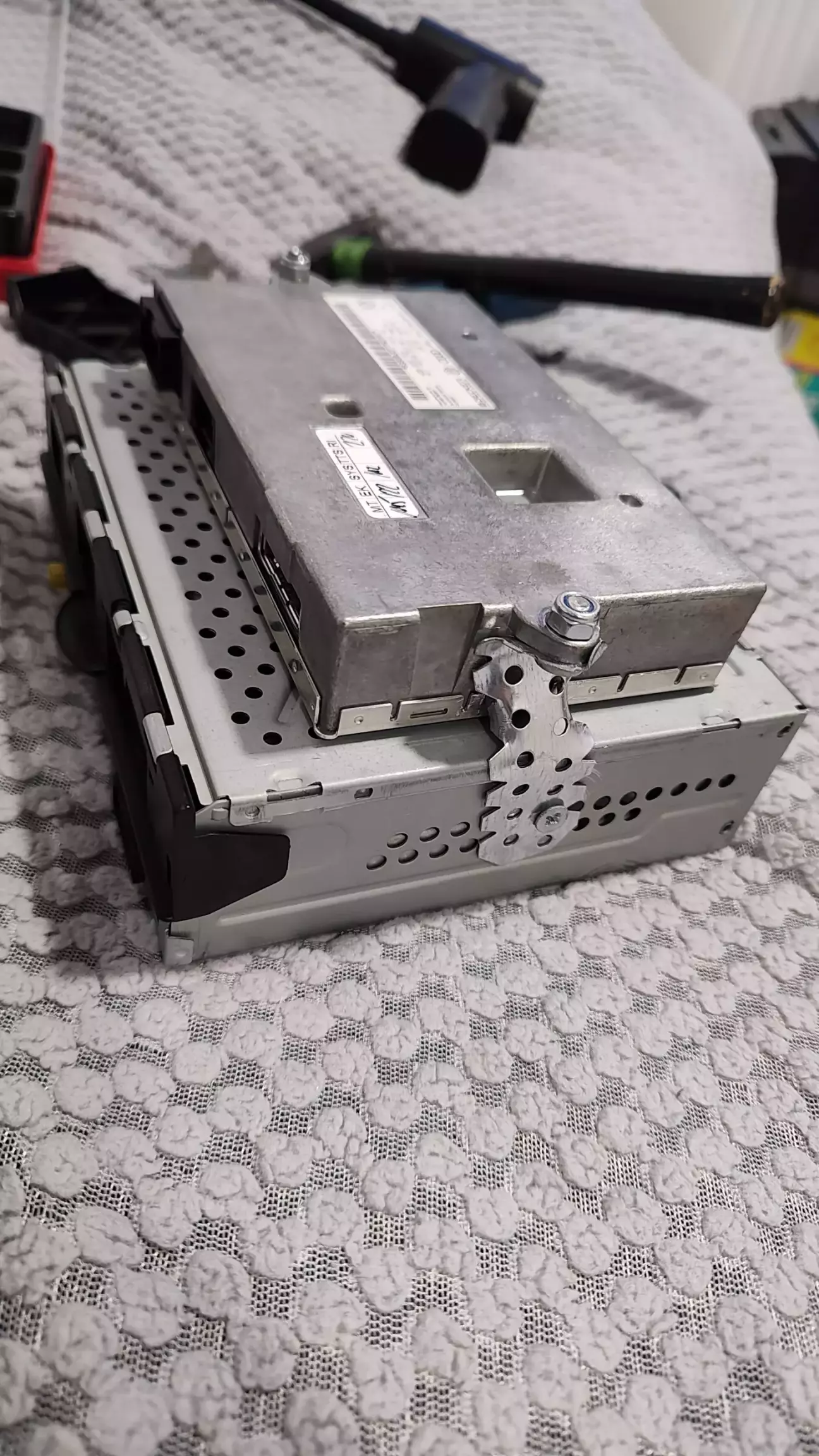

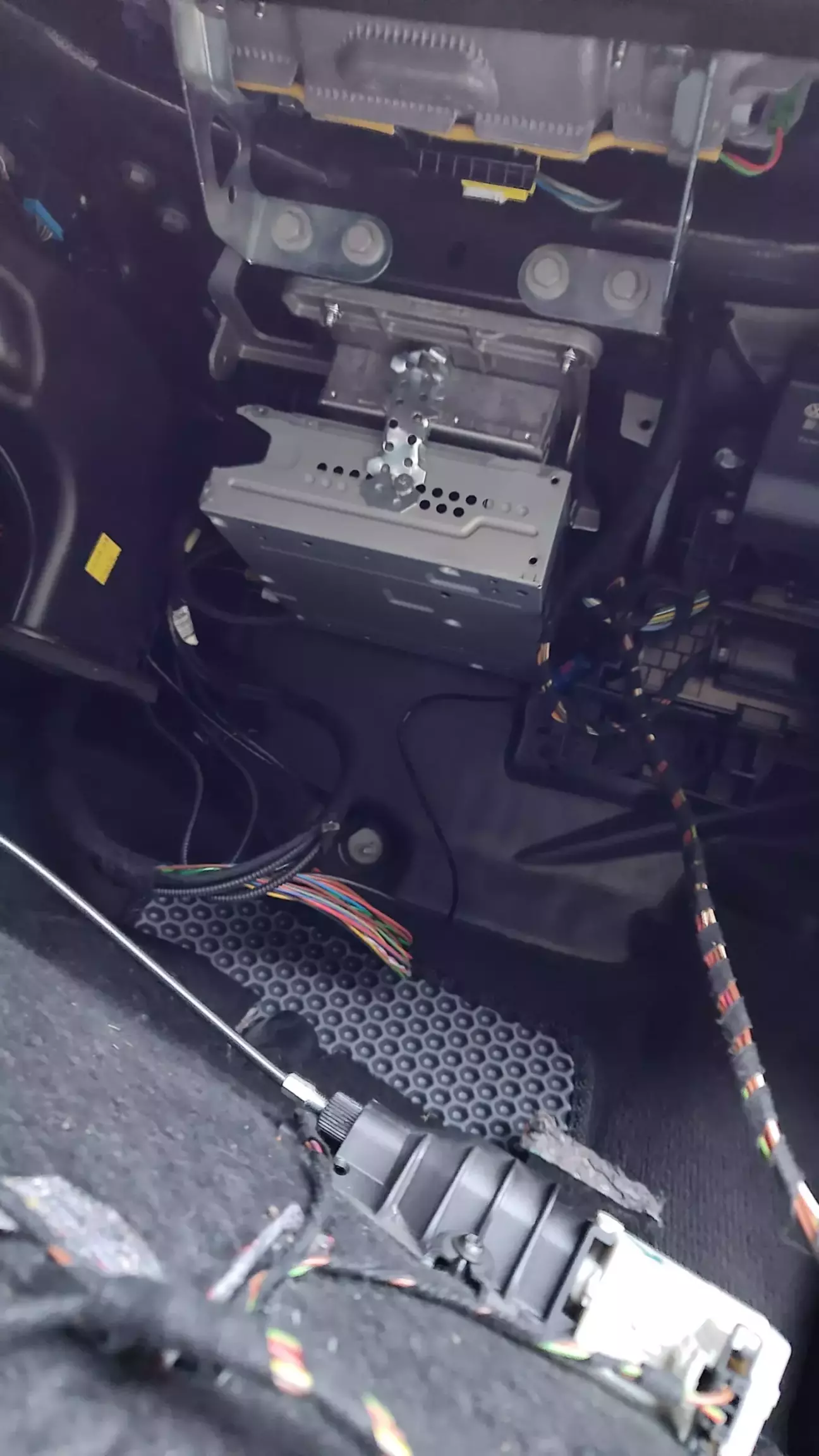

Новий блок MMI стає разом з своїм кріпленням в заводське місце на три гайки. Проблема з радіо-блоком. Він більший за блоки, які стоять в бардачку і не влазить туди. Тому вирішив зробити бутерброд.

Моя порада: радіоблок кріпіть так, щоб він знаходився максимально близько до моторної перегородки, якщо цього не зробити, то бардачок не стає на місце.

Зібрав трохи все до купи, покатаюся, подивлюся, чи нічого не вилізе.

Нічого не вилізло, встановив вже як треба

У планах: дочекатися все-таки свого дампу, щоб не було Франкенштейна, оновити прошивку, бо стоїть 5140 і встановити андроід!
