Ремонт панелі приладів, питання до зарядки

В спадщину з автівкою отримав декілька проблем з панеллю.

1 В панелі підсвітка працює лише на температурі та рівні палива

2 Не працює одометр, ні добовий, ні загальний. Хоча спідометр працює добре .

3 Не коректно працює датчик температури (вирішено заміною датчика)

4 Не працює рівень палива (вирішено заміною датчика рівня палива)

5  Іноді не відображається зарядка АКБ. І тоді може не бути зарядки взагалі, поки не зробиш велику перегазовку.

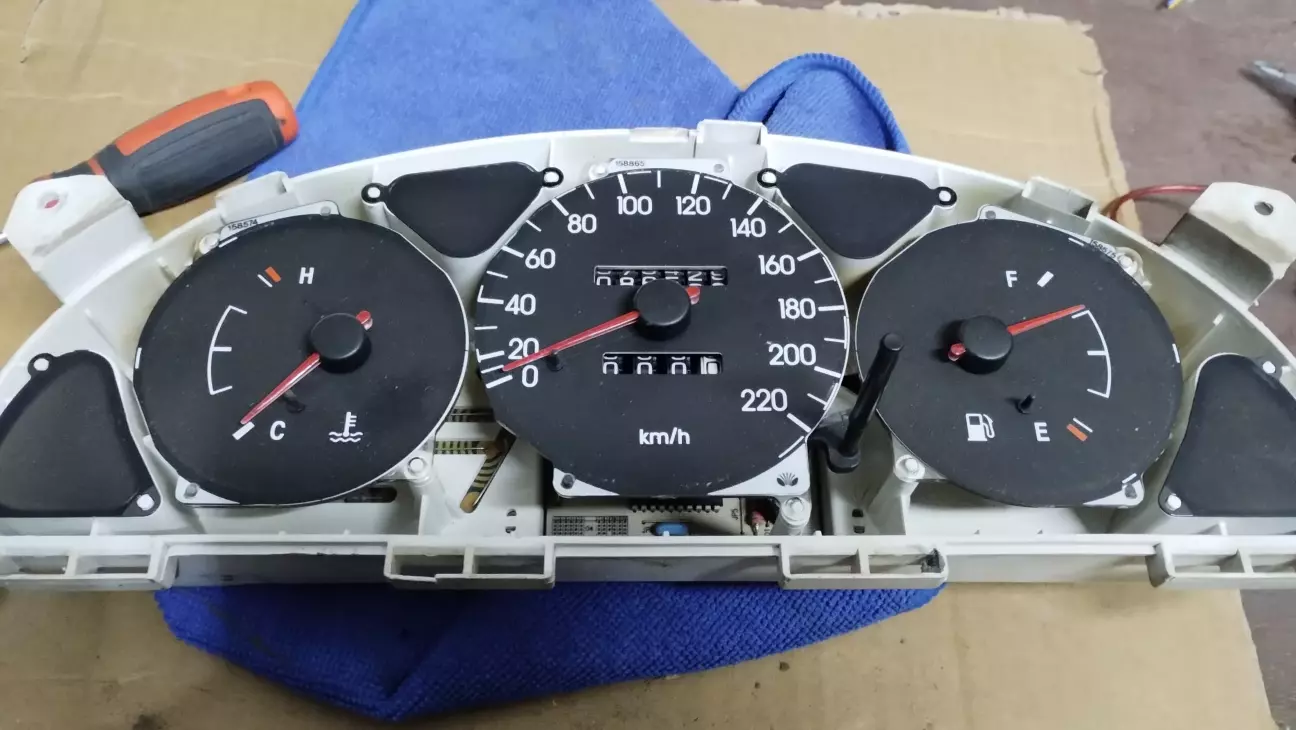

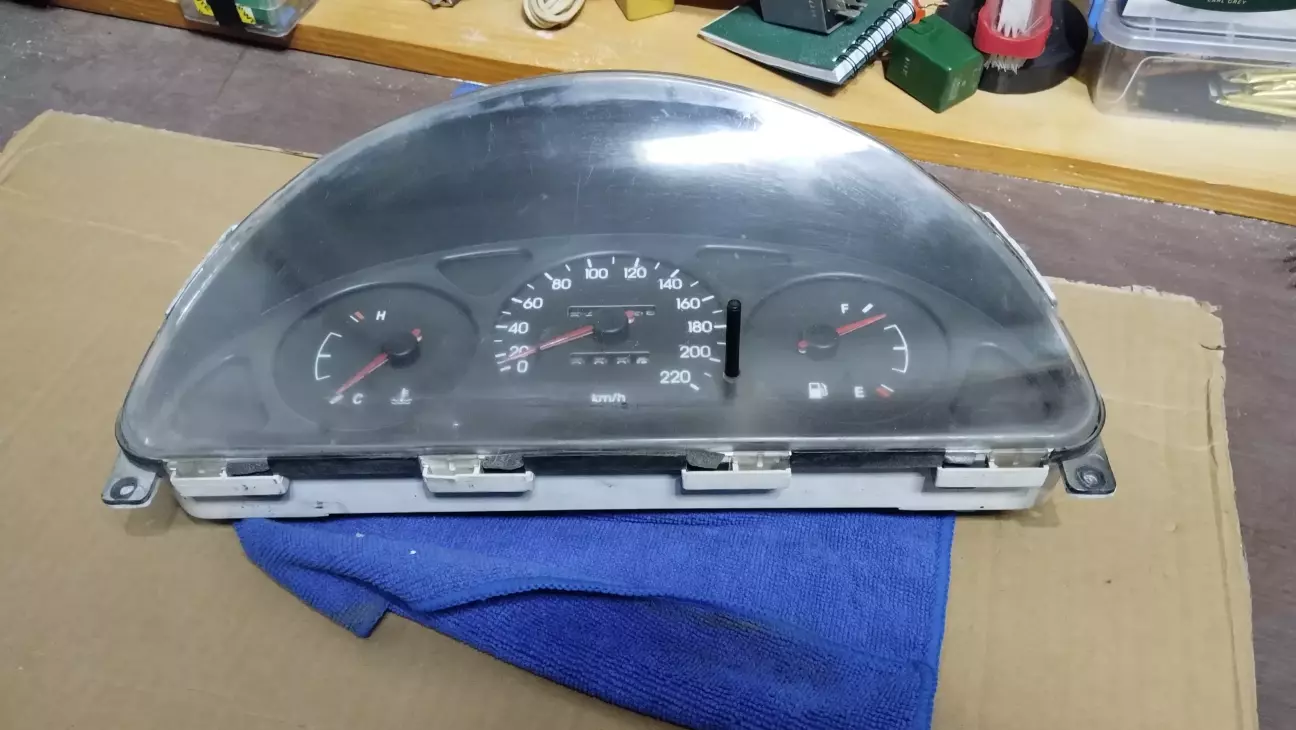

Дійшли руки до панелі

Виявилось по-перше що я тут вже не перший, в по-друге що багато кріплень пластику зіпсовані.

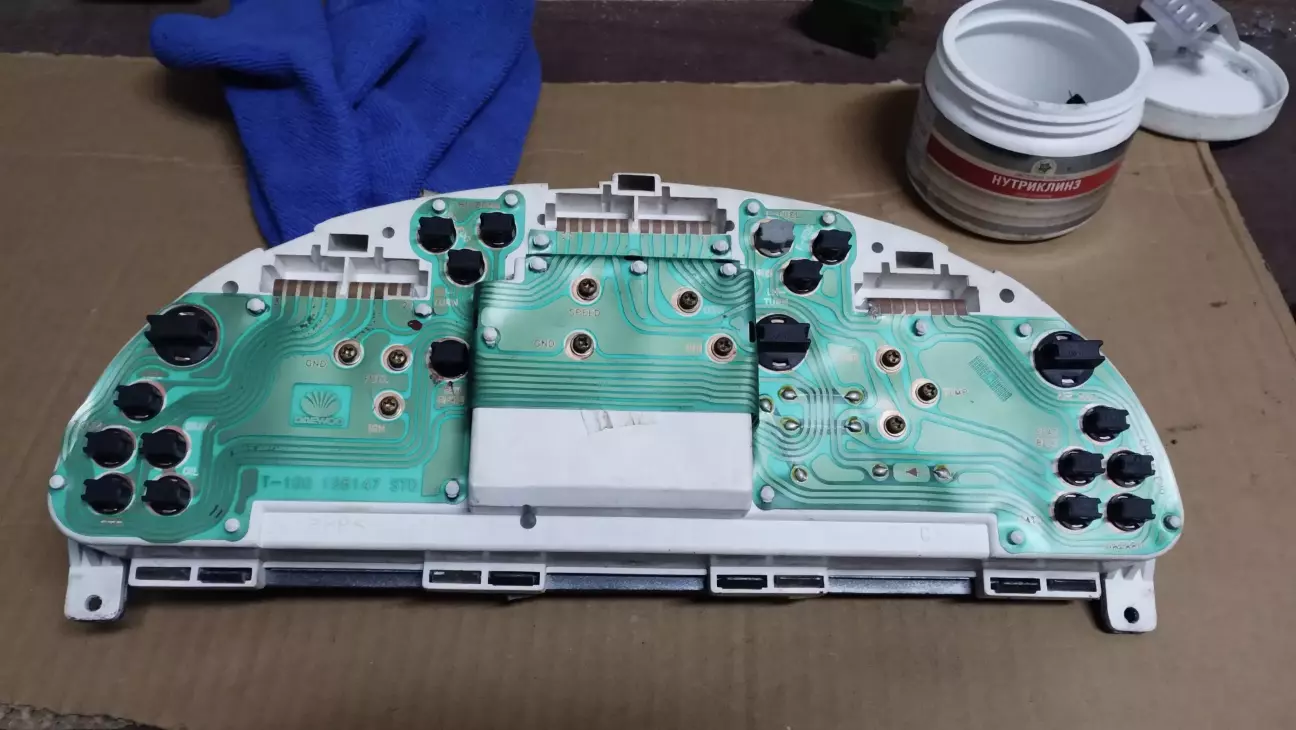

Є кілька питань до плати

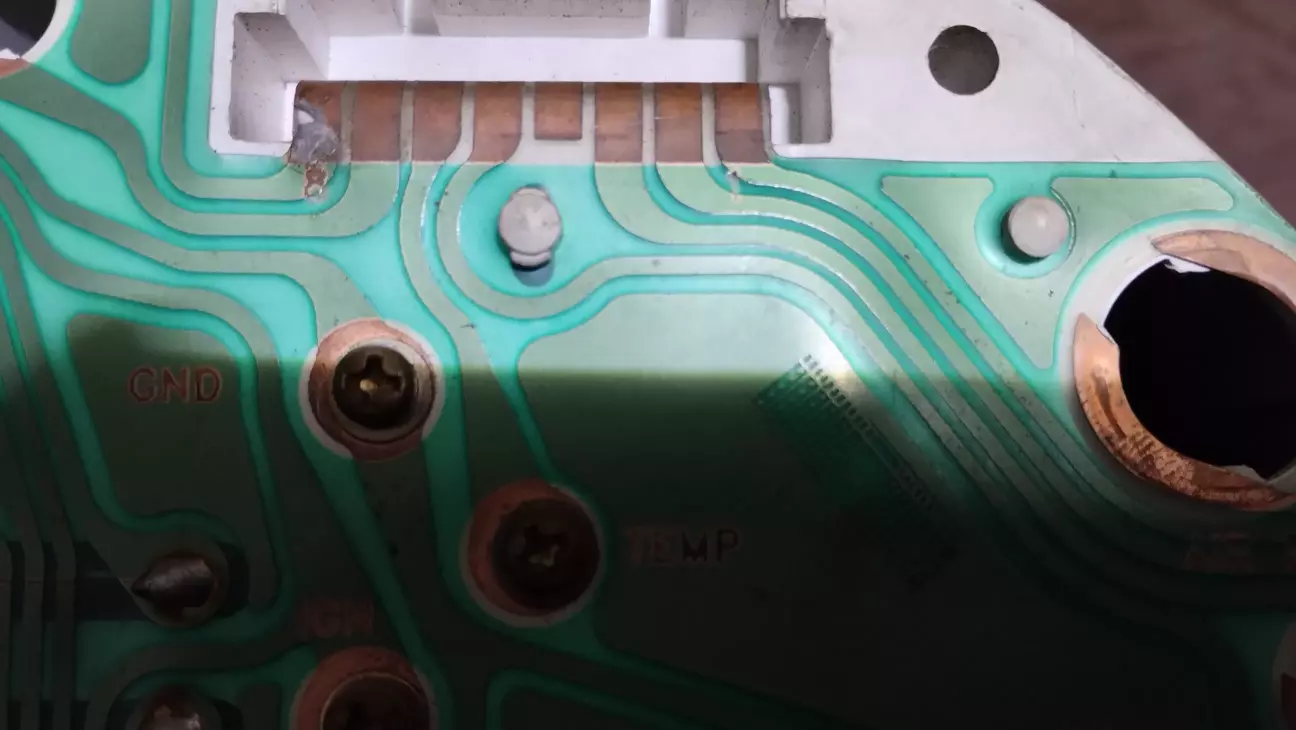

Перевірив живлення, проблемні дорожіжки, усе працює.

Дістав усі лампи і перевірив їх, більша частина не робоча, хоча деякі після очищення контактів запрацювали.

Але після заміни так і не запрацював індикатор возбудження генератора. Дивлюсь схеми, перевіряю проводку і... мозок робить клема, що вставляється до генератора. Вона ціла, обжата, але іноді не контачить.

Ставлю нову клему і є індикація і збудження генератора, також стабільна зарядка без підгазовування.

Хоча б це зробив, вже прогрес. Бо їздити без зарядки з темною приборкою ще та морока.

Що там далі? Одометр!

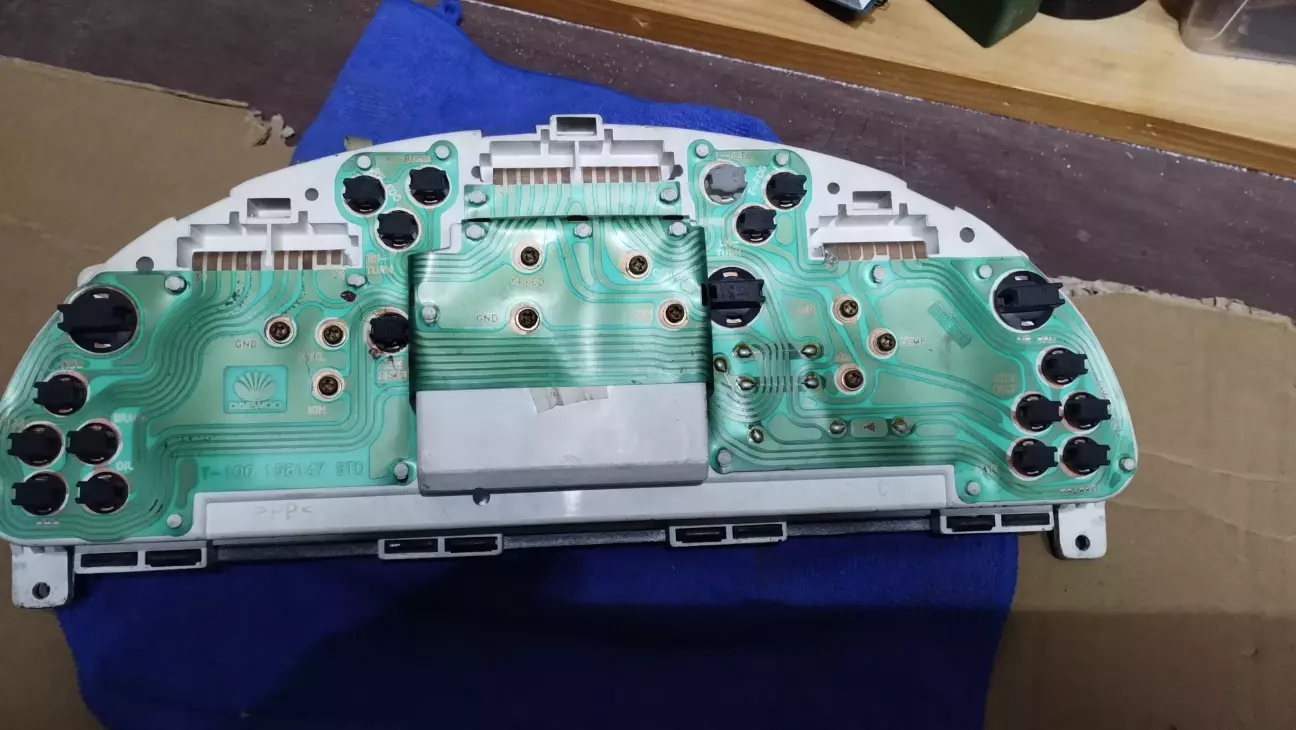

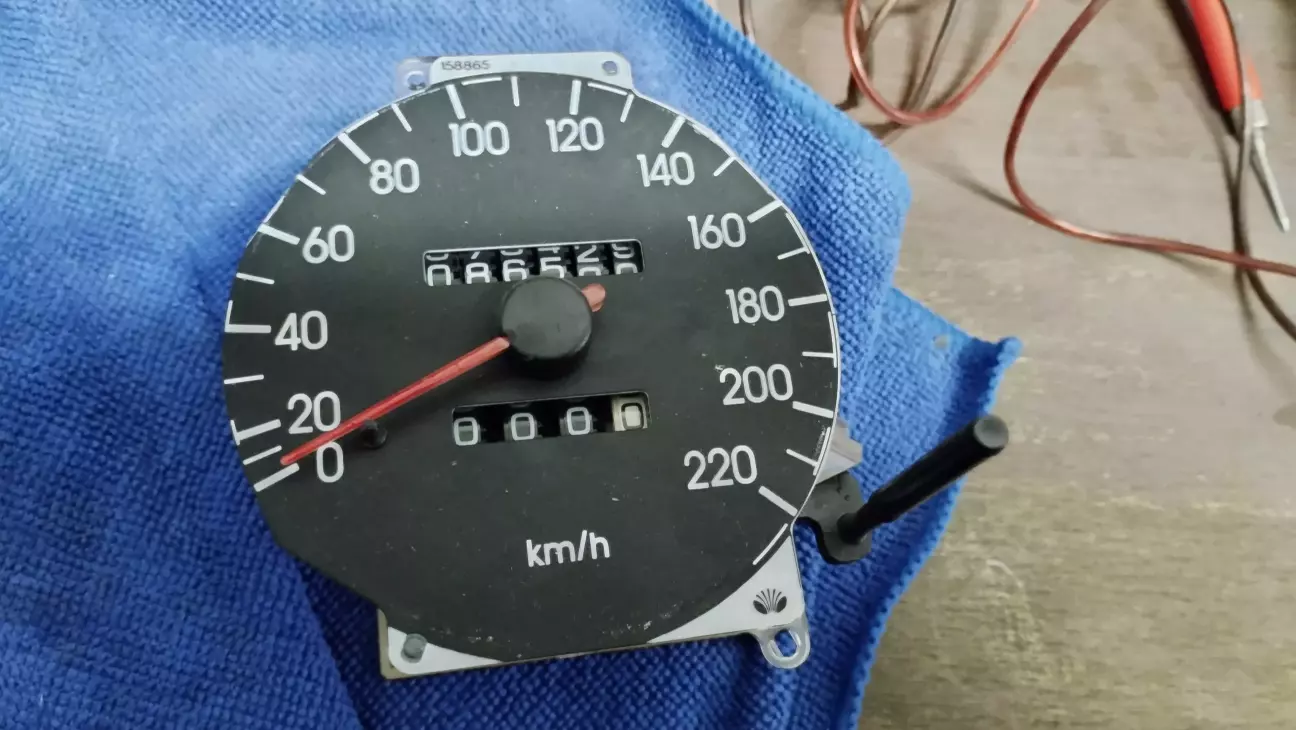

Оскільки спідометр працює, то сигнал з датчика швидкості є. Проблема десь у приборці. Сам модуль спідометра з одометром кріпиться на 4 винтах.

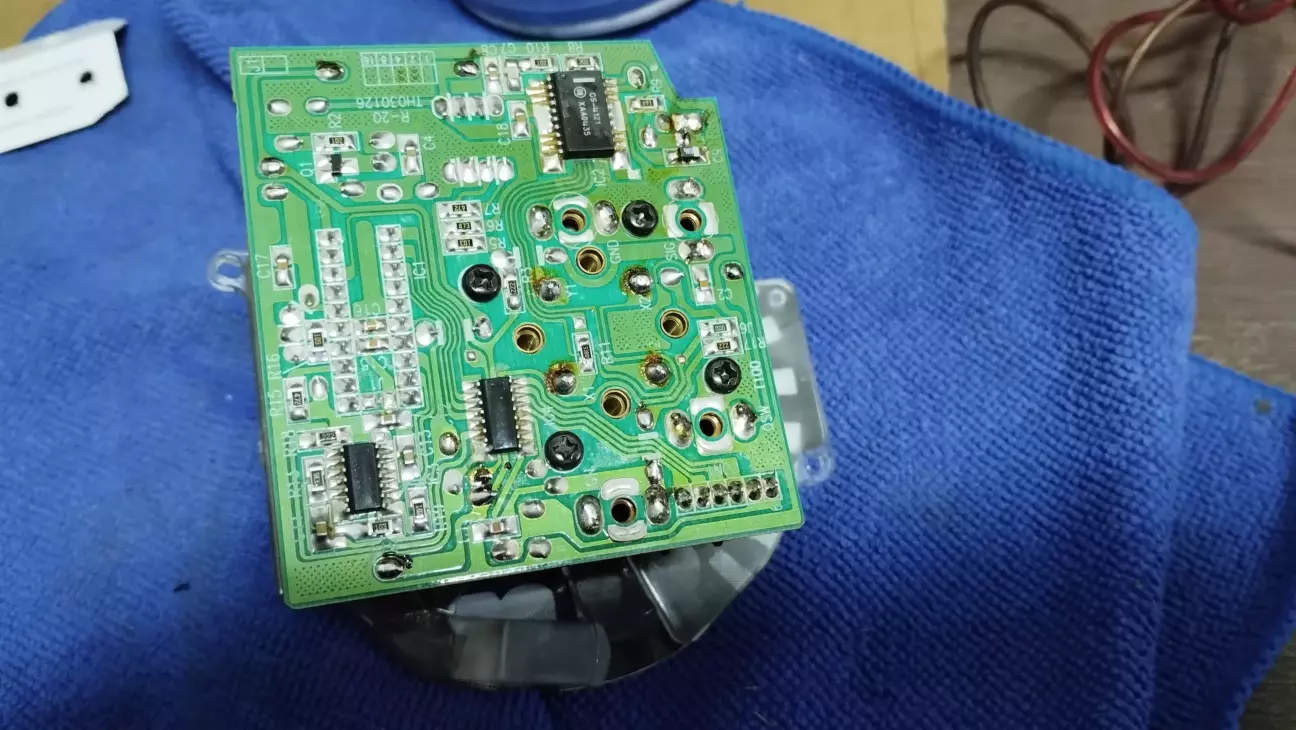

Бачу що його вже паяли. Передивився доріжки на предмет проблем. Нічого не знайшов. Підозрілі місця пропаяв. Знімати моторчик не став, треба його від плати відпаювати. А запчастин в мене все одно немає.

Збираю все у зворотньому порядку.

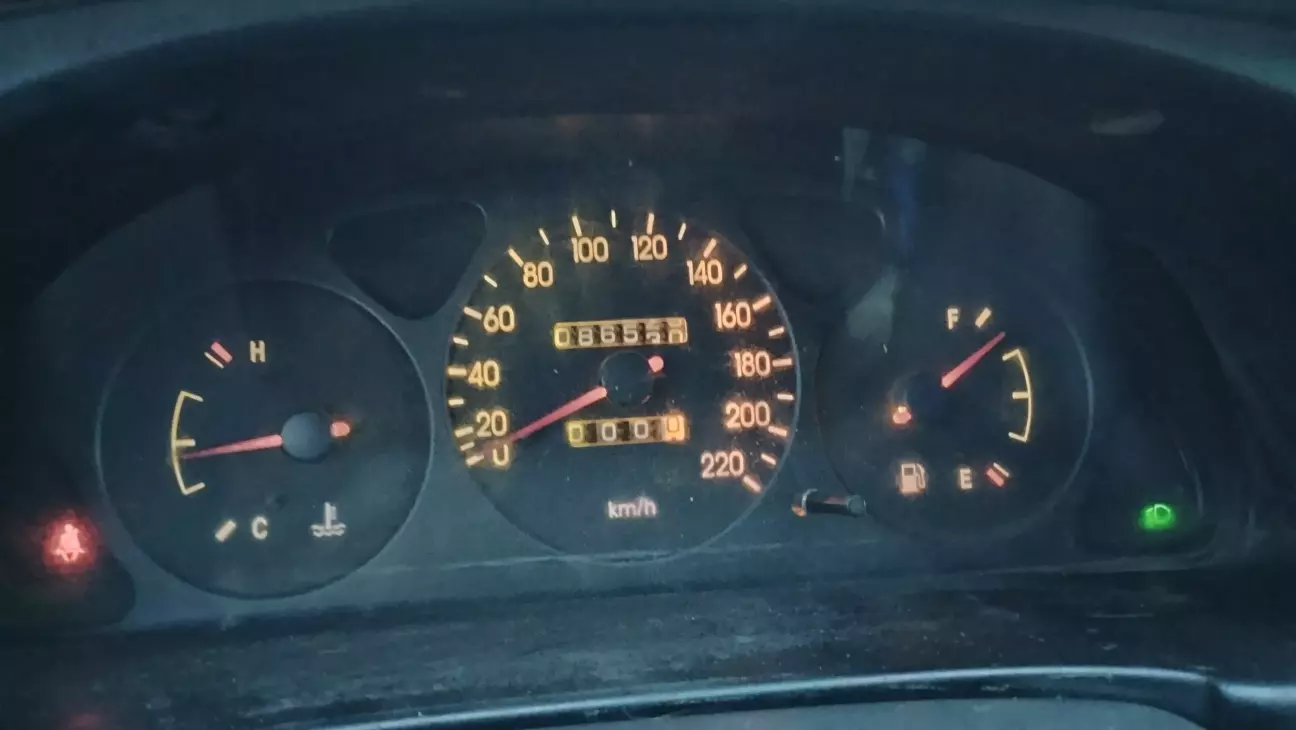

Отримую ось такий результат

Підсвітка нарешті є. Є трішки різниця у відтінках, бо на деяких лампах зберігся зелений фільтр.

Зверніть увагу на індикатор ближнього світла, він є не на всіх приборках. Як для мене - дуже корисна річ, для тих хто за городом їздить.

З мінусів... Одометр так і не запрацював... Модуль мертвий, живлення та сигнал до нього ідуть.

Враховуя стан панелі приладів є думка її замінити. Хоча подивлюсь на ціни модуля та плати.

У цілому думаю ремонт можна рахувати вдалим.

З генератором розібрався і панель світиться. Вже можна експлуатувати автівку.

З вас лайк та коментар на підтримку. З мене наступні статті. Щоб їх непрогавити - підпишиться на автівку та мої дописи.

Слава Україні!
