PhevWatchdog + Live Data + Widgets

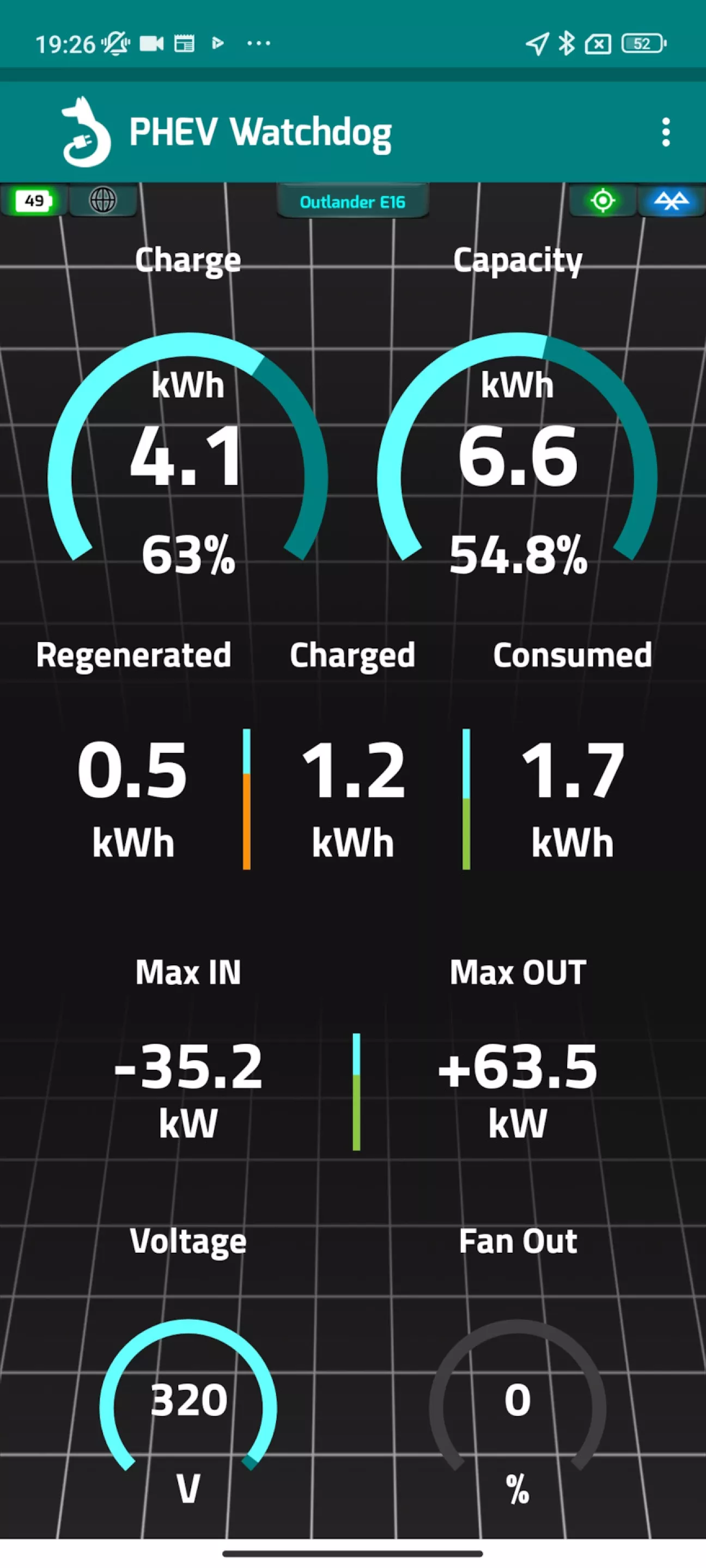

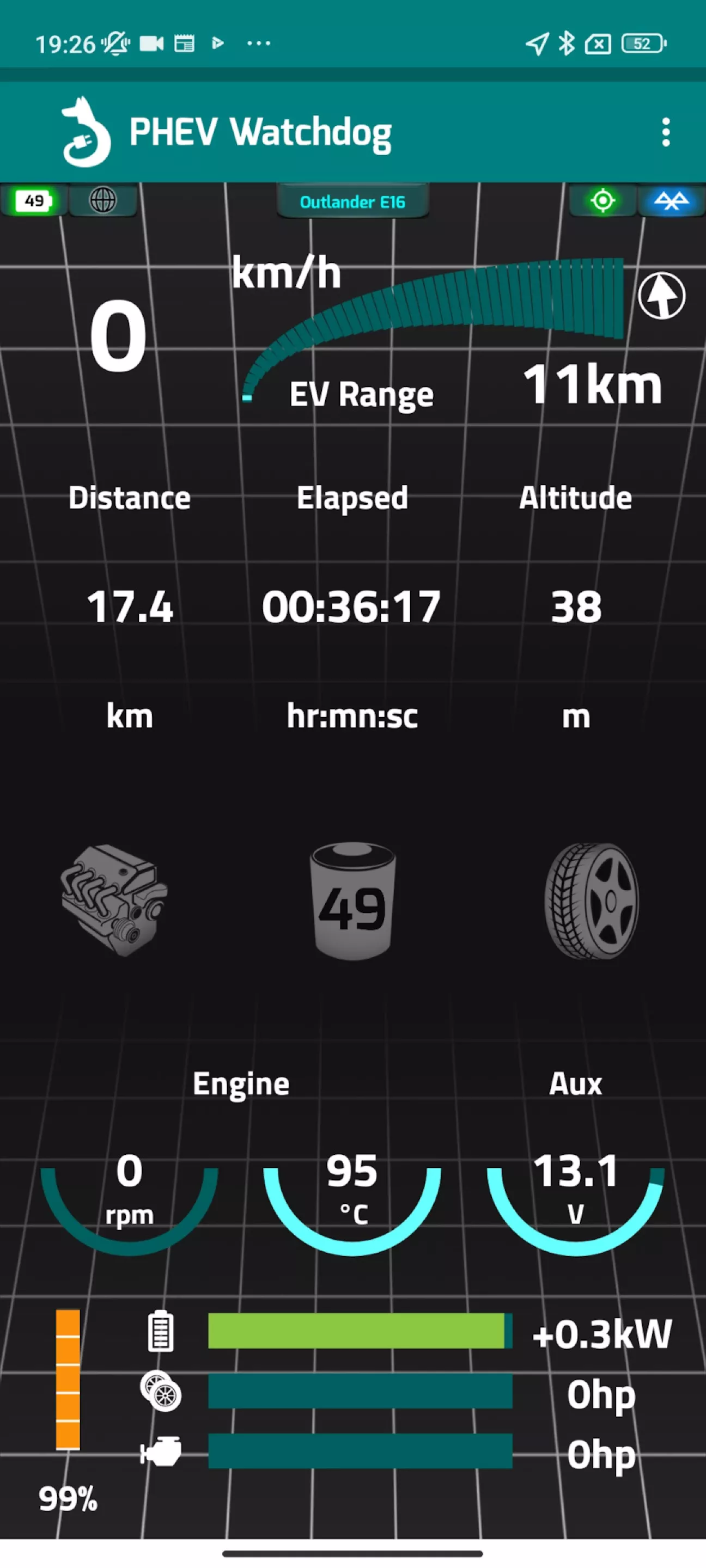

Продолжаю дополнять и формировать документ по приложению PhevWatchdog. На скриншотах представлена платная версия приложения в режиме сбора данных LiveData и включенными Виджетами.
Поля, помеченные как «Данные автомобиля», представляют собой точную копию данных, полученных через OBD-разъем.
везде где возможно можно выбирать единицы измерения с метрических в имперские.

Скорость определяется по данным автомобиля и отображается на экране watchdog как есть. На приборной панели всегда отображается разница примерно в 10%, поскольку в некоторых странах обязательно отображение скорости не ниже реальной. Для достижения этого большинство автопроизводителей немного увеличивают отображаемую скорость

Скорость (данные автомобиля)
— Направление по стронам света (определено по данным GPS мобильного устройства)
— Одометр / расчет пробег на EV / пробег HV (EV+бензин) с возможность выбора km/mil
— Прошедшее время с момента запуска мониторинга или время без движения
— Высота (по данным мобильного GPS, усредненные значения)
— Режим работы (определяется на основе данных автомобиля)
— Motors Суммарная мощность двигателей (определена на основе данных автомобиля)

— Current: Положительное значение — общий ток, потребляемый батареей (двигателями, переменным током и т. д.).Максимально возможное значение: 80А.
Отрицательное значение — общий ток, поступающий от: сетевого зарядного устройства, рекуперативного торможения или генератора. Максимально наблюдаемые значения:
Сетевое зарядное устройство 6-16А,
CHAdeMO (быстрое зарядное устройство) 20-50А
Рекуперативное торможение от 1-60А
— Distance Расстояние пройденое за поездку (определено на основе данных автомобиля)
— Напряжение блока управления двигателем (BMU) в системе 12 В
— ДВС (крутящий момент и обороты в минуту) (данные автомобиля)
— Температура охлаждающей жидкости ДВС
— Уровень топлива (данные по автомобилю, скользящее среднее)

— Состояние здоровья
Процентное отображение аккумулятора (SoH %) определяется на основе общепринятого номинального значения емкости 38 Ач для новых аккумуляторов (или 46 Ач для автомобилей с новыми аккумуляторами).
— Общая заявленная вместимость (Ah, данные по автомобилям)
— Уровень заряда (определяется по формуле: текущий заряд / общая емкость)
— Текущий уровень заряда (данные автомобиля)
— Regenerated (определено на основе данных автомобиля)
Regenerated — это значение полученного заряда за счет рекуперативного торможения
— Charged — заряжено за время наблюдения от генератора, работающего от ДВС).
— Сonsumed — потреблено за поездку(определено на основе данных автомобиля)
Допустимые в текущий момент значения (определяются по карте зашитой в BMU зависят от SOC и температуры ВВБ) — Максимальная входная мощность- Максимальная выходная мощность —
Текущее напряжение — Общее напряжение ВВБ
— Скорость вентилятора в ВВБ (данные автомобиля)
