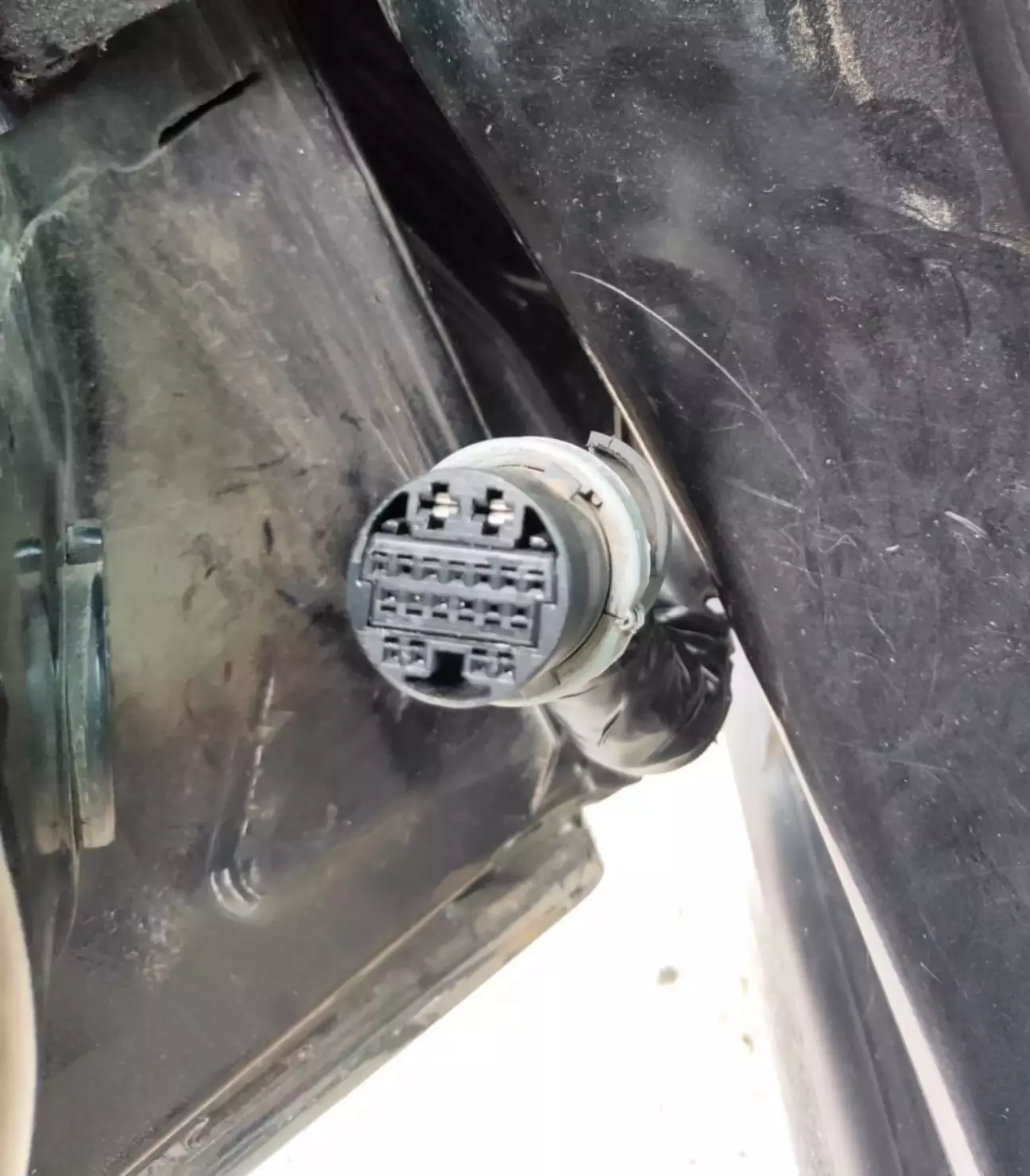

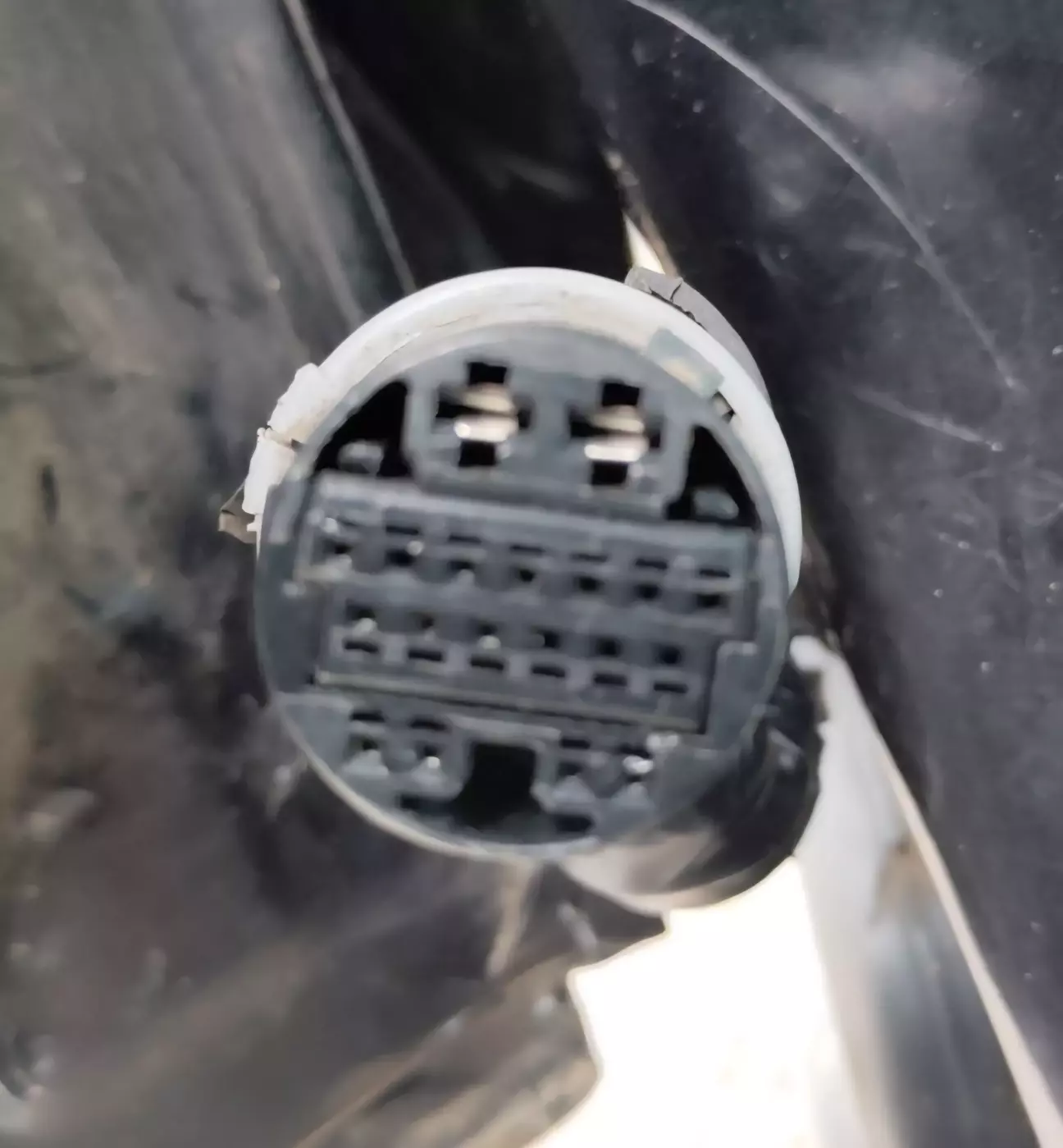

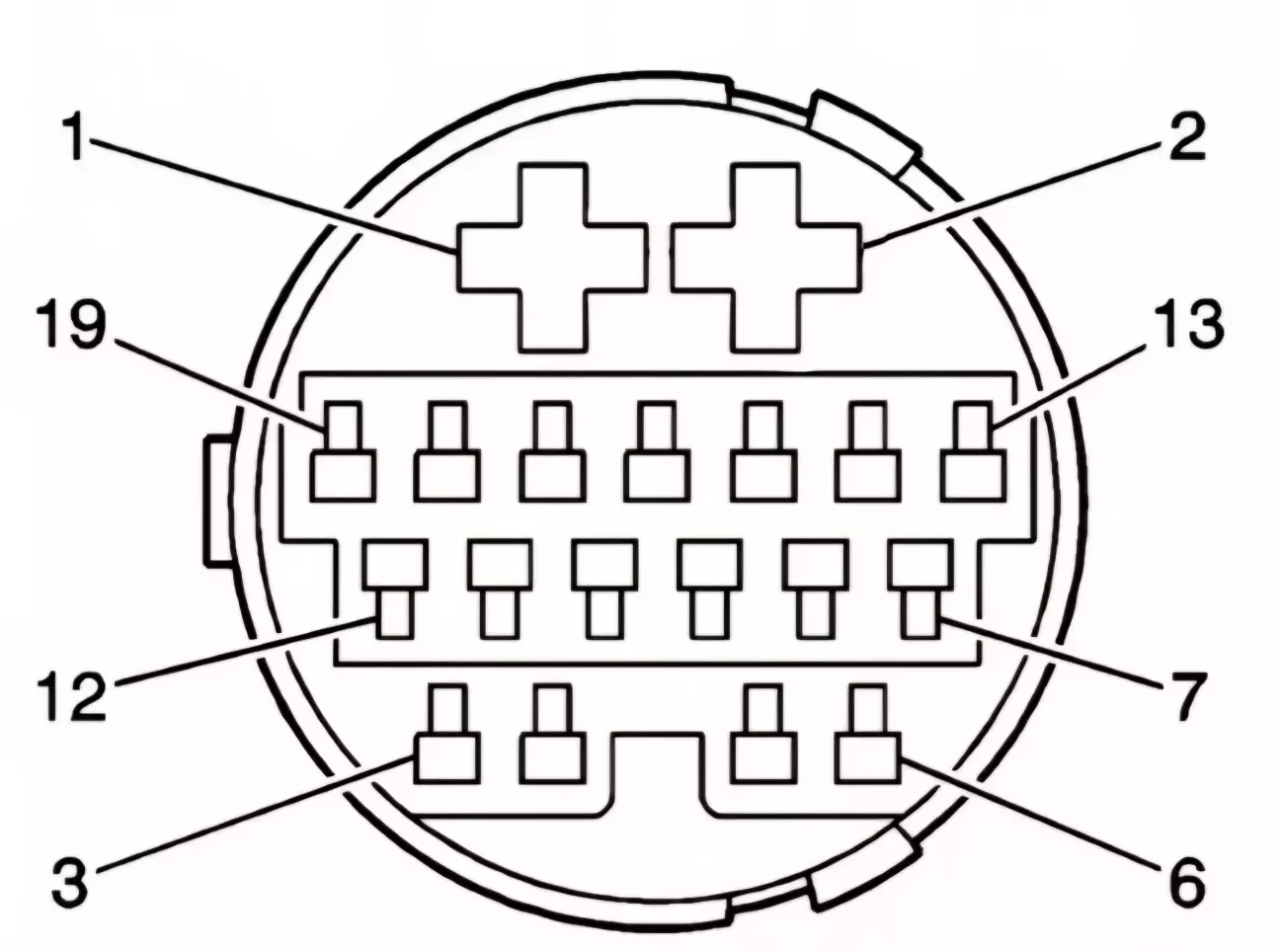

Розпинування роз'ємів задніх дверей Opel Astra H

                    Праві задні двері👇

1 pin - ЧЕРВОНИЙ 2,5 мм²

напруга АКБ на ел/двигун склопідйомника
2 pin - КОРИЧНЕВИЙ 2,5 мм²

маса
3 pin - червоний 0,75 мм²

управління замиканням дверей
4 pin - білий 0,75 мм²

управління відмиканням дверей
5 pin - чорний/зелена 0,75 мм²

керування одночасним блокуванням замків усіх дверей, не можна відкрити машину зсередини
6 pin - сірий 0,5 мм²

сигнал перемикача "двері не зачинені
10 pin - білий/синя 0,5 мм²

сигнал блокування групового перемикача склопідйомників
11 pin - синій/зелена 0,5 мм²

сигнал групового перемикача "вгору" склопідйомника
12 pin - синій/коричнева 0,5 мм²

сигнал групового перемикача "вниз" склопідйомника
16 pin - білий 0,75 мм²

динамік, плюс
17 pin - коричневий/біла 0,75 мм²

динамік, мінус
19 pin - коричневий/чорна 0,5 мм²

сигнал комфортного закривання склопідйомника

                    Ліві задні двері👇

1 pin - ЧЕРВОНИЙ 2,5 мм²

напруга АКБ на ел/двигун склопідйомника
2 pin - КОРИЧНЕВИЙ 2,5 мм²

маса
3 pin - червоний 0,75 мм²

управління замиканням дверей
4 pin - білий 0,75 мм²

управління відмиканням дверей
5 pin - чорний-зелена 0,75 мм²

керування одночасним блокуванням замків усіх дверей, не можна відкрити машину зсередини
6 pin - сірий 0,5 мм²

сигнал перемикача "двері відкриті"
10 pin - білий/синя 0,5 мм²

сигнал блокування групового перемикача склопідйомників
11 pin - фіолетовий/зелена 0,5 мм²

сигнал групового перемикача "вгору" склопідйомника
12 pin - фіолетовий/коричнева 0,5 мм²

сигнал групового перемикача "вниз" склопідйомника
16 pin - зелений 0,75 мм²

динамік, плюс
17 pin - коричневий/зелена 0,75 мм²

динамік, мінус
19 pin - коричневий/чорна 0,5 мм²

сигнал комфортного закривання склопідйомника
