Встановлення бокових дзеркал від Легенди. Частина 1

Невеличка передісторія для чого це все потрібно. В минулих дописах я писав про встановлення пам'яті керма та сидінь від Акури РЛ (Хонди Легенди). Так от, ця система окрім пам'яті керма та сидіння має також пам'ять дзеркал заднього вигляду. Для відстежування поточного положення дзеркал використовується доволі хитра система зі зміною опору в різних положеннях дзеркала, і якби я не старався це повторити на штатних дзеркалах результат виходив або не дуже робочим, або не дуже надійним. Тому було вирішено купити дзеркало від Легенди та спробувати інтегрувати механізм у зборі.

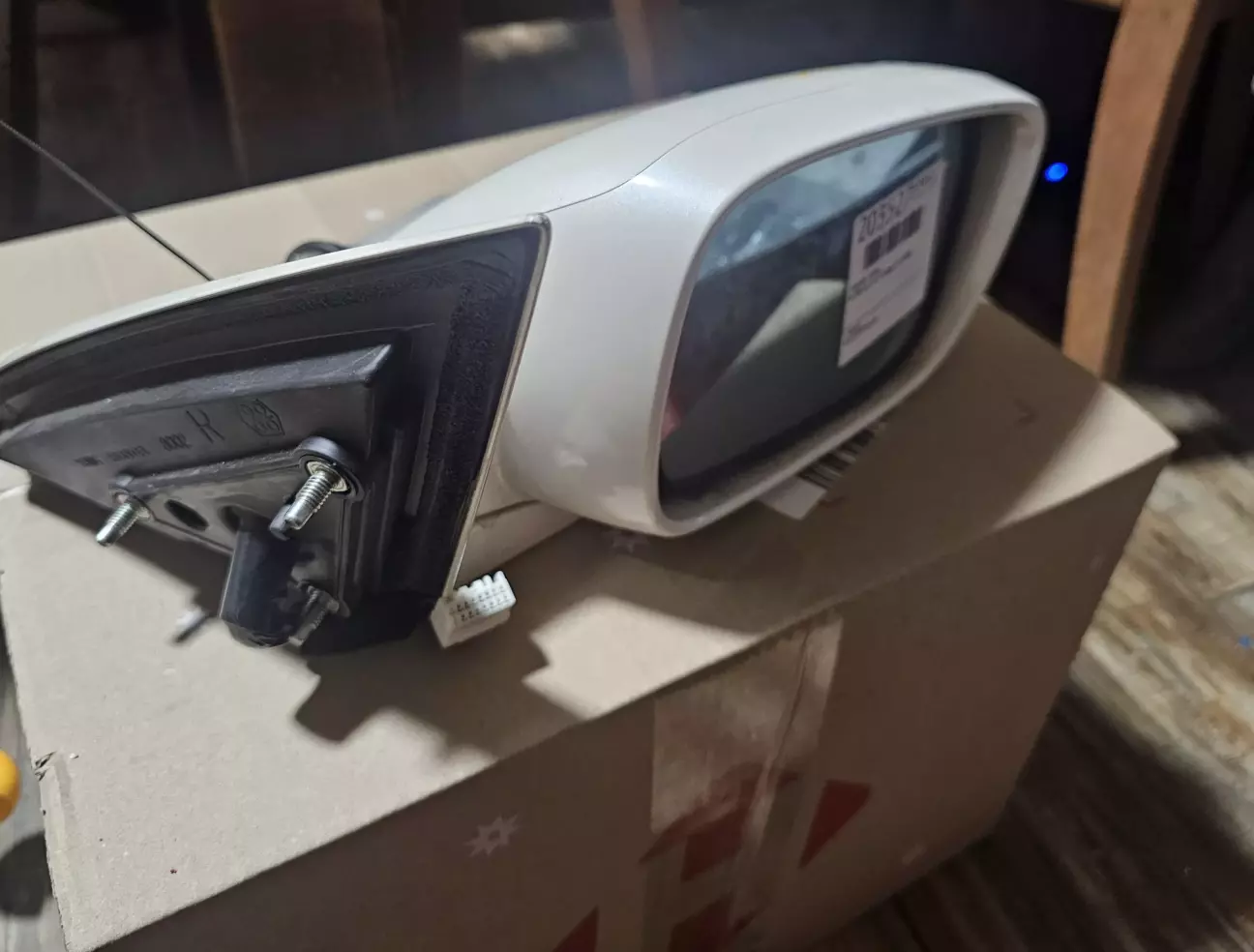

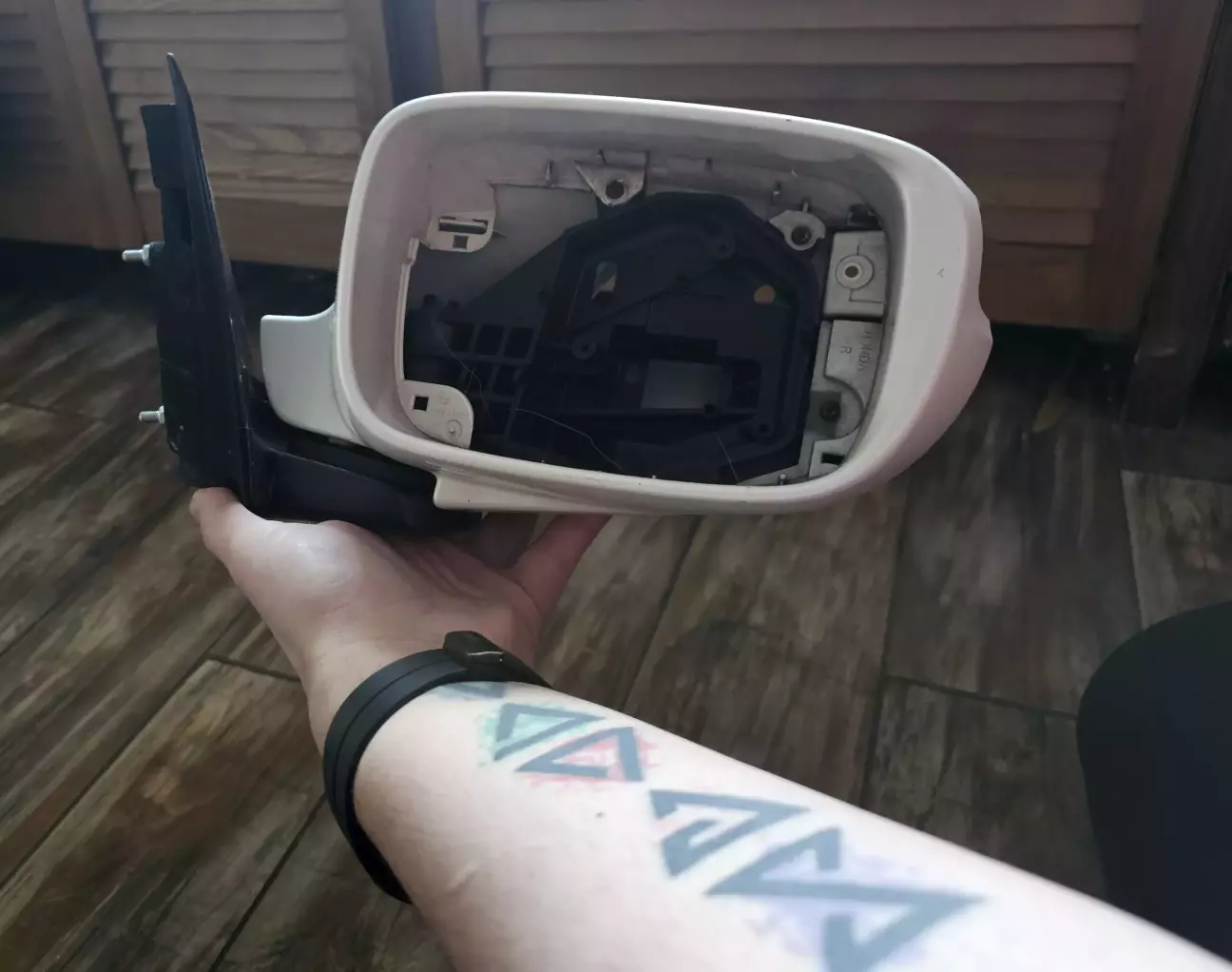

Після отримання дзеркала та його розборки дуже швидко прийшло усвідомлення що той механізм просто не влізе, дзеркало у легенди трошки масивніше. І я подумав, а чому б не поставити дзеркало у зборі, тим паче що воно більш функціональне.

Дзеркал буває декілька видів, я точно знаю про 3:

• Європейське, постачається у різних комплектаціях, може мати автоматичне складання та автозатемнення, в може цього всього не мати. Як я зрозумів бувають також дзеркала без пам'яті.
• Американське - як раз від Акури РЛ, частіше за все не мають авто складання, не мають затемнення, але завжди мають пам'ять. Сам дзеркальний елемент має малий кут огляду, а також величезний напис, що Object in a mirror are closer than they appear.
• Японське - як завжди водиться у Хонди, найкрутіше що може бути. Повний фарш, памʼять, автозатемнення, дзеркальний елемент має просто величезний кут огляду, до того ж окрім автозатемнення ще має й антиблік, а також корпус дзеркала трошки відрізняється, виглядає більш агресивно.

Зважаючи на вище описано вибір пав на японські дзеркала, які були замовлені прямо з Японії по ціні 58 баксів за 2 штуки, ще й в колір мого кузову (але звісно будуть фарбуватися, бо у мене ще задум вбудувати туди підсвітку зони посадки а також красиво вбудувати камери 360).

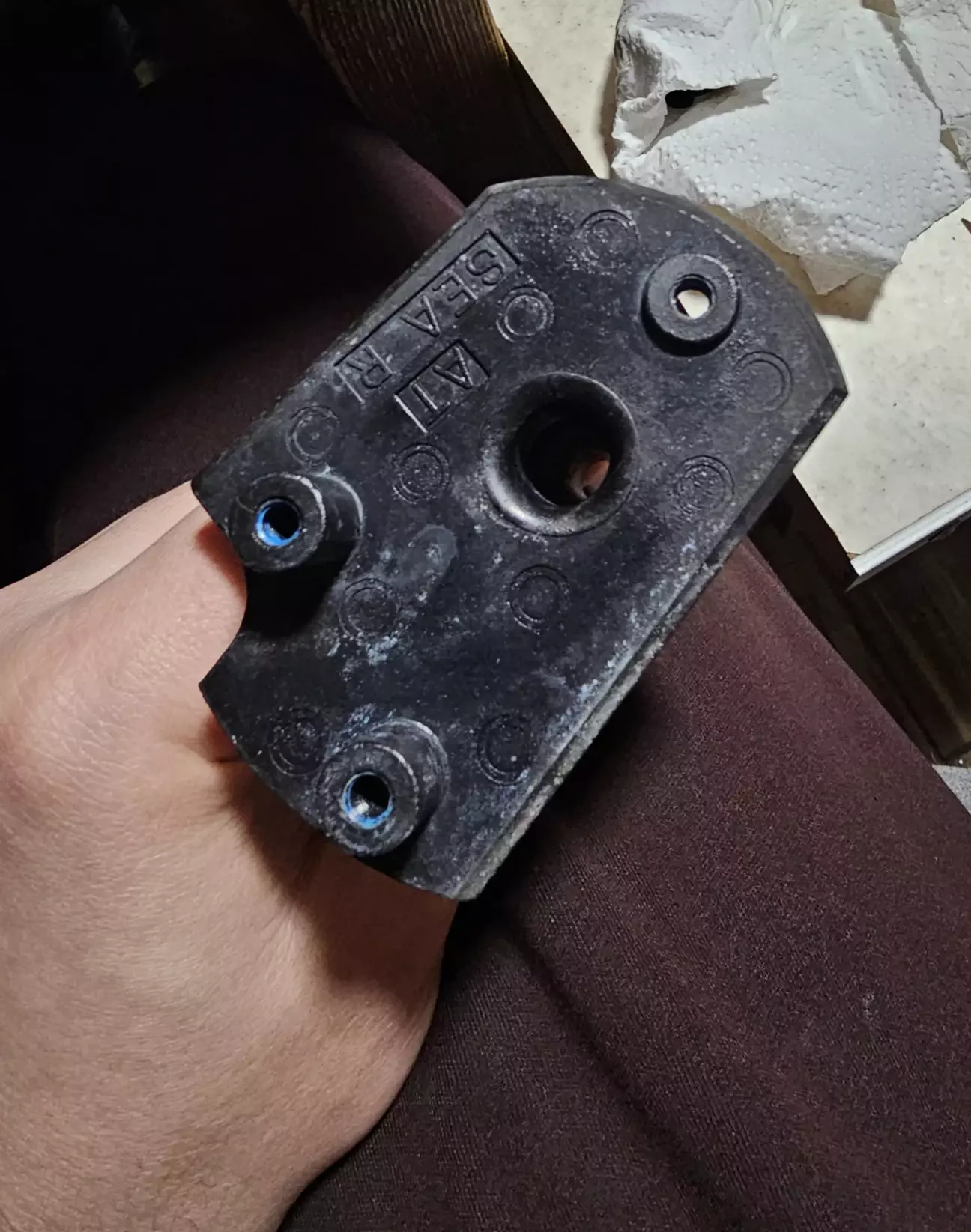

Але, перед тим як замовляти щось треба розуміти що це вийде встановити. Нажаль, болт он дзеркало не встає, трикутник у Легенди більше і не встане аж ніяк, тому на думку спало пересадити саме дзеркало на трикутник від штатного дзеркала.

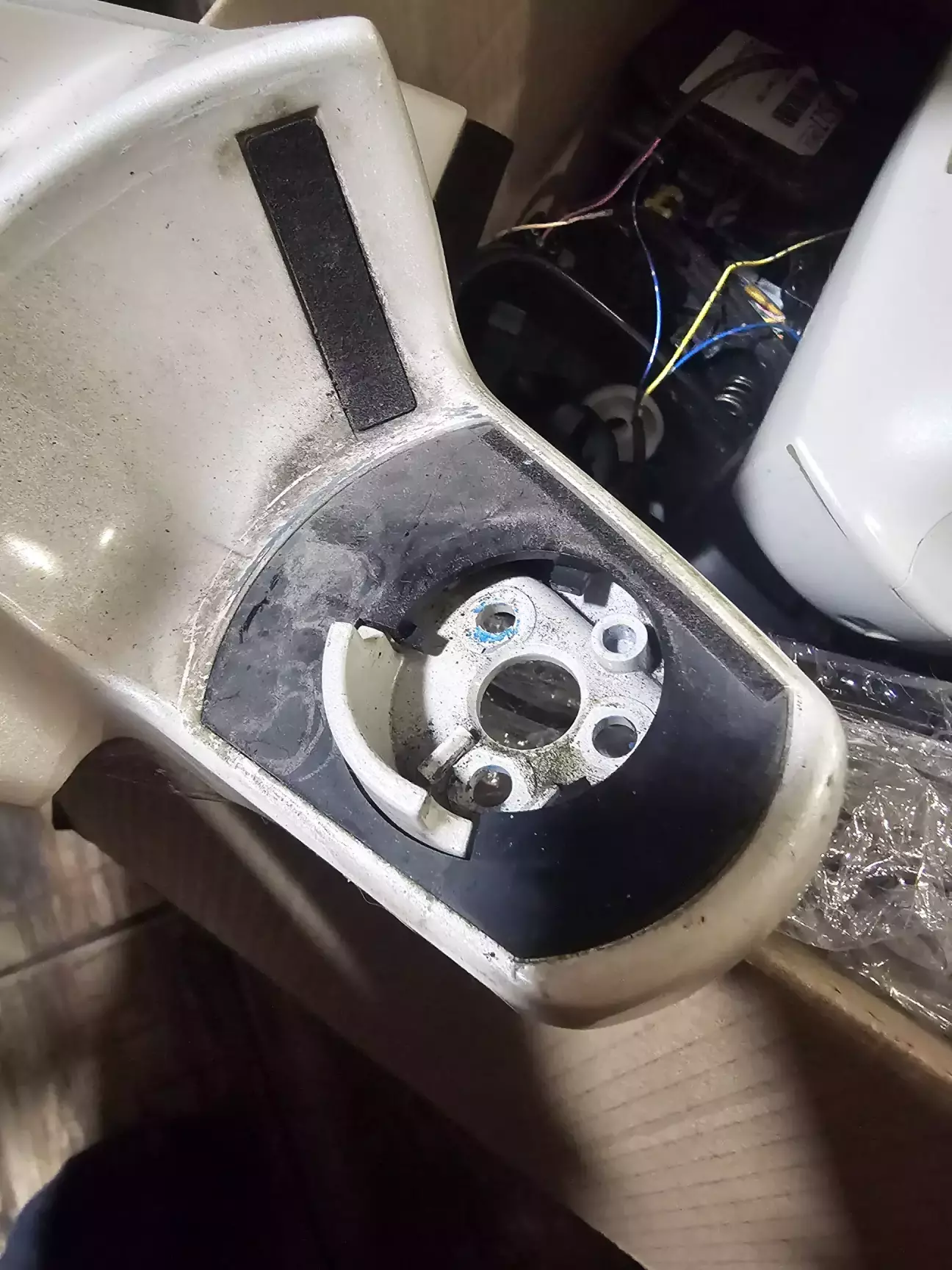

Виникла ідея, а що як розробити перехідну пластину, яка по формі буде як у штатного кріплення, але до нього буде прикручено кріплення і саме дзеркало від Легенди.

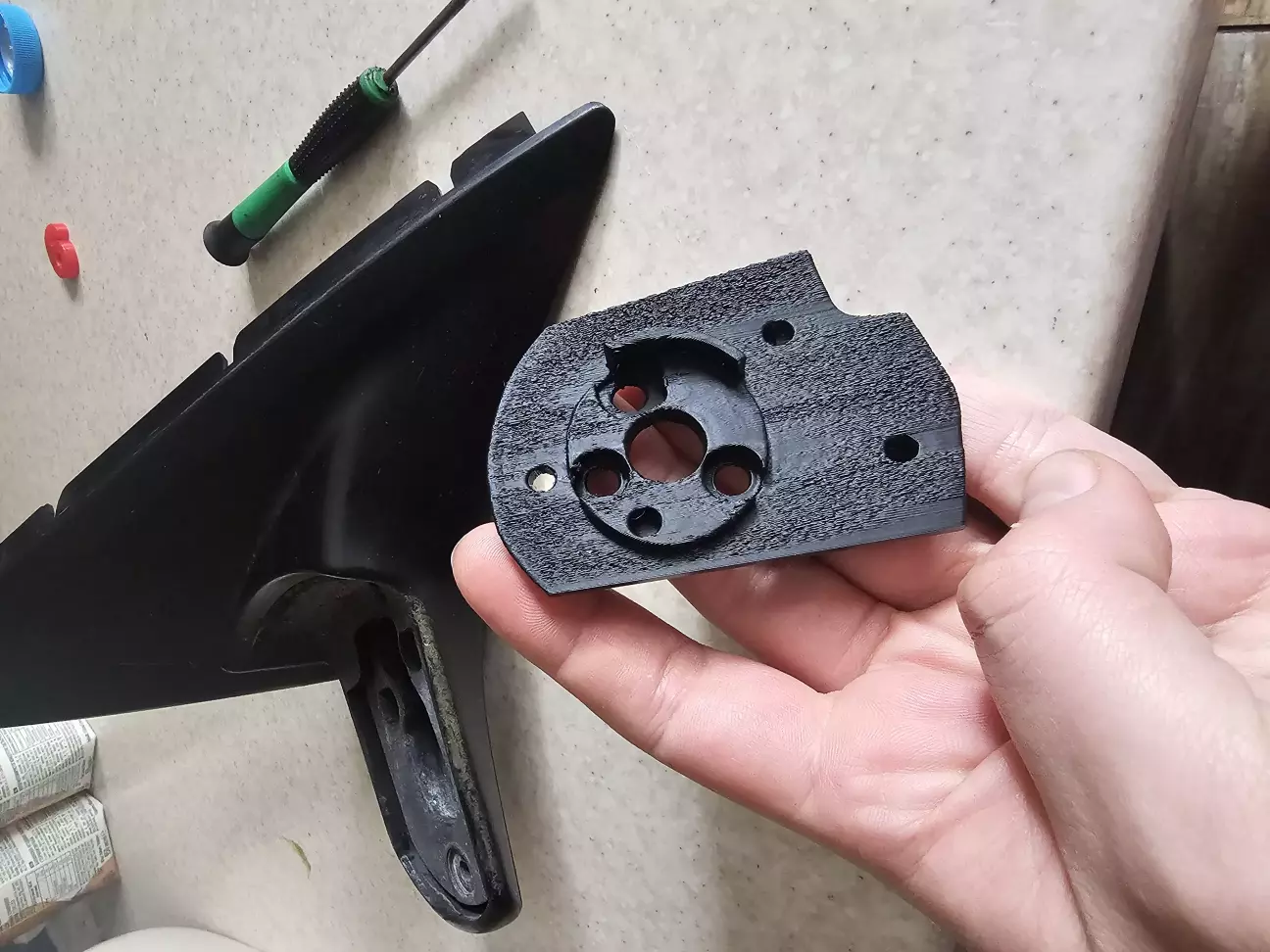

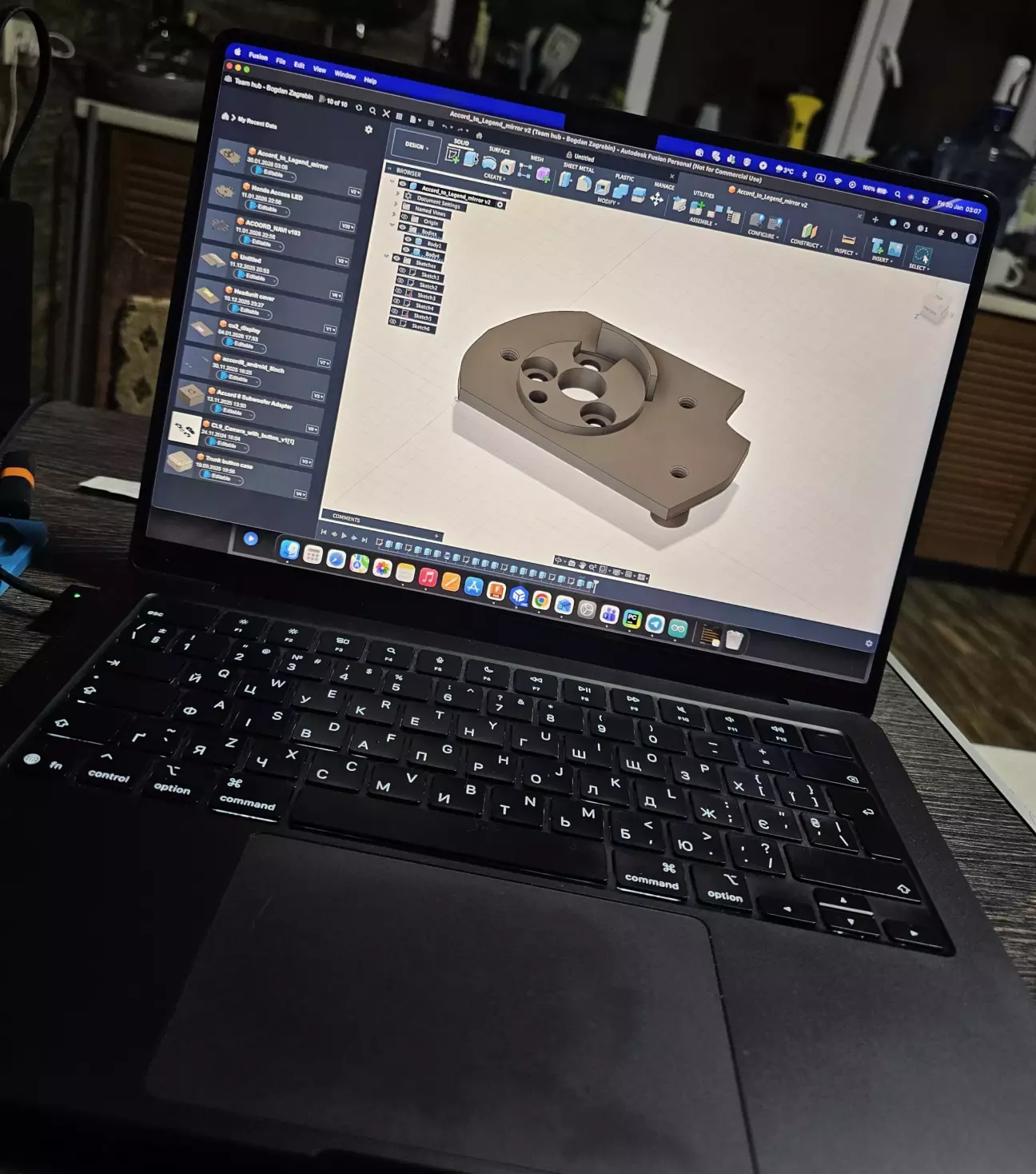

Малював якщо чесно більше на око, бо зробити точні виміри було банально нічим. Після 3 ітерації вийшов чудовий результат

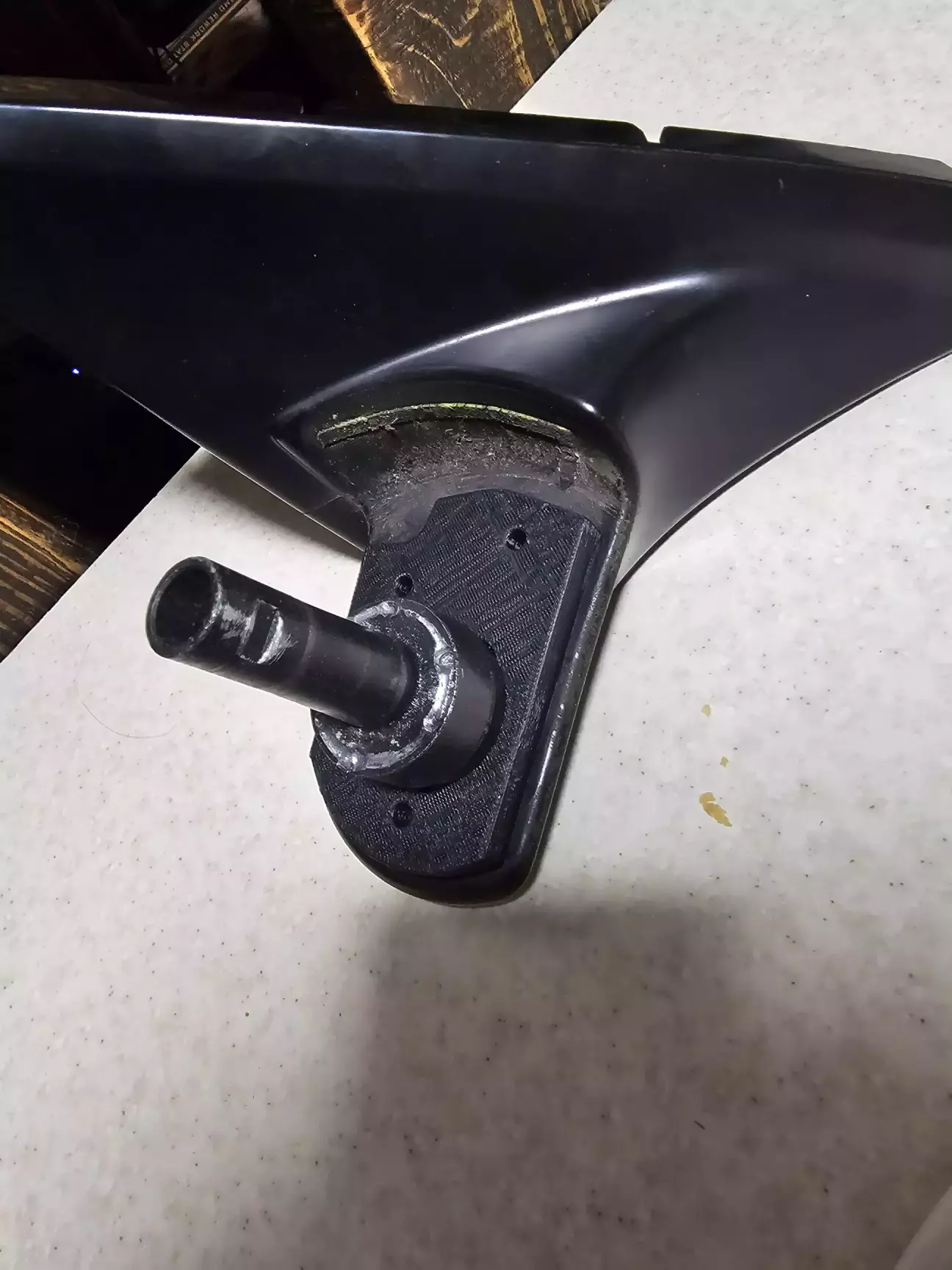

Прикрутив кріплення від Легенди до цього адаптера і зрозумів - це воно, ідея життєздатна

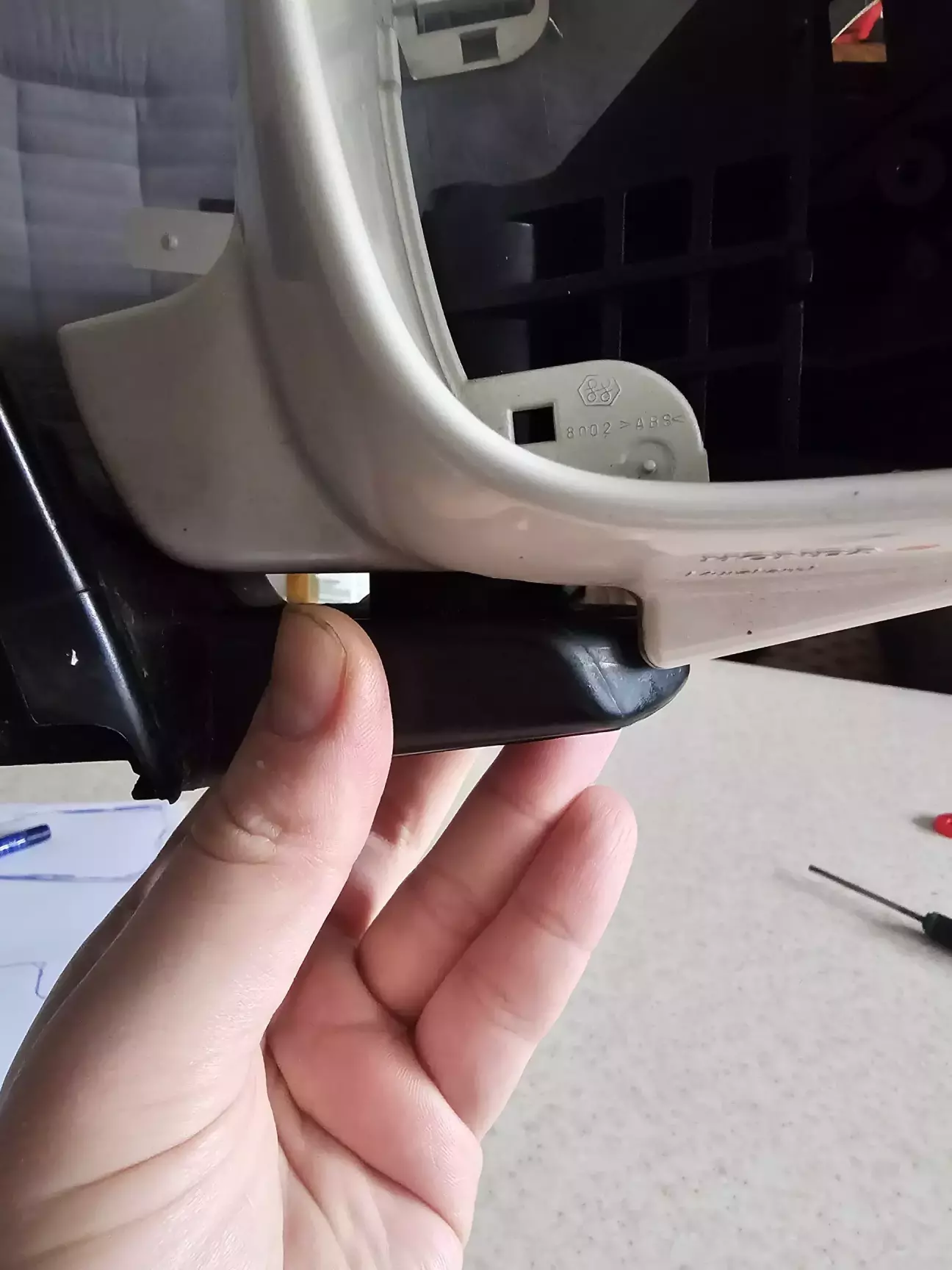

Ну і далі лишилося накинути дзеркало і подивитися на фінальний результат

Тож додав трохи висоти, щоб мінімізувати зазор

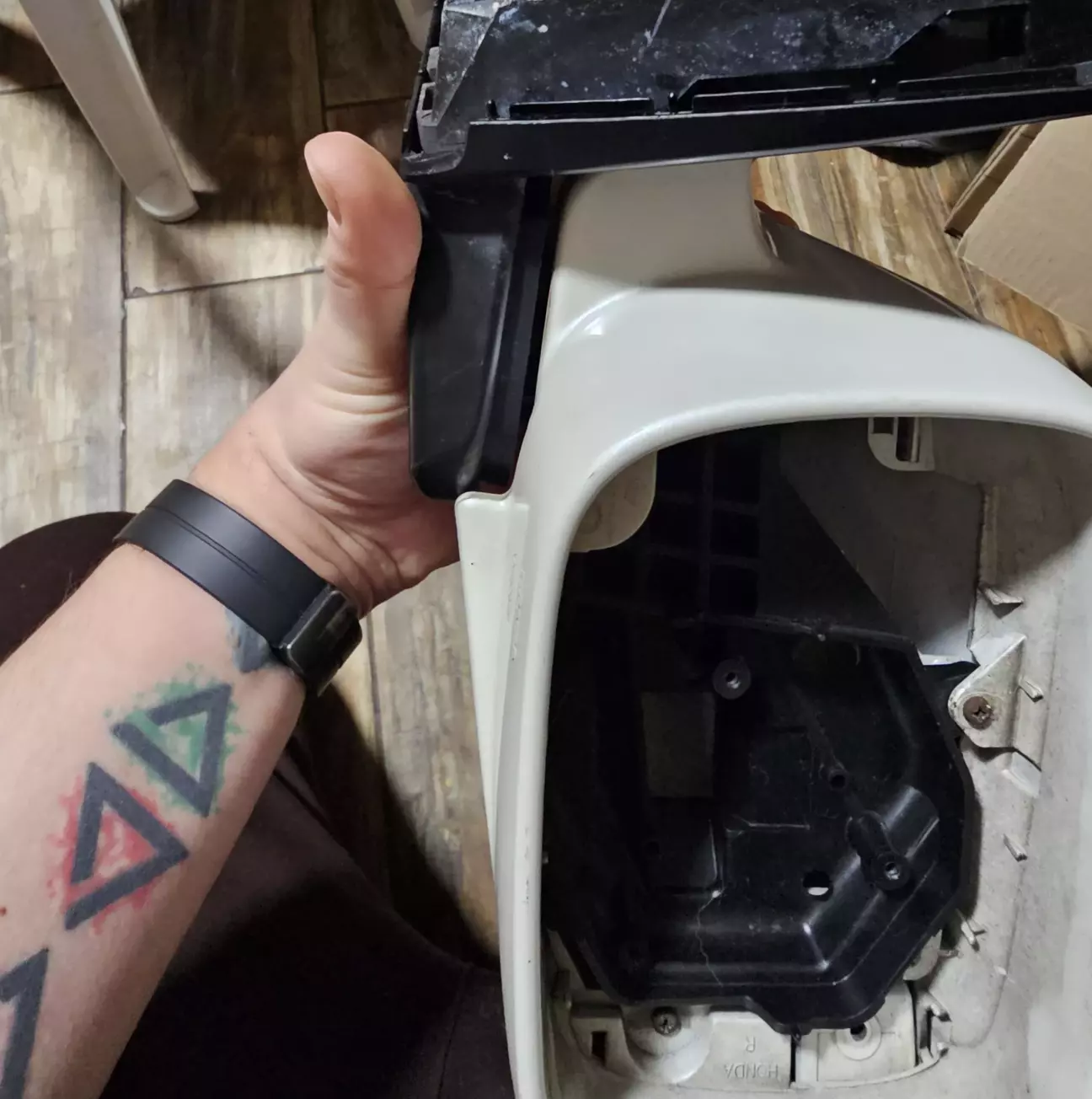

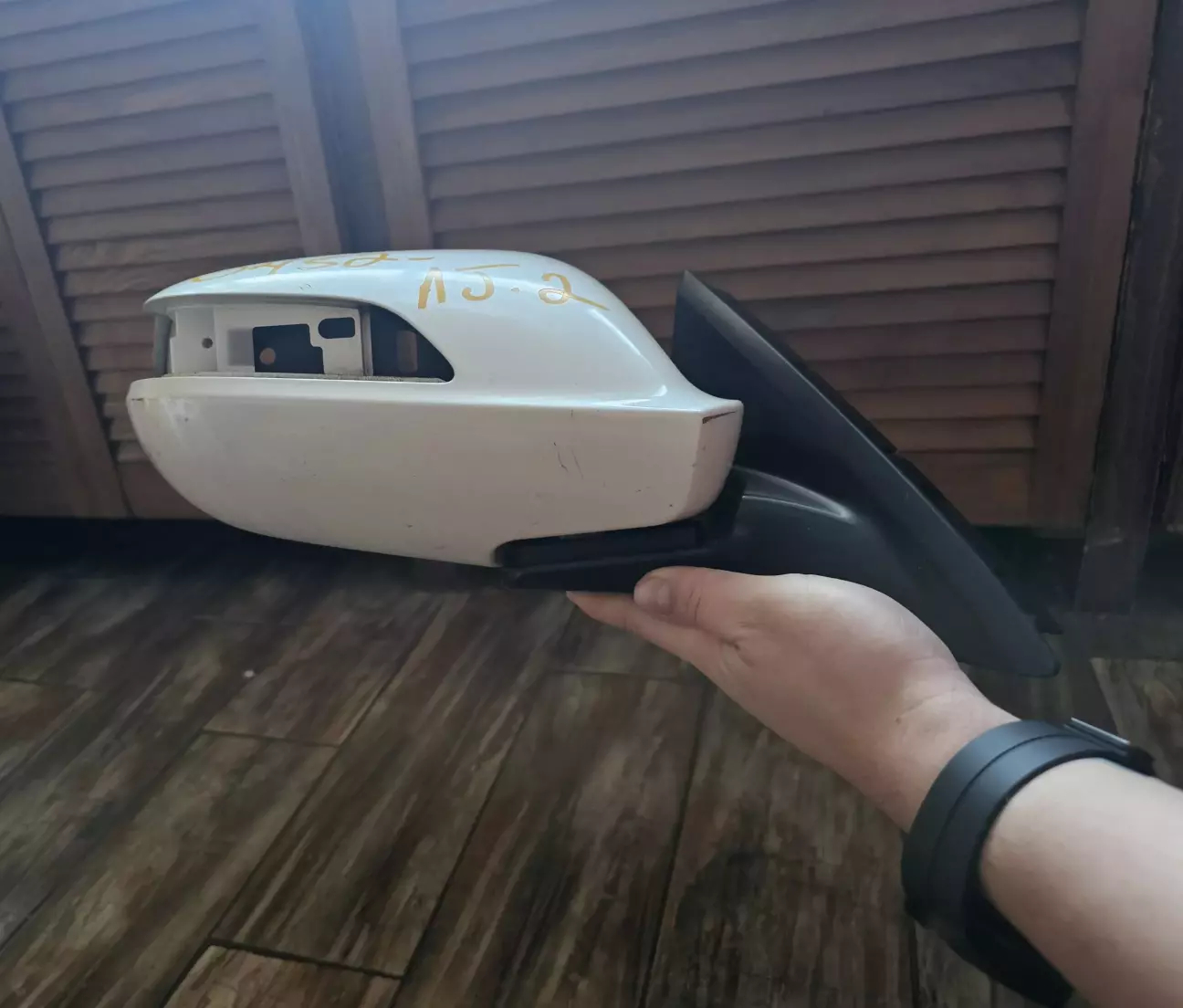

І так стало виглядати все у зборі

Тепер чекаю на дзеркала з Японії, по фото вже побачив що кріплення трошки інше, доведеться трохи перемалювати, але це не критично. Разом з тим спробую втопити дзеркало нижче, щоб не було щілини.

На мій подив навіть прототип з ПЛА виявився на прочуд міцним і у мене навіть не вийшло його зламати, але в даному випадку я бачу 3Д друк лише для прототипування та підгонки, щоб в кінці замовити виготовлення цих деталей з металу.

На цьому я закінчую 1 частину. Далі буде)

Всім миру
