Замена подсветки приборов Грандис

На приборной панели не работает подсветка стрелки температуры охлаждающей жидкости. Заказал лампочку, нашел время поменять.

Интересно, что в сети особо информации не нашел. Решил написать свою историю здесь, возможно кому-то пригодится.

Начал я разбирать панель приборов.

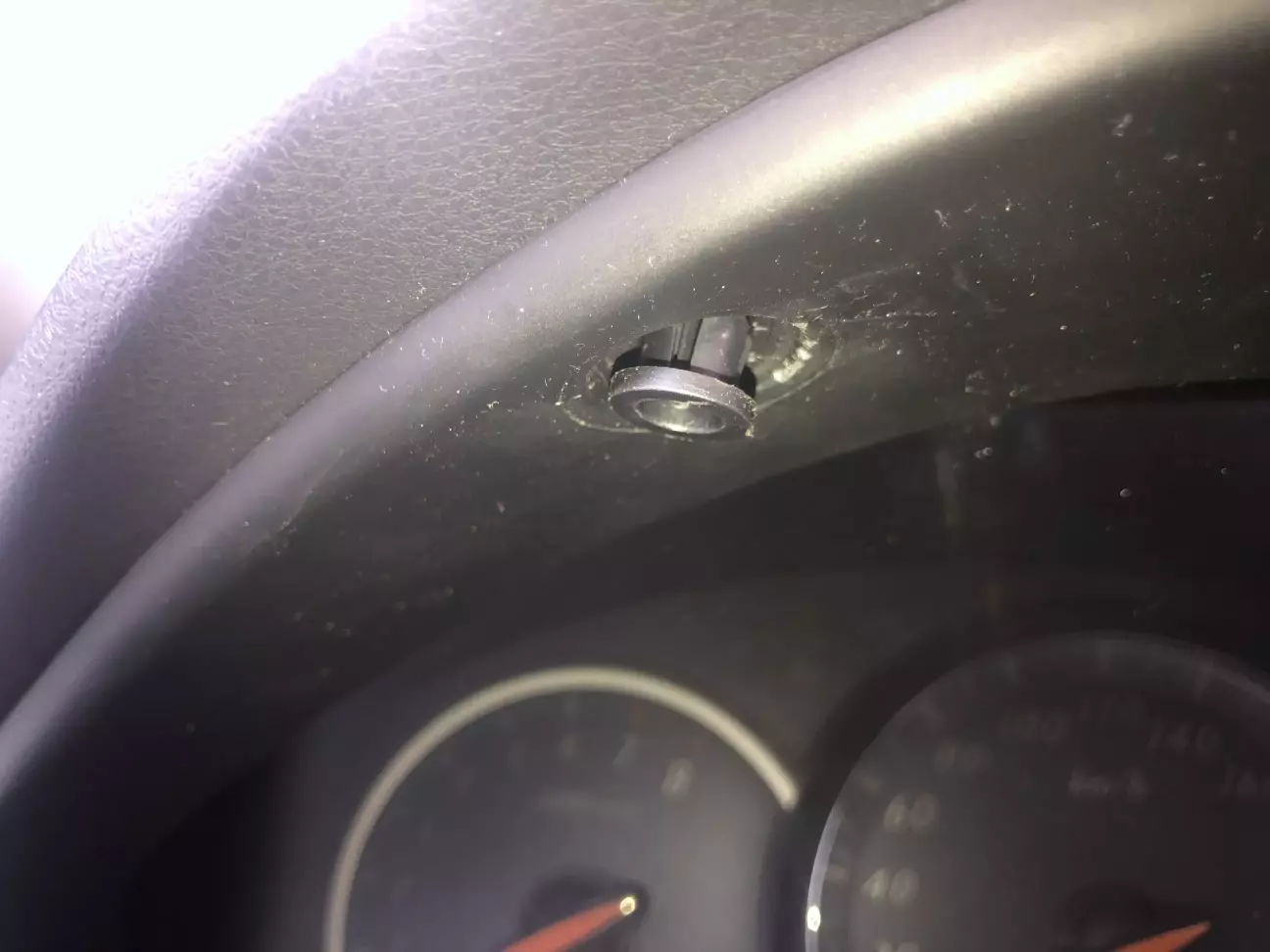

Облицовочная накладка крепится внизу на защелке, а в верху на специальных крепежах. Чтобы их не поломать, нужно внутри крепежа нажать на «шток», после чего поддевая крепеж, пытаться его вытянуть.

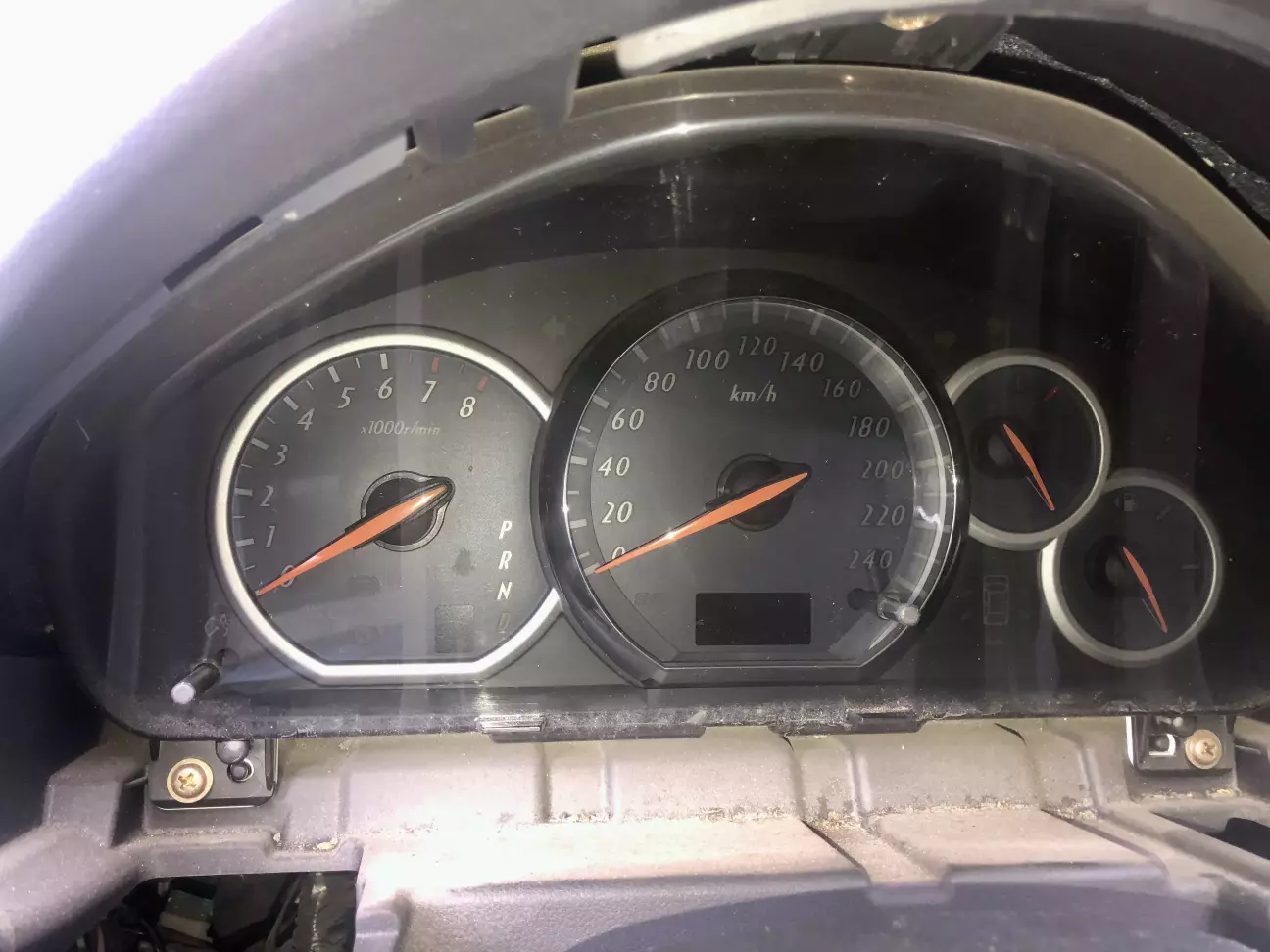

После снятия рамки открывается вид панели приборов. Крепится она на трех винтах.

Интересно, что два нижних винта одного вида, верхний третий другого. И похоже, так с завода. Вытягивая приборную панель, сзади нужно отключить разъем.

В моём случае я не смог его снять (похоже, его с завода не снимали). Пришлось открутить два винта и снять вообще тот блок. А потом снять разъем.

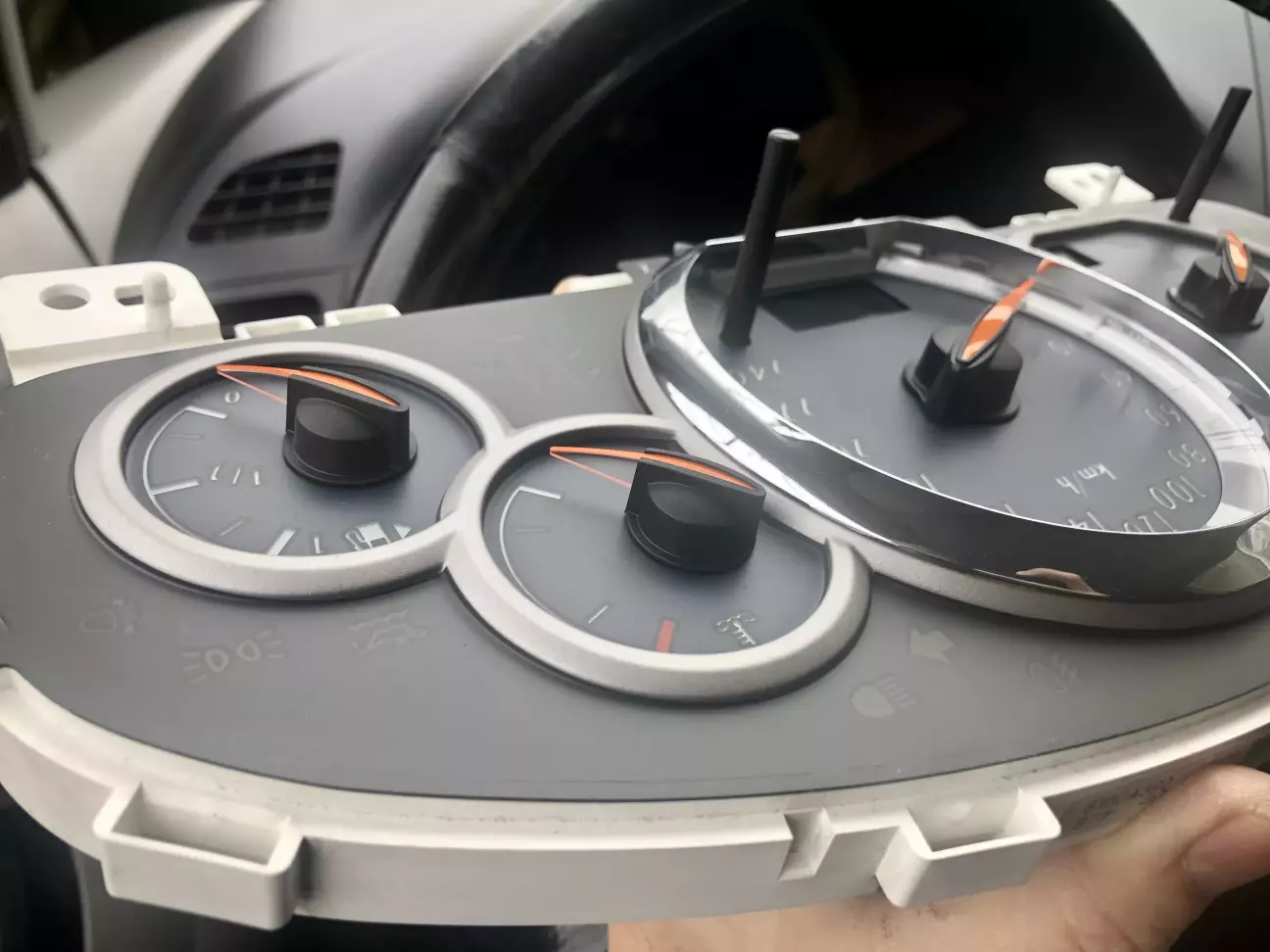

Сняв полностью панель приборов я внимательно её осмотрел. Но лампочки я не увидел. «Возможно они под крышкой», подумал я и принялся снимать заднюю крышку. Там около 10 маленьких винтиков.

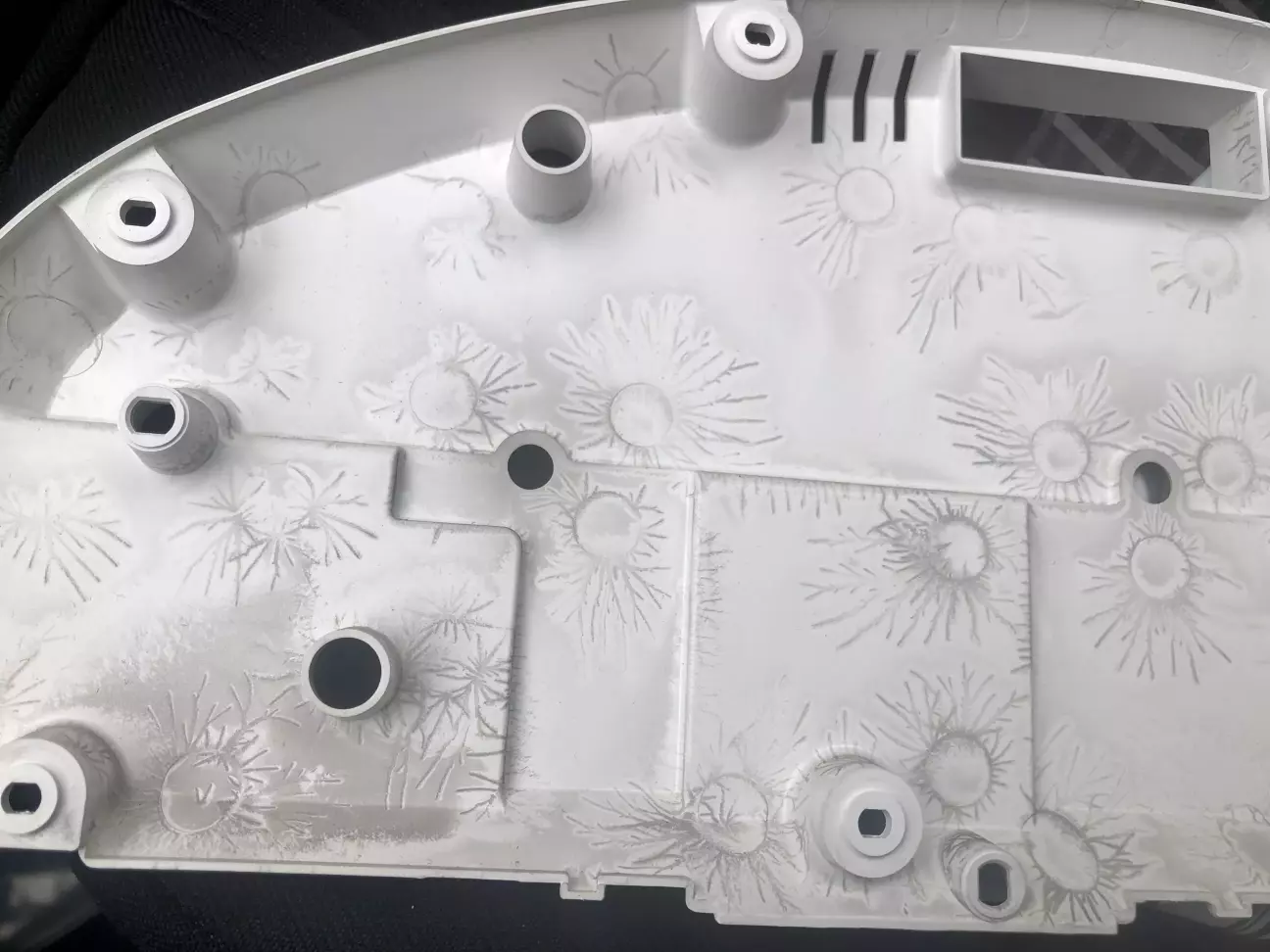

Когда снял заднюю крышку, обратил внимание на интересное распределение пыли - она была в виде узоров.

Похоже, эту крышку не снимали около 20 лет, с самого завода. Видно как та электрическая сила (или какая там еще может быть), влияла на пространство, рисуя узоры из пыли. Сразу вспомнил снежинки, где как утверждают, нет ни одной одинаковой.
Сняв заднюю крышку моему виду открылась плата на которой выделялись четыре белых почти квадратных блока.

Оказывается, это блоки стрелок. И лампочка подсветки встроена внутрь этих блоков! Поменять лампочку отдельно нет возможности. Только нужно снимать блок стрелки, предварительно с другой стороны отсоединив стрелку. И то я не уверен, что появится возможность замены лампочки.

Конечно, я не стал этого делать. Почесав затылок, я решил собрать всё обратно.

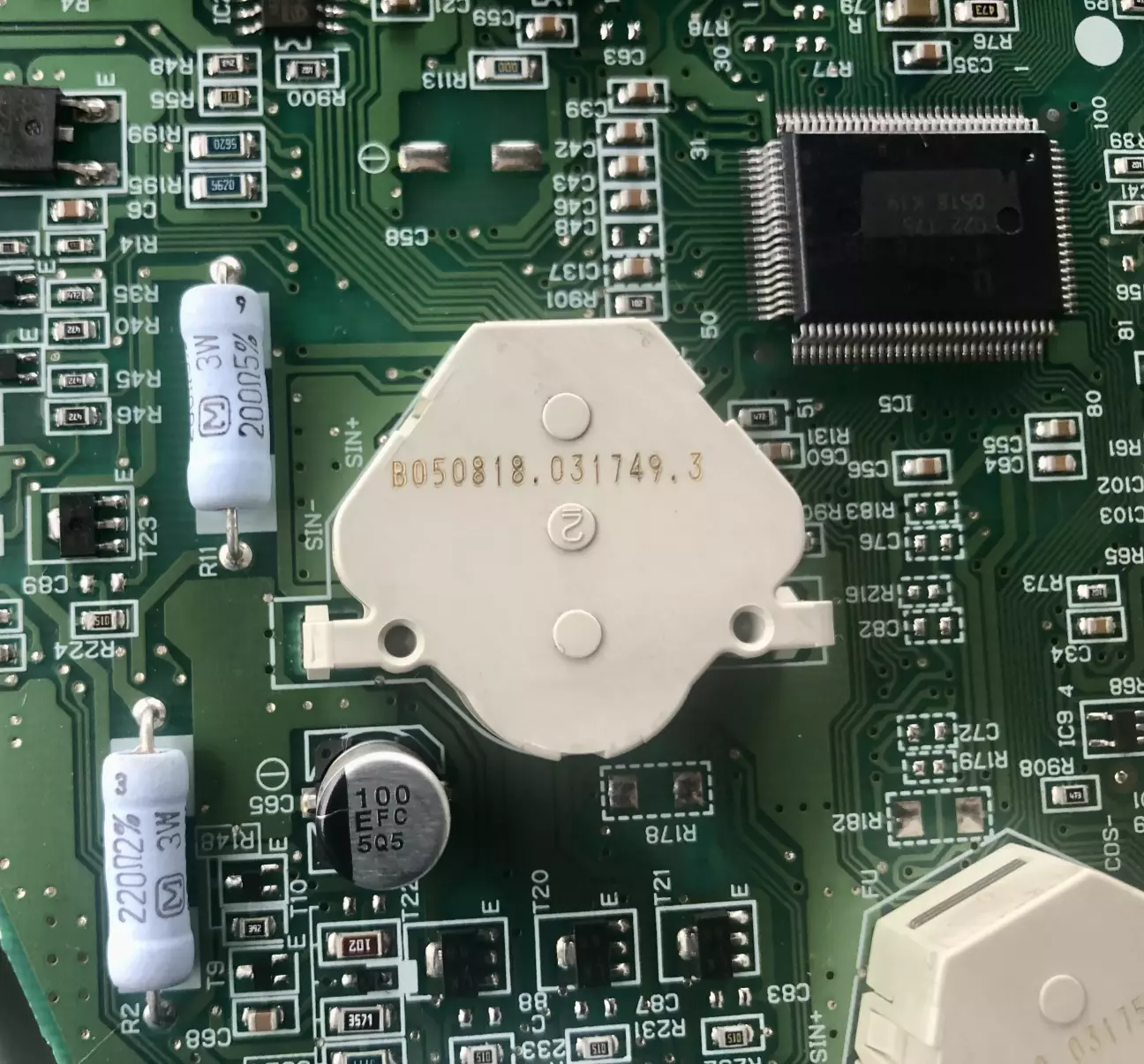

Но это еще не всё - поискав в инете, я пока не нашел отдельно блок стрелки. Хотя специально сделал фото с номером.

Еще поищу. Не хочется из-за этого покупать полностью новую панель приборов.
Поиски блока стрелки с работающей лампочкой продолжаю. Хотя если я его сниму, возможно можно будет самостоятельно поменять лампочку. Но я не уверен. Детальную инфу пока не нашел.

А лампы, которые я купил, они для панели климата).
