Дооснащение штатным парктроником

Всем привет! Решил немного обновить свою Q5 8R, а именно дооснастить штатными парктрониками, коды опций 7X4, 7X8.

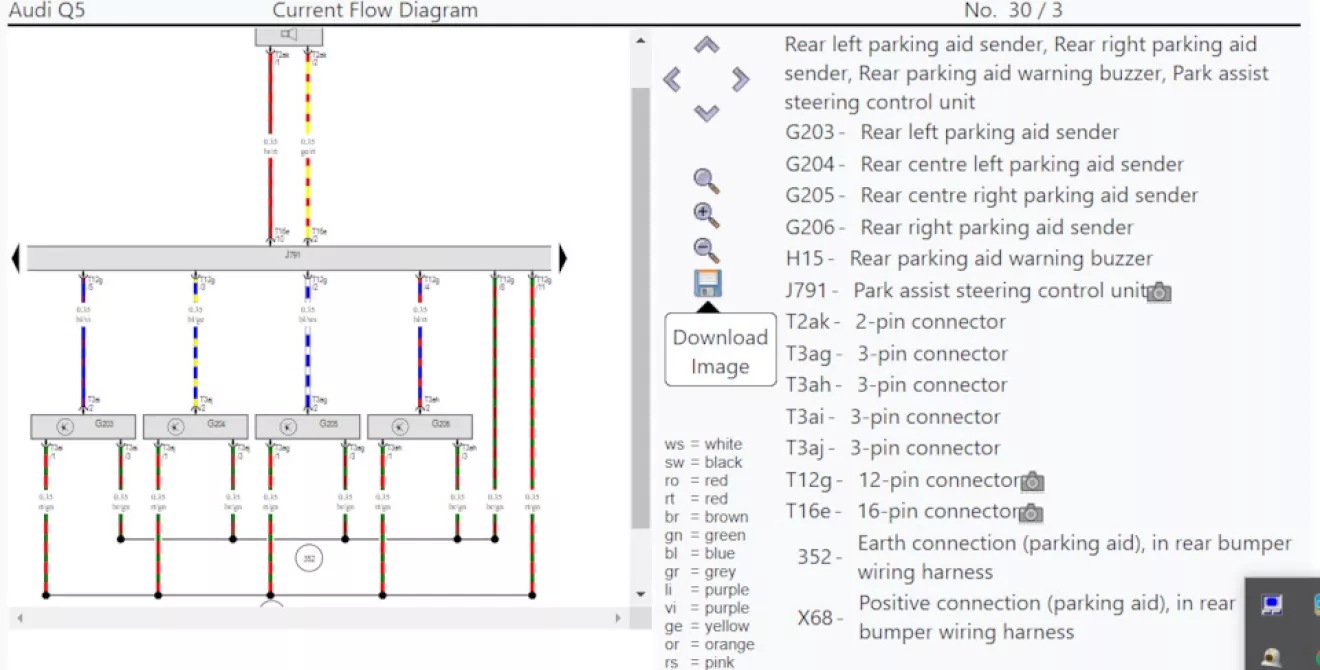

Как положено, всё начинается со сбора информации, поиска схем, поиска запчастей и морального настроя.

Из запчастей нам понаобится:

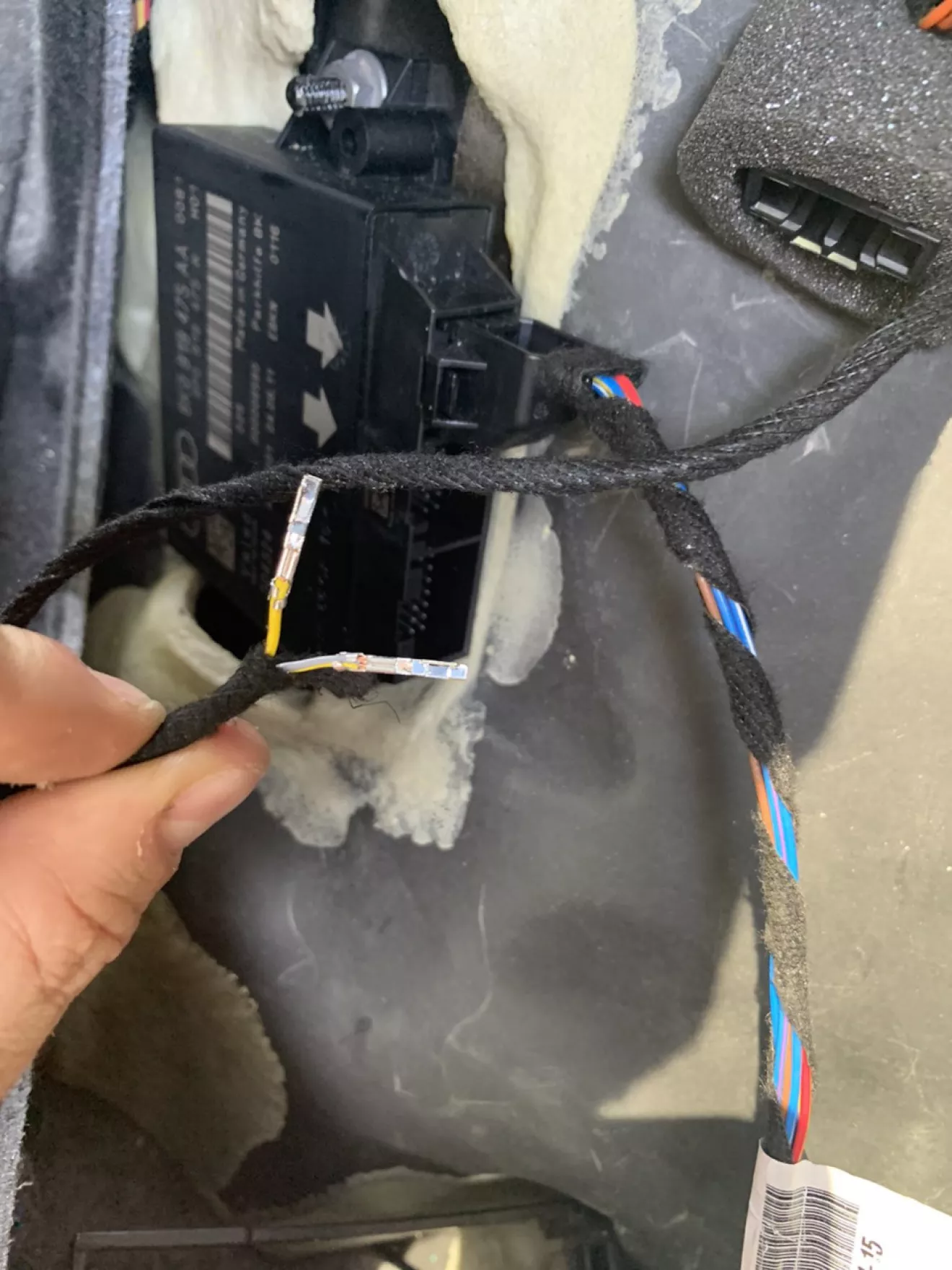

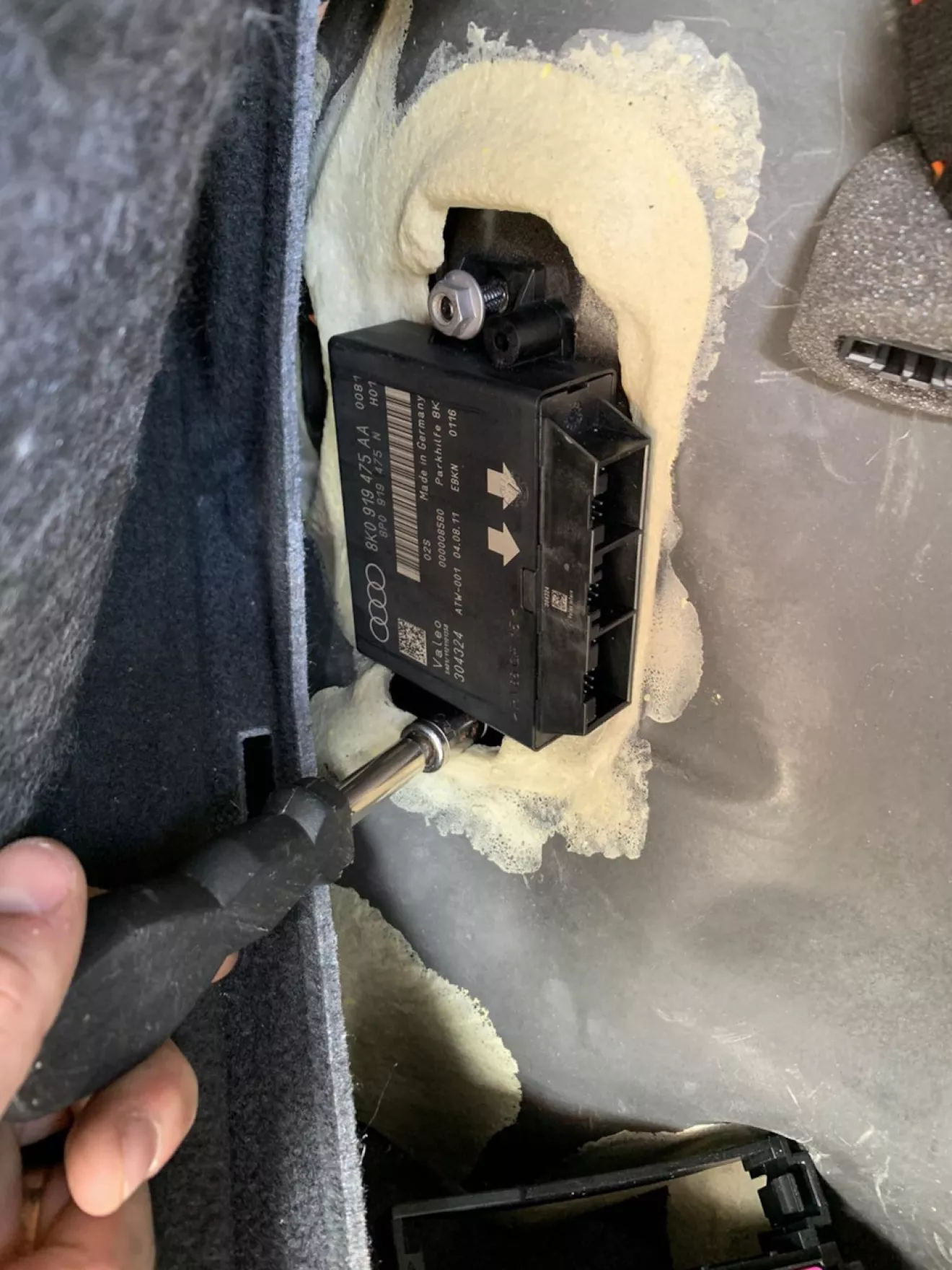

1. Блоу управления партрониками (БУ), 8-ми канальный 8K0919475AA (8K0919475E, 8K0919475J, 8K0919475G, 8K0919475R, 8K0919475M). Главное не взять 4-х канальный. Смотрите на стрелочки, над разъемами!

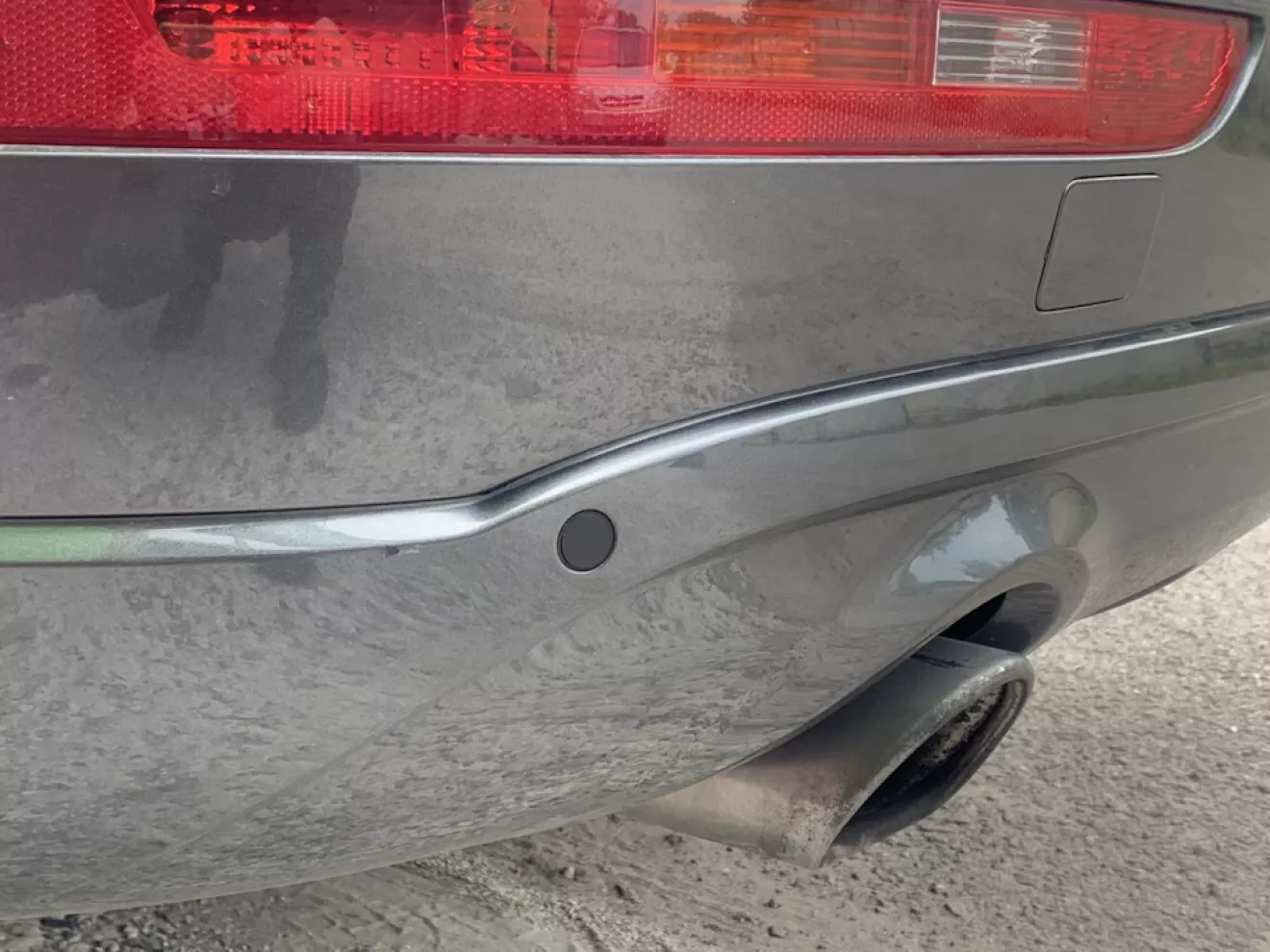

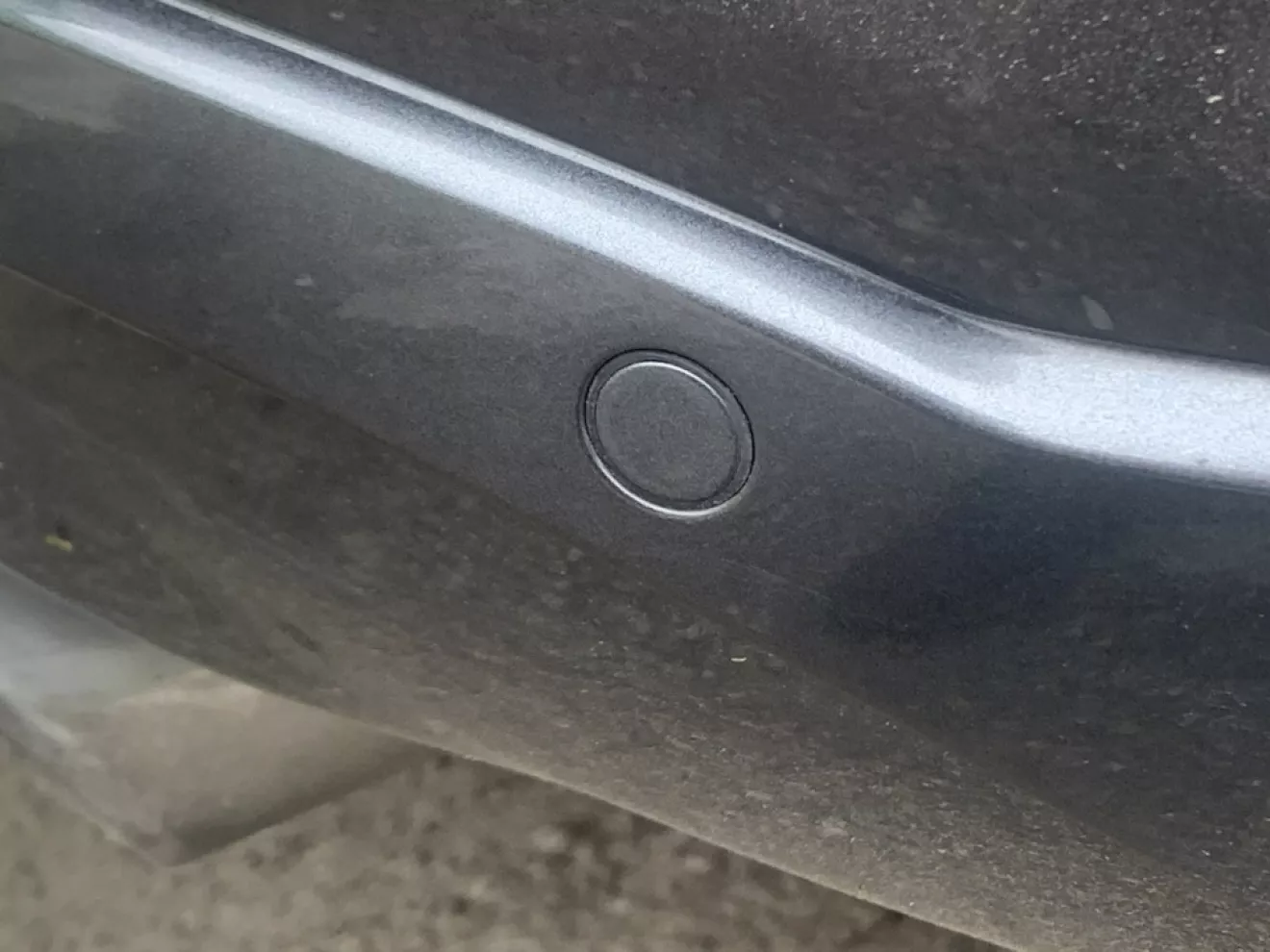

2. Датчики задние 4шт. 3C0919275S или 2шт 3C0919275S + 2шт 4H0919275A
3. Датчики передние 4шт 3C0919275S или 4H0919275A
4. Кронштейны под датчики 8шт. Тут, кто что найдет, главное, чтоб датчик нормально сидел. Подгоняется по месту.

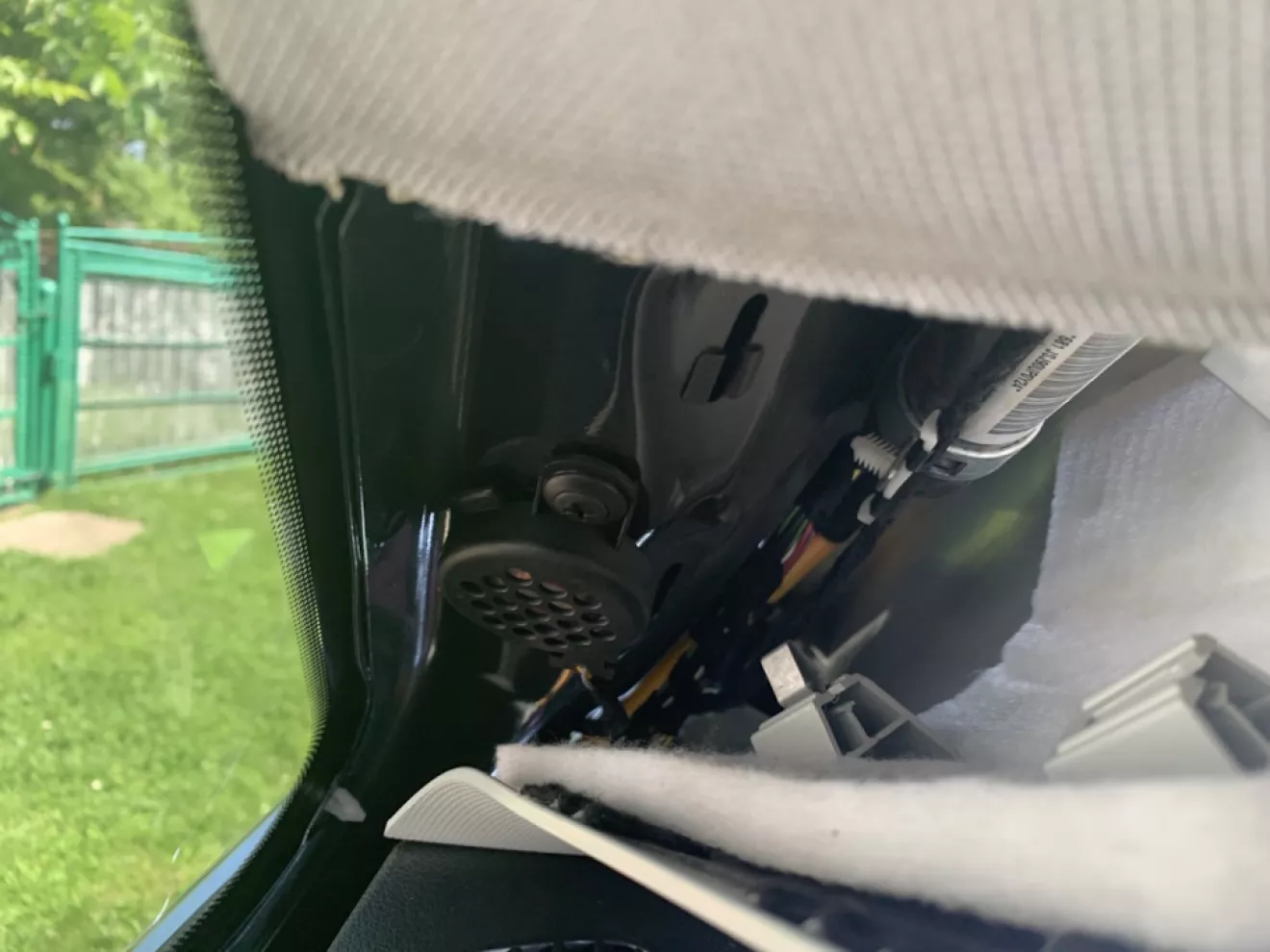

5. Зуммеры 2шт. 8E0919279 и заклепки к ним 7L6868307

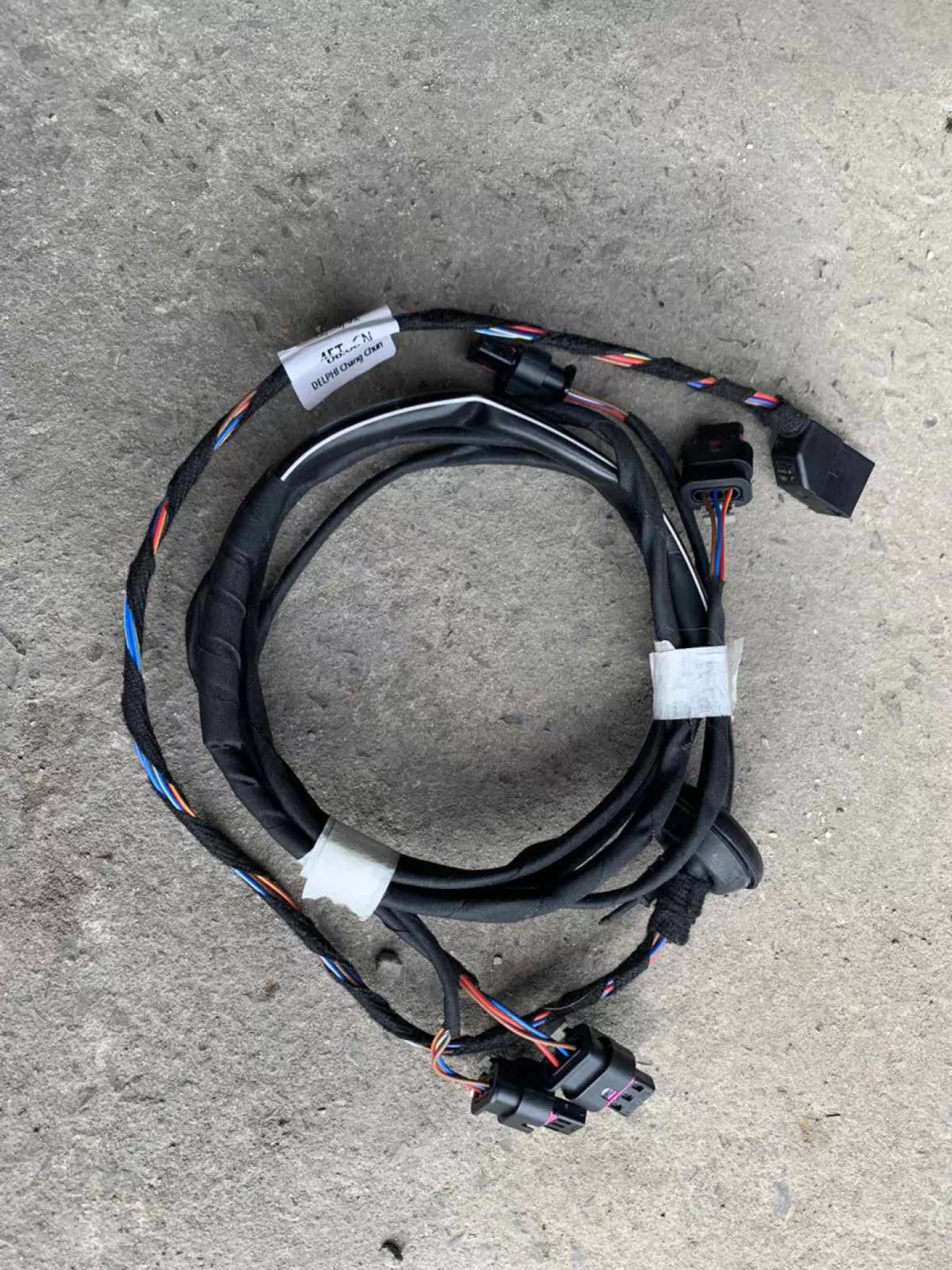

6. Проводка. Больная тема! Найти внутрисалонную проводку отдельно, не реально, т.к. она вся интегрированна в общие жгуты. Благо, в магазине, где затаривался, был комплект проводки, для оснащения парктрониками, от Audi A3. Почти киллограм проводов)) Потребовалась небольшая доработка, зато жены и дети смогли поиграть в Лимбо, через натянутые кабеля, пока я их обматывал изолентой))) Там же купил отдельно жгуты бамперов, но, в принципе, можно заколкозить и полностью от A3.
6.1 Жгут переднего бампера 8R0971095 (8R0971095A, 8R0971095B).
6.2 Жгут заднего бампера 8R0971104 (вариантов дофига!)
Жгуты я взял от A4. Подошло отлично!
7. Блок кнопок:
7.1 8RD959673A, 8K0959673C, 8R0959673C для Concert
7.2 8R1959673C для MMI (возможны варианты!)

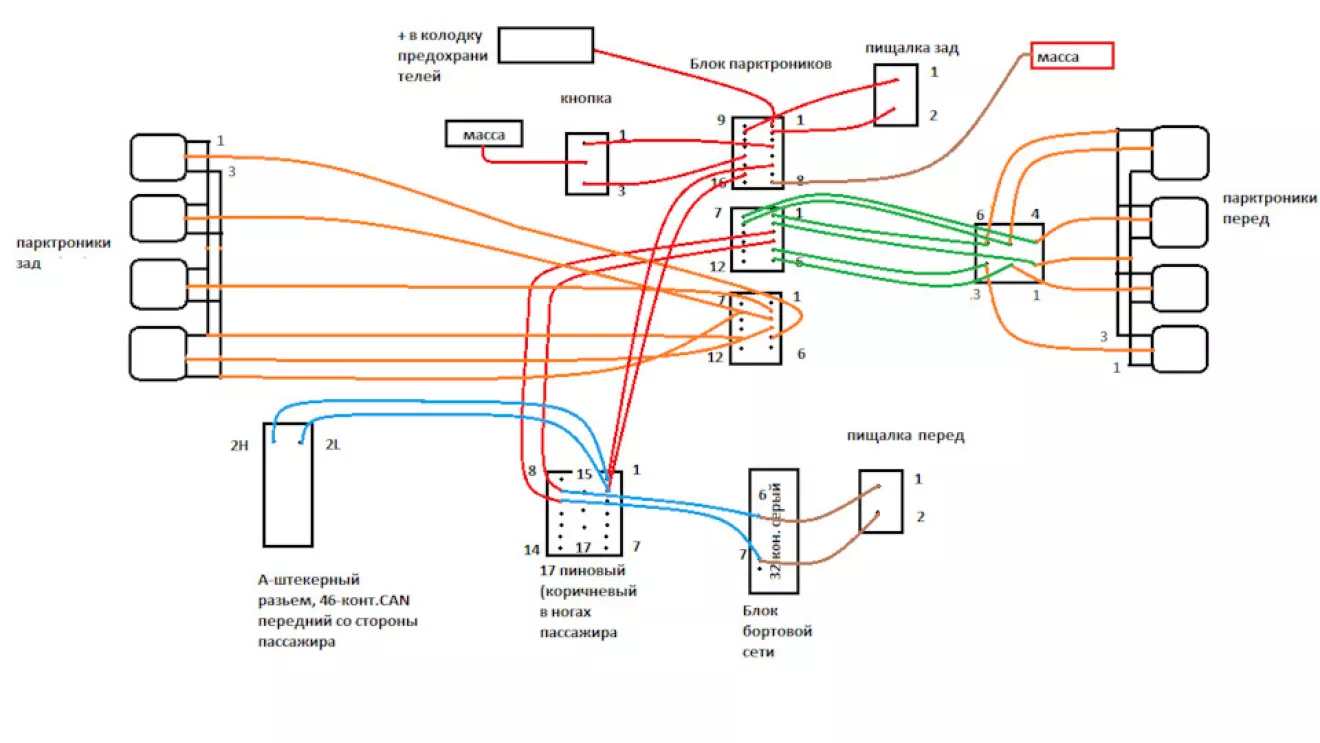

Для тех, кто будет крутить проводку сам, вот номера разъемов:

-8E0972416 — 1шт
-8E0972112 — 1шт
-8E0972112B — 1шт
-4B0972623 — 2шт
-3C0973203 — 8шт
-1J0973713 — 1шт
-3B0973813 — 1шт

Все разъемы можно купить сразу с набором пинов, или даже запинованые с "хвостами"

Из специального инструмента нам понадобится:

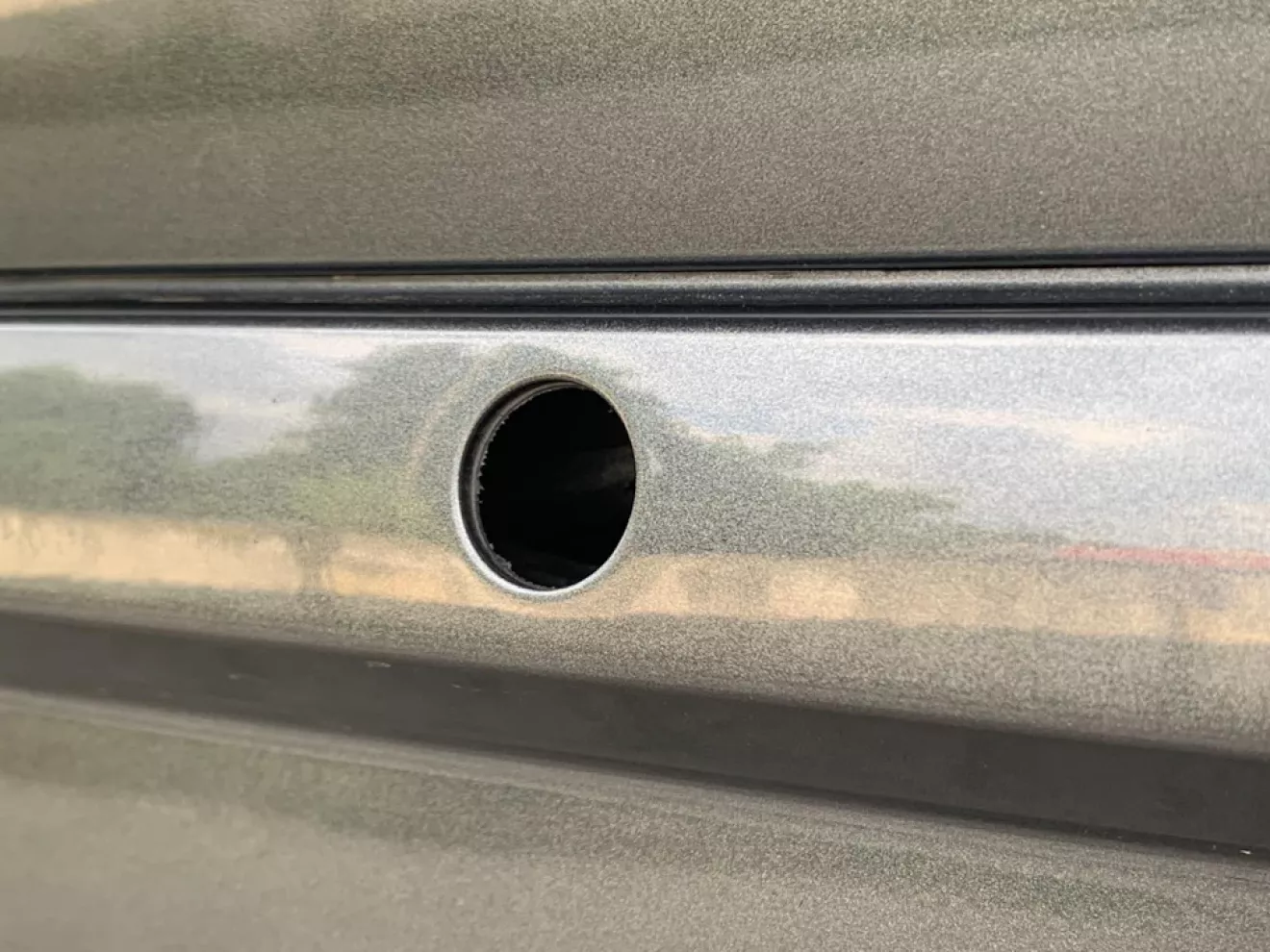

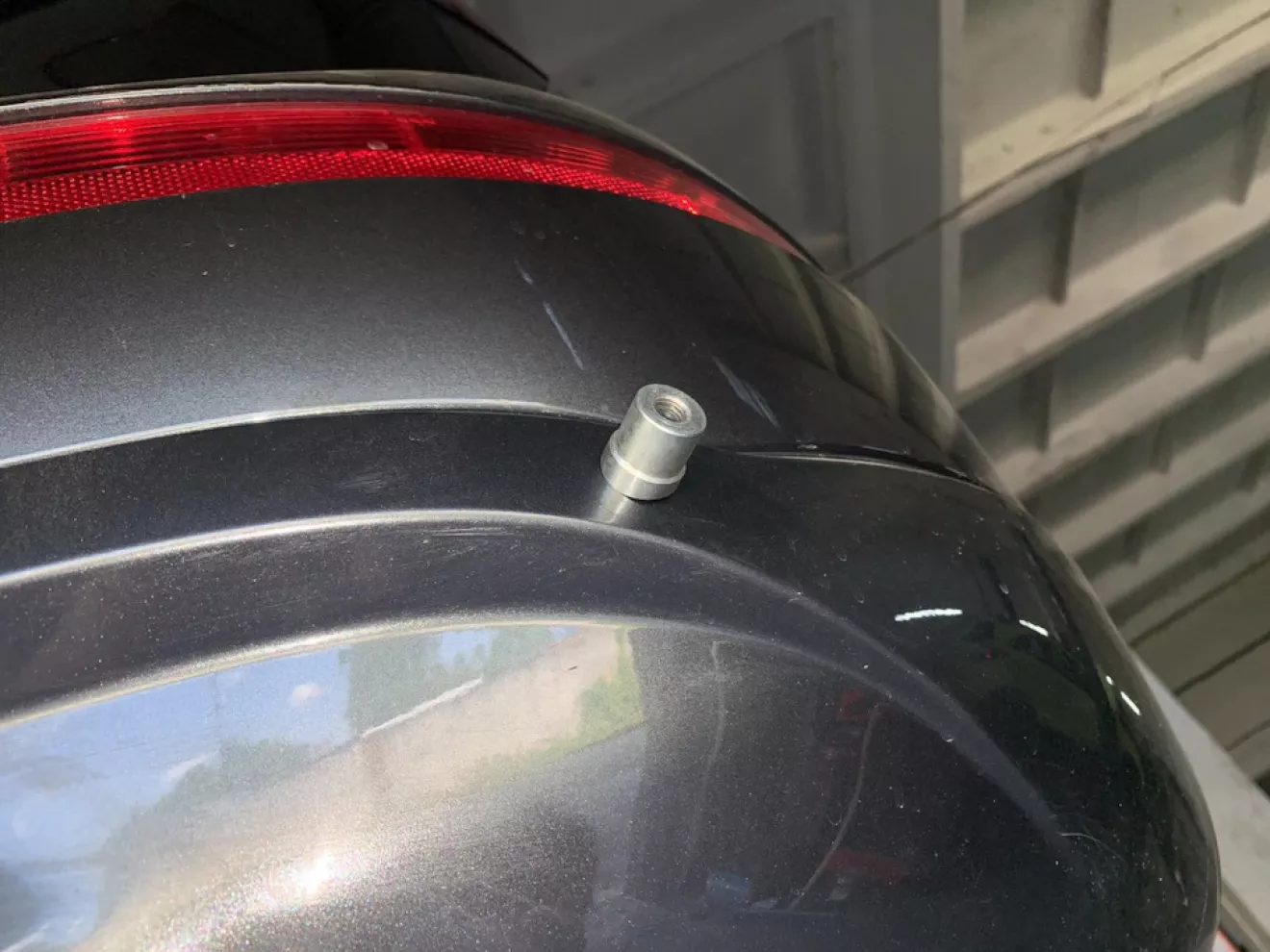

-Пробойник отверстий Skoda BEA000001, если хотите, чтоб отверстия были, как заводские, либо ступенчатое сверло, другие сверла и фрезы не рекомендую, оставляют не ровные края
-Обжимные клещи для изготовления проводки
-Ключики для распиновки раъемов.
