Замена фонарей USA на EU Audi A7 C7 FL

Пожалуй, эта запись будет первой на Драйве, где будет описана инструкция по замене фонарей на рестайлинговой A7 C7. Именно замена на оригинальные фонари, а не пайка светодиодов, или китайския оптика.

Сразу скажу, что все установщики, просят не малые деньги за эту работу, т.к. требуется заливка параметрии и доработка проводки. Мне пришлось немало повозится самому, но и не обошлось без помощи коллег по цеху.

Описывать и фотографировать, как откручивать каждый болтик и снимать\ставить фонари, или обшивку, я не буду. Этого валом в сети.

Комплект оригинальных европейских фонарей, с функцией динамических поворотов:
4G8945093H
4G8945094H
4G8945095H
4G8945096H

Для начала придется внести изменения в проводке.

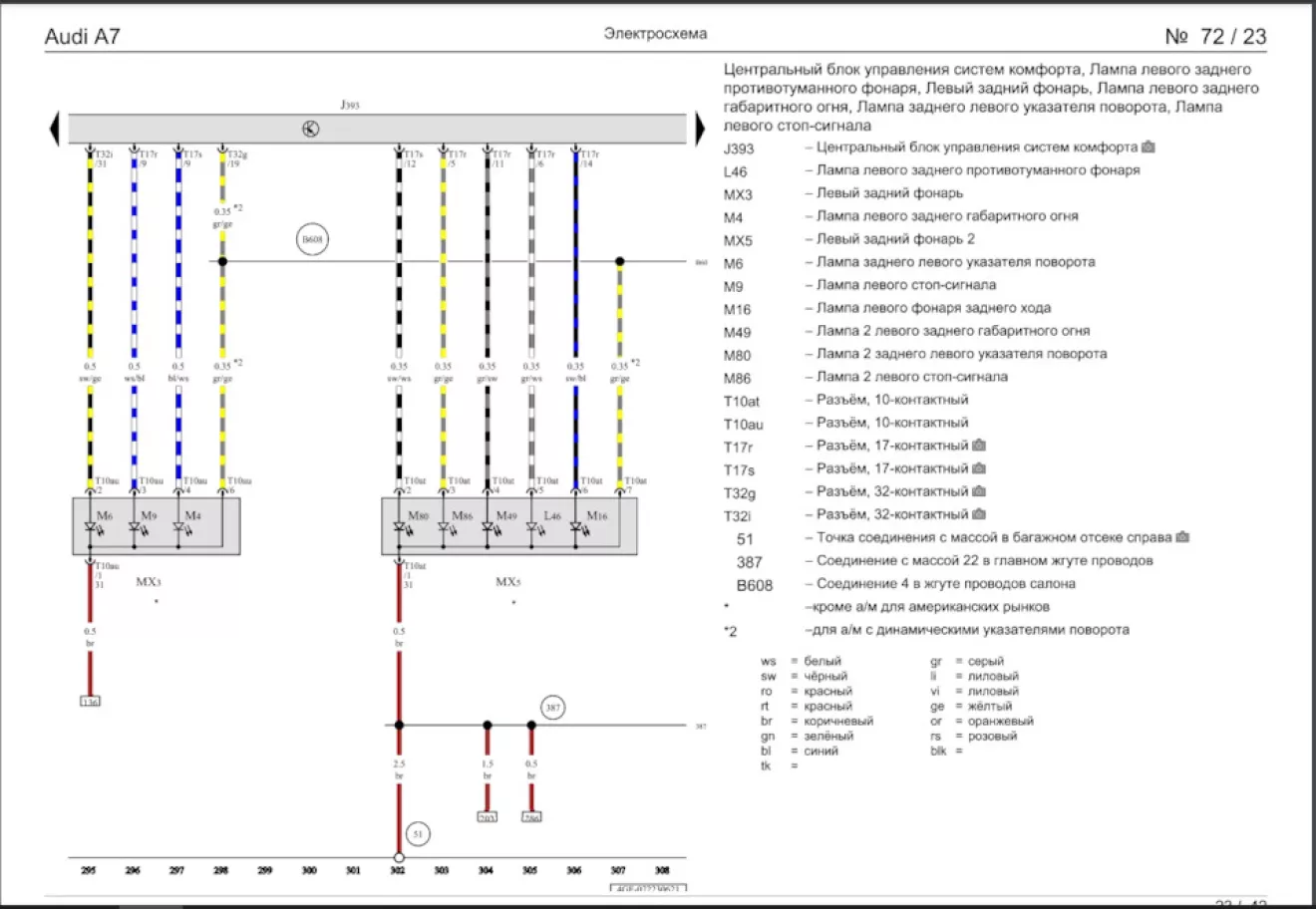

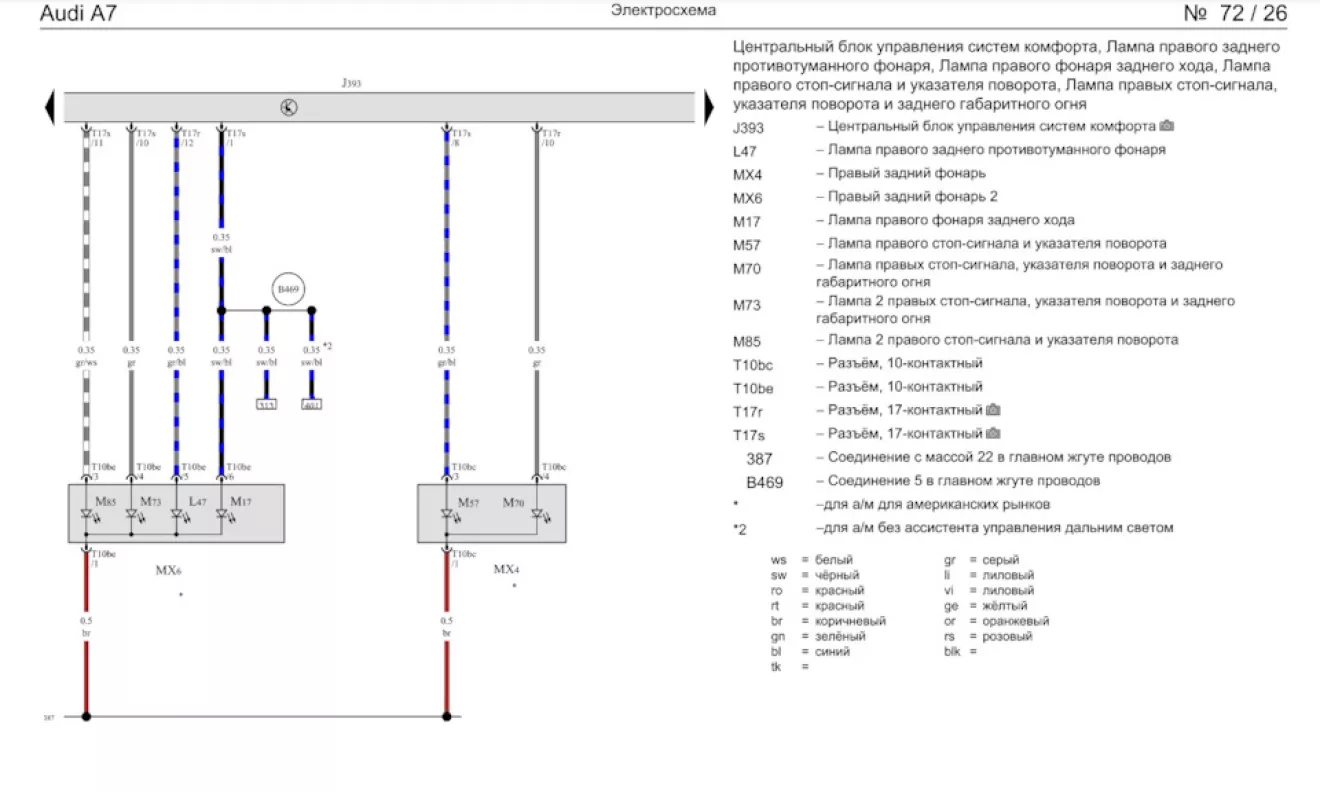

Ниже, схема проводки для версии США:

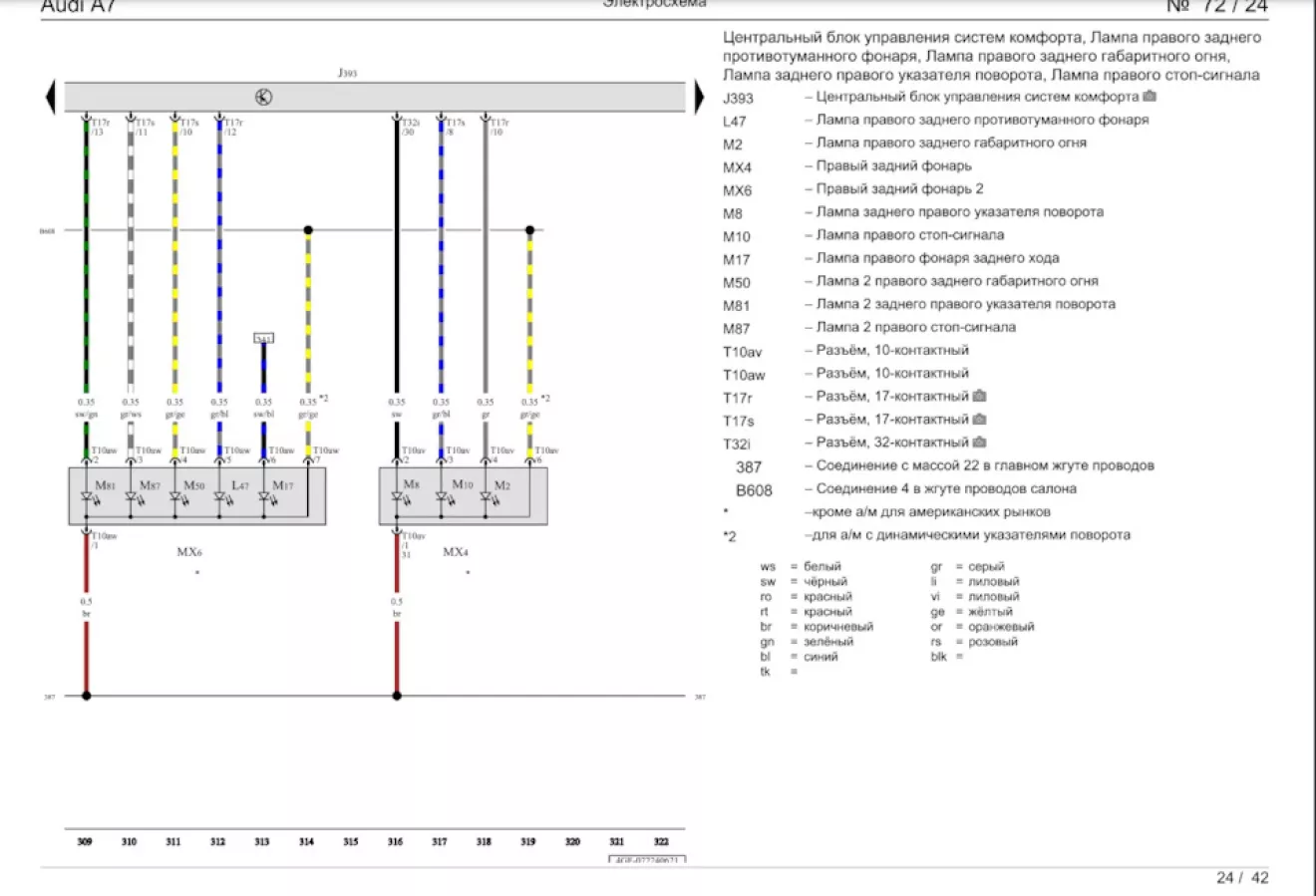

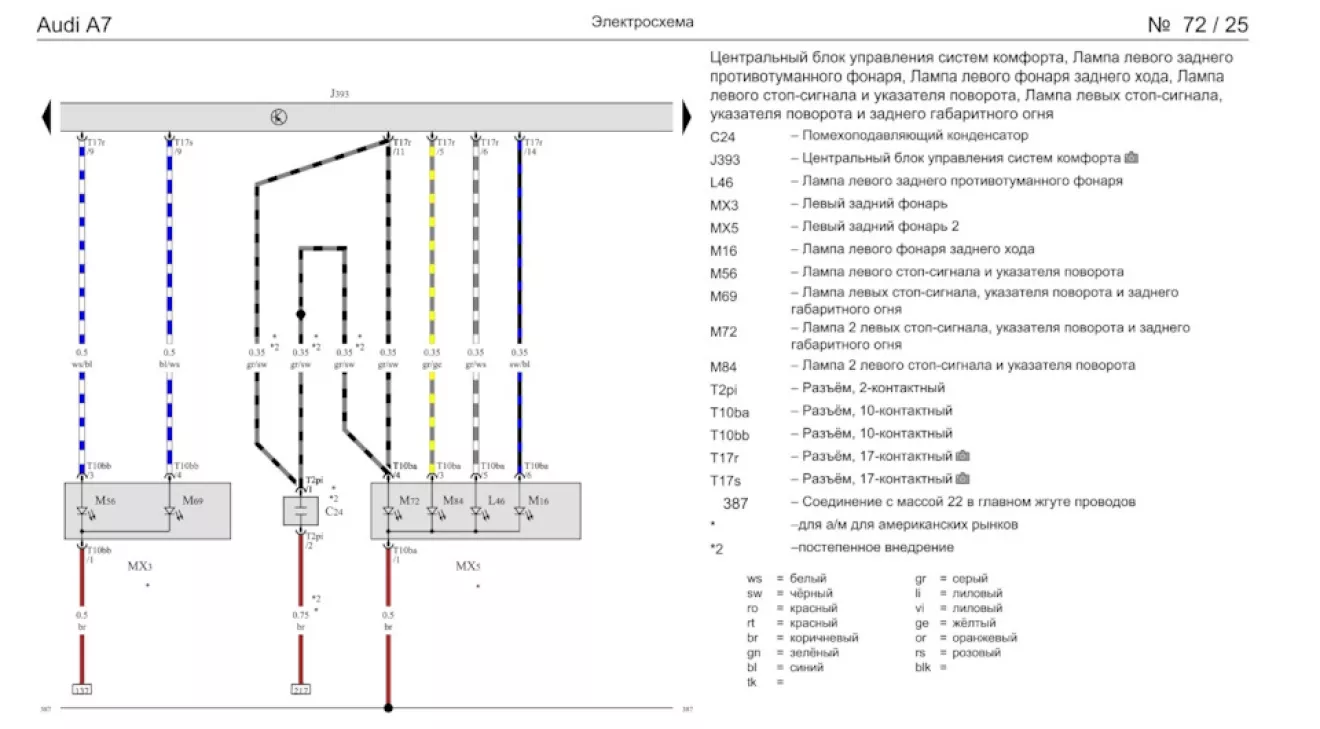

А это версия для ЕС

Блок комфорта (J393) находится на арке правого колеса, под обшивкой

Наименование разъемов:

T17S — 17 Контактов, Черный
T17R — 17 Контактов, Коричневый
T32I — 32 Контакта, Черный
T32G — 32 Контакта, Серый
T32H — 32 Контакта, Синий

Если в двух словах, то добавляется по два провода на каждый фонарь. Один из них общий для запуска динамических поворотов. В процессе установки, вы увидите, что два контакта уже заняты — это задние сайдмаркеры, просто отключаем и забываем про них

Далее самое сложное, т.к. в открытом доступе это нет, нам понадобится любая диагностика по VAG (ODIS, VCP, VCDS, Вася). По этому вопросу, пишите в личку

Всем спасибо за внимание!
