Кодування RNS 510

З покупкою RNS 510 вирішив розписати інформацію по кодуванню

Повний список байтів

Байт 0 — Radio Configuration I

Біт 1 — CD-чейнджер, iPod, USB, контроль підключення включено
Біт 2 — вход AUX, контроль підключення включено
Біт 3 — контроль датчиків парковки / парковочного автопілота виключено

Байт 1 — Sound System Correction

Біт 0-7 — Вибір із списку акустичної системи:

00 — акустична система не встановлена — прості динаміки
01 — акустична система Volkswagen
02 — акустична система Skoda (CAN DSP)
05 — акустична система Dynaudio
06 — акустична система Volkswagen Sound System (BAP DSP) – якщо встановлено  Sound System
07 — акустична система Dynaudio Sound System (BAP DSP) – якщо встановлено  Sound System
09 — акустична система Fender Sound System (BAP DSP) – якщо встановлено  Sound System

Байт 2 — Speaker Channels

Біт 0-7 — Вибір із списку виду динаміків:

00 — акустична система (активні динаміки)
02 — 2 канали динамиків (тільки спереду)
04 — 4 канали динамиков (спереді і сзаду)

Байт 3 — Radio Configuration II

Біт 1 — діагностика мікрофону включена (тільки для Японія/Китай)
Біт 6 — Встановлена камера заднього виду без блока управління  (блок траекторії)

Байт 4 — Treble Speaker Monitoring

Біт 0-7 — Выбір із списку перевірки динаміків:

00 — не кодований (виключена)

01 — перевірка  динаміків: відключена (акустическая система)
02 — перевірка  динаміків: спереді включена, ззаді відключена
03 — перевірка  динаміків: спереді відключена, ззаді включена
04 — перевірка  динаміків:спереді і ззаді включена

Байт 5 — Vehicle Specific Frequency Response

Біт 0-7 — Выбоір варианту эквалайзера:

00 — эквалайзер: лінійний
01 — эквалайзер: Seat Altea (5P), Skoda Octavia (1Z)
02 — эквалайзер: Seat Leon (1P)
03 — эквалайзер: Seat Toledo (5P)
04 — эквалайзер: Seat Altea XL (5P), Skoda Superb (3T)

Байт 6 — Radio Configuration III

00 — Standard/Not Relevant

Байт 7 — Navigation System Configuration I

Біт 0 — мультифункциональный руль встановлено
Біт 1 — голосове управління відключено (не для Япония/Китай)
Біт 2 — Speed Threshold for Destination Input active
Біт 3 — Speed Threshold for Speech Destination Input active
Біт 4-5 — Вибір із списку оформленя (тільки для RNS-510):
------------00 — оформлення  Highline
------------10 — оформлення Sportsline
------------20 — оформлення Premium
------------30 — оформлення VW (червоно -бела схема) для Columbus (потрібно вписати вчурну кодування )

Біт 7 — Зв'язок  з комбинацією приборки через протокол BAP

Байт 8 — Navigation System Configuration II

Біт 3 — Limited Output to Instrument Cluster (Тільки Китай)
Біт 4 — заставка при загрузці "FAW Volkswagen" (Тільки для Китаю и Японії)
Біт 5 — Traffic Sign Recognition active

Байт 9 — Optical Park System & Interior Graphics

Біт 0-7 — Вибір варіанту відображення  картинки машини при роботі парктроніка:

00 — Standard (via CAN)
01 — VW Polo (6R1)
02 — VW Beetle (5C1)
03 — VW Beetle Cabrio (5C7)
04 — VW Scirocco (137)
05 — VW Golf (5K1)
06 — VW Jetta (162)
07 — VW Golf Variant/Wagon (AJ5)
09 — VW Touran (1T)
0B — VW Passat (A32/NMS)
0C — VW Tiguan (5N2)
0D — VW Sharan (7N1) & Seat Alhambra (710)
0F — VW Passat CC (357/358)
10 — VW Passat (362)
11 — VW Passat Variant/Wagon (365)
13 — VW Caddy (2CA)
14 — VW Transporter/Multivan (7E/7F)
15 — VW Amarok (2HA) Single Cab
16 — VW Amarok (2HB) Double Cab
24 — Seat Alhambra (710)

Із цікавого

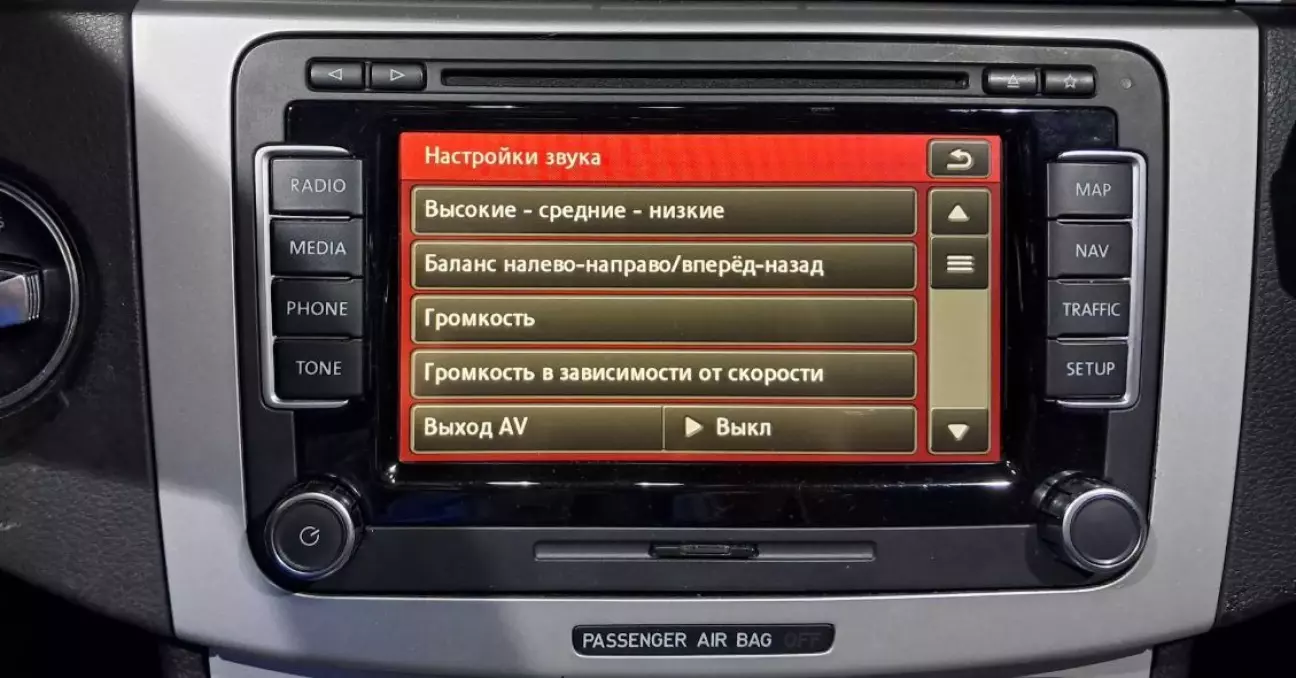

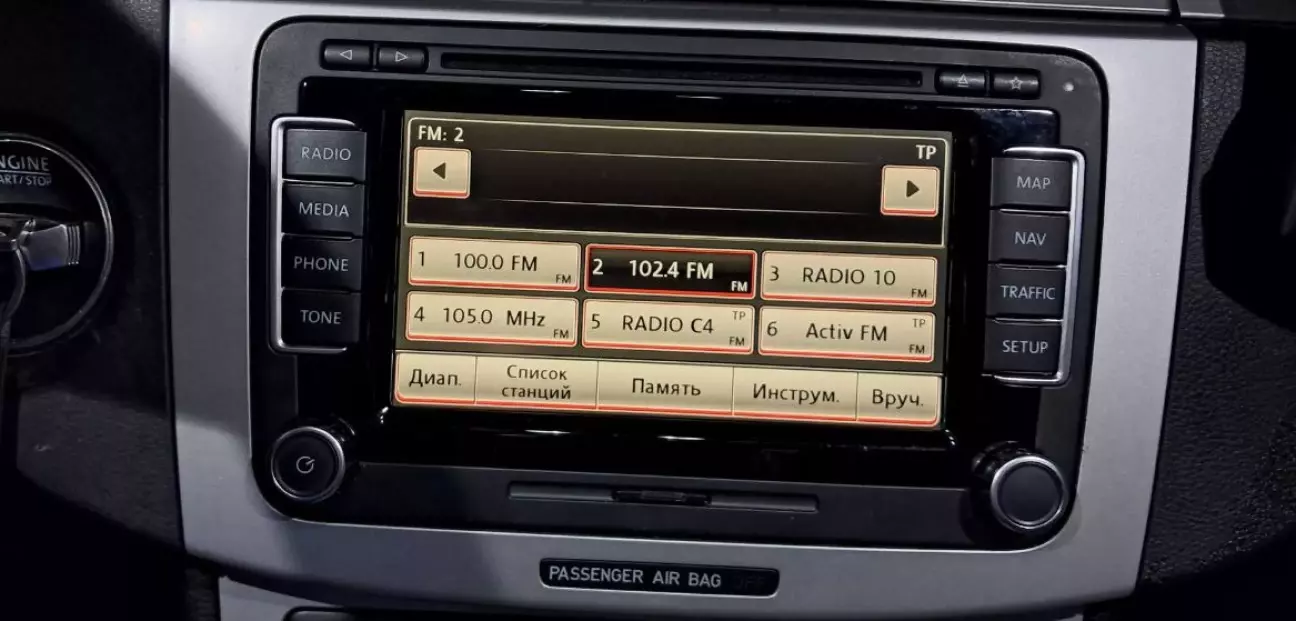

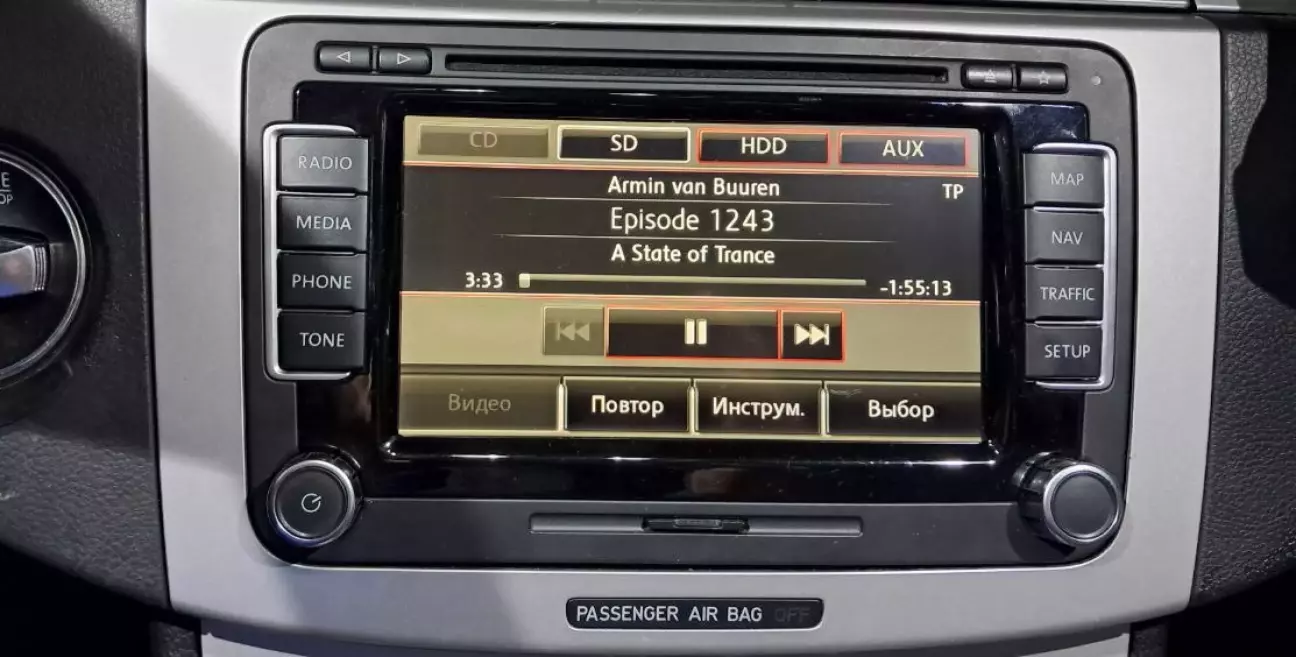

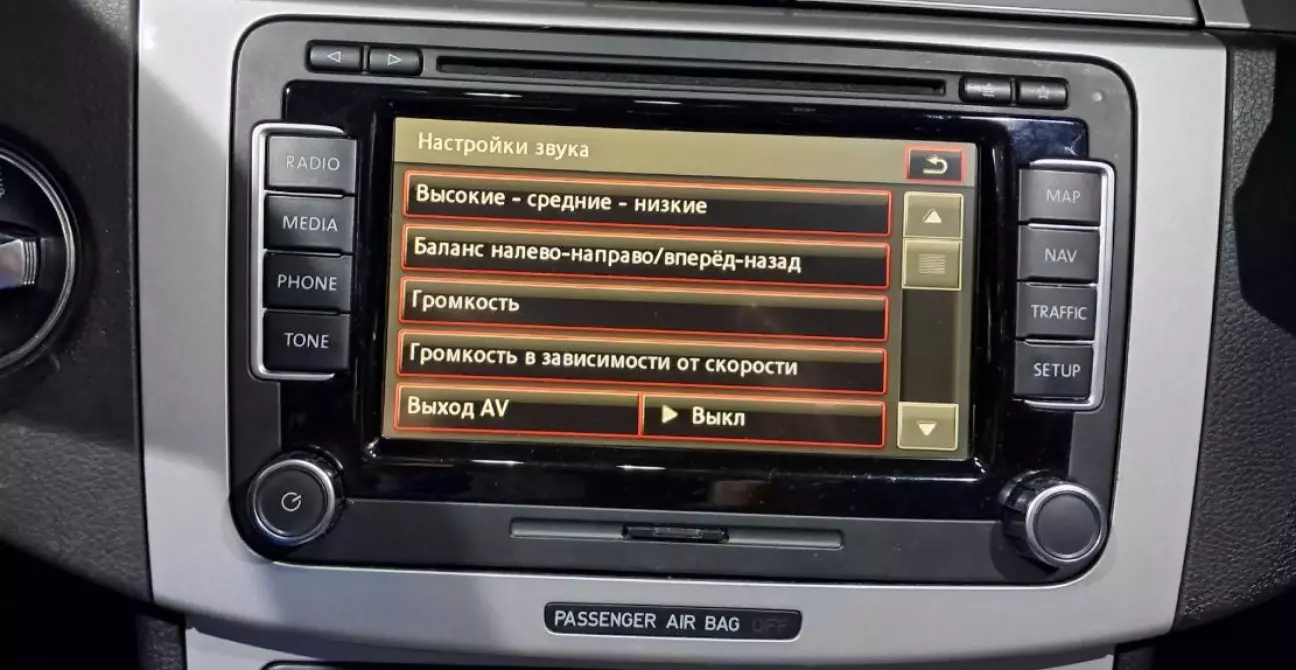

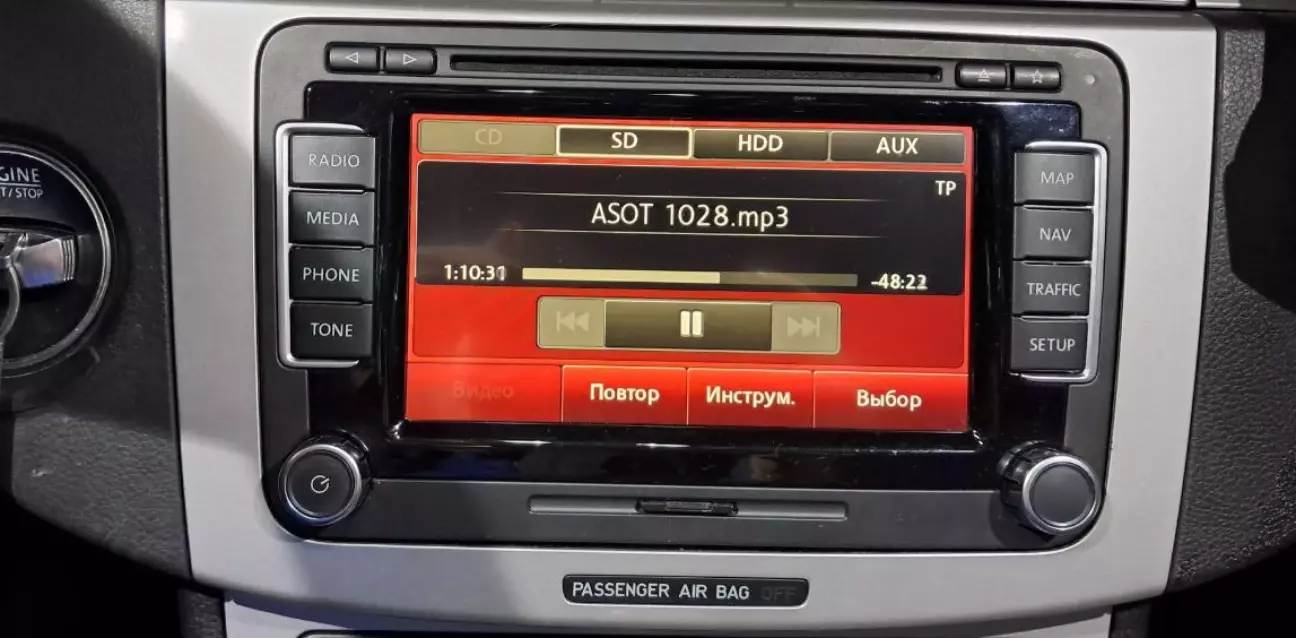

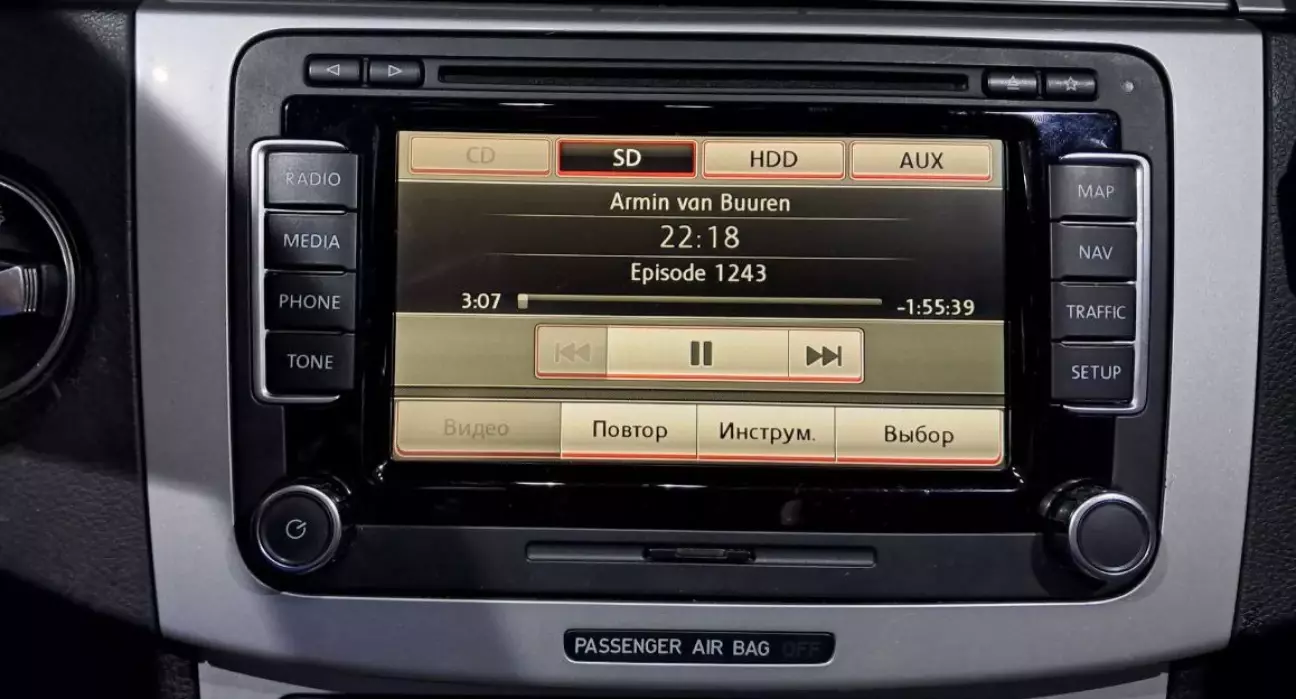

Зміна Скіна

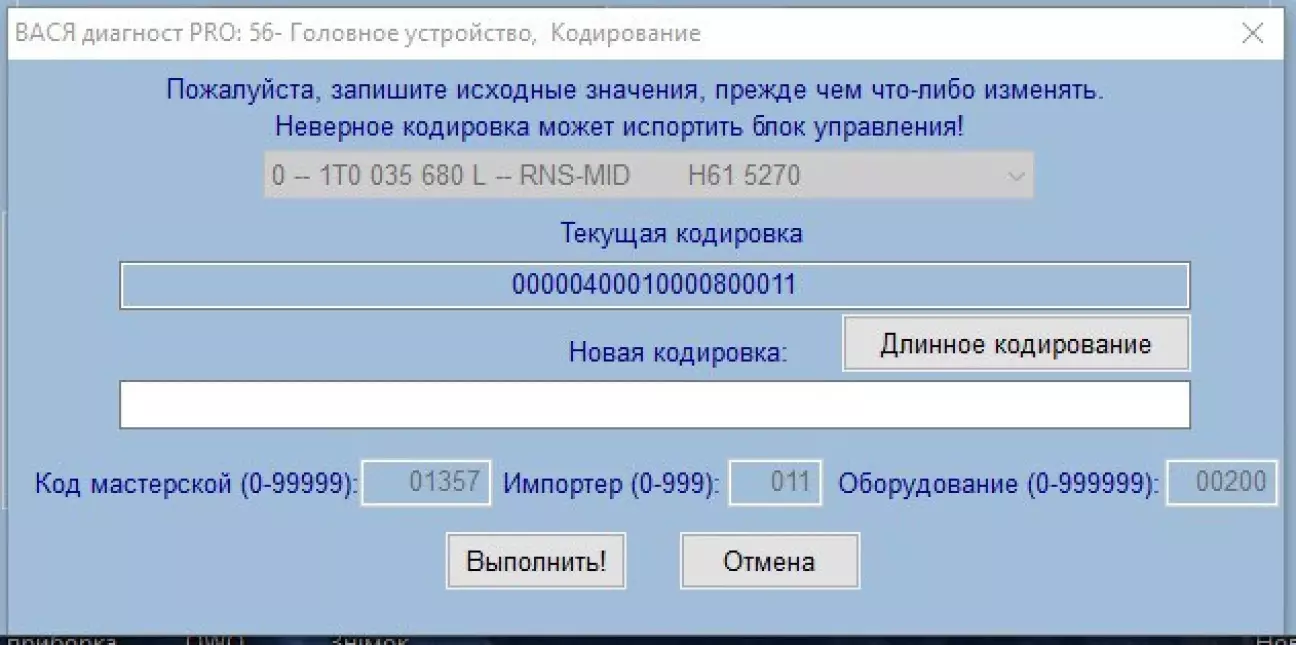

Вибираємо 56-й блок, довге кодування

 7 байт, 4-5 біт  вибираємо потрібний скін

Sportline

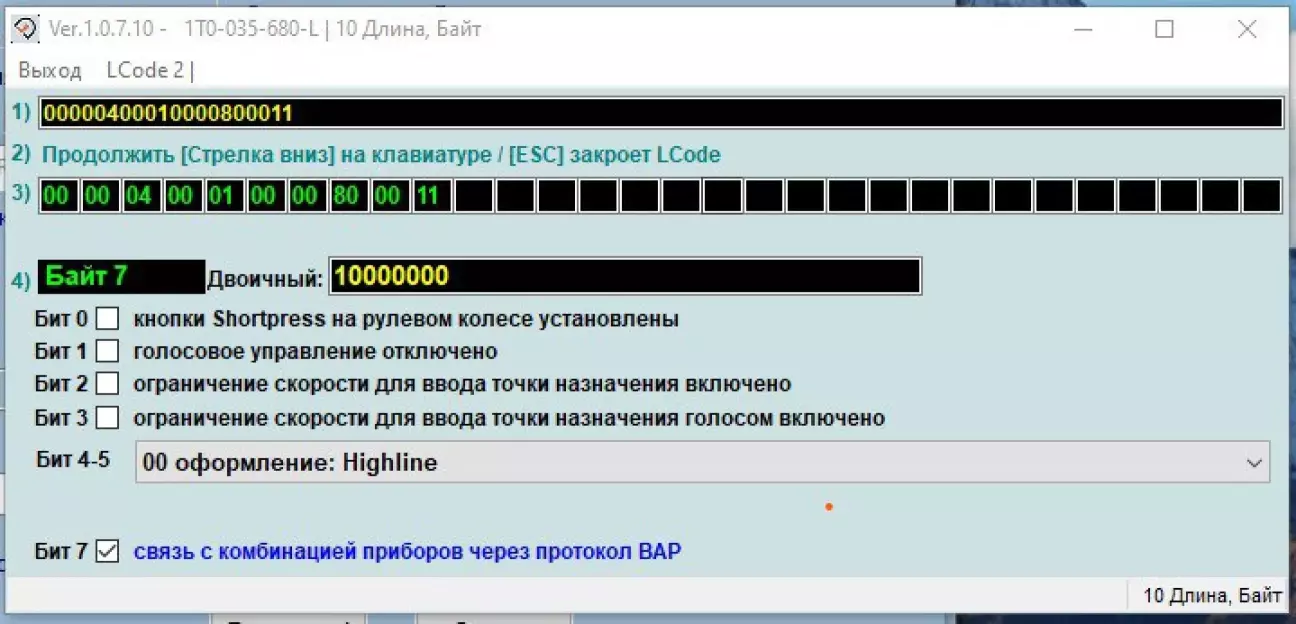

Highline

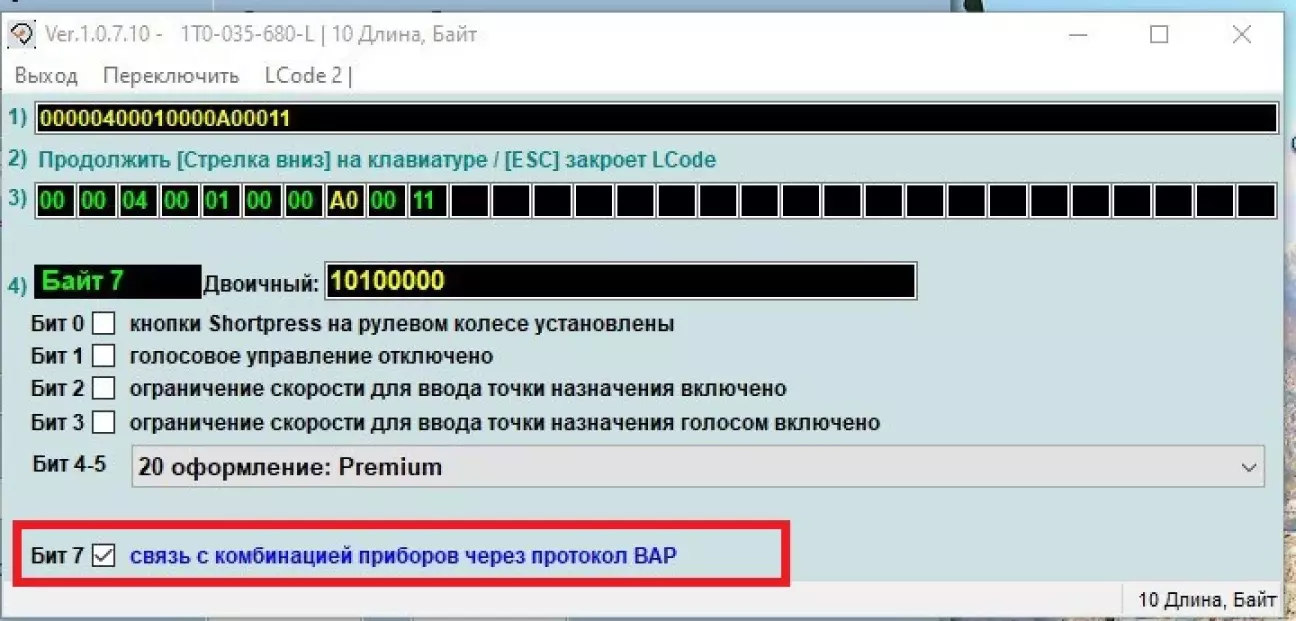

Premium

Після кодування  щоб зміни вступили в силу, потрібно перезавантажити магнітолу.

Для цього  нажимаємо і утримуємо  3 секунди наступні кнопки "<" — ">" — "зірочка"

Звязок з Приборкою

Для того щоб відображалась інформація GPS та Audio  на приборці робимо наступне:

Вибираємо  56 блок

7 байт  — 7 біт,ставимо галочку

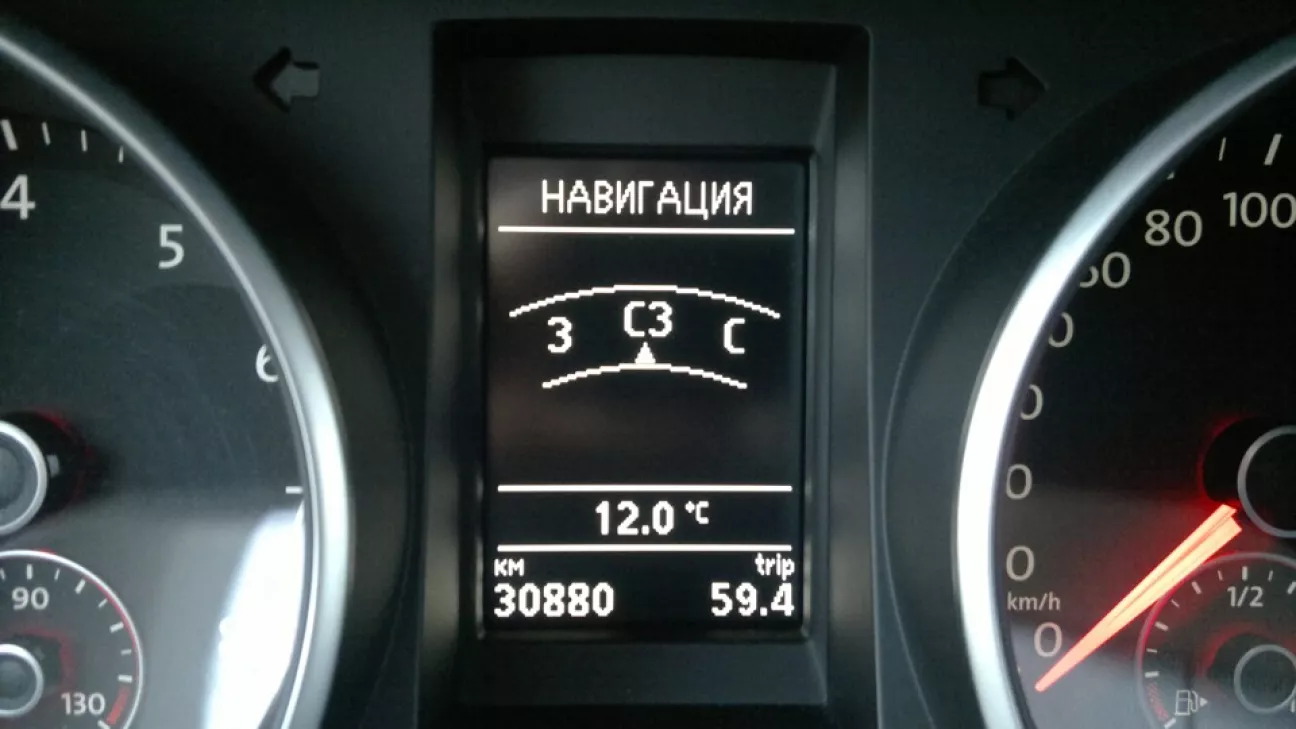

Після цього в нас з'явиться  наступні меню на приборці:

"Навігація"

компас в углі

вкладка "Аудіо"

GPS навігація

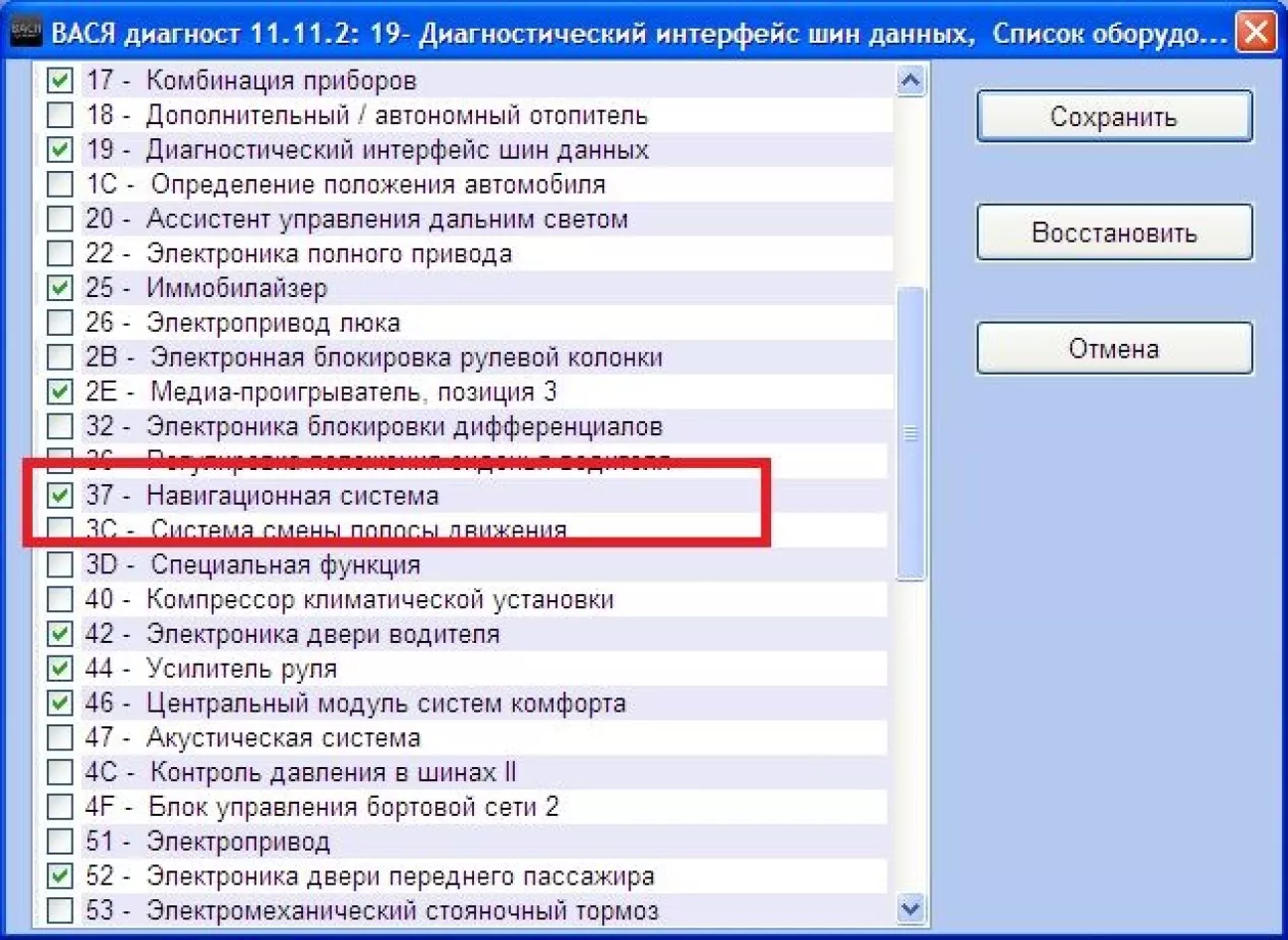

Для активації GPS потрібно зайти в 19-й блок в список обладнання  і поставити галочку  в чекбоксі 37-го блока.

Сервісне меню

• Заходимо в блок 37 Навігація або  56 Радіо,  Адаптация-10
• 2. Заходимо в 50 канал і меняємо значення на 1 (по замовчуванню було 0)

Зміна регіону DVD

• Заходимо в блок 37 Навигація або 56 Радіо,  Адаптація-10
  2. Выбираємо канал 130
  3. Вводимо код регіонау
• 1 — Canada, United States, U.S. territories; Bermuda
  2 — Western and Central Europe, Western Asia, Egypt, Japan, South Africa, Swaziland, British overseas territories, French overseas territories
  3 — Southeast Asia; South Korea; Hong Kong
  4 — Oceania, Central and South America, Caribbean, Mexico
  5 — Eastern Europe, Africa, Central and South Asia, Mongolia, North Korea, Russia
  6 — Mainland China

Активація голосових команд

Блок 56  7-й  байт  1 біт знімаємо галочку

Дякую pvc1
