OEM магнітола - частина 2 - камера заднього виду

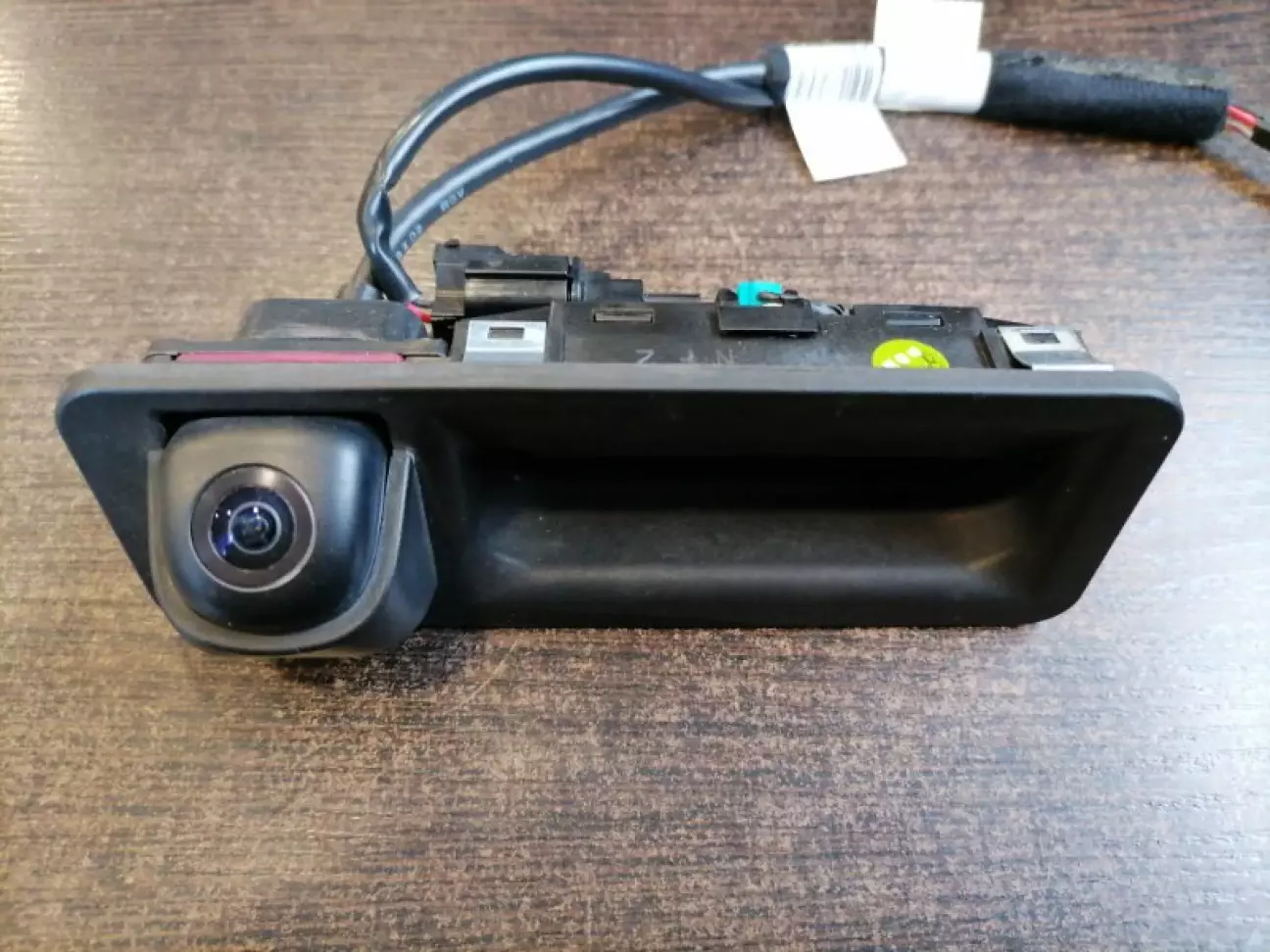

Після встановлення магнітоли, почав читати за камеру заднього виду. Китайські відметнув одразу, тому що все хочу зробити на штатних компонентах, тому пійшов в сторону оригіналу. Тут потрібно бути дуже обережним, тому що рест та дорест має велику різницю. В ресті камера замінюється набагато легше, з ручкою відкривання ляди.

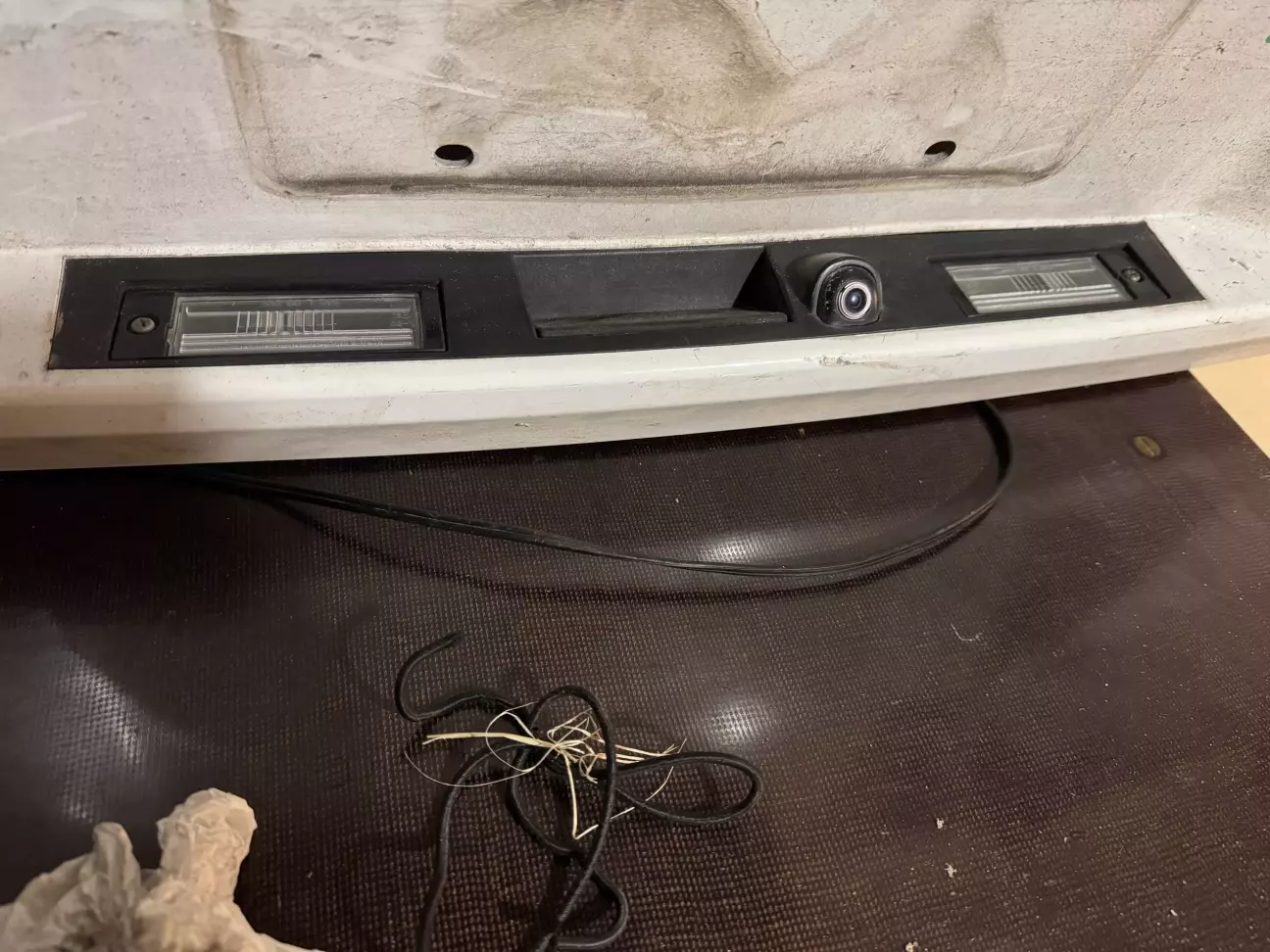

а в доресті потрібно замінювати усю планку, з підсвіткою номера. Для цього в Tucson TL клубі придбав з битого американця увесь наружній пластик ляди та проводку

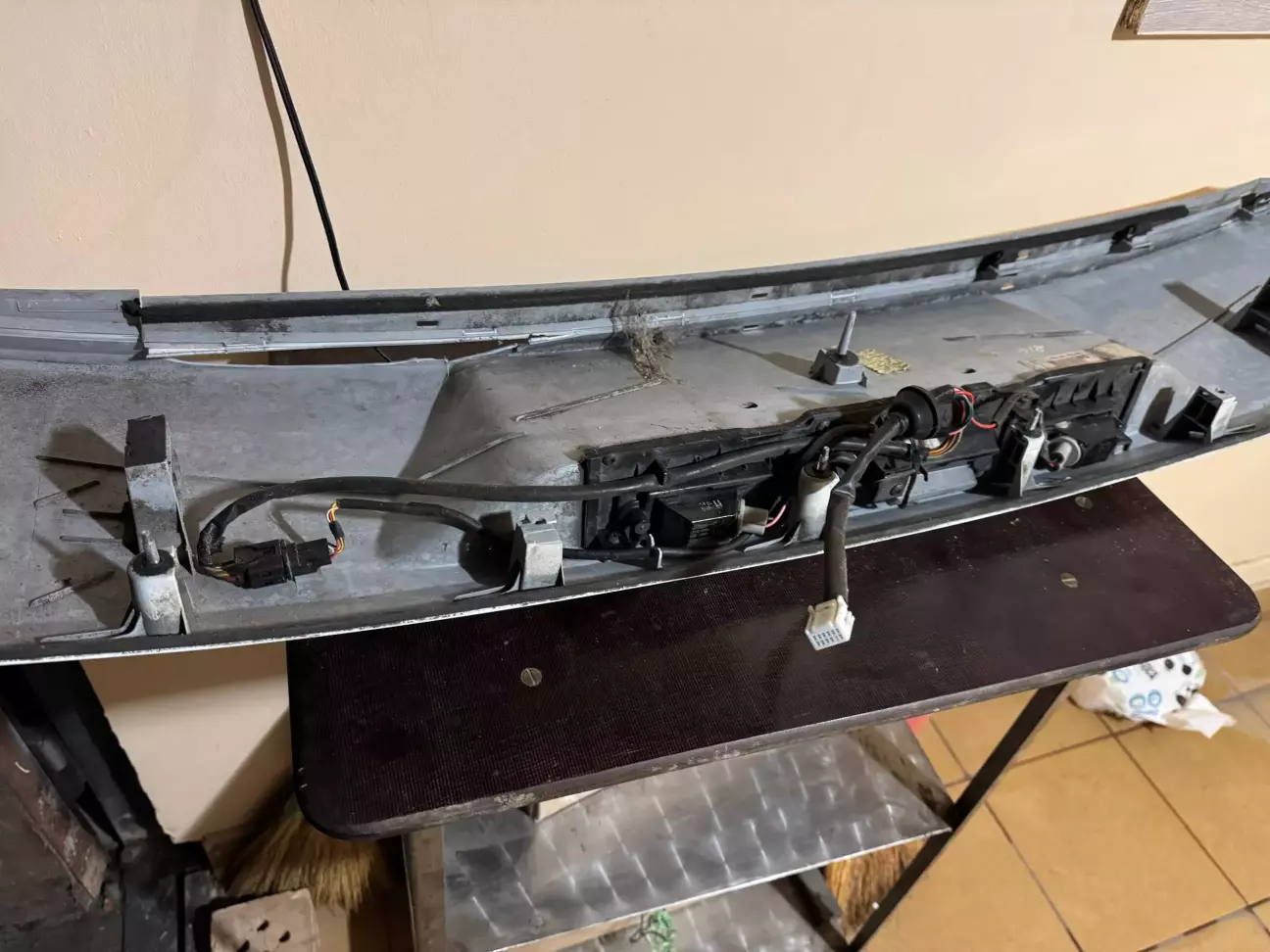

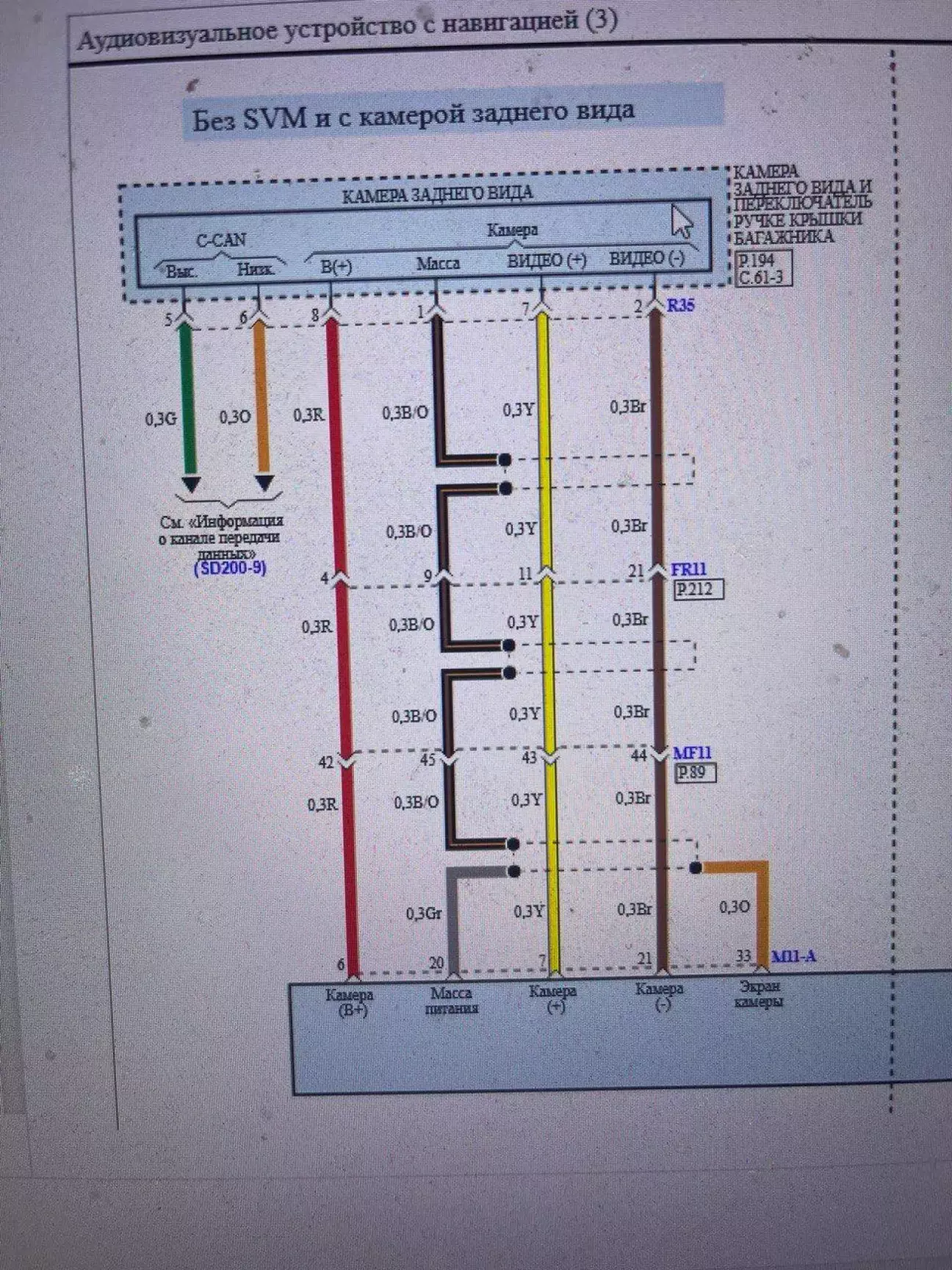

При заміні цієї "планки" розробникам туксона певно дуже ікалось, бо робити це дуже важко. Декілька кліпс зламав, але літом розберу знову та заміню або зклею усе до купи. Після встановлення потрібно було перепінувати розʼєм R22, тому що один пін стояв в іному місці (нажаль фото не зробив), та додати проводів, якіх не вистачає.

для цього замовив в тому-ж самому Китаї екранований провід на 2 жили та проводи для кана та +. Кан я підключав до OBD розʼєму, бо в мене тільки передній привід. Власникам повного приводу трохи пощастило, в них з лівої сторони в багажнику є розʼєм з С-СAN. Провід проводити було ще те задоволення, тому-що стелю знімати не було де, тому виходив із ситуації розбиранням іншої частини салону.

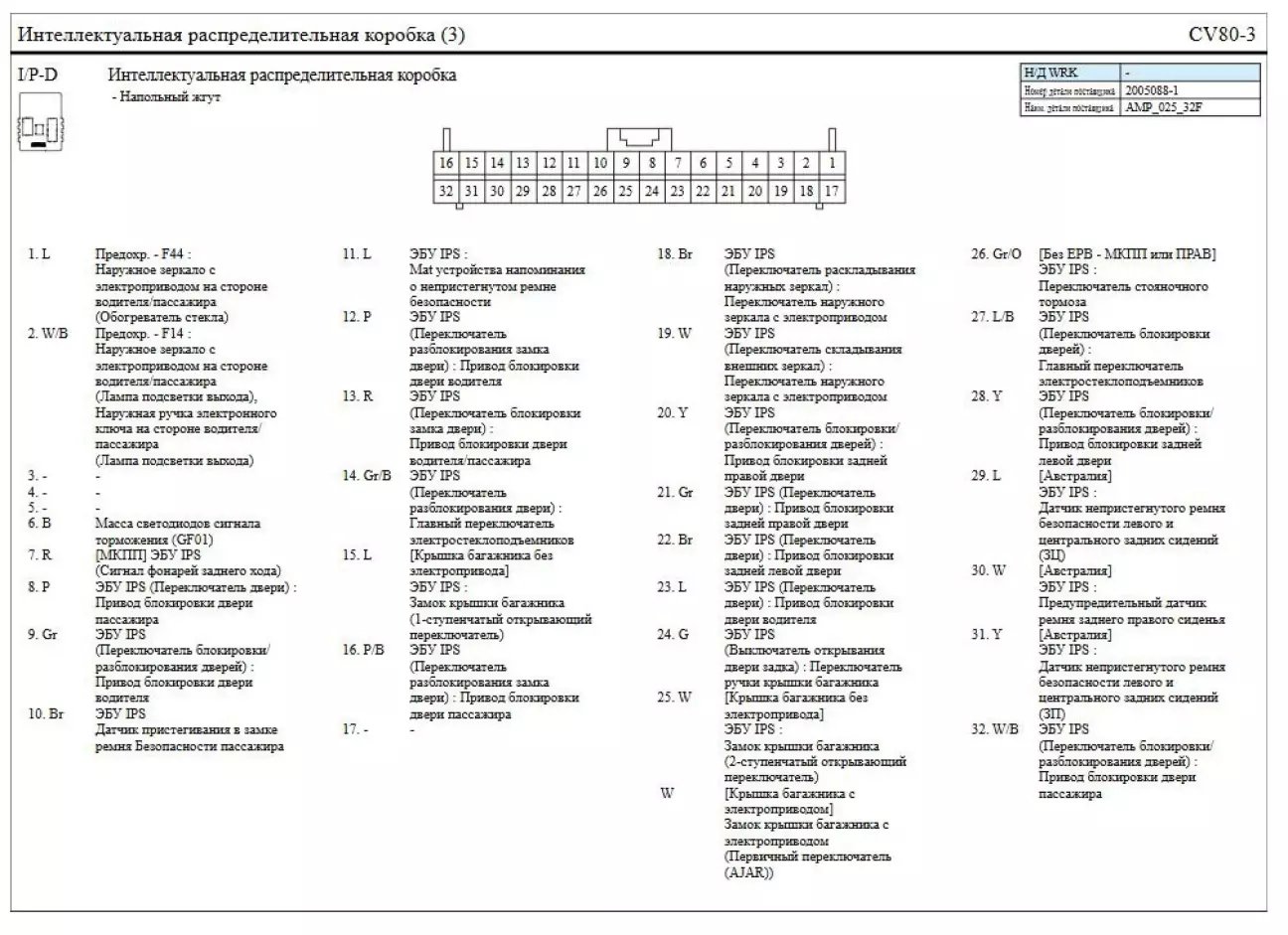

Для власників механічної трансмісії, в розʼємі М09-А пін №9, де повинен бути сигнал заднього ходу, там постійний плюс. Вам потрібно вести провід на розʼєм I/P-D пін №7.

після всих маніпуляцій, камера заднього виду запрацювала як потрібно. Лінії повертають, все добре.

Підписуйтесь, далі ще встановлення мікрофону hands-free та нового блоку AUX/USB ;)
