ОЕМ магнітола - початок

Пiсля покупки авто та замовленню всiх необхідних запчастин по механіці настав час зробити щось зі штатною магнітолою. Встановлена в мене сама базова навіть без bluetooth.

Почав шукати варіанти, яки мені би підходили. Teyes та вякий інший китайський Android мотлох мені не подобається, тому дивився в сторону штатних рішень. Їх тут 3 основних:

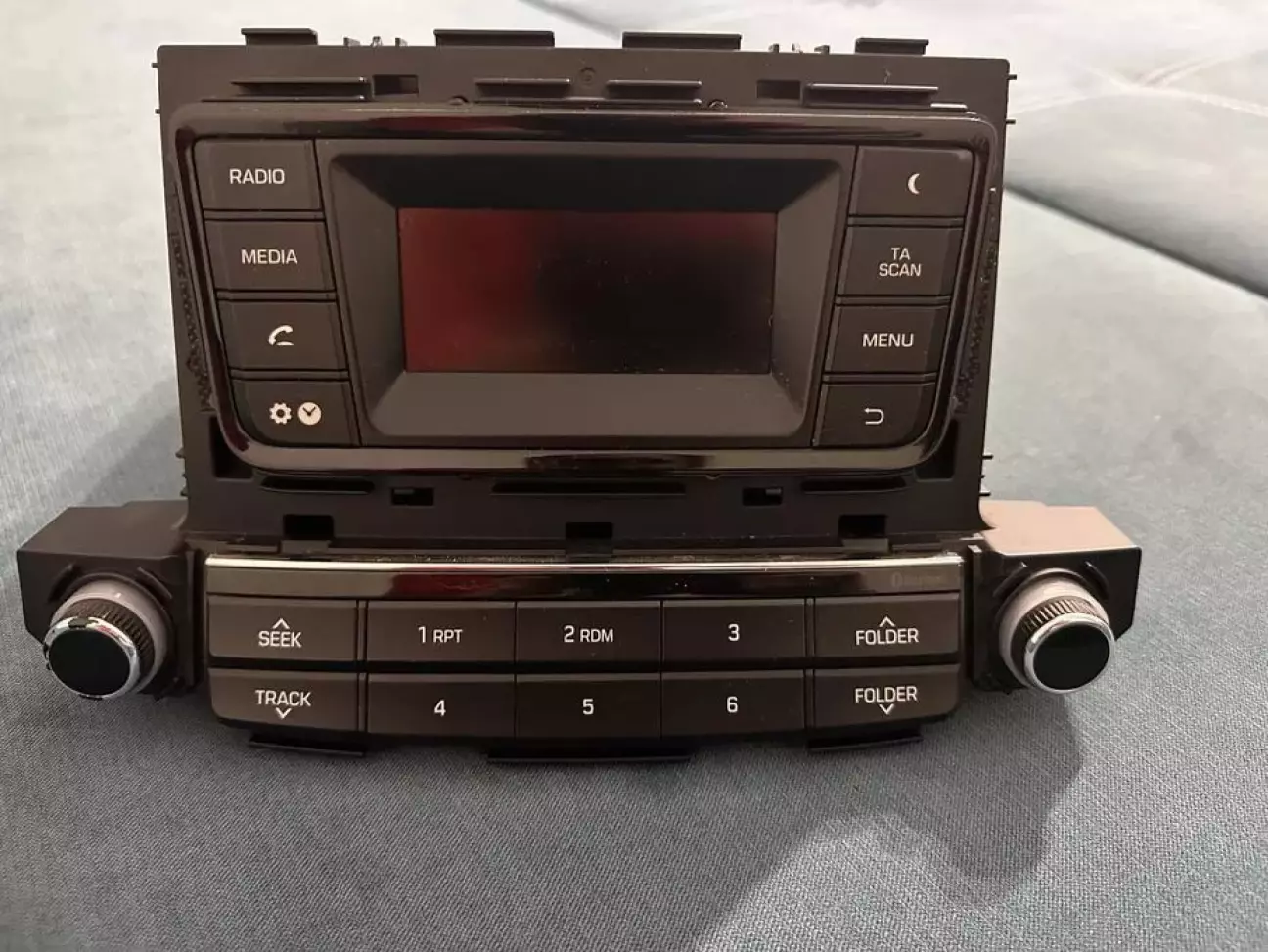

1) як в мене
2) магнітола на Windows найбільш поширена та не дуже дорога (коштує приблизно 2-5 тис грн на олх) але вона не підтримує Android Auto та Apple CarPlay

3) штатна магнітола на android, яка підтримує Apple CarPlay та Android Auto. Але і коштує вона дай боже...

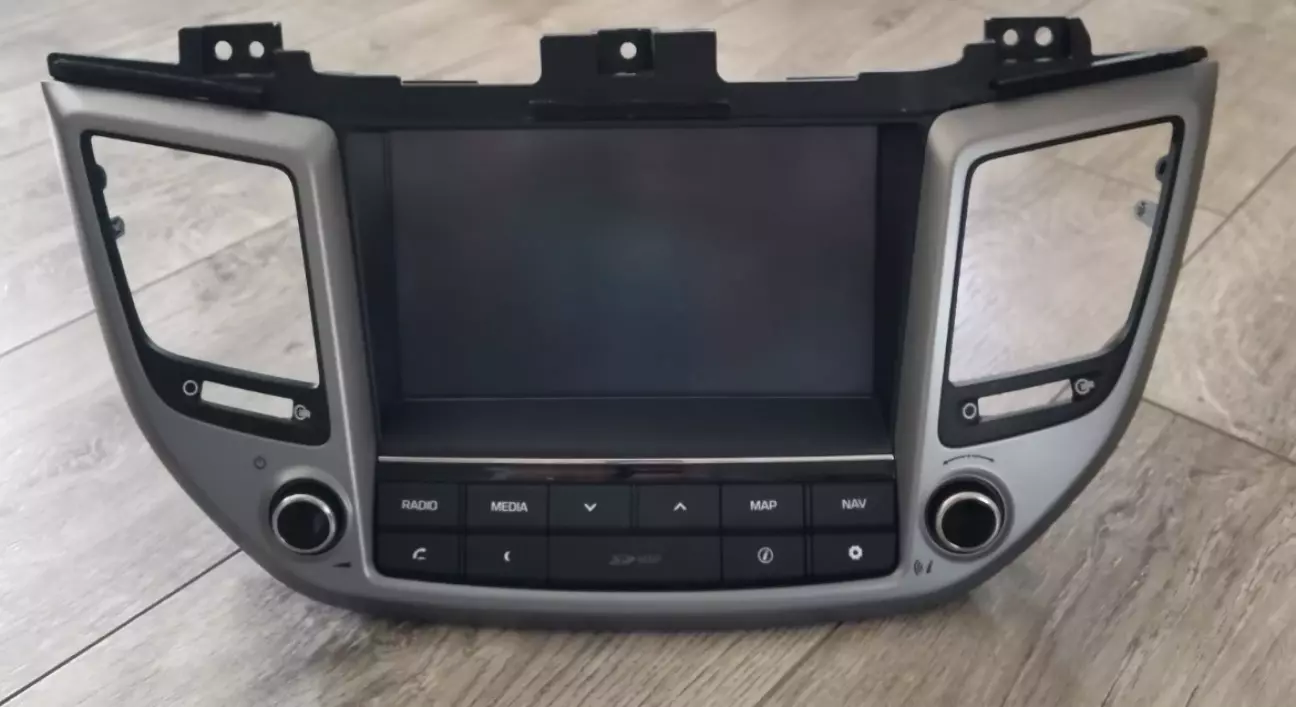

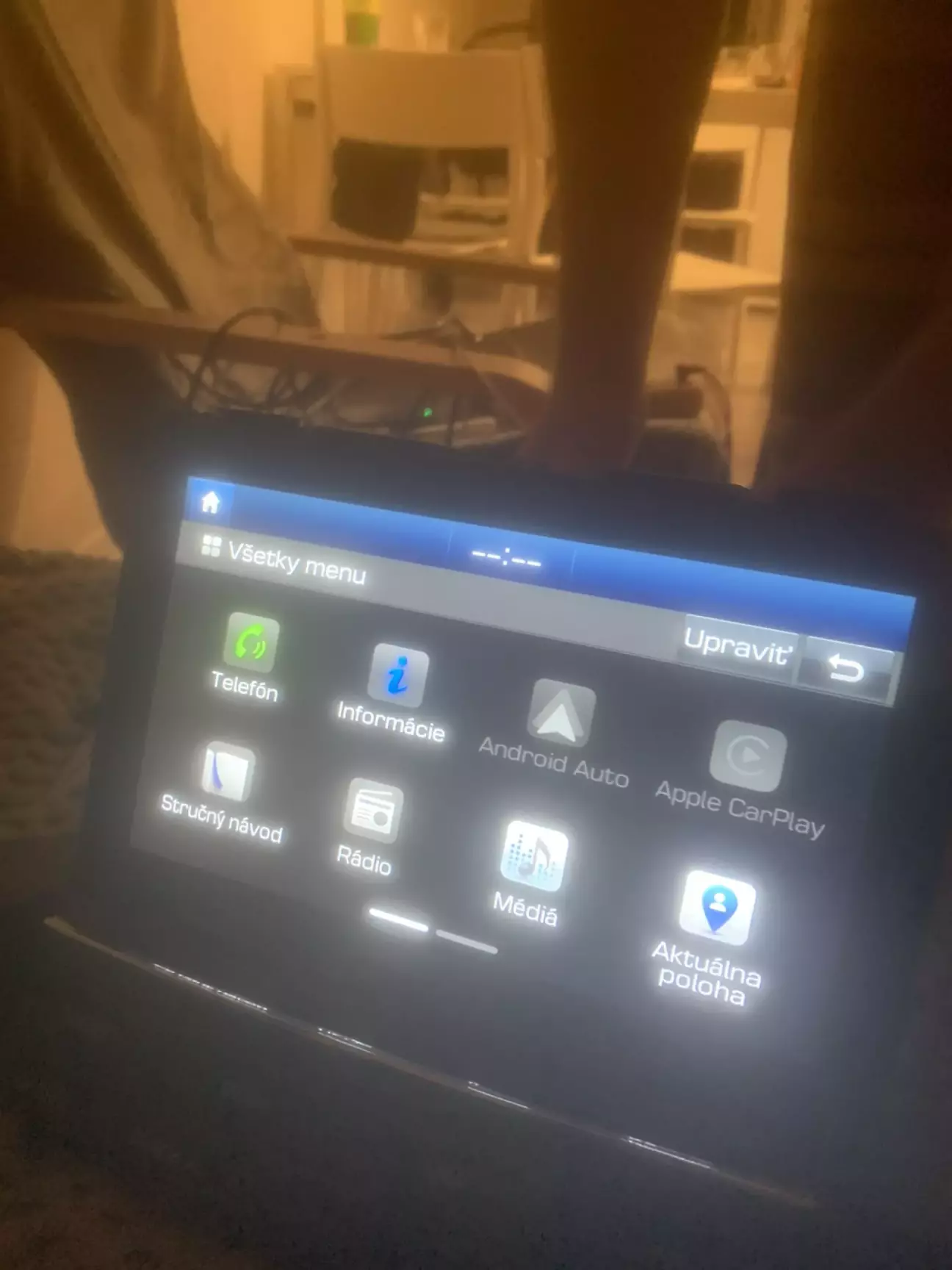

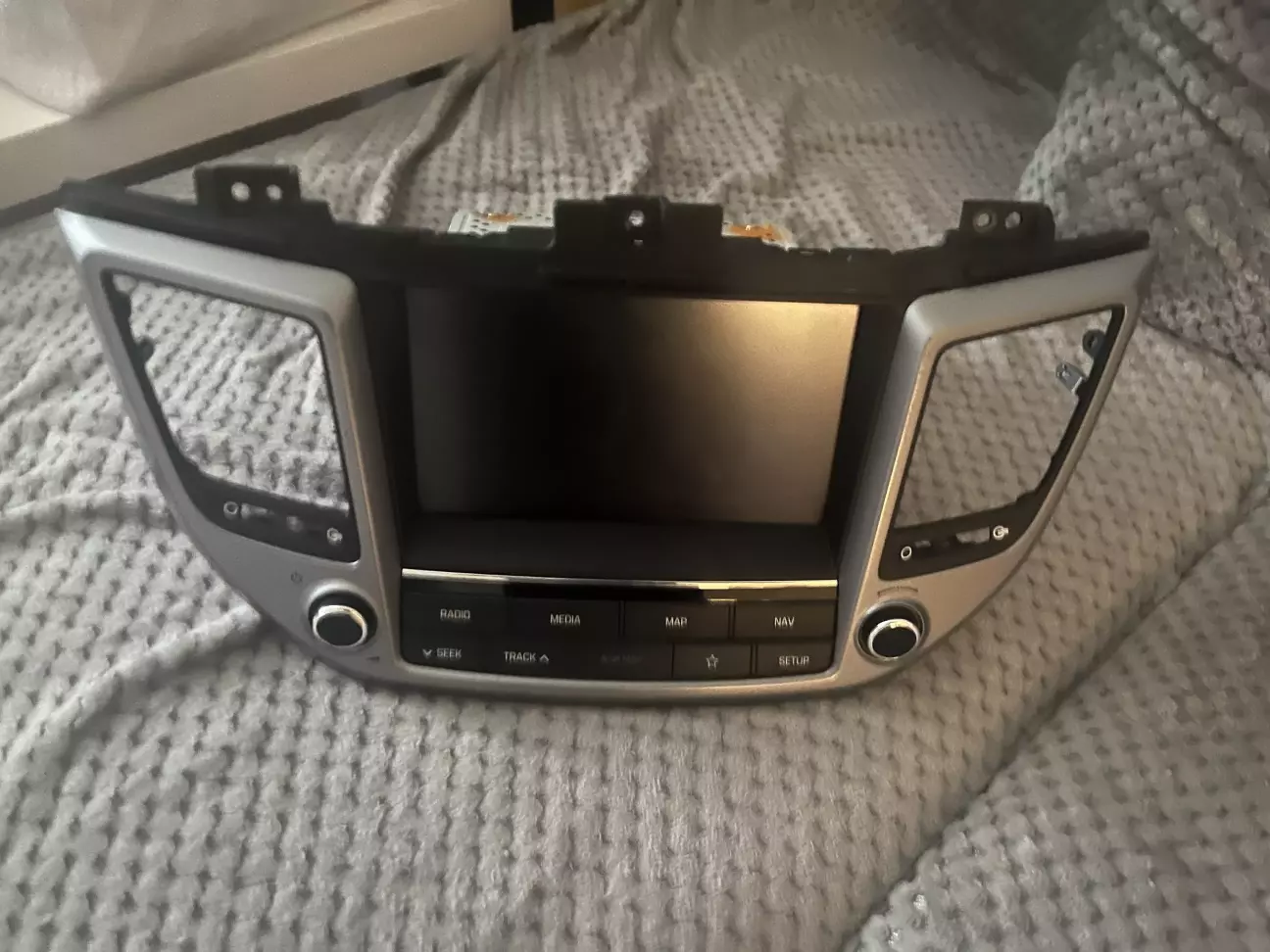

Я зупинився на варіанті №3, та почав шукати. На ОЛХ пропозицій з Android магнітолою не було. На ebay та allegro.pl за неї хотіли дуже великих коштів, приблизно 300-600$ але я знайшов одну в Словаччині за 150 євро, її і замовив. Прийшла вона швидко, з рамкою (фото 3 це вона), одразу захотілося перевірити, але розʼєми в авто не підходять (на авто М09, на магнітолі М11), тому запускаємо на столі, а точніше на дивані за допомогою блоку живлення на 12 вольт та проводів з ардуїно. Для запуску потрібно подати + на 10,11,33 піни та - на 12,13 піни розʼєму М11-В (далі буде фото)

Після вдалого запуску пішов на аліекспрес в пошуках потрібних розʼємів для створення перехідника. Цей перехідник можно купити в оркостані, але ми це не підтримуємо, тому робимо самі. Для цього нам знадобиться:
М09-А та М09-В мама - https://www.aliexpress.com/item/4000032590552.html

M11-A та М11-В папа - https://www.aliexpress.com/item/33023432320.html

це для першого запуску буде достатньо, але одразу допишу усе, що було потрібно придбати

Антена, тут є 2 шляхи:
1) заміна антени на криші на плавникз заміною проводки криші
2) купити перехідник з ISO на GT13-M https://www.aliexpress.com/item/1005008184830176

GPS антена, тут також 2 шляхи:
1) заміна антени на криші на плавник з заміною проводки криші
2) звичайна GPS антена з FAKRA розʼємом https://www.aliexpress.com/item/1005005992485516.html

USB і тут також 2 варіанти
1) заміна USB блоку на 96120-D3500
2) покупка шнурка USB але штатний при цьому працювати не буде (АUX працювати при цьому бути зі штатного блоку) - https://www.aliexpress.com/item/32907700735.html

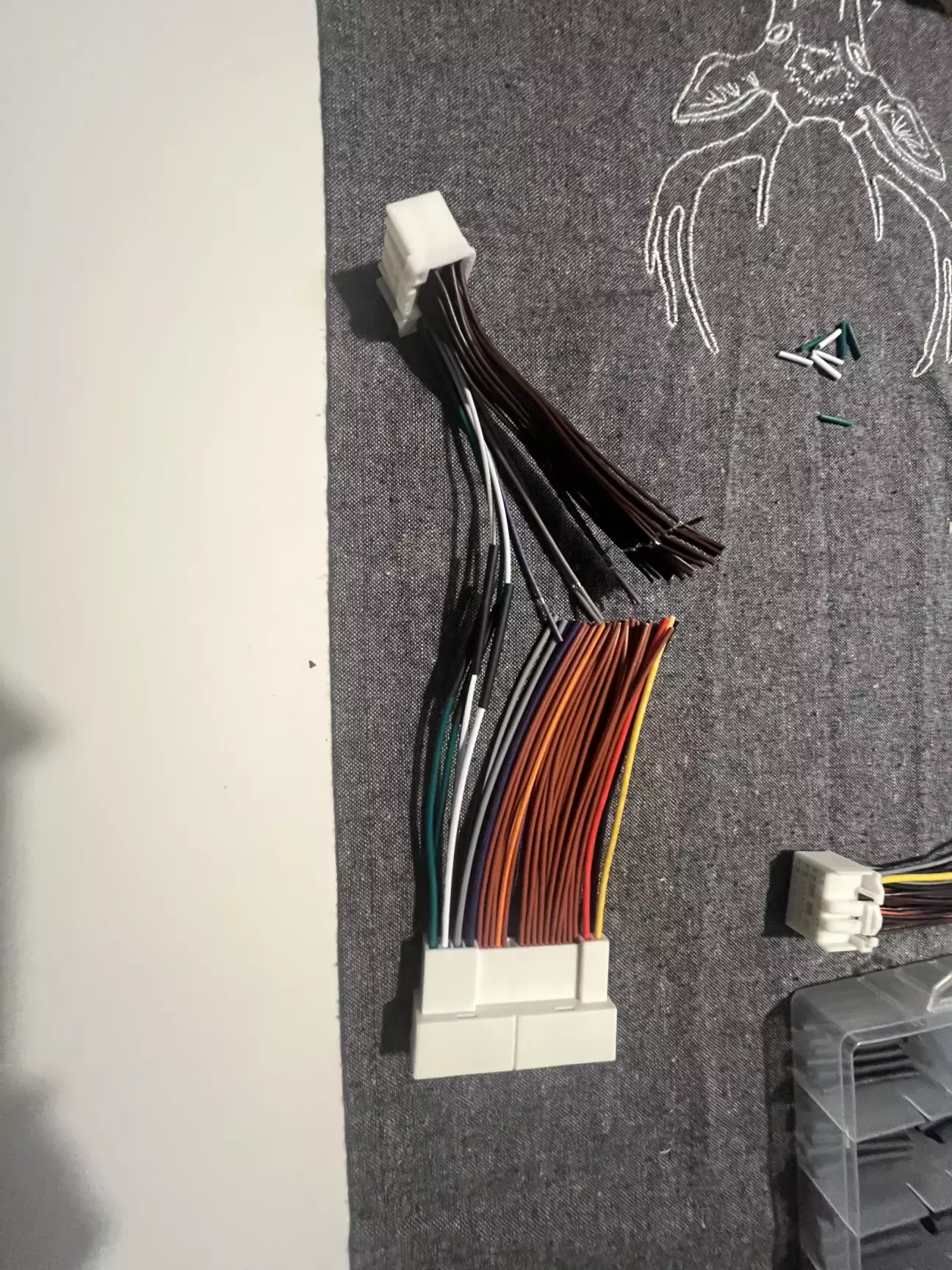

Після того, як прийшли необхідні розʼєми зробив міні перехідник, для встановлення магнітоли.

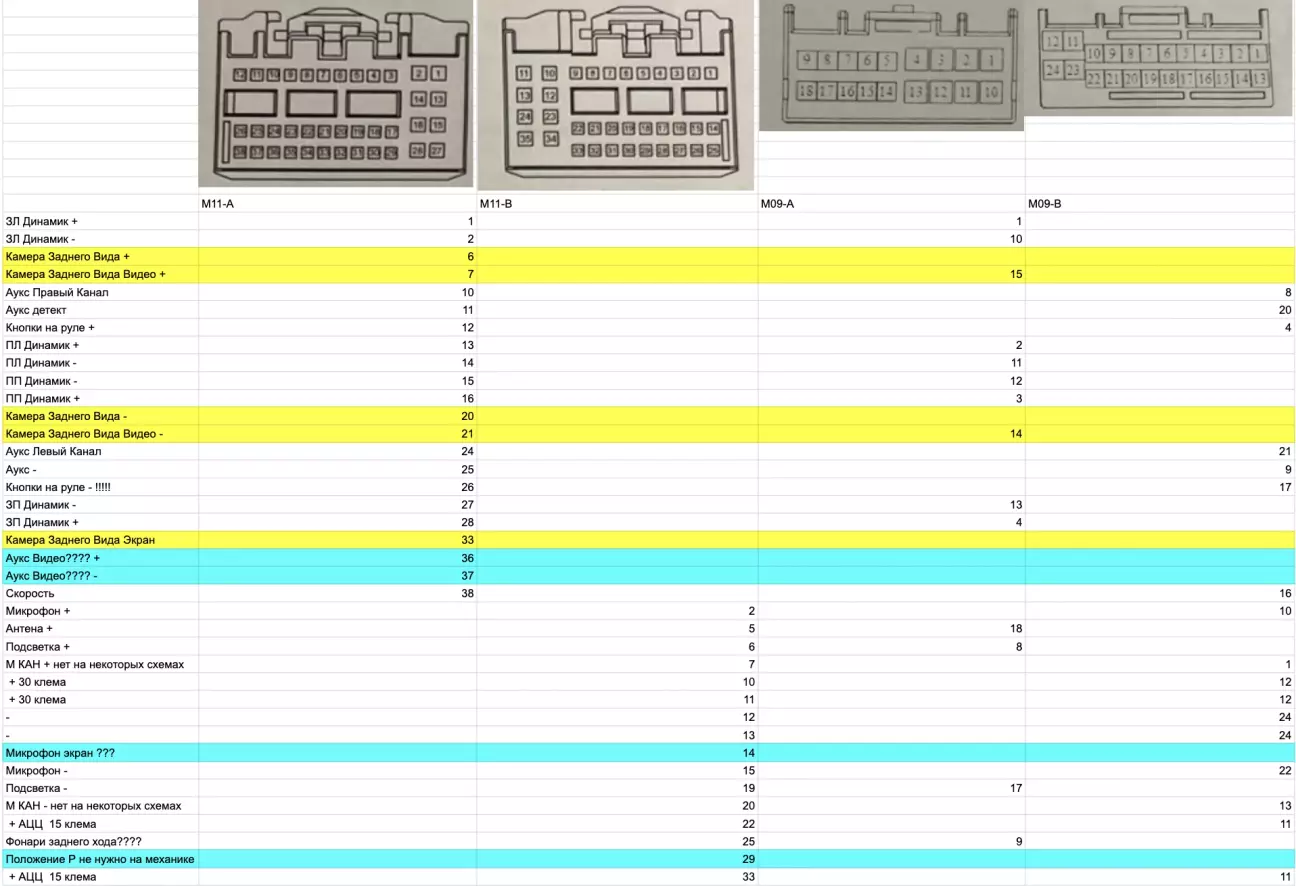

Схема як потрібно робити (з цим велике дякую Андрію та усій спільноті Tucson TL Club Ukraine)

Самим важким процессом тут було розбирання салону. Є велика кількість гайдів як це робити, тож зупинятися тут не бачу сенсу.

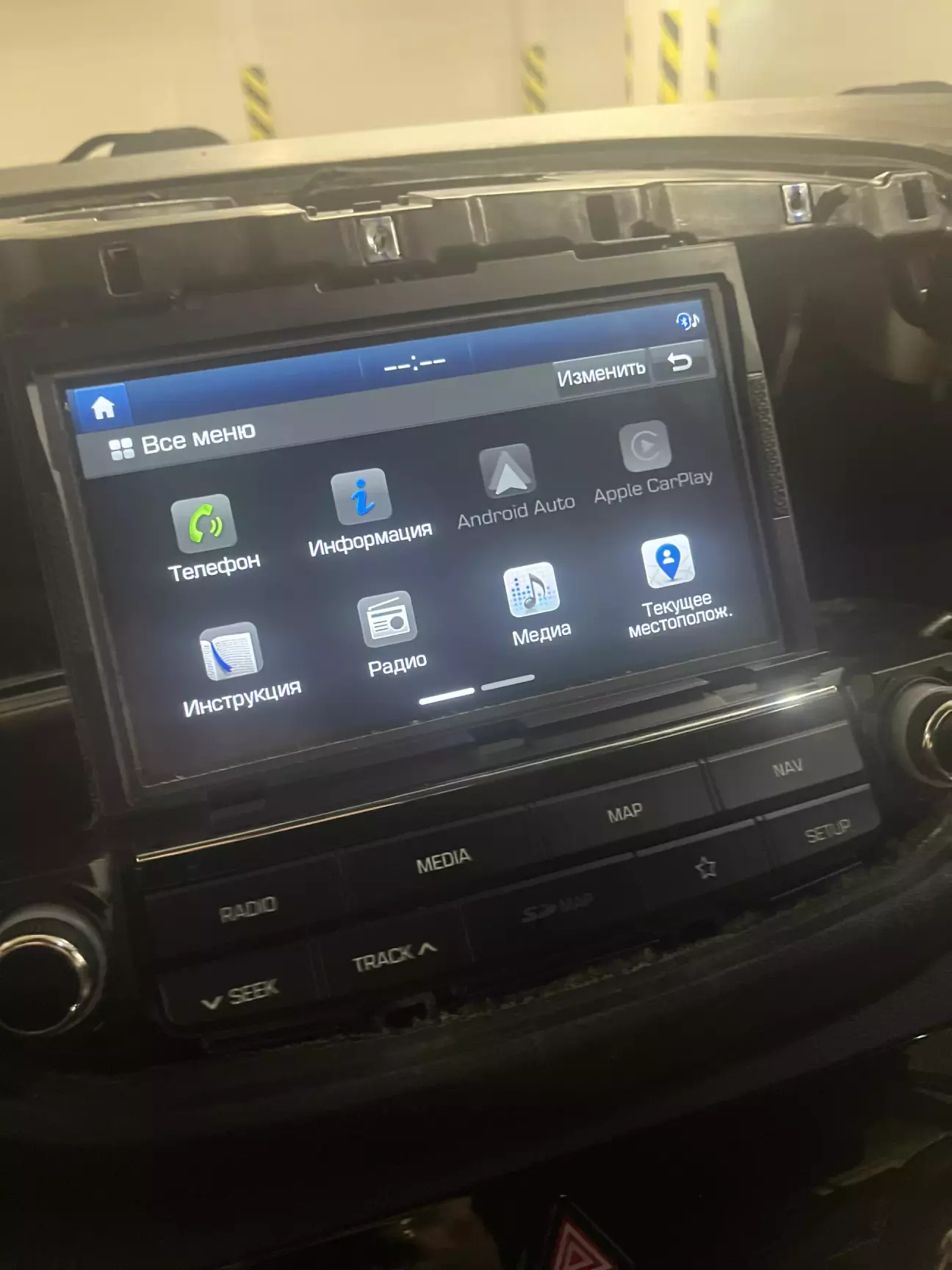

в такому форматі я проїздив декілька місяців, навіть зараз ще не дозбирав, бо хочу ще замінити блок USB.

Далі буде, слідкуйте ;)
