Безрамкове салонне дзеркало з Homelink

Всім привіт!

Давно хотів встановити безрамкове дзеркало, виглядають такі дзеркала дуже сучасно і стильно. Ціна звісно кусається, до того ж інфи по встановленню таких дзеркал на GH я не знайшов, тому не був на 100% впевнений, що вийде його встановити, але вирішив ризикнути. На розборці знайшов дзеркало від CX-5 Signature, до того ж з Homelink (партнамбер TN3969220). Думав, що толку від Homelink буде небагато, адже дзеркало з американського битка, а в США інші стандарти по частотам (там використовується 315Mhz, а не 433MHz, як в Європі), але чим більше кнопок, тим краще - подумав я). В разі чого їх можна буде задіяти для якихось інших цілей.

Дзеркало отримав швидко, і так само швидко прийшло усвідомлення, що болт-он воно не стане, бо в GH пластик навколо дзеркала кріпится за виступи на нозі, і якщо поставити безрамкове дзеркало як є (на п'ятак воно доречі встає нормально), то пластик не стане. Тому вирішив спробувати переставити ногу зі старого дзеркала на нове. Щоб зняти рідне дзеркало, потрібно в спеціальній отвір просунути жорсткий дріт (дріт довелось вигнути дугою, бо мішає датчик дощу), надавити цим дротом на пружину і тягнути дзеркало догори, з цим впорався за 5 хвилин, бо попередньо подивився як це робиться.

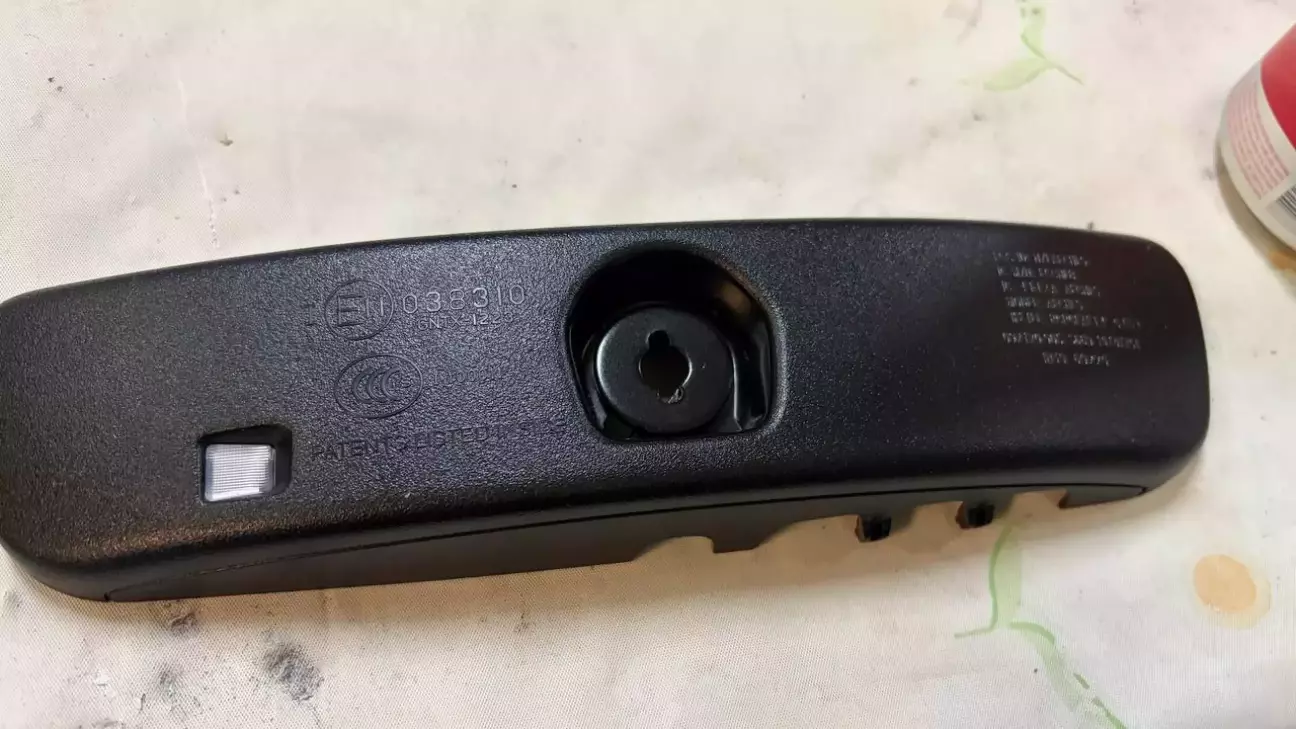

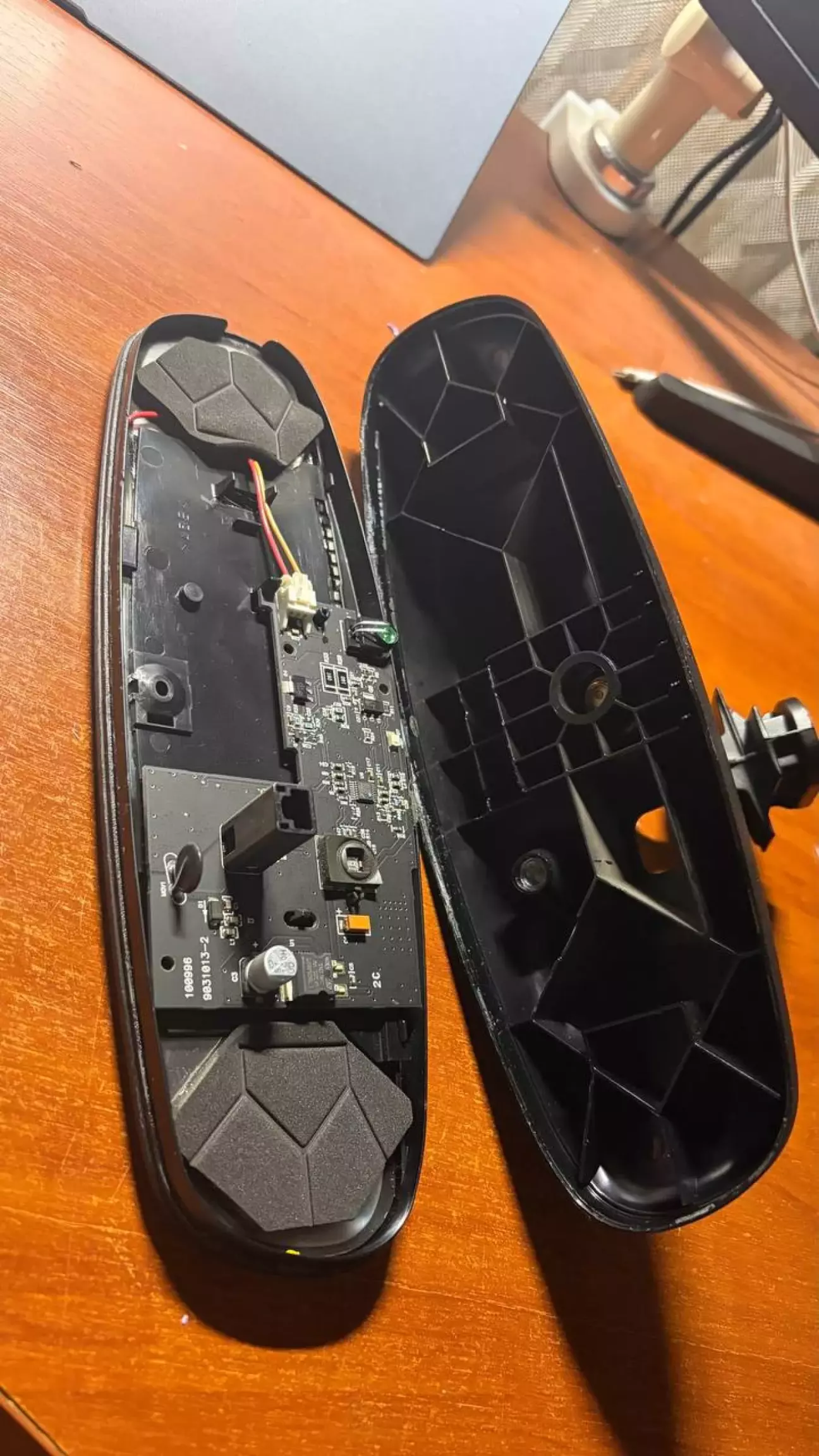

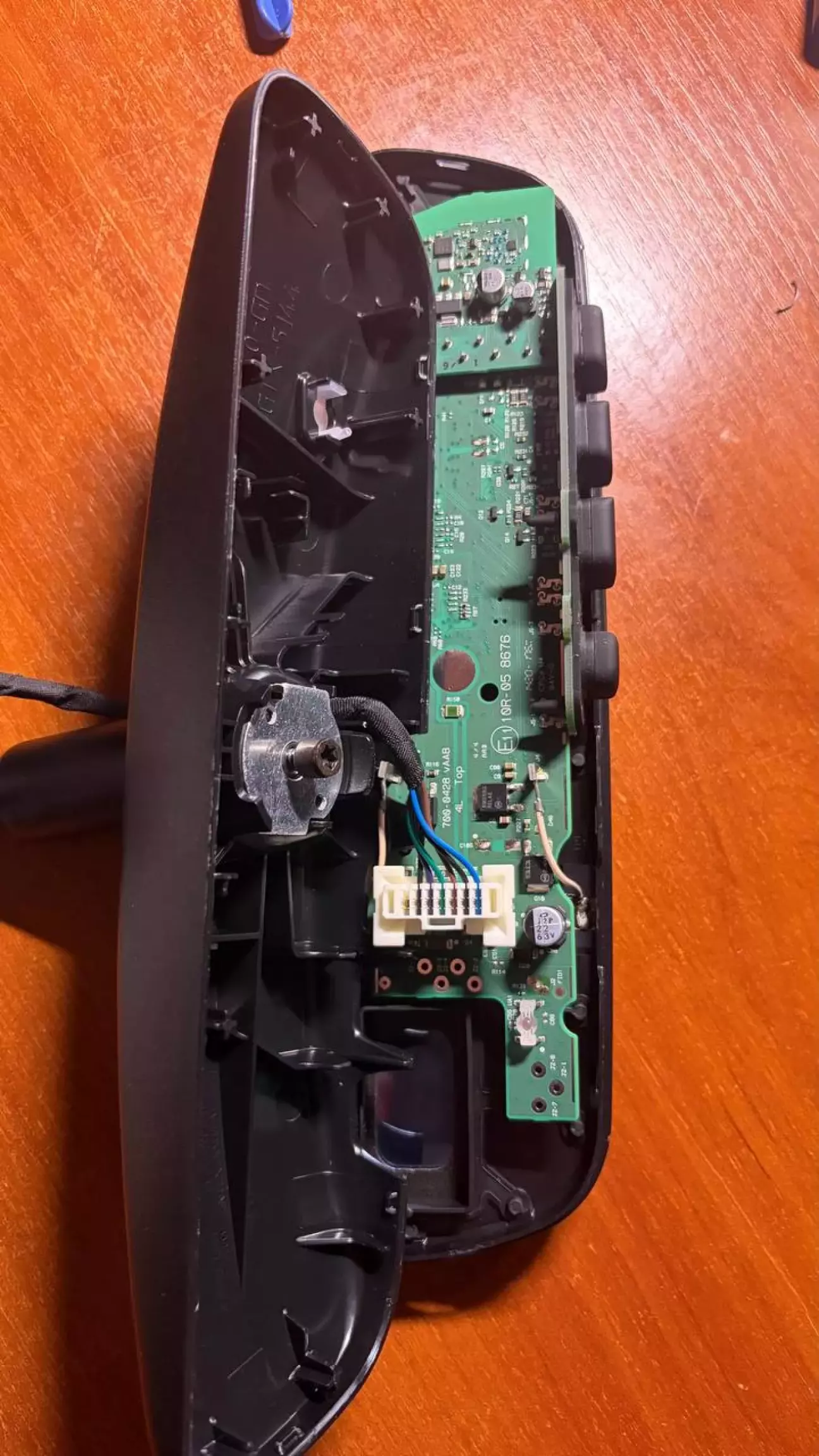

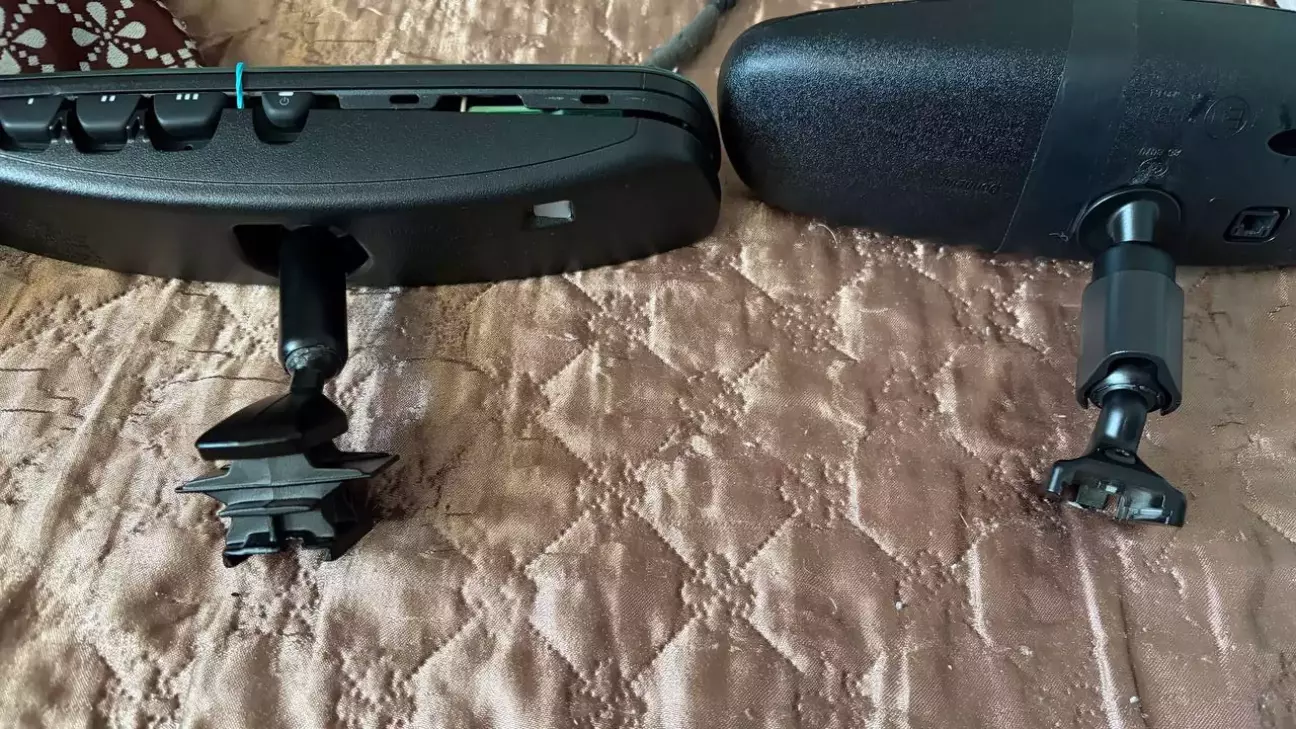

Обидва дзеркала вдалось аккуратно розібрати. Корпус рідного дзеркала склеєний, а безрамкового - на защолках. Прикинув, що буде, якщо переставити ноги:

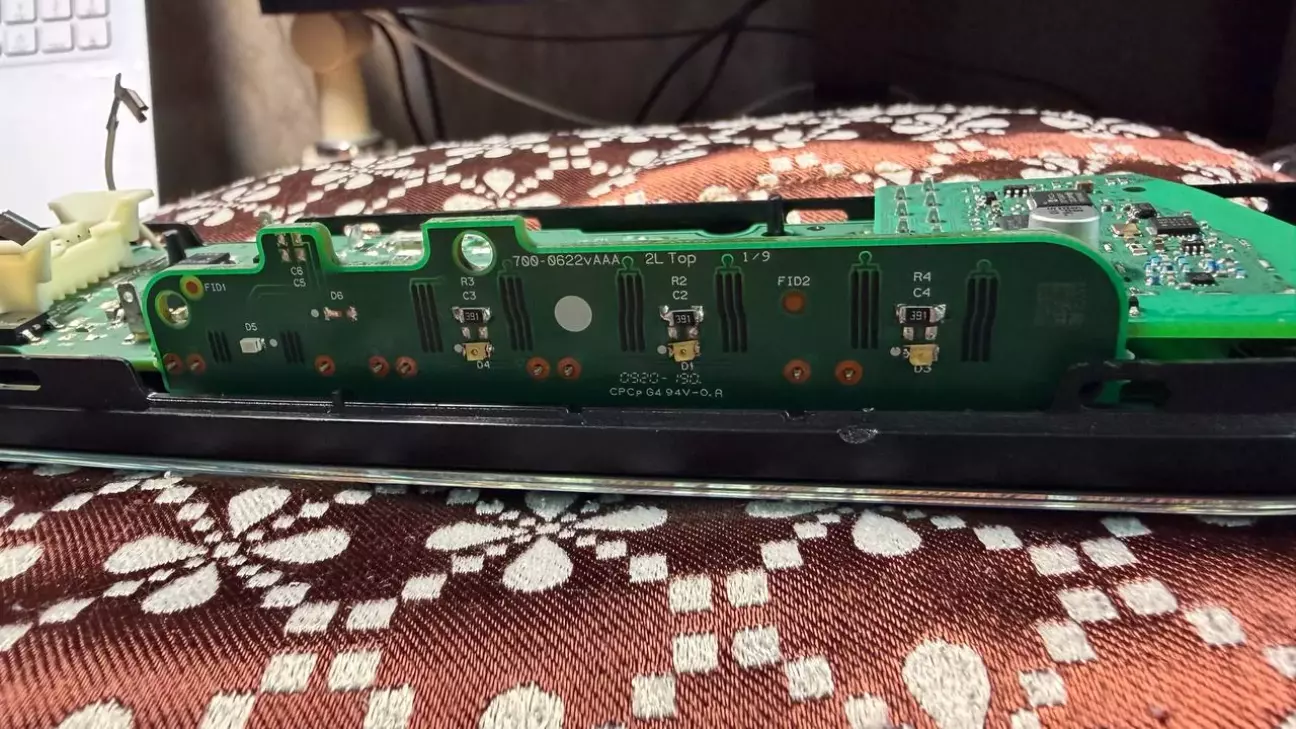

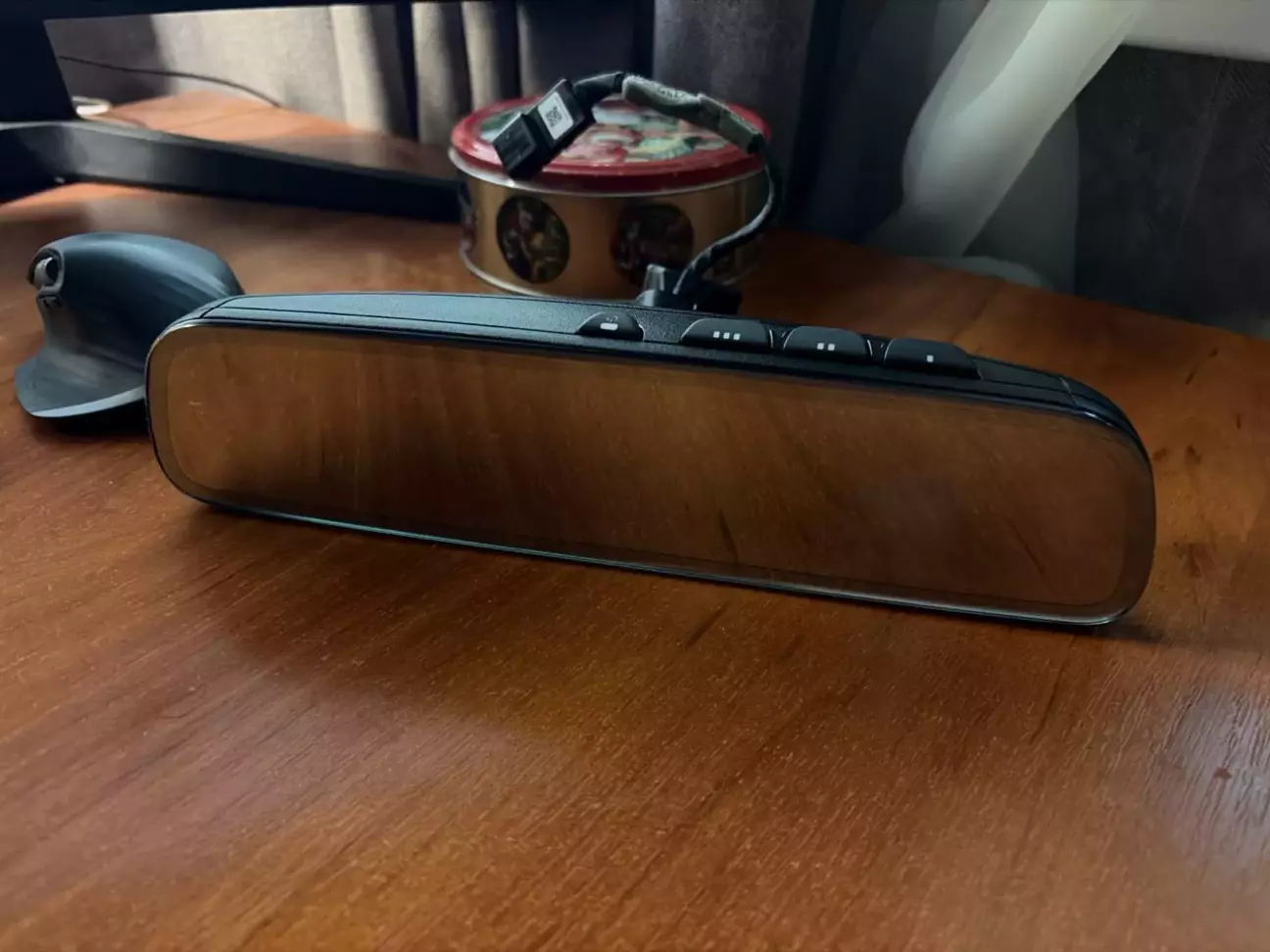

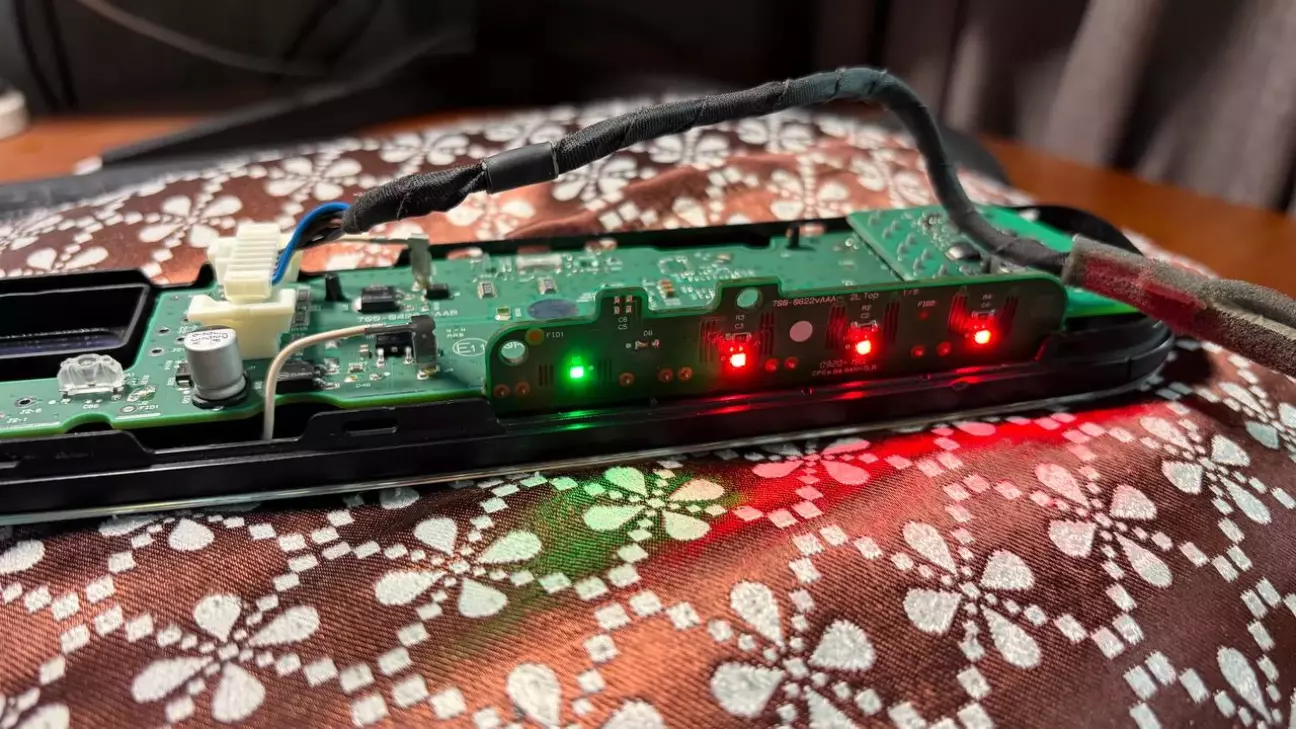

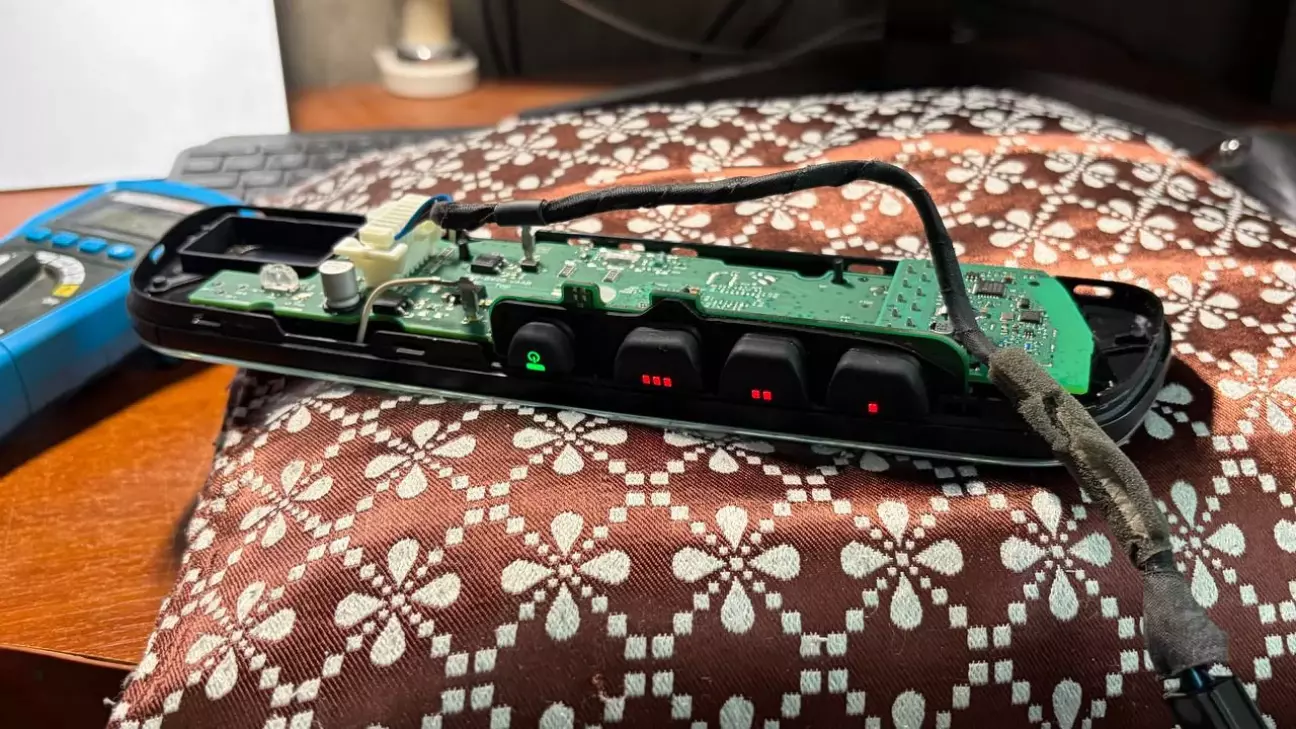

Роздивляючись розібране дзеркало, помітив поржні місця для світлодіодів підсвітки кнопок Homelink, одразу вирішив їх туди додати. Окрім діодів там не вистачало ще деталей, трохи порукожопив, і підсвітка запрацювала, вмикається із запаленням

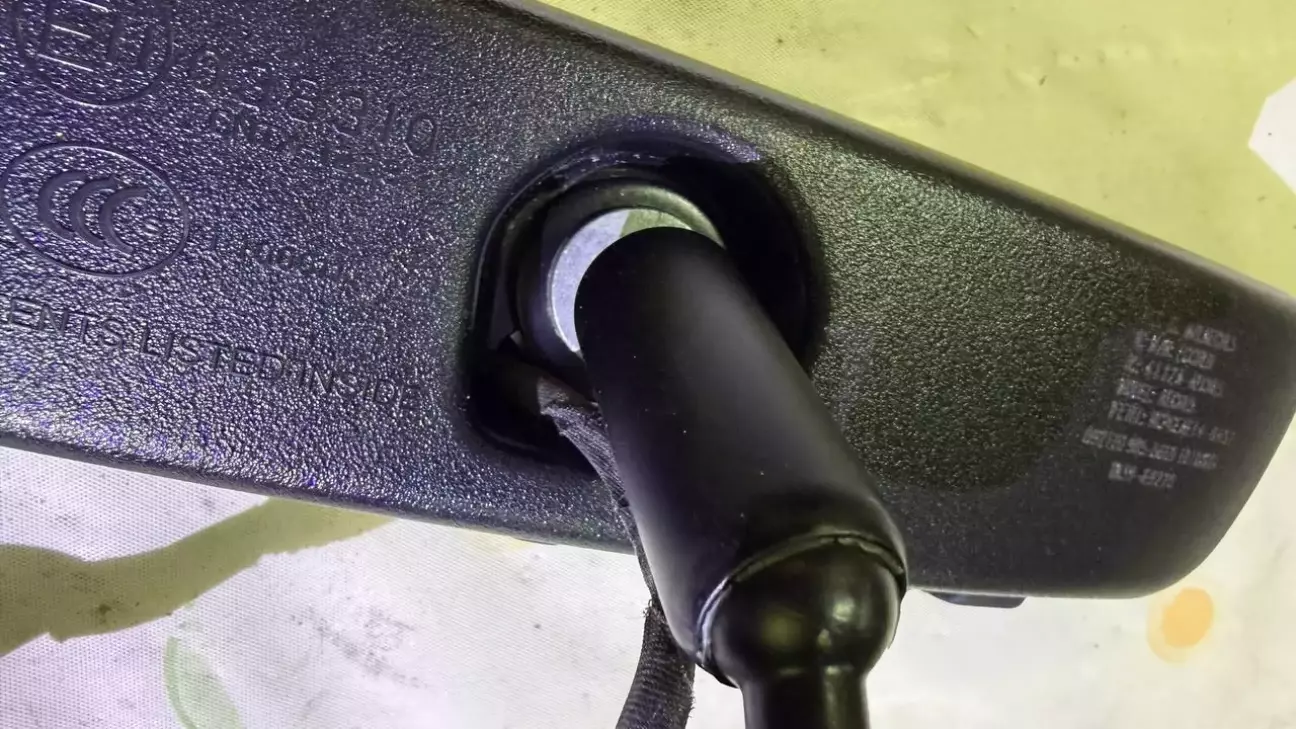

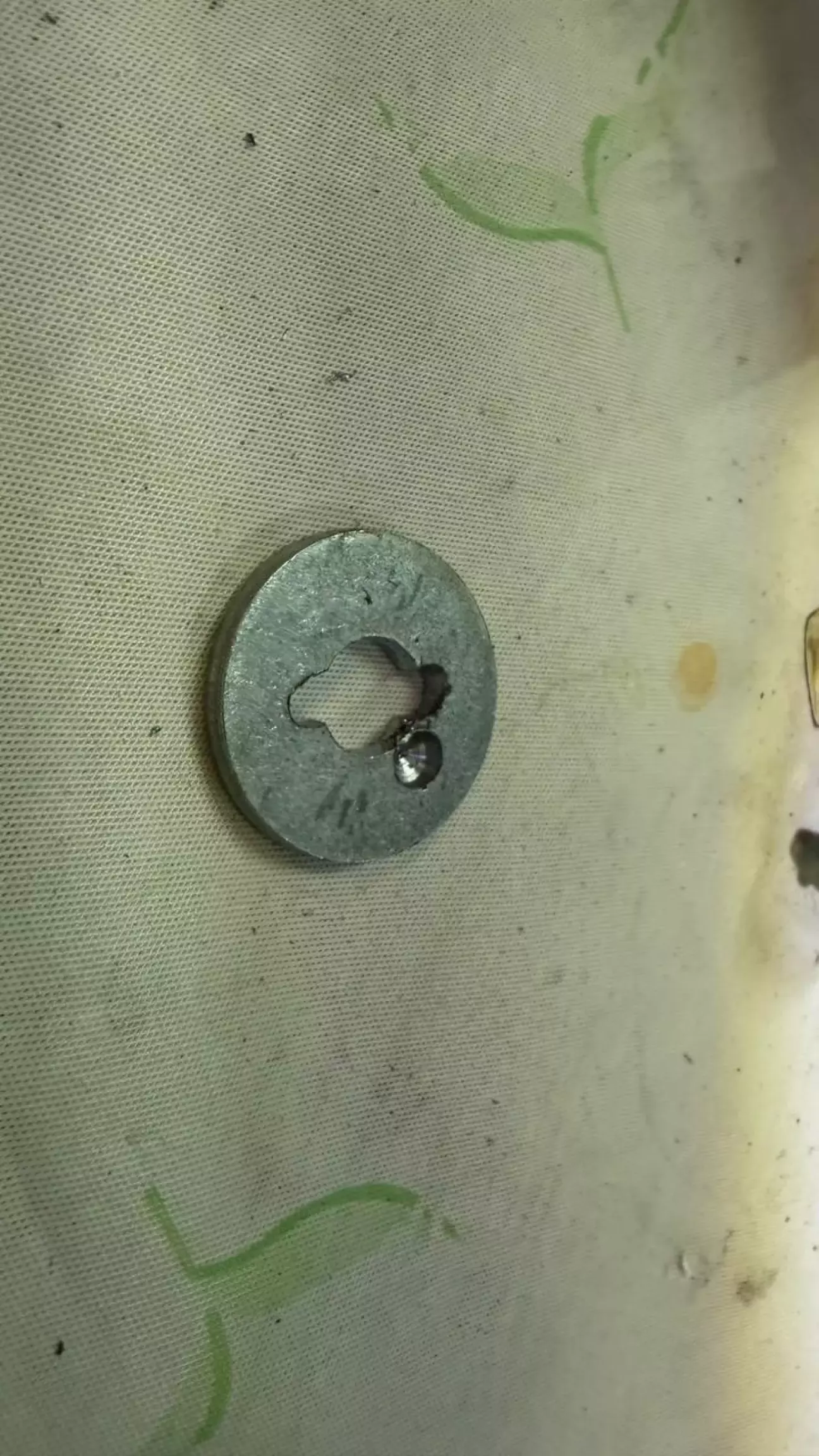

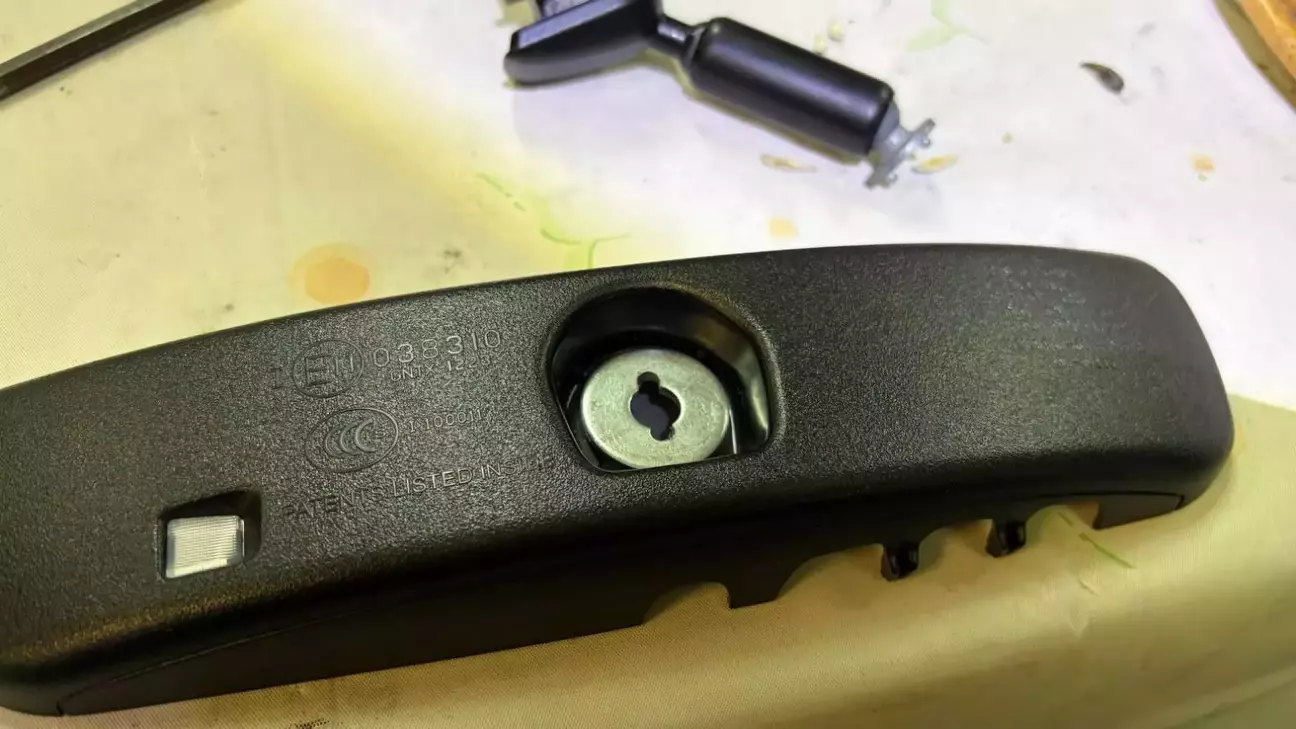

Далі потрібно було трохи доопрацювати ногу, щоб дзеркало міцно на ній трималось, бо нога від рідного дзеркала мала меншу площу контакту. Знайшов підходящу шайбу, зробив пропити під виступи на нозі і отвір під виступ на корпусі дзеркала. Нога стала чудово, як рідна) Тримається навіть краще, чим рідне дзеркало, яке мало в мене невеликий люфт у місці кріплення ноги до корпусу.

Далі лишилось підключення. Розпіновку дзеркала знайти було непросто... В роз'ємі дзеркала 6 дротів, але підключити треба лише 4 (інші 2 дроти використовуються для затемнення бокових дзелкал в CX-90):

• Синій - ACC (автозатемнення)
• Чорний з червоною полоскою - +12В (для Homelink) - я його підключив теж до ACC щоб не тягнути додатково дріт
• Зелений - задній хід
• Чорний - маса

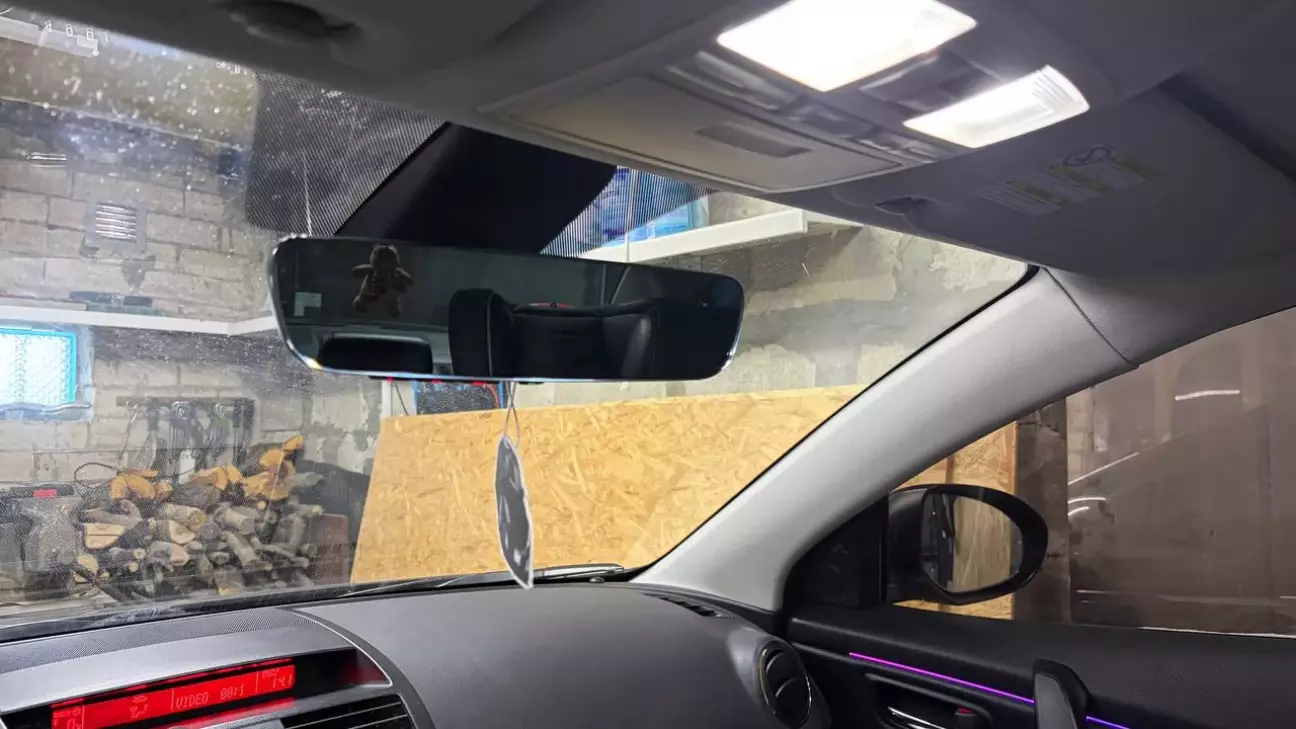

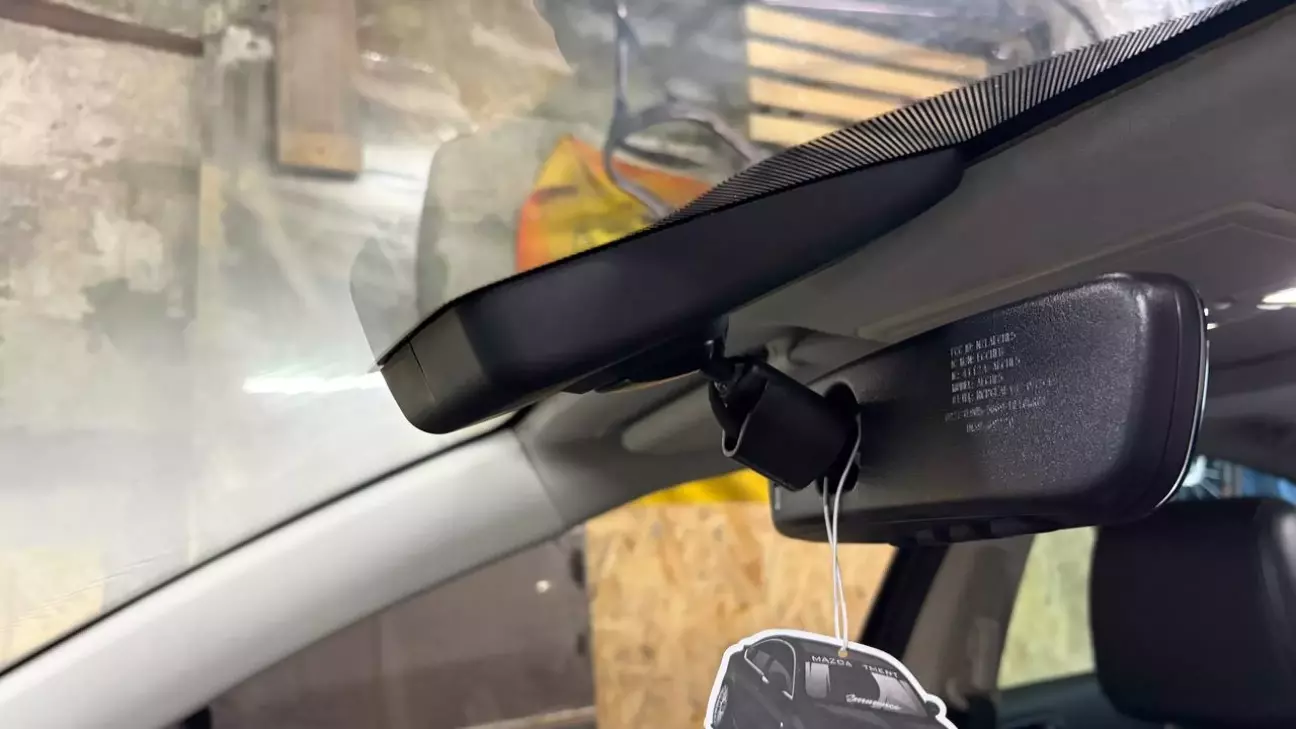

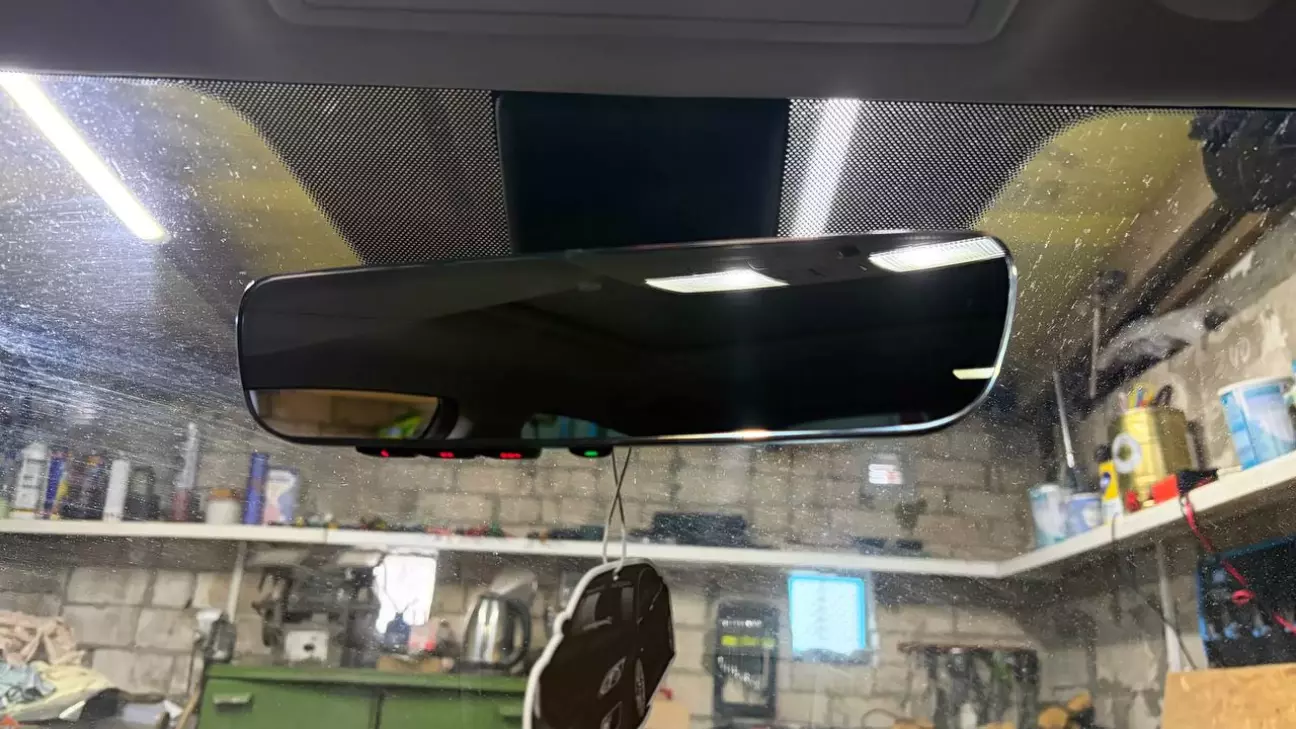

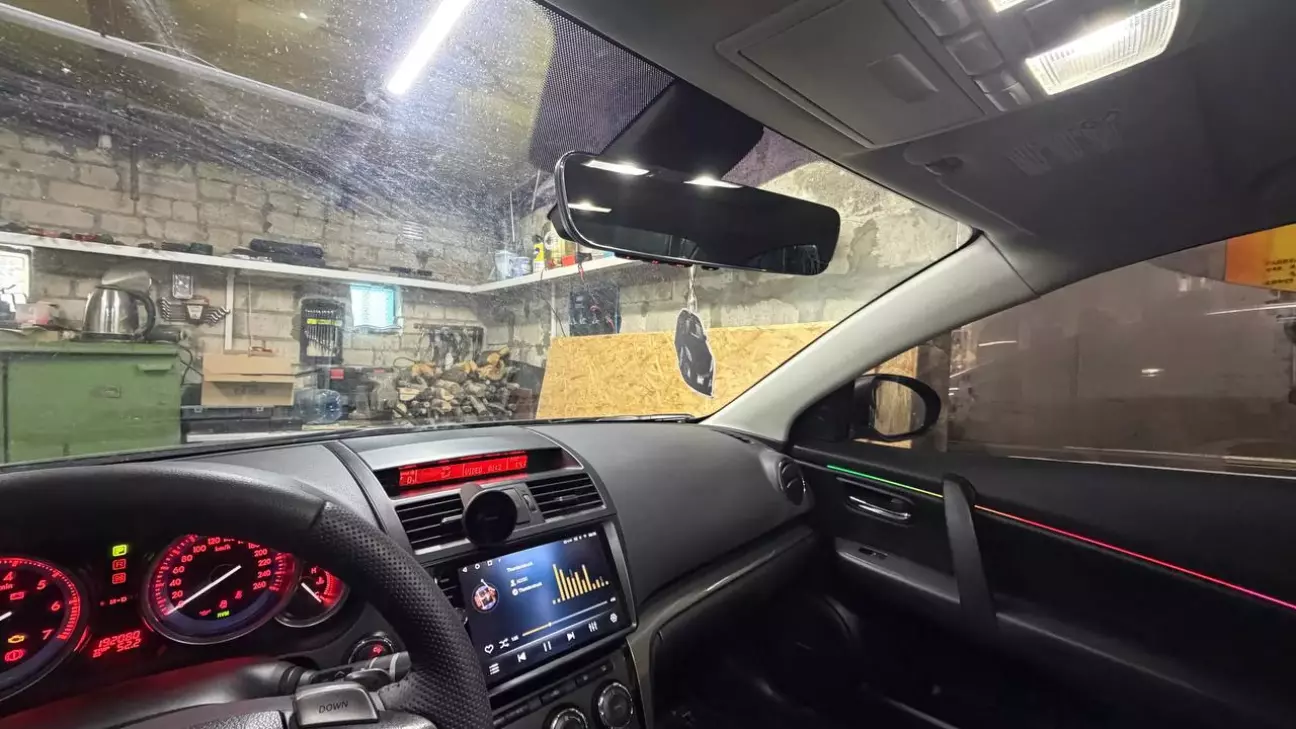

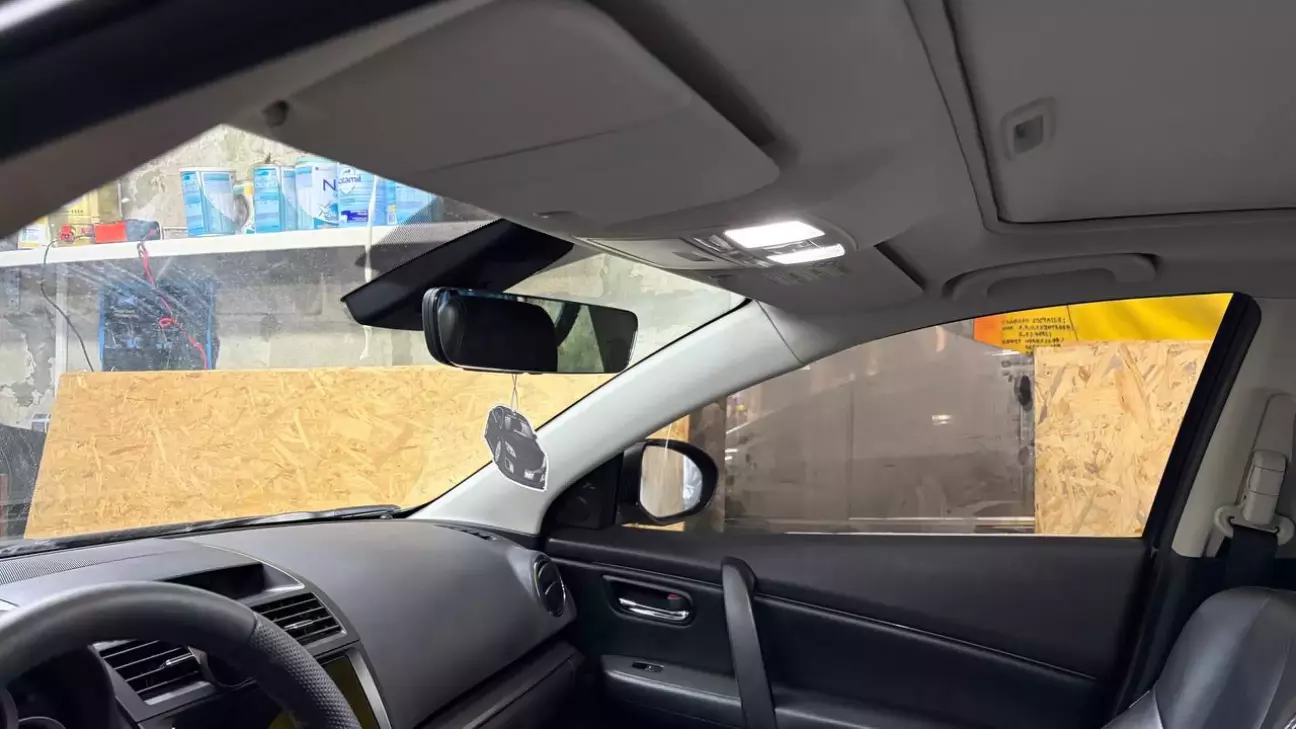

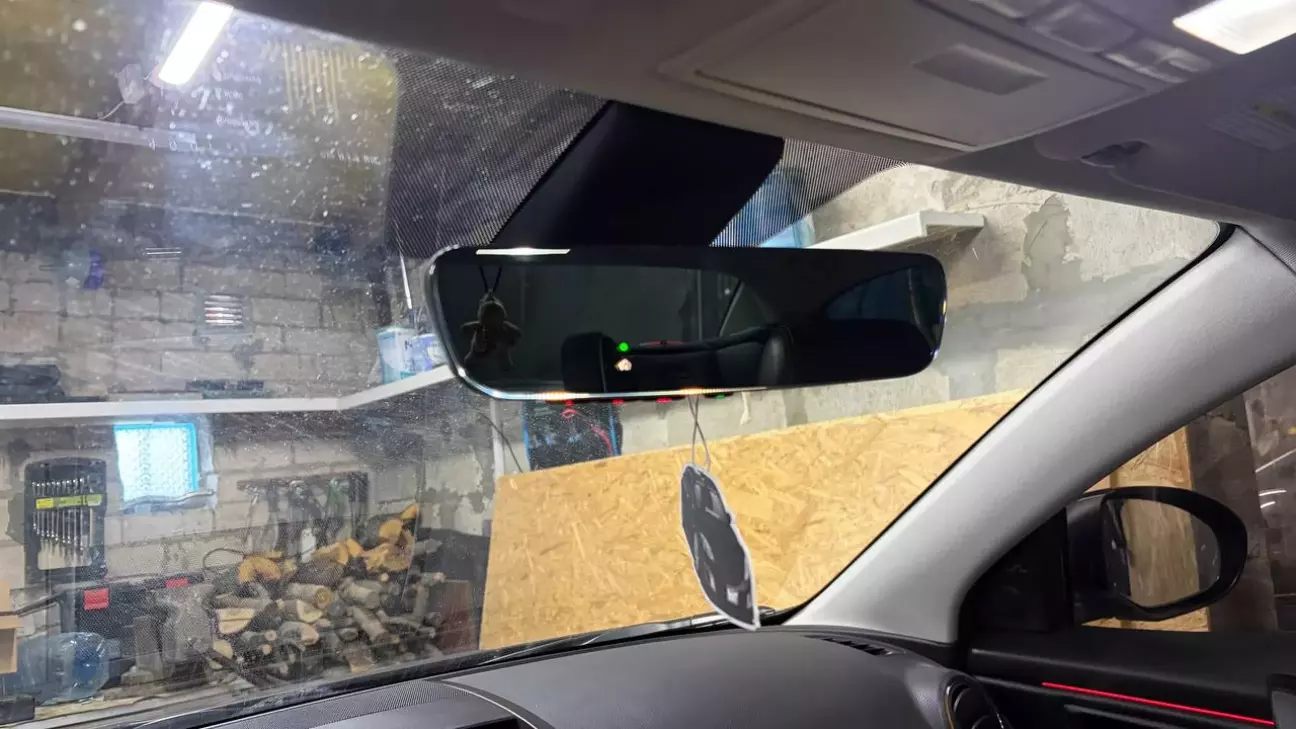

Підключив все до проводки рідного дзеркала, встановив нове дзеркало і пластик. Ось так виглядає кінцевий результат:

Вигляд просто супер, дуже задоволений. Крім цього виявилось, що Homelink в моєму дзеркалі вміє в 433Mhz - вдалось запрограмувати брелок ввімкнення світла перед гаражем, це для мене прям сюрприз, дуже зручно.

Ось таке доопрацювання... наче дзеркало і дзеркало, але я дуже кайфанув)
