Update #49. S524A Адаптив. Part 1

BMW E46 Coupe Facelift - перше авто компанії на якому зявилась опція AHL Adaptive HeadLight. Адаптивне освітлення поворотів.

Рідкісна штука. Ну звичайно я її захотів собі. Пошуки тривали майже 3 роки. І нарешті я знайшов пару фар які мене +- задовольнили.

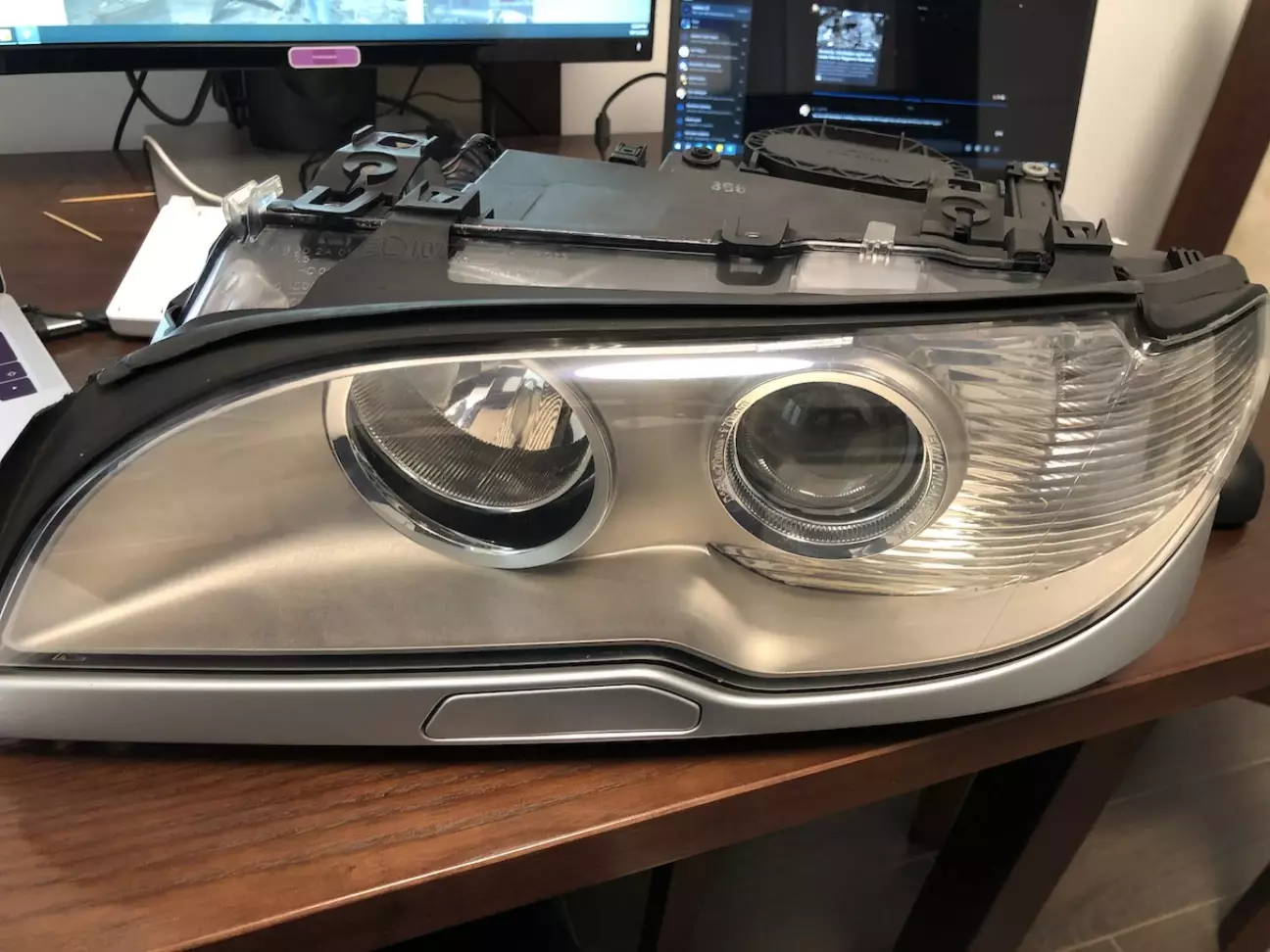

Вони були комплектні, зі всіма блоками (Xenon + SMC), з білими поворотниками + усі кріплення були на місці, ну і заповітний напис Dynamic Xenon.

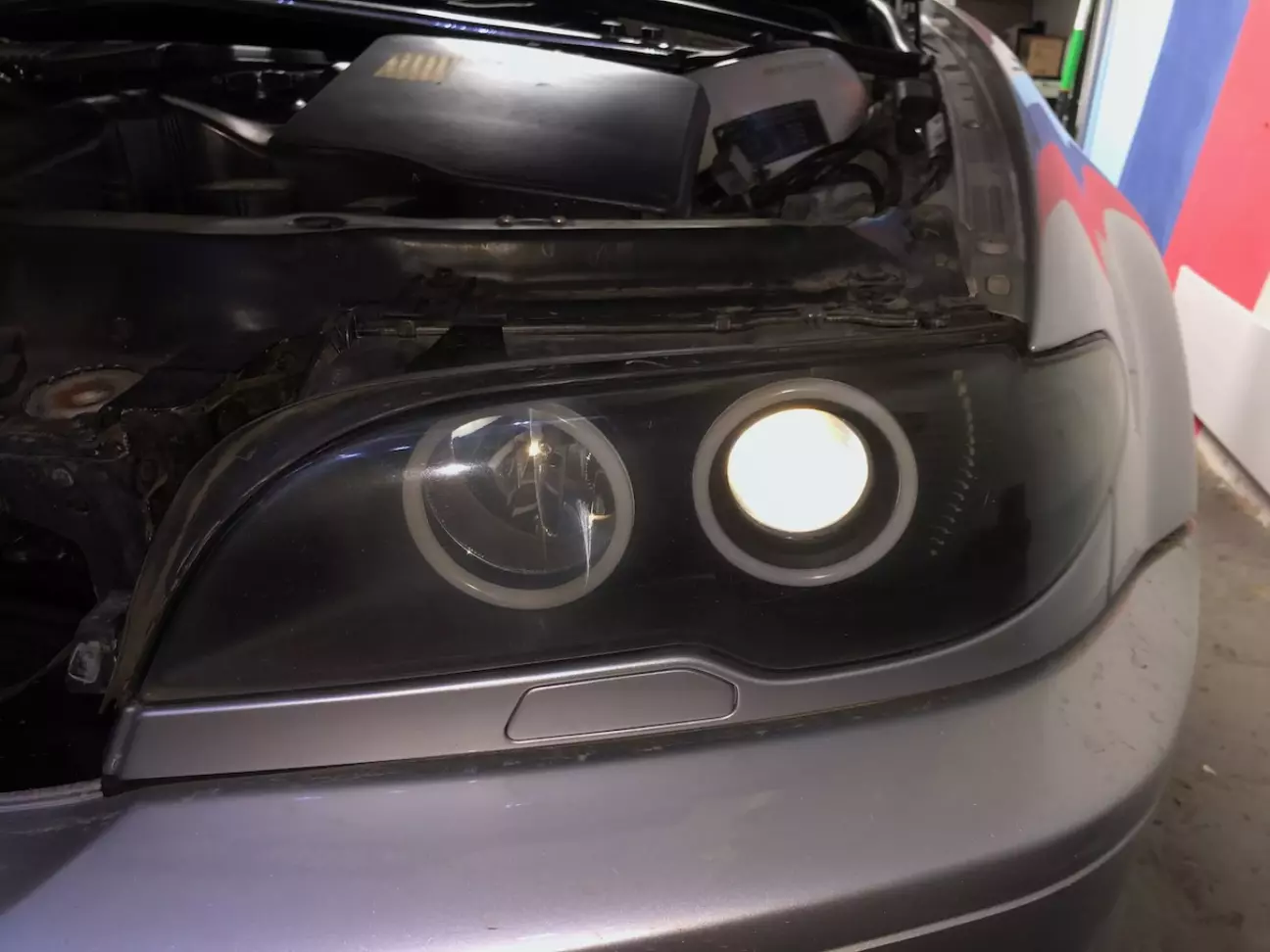

Мінусом конкретно для мене було те що вони були з опцією TITAN, тобто задній фон фари - сірого кольору. Багато хто ганяється за цією опцією, але мені більше подобалось коли фон фари чорний. Та я знав що фари полюбому підуть в перепаковку. На моїх фарах були ангельські очка (та, я знаю що по заводу на e46 Ніколи не ставились Angel Eyes, і навіть знаю людей які вважають це колхозом, бо може воно так і є) але це моя машина і я роблю з нею те що Мені подобається.

Я подумав що раз ставлю таку опцію яка була в новіших кузовах bmw, то і стиль ангельских очей треба теж брати від новіших кузовів, але так щоб зберегти відсилку до поточного покоління кузова. Вибір впав на Crystal Led зі зрізом внизу.

Я віддав фари на перепаковку, пофарбування фону і встановлення ангельских очей. Не хотів щоб з фари стирчали якісь провода, тому купив лампочки габаритів, відламав від них скло і припаяв проводку очей до основ. Тепер штатною проводкою ангельські очі підключаються в розєм габаритів і кодуються NcsExpert'ом.

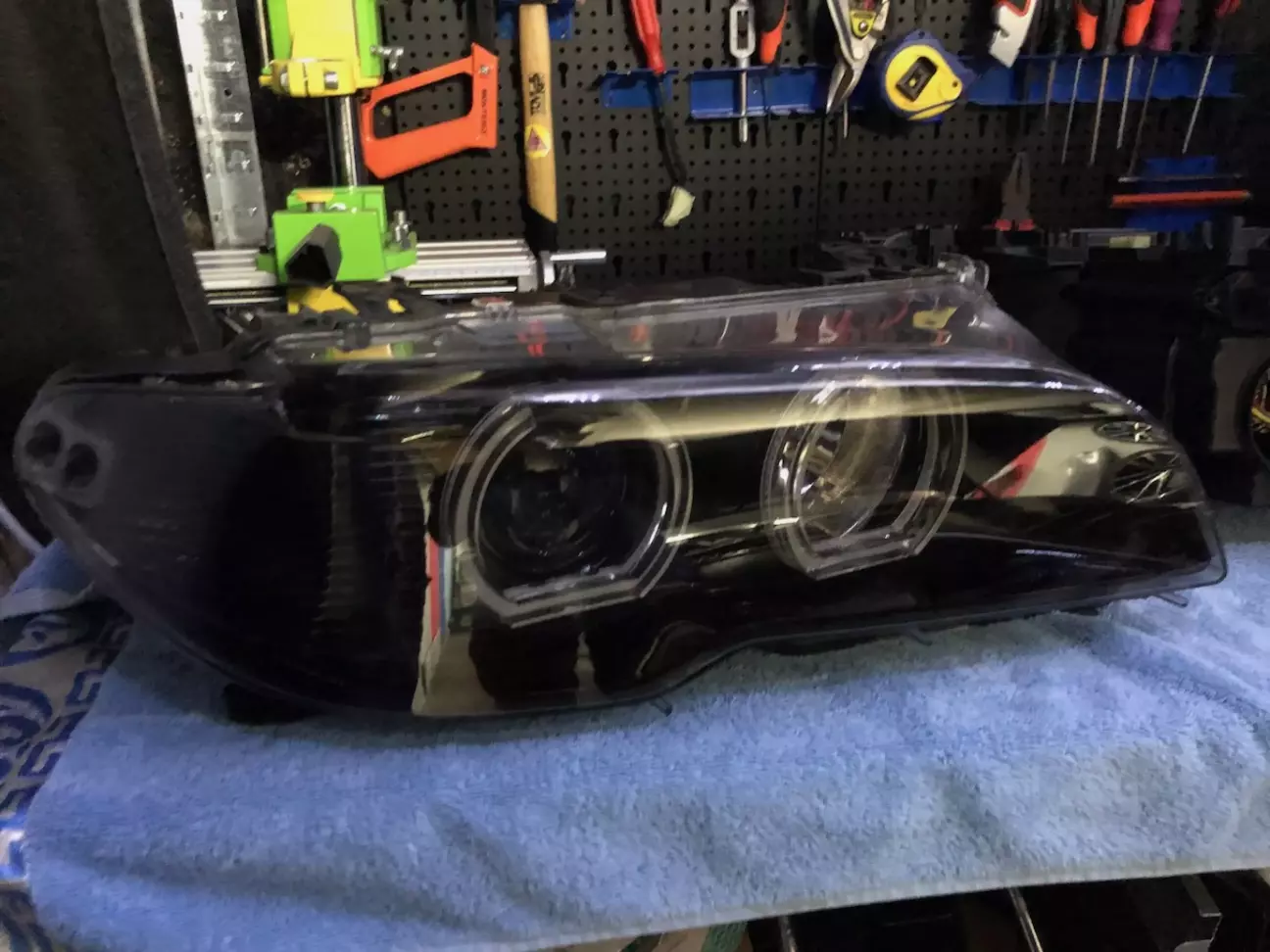

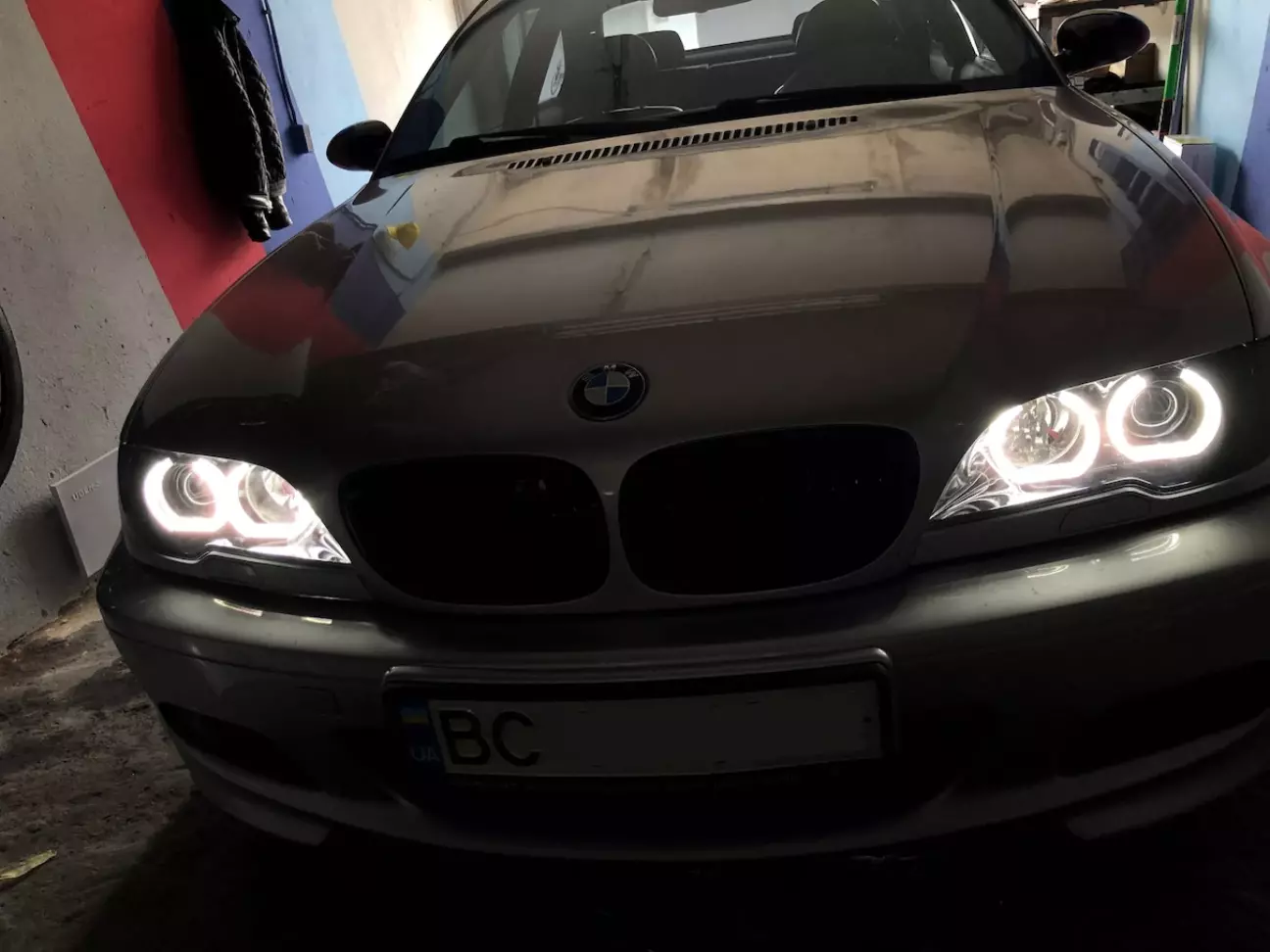

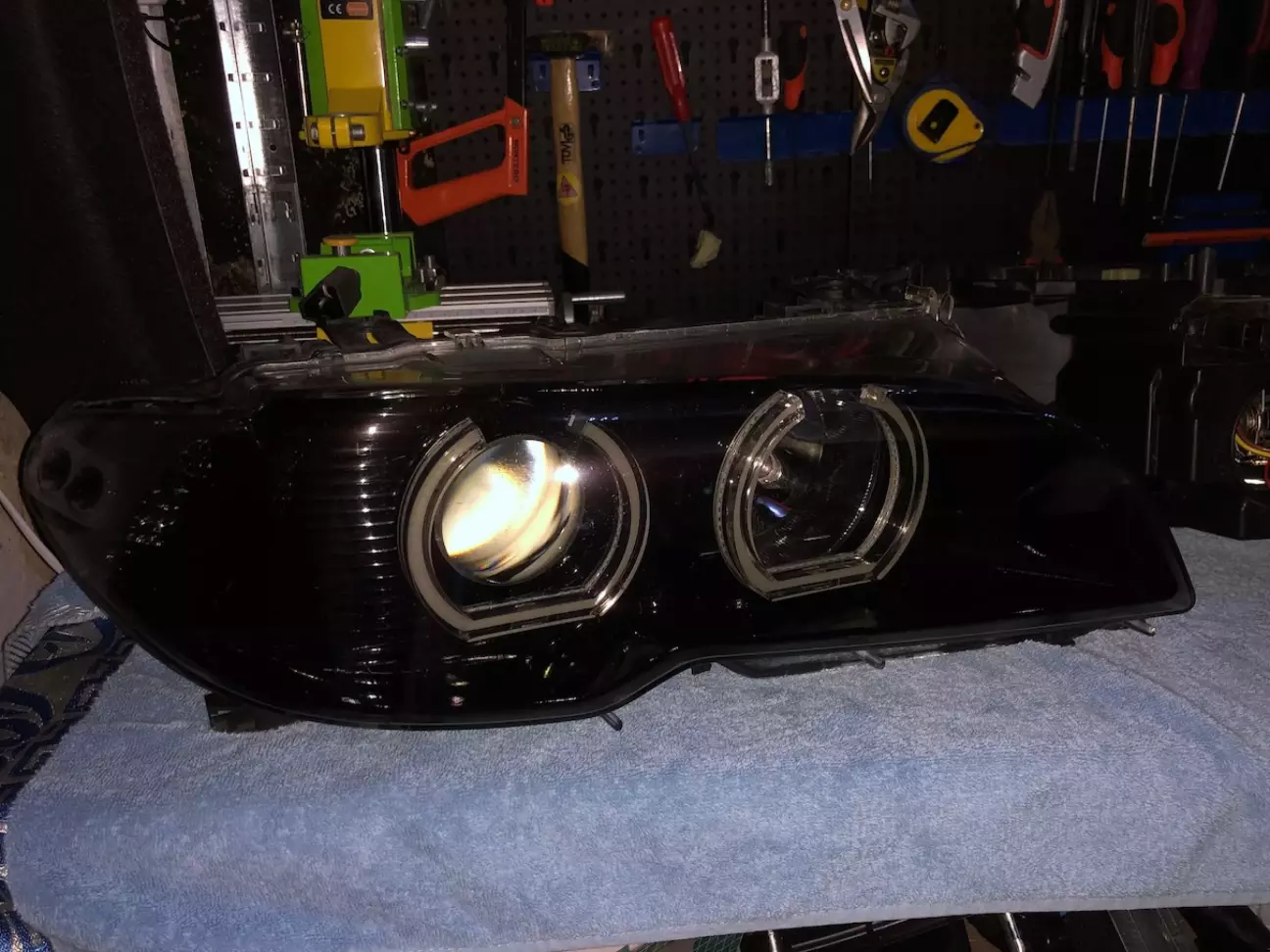

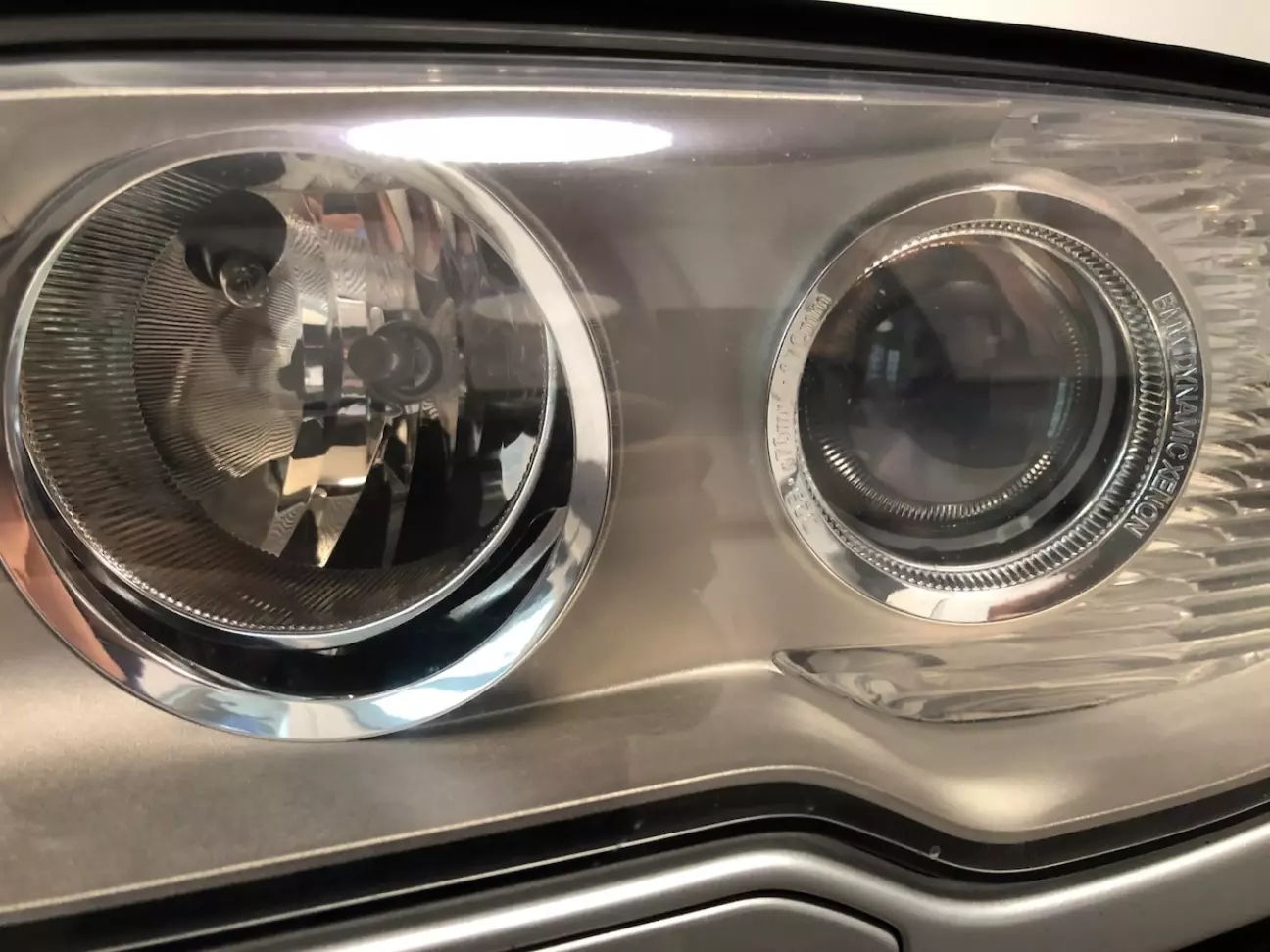

Результатом стали такі фари:

Наступними компонентами був Головний блок управління світлом LCM, і сам модуль AHL який брав на себе управління рухом фар, не тільки з боку в бік, але й перебирав на себе функцію вертикального управління з датчиків на ричагах, якими до цього керував блок LCM.

Знайти блок LCM з підтримкою адаптиву виявилось тою ще задачею, бо вони ставились лише на ті авто де фари були адаптивні, а їх як ми памятаємо не так вже і багато було випущено.

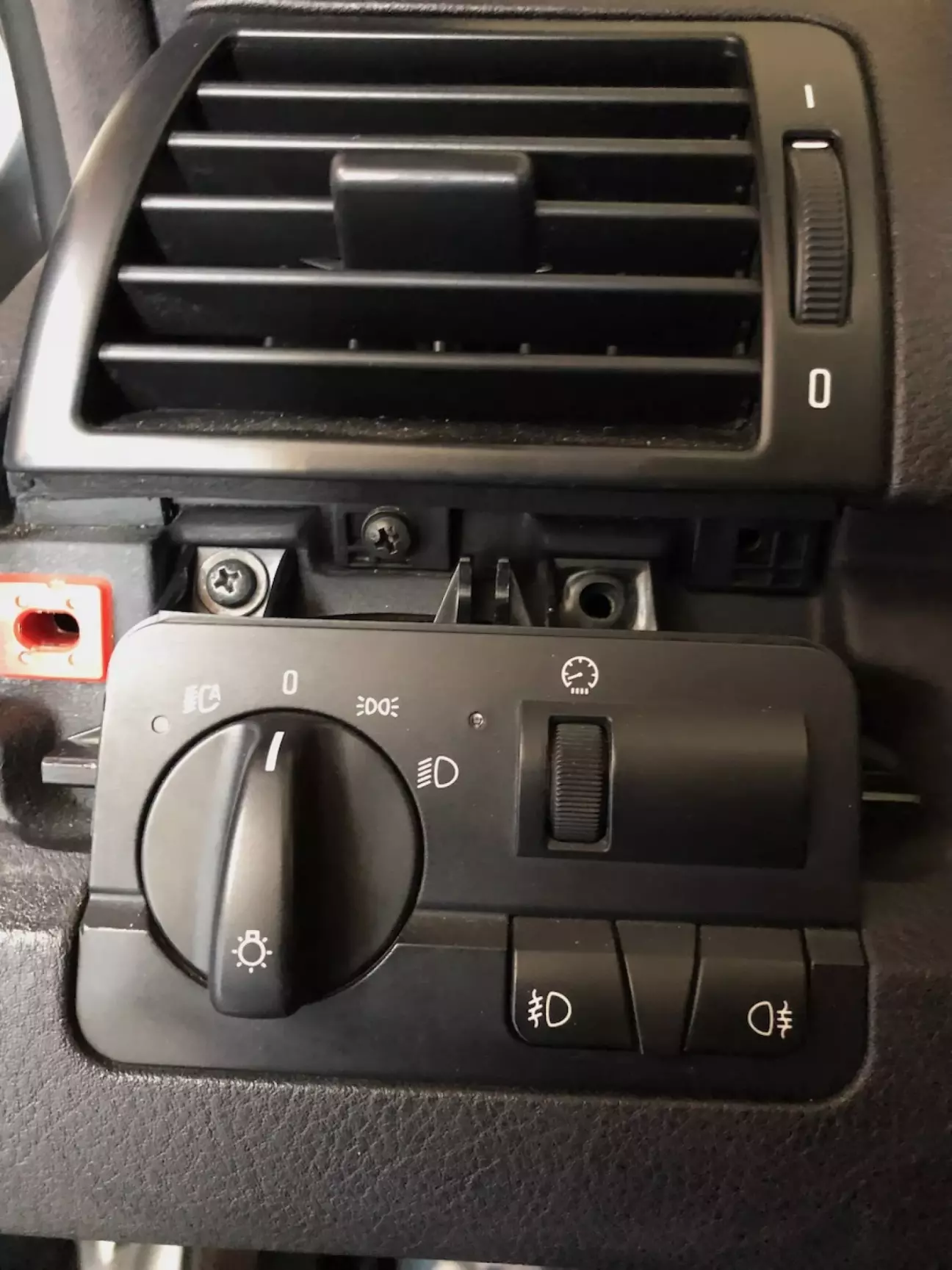

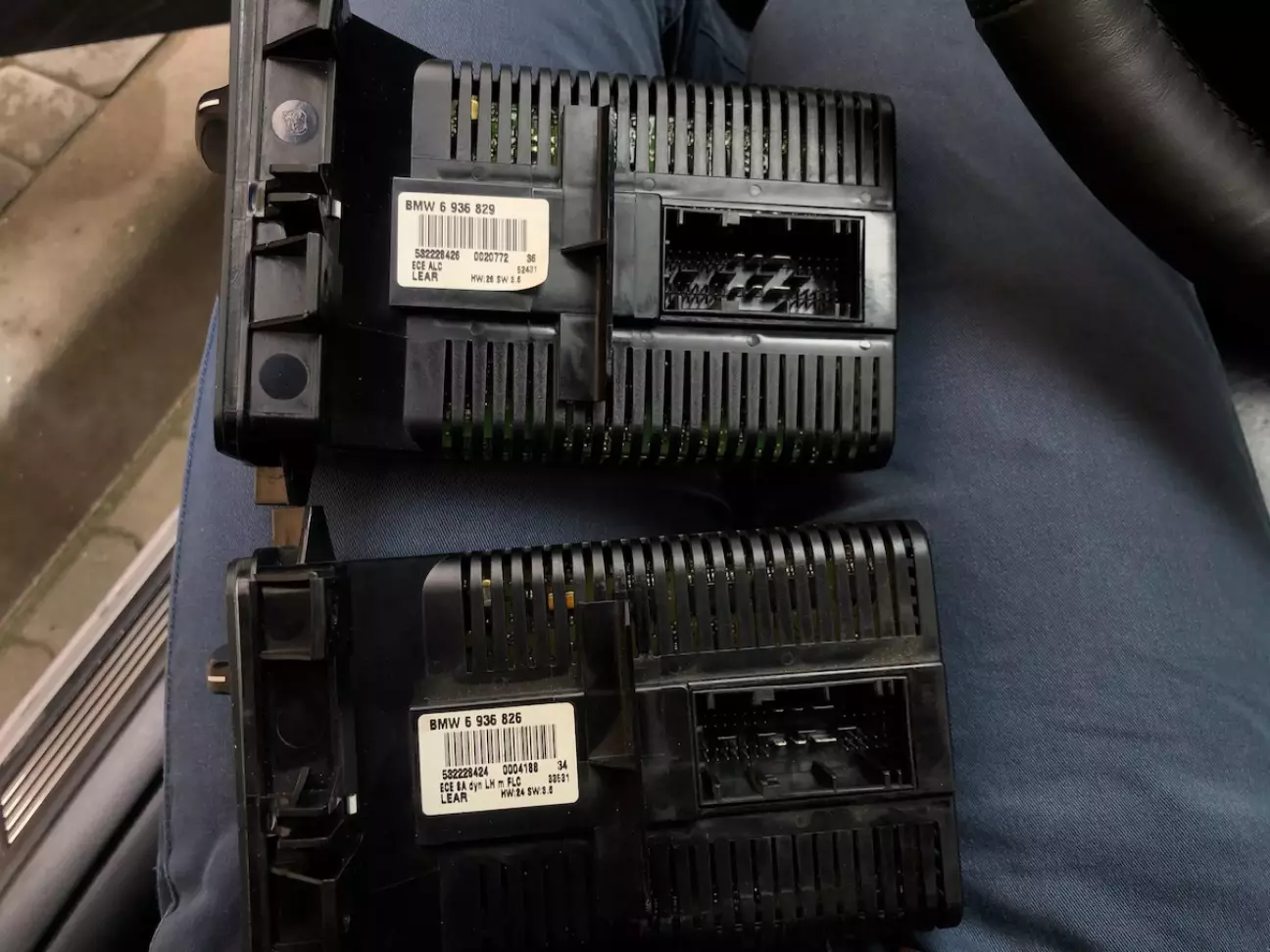

Мій рідний блок - на вихід:

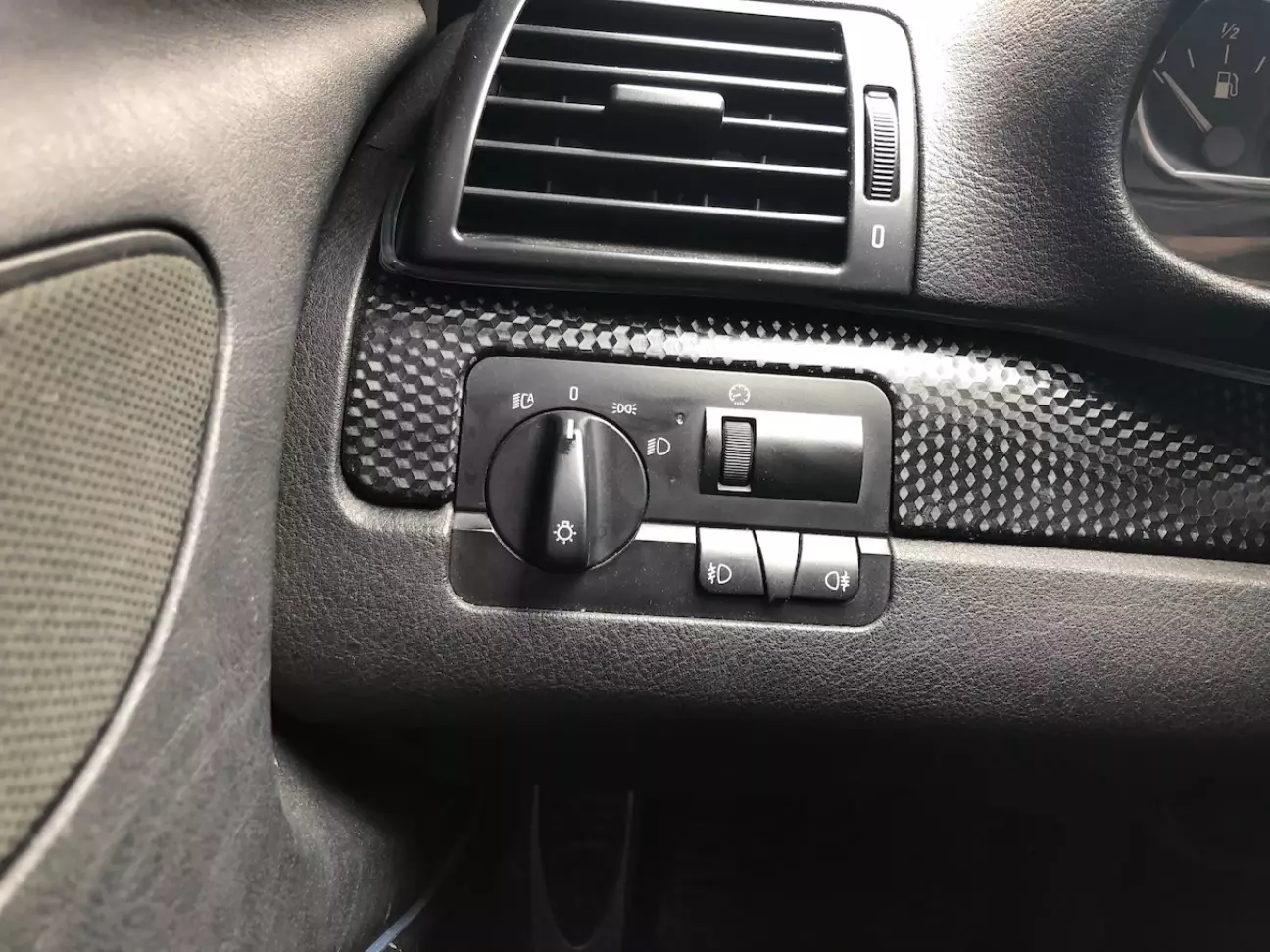

Новий блок:

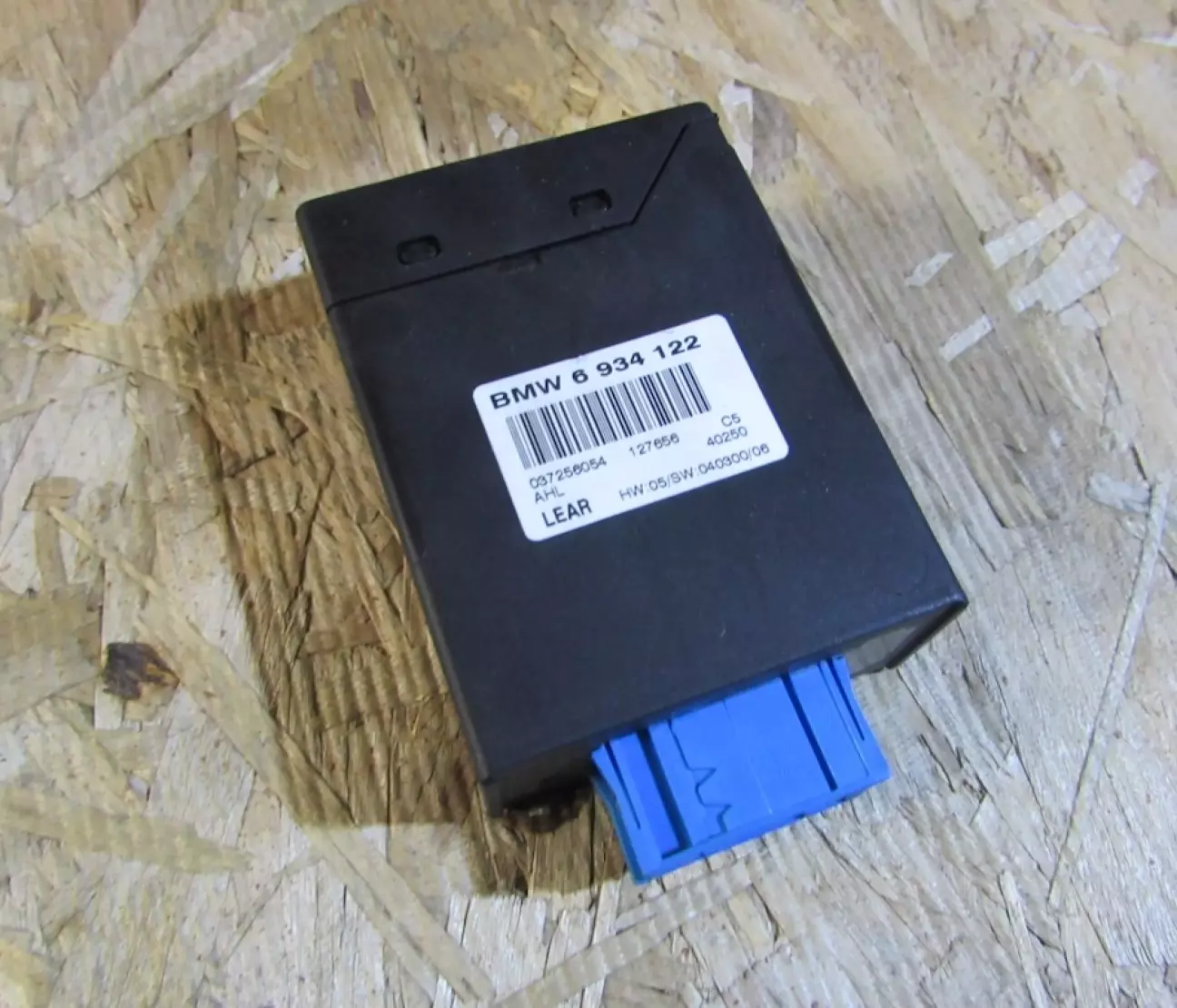

Наступним блоком який треба було доставити був блок AHL

їх багато є на ebay, я купив перший який попався. (забігаючи на майбутнє це виявилось помилкою)

Перепінував розєми фар, перепінував розєм LCM, докинув нові провода lin шини на блок AHL, can шину на блок AHL.

Прописав в блоці LCM опцію адаптиву через NcsExpert.

І... нічого не відбулося. Фари не виходили на звязок.

Тобто самі лампочки працювали, вмикались, вимикались, ближнє-дальнє, ангельські очі. Але фари не повертались. І навіть зникла перевірка вертикального регулювання при старті авто. І найгірше те що фари застигли в положенні - коли пучок світла світить на зустрічну полосу.

Я перевірив мною проведену проводку по 10 разів і нічого не знайшов.

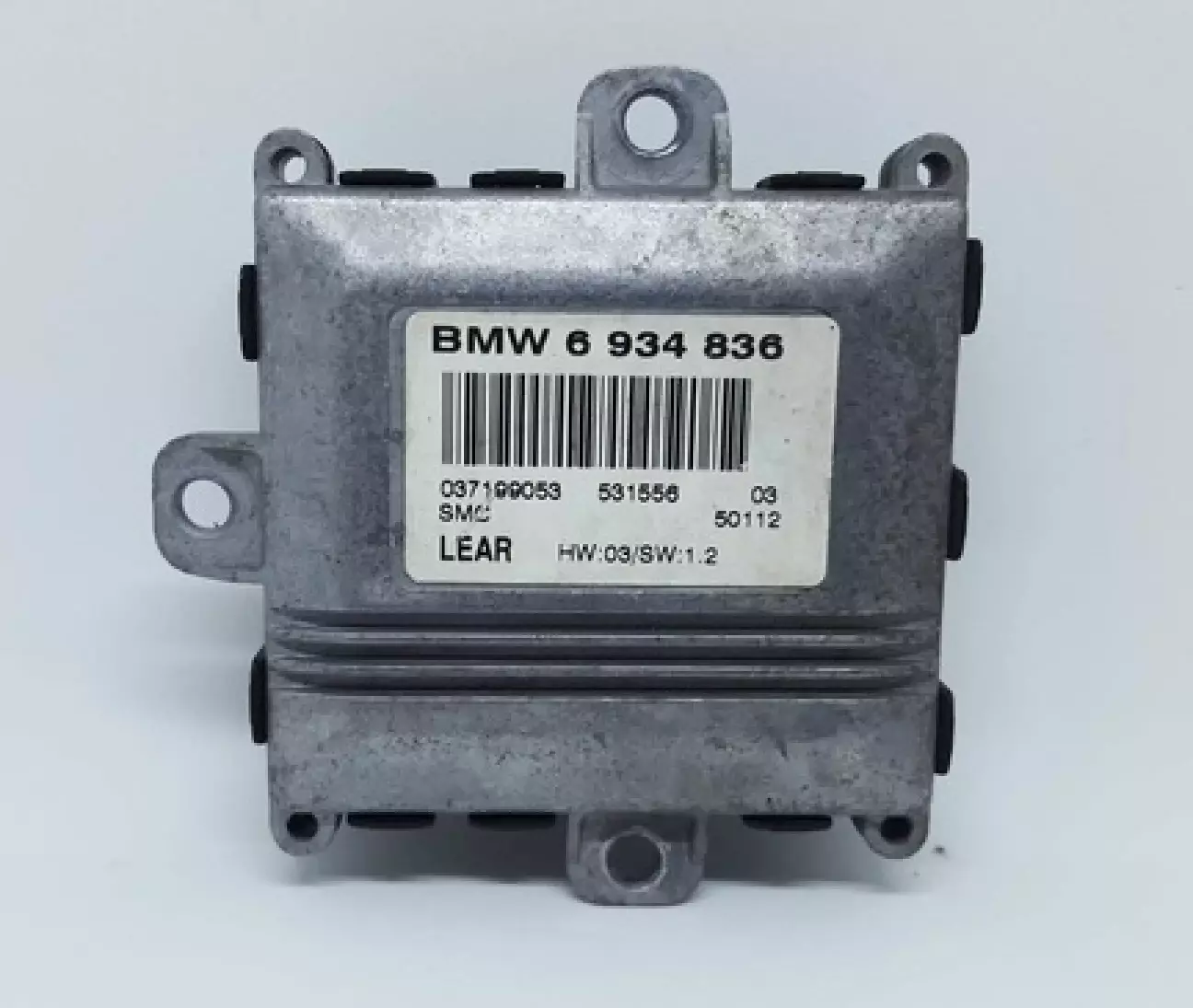

Зробив висновок що блоки SMC на самих фарах (по 1 шт на кожну фару) - несправні.

Тому почав їх шукати де б купити. На жаль в наявності не знайшлось, треба було чекати доставки 35 днів. Тому ... to be continued...
