Які піни (ті, що найменьші) в роз'ємі двері/кузов Renault Laguna 3

Авто Renault Laguna 3 2008 року. Розробником і виробником дверних роз'ємів у цьому авто є французька FCI, яка була пізніше поглинута Aptiv (Delphi).

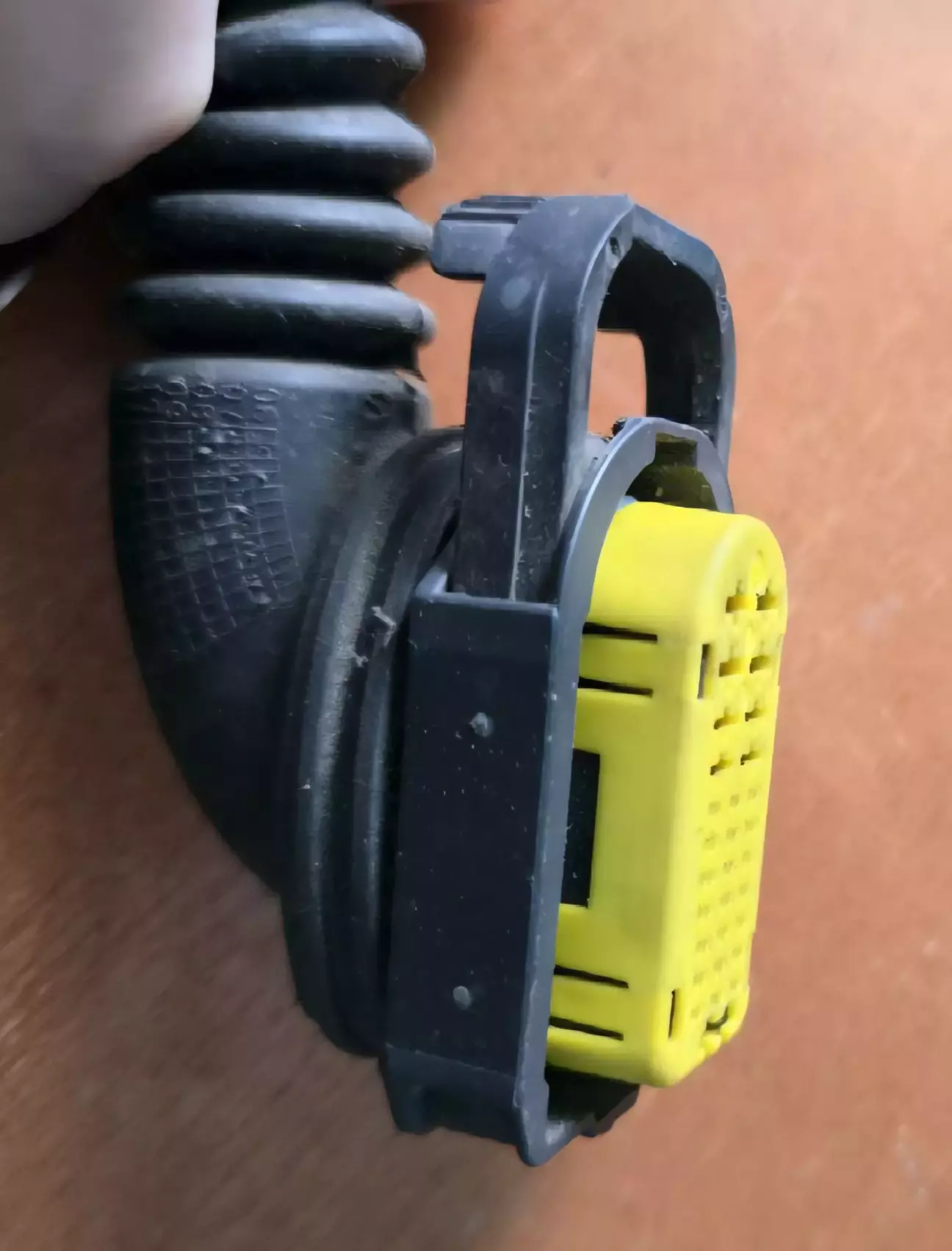

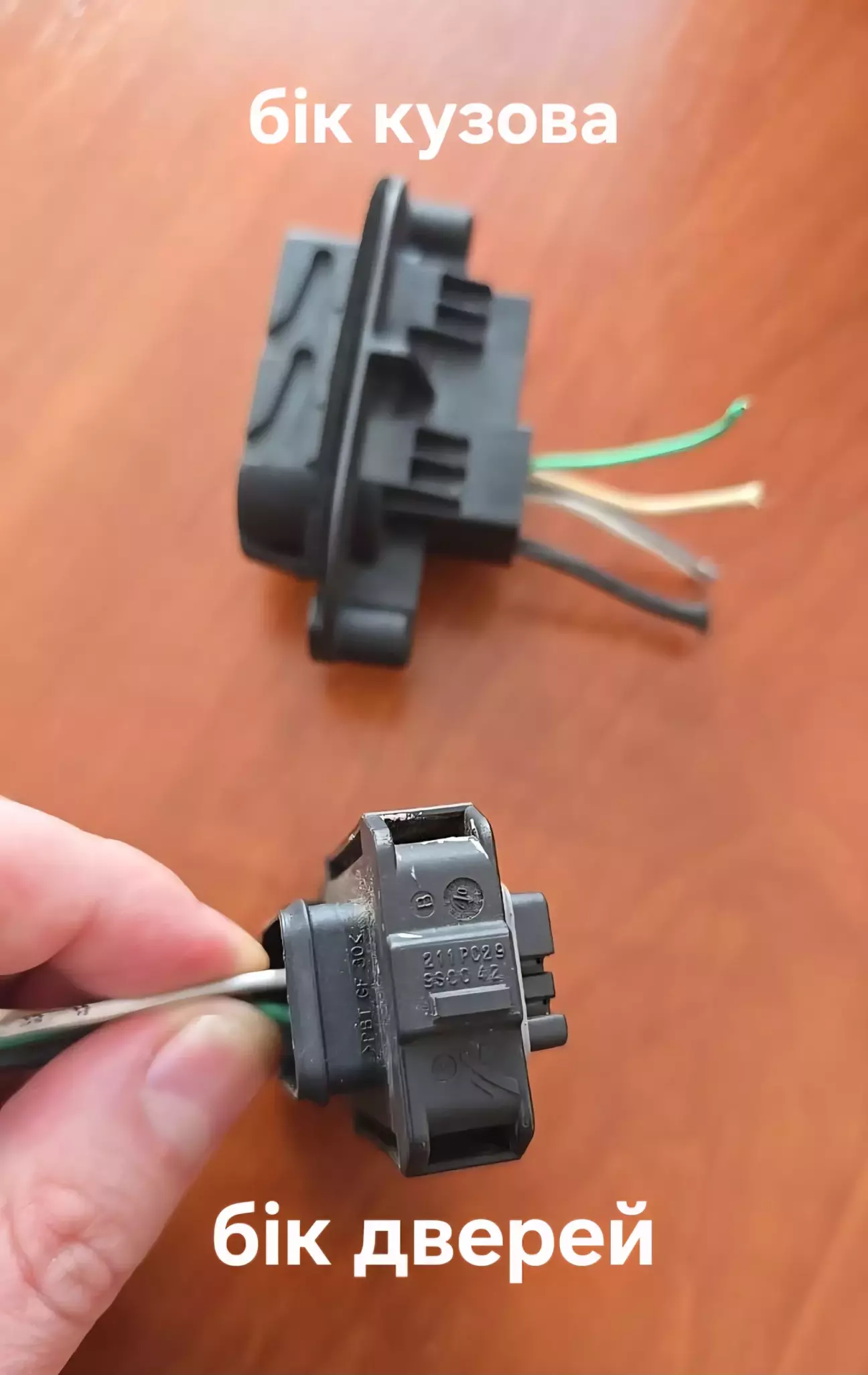

Роз'єми на всіх чотирьох дверях однакові. З боку дверей це буде мама 211PC269S0046 або 211PC299S0042 👇

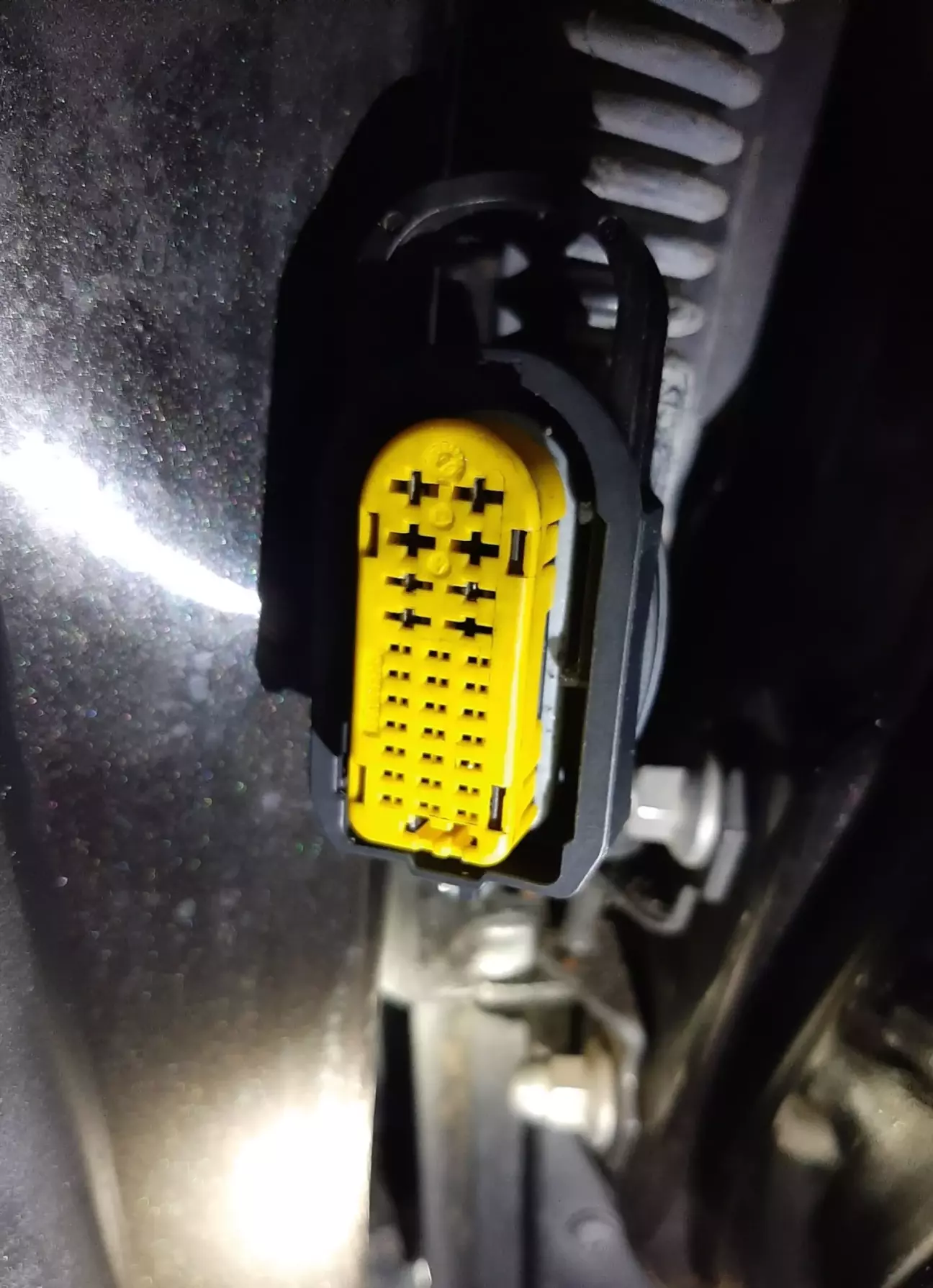

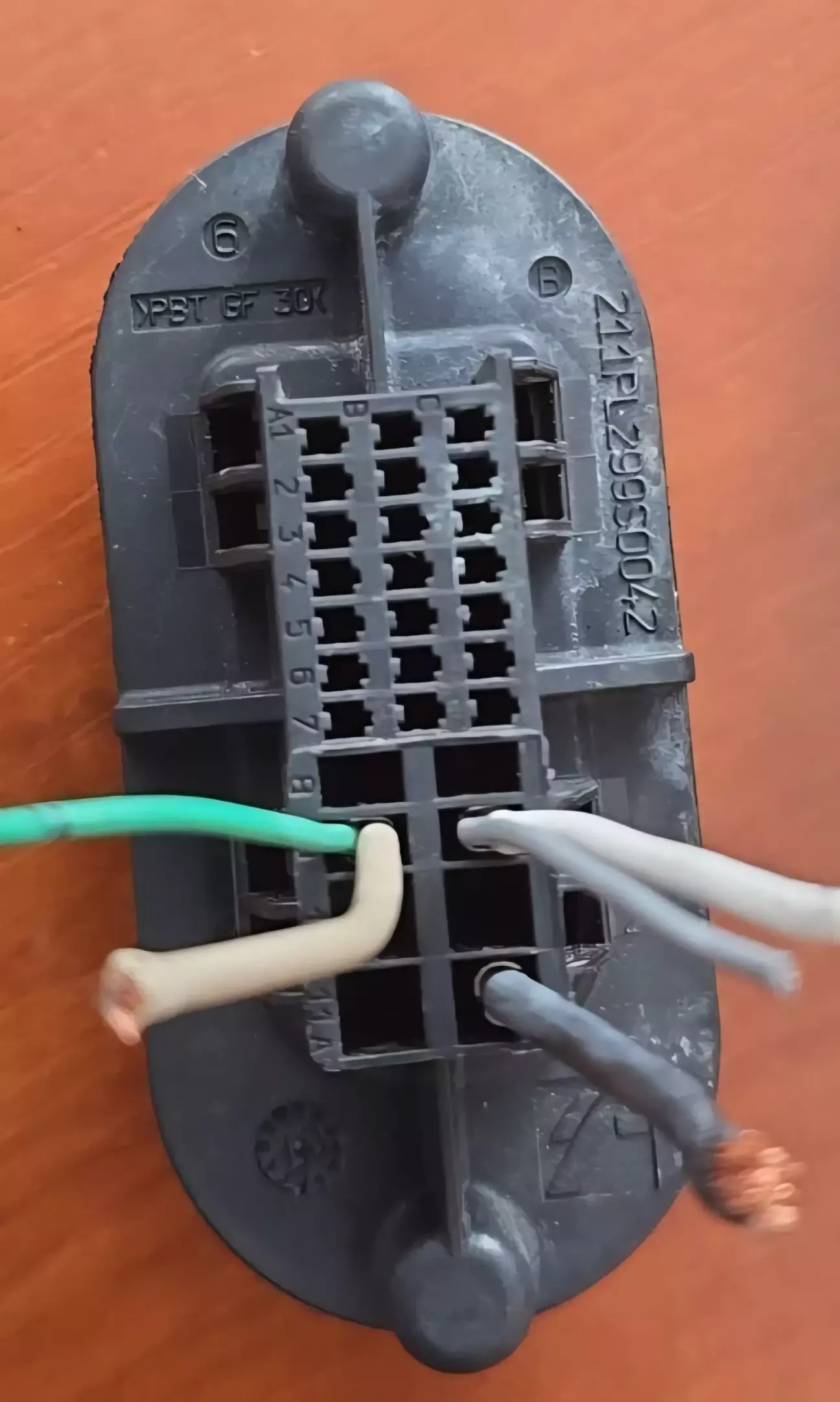

З боку кузова це буде тато 211PL299S0042 👇

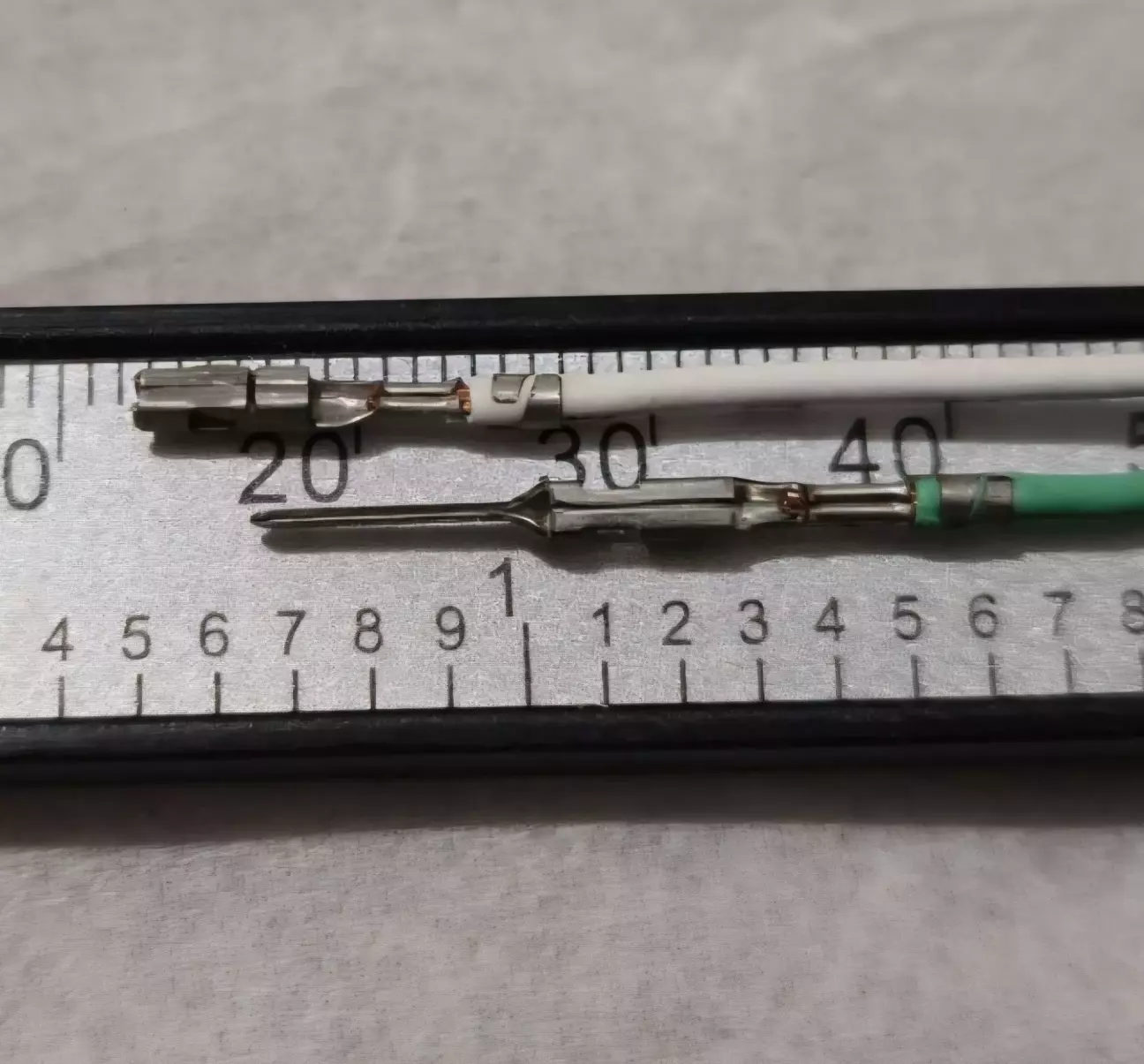

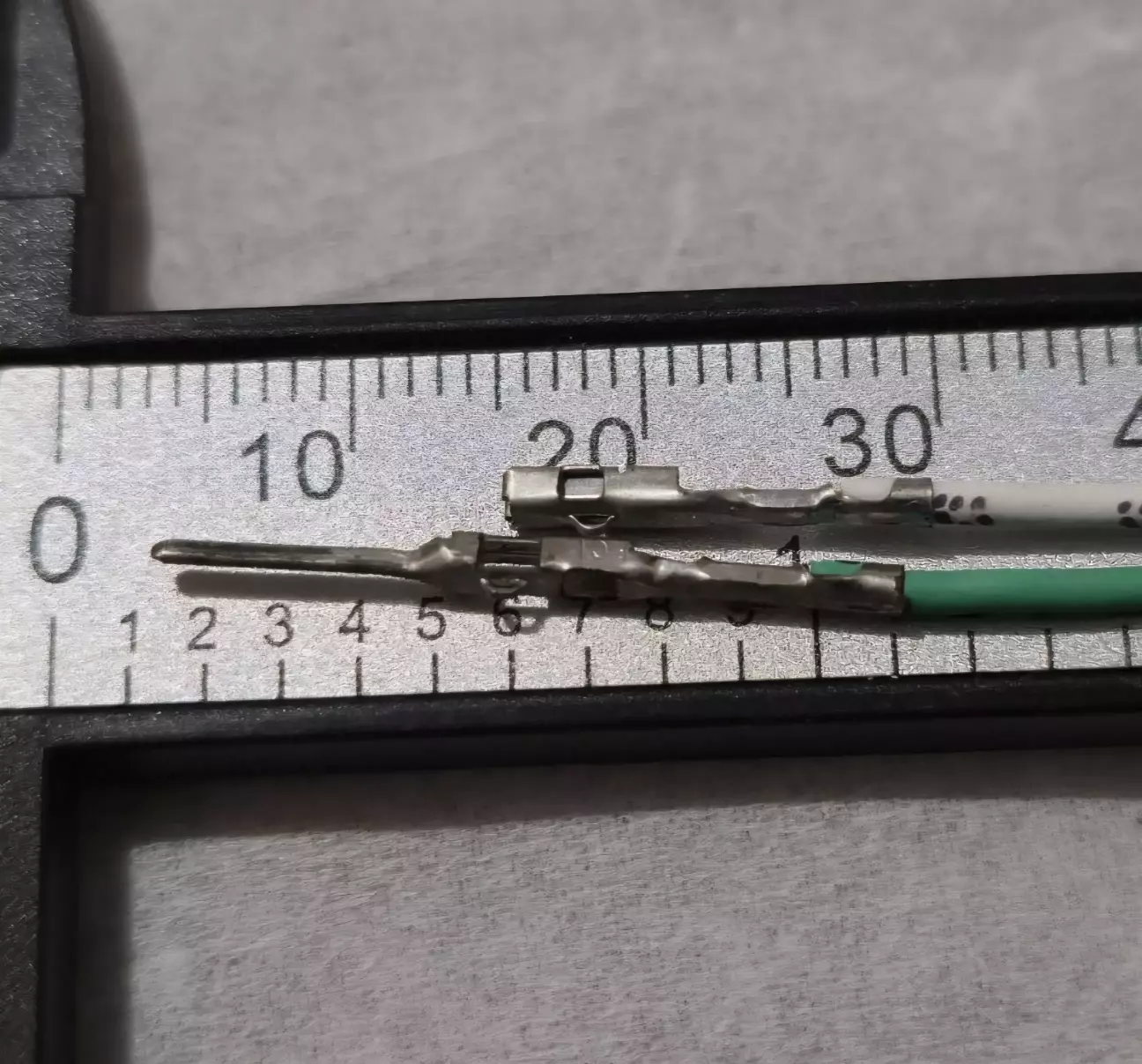

Це сімейні роз'єми. В них присутні як силові контакти розміром 2,8, так і середні, розміром 1,5, і найменьші, сигнальні, розмір 0,64. Останніх значно більше, і саме про них цей пост👇

Назва серії -- Micro Sicma. Вони можуть бути в звичайному виконанні -- луджені оловом, і можуть бути позолочені (Au). Беремо каталоги FCI, креслення, і робимо таку собі Таблицю парт-номерів (по Aptiv також) всіх можливих варіантів👇

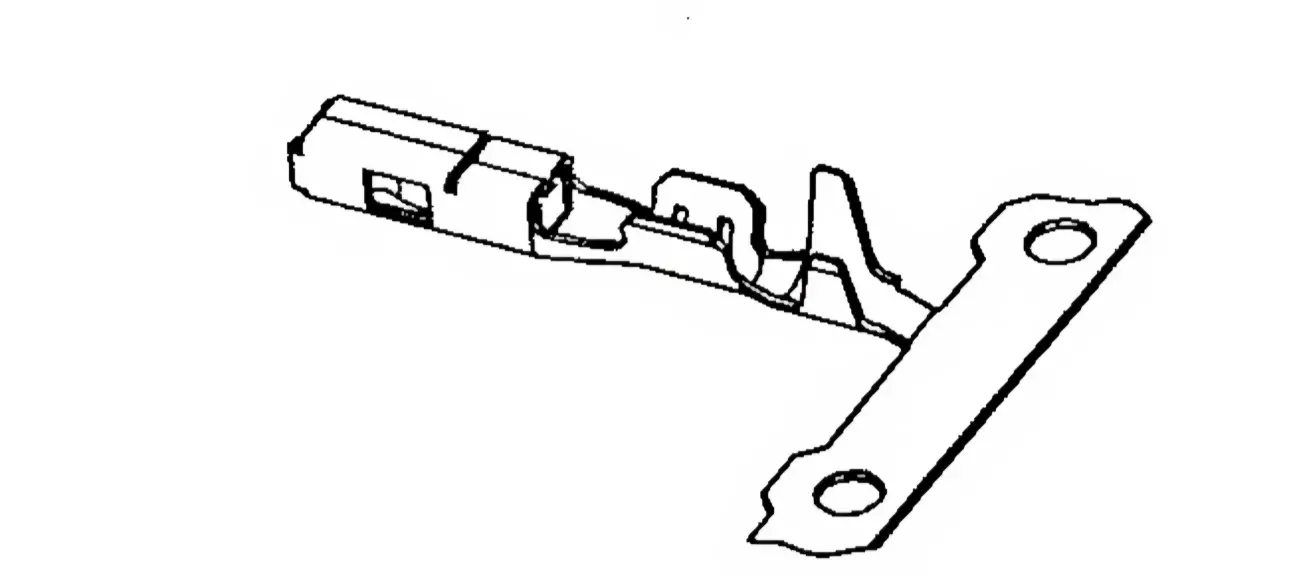

Піни мама Micro Sigma в роз'єм 211PC269S0046 / 211PC299S0042 (бік дверей):

211CC1S1123 > 10788833 - 0,22-0,5□
211CC1S1124 > 33504065 - 0,22-0,5□
211CC1S0323 > 33504064 - 0,22-0,5□ Au
211CC1S0324 > 33504065 - 0,22-0,5□ Au
211CC1S1123 > 10788831 - 0,5-0,75□
211CC1S1124 > 10811966 - 0,5-0,75□ ✅️
211CC1S1323 > 13523851 - 0,5-0,75□ Au
211CC1S1324 > 10847648 - 0,5-0,75□ Au

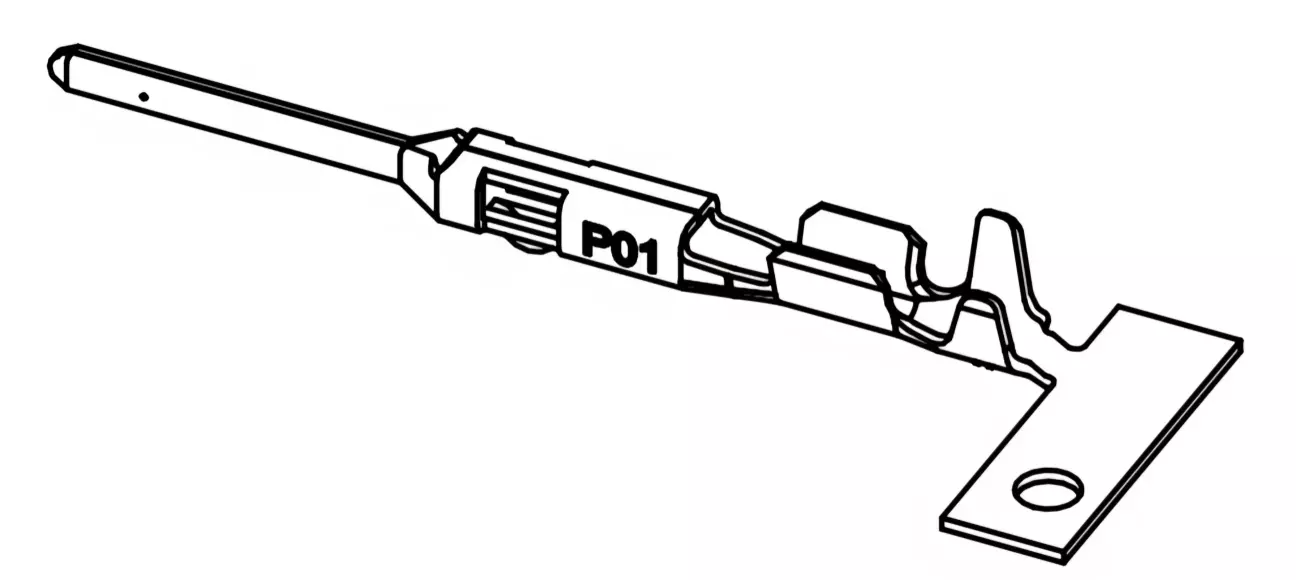

Піни тато Micro Sigma в роз'єм 211PL299S0042 (бік кузова):

211CL1S0124 > 10811967 - 0,22-0,5□
211CL1S0324 > 10847493 - 0,22-0,5□ Au
211CL1S1124 > 10819388 - 0,5-0,75□ ✅️
211CL1S1324 > 33501953 - 0,5-0,75□ Au

Тож, теоретично варіантів багато. Але, реально у вільному продажі можна знайти мало що -- тільки  луджені оловом під дріт перерізом 0,5-0,75 мм²
