Update #15. S319A BMW HomeLink (part1)

Довго я ганявся за цим дооснащенням. Найгірше те, що на ebay.com цих блоків сотні, але вони нам не підходять — зовсім інша частота. 315 Mhz Америка і 433 Mhz Європа. Важко було найти саме європейський блок. Мені це було дуже важливо, бо в той час як інші ставлять блоки просто для краси — мені потрібен був функціонал. Що на роботі, що дома стоять шлагбауми які відкриваються з пульта. І носитись постійно з купою пультів — те ще задоволення.
На Драйві чи форумах описано процес дооснащення настільки детально, що навіть добавити нема що.
Тому просто фото з коротким описом :)

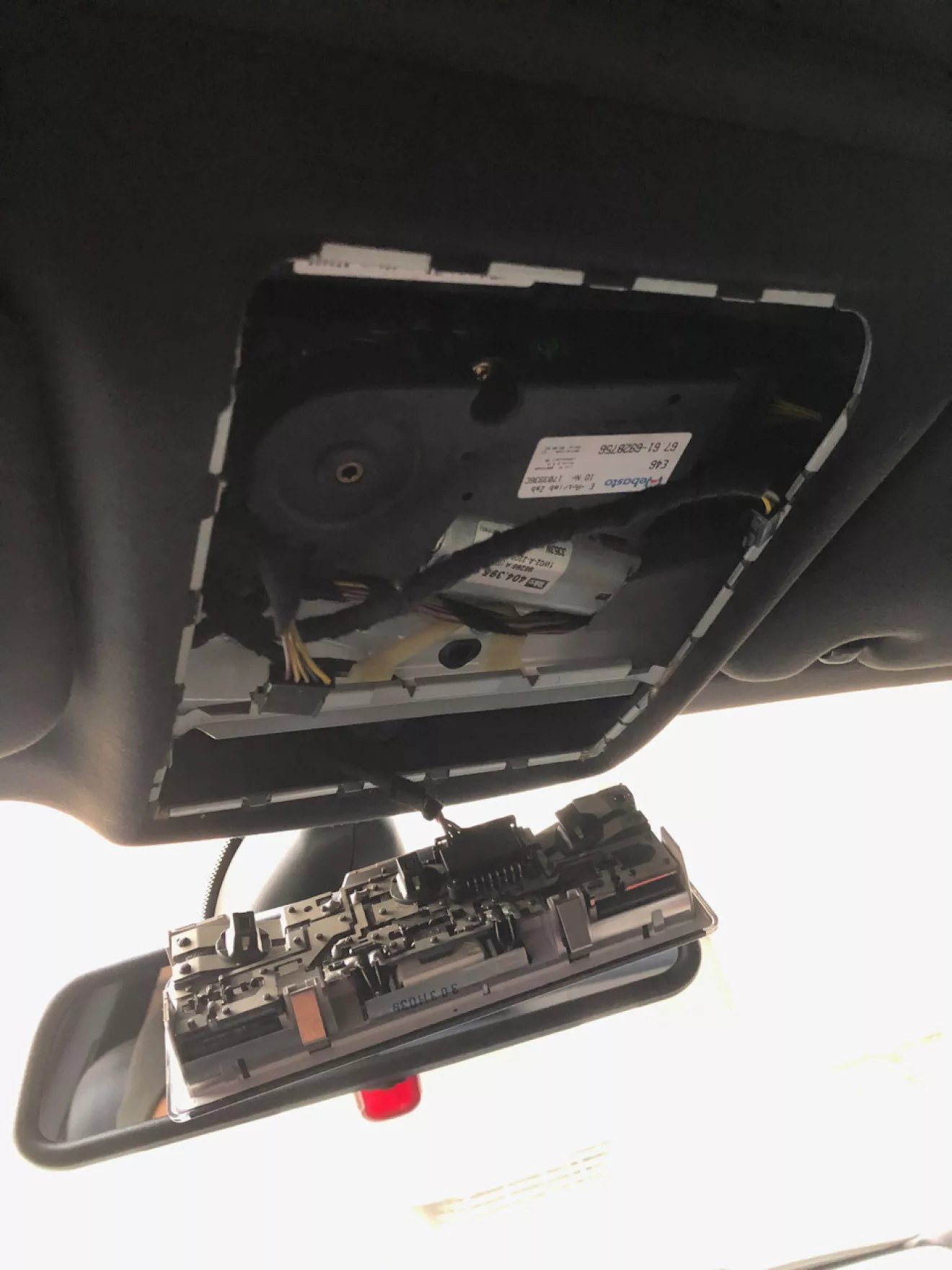

1) Знімаємо плафон і панель.

2) На панелі вже є виштамповка під майбутній блок. Просто акуратно царапаємо ножем пару раз по канавці.

3) Відклеюємо пластиковий квадратик від тканини. (Чомусь ніде не сказано що воно приклеєне)

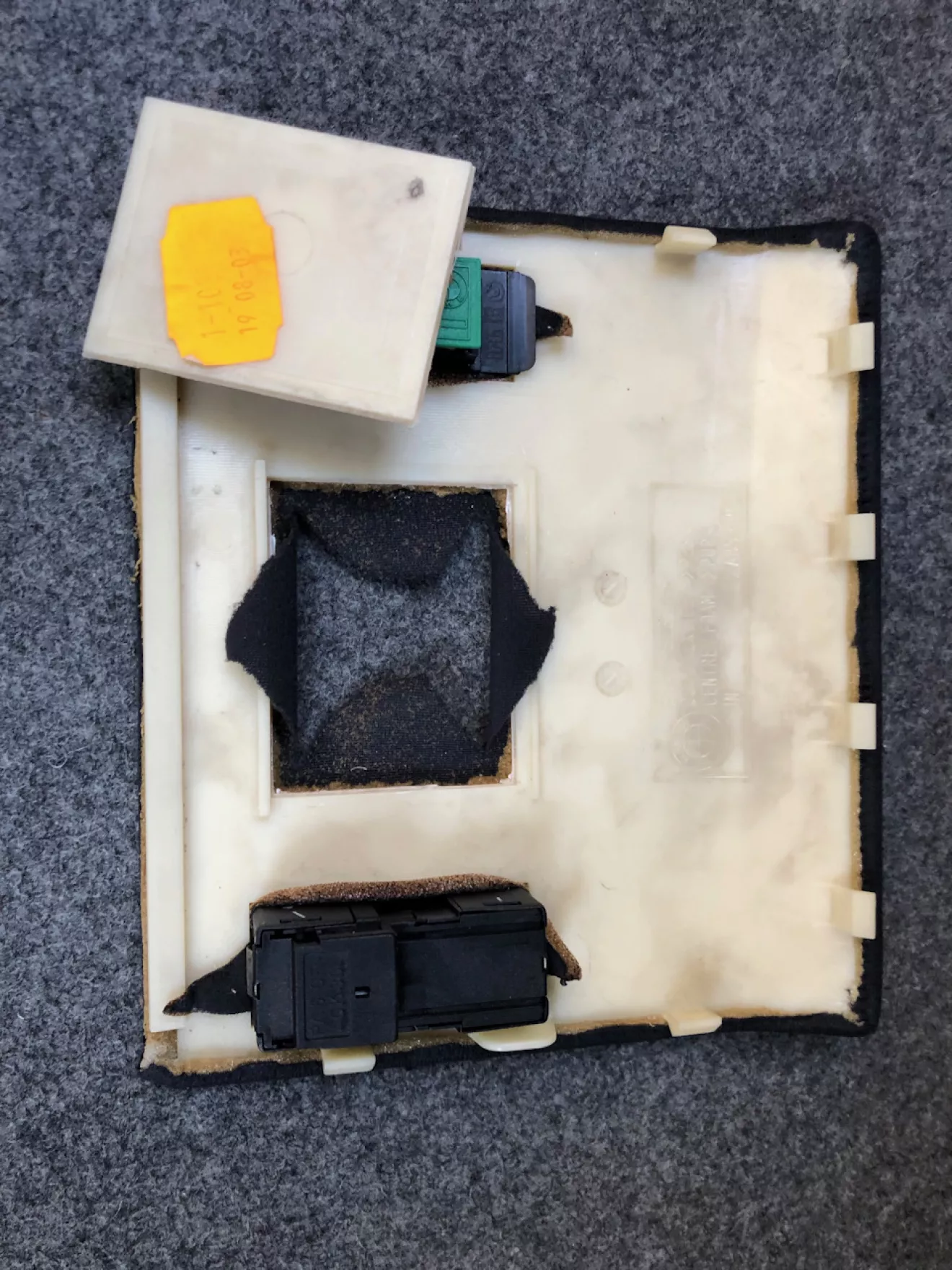

4) Надрізаємо тканину по діагоналях і загинаємо всередину.

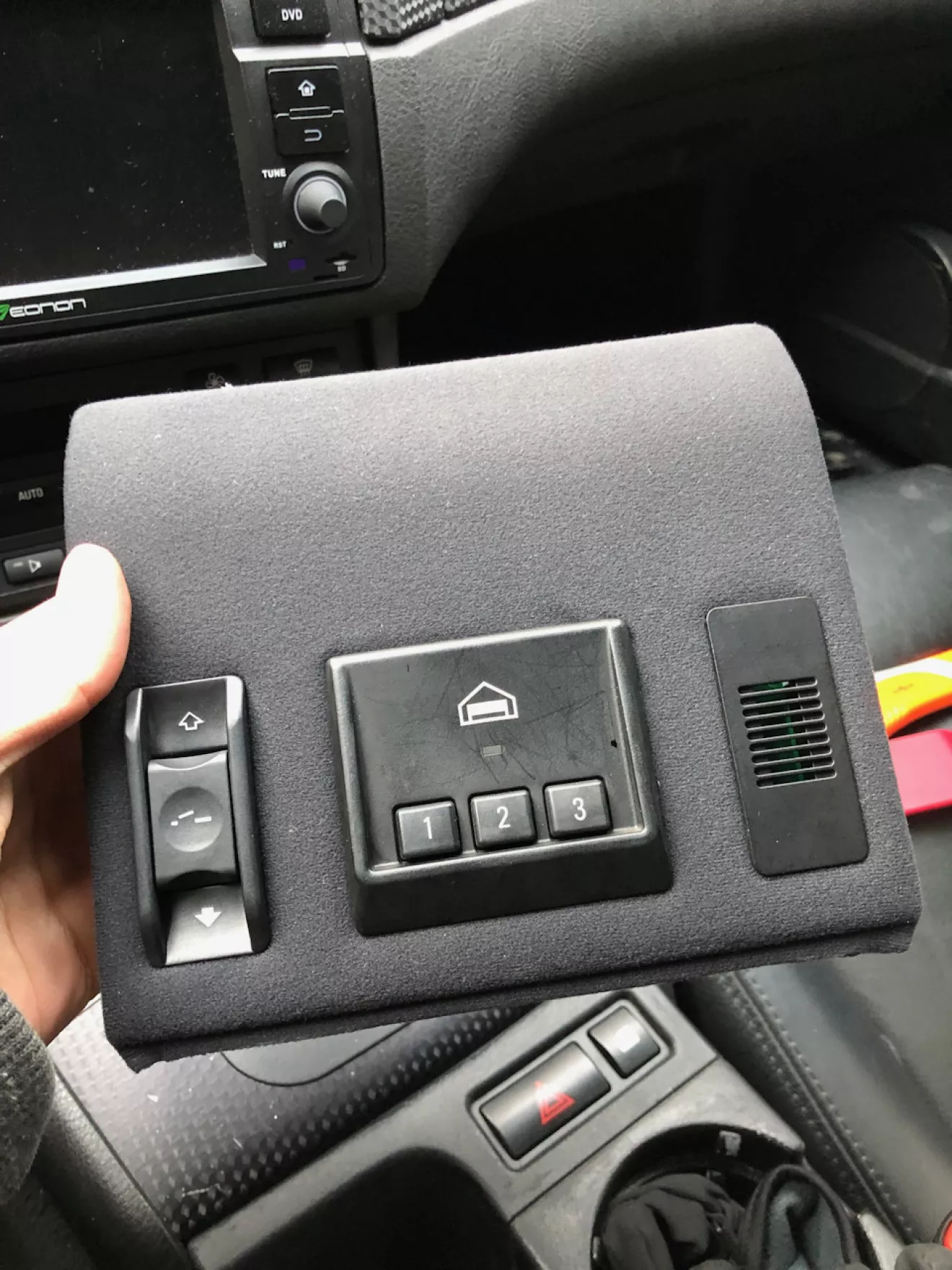

5) Вставляємо блок.

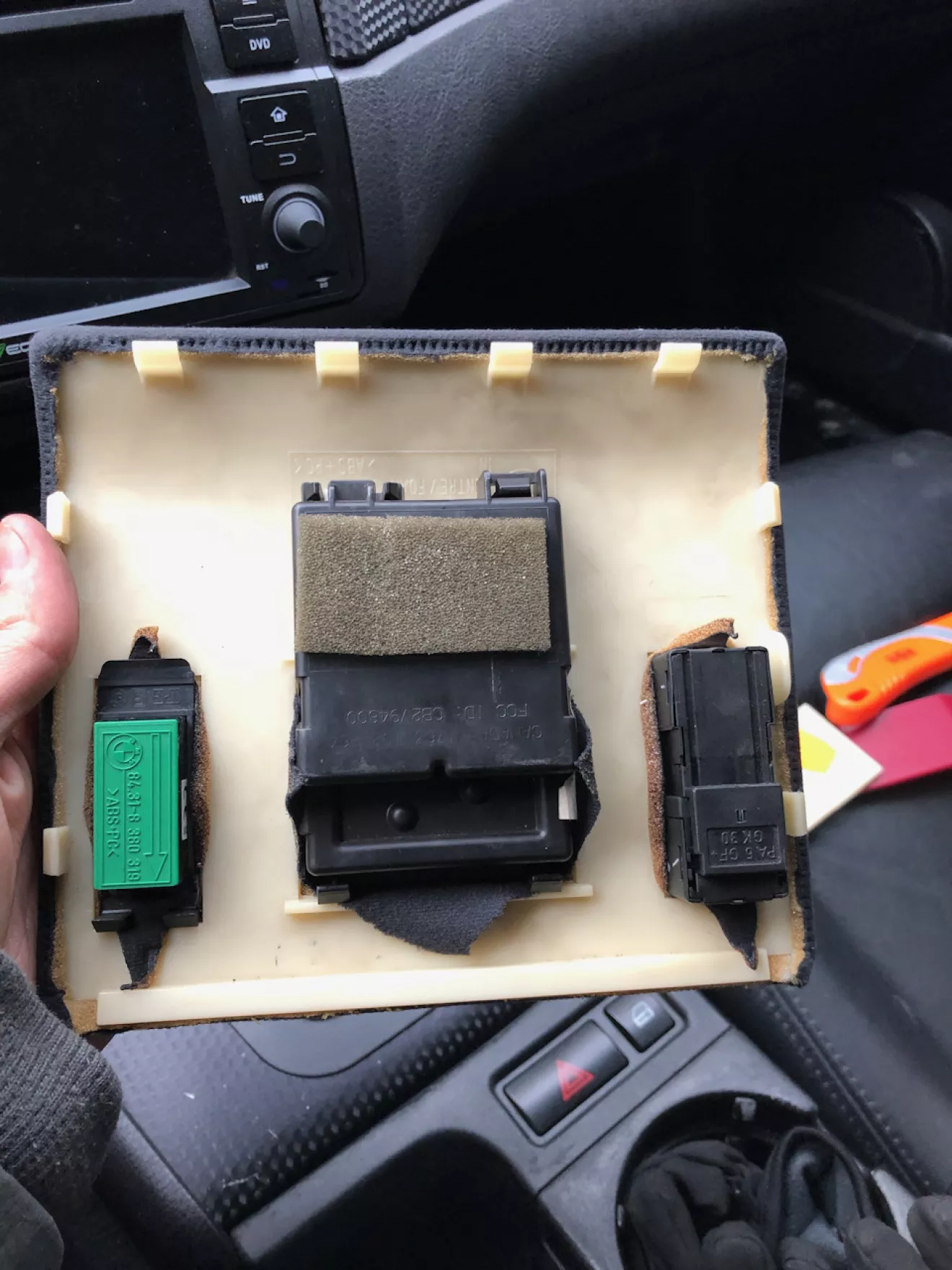

6) Вигляд ззаду.

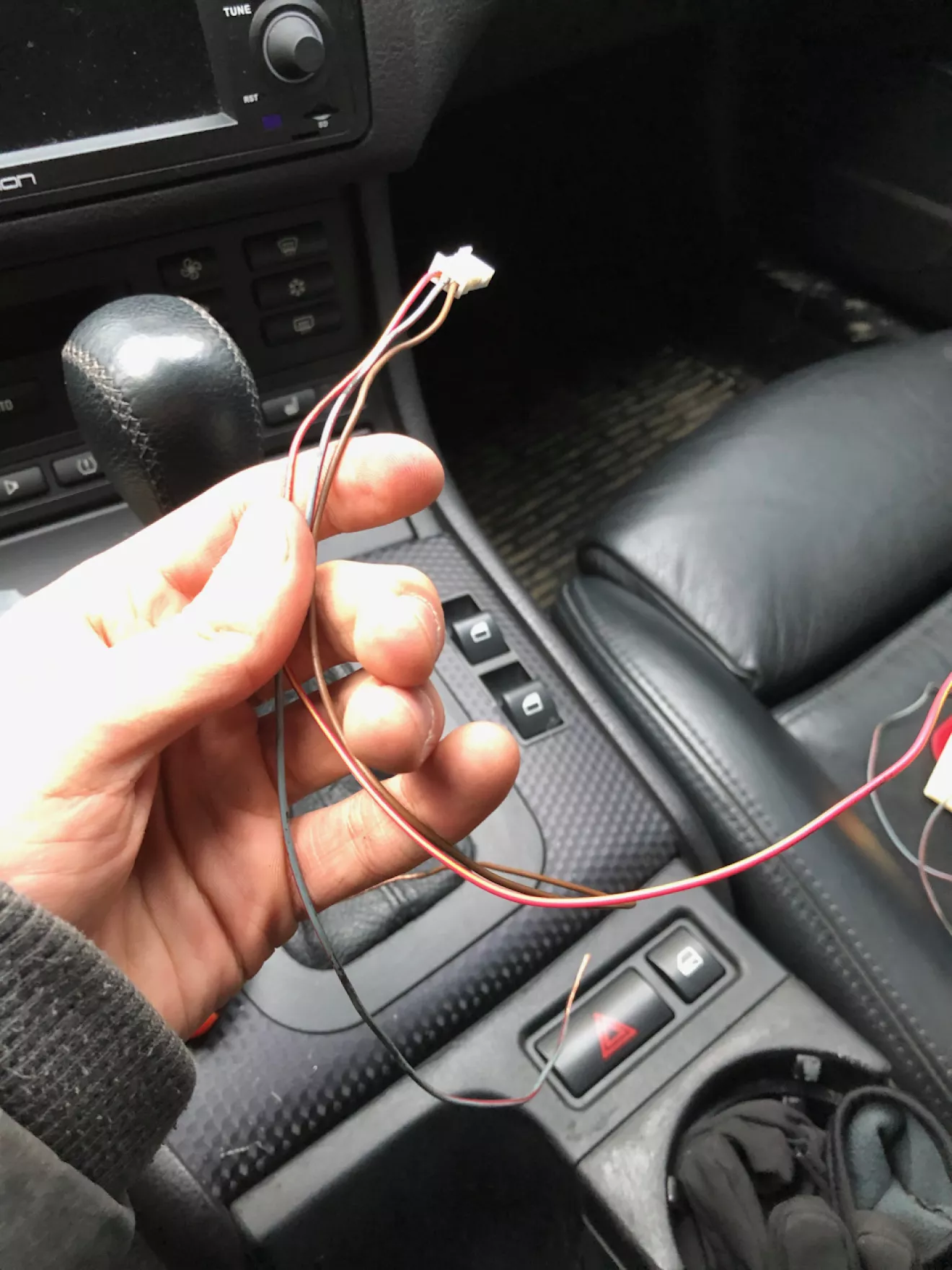

7) Підготуємо проводку.

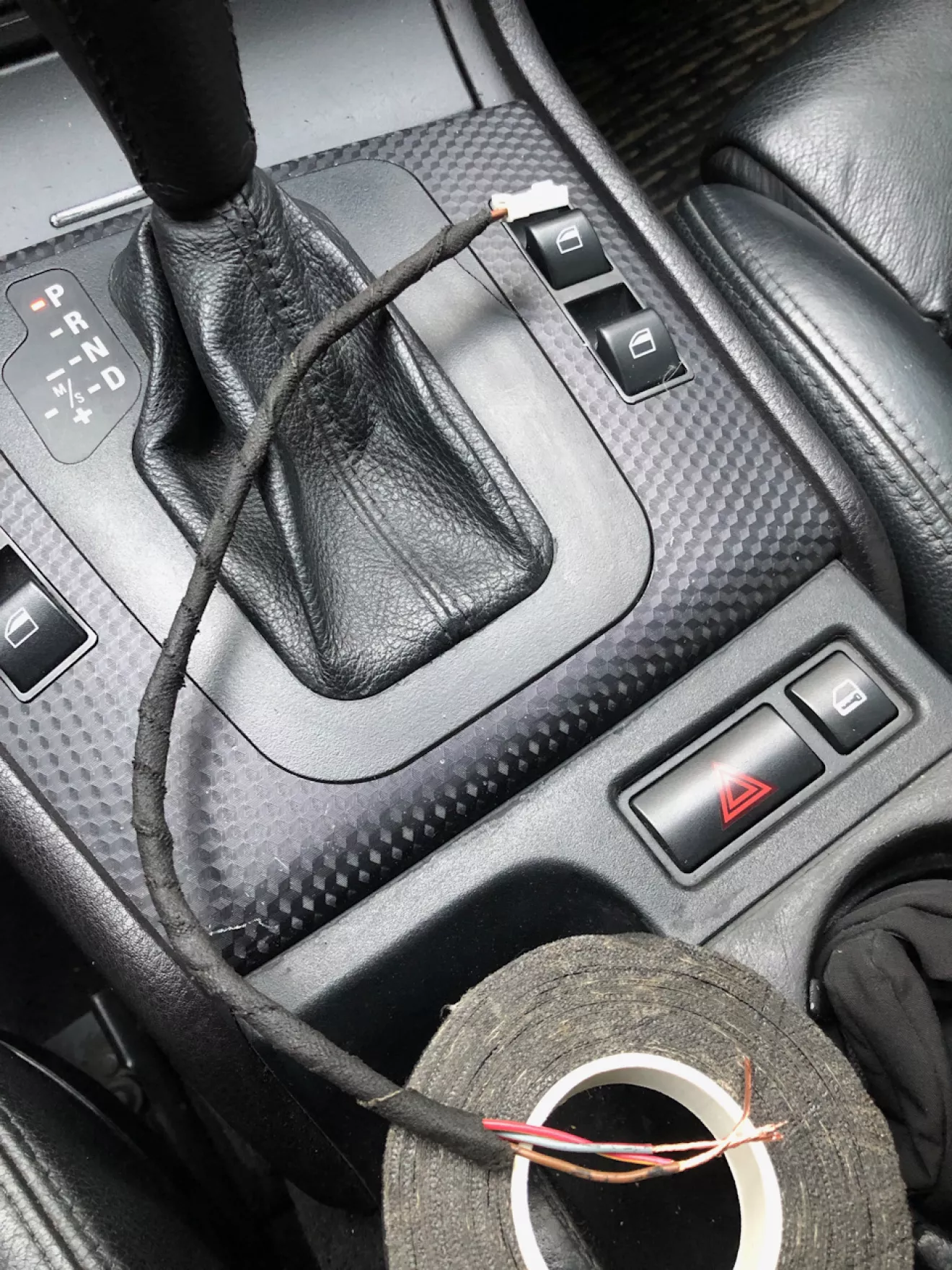

8) Акуратно замотуємо штатною тканинною ізострічкою.

9) Підключаємо до роз'єму плафона освітлення. Там є всі потрібні нам провода — +12В, підсвітка клавіш і земля. WDS допоможе)) (Правильно звичайно тягнути проводку по стійці в блок запобіжників, але так легше)

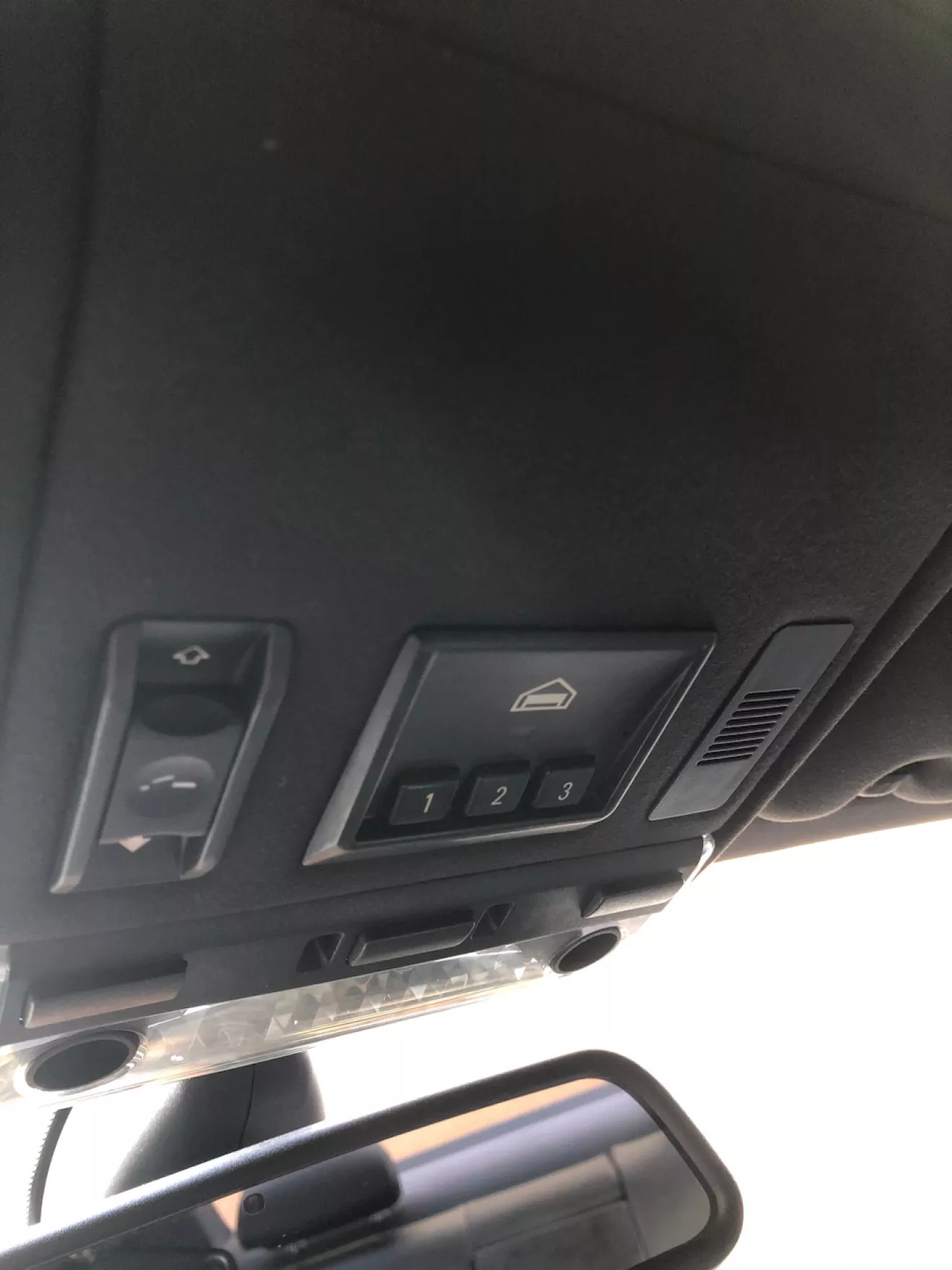

10) Все готово.

Процес копіювання сигналу теж є в інтернеті. Якщо коротко — то спочатку затискаємо і тримаємо кнопки 1 і 3 поки світлодіод не заморгає (десь 15 сек) — це стирає всі попередні записи. А далі одночасно зажимаємо бажану кнопку на HomeLink і на брелку і тримаємо поки світлодіод не заморгає.

P.S. Копіювання працює лише з брелками зі статичним сигналом. якщо сигнал динамічний або змінюється це не спрацює. Але вихід є завжди

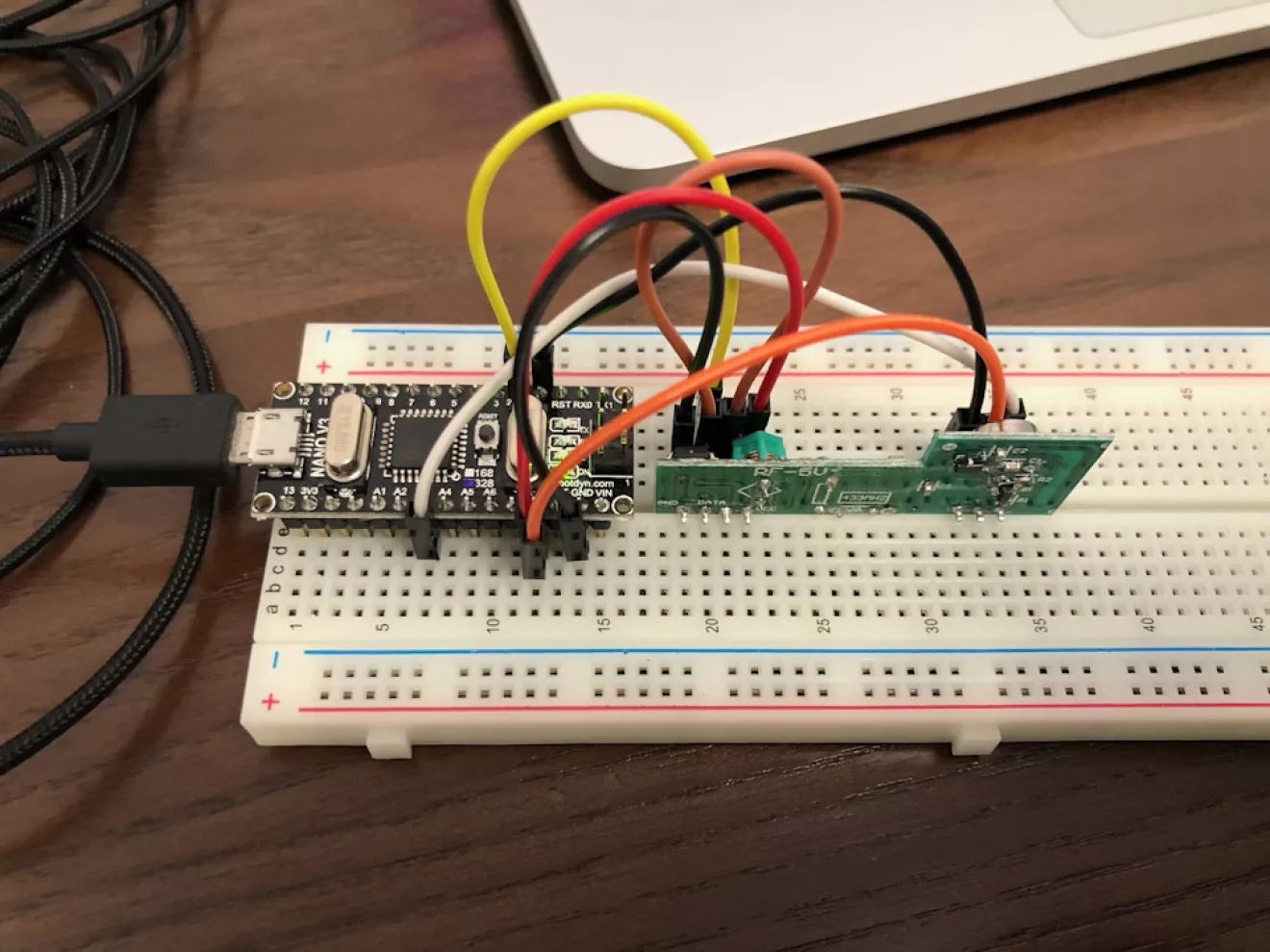

В наступній частині — Arduino + передатчик і приймач 433Mhz сигналу нам допоможе))
