Ремонт магнітоли(частина 1) заміна жорсткого диску NBT EVO

Після відновлення технічного стану авто до їздового(про це якось іншим разом) наступив момент розібратись з музикою. Бо на трикутниках дверей гордо красується хамон/кардан(чи як воно там)  а оцінити звук з радіо якось не вдалось.

Та і слухати хотілось щось з власного плейлиста.

 Проблема полягала в тому, що телефон під'єднувався до авто по бт, в звуку з динаміків  не було. До всього цього карти не завантажувались.

Сів читати,  люди пишуть що вмер жорсткий диск. Ну ок подумав я. Розібрав магнітолу, а диска нема взагалі. Нахолєру той жорсткий диск з його механікою в авто? Краще взяти ssd, його використання в авто, де постійна тряска буде доцільніше. Тоді я ще не знав якої глибини ця кроляча нора.

А річ вся в тому, що диск так просто не замінити. По перше диск потрібен в основному HDD. По друге навіть hdd не всі стануть. БМВ чомусь приглянулась  компанія toshiba, от їх диски вони і вирішили ставить(до речі диски в них далеко не самі надійні). Вся річ в тому що в кожному диску є s.m.a.r.t. в ньому зберігається вся службова інформація про диск( години напрацювання, кількість включень, температура тощо).і от магнітола постійно моніторить ці параметри і якщо ій щось не подобається - іди в гузло, слухай радіо. А параметри ці на різних дисках зберігаються в різних місцях. Короче, нам потрібна toshaba. Список інших дисків залишу в кінці, але він з інтернету, зважайте при виборі.

Є ще декілька нюансів. Як тільки ви запихуєте диск в гамнітолу, вона ставить пароль який зняти ви більше не зможете.

Варіанти є, але  це потім.

І останній нюанс, магнітола потрібна файлова система qnx. Що таке файлова система краще почитати на просторах інтернету, не хочу тут розжовувать(:

Сам qnx умовно безкоштовний. Тобто регіструєтесь у них на сайті, подаєте заявку на пробний період і вам відправляють ключ. Версія самого qnx потрібна не нижче 6.5(остання актуальна здається 8). Варіант 2 шукаємо qnx в інтернеті, відразу шукайте ключ для нього. Ну і третій варіант, я все зробив за вас, качайте по посиланням. (Пароль Tyap_Lyap)

 Доречі qnx це творіння blackrerry, а вони як відомо що попало не роблять.

Далі, є 2 шляхи. Ставимо qnx на свій комп'ютер як окрему операційну систему (це для самураїв) як то робить, дивіться в ютубі. Складного мало. І варіант номер два, ставимо на віртуальну машину. Надіюсь не потрібно пояснювати що це і для чого. Кому потрібно - цей пост не для вас, закривайте і краще почитайте інший бж. Vmware качаєм де більше подобається, як варіант зберіг для вас на своєму диску. (Пароль той самий) Вірусні нема, не пісяйте))

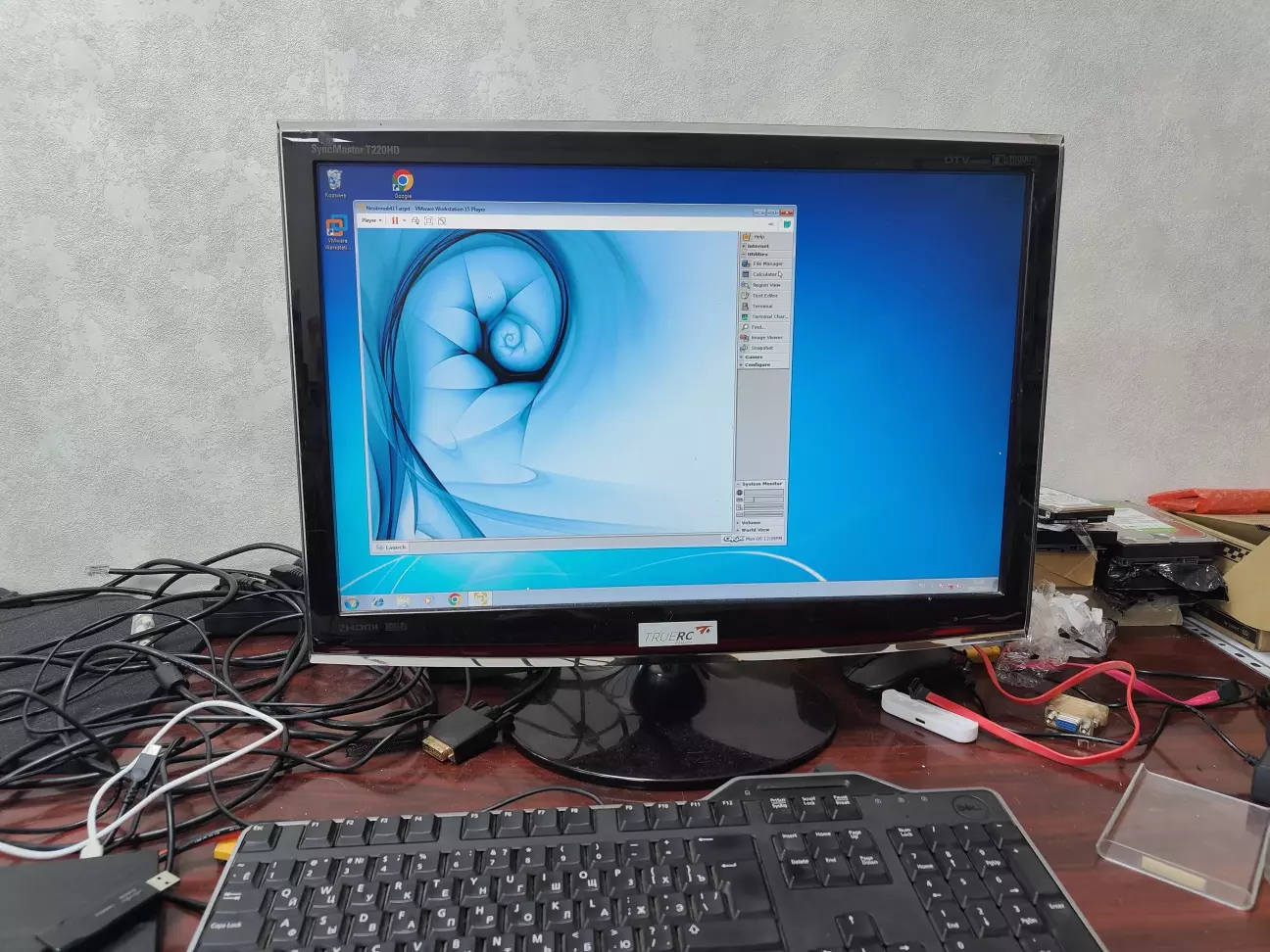

Далі, розписувати не буду чого так, просто робіть і все, зекономите купу часу. Потрібен корч комп'ютер/ноутбук з процесором intel покоління від першого до 8 десь, який підтримує віртуалізацію(вони всі мають вже підтримувати) ставимо на нього windows 7 + всі необхідні драйвера( да, да, стара система, але ще є похер в похеровницях))) ставимо на неї vmware та що за посиланням, додаємо віртуальну машину з qnx за посиланням, під'єднуємо нашу toshiba і віддаємо його повністю віртуальній машині.

Доречі vmware буде працювати і на w10, вале з відносно новими пристроями можуть виникнути проблеми з драйверами на віртуальній машині з qnx. Тому щоб зберегти час - старий корч + w7 це вже половина успіху.

Далі що, запускаємо віртуальну машину. Коли завантажиться - користувач root без пароля.

Надіюсь ви запам'ятали яким диском додали тошибу в віртуальну машину? Зачасту це hd1.

В qnx з терміналу запускаємо команду

fdisk /dev/hd1

І ми побачимо наш диск.

Нам потрібно створити 4 розділи 177, 178, 179 і 180

В цьому меню все і так інтуїтивно зрозуміло як чим користуватись.

Більш детально зупинюсь на тому, на що витратив чимало часу.

Я розбивав диск орієнтуючись на розмір 200 ГБ як в оригіналі, хоча диск в мене 250 ГБ. По перше мені той диск взагалі до лампади, моя ціль щоб телефон під'єднувався до магнітоли і можна було слухати улюблену музику. На жорсткому диску авто я нічого тримати не збираюсь. Кому цікаво, розділ 179 слугує для зберігання мультимедіа, якщо у вас диск більший ніж 200 ГБ можете розмітити його більшим.

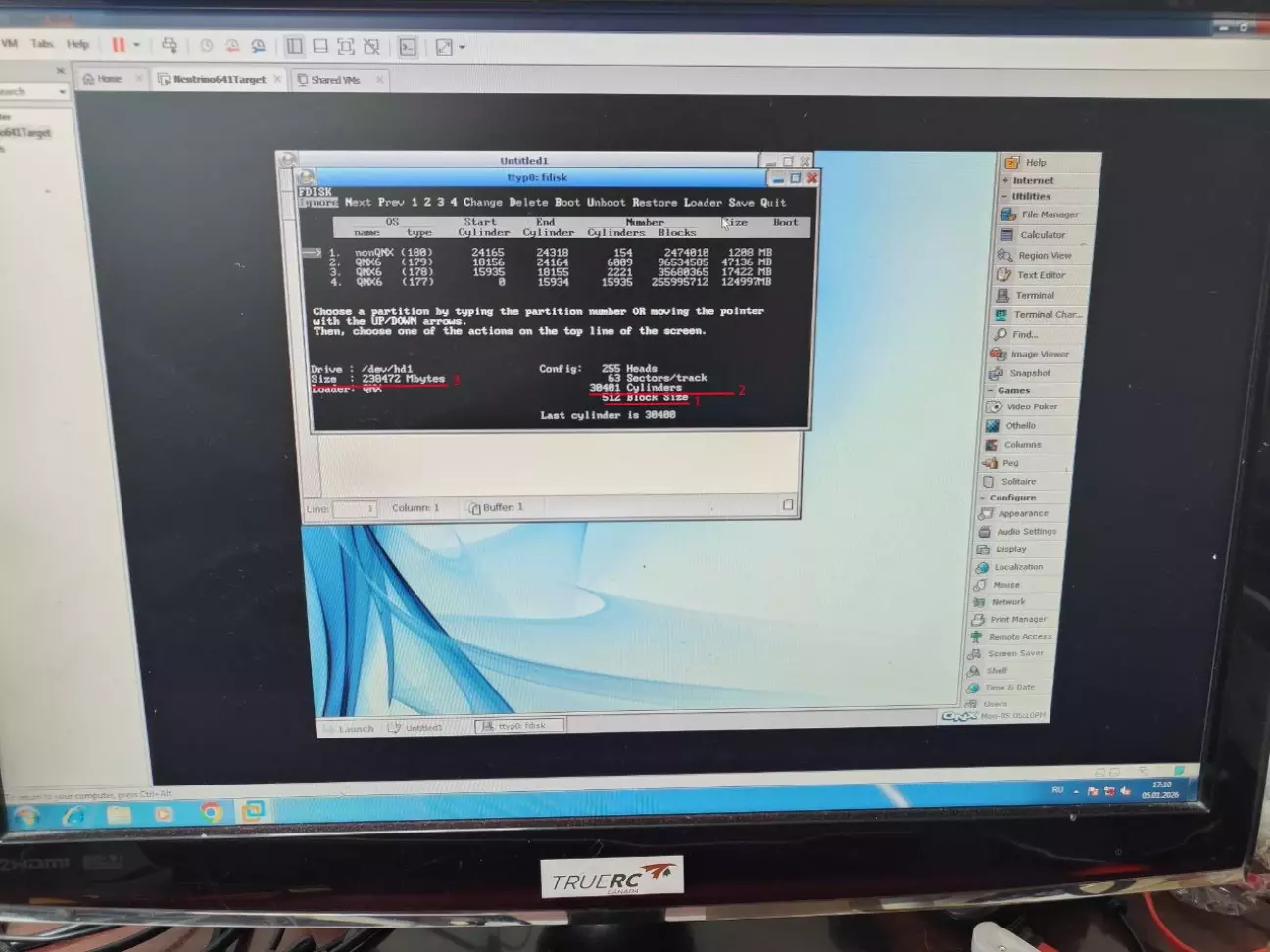

Що потрібно для розрахунків. Диск розбивається на дорожки(циліндри) в кожному циліндрі є певна кількість секторів з мбайтами інформації. Задача  розбити диск так, як було розбито на заводі( ну або схоже до того, або як радять в інтернеті). Але проблема в тому, що qnx потрібно вказати перший циліндр(початок) і останній(кінець) а він вже сам розрахує кількість секторів, і скільки ГБ вийде розділ. Давайте порахуємо на прикладі 177 розділу. І так справа внизу (2) маємо кількість циліндрів, зліва внизу маємо об'єм місця в Мб - це весь наш диск.  В моєму випадку 238472/30401= 7.84 Мб на 1 циліндр. 177 розділ займає 122гб, а це значить 122*1024/ 7.84= 15934 циліндри. Заносимо показника в таблицю. 178 розділ починається з 15934 і... Ну ви зрозуміли. Розміри оригінальних розділів приводжу нижче.

 Інфа з інтернету.

177 124.928 МБ
178 17.408 МБ
179 47.104 МБ
180 1.229 МБ

Після того, як з таблицею покінчено натискайте "save"  і "exit"

Далі по черзі набираємо команди

mount -e /dev/hd1

mkqnx6fs –q –b512 /dev/hd1t177
mkqnx6fs –q –b512 /dev/hd1t178
mkqnx6fs –q –b512 /dev/hd1t179
mkqnx6fs –q –b512 /dev/hd1t180

mount –t qnx6 –o ro /dev/hd1t177 /mnt/data
mount –t qnx6 –o rw /dev/hd1t178 /mnt/share
mount –t qnx6 –o rw /dev/hd1t179 /mnt/quota/mm
mount –t qnx6 –o rw /dev/hd1t180 /mnt/quota/sys

mount -u -o rw /mnt/data

mkdir /mnt/data/car
mkdir /mnt/data/conn
mkdir /mnt/data/hmi
mkdir /mnt/data/mm
mkdir /mnt/data/nav
mkdir /mnt/data/speech
mkdir /mnt/data/sys
mkdir /mnt/share/car
mkdir /mnt/share/conn
mkdir /mnt/share/hmi
mkdir /mnt/share/mm
mkdir /mnt/share/nav
mkdir /mnt/share/speech
mkdir /mnt/share/sys

Все, вимикаємо комп'ютер йдемо ставити диск в авто.

Пам'ятайте про пароль, яким авто закриває диск.

В мене все запрацювало, тому що робити  якщо не вийшло я знаю лише в теорії.

Є 2 шляхи. Перший це купити перехідники для диску  sata to usb і подовжувач sata кабелю. Під'єднуємо нашу диск до магнітоли, вона прогрузиться і пароль "знімає", від'єднуємо працюючий диск від магнітоли і через перехідник sata-usb під'єднуємо до комп'ютера. Далі через програму для роботи з дисками по типу victoria  дивимось що з ним можна зробити.

Варіант номер два, під'єднатись по протоколу ssh до магнітоли через enet кабель і зробити розбивку диску вже так. Але як саме, не вдавався у вивчення, бо в мене запрацювало.

Як бачите процес не сильно складний, але потребує деяких навиків. Але зробив я - зробите і ви, було б бажання.

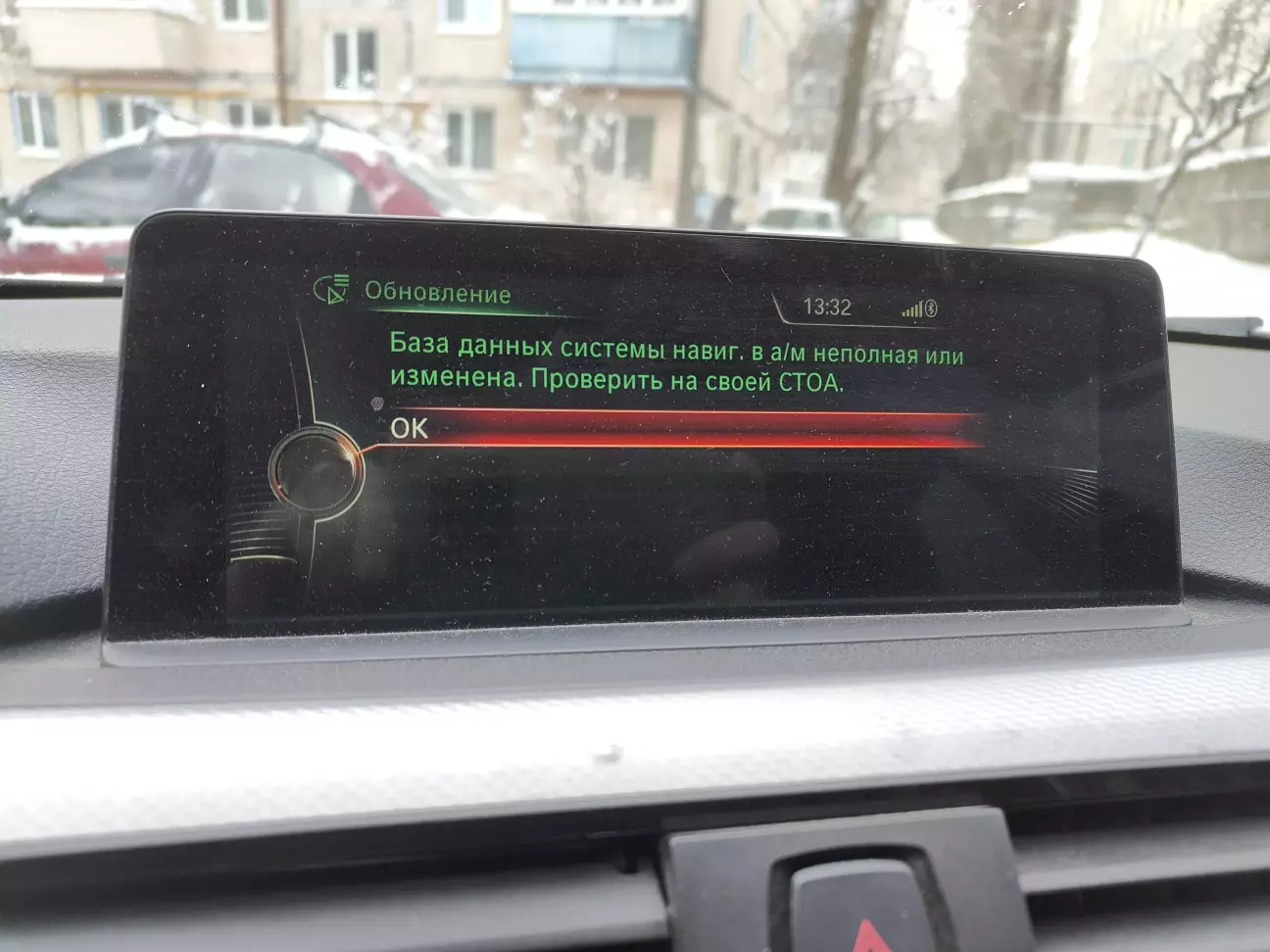

Ну в далі, далі ви зіштовхнетеся з тим, що авто настирно буде нагадувать що карт нема  бемканням.

Блін, ще один головняк. Бо ті карти то жах, я ними ніколи не користувався.

Диски які підтримуються

TOSHIBA HDD MK3265GSX
TOSHIBA HDD HDWJ105EZSTA
TOSHIBA HDD MQ01ABD100

Все інше не працює. На EVO  ніби працюють і ssd диски, але не хотілось перевіряти, враховуючи їх подорожчання.

Та й таке. Поки ви читаєте, я вже пишу другу частину)
