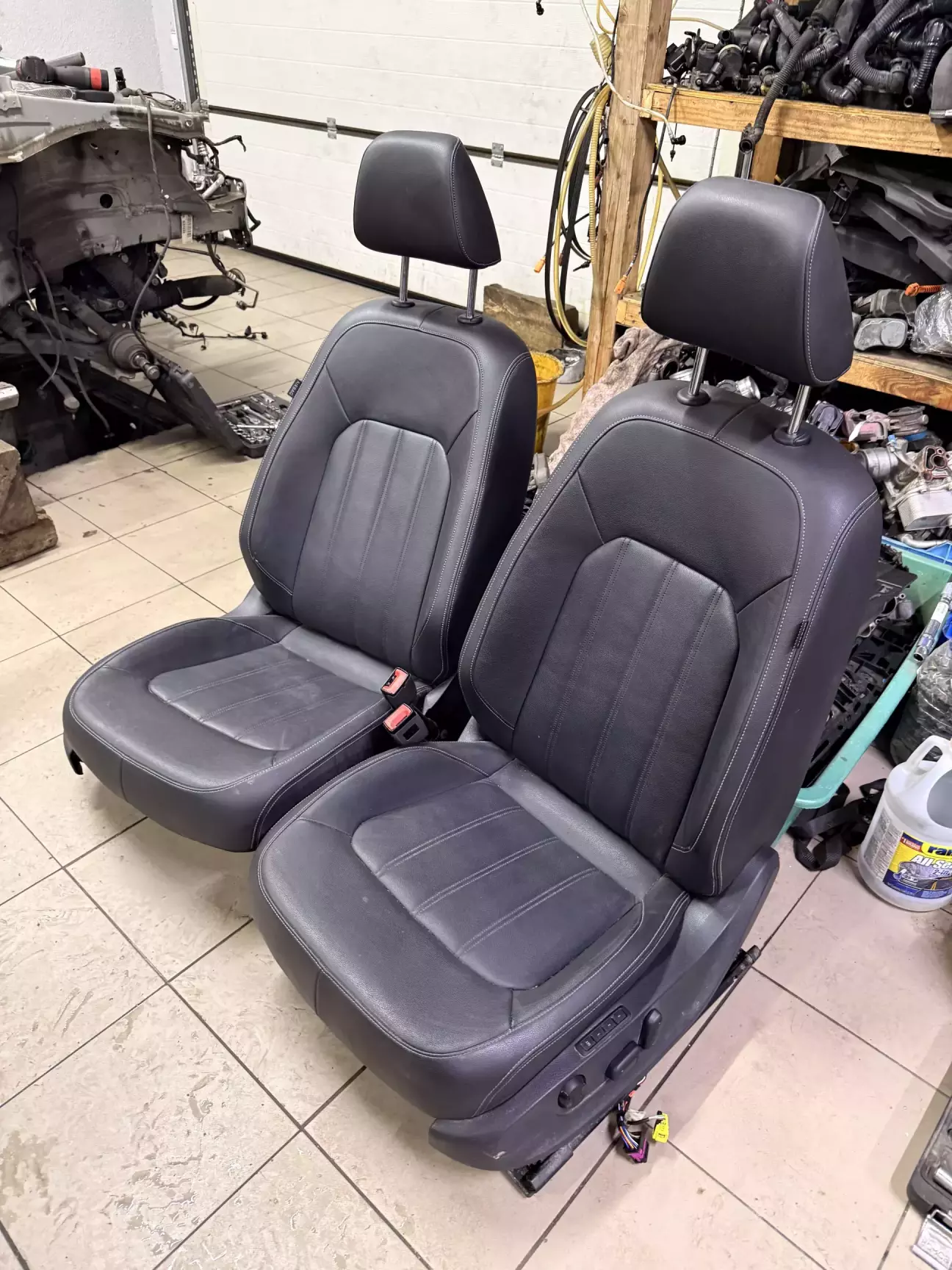

Підключення sel салону з памʼяттю замість звичайного passat nms usa

Підключення сел салону від нмс2 на рестайлінговий нмс

Спочатку оглядаємо всі рідні фішки автомобіля, після чого визначаємо, що саме необхідно допінувати.

На розбірці просимо відрізати фішку, в яку підключається фішка сидіння, оскільки нові піни коштують понад 1000 грн за 1 шт...

Що потрібно докупити:

+-4 м дроту 2.5 мм²

+-5 м дроту 0.35 мм²

розпіновувачі — для витягування пінів із роз’єму, який ми взяли на розбірці

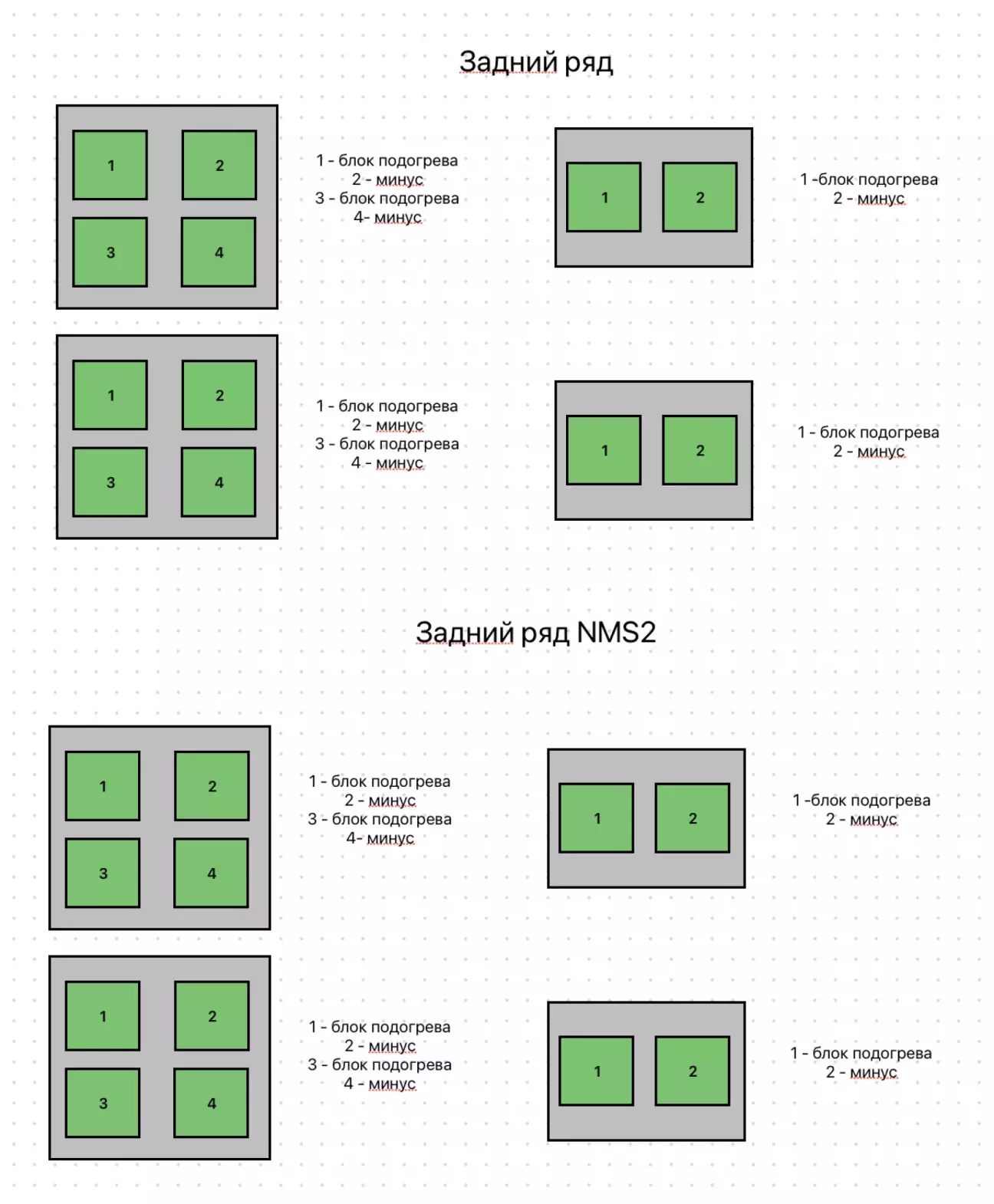

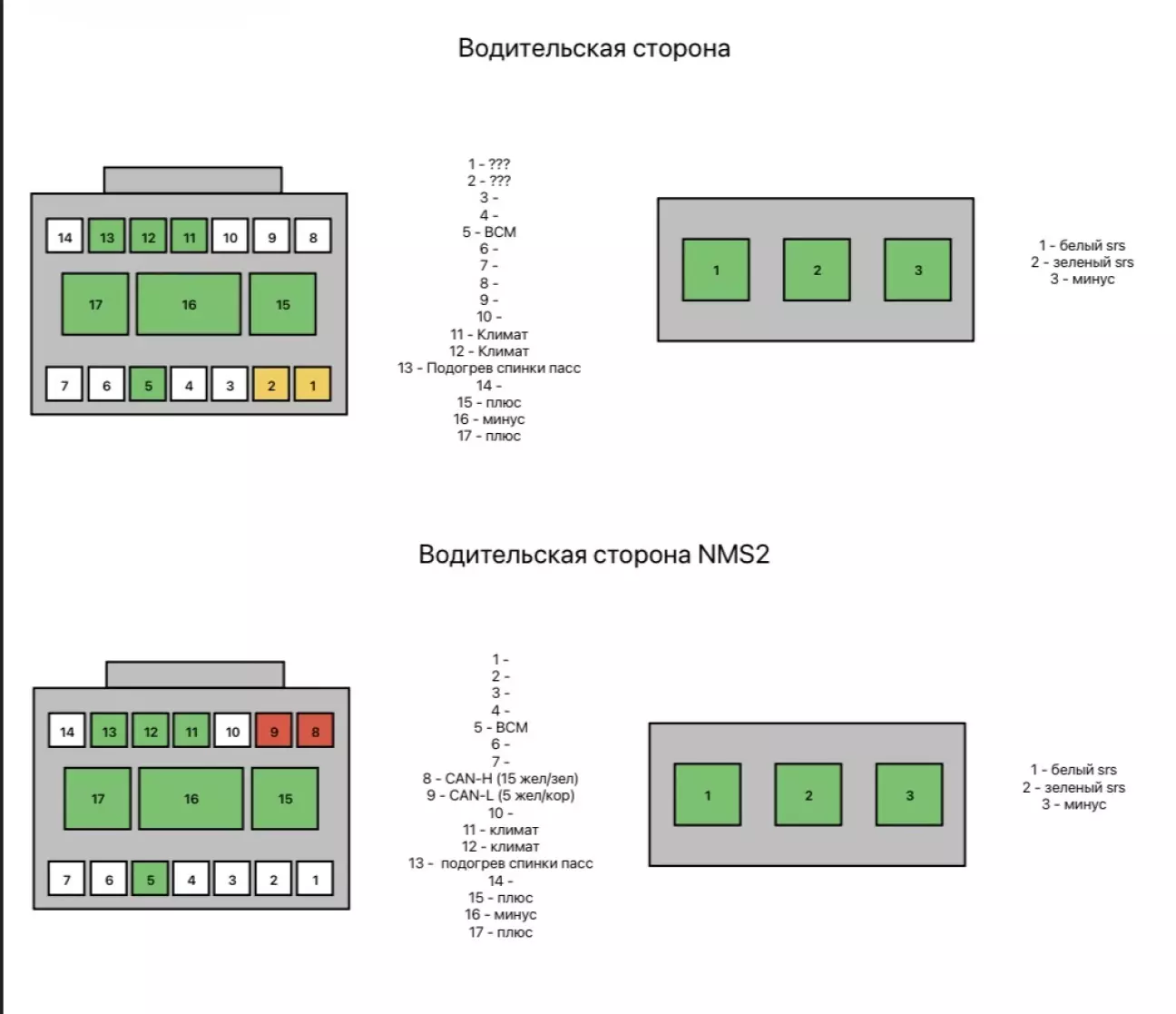

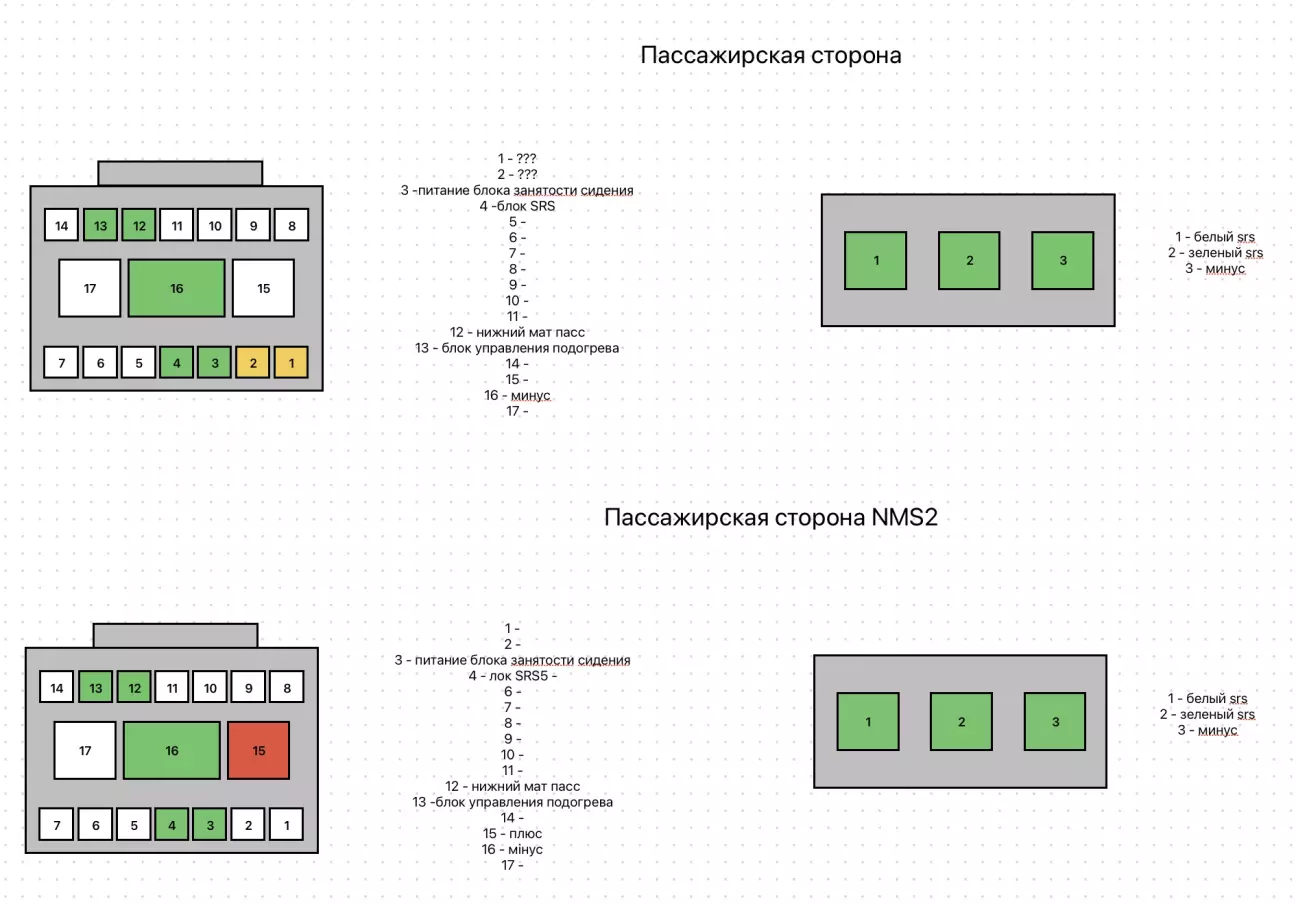

Верхні схеми — мої рідні, у вас вони можуть відрізнятися.

Позначки на схемах:

Зелені сектори-те, що співпадає

Червоні-те, чого не вистачає

Жовті-невідомо))

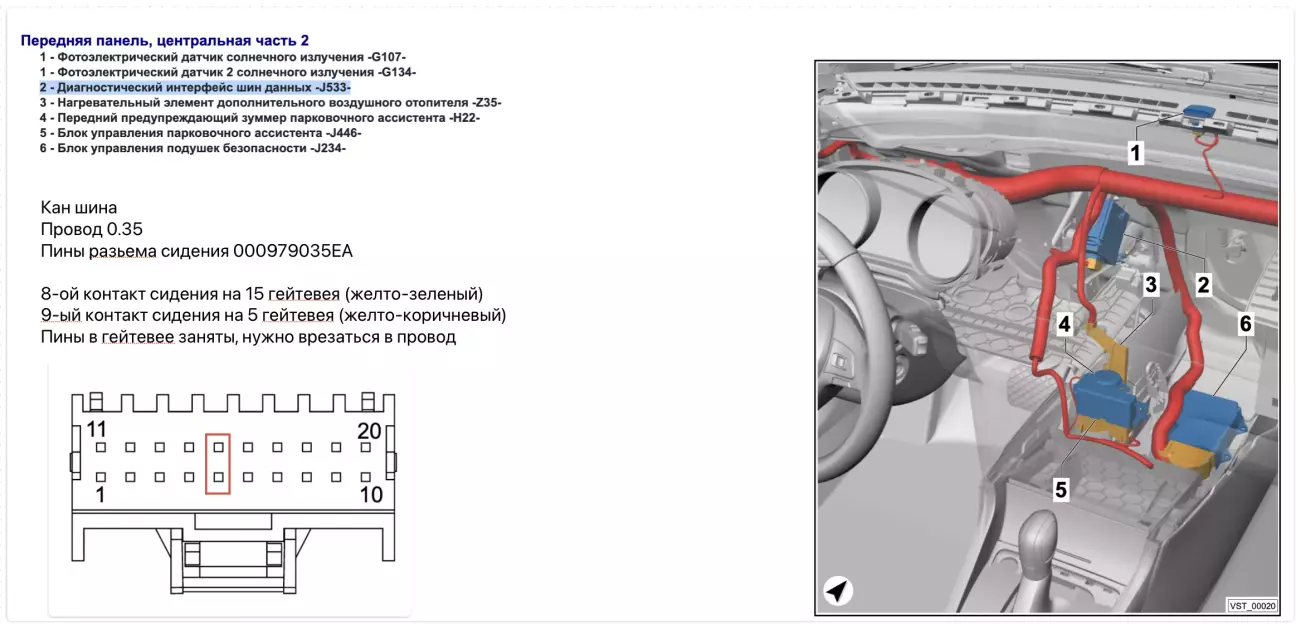

Врізаємо дроти в блок Gateway, згідно зі схемою.

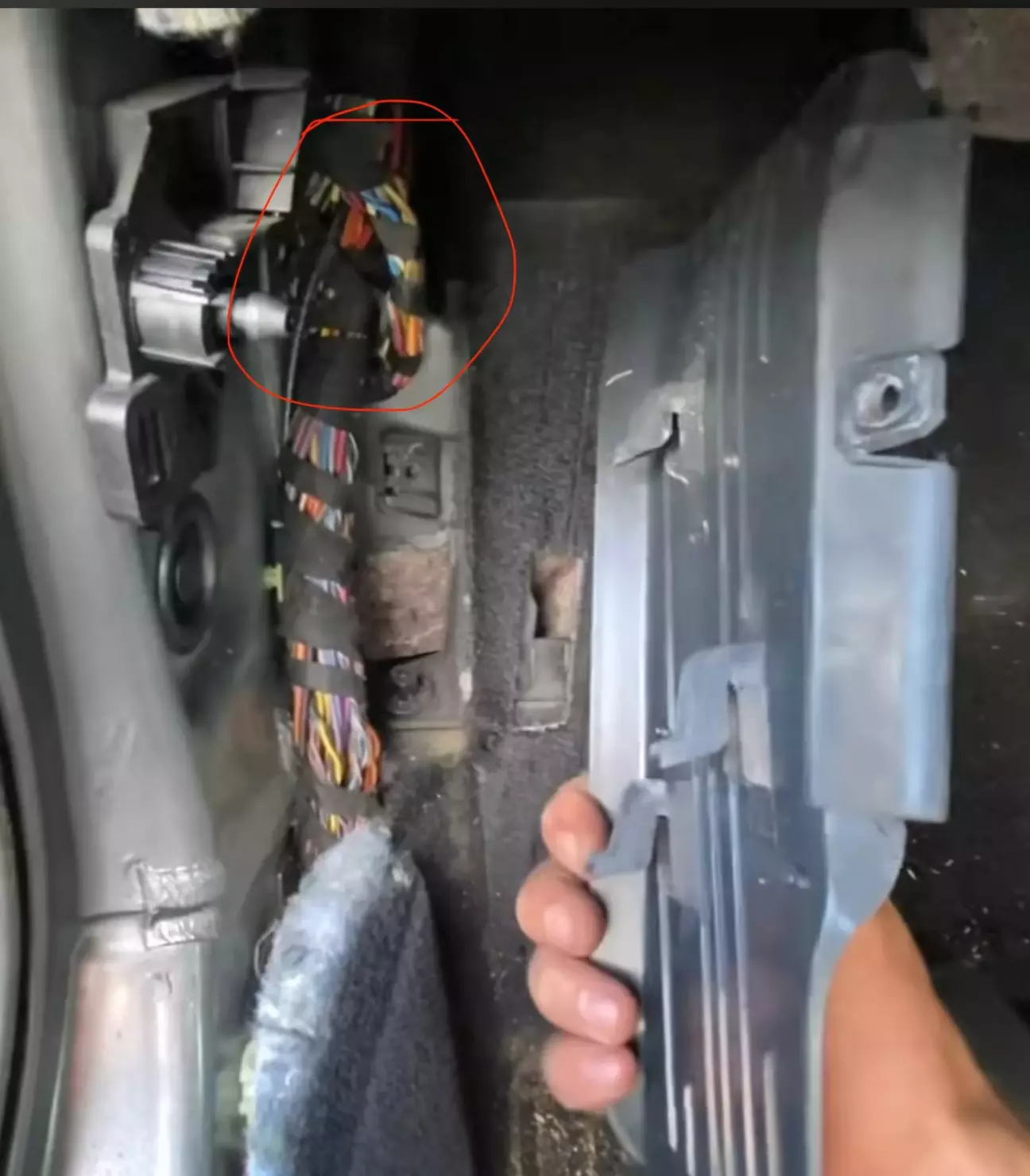

Блок знаходиться над педалями. Для доступу знімаємо нижню накладку та повітряний тунель обдуву ніг.

У цьому місці проходить дріт від спеціального термозапобіжника, який відповідає виключно за електрорегулювання сидінь.

Беремо всі товсті червоно-жовті дроти та продзвонюємо їх тестером з 15-м піном водійського сидіння.

Коли знаходимо потрібний дріт — врізаємо в нього дріт із 15-го піна пасажирського сидіння, щоб запрацювало електрорегулювання.

Робимо ось таку скрутку

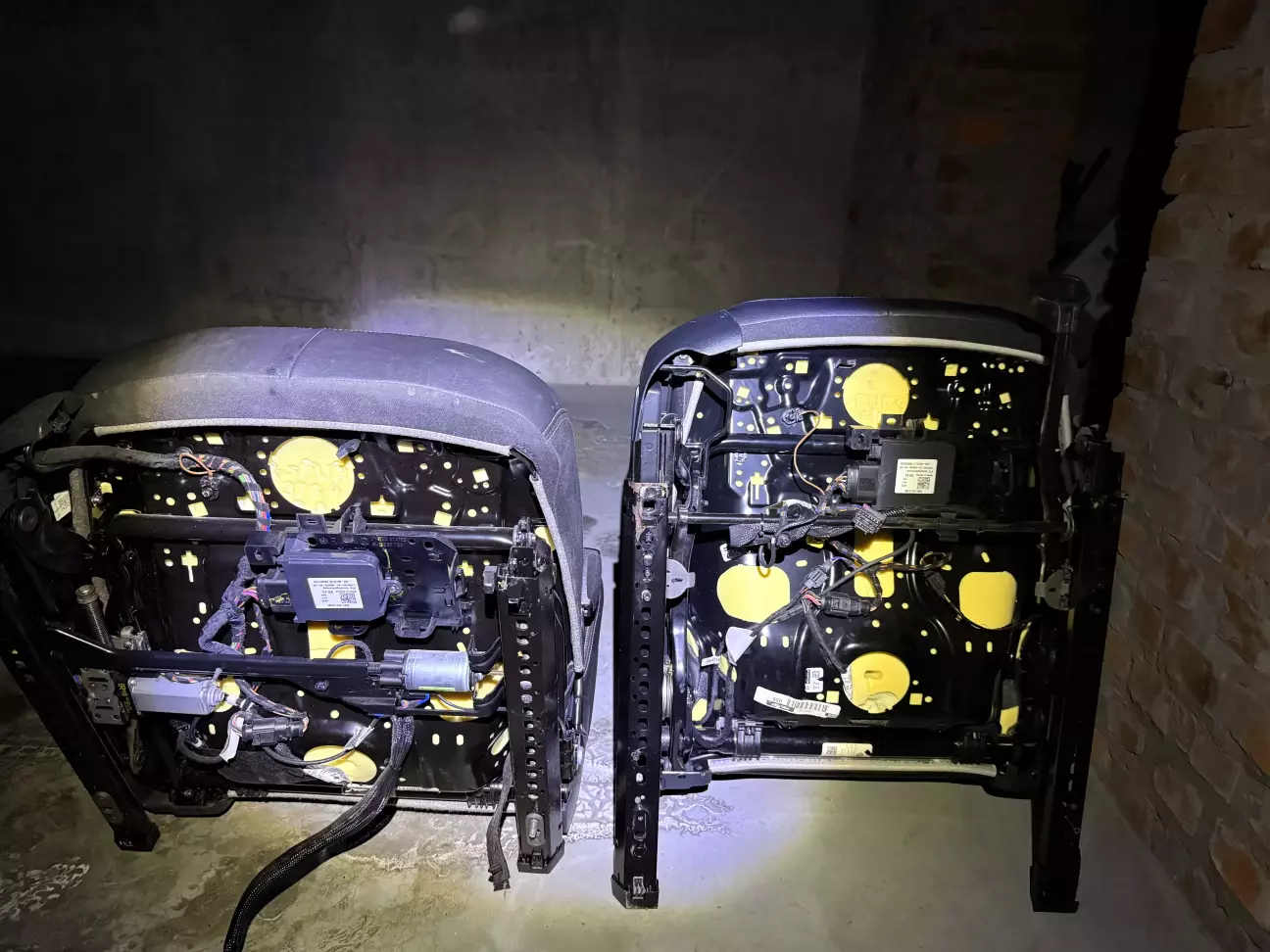

У верхній частині видно блоки присутності.

Блок із рідного сидіння переставляємо на нове, щоб уникнути помилок по системі безпеки.

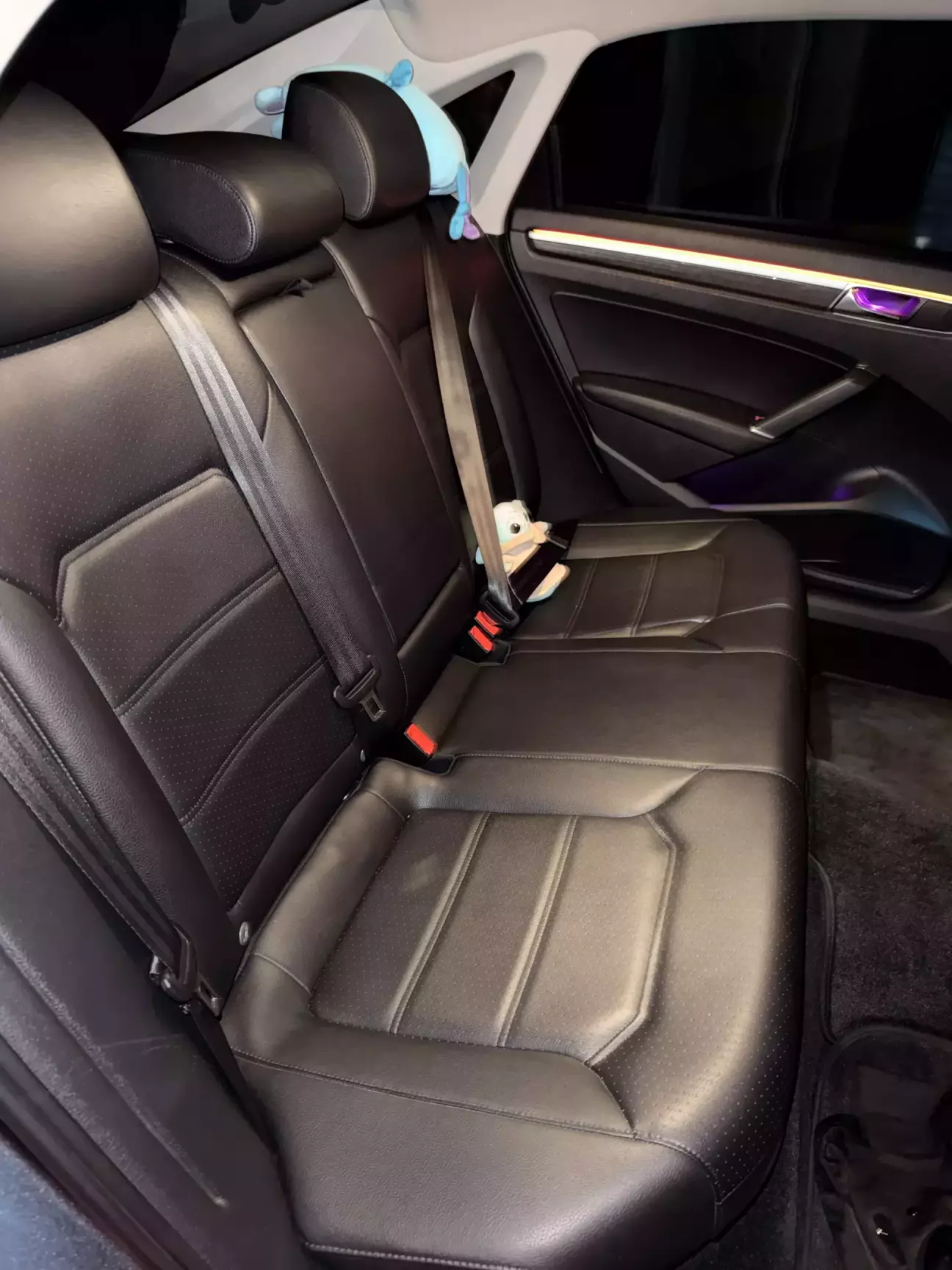

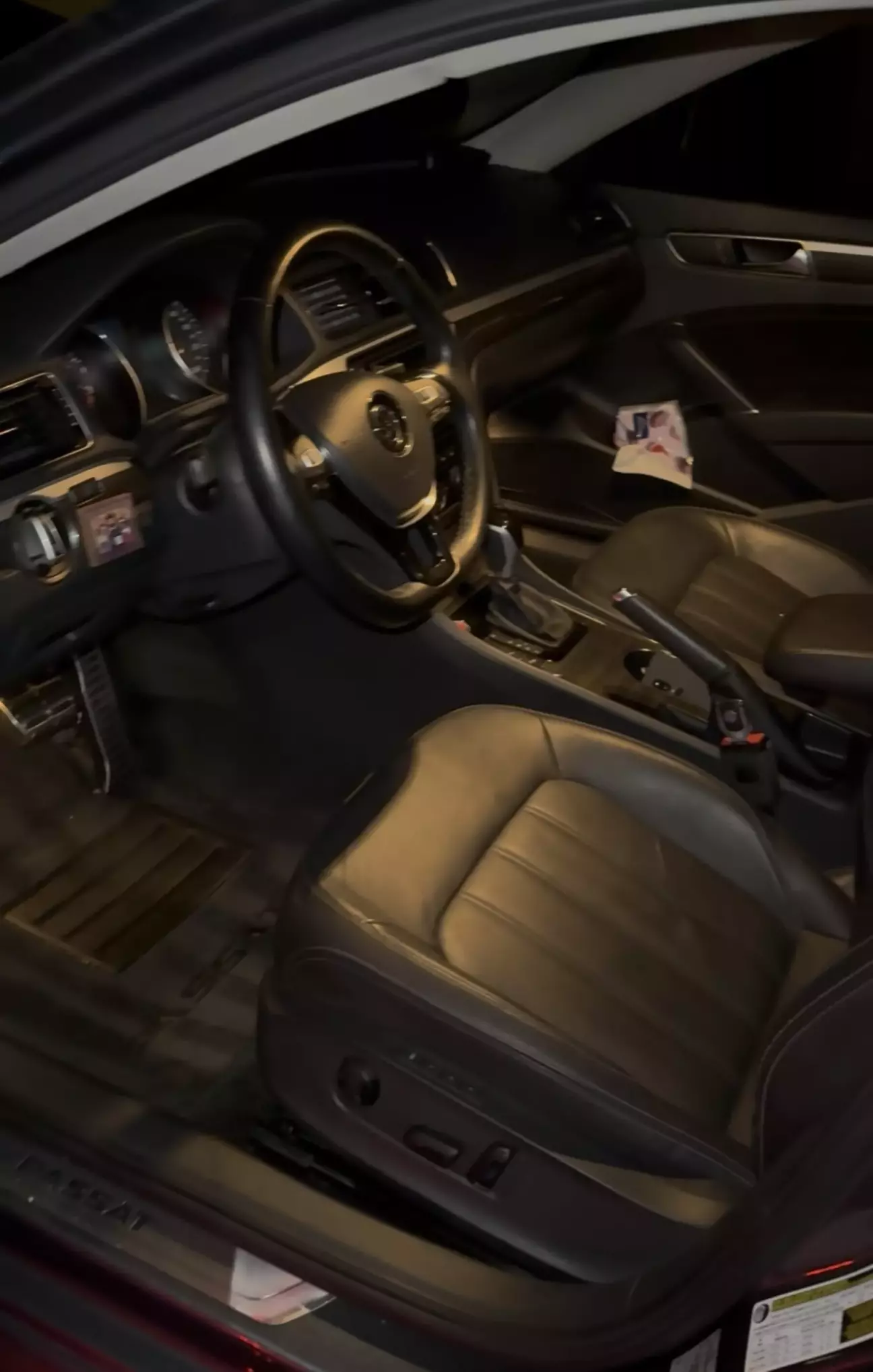

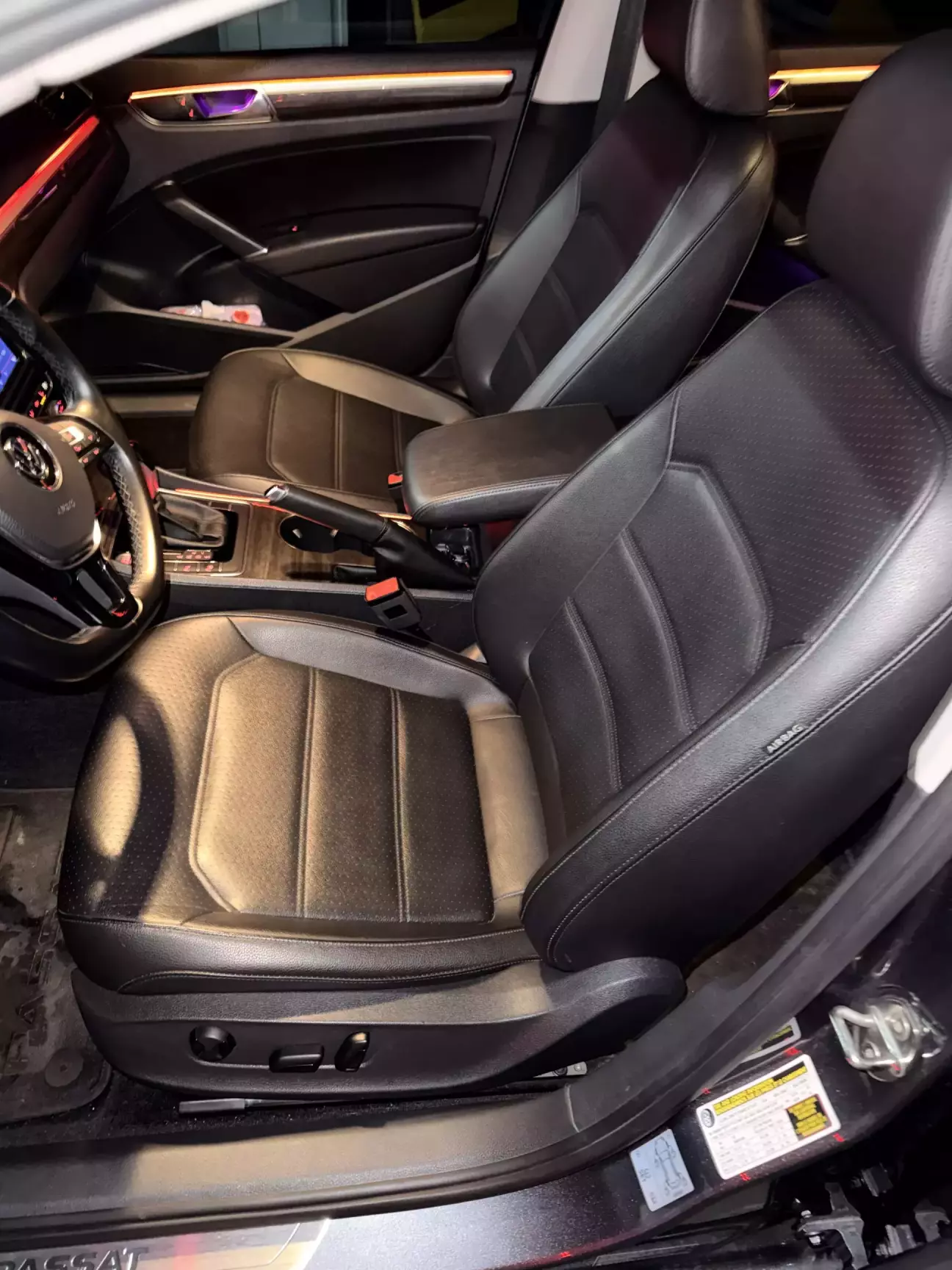

У результаті все необхідне працює.

Якщо підключення виконано правильно — у діагностиці з’являється новий блок:

«Блок сидіння водія»

@pandemique  Великий респект та повага за всі схеми, допомогу та консультації 🤝
