Активація AndroidAuto на R-Link Evolution через ECUTweaker

Покатавшись кілька тижнів після покупки на авто, виникло бажання розширити функціонал штатної магнітоли. Тим більше, він передбачений, хоч і прихований виробником, щоб власники платили за його розблокування кошти. На жаль, ця магнітола не підтримує Apple Carplay (на відміну від наступного покоління ZOE), але доводиться задовільнятись тим що є.

Для виконання даної процедури знадобиться телефон на Android, встановлена на ньому програма ECUTweaker версії 2.6.1, якщо вразі чого хочете перевірити чи є новіша, можетеглянути тут (також потрібна база даних, яка міститиме дані про автомобілі, з якими зможе працювати програма), ELM адаптер (я використовував двохплатний, але не впевнений що це обов'язково, швидше перестрахувався), та 4 провідки, для зєднання ELM адаптера з певними пінами OBD порту авто.
Чому потрібно з'єднувати не напряму ELM адаптер до OBD порту авто, а живити тільки певні піни? На скільки мені відомо, так передача даних відбуватиметься за іншим протоколом, що дасть нам змогу провести зміни в конфігурації.

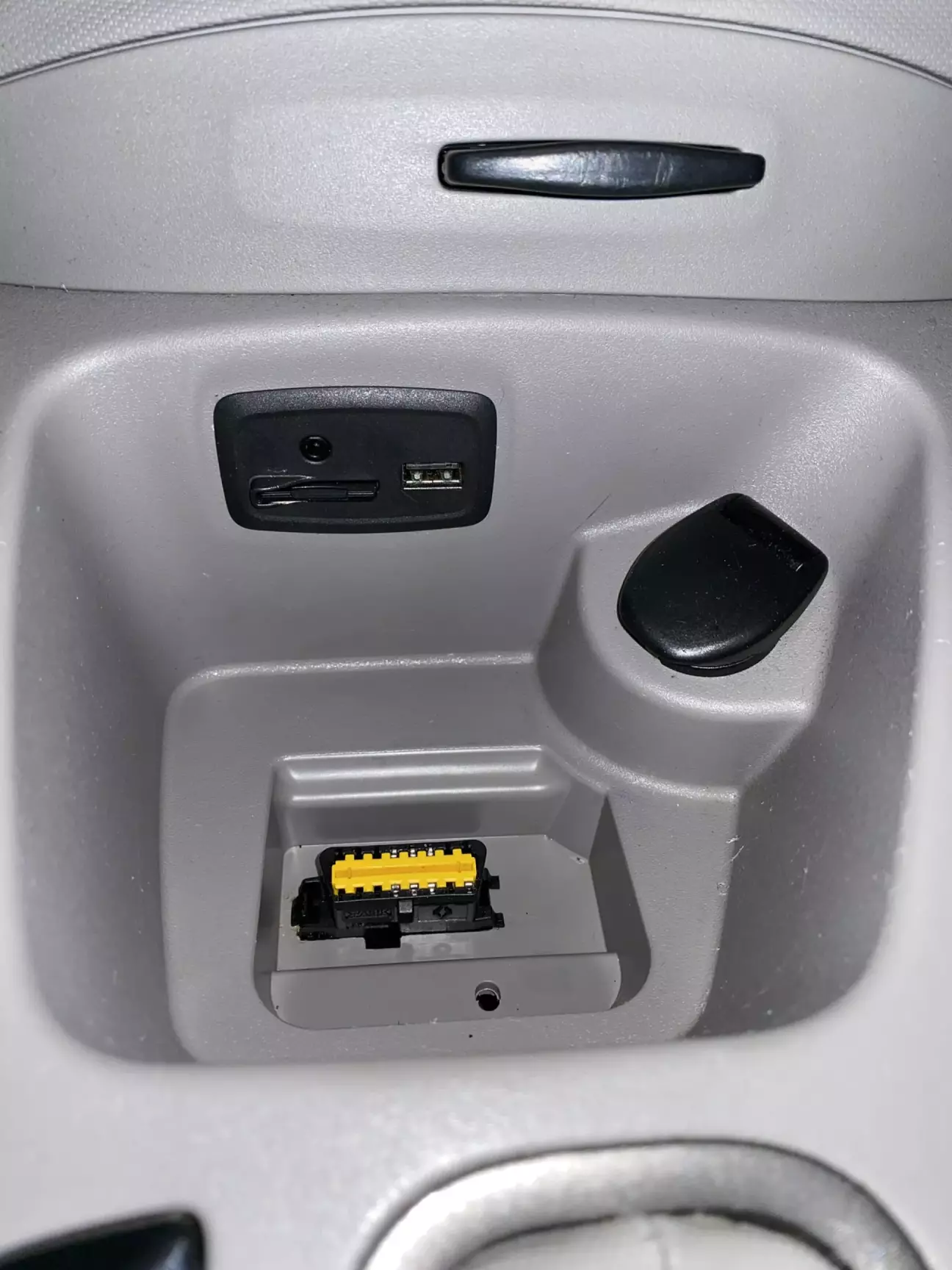

Спочатку необхідно вставити ключ-карту в її місце, щоб авто бачило ключ і коректно сприймало зміни, що його очікуватимуть. Після цього, зняти захисну гумову поличку, щоб був доступ до OBD порту авто.

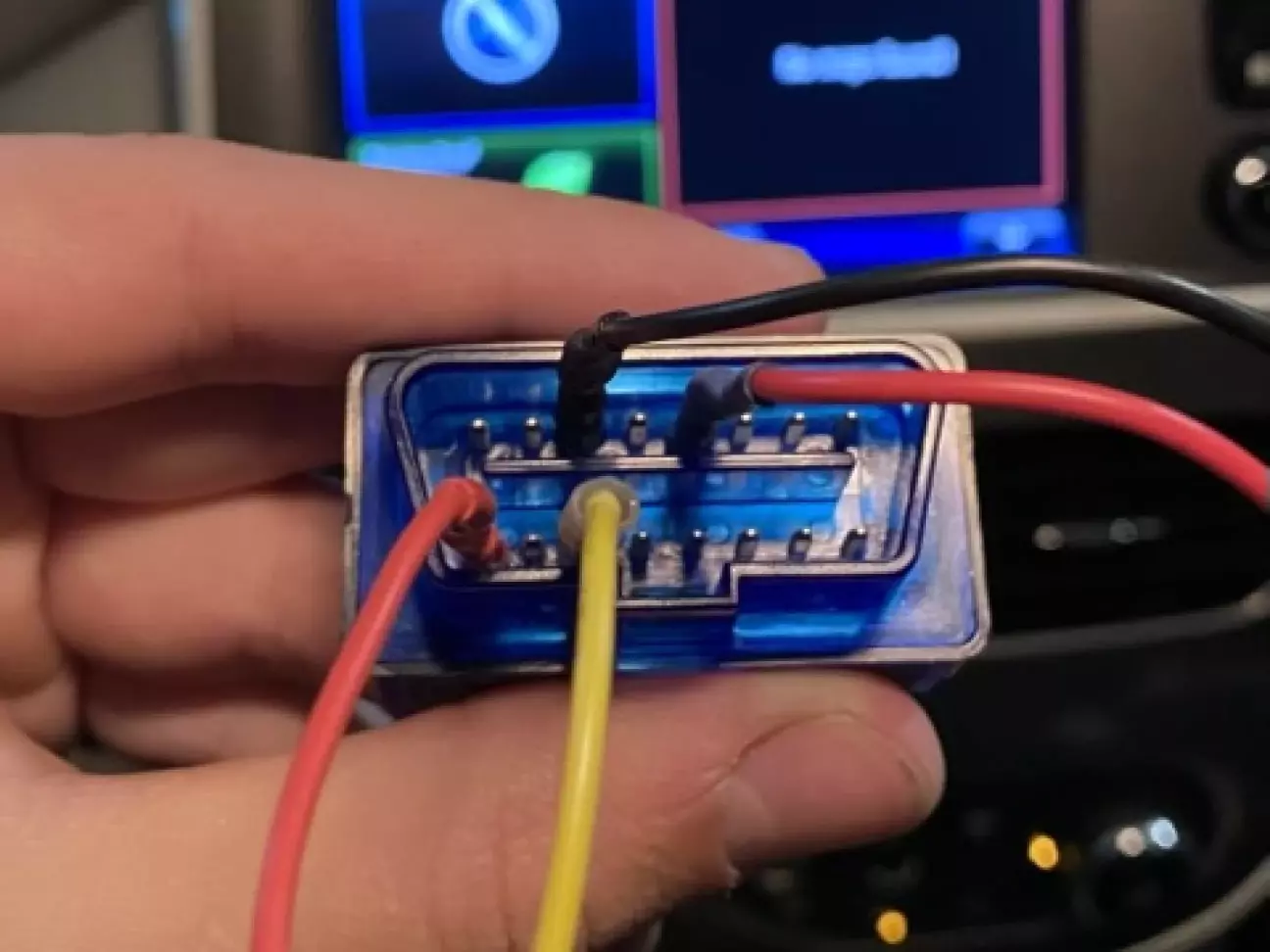

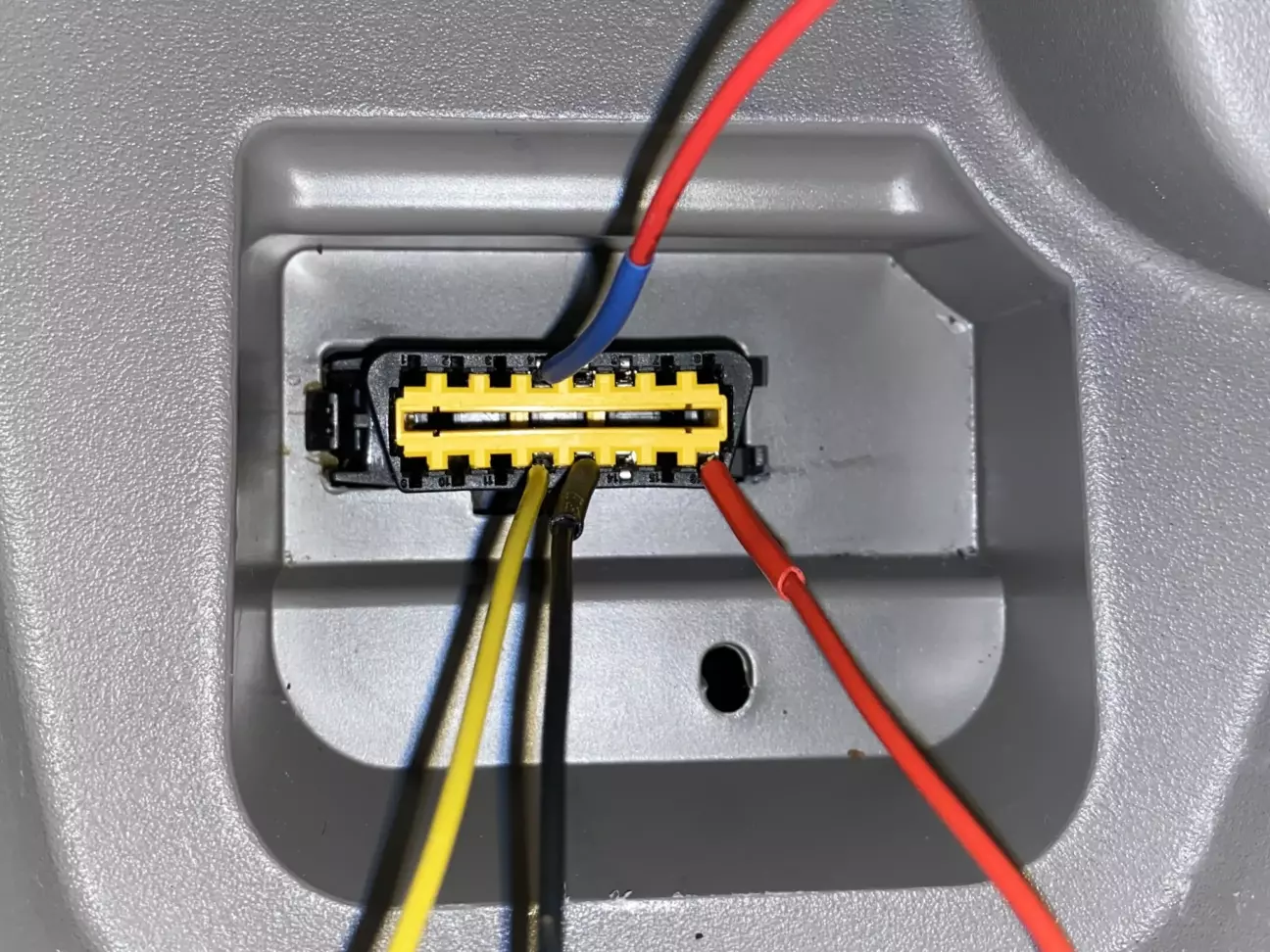

Після чого можна взяти завчасно підготовлені провідки та підключити наступним чином:

На ELM засвітиться червоний індикатор:

На цьому фізчині маніпуляції завершуються.

На телефоні потрібно увімкнути Bluetooth та зєднати з ELM адаптером.
Перед запуском ECUTweaker, потрібно закинути архів ecu.zip в кореневий каталог телефону, щоб програма могла його там знайти та використати.

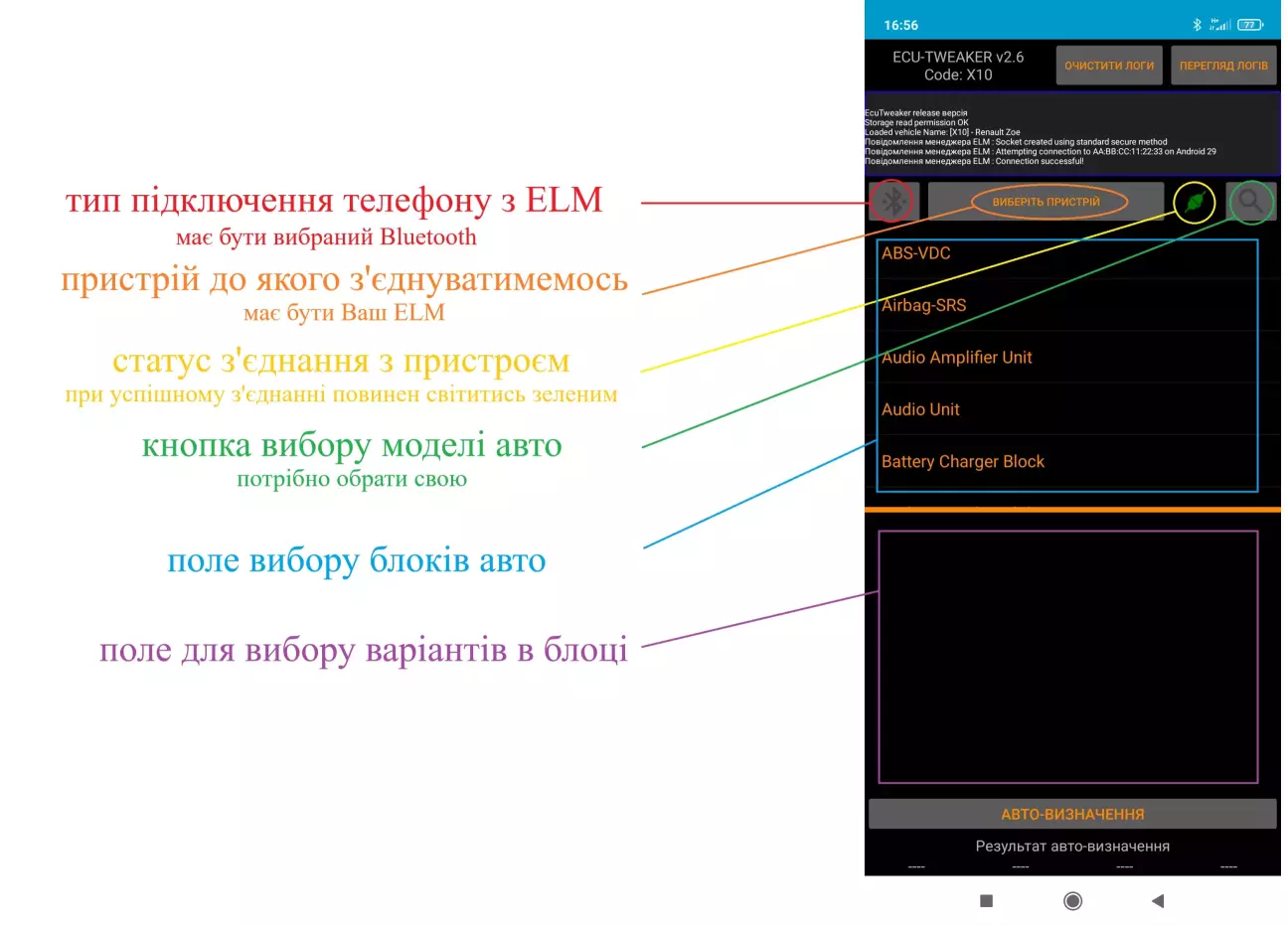

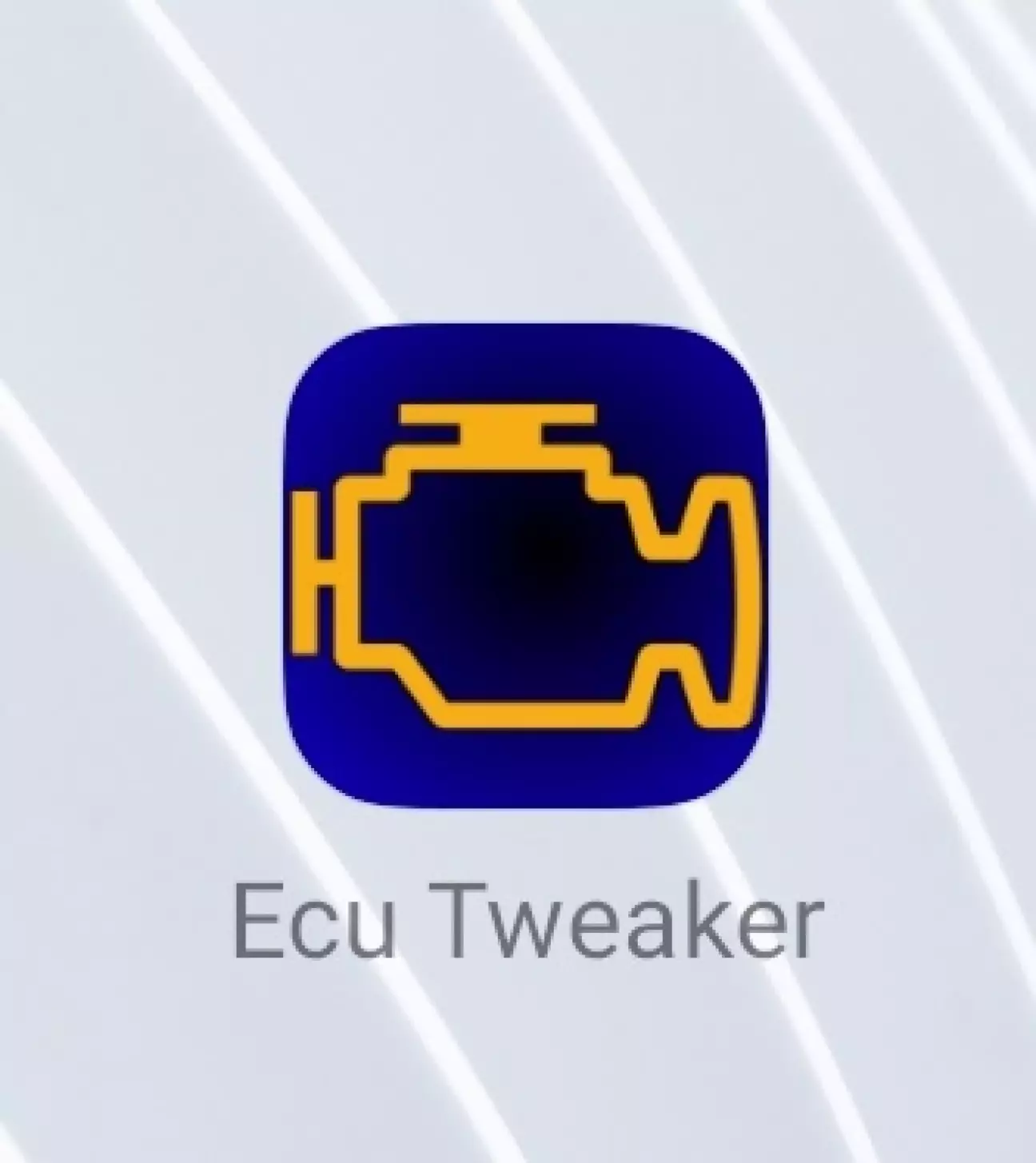

Після чого можна запустити ECUTweaker та ознайомитись з його інтерфейсом (на скріншоті розписав, що за що відповідає).

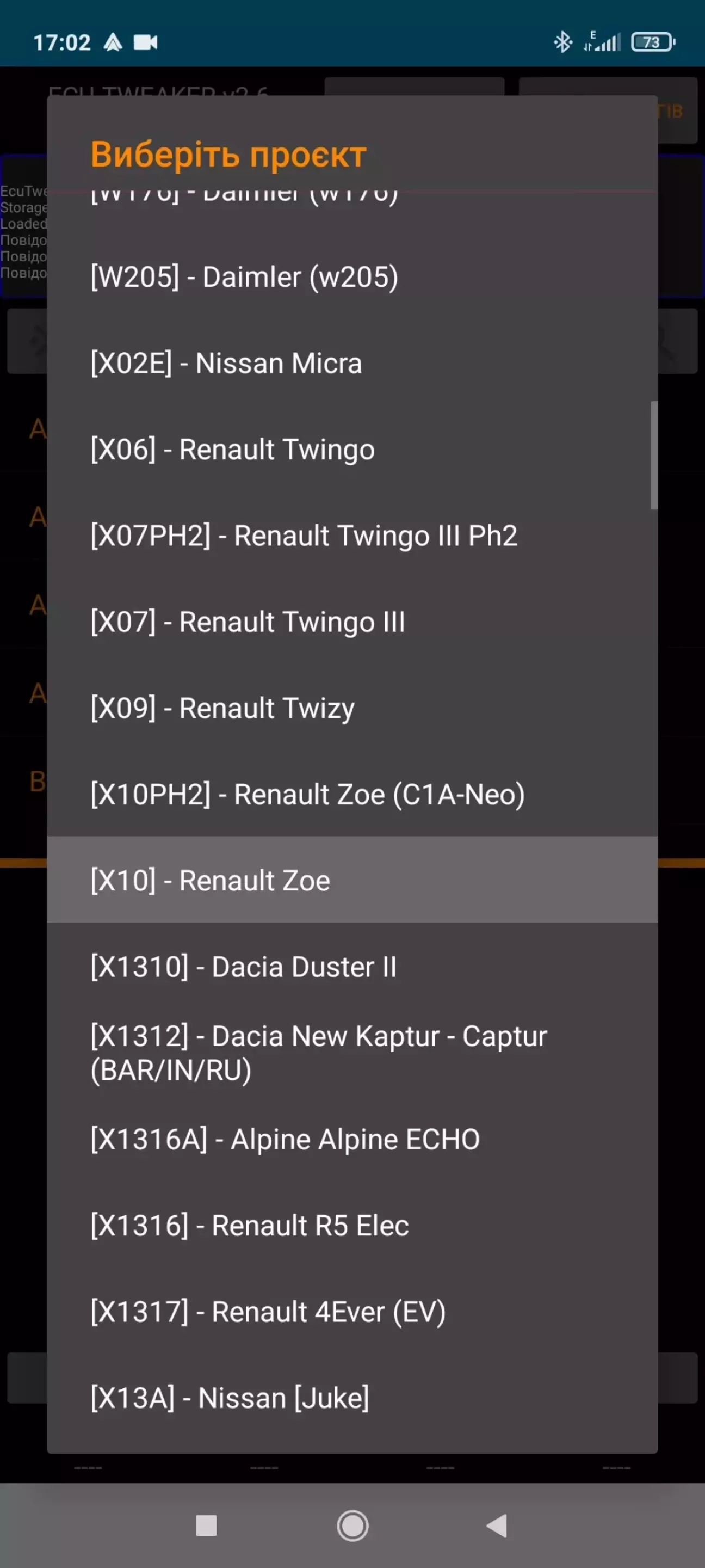

Зайшовши в ECUTweaker одразу вибираю типом підключення Bluetooth, пристрій до якого буде підключатись, свій вже з'єднаний з телефоном ELM, після чого статус з'єднання змінив колір на зелений. В пункті вибору моделі, серед всіх шукаю та обираю Renault ZOE.

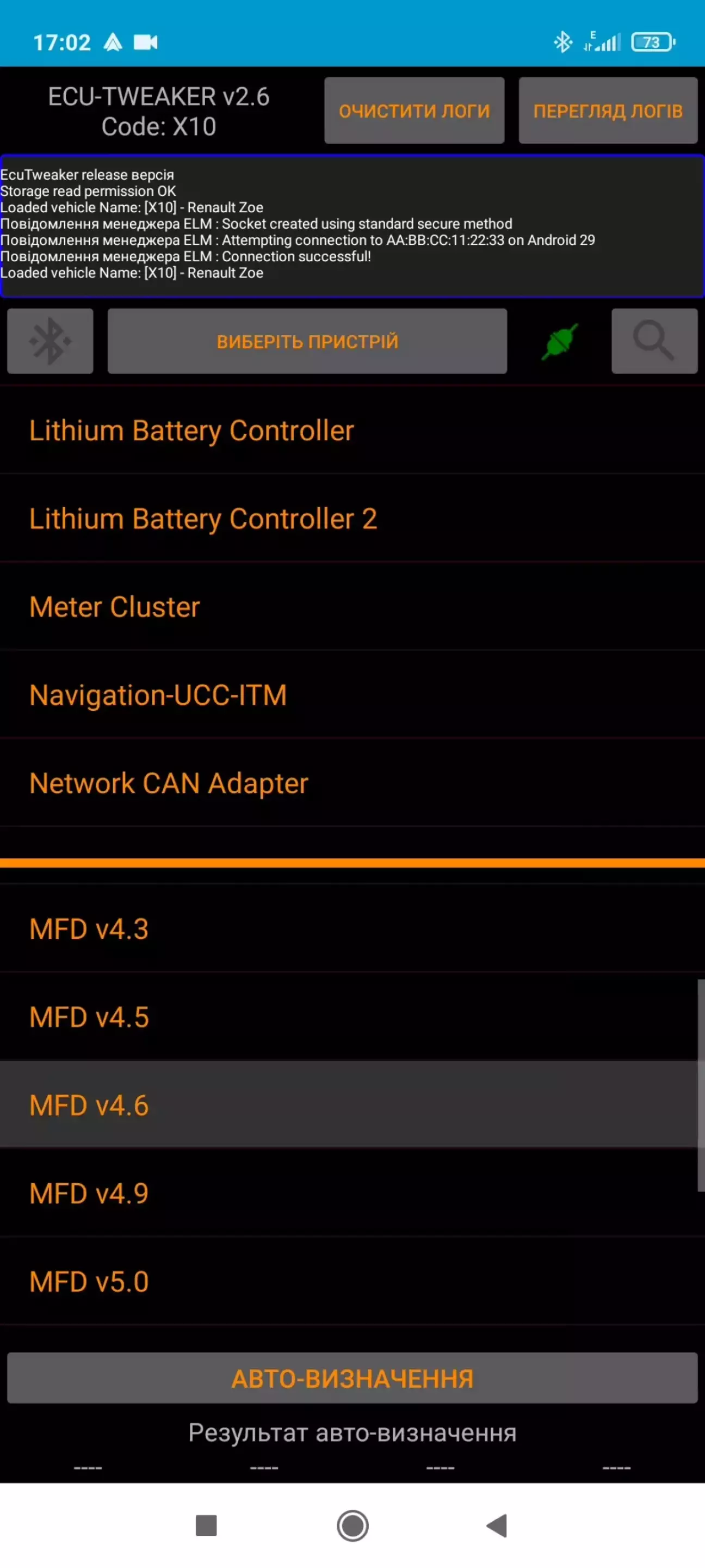

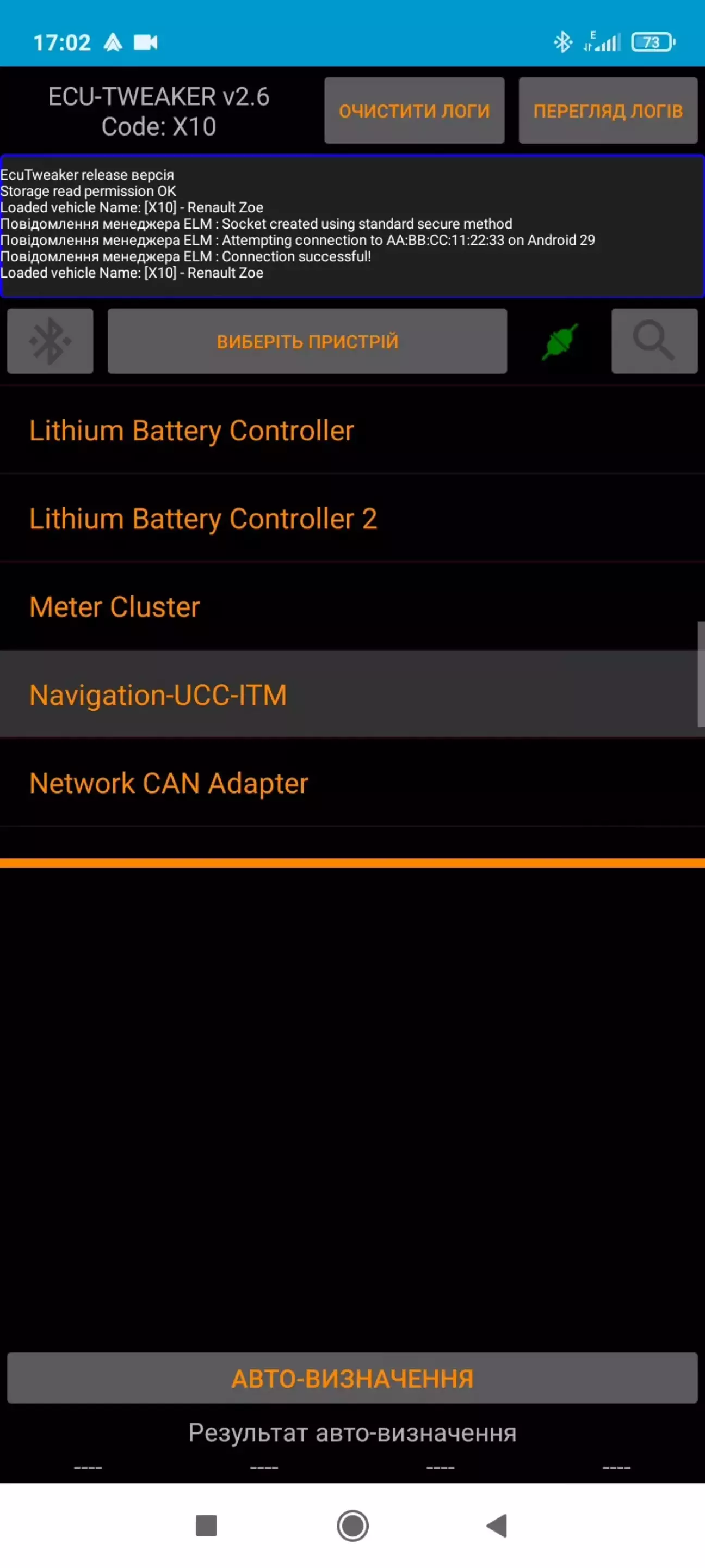

Після чого переходжу до блоку Navigation-UCC-ITM, де в нижньому підменю, що з'явилось обираю MFD v4.6

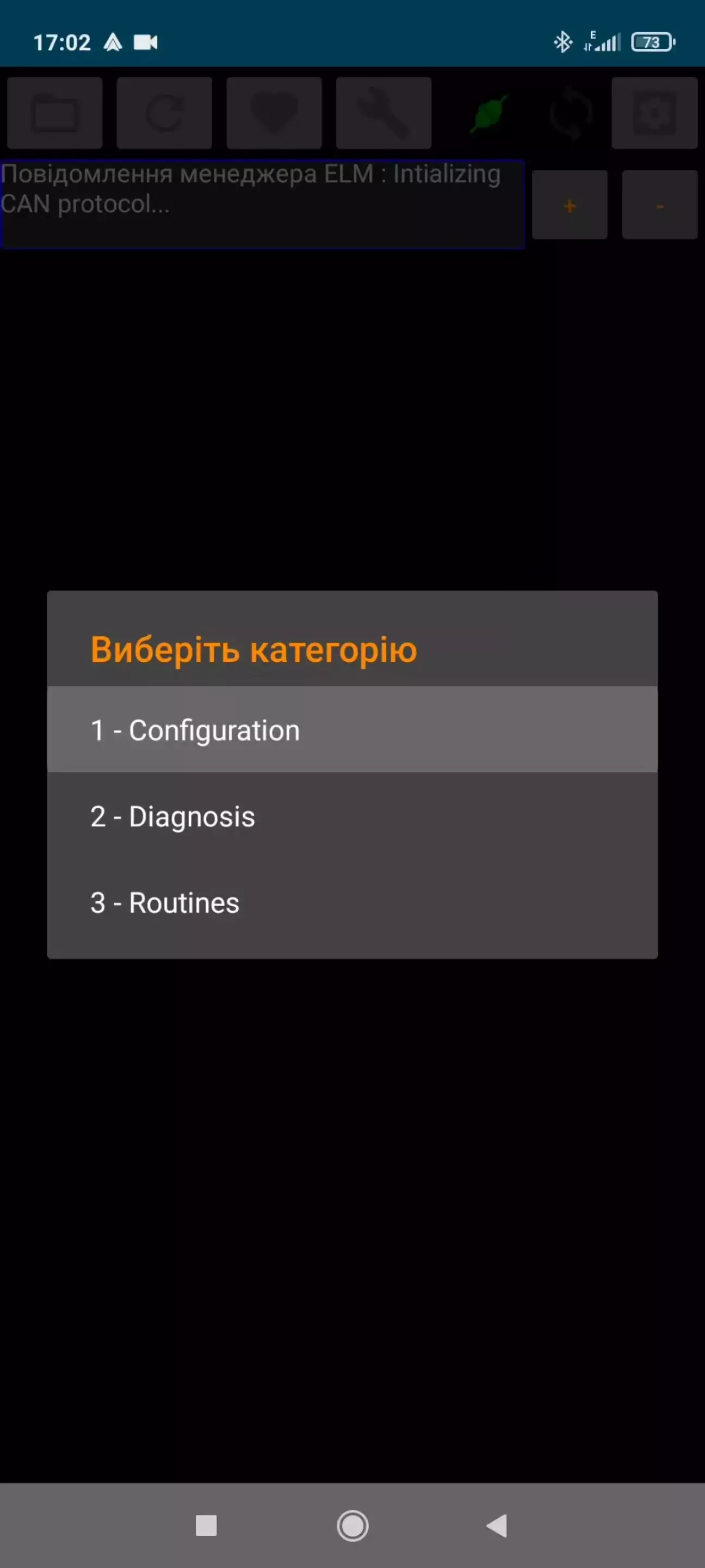

Після вибору версії, блок запитає що від нього потрібно. На цьому етапі вибираю Configuration, бо маю щодо нього амбітні плани😁

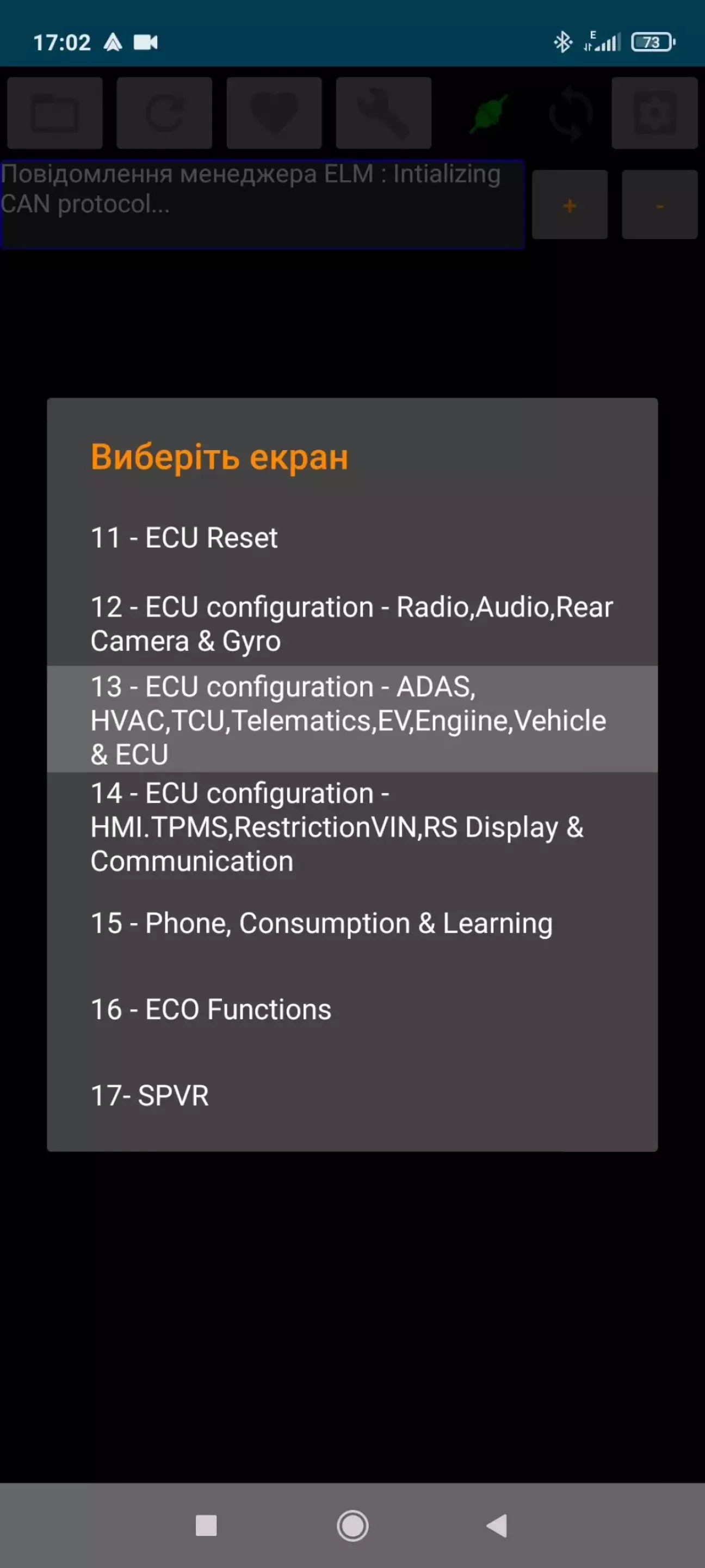

Та одразу вибираю сторінку, на якій хочу вносити зміни - ECU configuration - ADAS, HVAC, TCU, Telematics, EV, Engine, Vehicle & ECU

Після цього, відкриється сторінка з купою параметрів, які можна змінити. Ті що необхідні для активації AndroidAuto знаходяться з самого низу, тому сміливо можна гортати в самий низ, до групи ECU configuration, де будуть очікувати наступні параметри:

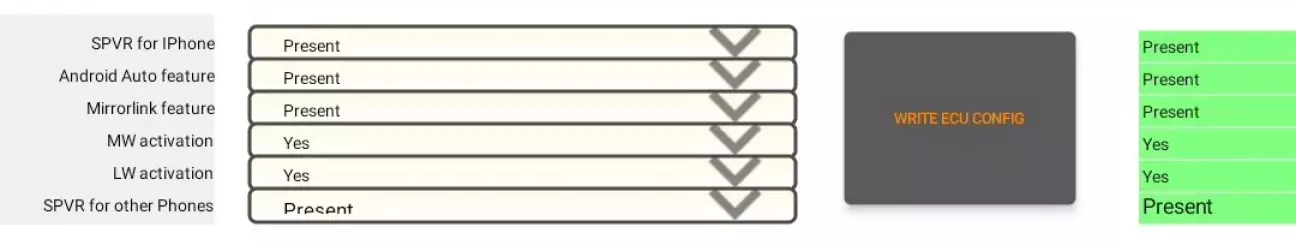

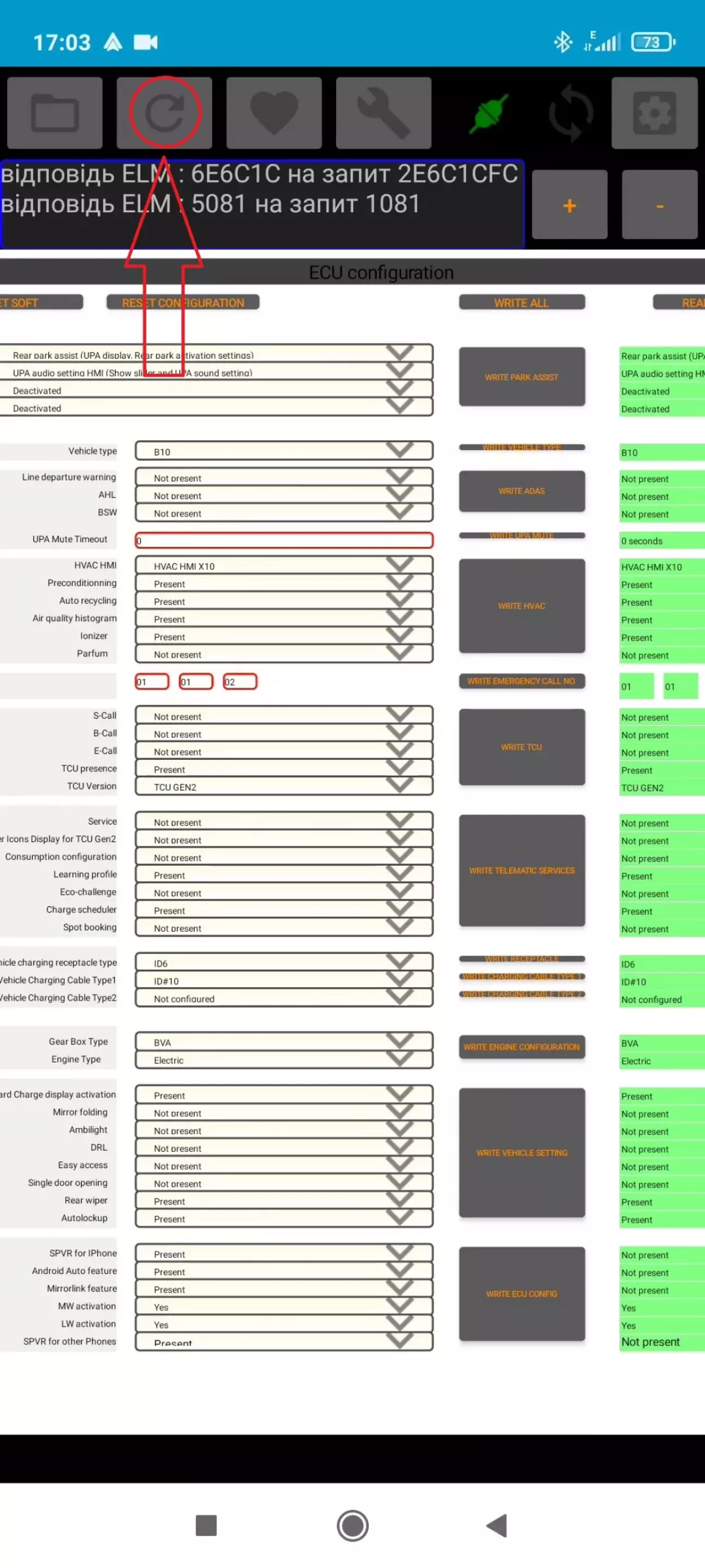

Ліворуч написані параметри, правіше значення, які можна для них застосувати, далі кнопка "запису" вибраних опцій в поточному блоці, і праворуч на зеленому тлі поточні значення до тих параметрів, які зараз використовує блок в своїй роботі (їх і потрібно змінити).

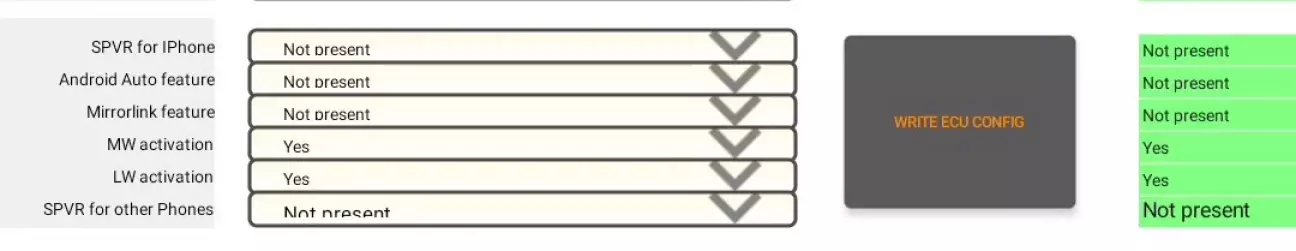

У всіх доступних параметрах, я встановив значення, що дозволять їх роботу

та натиснув сіру кнопку WRITE ECU CONFIG, що знаходиться правіше.

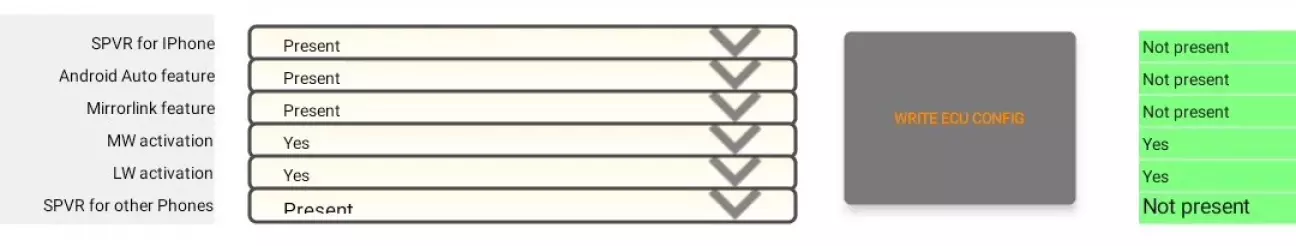

Через кілька секунд, давши значенням застосуватись, щоб перевірити чи все було прописано до кінця, натискаю на верхню кнопку, щоб оновити сторінку і спостергіаю чи прописались значення що я встановив, на зеленому тлі.

Всі значення на зеленому тлі змінились на ті, що я обрав, тому на цьому роботу в застосунку можна завершити, а всі дротики та ELM від'єднати від OBD порту авто, закривши його гумовою поличкою.

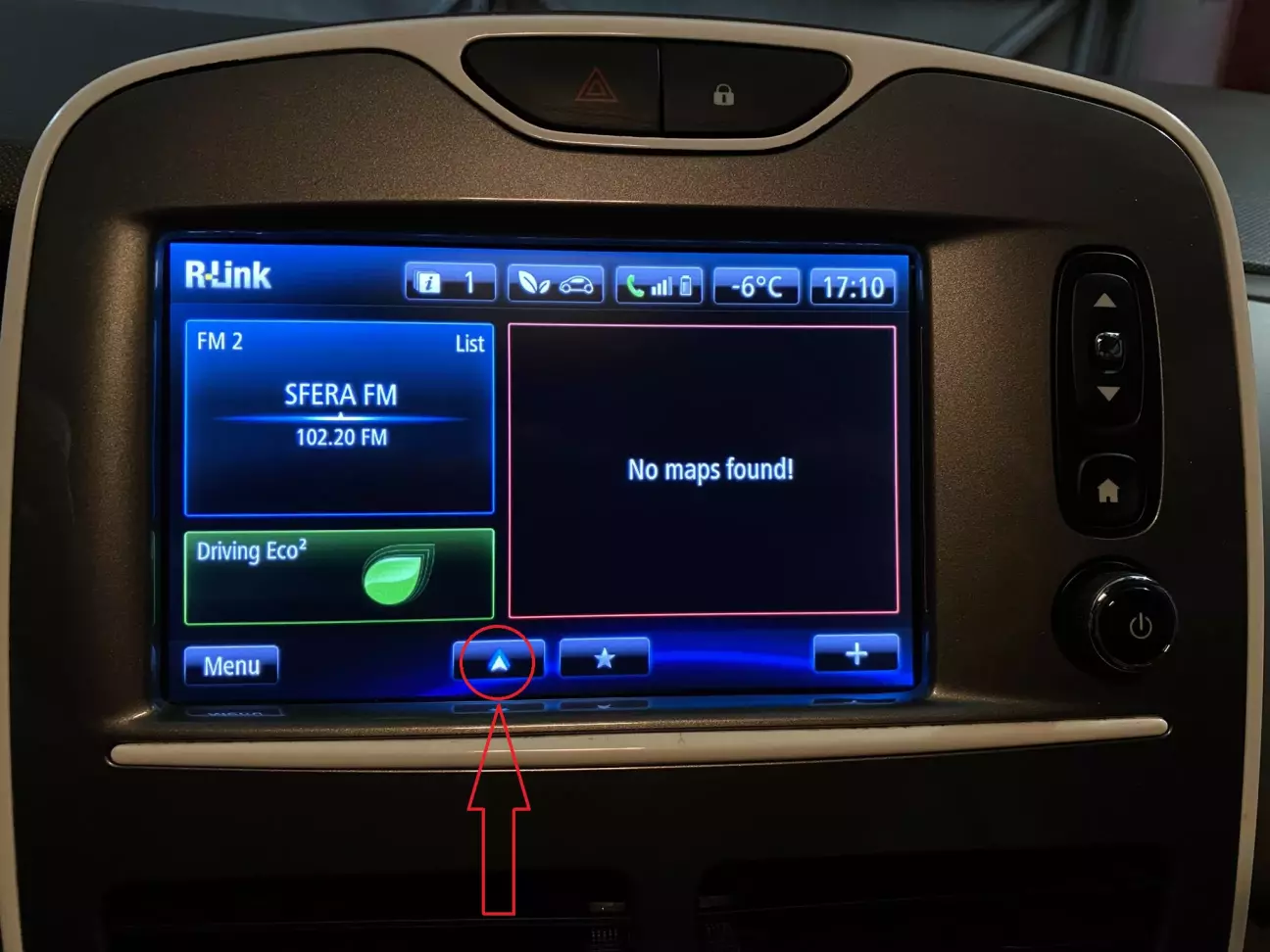

Наступним кроком буде перезавантаження магнітоли, для того щоб всі внесені зміни застосувались. Для цього необхідно 5 разів швидко натиснути на фізичну кнопку з будиночком, що знаходиться на панелі біля сенсорного екрану магнітоли.

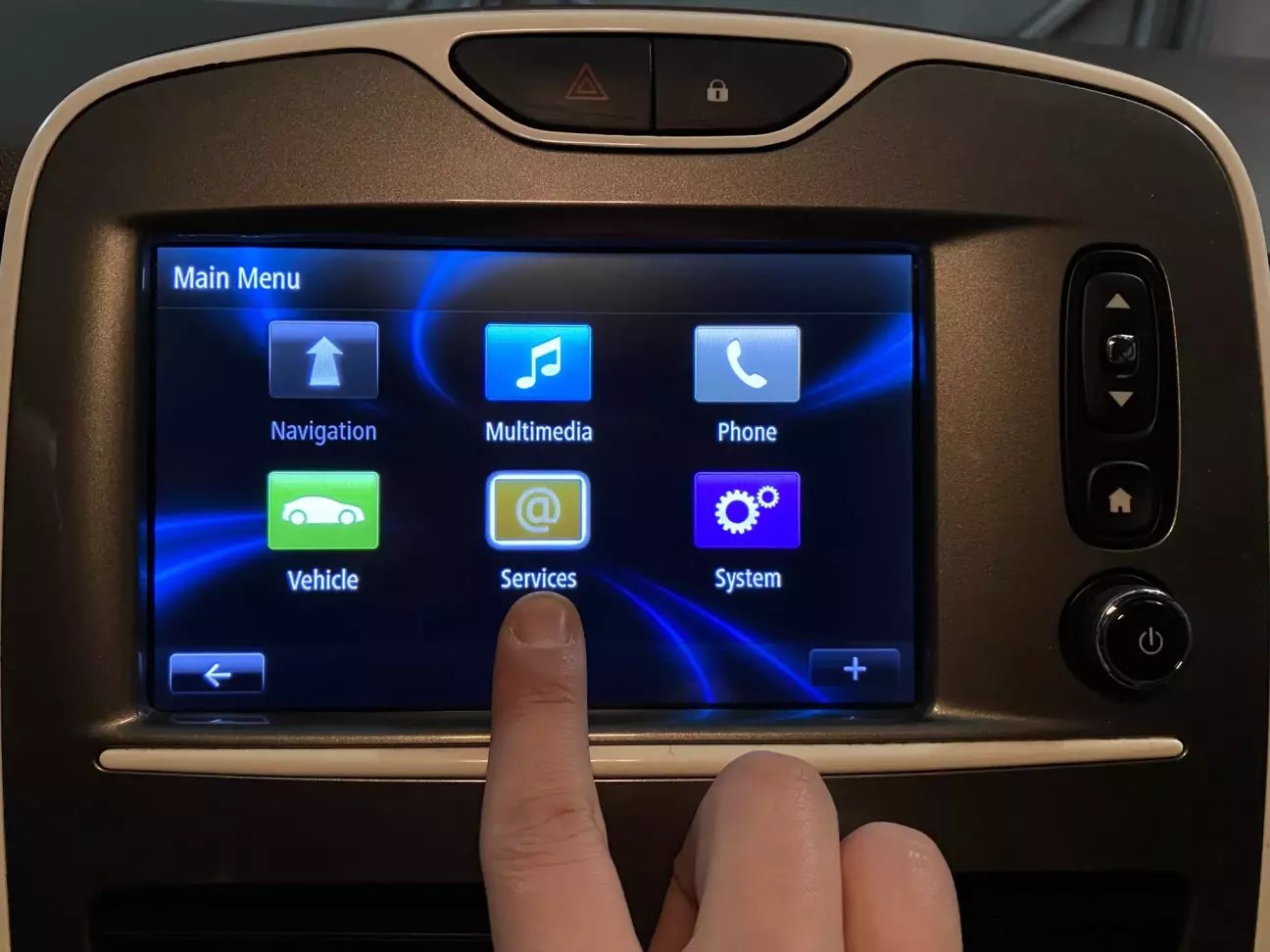

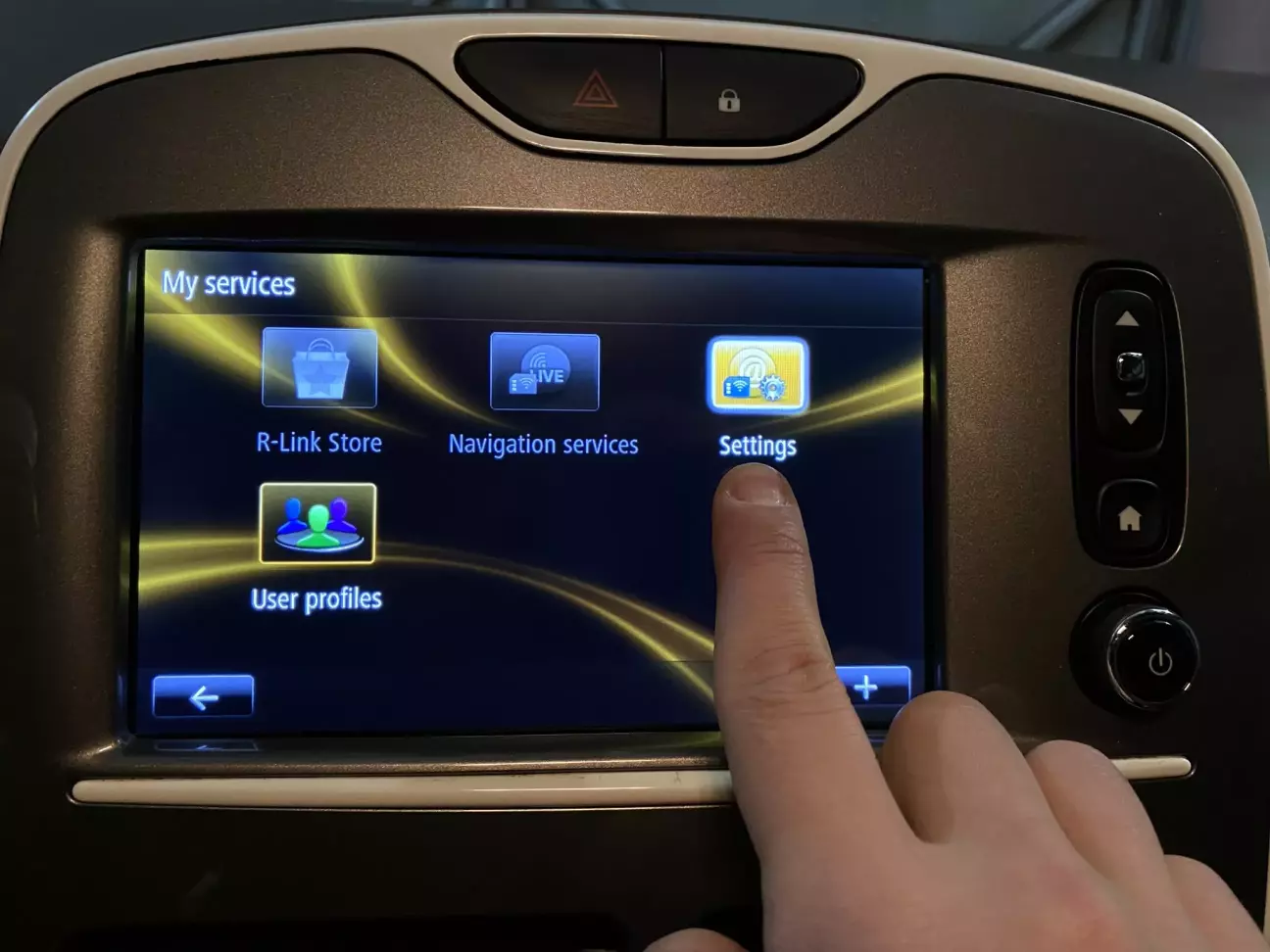

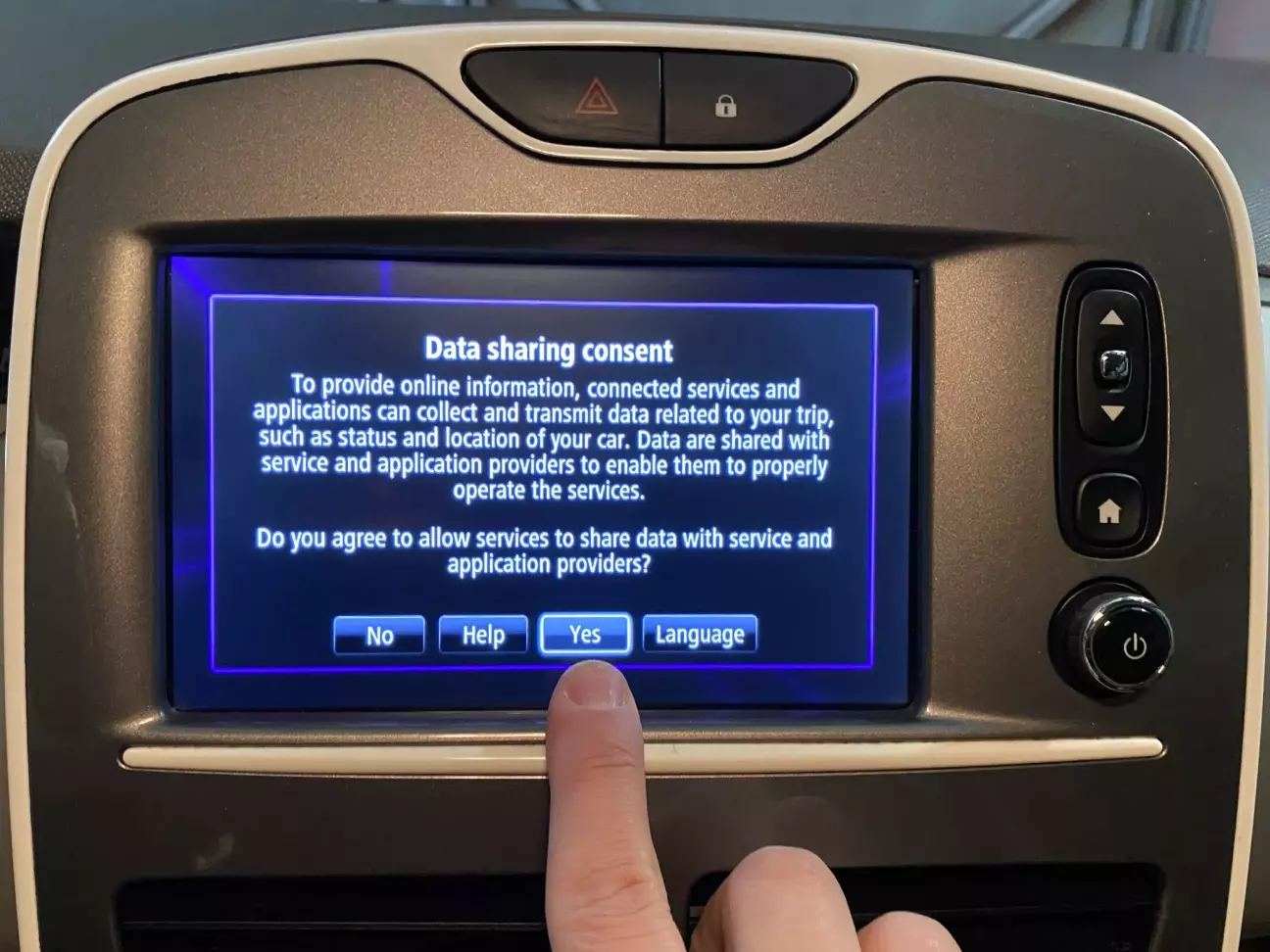

Дочекавшись увімкнення, потрібно надати доступ системі, до пристроїв, щоб вона могла запускати AndroidAuto обмінюючись з ними даними. Це робиться лише один раз, але потрібно зробити. Для цього заходимо в меню магнітоли, вибираємо Services, Settings, Data sharing settings та натискаємо Yes.

На цьому процес можна вважати успішно завершеним. З рекомендацій, можу поділитись як налаштував дії при підєднанні телефону до системи. Зазвичай, коли телефон під'єднується до магнітоли через USB, на весь екран розгортається діалогове вікно, з запитом, чи вмикати AndroidAuto. Якщо натиснути "Так", система його запустить, але якщо "Ні", то вікно зникне, а для запуску AndroidAuto прийдеться перепід'єднувати телефон знову.
Я ж налаштував, щоб при під'єднанні телефону до авто через USB, на екрані зявлявся маленький значок знизу екрану, який за бажанням можна натиснути в будь який момент та перейти в AndroidAuto, і який не зобов'язує до його запуску одразу.

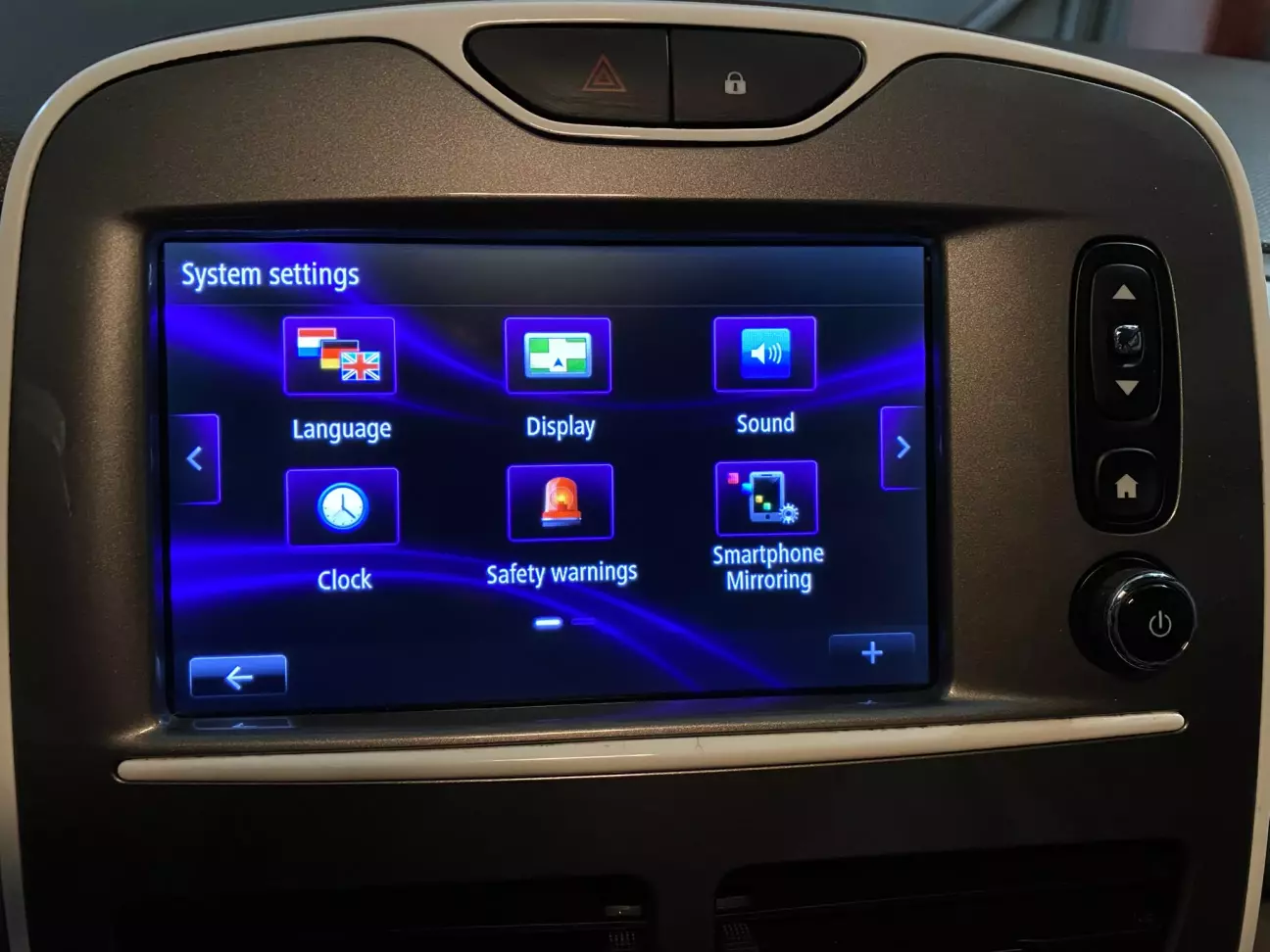

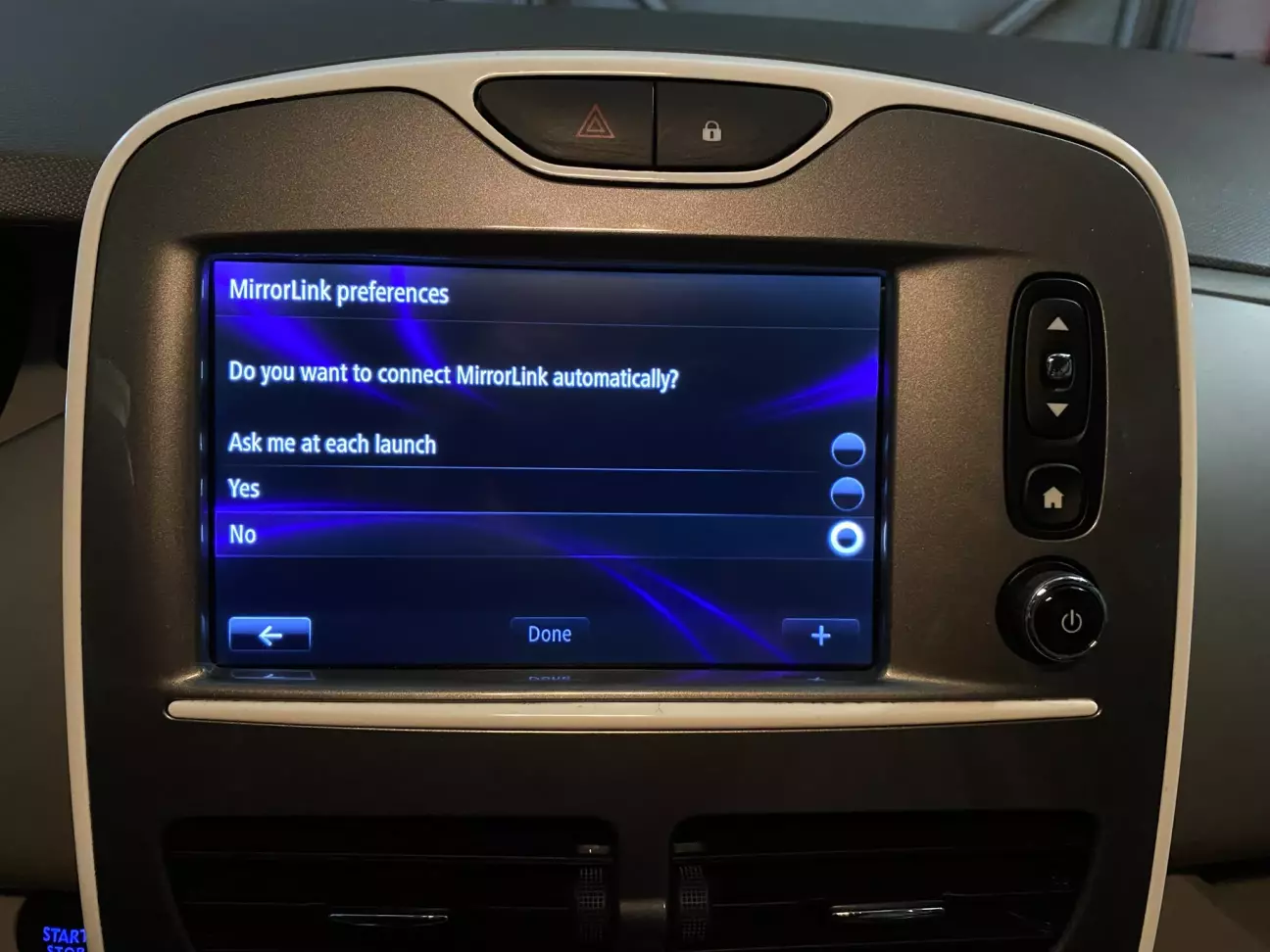

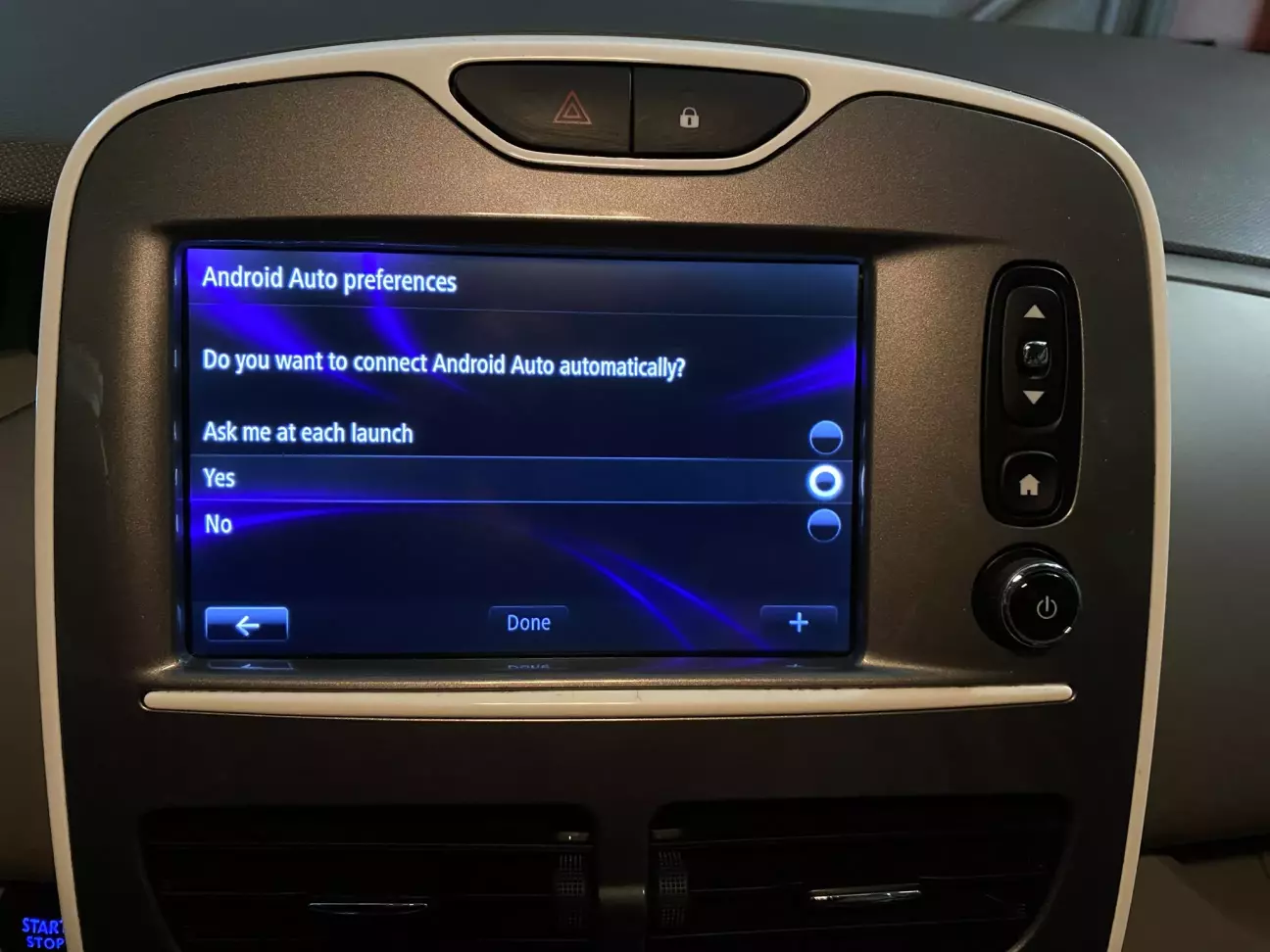

Для цього потрібно на екрані магнітоли перейти в меню, System, Smartphone Mirroring та в наступних пунктах поставити відповідні значення:

Надіюсь це стане для когось в нагоді🙂

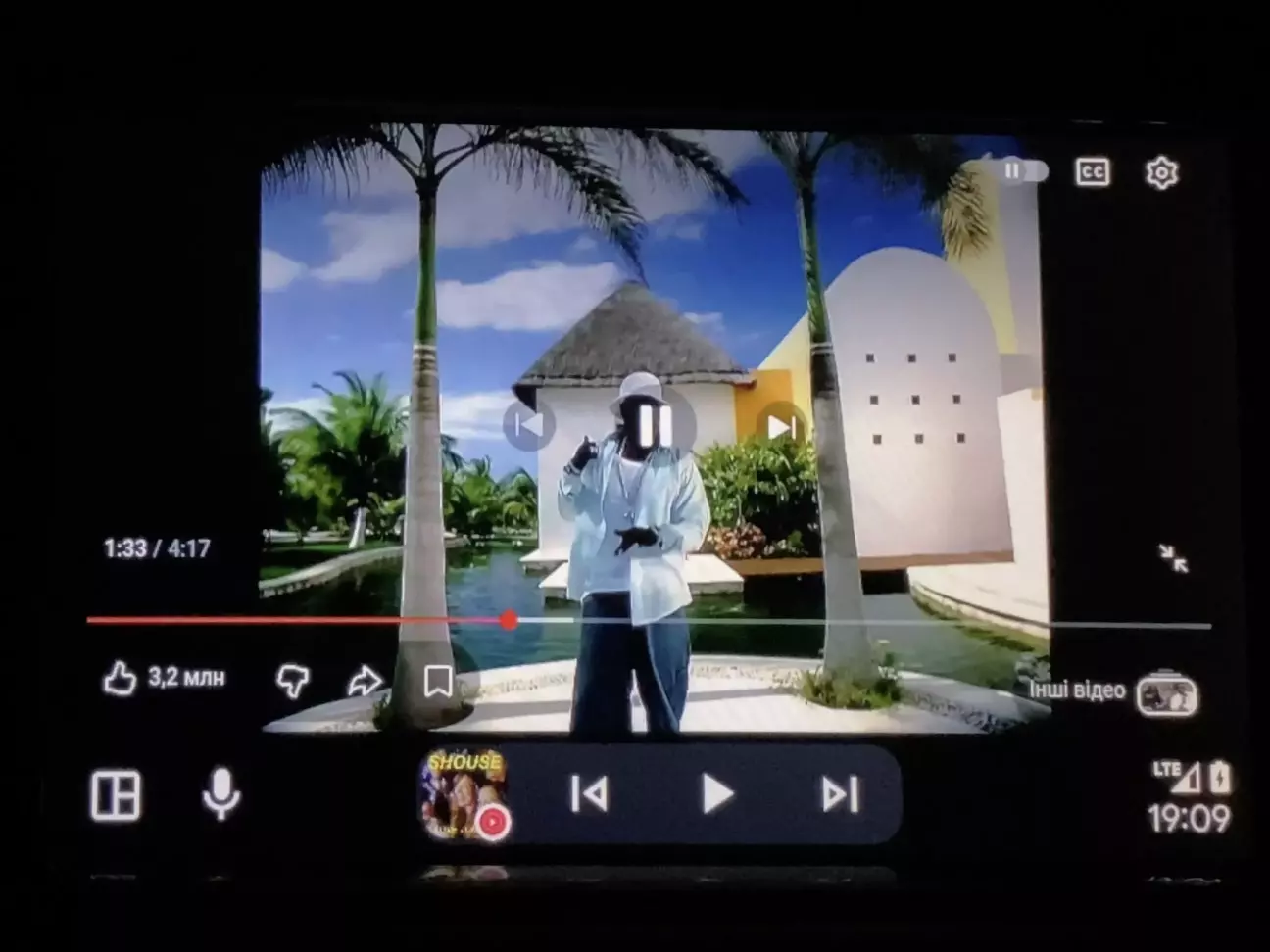

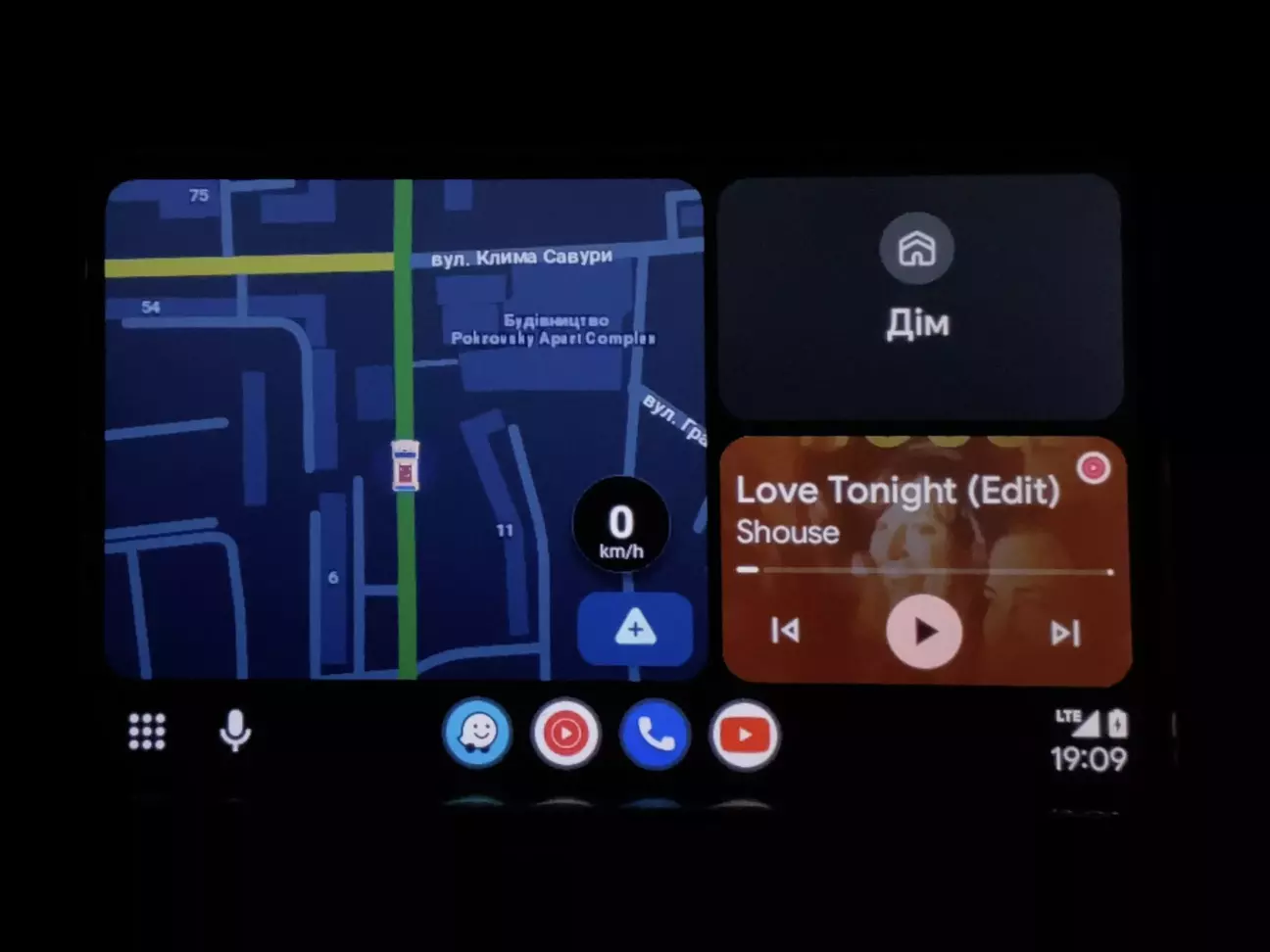

Ось як вийшло в мене
