Підсвітка ніг Passat B6

Вирішив собі встановити підсвітку ніг.

Для цього потрібна проводка (є готова на Aliexpress),та 4 плафони (Брав також на Aliexpress)

Також можна брати штатні плафони

5ND 947 415  / 7L0 947 415 / 3TD 947 415

Брав собі ось такі  плафони з LED лампами

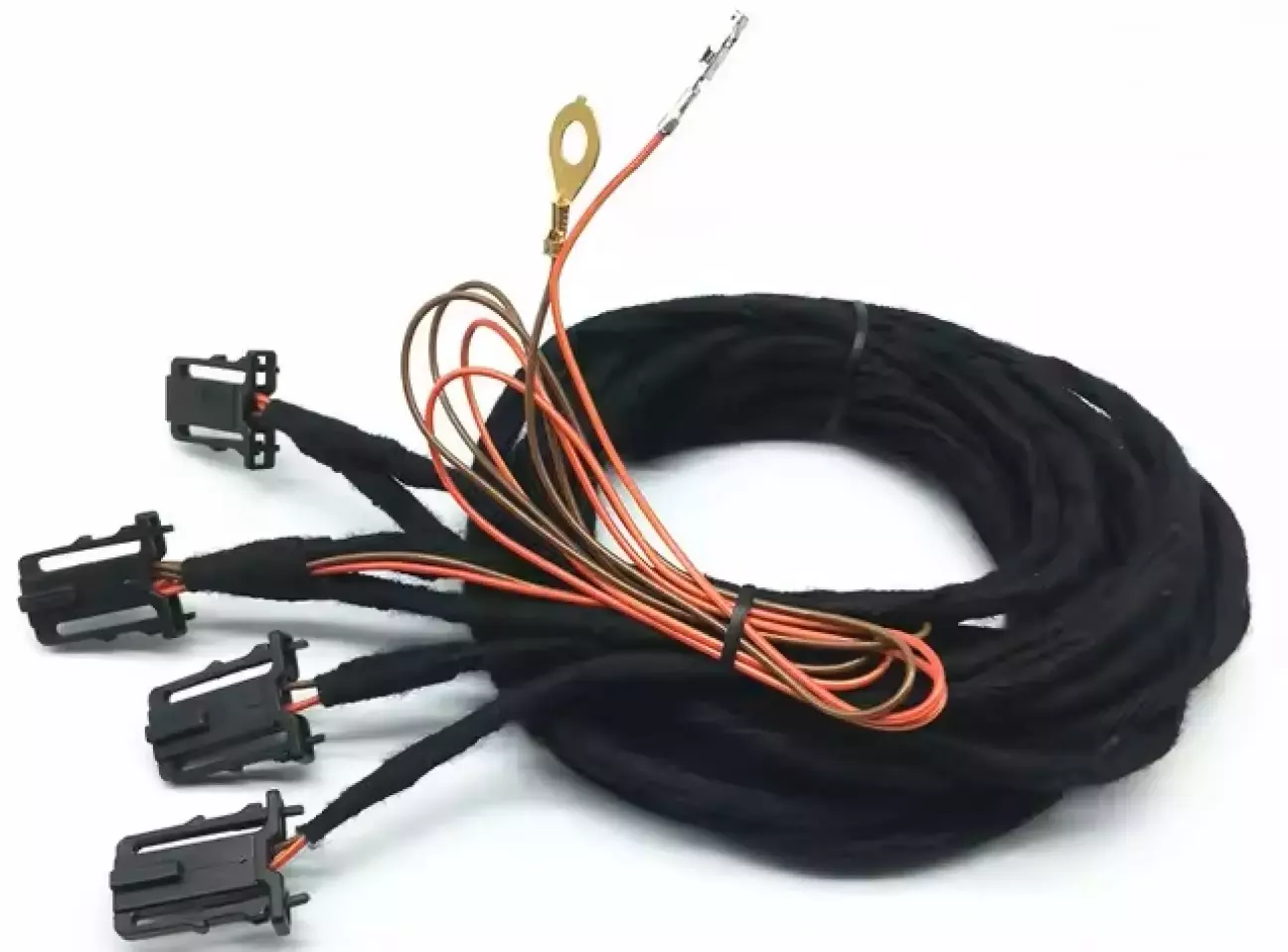

Проводка

Також вирішив розписати  всі компоненти для проводки. ( можливо комусь пригодиться )

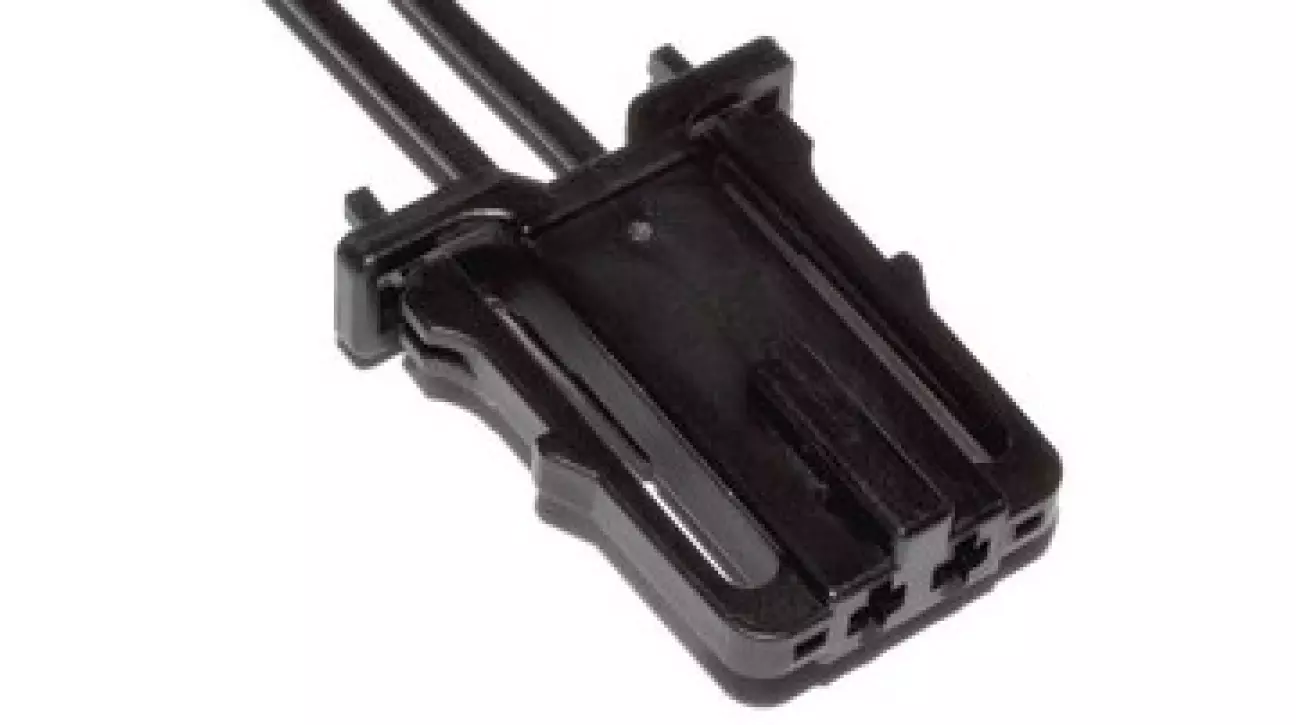

Коннектор для плафонів

3B0_972_702

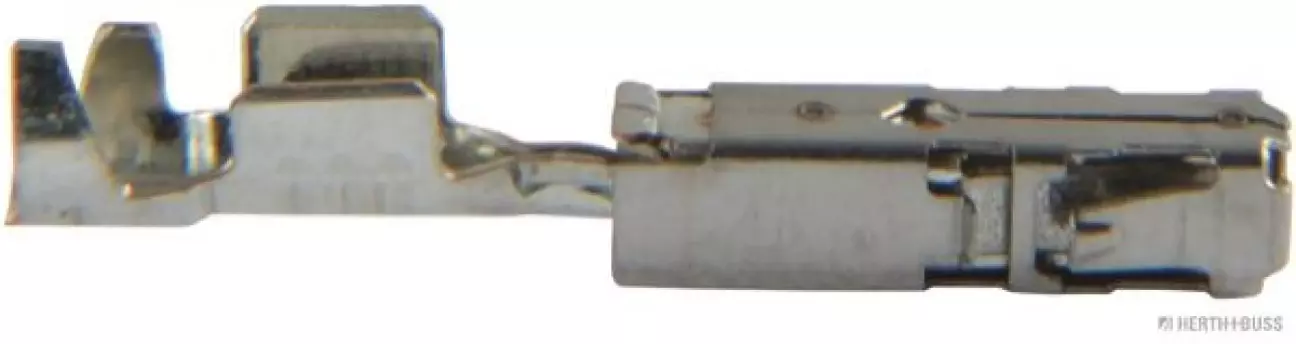

Контакти

N_103_357_06 - січення 0,3

000_979_019_E - січення 0,5

N_103_358_01- січення 0.75/1,0

000_979_019_E - січення 2,5

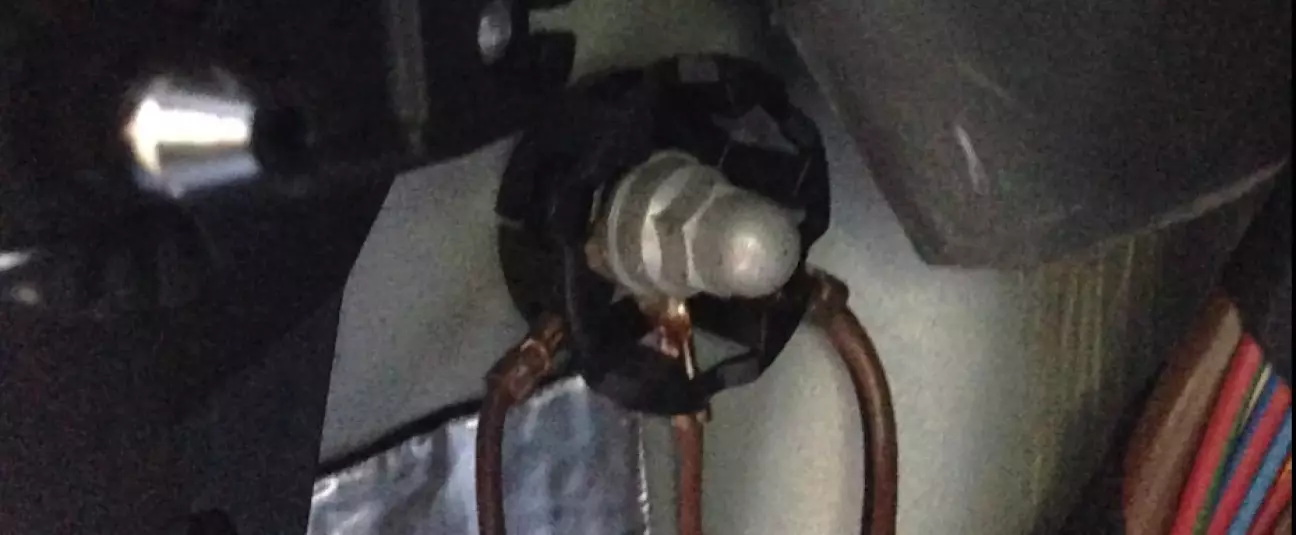

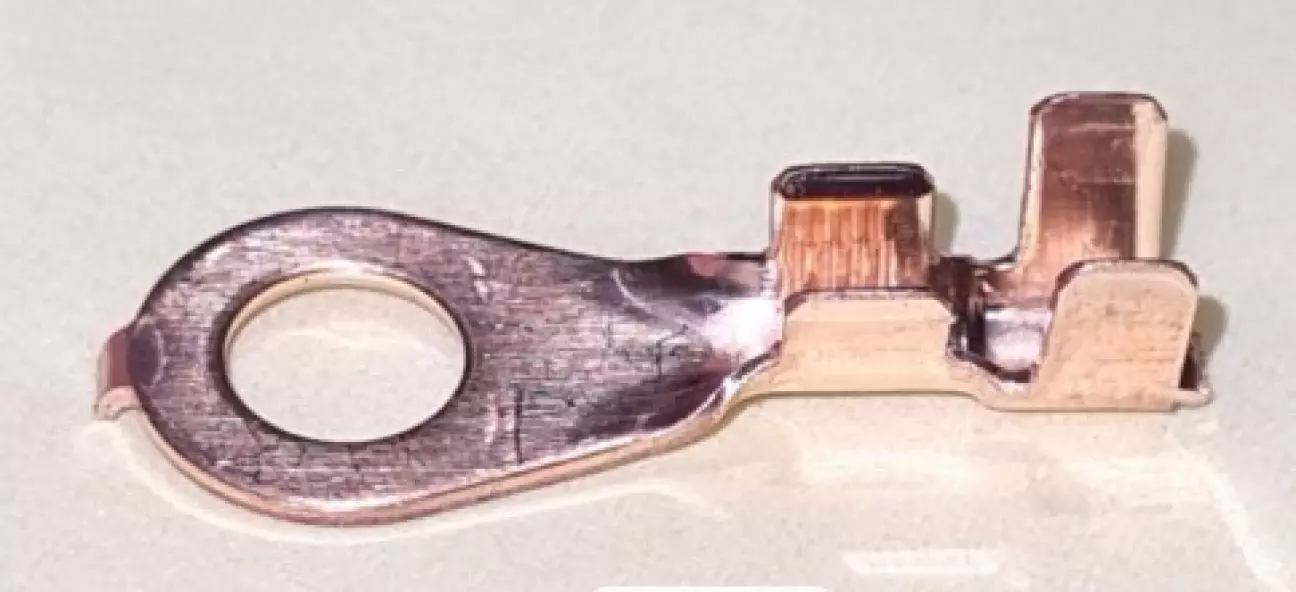

Контакт маси N_101_672_01  (можна використовувати будь який  інший )

Контакт на плюс який вставляємо вблок BCM

A 0185 8 547 26  / 0.5

A 018 545 86 26 / 1.0

A 018 545 85 26 / 1.5

Конектора біля сидінь. (за умови якщо плануємо знімати сидіння)

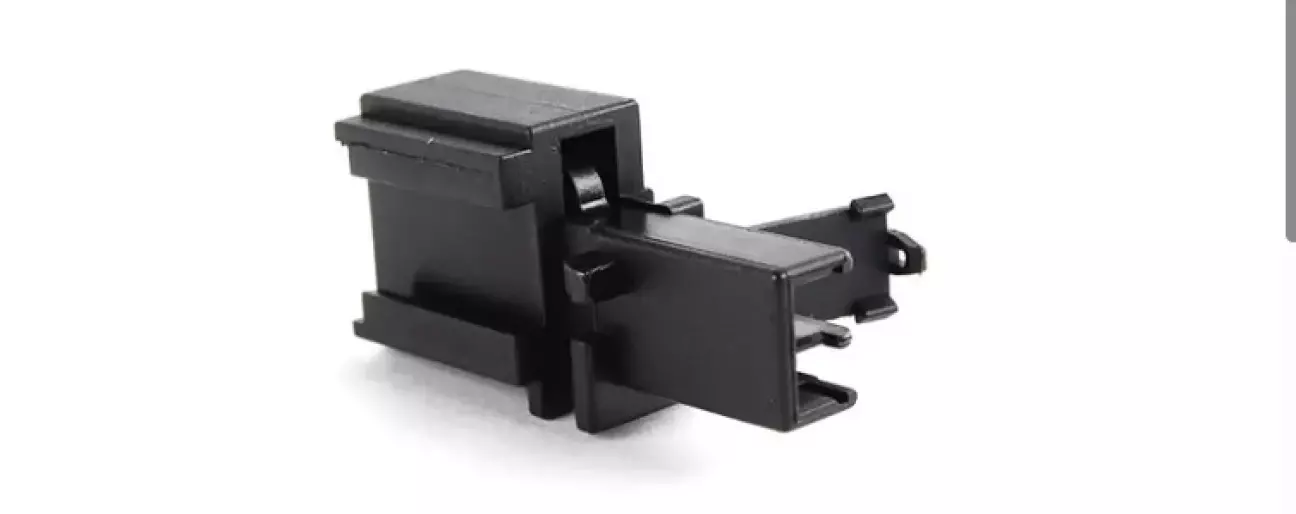

Конектор 1J0_973_332_A

Контакти

(N_907_648)

 N 103 360 05 - 0,35
 N 103 361 05 -1.0

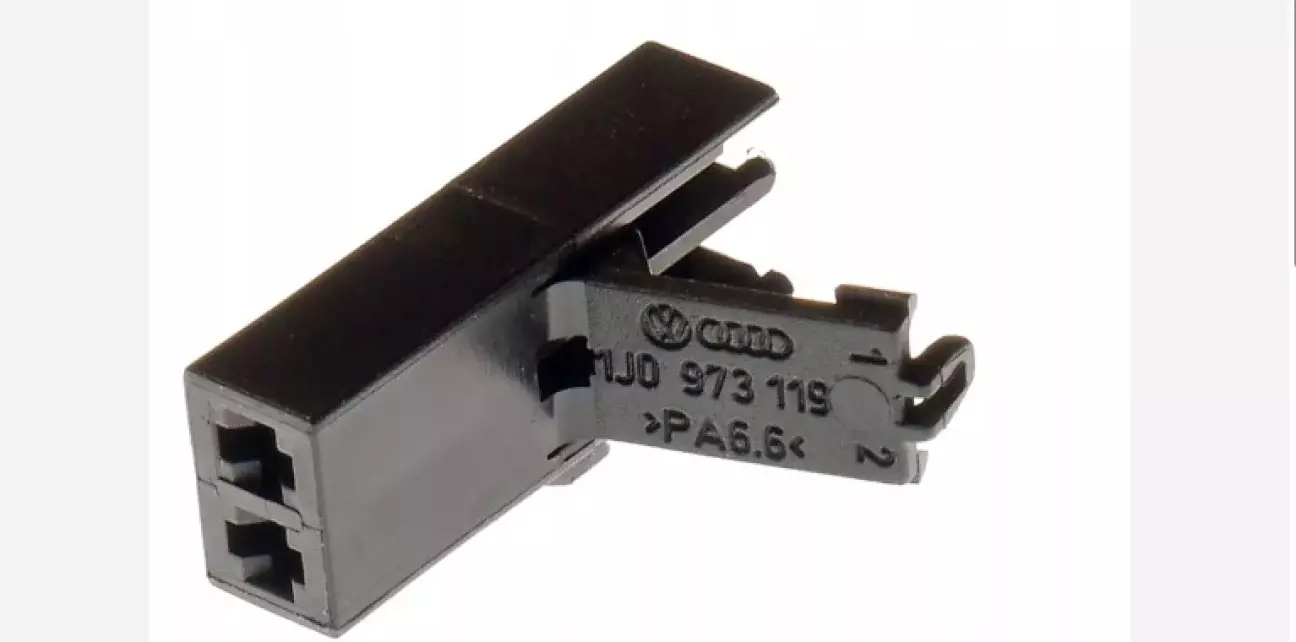

Конектор 1J0_973_119

000_979_019_E

Контакти
N 103 361 05

Розводка проводки та контактування

Схематичне зображення розведення проводки

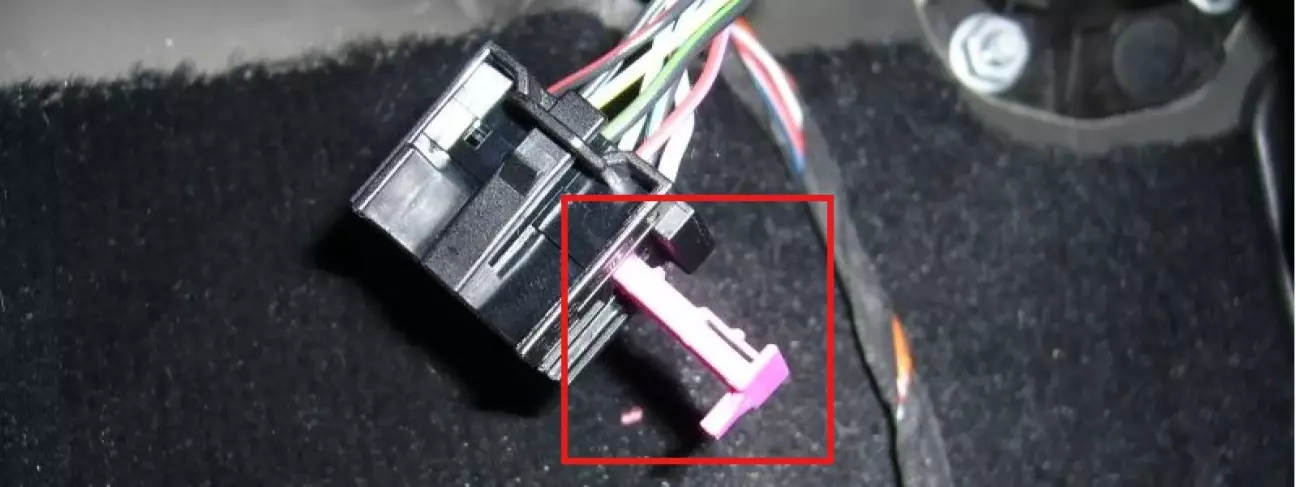

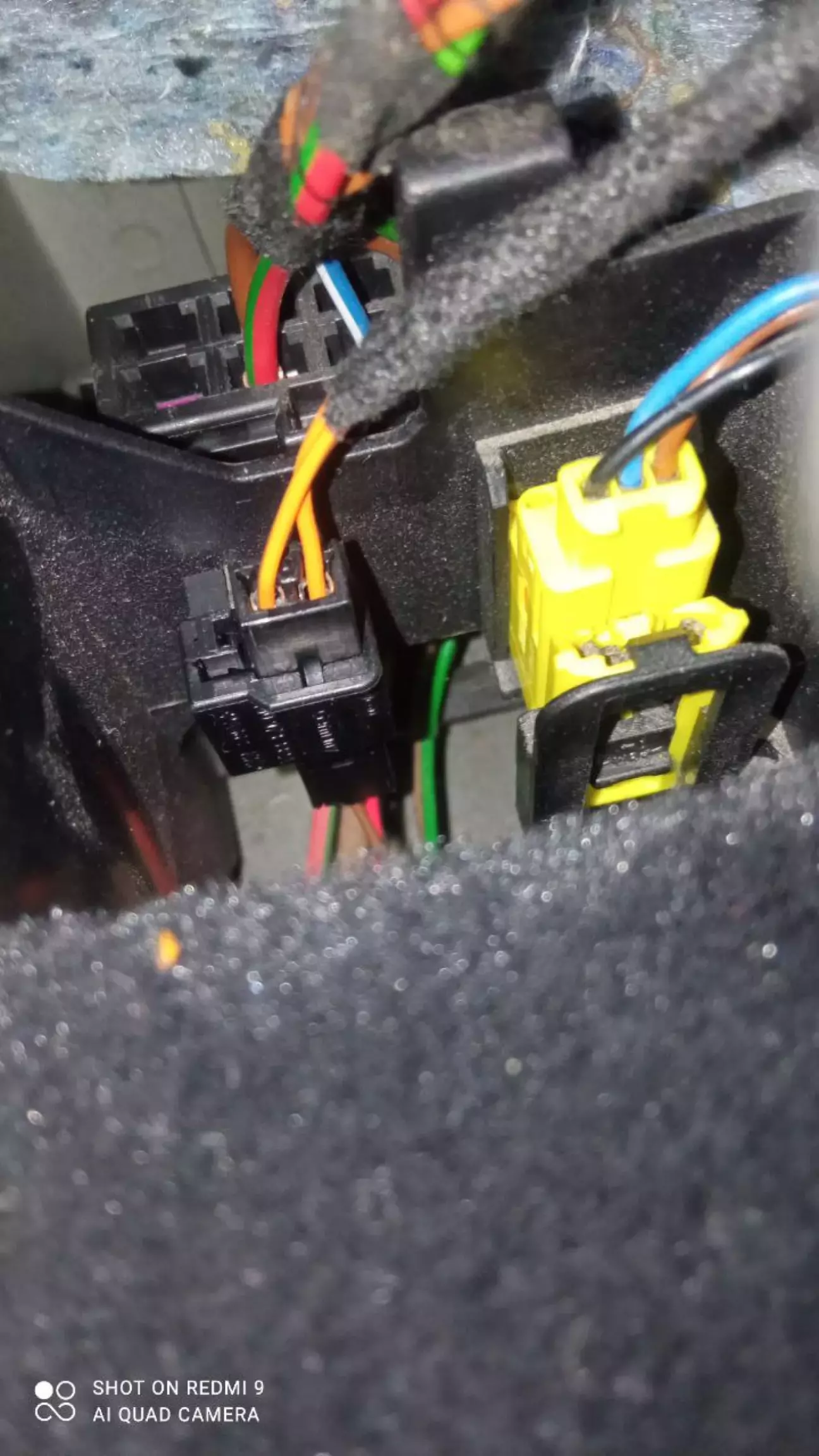

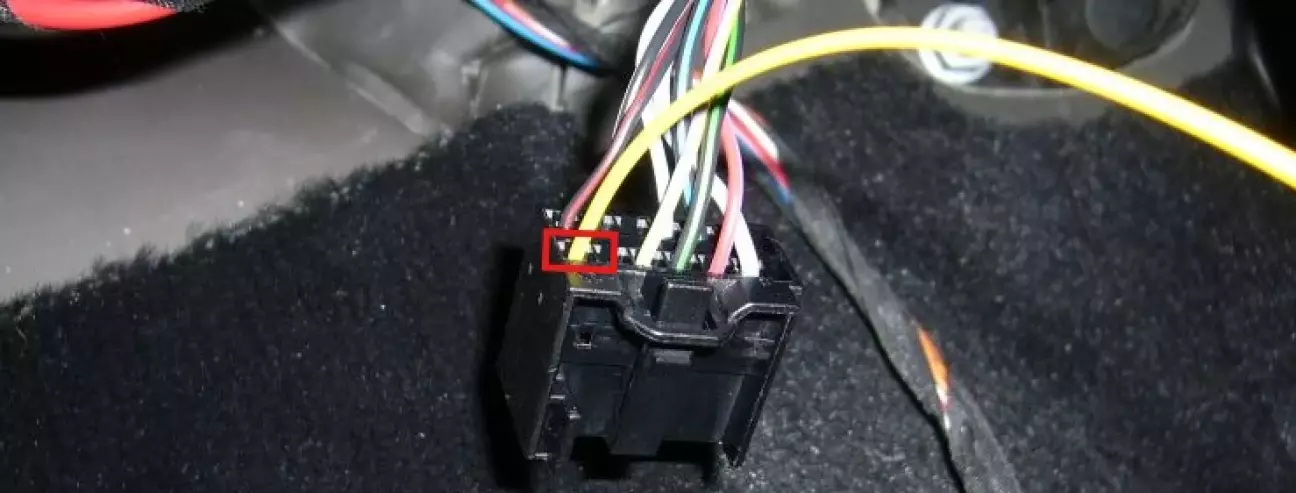

Контактування

Плюсовий провід

Мінусовий провід

Додатково

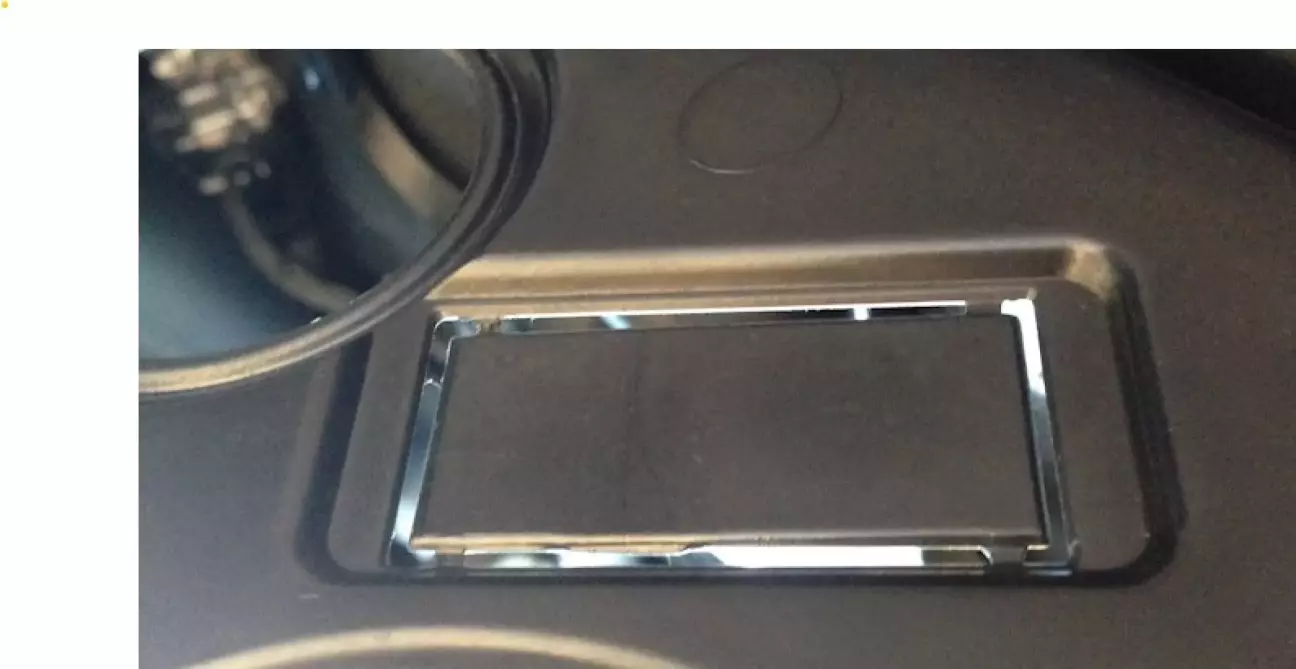

Виламуємо пластикові вставки та ставимо плафони

Кодування

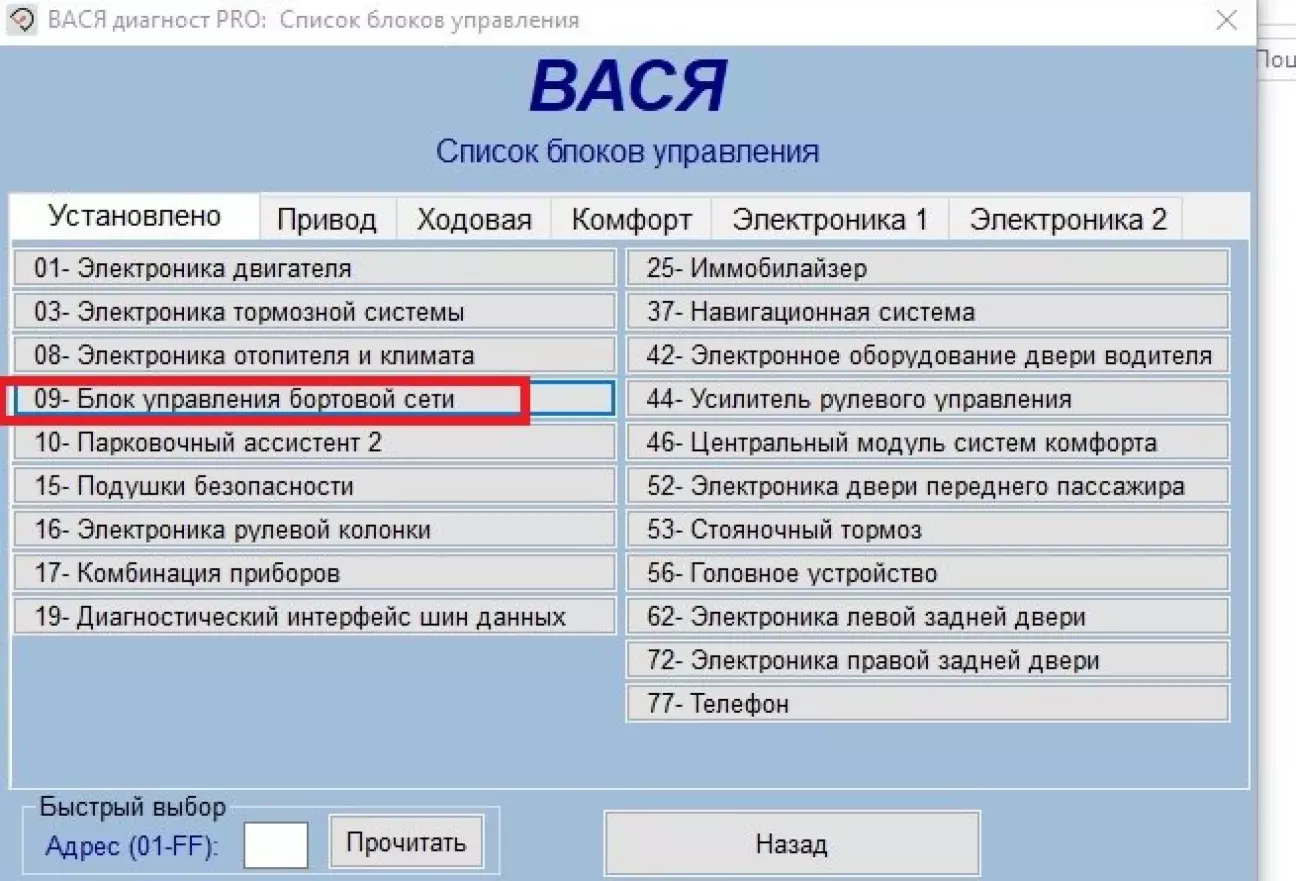

Вибираємо 9- тий  блок

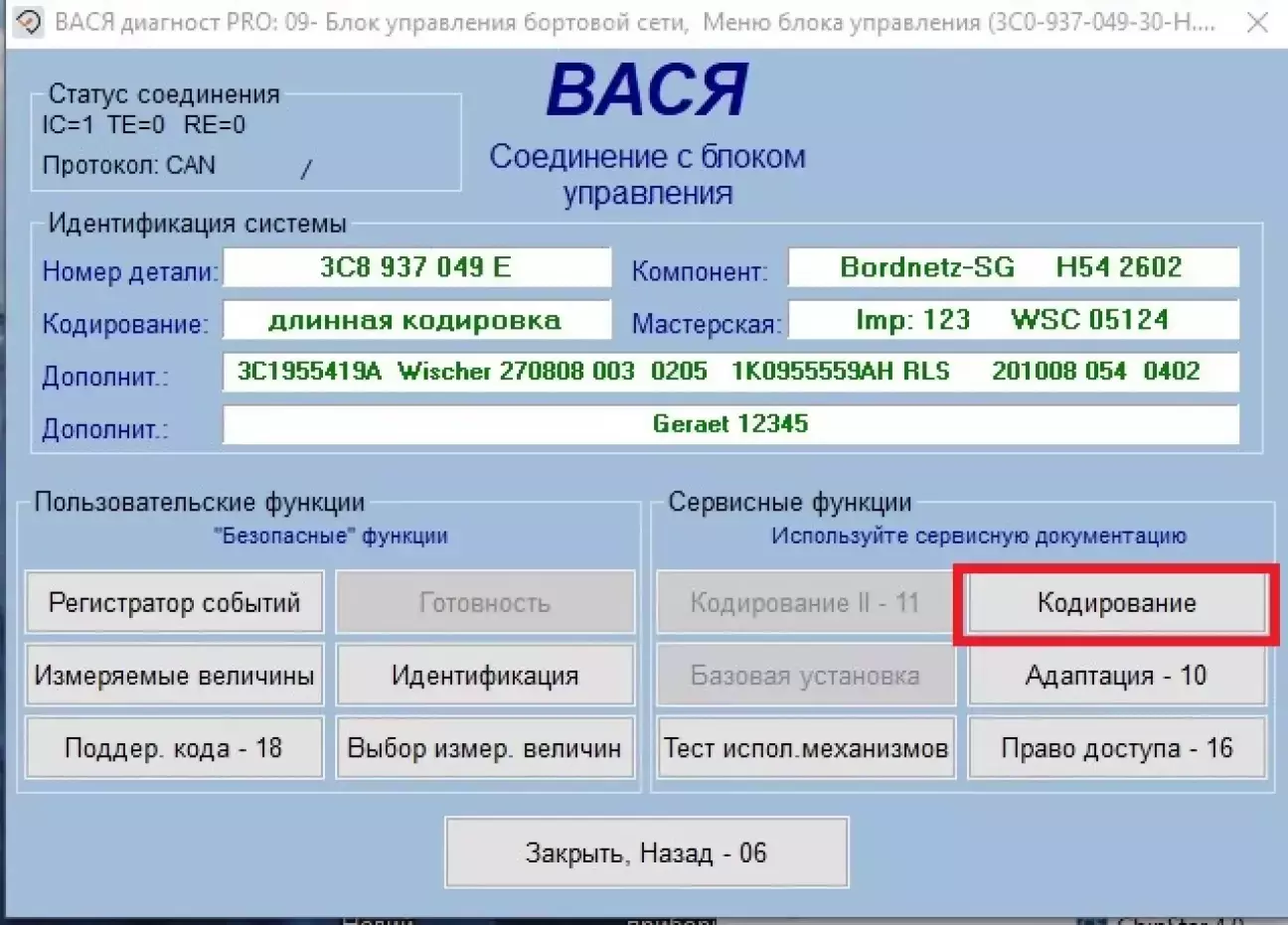

Кодування

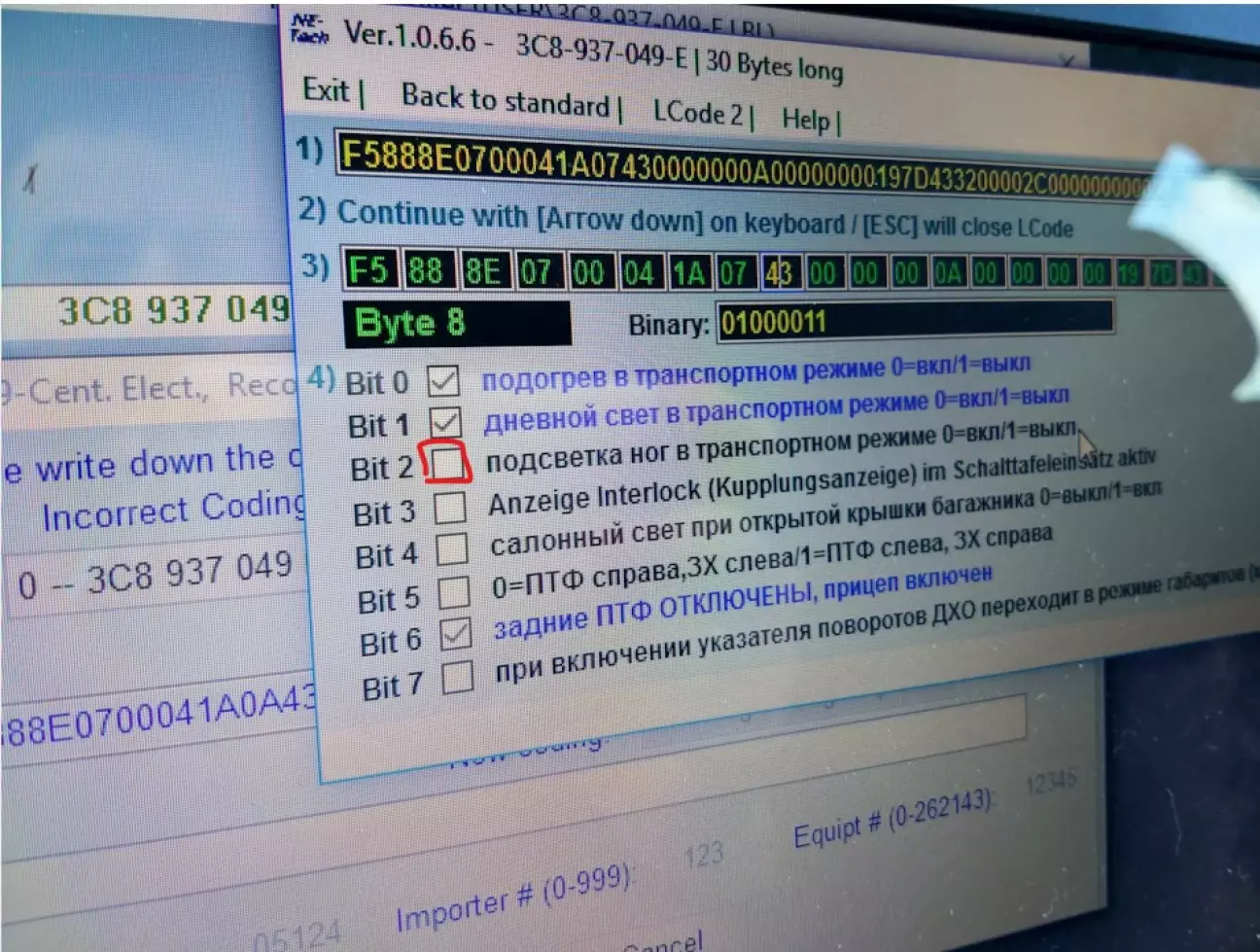

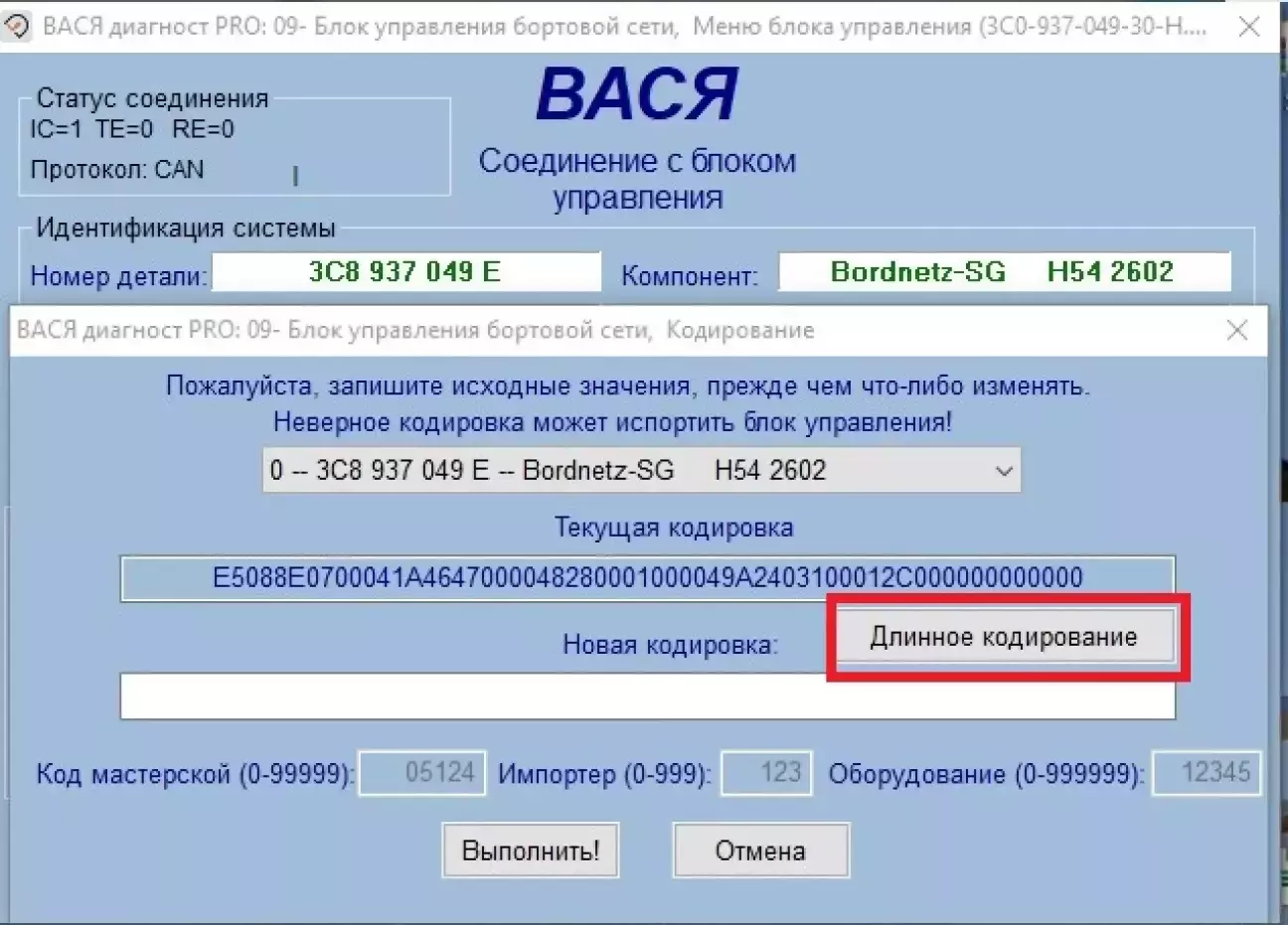

Довге кодування

8-мий байт 2-гий  біт  ставимо галочку -підсвідка вмикається під час відкривання дверей (яскравість регулюється на приборці)

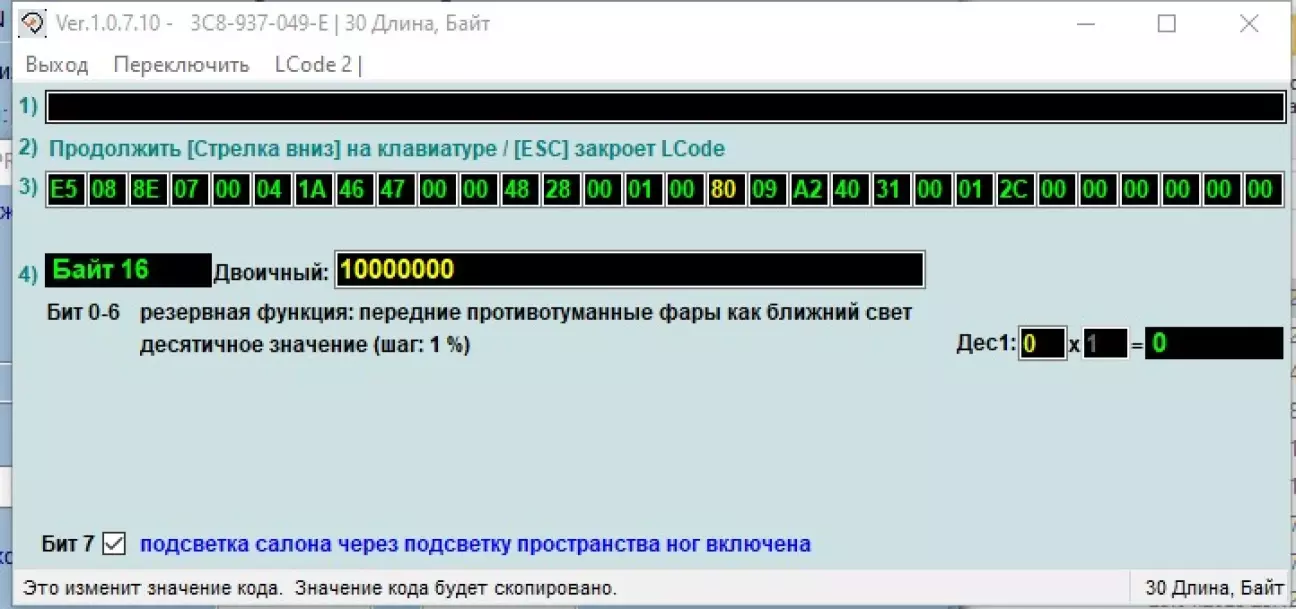

16-тий байт 7-мий біт ставимо галочку - підсвідка ніг при увімкнених габаритах

(яскравість регулюється регулятором яскравості)

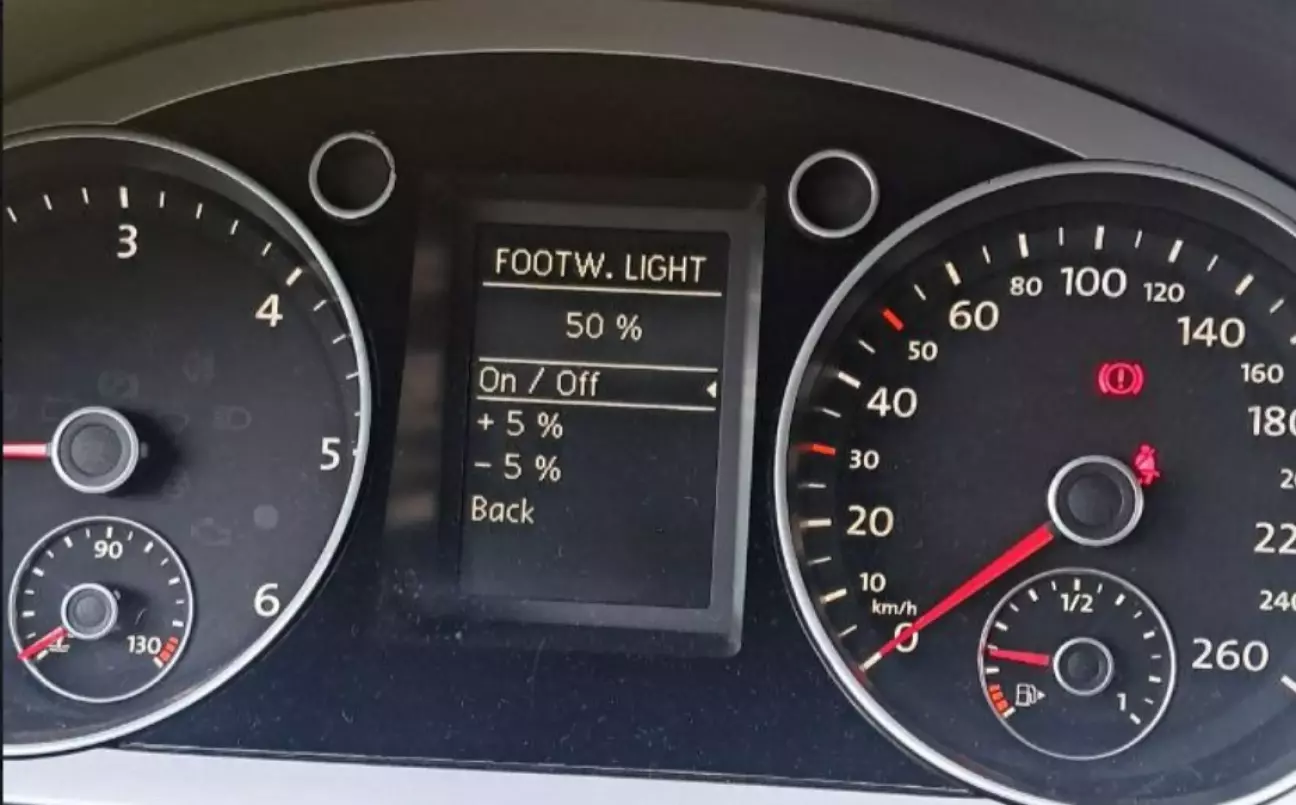

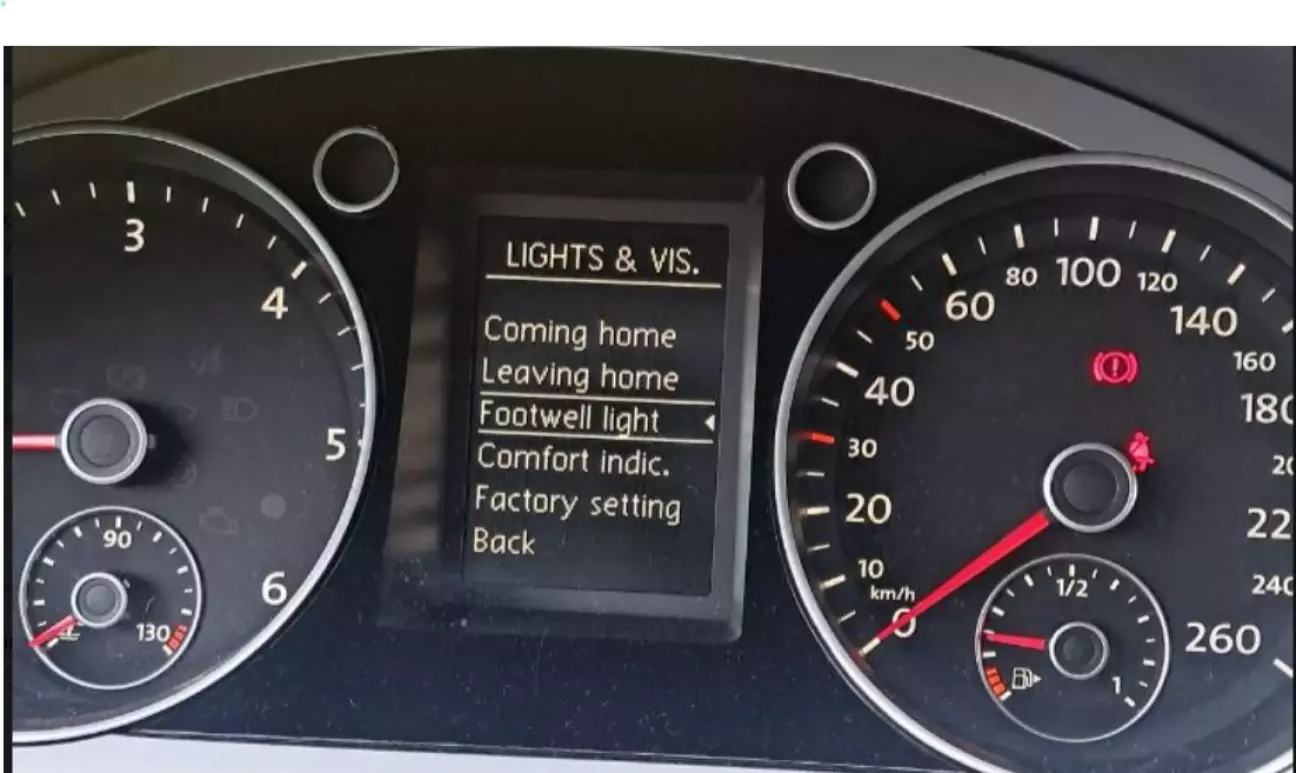

Налаштування на приборці

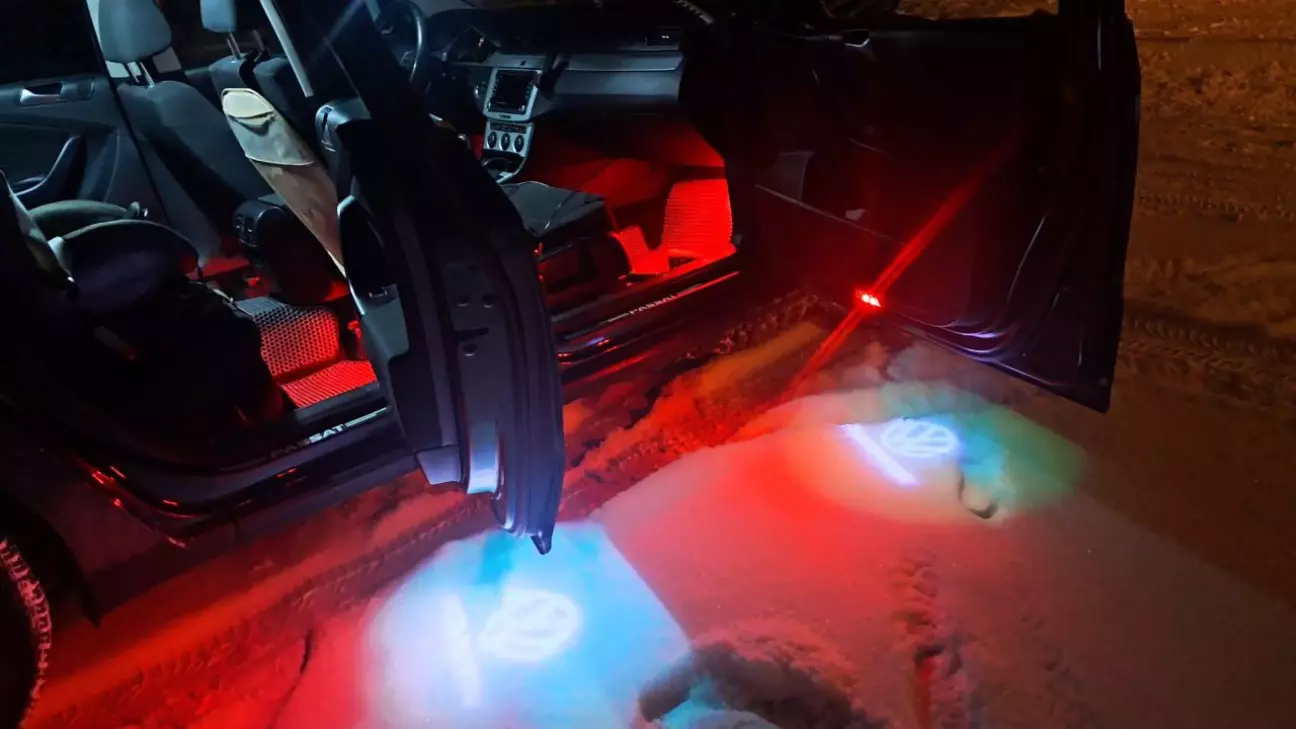

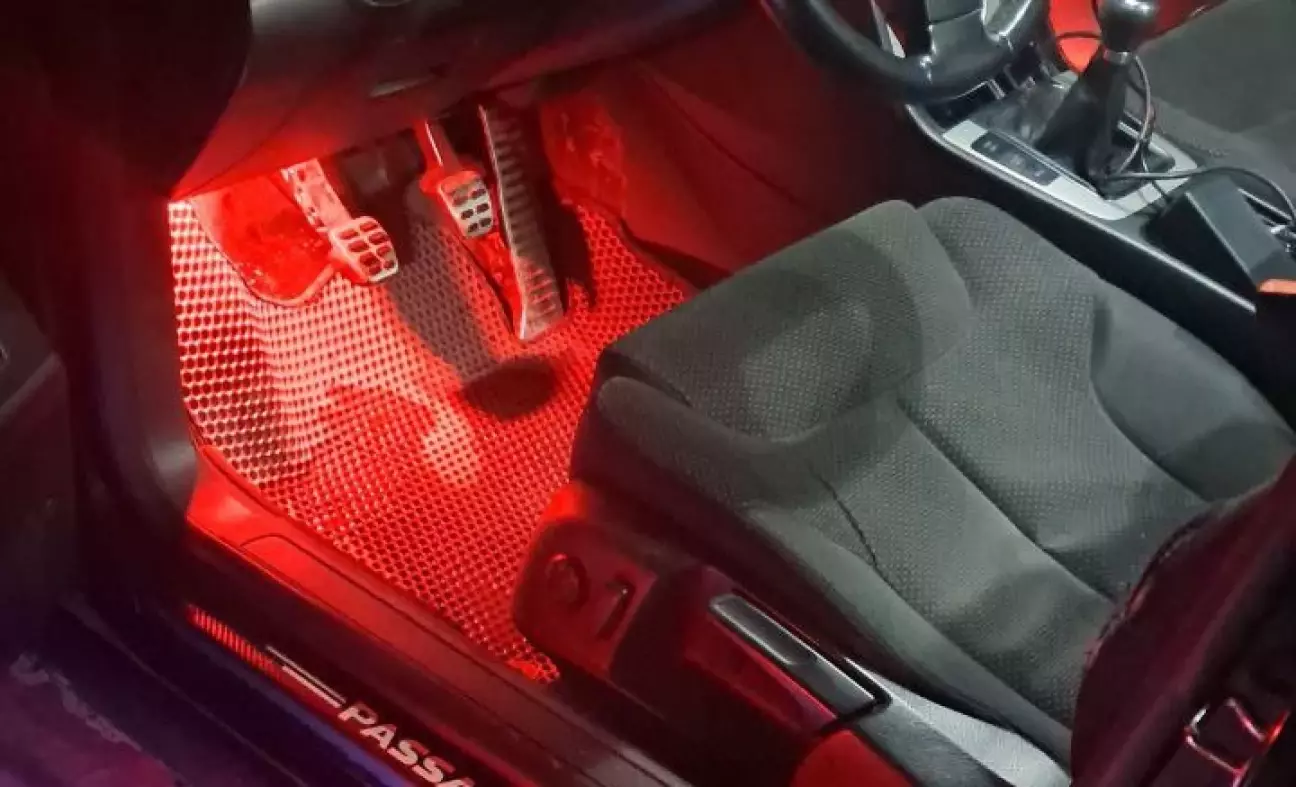

Ну і результат

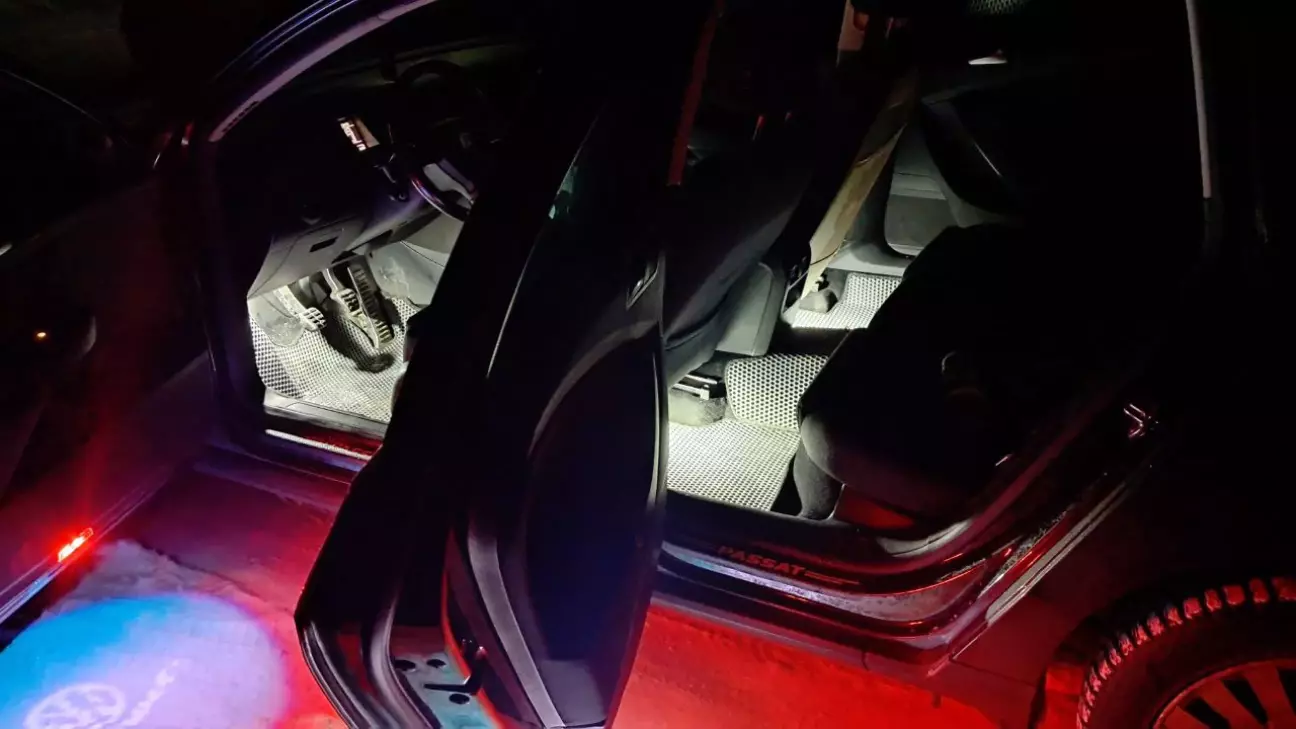

Тут замінив з червоних на білі плафони
