Приборная панель

Всем добрый вечер! Давно изучаю тему установки приборной панели от Solaris версии Supervision.

Первой мне попалась запись Temka-11region, но у него не работал бортовой, и тогда я эту мысль забросил, а потом было банально некогда.

Через некоторое время попалась мне запись Андрея, и тут меня понесло!

Нашел приборку, нет схемы! давай насиловать себе мозг, я понимал что в принципе надо просто перепиновать всю проводку в приборной панели и все, почти…

Хороший товарищ занимается электроникой, и он рассказал мне как травятся платы и тд и тп.

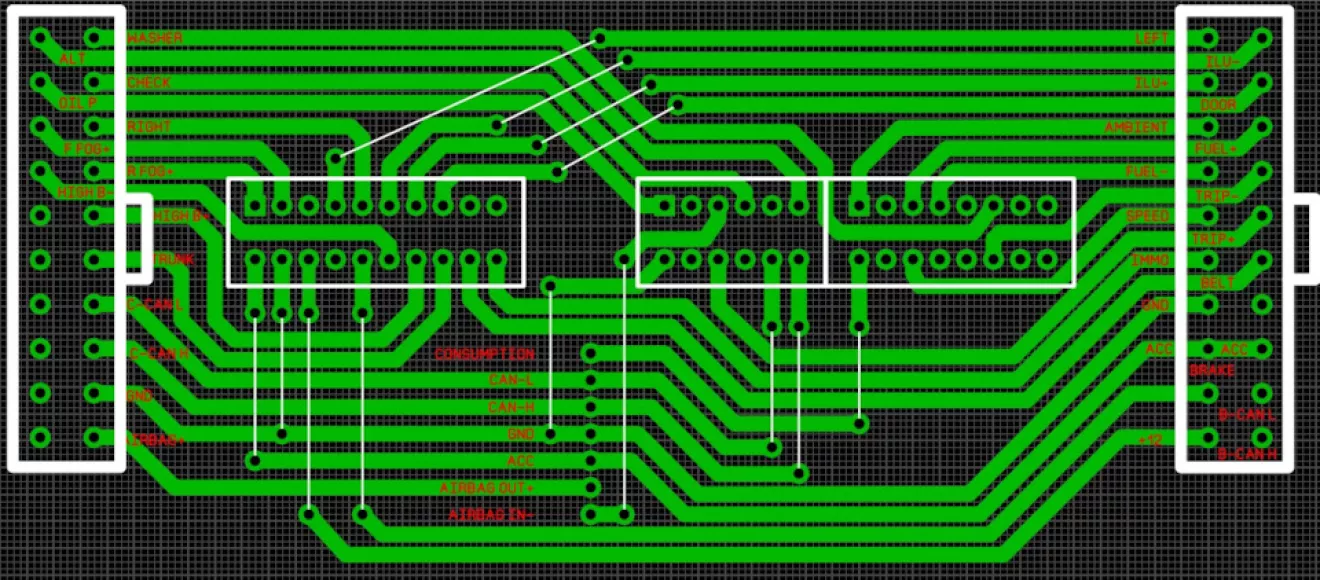

Как результат получилось вот что!

Фото второй платы не выжило. Рассмотрев все что получилось, понял что дорожки сжег, и переделывал платы.

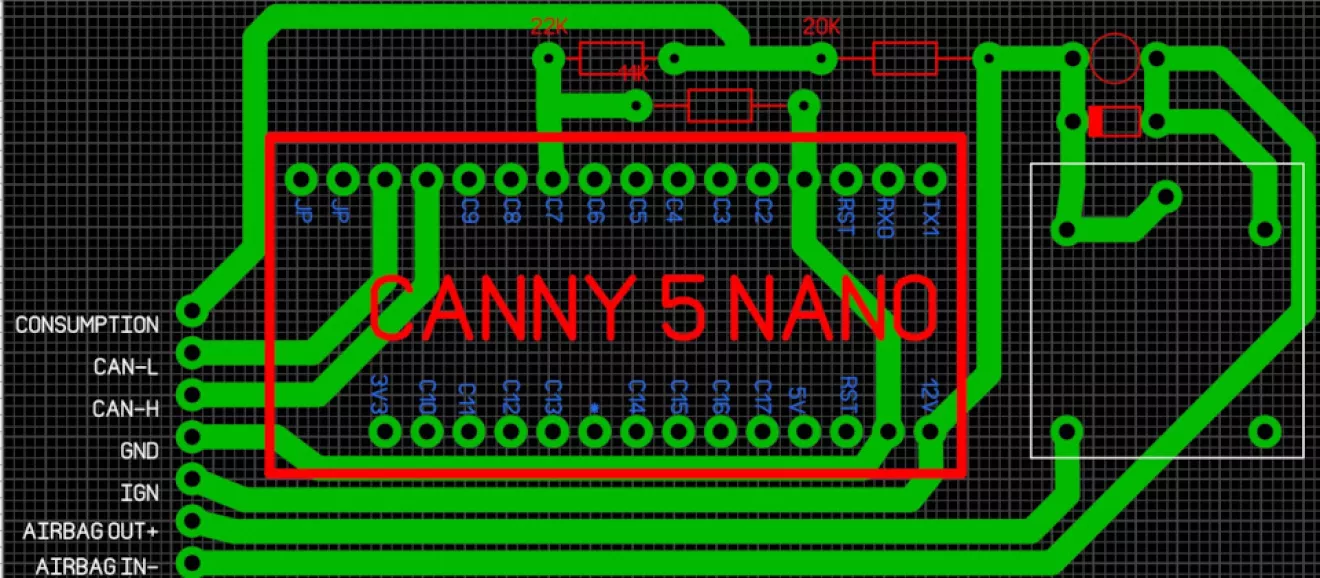

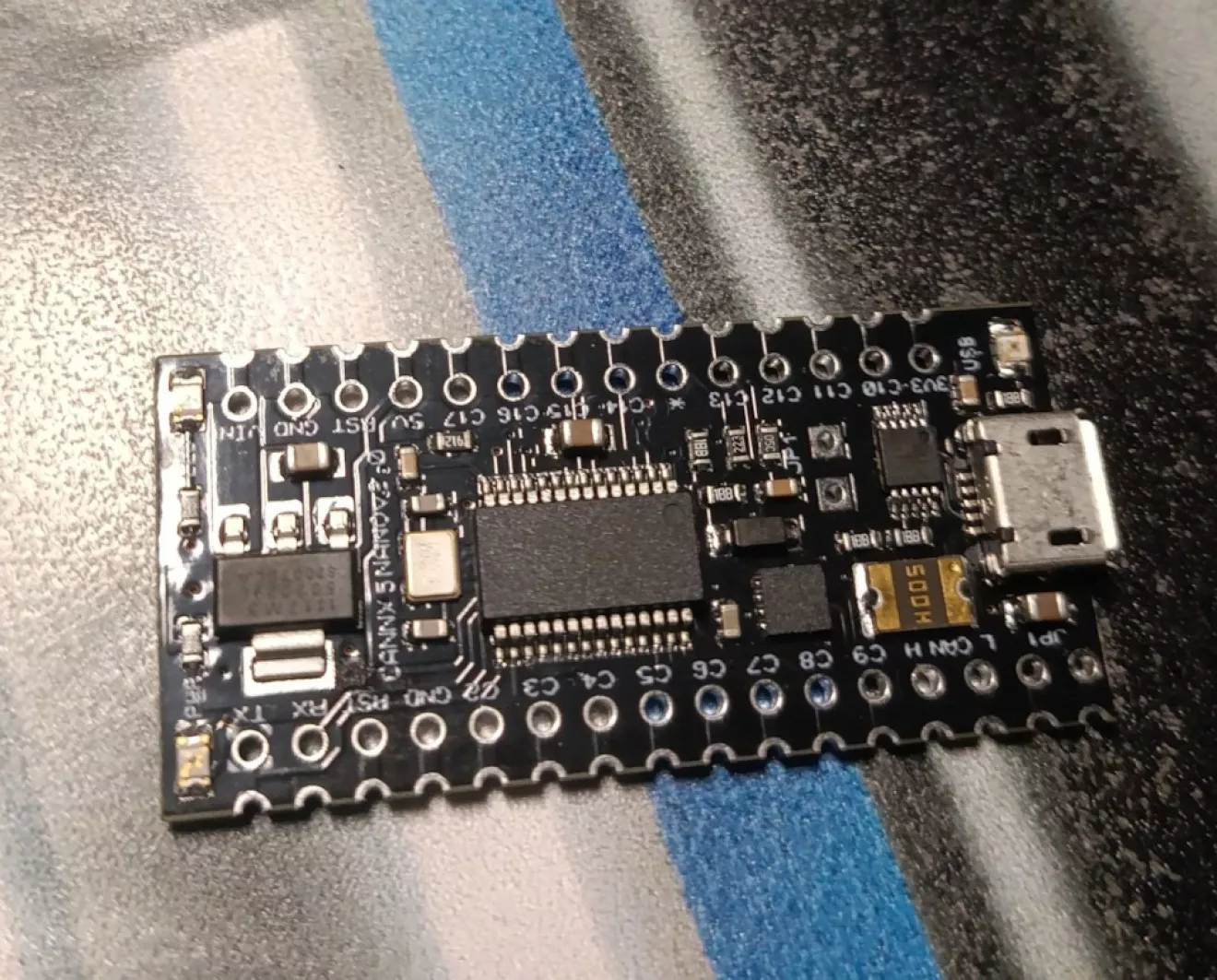

После этого заказал себе Canny5nano.

Дальше пошла сборка и тестирование, всего что получилось. Самое интересно не понимал что именно должно приходить на Canny для пересчета расхода в автомобиле.
И вот нашёл запись Vovan824, решил ему написать, может чем то поможет, он объяснил примерно как надо все подключить в Canny и AIRBAG, чтоб оно заработало.
Так же Володя рассказал мне что все это изначально сделал KAMEL555, я перечитал все его посты и решил его тоже поспрашивать. Увы после этого он удалил свои записи с D2. Тем не менее он мне тоже помог советами и мыслями. Спасибо ему за это!

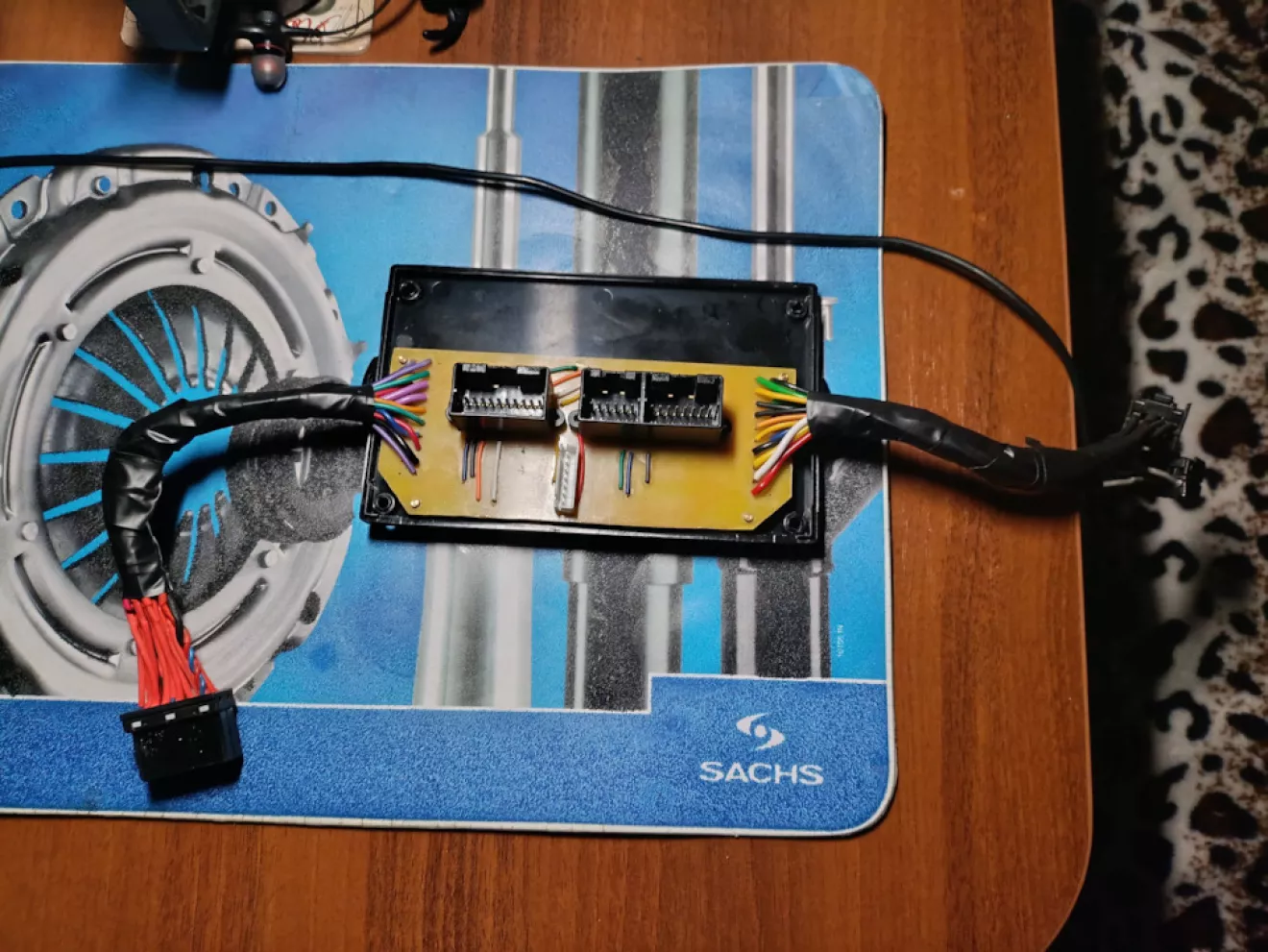

В результате получилось вот что!

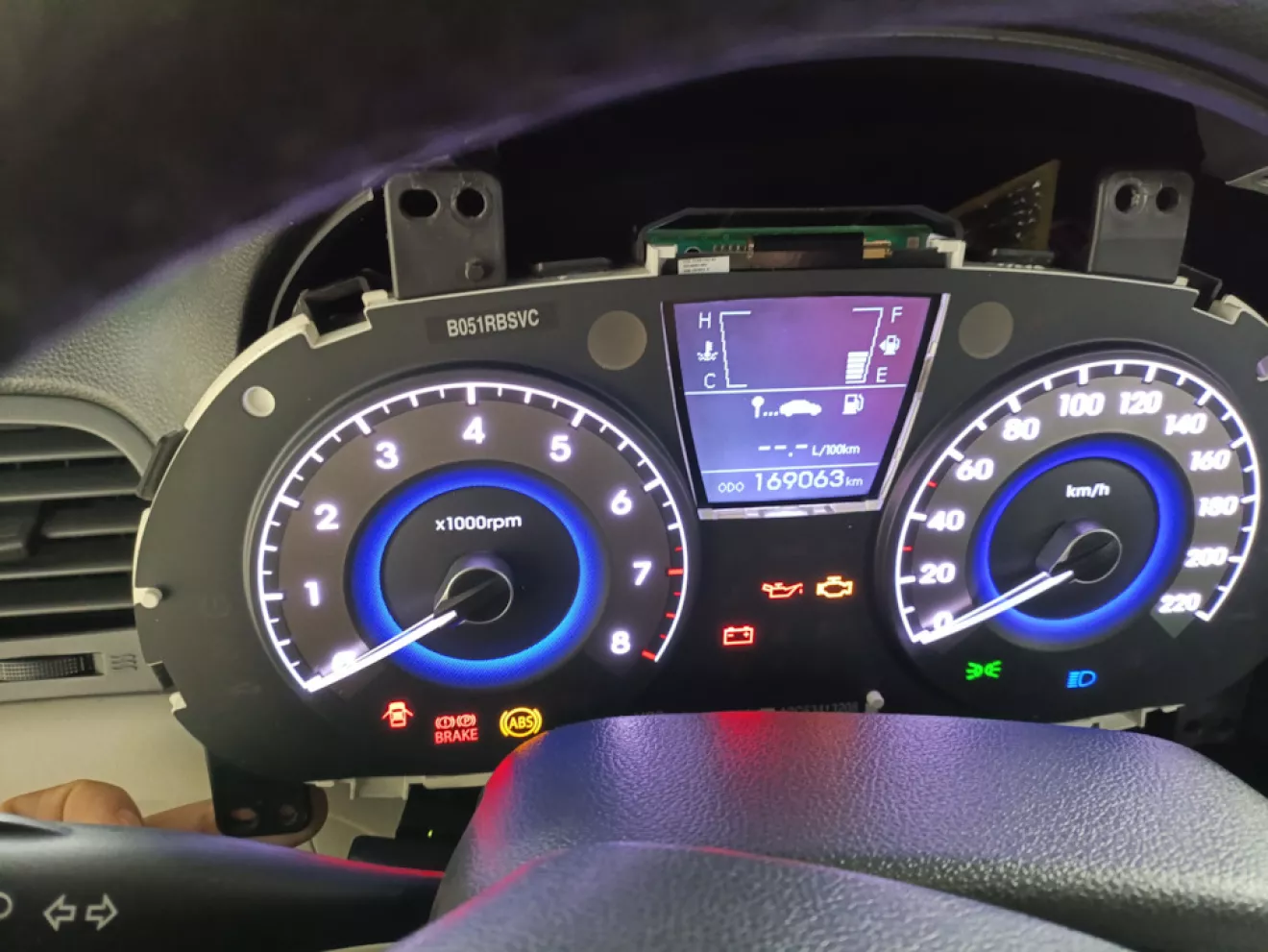

На предварительном тестировании все выглядело вот так

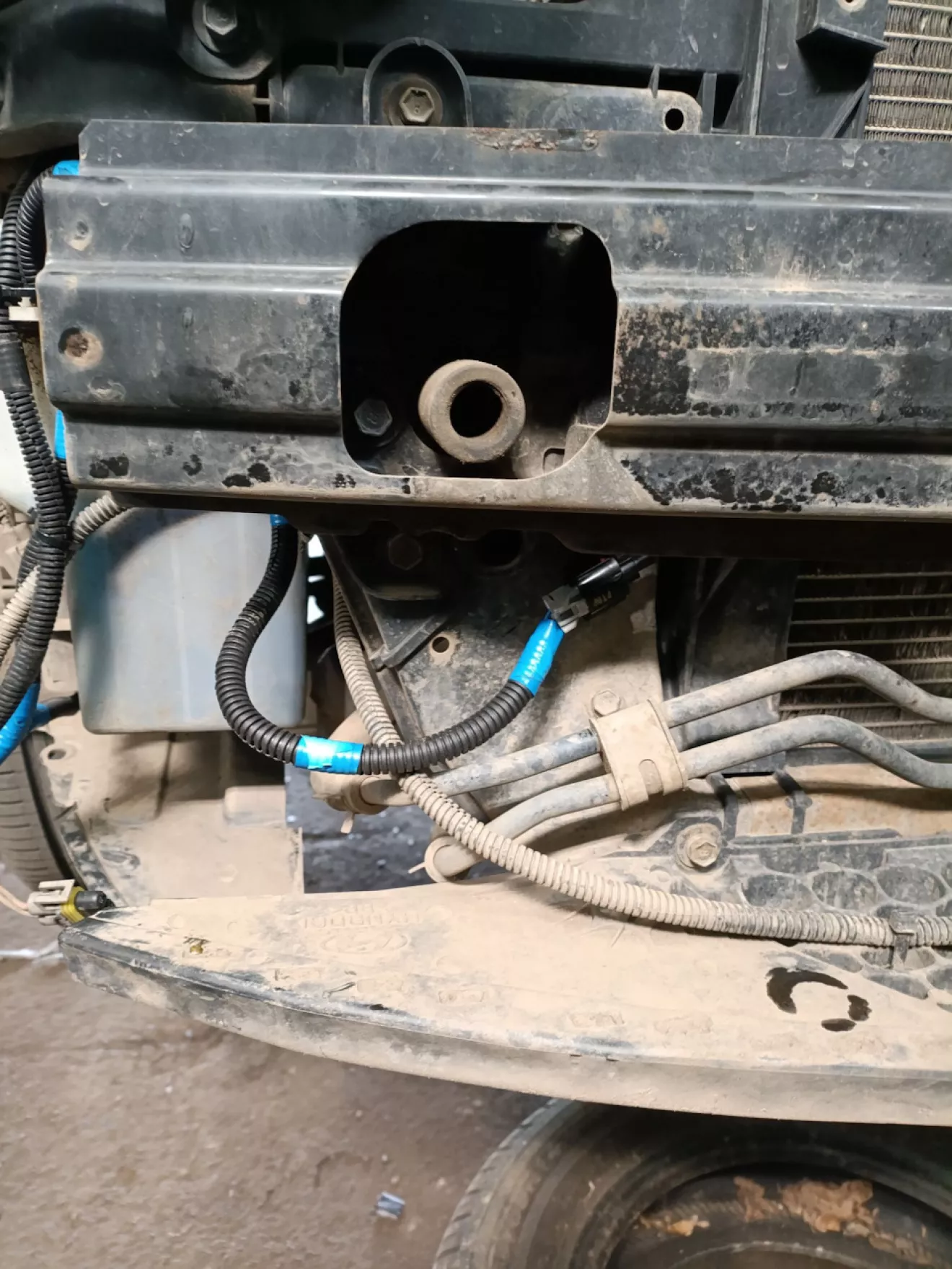

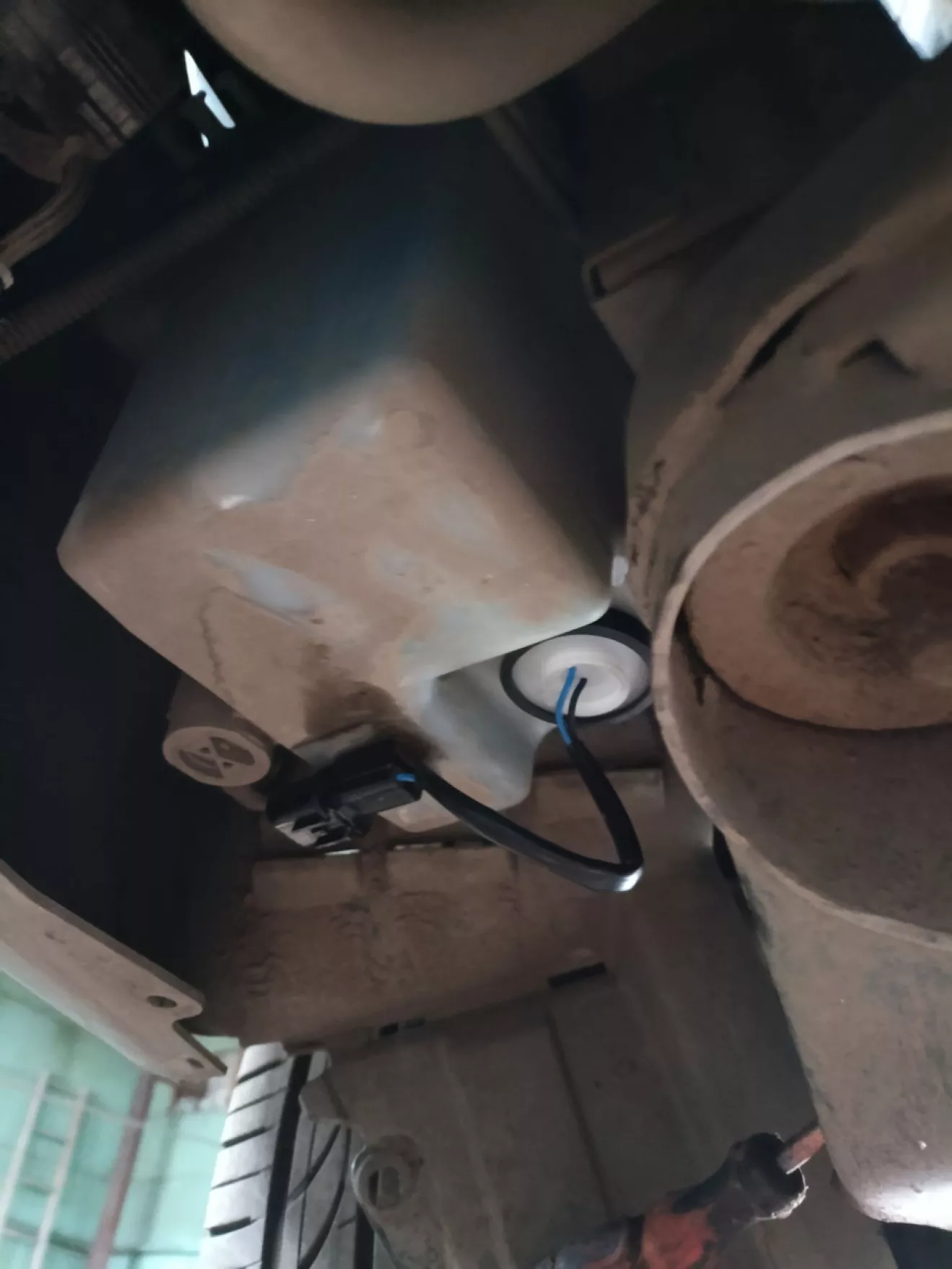

Попутно был установлен датчик уровня омывайки и температуры наружного воздуха.

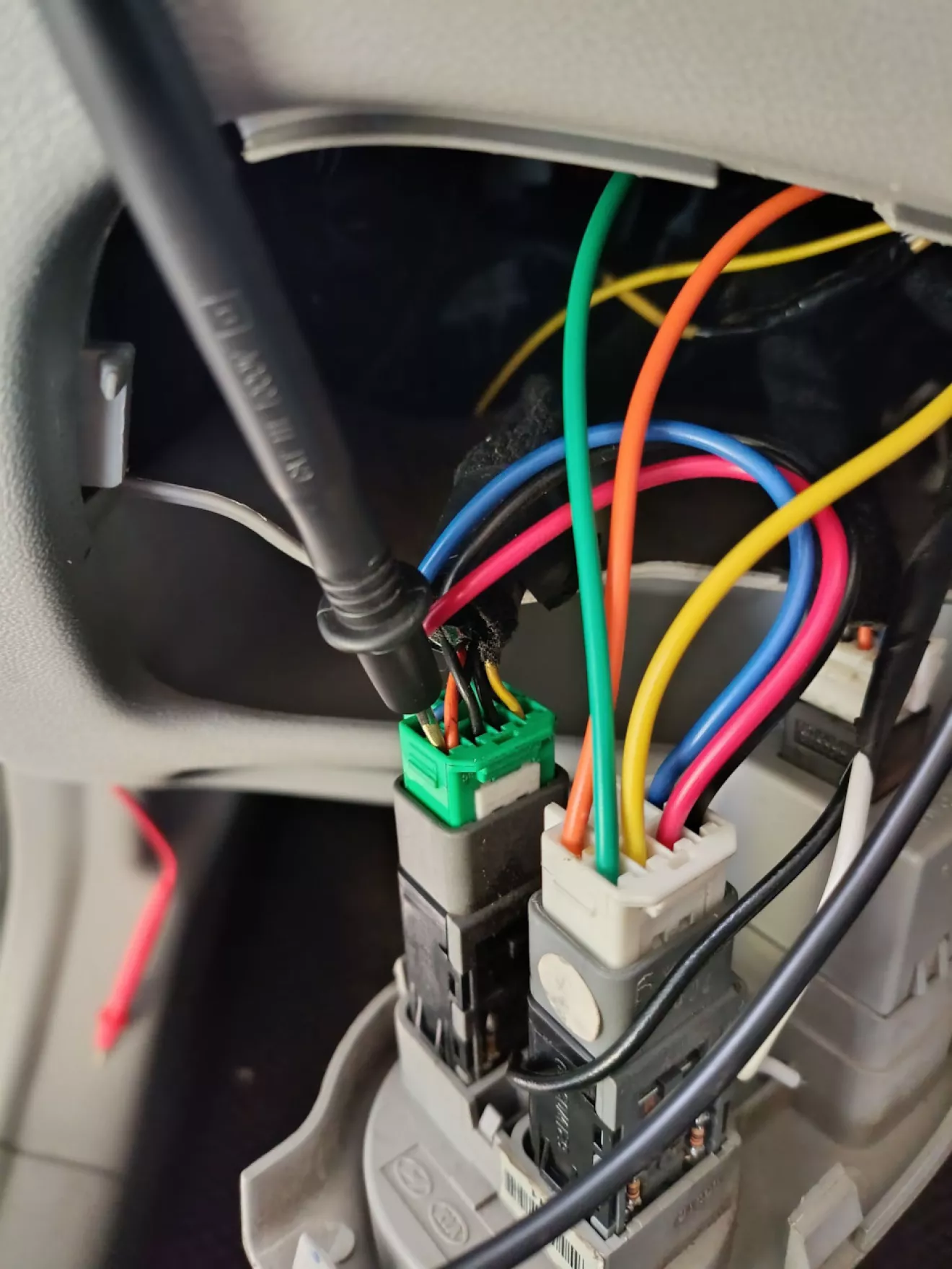

Повызванивал проводку которая может дать мне сигнал на приборку о включении передних и задних противотуманных фар и фонарей, габаритов и тд. Чем это все управляется объяснил мне braynskii, а так же рассказал мне что лампочка передних туманок работает только при включенных габаритах(у меня не горела лампочка, потому что у меня туманки работают просто при нажатии кнопки, на машине их не было и мне подключили их как есть!)

Далее встал вопрос чем это все прошивать, нашел! Пересмотрев всю схему прошивки, пришел к выводу что надо оставить только ABS и пересчет расхода.

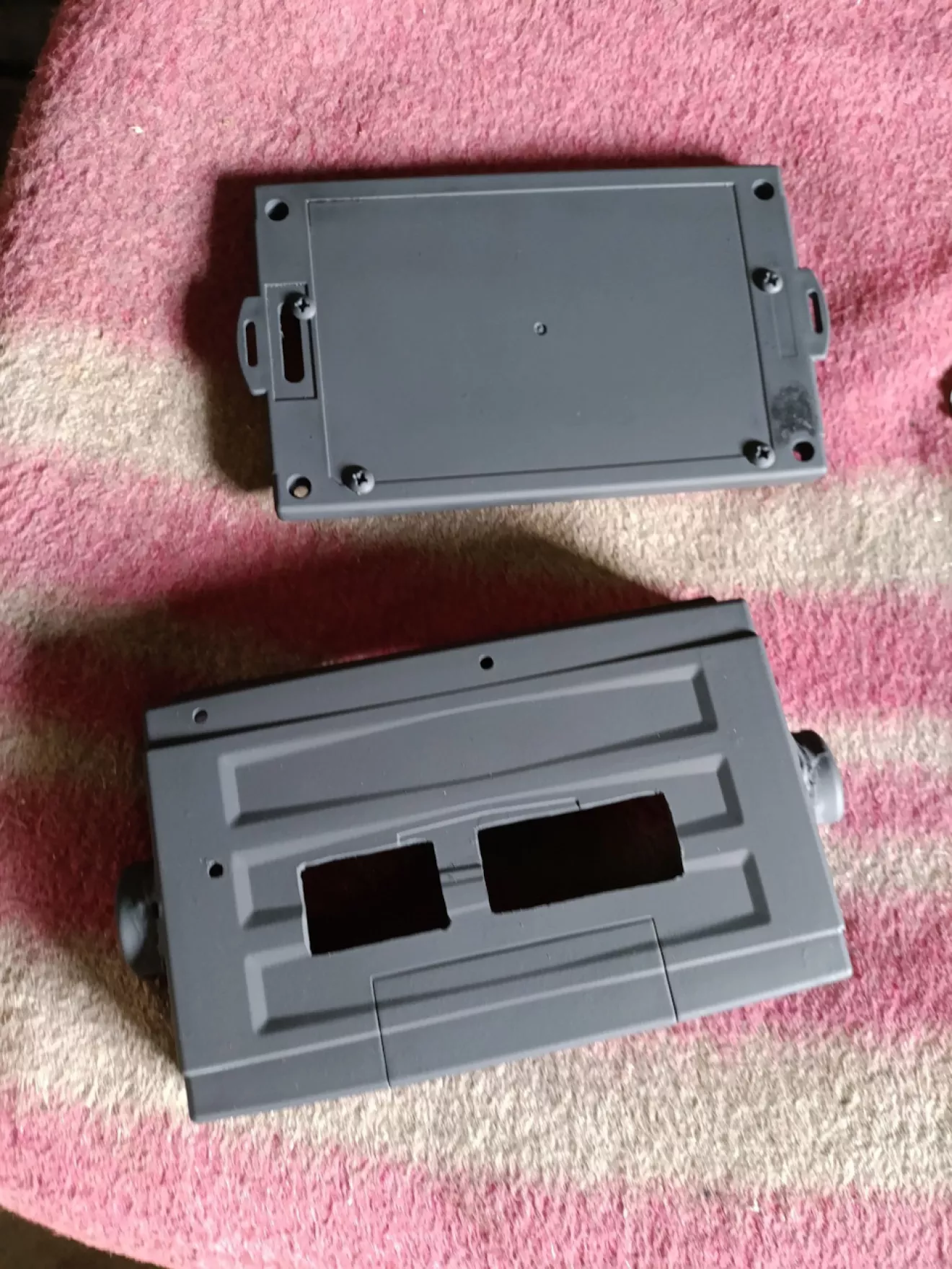

Откопал корпус с сигнализации Scher-khan, и собрал все в него, предварительно покрасив его!

Сегодня все(почти все собрал, надо подпаяться к CAN)
Видео вот такое!

Отдельное спасибо Kovaloleh, за мысль с которой все началось :"Сделай таблицу распиновок приборок и проект платы получится!".

Всем спасибо!
Всем кто помогал, и всем кто не мешал!
PS: ABS пока горит, но надеюсь разберусь!
