Индикация перехода на газ на приборке

Давно думаю о том чтобы вывести на приборную панель индикацию перехода на газ.
На индикаторе газового оборудования есть светодиодик, но он так неудобно расположен.
А я всё же стараюсь на бензине не включать кондиционер и не газовать сильно.
Поэтому хочу чтобы горела лампочка на приборке когда на бензине еду.

Думаю взять свободную контактную группу на реле, что переключает мозги на газовые таблицы.

Может кто-то знает, есть ли в приборке свободная лампочка и какая, по типу индикатора ближнего света.

Спасибо за участие.

У меня комплектация на механике, а значит лампа HOLD свободна. Теперь бы понять где она на разьёме. А так же лампа аварийки.

Вот здесь есть все ответы: www.drive2.ru/cars/chevro…d/rus8505/journal/160607/
Как раз лампа аварийки управляется плюсом, который можно взять прямо с реле редуктора ГБО. Теперь только вопрос времени.

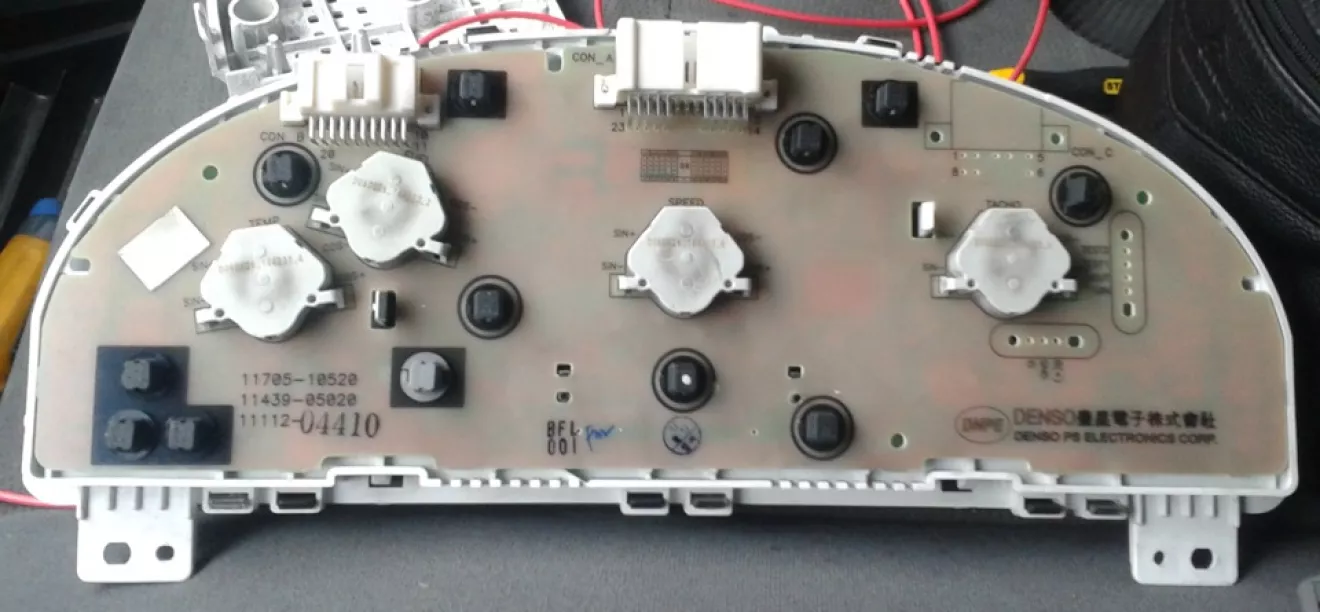

Сегодня снял приборку, какая-то она у меня упрощённая оказалась.

Свободный в ней лишь индикатор круиз-контроля (левый нижний на картинке). Значёк конечно непонятный, но зелёненький -это хорошо.
Вызвонил его:
— верхний контакт лампы выходит на правую колодку (на картинке левая) 11 контакт отсутствует в разъёме (это минус, ним и управляется)
— нижний контакт лампы выходит на левую колодку (на картинке правая) 9 контакт розовый провод это IGN1 (постоянный плюс после зажигания)

По той причине, что хочу чтобы лампа тухла при переключении на газ пришлось использовать нормально замкнутые контакты реле, катушка реле подключил параллельно электроклапану на редукторе.

Завтра вытащу недостающий пин из компьютерного разъёма и подключу лампочку.

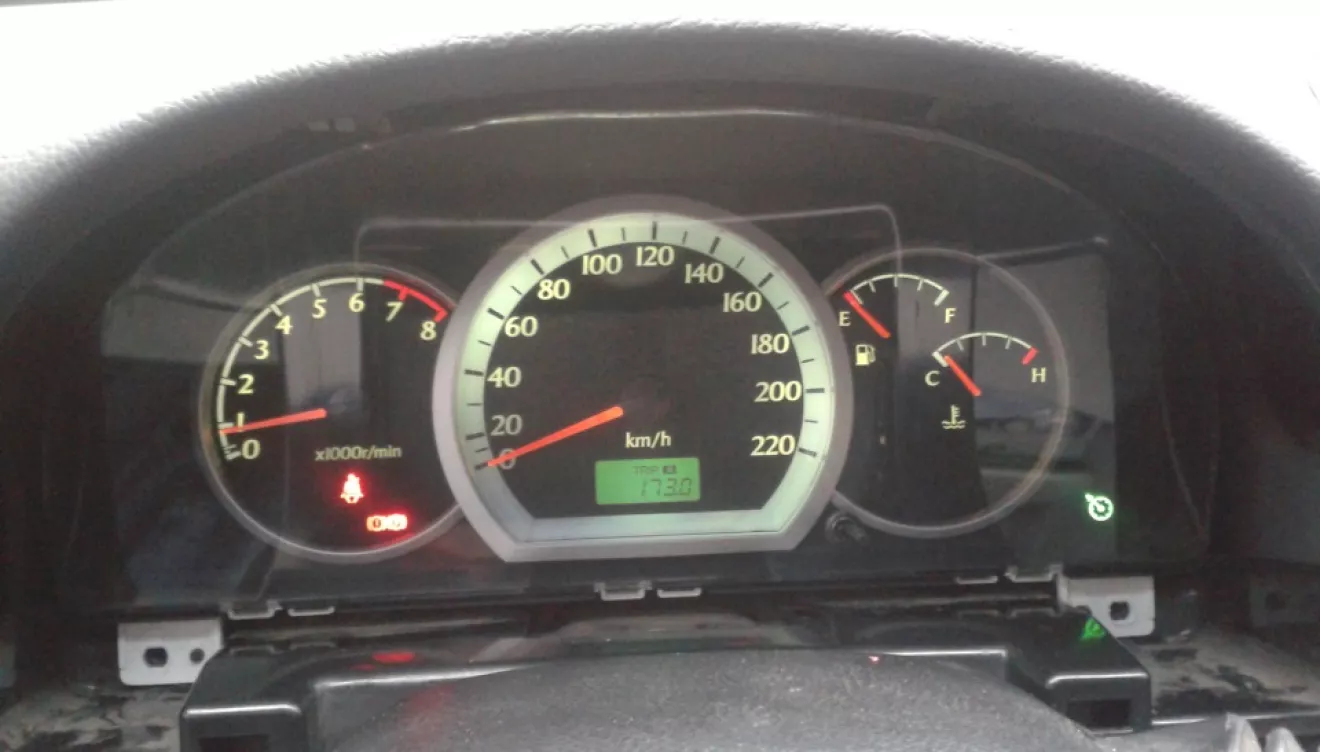

Подключил — работает!
