Arduino-мания и часы Lacetti

Всё началось с желания установить датчики наружной и внутренней температуры.
А закончилось покупкой Arduino Nano и последующим двухнедельным развлечением. Вот что вышло.

Куплено:
— Контроллер Arduino Nano
— индикатор OLED 16x2
— два цифровых датчика температуры
— стабилизатор из 12В в 5В
— Real Time Module for Arduino
— датчик низкого уровня омывайки от Nexia

При срабатывании датчика низкого уровня омывайки мигает квадратик между датой и температурой.

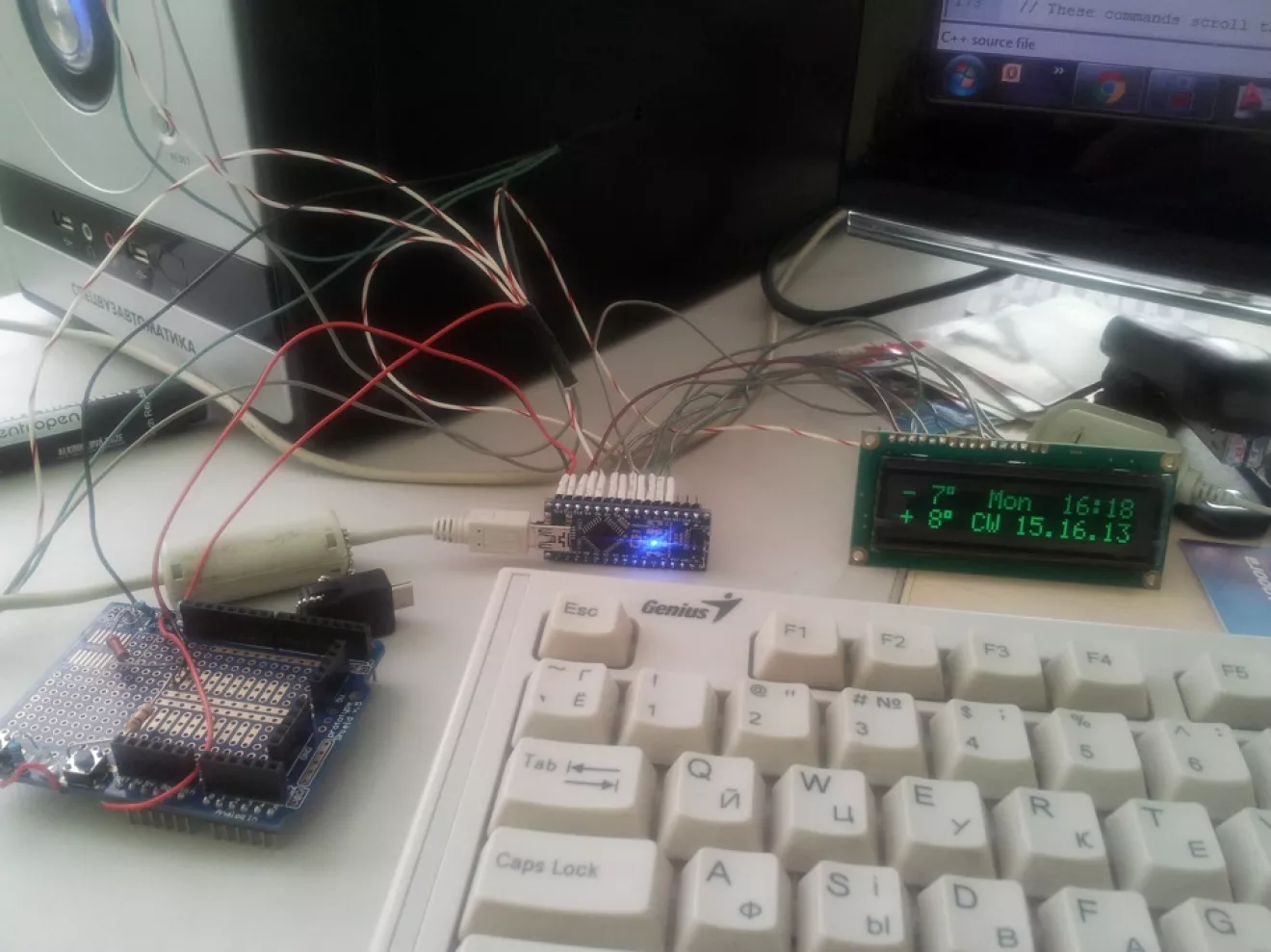

1 фото — отладочный стенд и программирование Arduino

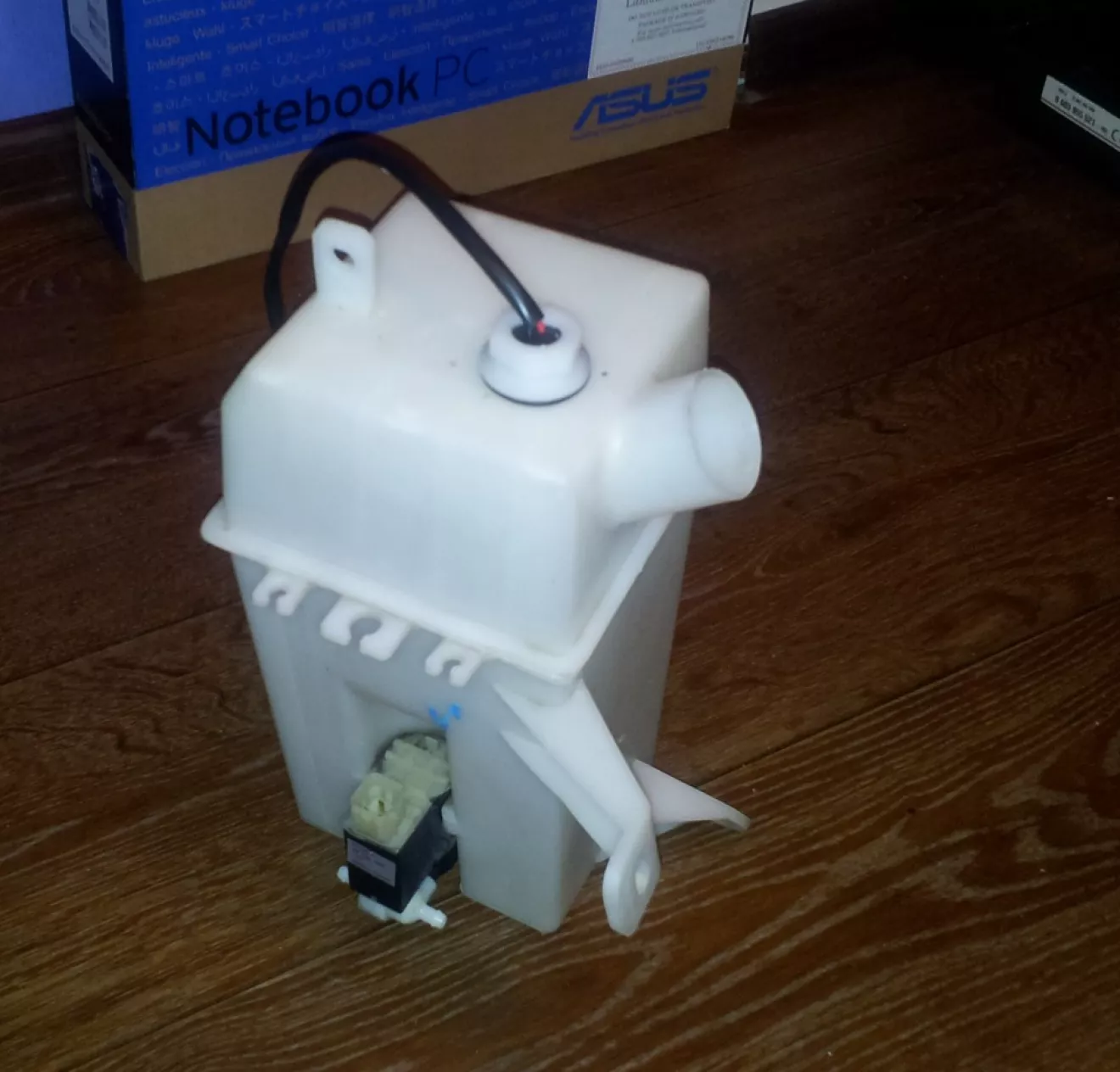

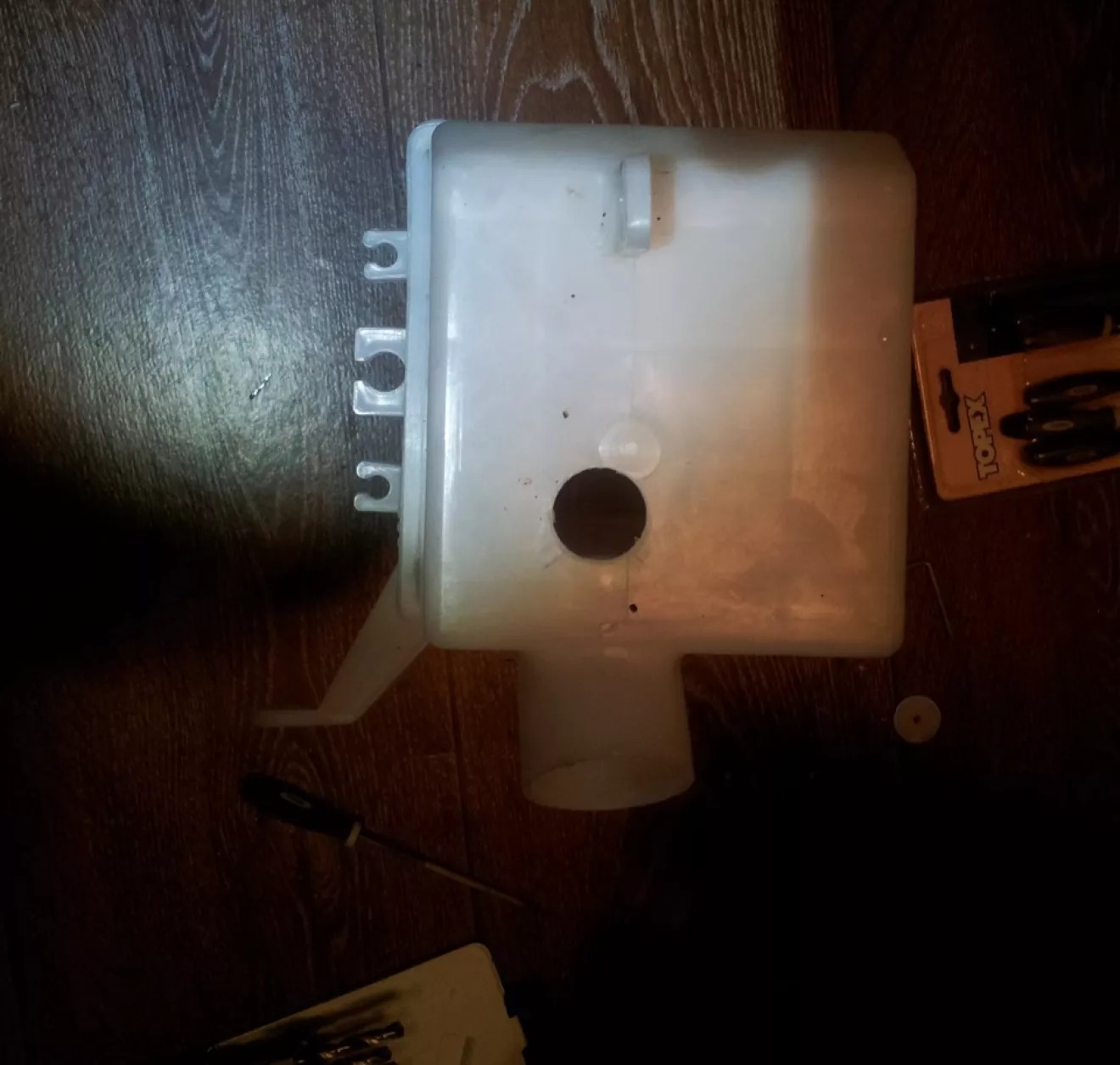

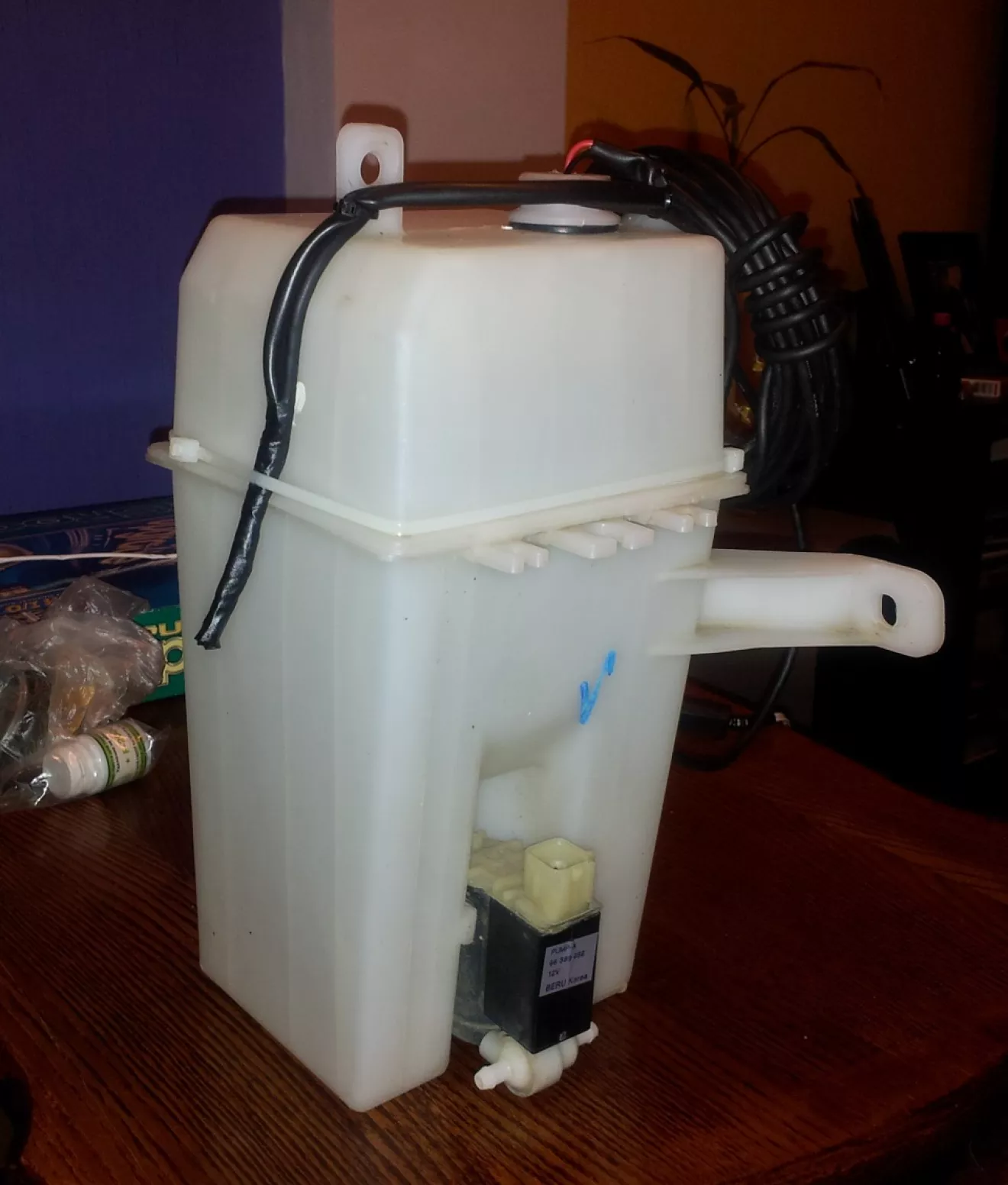

2 — 4 — установка датчика низкого уровня омывайки и рядом датчик температуры наружного воздуха

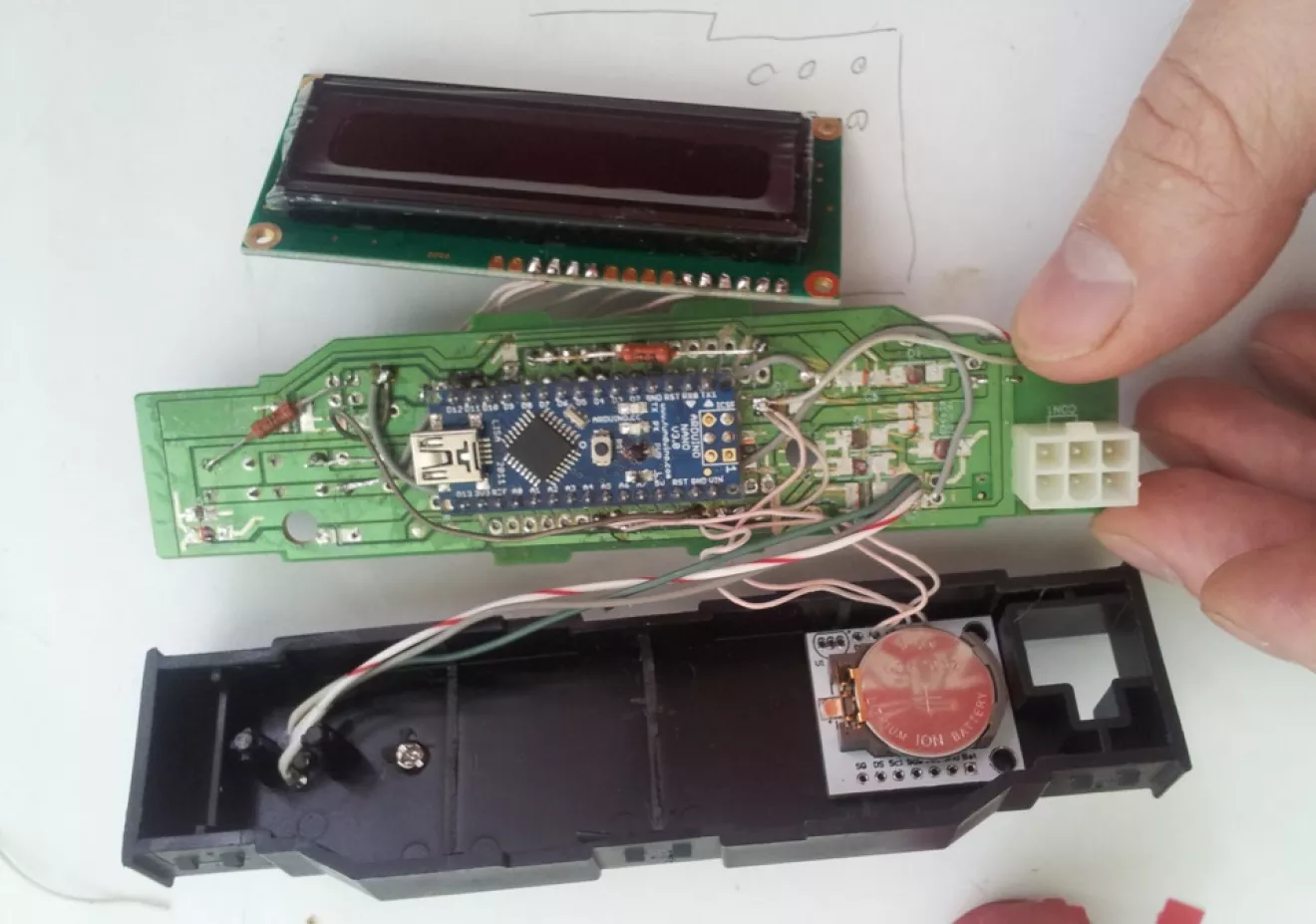

5 фото — с платы штатных часов выпаяны все детали, разрезаны ненужные дорожки и смонтировано на ней новая схема.
Дальше всё установлено на свои места.

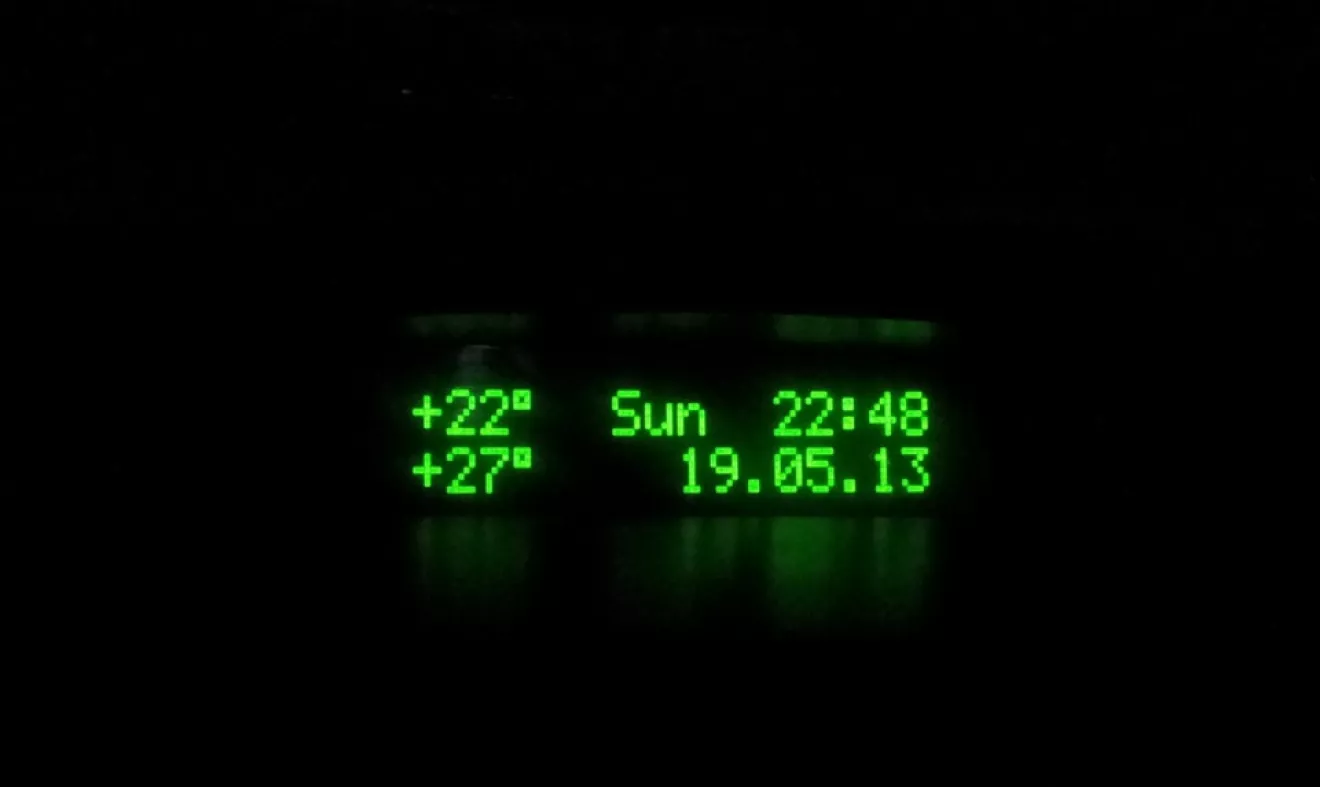

6 — 7 фото — финал, всё в сборе

Вот с датчиками температуры непонятно. Где их размещать?
