Расчет длины карданных валов

Настал тот момент, когда надо рассчитать длину карданных валов. И так родной Аровский кардан намного длинее чем нужен тобишь нужно укорачивать на 50мм или около того (но резать, варить кардан как то мне стрёмно так как ответсвенная деталь работающая на кручения (скручивание) плюс надо балансировать), значит надо искать готовое решение.

И так хвостовик в кпп опель фронтера двигается на шлицах ход около 100 мм
плюс переходная пластина чтоб соединить хвостовик (вертолёт) опель фронтера с фланцем кардана уаз(аро) (посадочное одинаковое).
с полностью задвинутым хвостовиком и шайбой от фланца до фланца на мосту намеряно 840 мм. Продаваны меряют от центра оси крестовины до центра следуещей крестовины (тоесть меджу крестовинами), у меня кардане от центра крестовины до фланца около 40 мм (кто может точно сказать этот размер на уазовских карданах буду благодарен), тобишь с двух сторон мы имеем около 80 мм длины в минус.
Выходить что поисковый размер кардана 760 мм
И так был Найден в каталогах

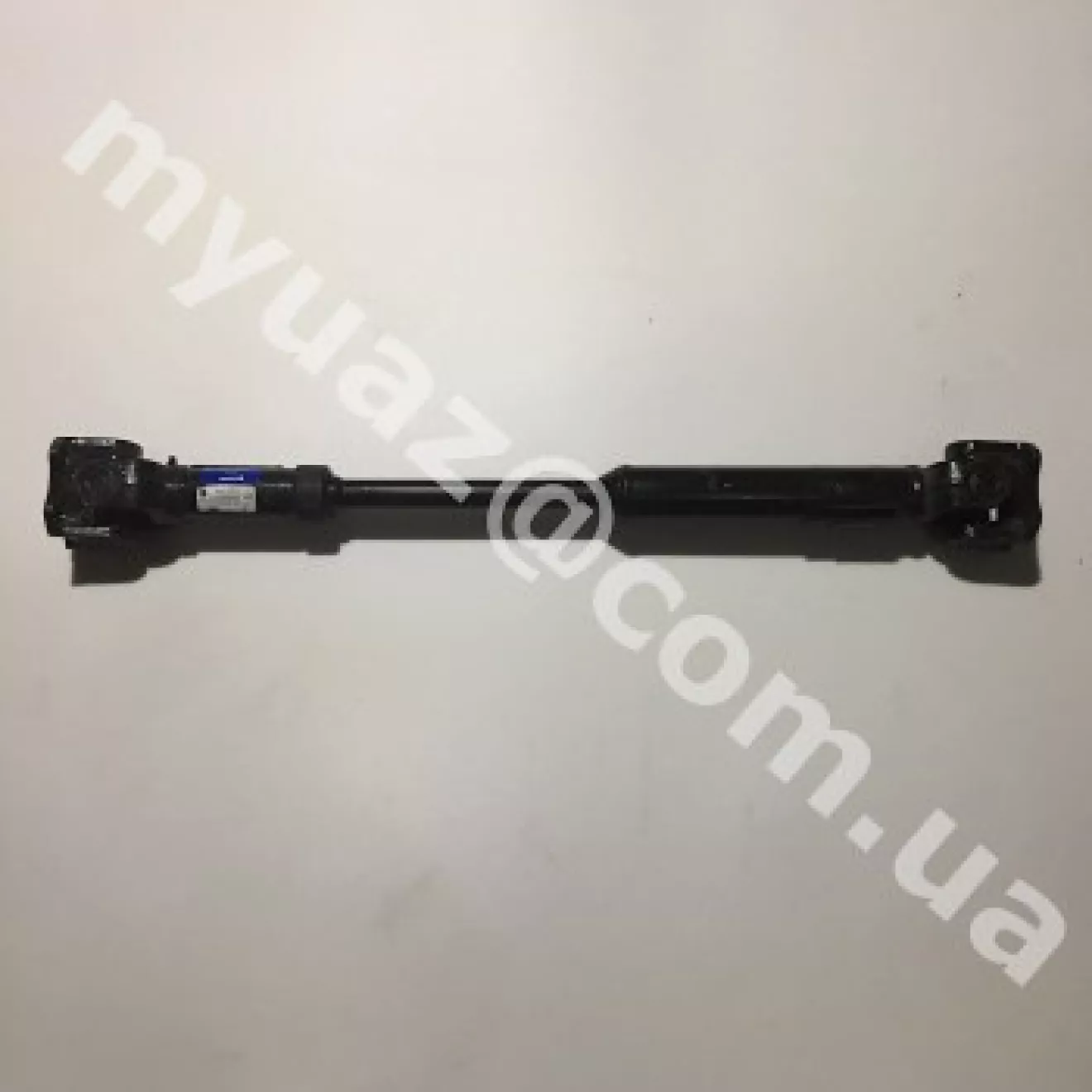

— Для автомобилей с пятиступенчатой коробкой передач и мостами типа Тимкен, каталожный номер 33036-2203010-10 : в вытянутом/сжатом состоянии — 792/738 мм

Для переднего кардана щитаем так же…
кардан длиною 570 мм, то мне нужно сщитать так: 570-90=480 мм, получается растояние от крестовины к крестовине, тогда чтоб узнать средее положение кардана надо отнять 40 мм 480-40=440мм, далее смотрим каталог уазовских карданов и находим: "Для автомобилей на мостах Спайсер с четырехступенчатой коробкой передач, каталожный номер 3160-2203010 : в статическом положении — 438 мм, в вытянутом/сжатом состоянии — 483/428 мм"
