В минулих постах згадував, що придбані мною гідри були без ковпачків. Захотів вирішити питання у своєму стилі: Сканування оригіналу, моделювання покращеного аналогу.

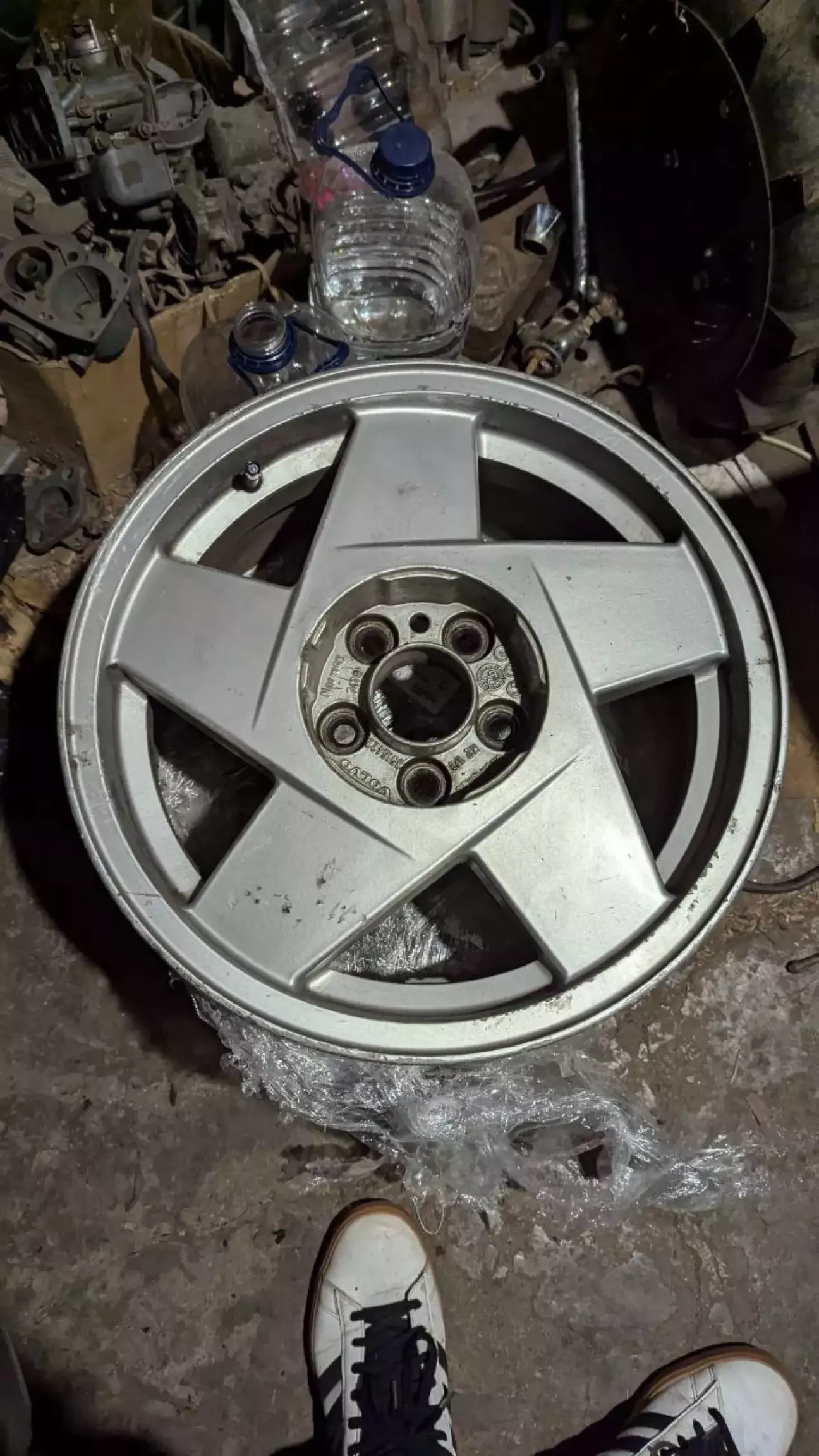

Вигляд без ковпачків
Cторінка Каталогу

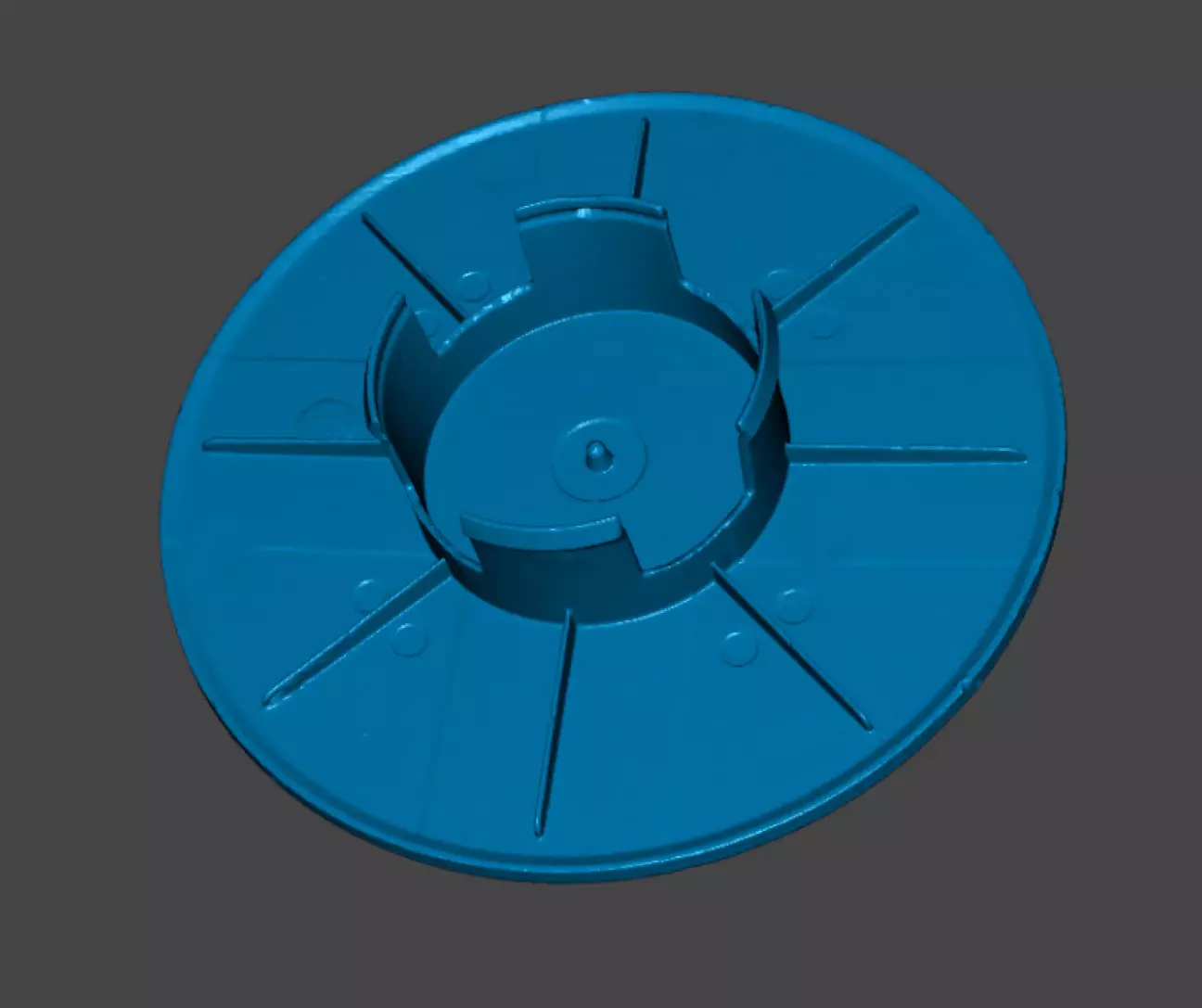

Сирий скан. по його розмірам буду проектувати новий ковпачок. Ідеї що вдосконалити вже є

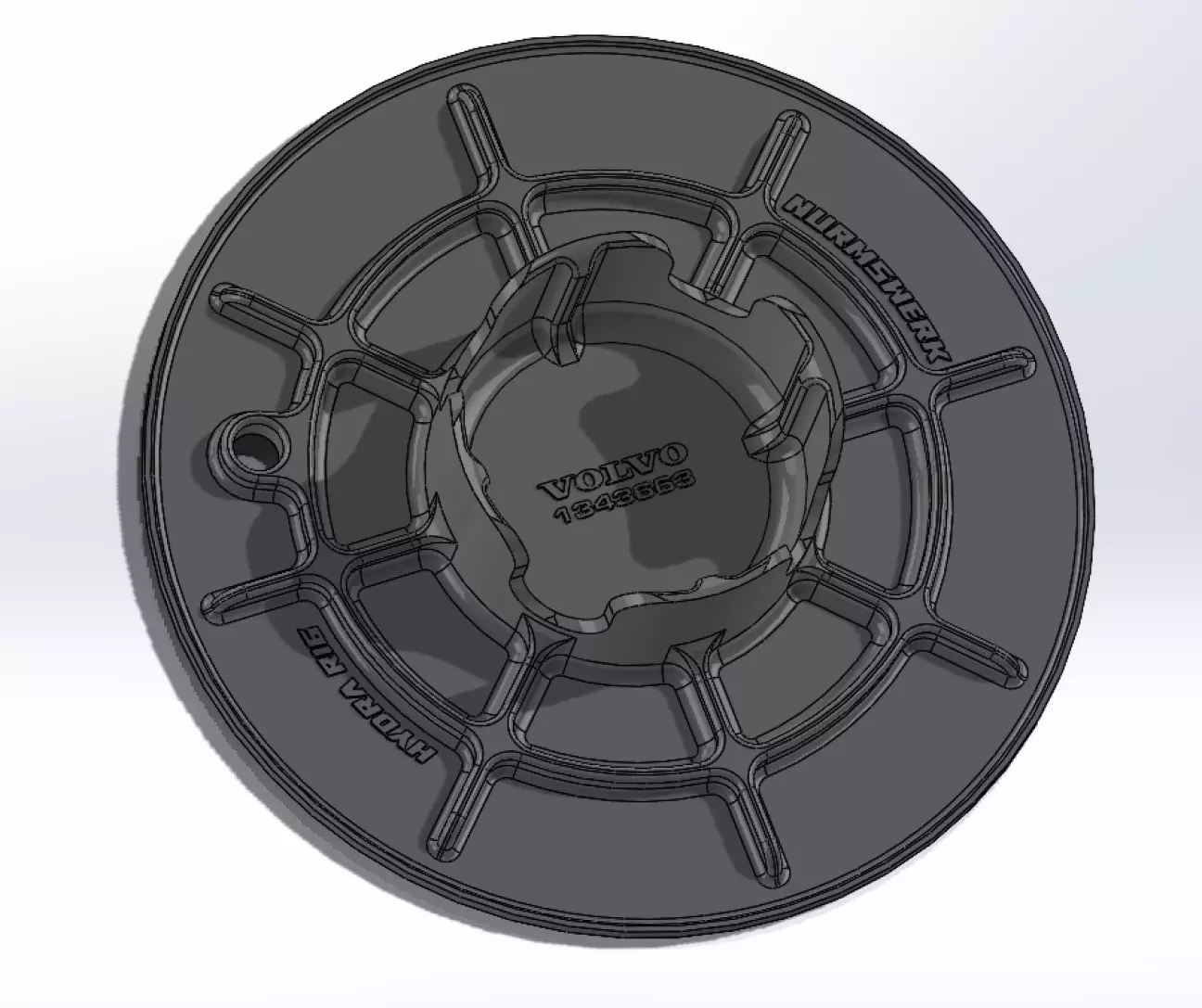

Відмоделював такий варіант: Додав більше ребер жосткості, конструкція стала набагато міцніша. Додав скруглень, збільшив ширину вушок, продумав отвір для зручності демонтажу. Також на відміну від оригінального ковпачка без будь яких знаків ідентифікації, додав оригінальний логотип і партномер, вказав конкретну модель дисків, оскільки партномер поширюється на різні диски що мають пластикові ковпачки. Також додав назву свого бренду). Вийшло гарно

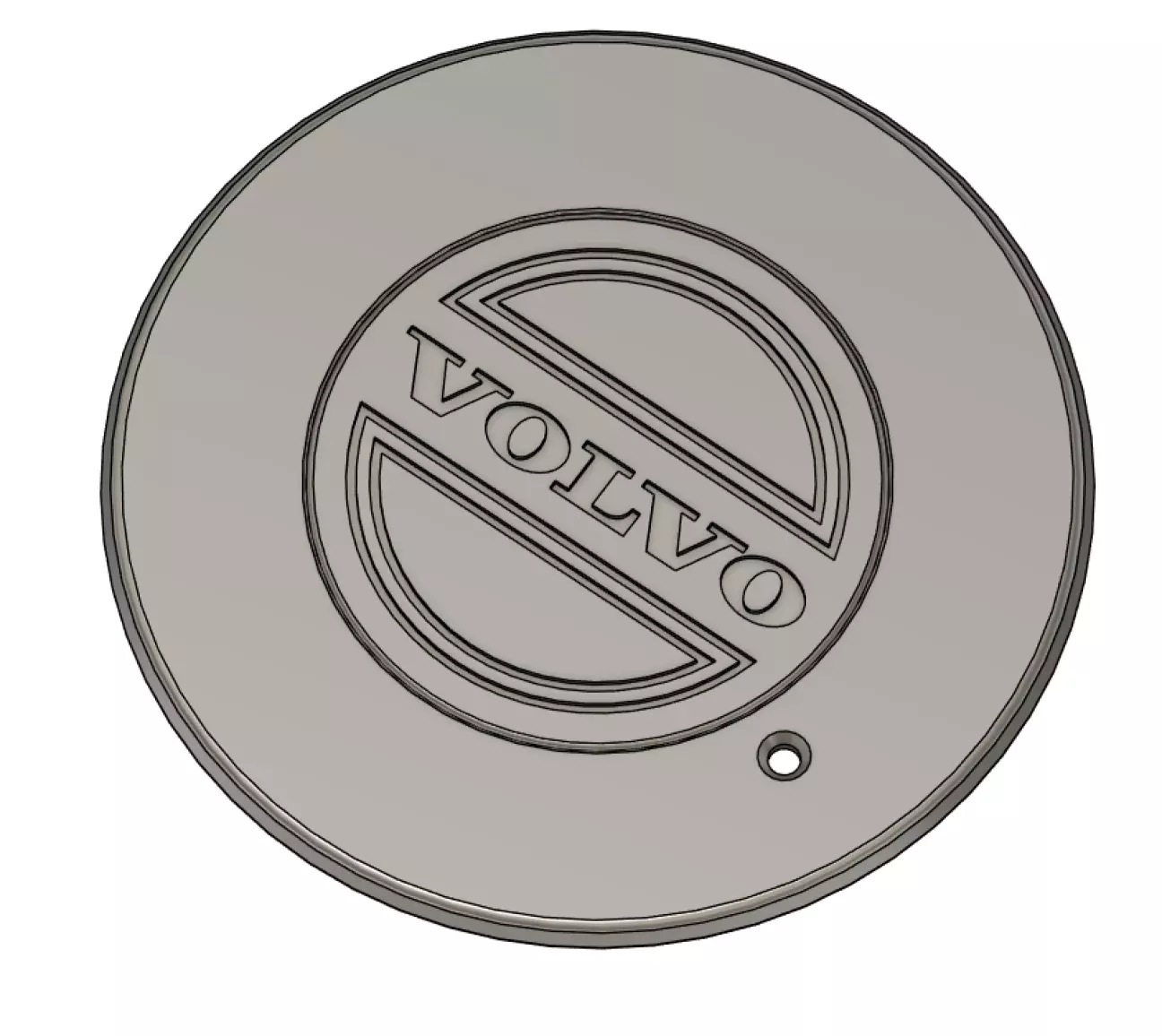

Зовнішня сторона має текстурований логотип. розмір і форма відповідають оригіналу

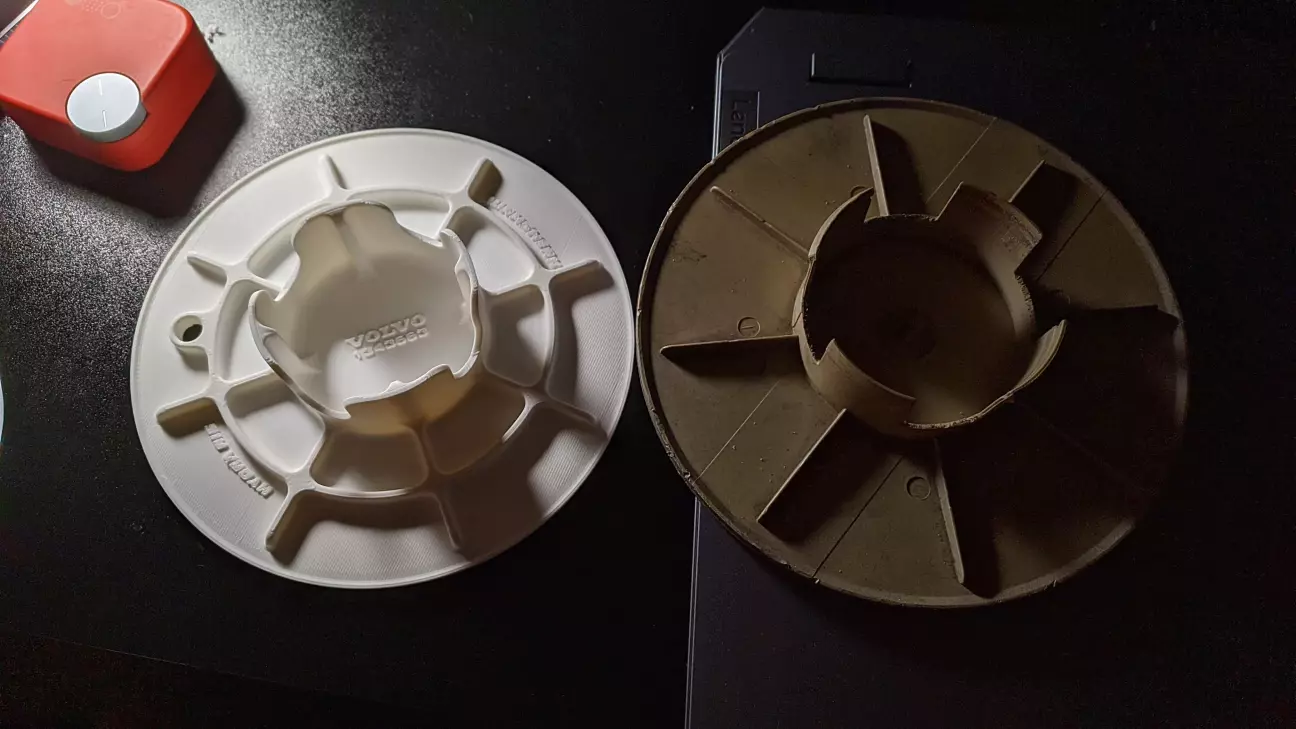

Надрукував перший прототип на примірку, виглядає круто і набагато краще за оригінал, по міцності краще за оригінал
На днях буде примірка на диски. Якщо все стає без проблем, почну пускати у серію, над пластиком ще думаю, є декілька варіантів, у кожного свої плюси і мінуси, треба трохи більше аналізу.
До речі, не дивлячись на спільний партномер усіх пластикових ковпачків на легкосплавні диски вольво, самі ковпачки конструктивно відрізняються. Я по оригінальним референсам вже встиг відмоделювати три різних за параметрами ковпачки. Отже як мінімум, на гідрах, драко та сіріусах вони відрізняються, і не є взаємозамінними.
Нижче додам фото тих що робив ще рік тому

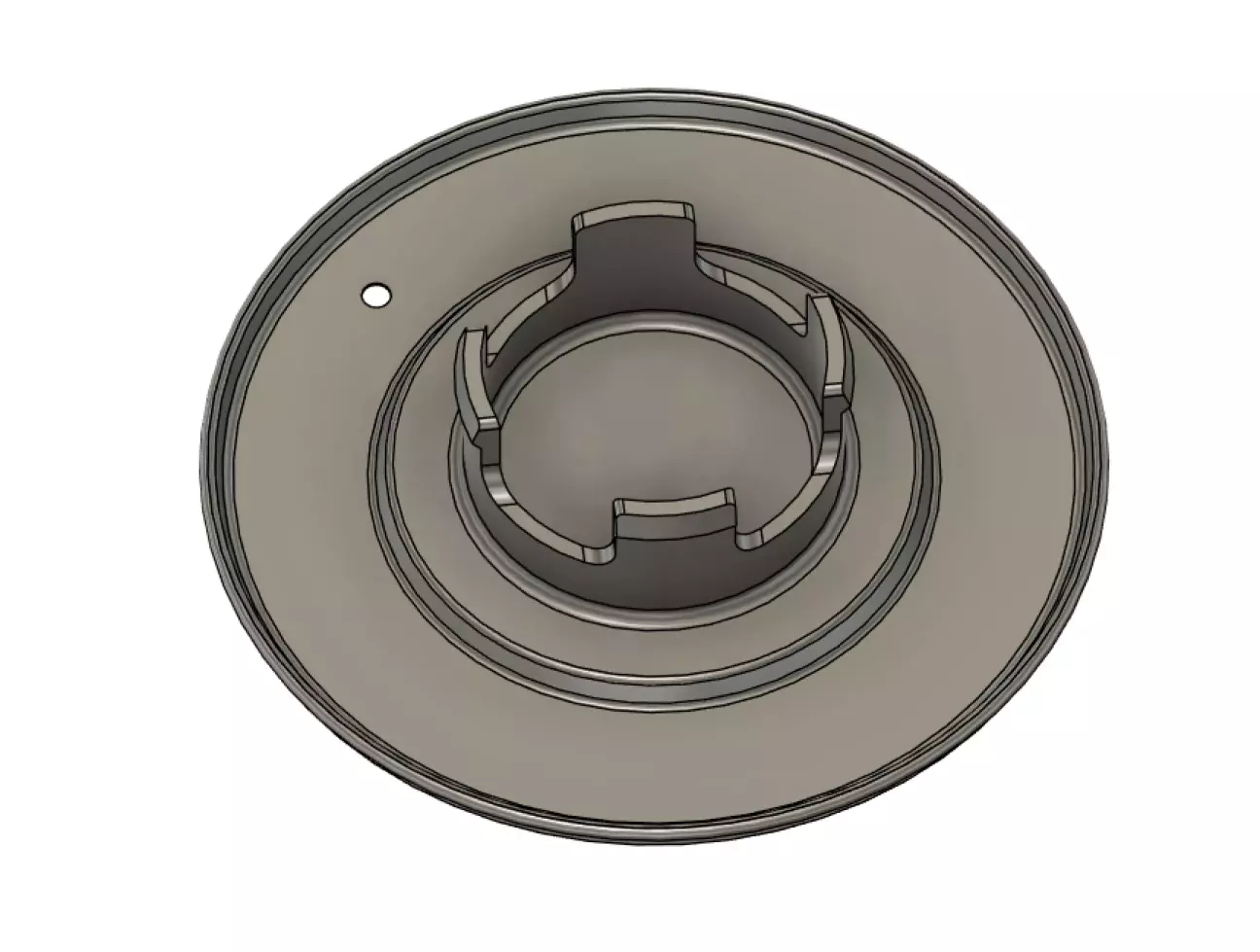

На момент моделювання цих ковпачків, я ще не знав, що їх може бути так багато, тому нажаль не підписував на які це диски. По пам'яті та вигляду можу сказати, що це копія нержавіючих ковпачків з Sirius R15.

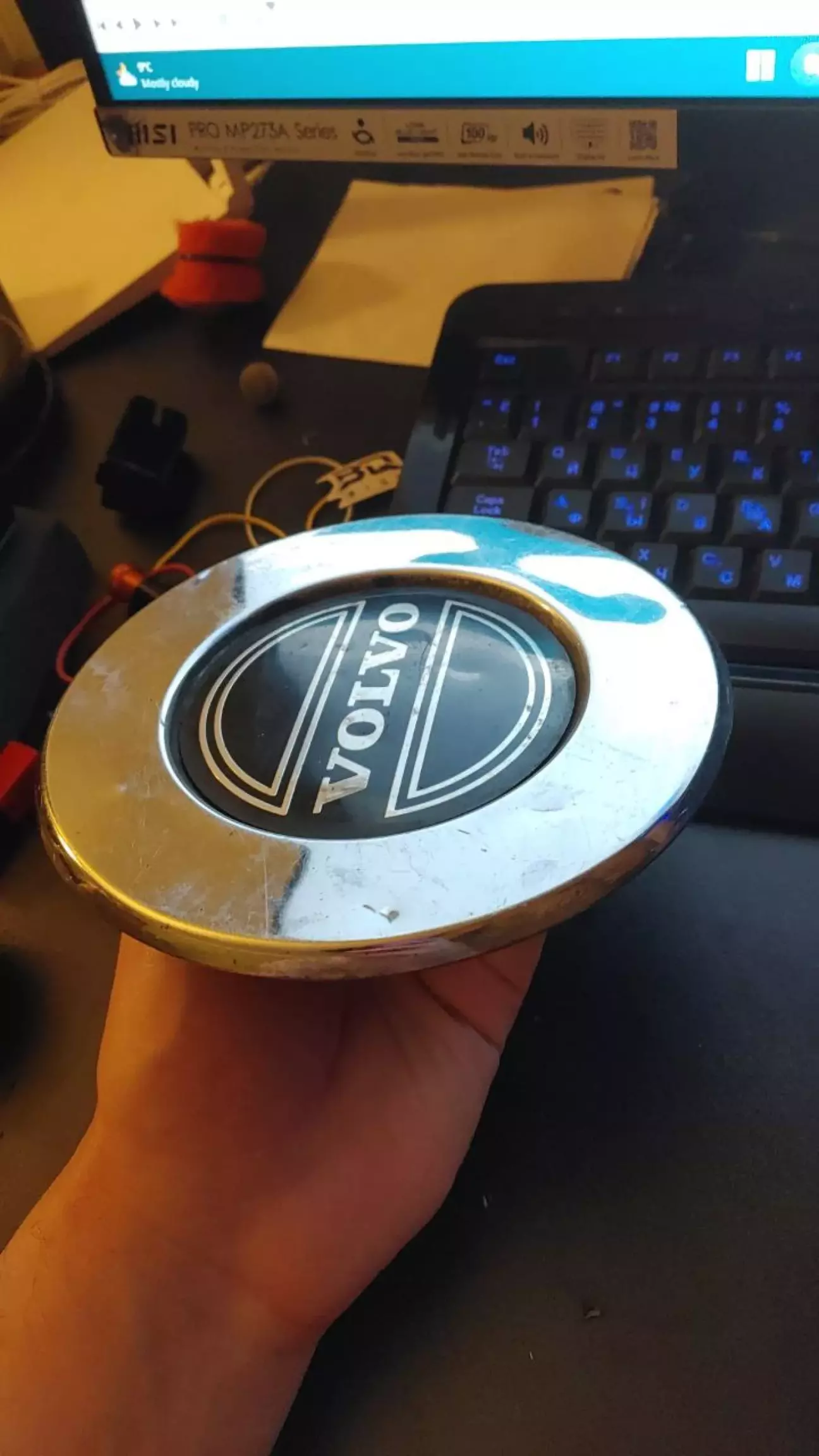

Так і є) Це копія нержавіючих
Оброзмірка
Полетіли замовнику
Це самий перший ковпачок, копію якого я робив. Стають на Draco R15
Результат
