Камера заднього виду + RNS 510

Проводка   7N1 971 327

1 ) Проводка  (блок камери -камера)

Седан

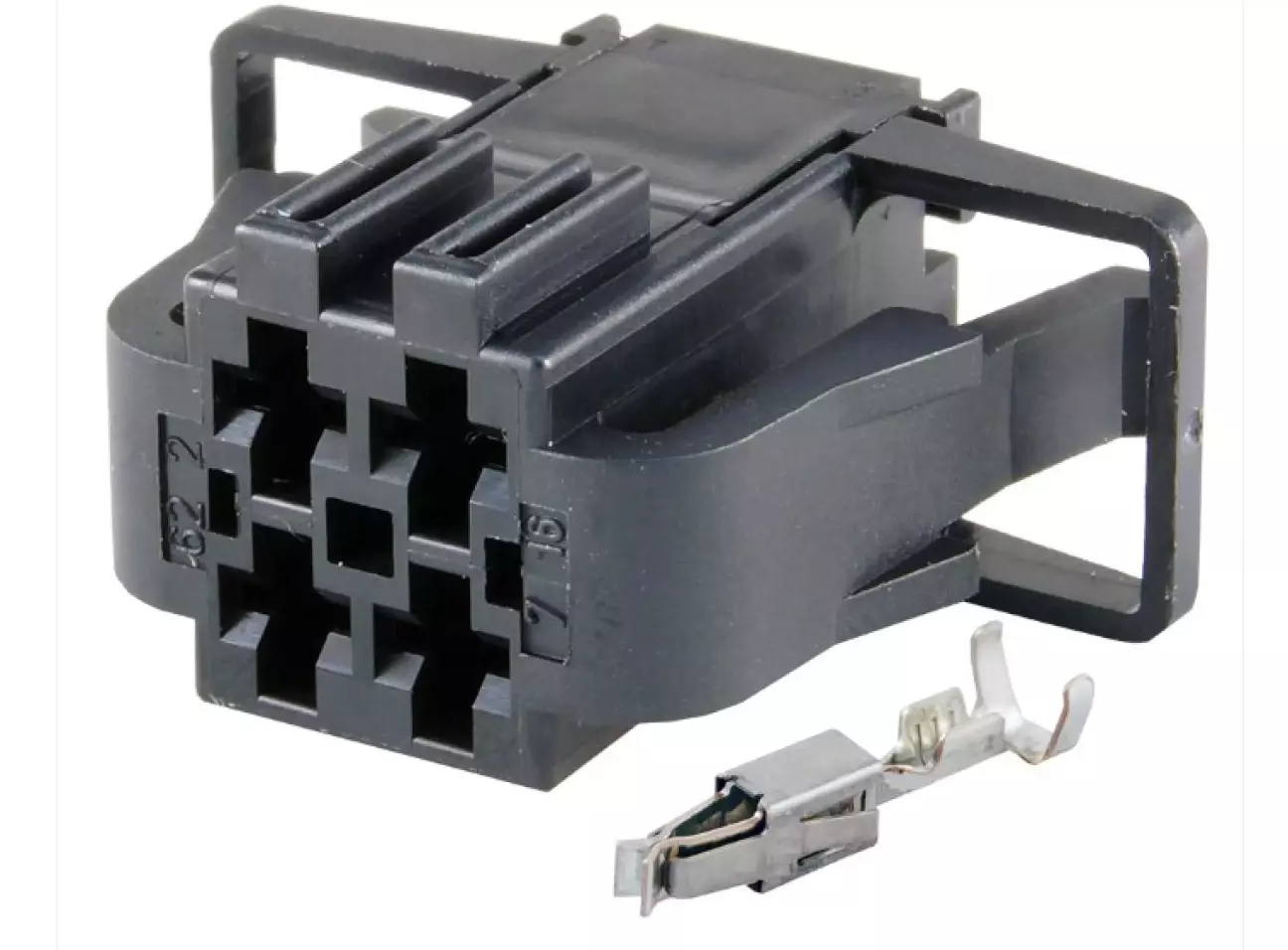

4B0_973_712  - 4 pin

Контакт  N_103_357_05  -0.35  / N_103_358_04 - 0.5

1 pin - 2 pin Камера          LI 0.3

2 pin - 1 pin Камера WS/RO 0.3

3 pin

4 pin

Універсал

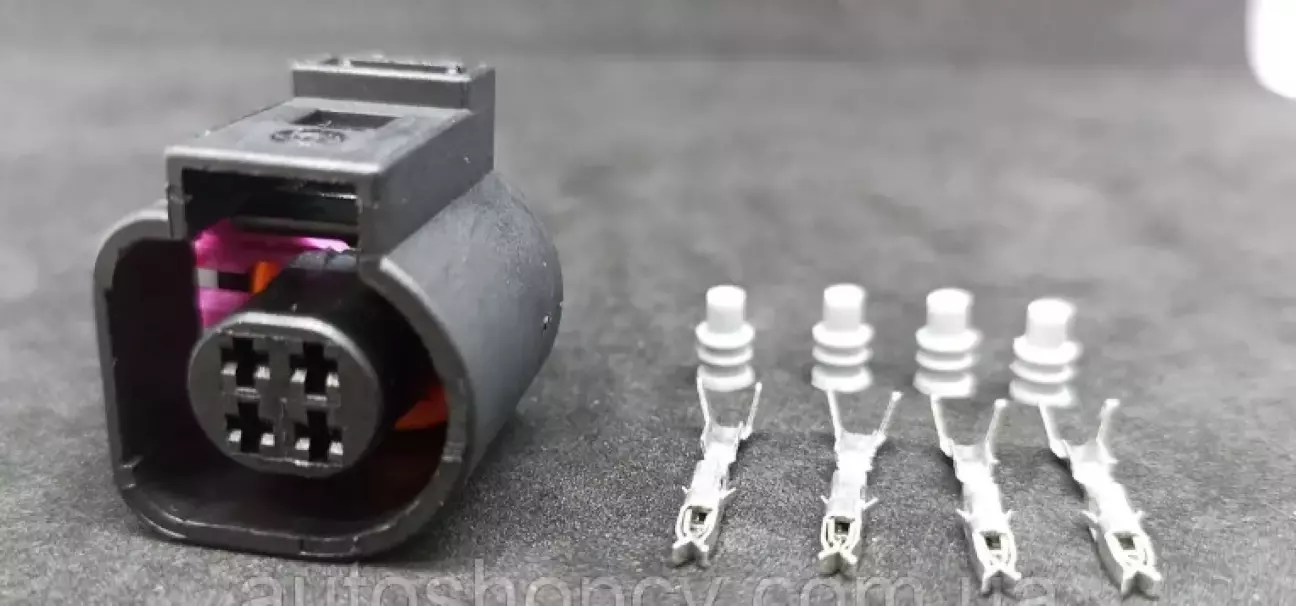

1J0_972_722 - 4 pin

2 ) Проводка   (магнітола - блок камери)

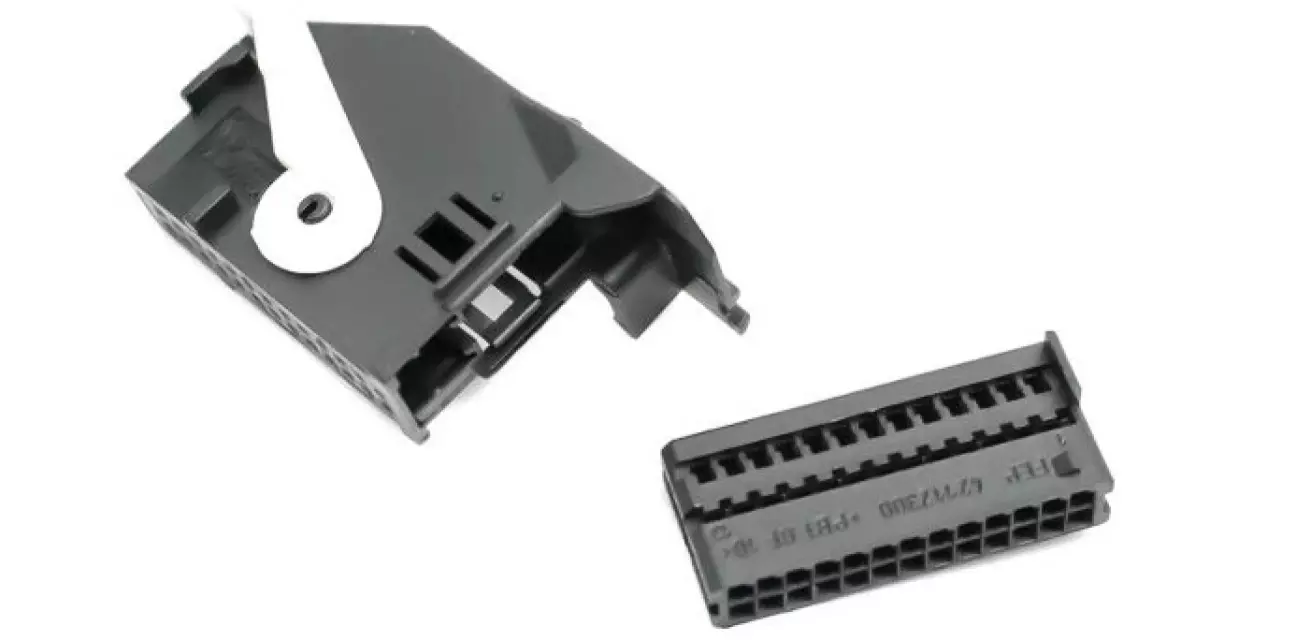

7L6_972_726 -конектор під RNS 510

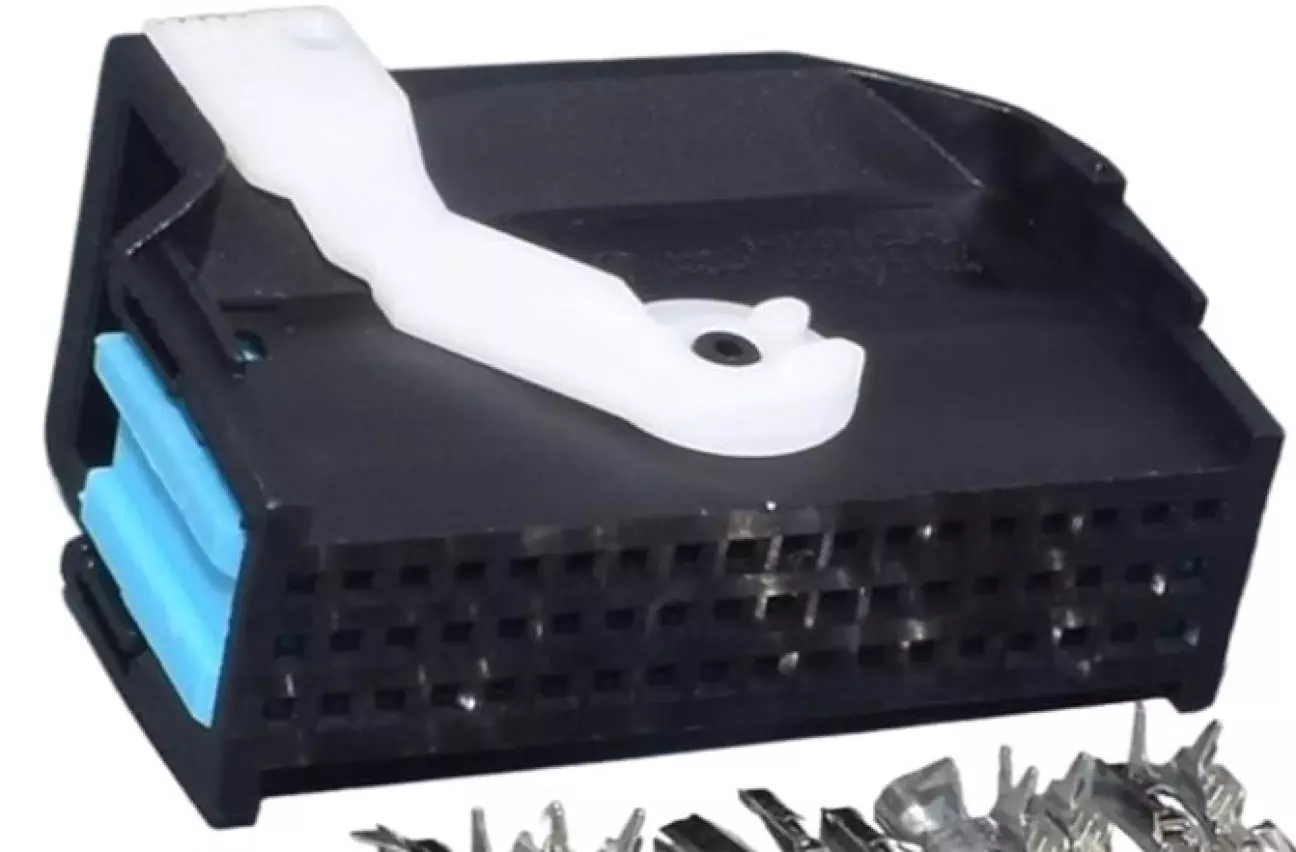

4E0_972_144 - Конектор під блок камери

Контакт N_907_647_01 -0.35  / N_907_649_01 - 0.5 / N_907_649_01- 0.75

Конектор 4E0_972_144 - 7L6_972_726

20 pin - 22 pin               0.14 - signal - відеосигнал NF -

21 pin - 10 pin  BR        0.14 - signal - відеосигнал NF правий

23 pin - 23 pin  WS       0.14 - signal - відеосигнал NF лівий

25 pin - 11 pin  GE/SW 0.5   - signal VCC -вхід відеосигнала маса екрана

27 pin - 12 pin  SW       0.14- signal вхід віеосигнала синхронзація по ветикалі та о горизонтала

28 pin - 24 pin BR/SW 0.5  - signal GND - вхід відеосигнала RGB -

29 pin - 25 pin  BL        0.14- signal - вхід відеосигнала синій

30 pin - 24 pin BR/SW 0.5 - signal GND

31 pin - 13 pin GE        0.14- signal - вхід відеосигнала зелений

32 pin - 24 pin BR/SW 0.5 - signal GND

33 pin - 26 pin  RO       0.14- signal - вхід відеосигнала зелений

34 pin - 24 pin BR/SW 0.5 - signal GND

39 pin -  Getevey  10 pin  OR/BR  0.3 CAN

40 pin -  Getevey  20 pin  OR/LI    0.3   CAN

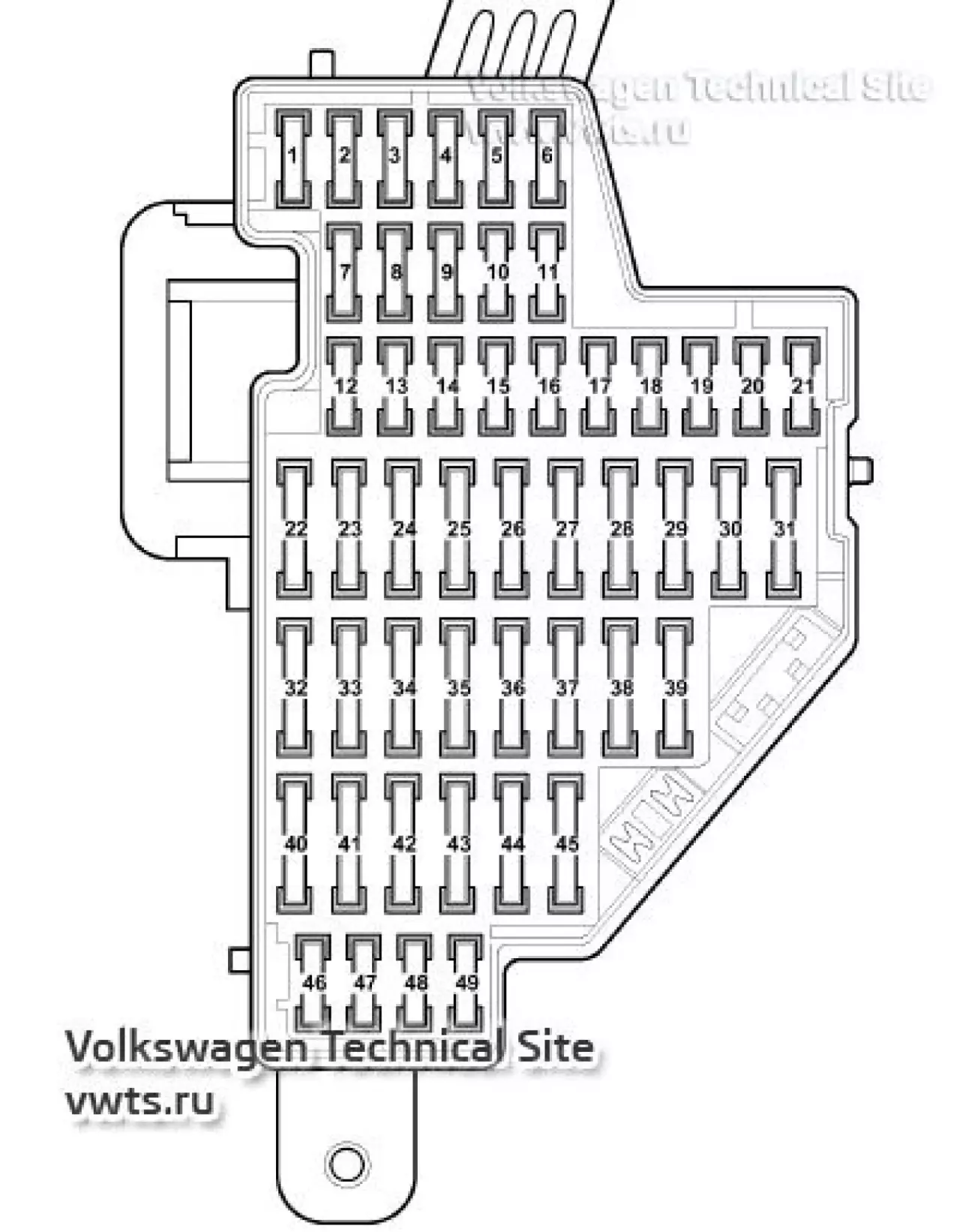

43 pin -                RO/SW 1.0           - VCC  Блок запобіжників запобіжник 37

44 pin -                BR       05 /1.0   - GND Маса в багажному відсіку з права

47 pin - 2 pin Камера          LI 0.3

48 pin - 1 pin Камера WS/RO 0.3

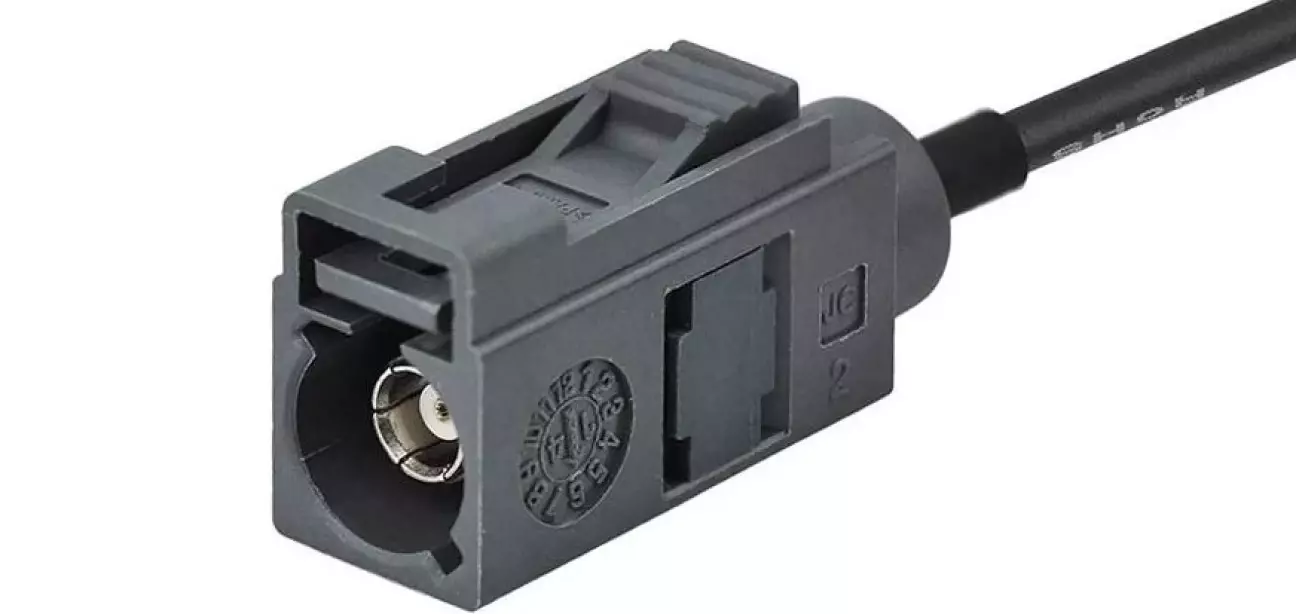

Антена Fakra G RG174

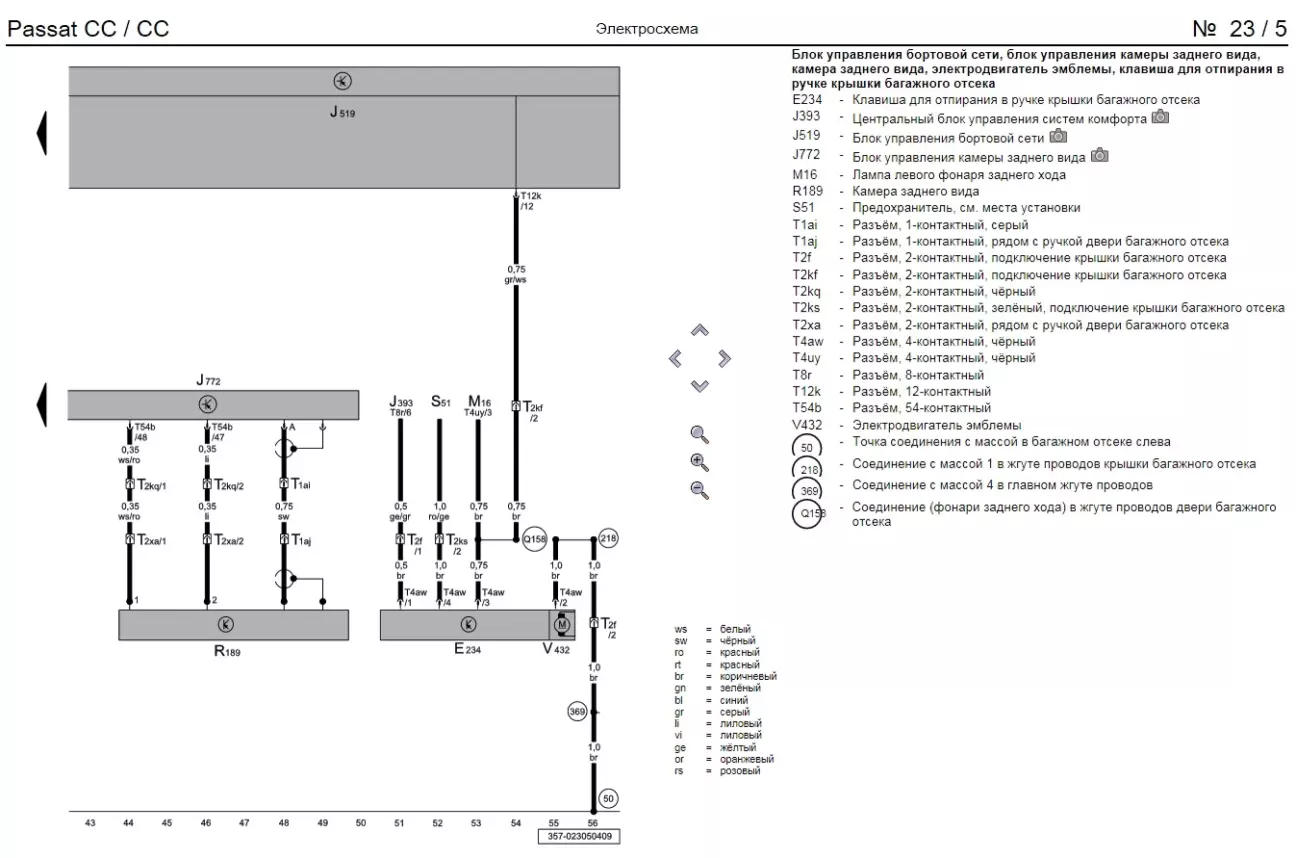

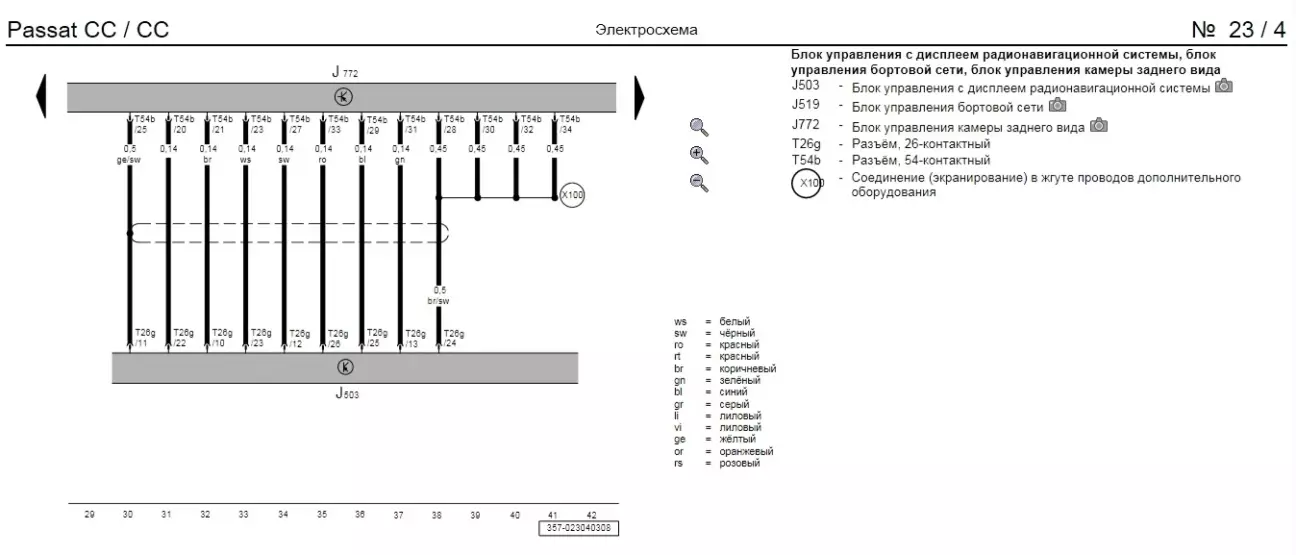

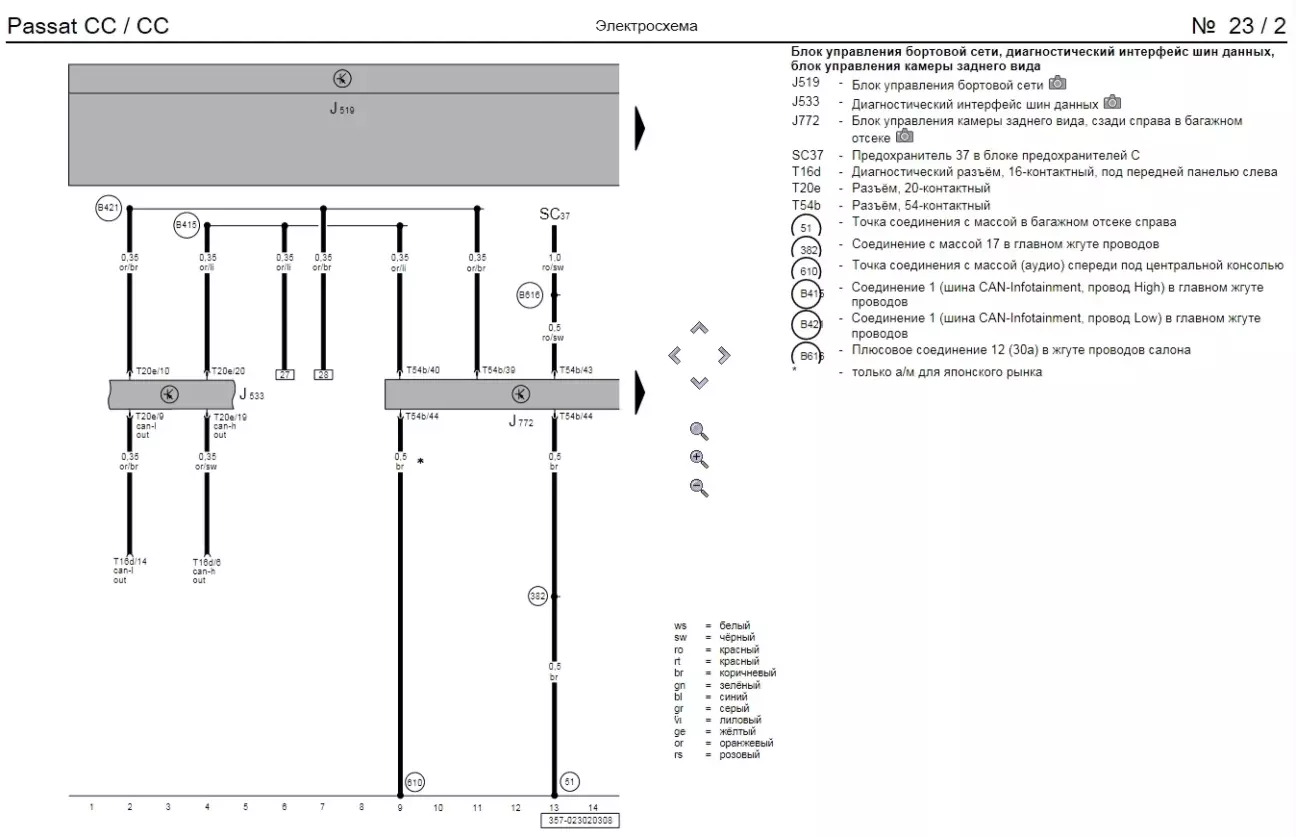

Схема підключення

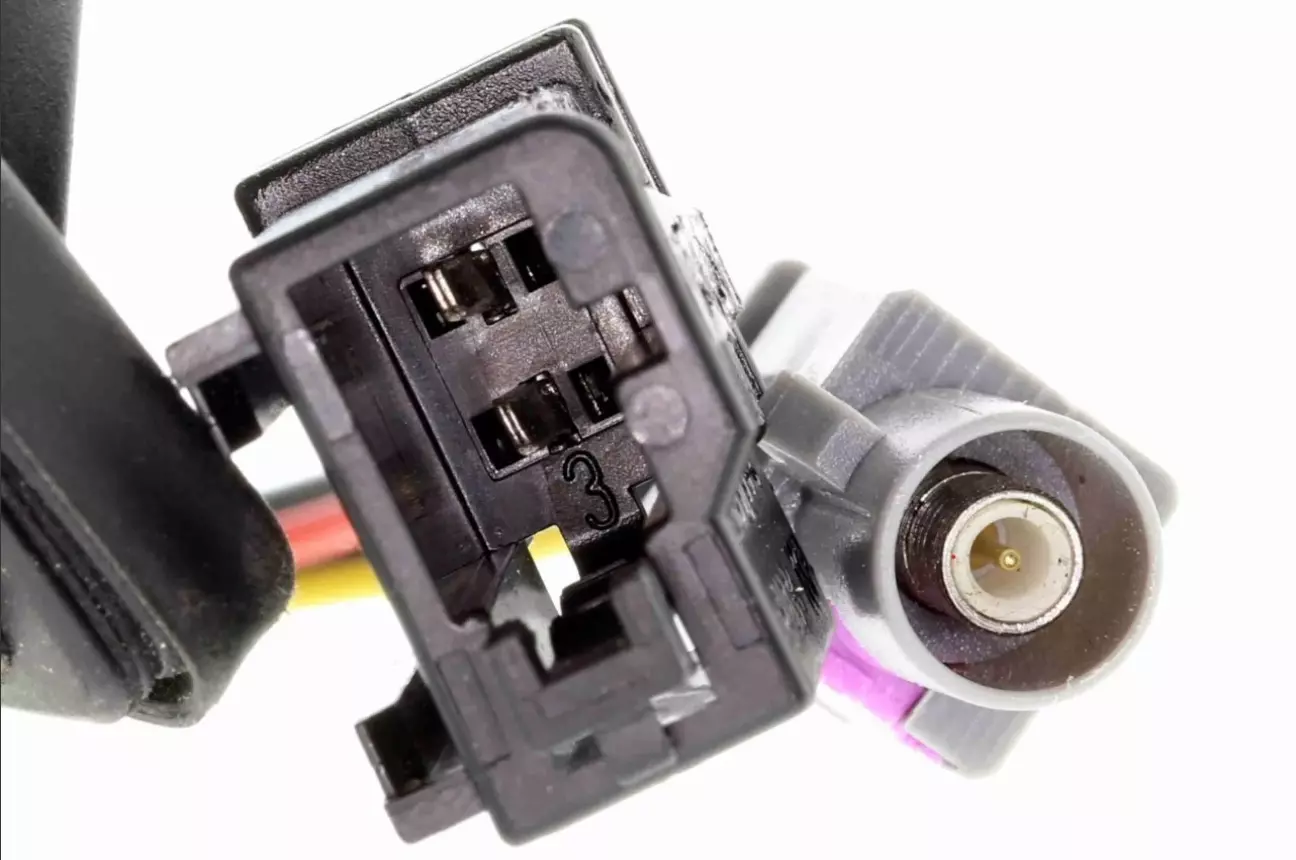

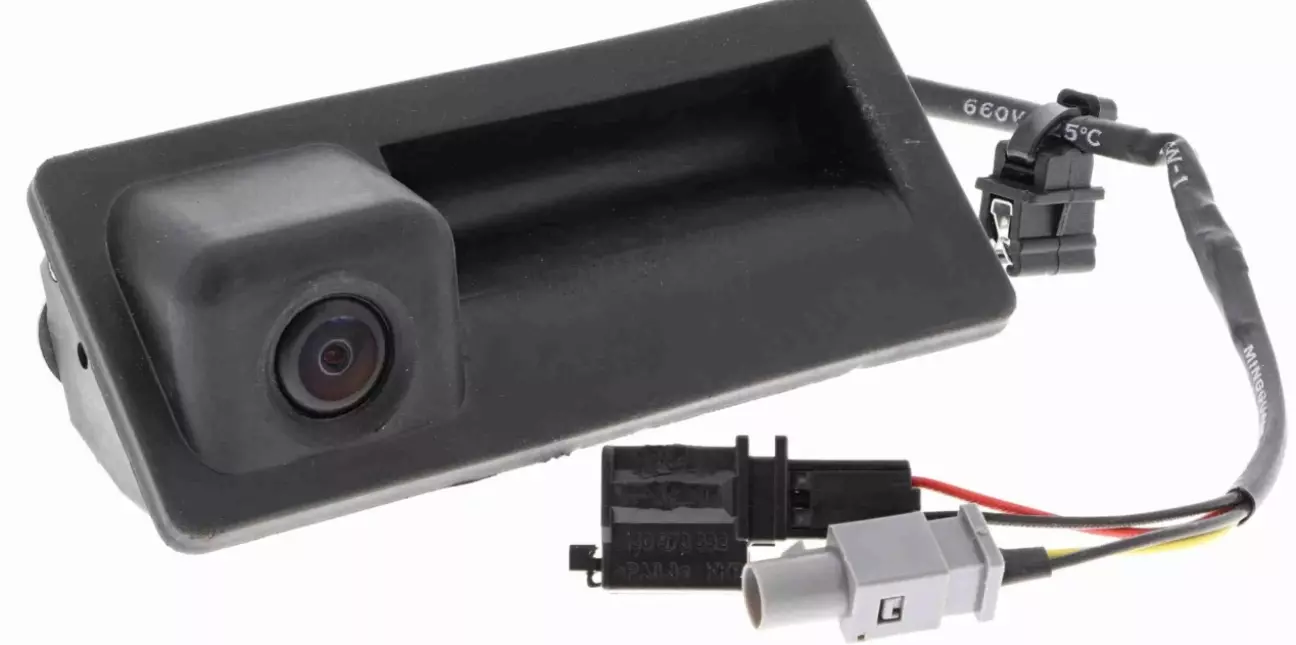

Камера заднього виду

3C9 980 551 A - Універсал

3C8 980 551 A- Седан

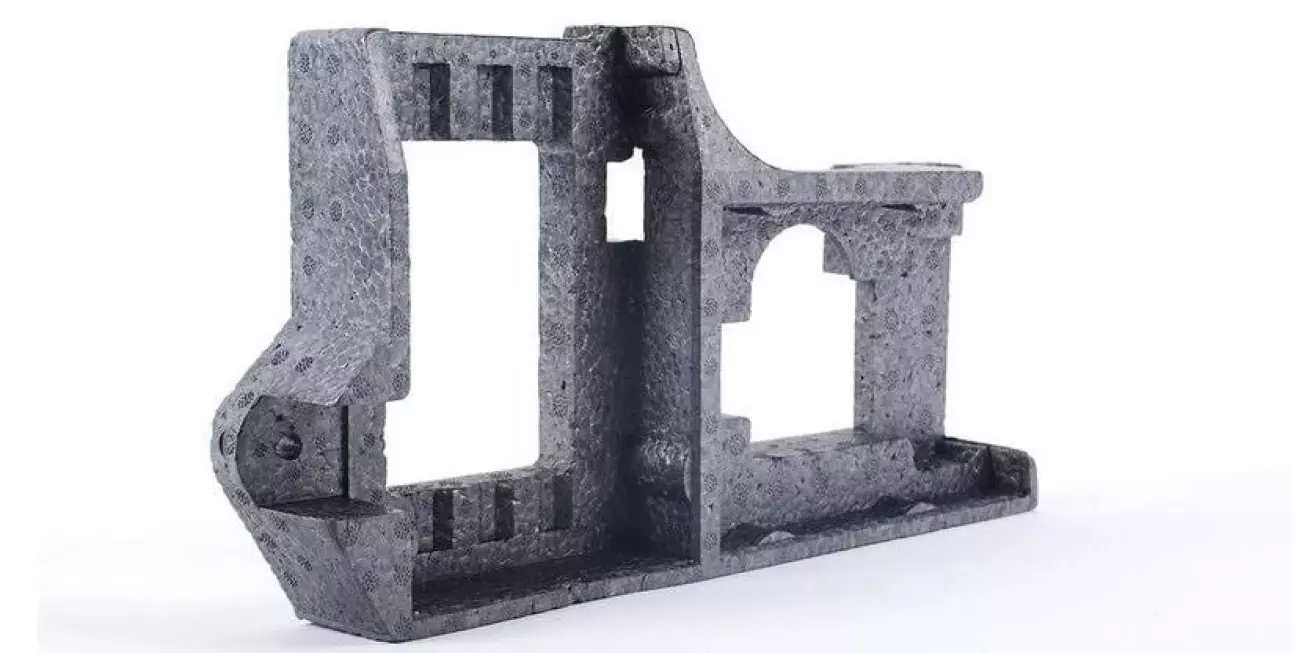

Кронштейн  Блока  Управління 3C0 971 502 B

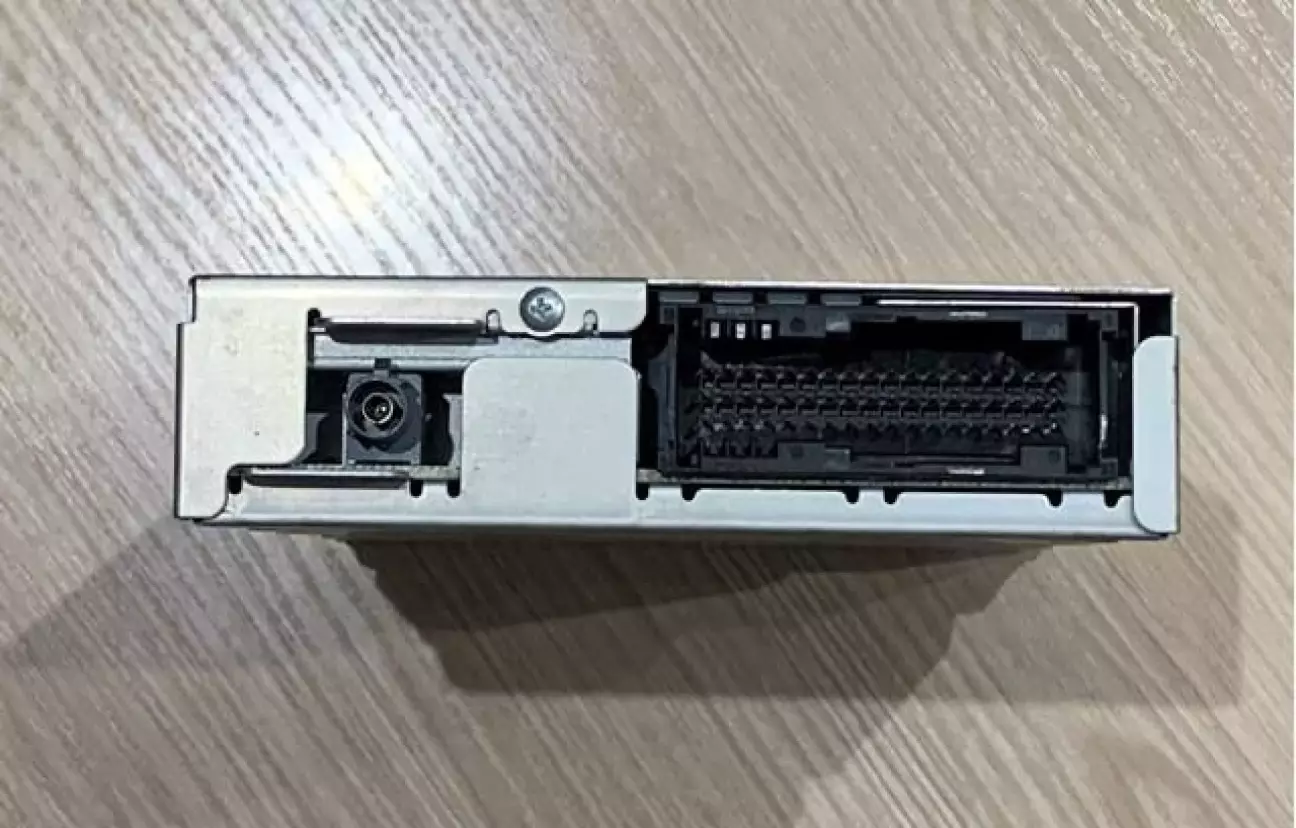

Блок камери  3C0 907 441 / 3C8 907 441=5N0 907 441 (4G0907441B)

Встановлення парамтрії  при потребі

Калібровка

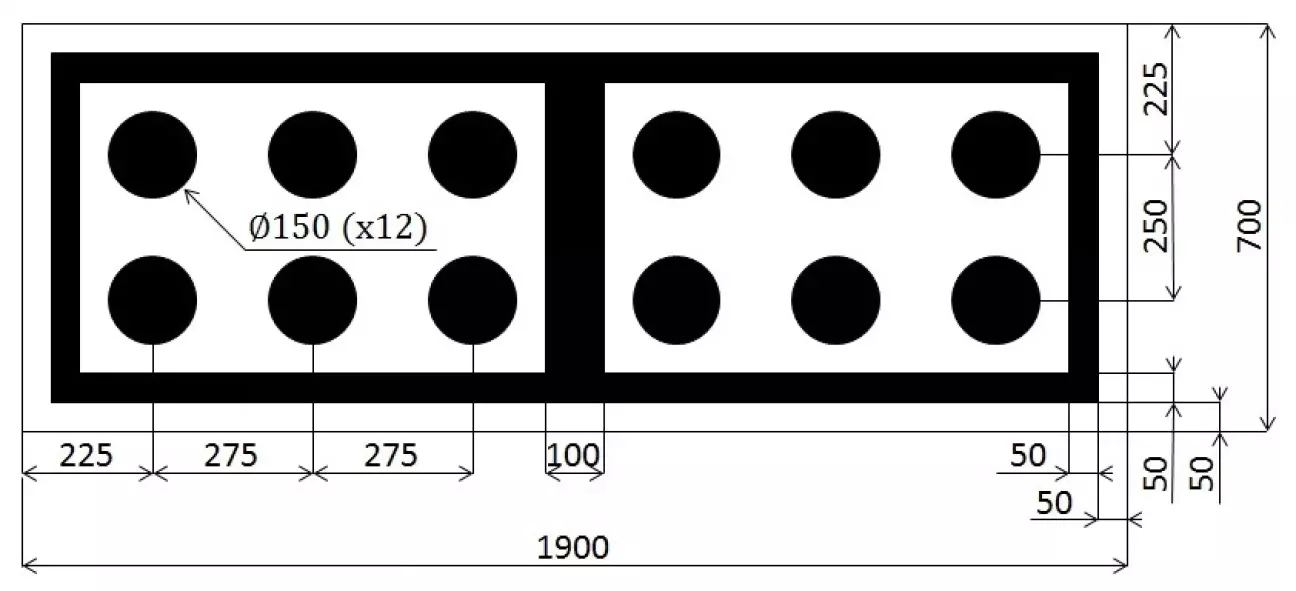

Калібруємо камеру за допомогою даного шаблону

Проводку робив по даній схемі

Блок брав блок від Tiguan 5N0 907 441 A .

Камера для нього отрібна 5N0827566AA (Hight )
