Ищем самый верный способ доукомплектации Bluetooth (ом) штатной магнитолы. ПРАКТИКА урок №1

Итак, теория пройдена, и пора переходить к практике. (Кстате, кто пропустил лекцию прошу перейти сюда и ознакомиться www.drive2.ru/l/476276002633285813/)

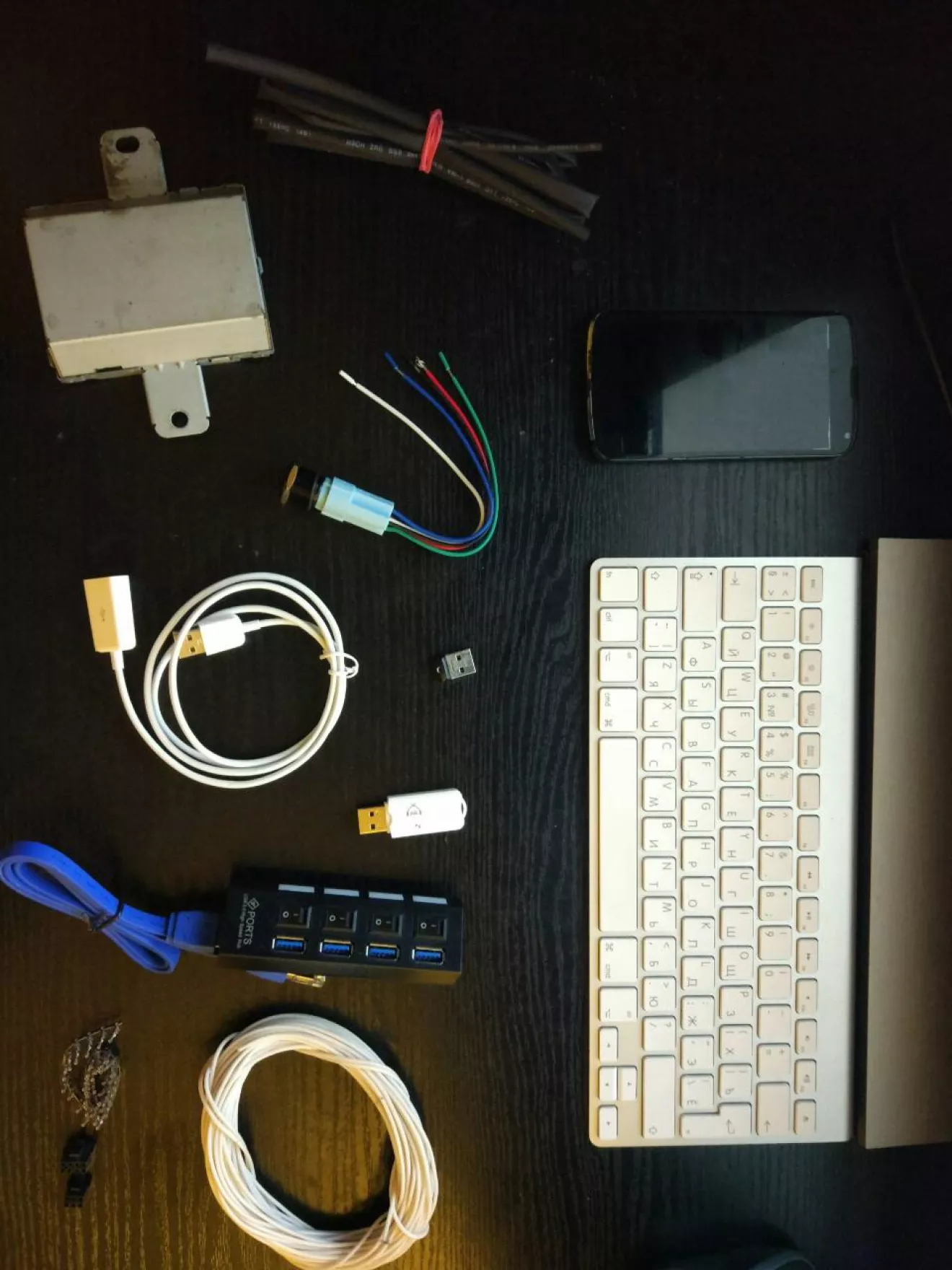

Для данного эксперимента нам понадобятся следующие вещи:

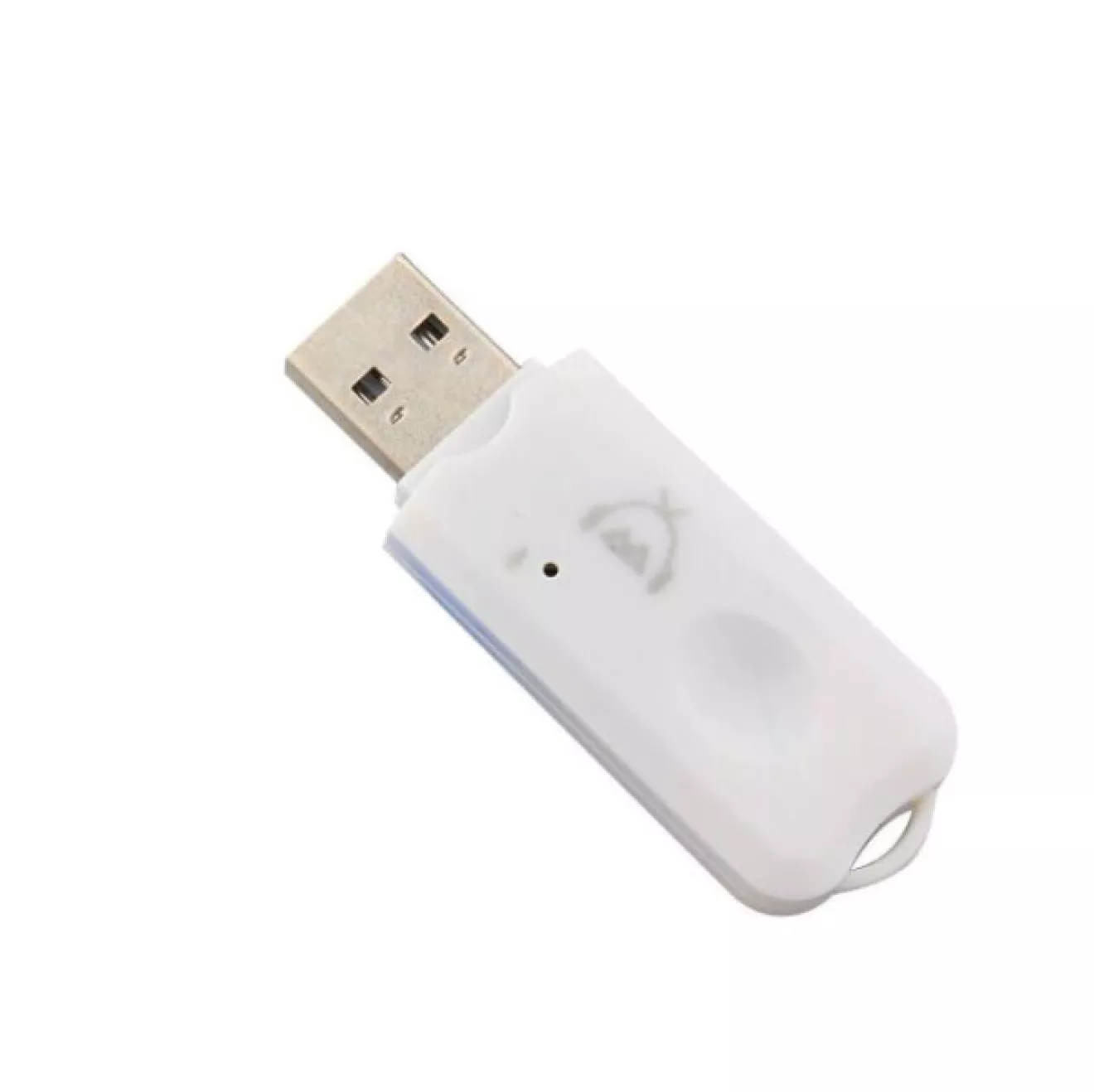

1. USB Bluetooth

2. Кнопка

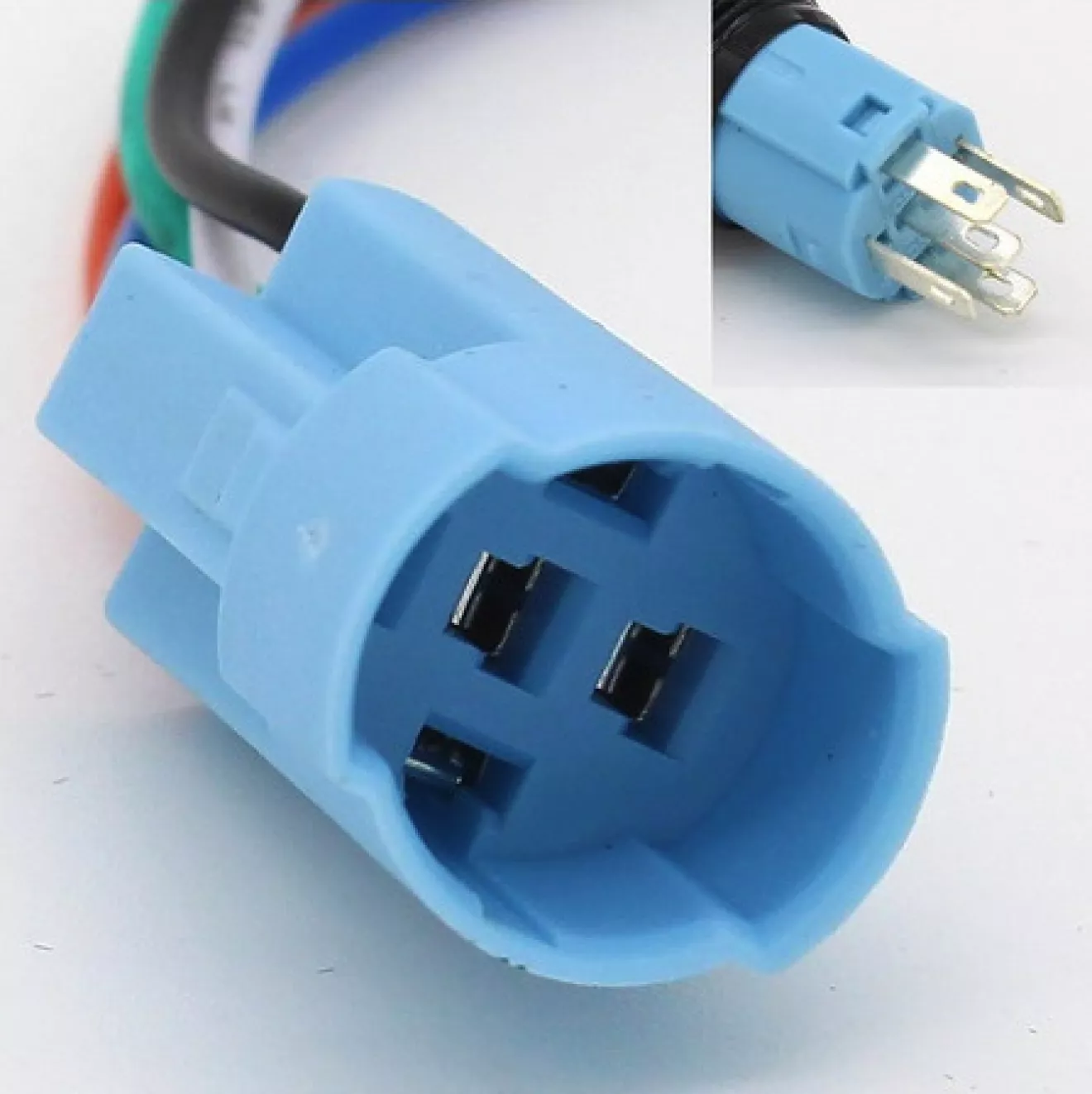

3. Фишка кнопки (Мы же делаем все по красоте:)

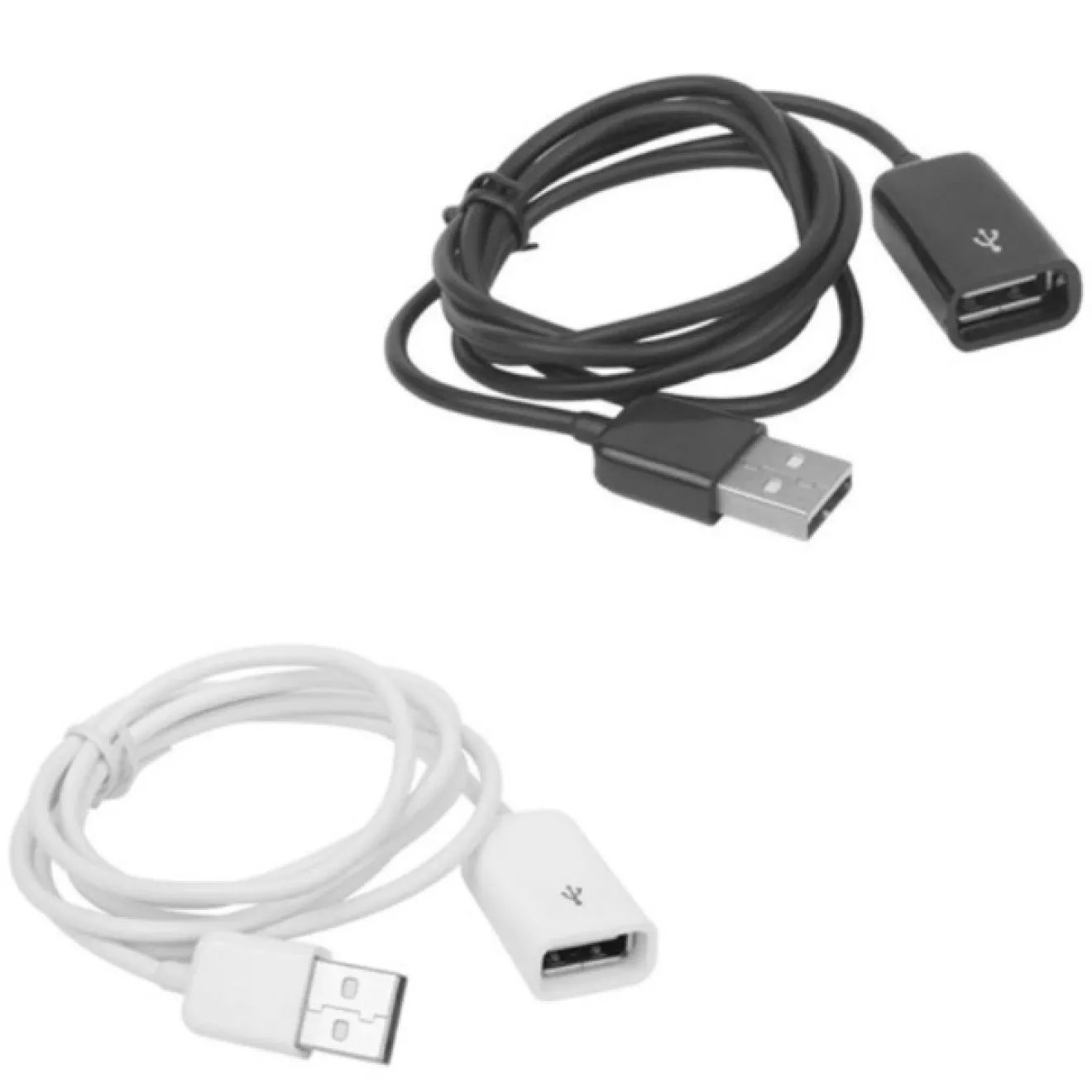

4. Кабель USB (можно и не брать)

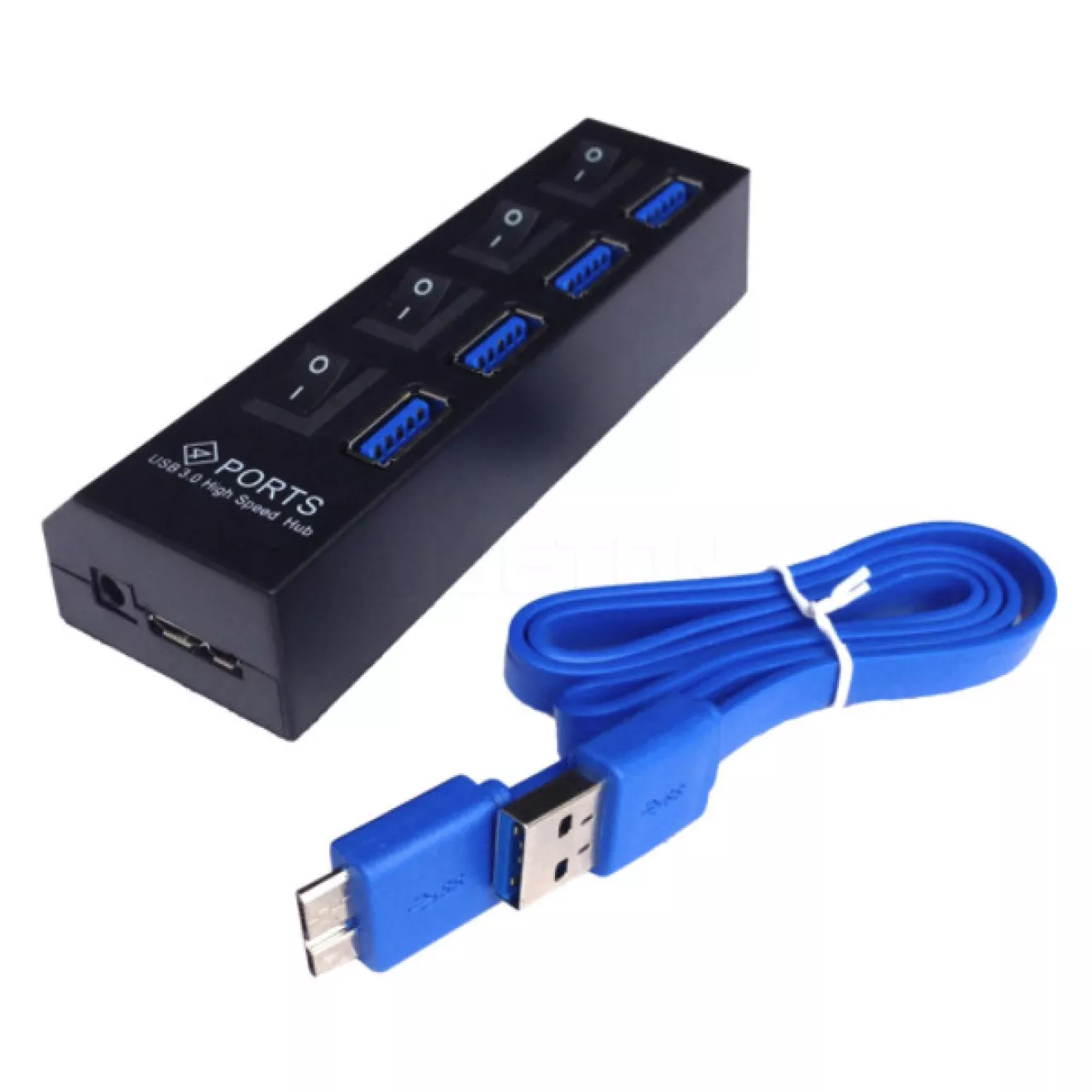

5. USB хаб

6. Родные фишки (MicroFit), две на 6 и одна на 8 контактов, также контакты для этих фишек, проводка, термоусадка, и еще несколько мелочей из местного радиорынка.

Ну и конечно наявность модуля USB INTERFACE UNIT и родной розетки.

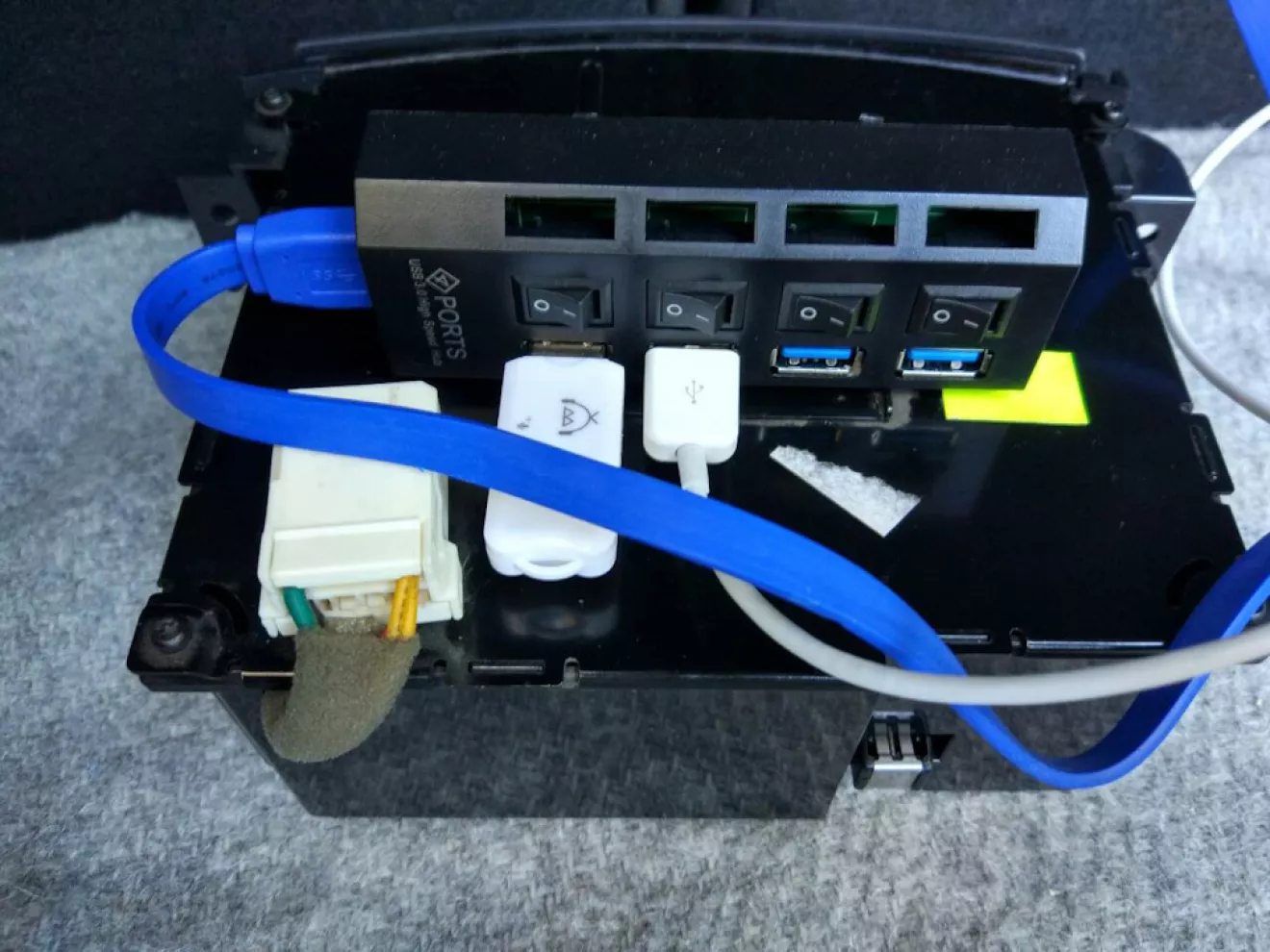

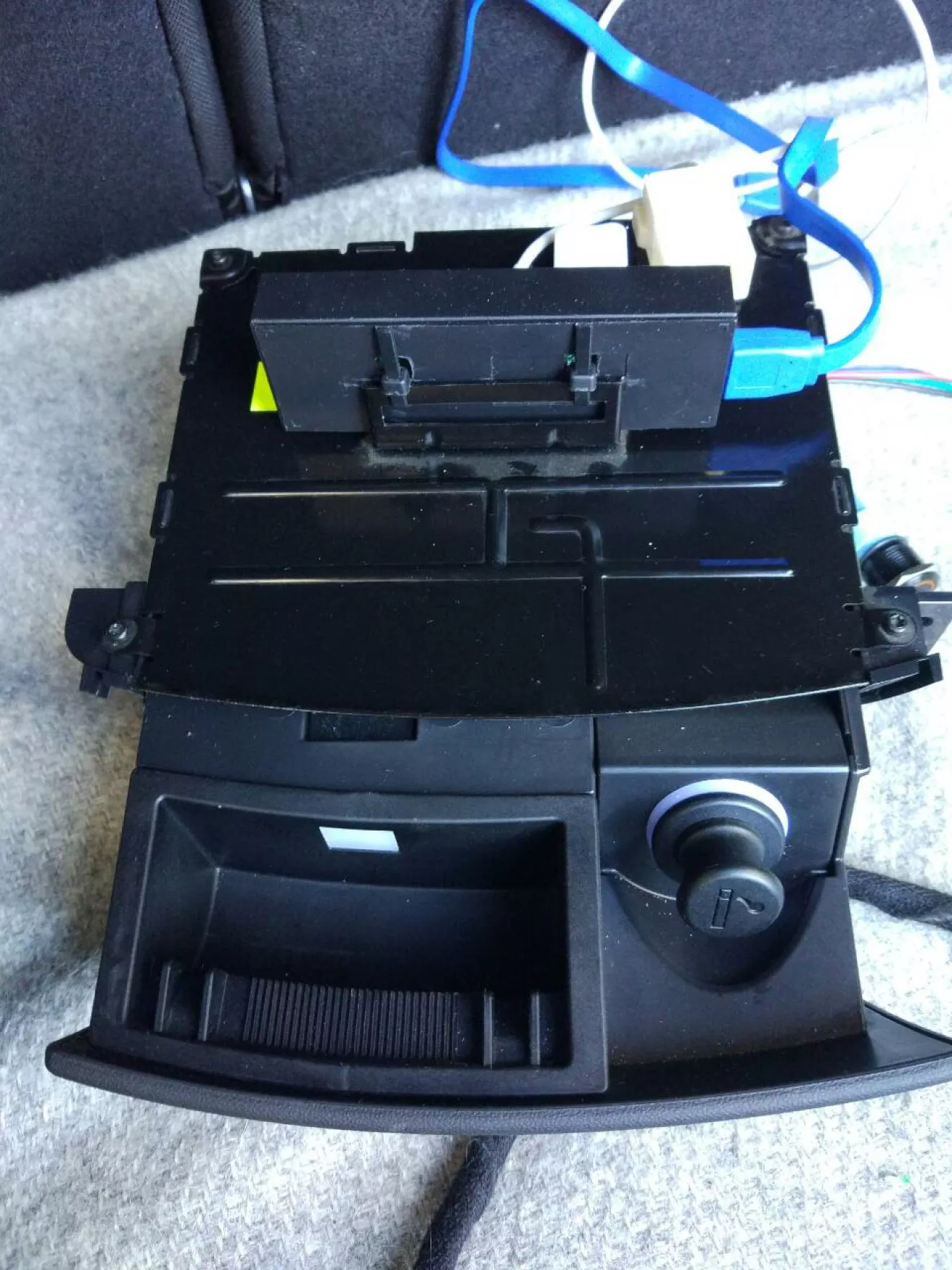

Сначала решил разобраться с самим сложным вопросом, а именно куда спрятать хаб, так чтобы он никому не мешал, и я больше никогда в жизни его не видел. Разобрав половину панели, нашел идеальное место над прикуривателем. Дело в том, что он вдвое больше кармана которий находится над ним, еще и имеет вертикальную металлическую пластину в которую как раз и упирается торец нашего кармана, к которой и было решено крепить сам хаб.

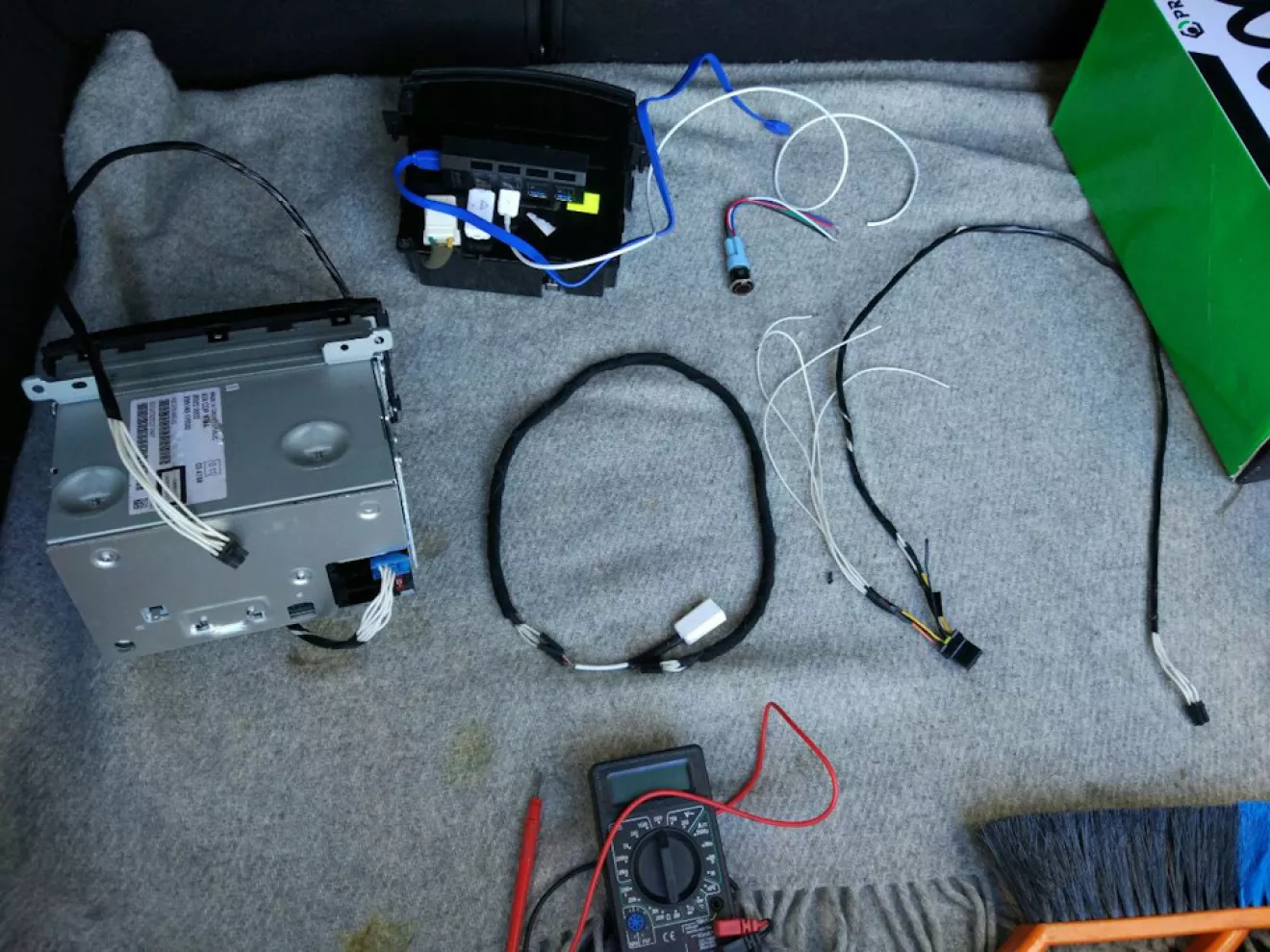

После этого перепаял всю проводку (она у меня была готова, но качество ее выполнения меня не устраивало, так как ее я паял когда был полным рукожопом в плане электроники, а сейчас уже хотя бы знаю с какой стороны нужно держать паяльник, чтобы не обжечь пальцы :))

Основные элементы готовы, переходим к установке всей этой красоты на сам автомобиль.

Итак выводы, вся система собрана (до этапа хаба) так как не был уверен что все получится с первого раза, и решил пока не припаивать кнопку, и резать панель под нее. Так и произошло, когда вместо хаба подключаю флешку или голубой зуб, все работает безупречно, как только включаю их через хаб, сразу же пропадают оба.
Суть: "идея замечательная, но где-то есть подвох" и честно говоря я уже даже знаю где и как его исправить, поэтому в ближайшие несколько дней все сделаю и отпишусь по результатам. На данный момент всем носителям штатных голов желаю исправных "правильных" блютусов, делитесь постом, чтобы каждый смог сделать пользование нашой скромной мультимедийной системой на порядок приятнее, хорошего всем вечера и не пропустите кульминации данной истории)
