ПРОЕКЦІЯ ШВИДКОСТІ НА ЛОБОВЕ СКЛО ДЛЯ BYD SONG PLUS

Слава Україні!



Проекційний дисплей HUD (Head-Up Display) – це електронний пристрій, який "проектує" швидкість (можливі і додаткові параметри, такі як оберти, покажчики поворотів, компас тощо) безпосередньо на лобове скло автомобіля, щоб водій не відволікався, дивлячись на панель приладів. Є два способи підключення проекційних дисплеїв – через OBDII або GPS (підключити потрібно тільки живлення).

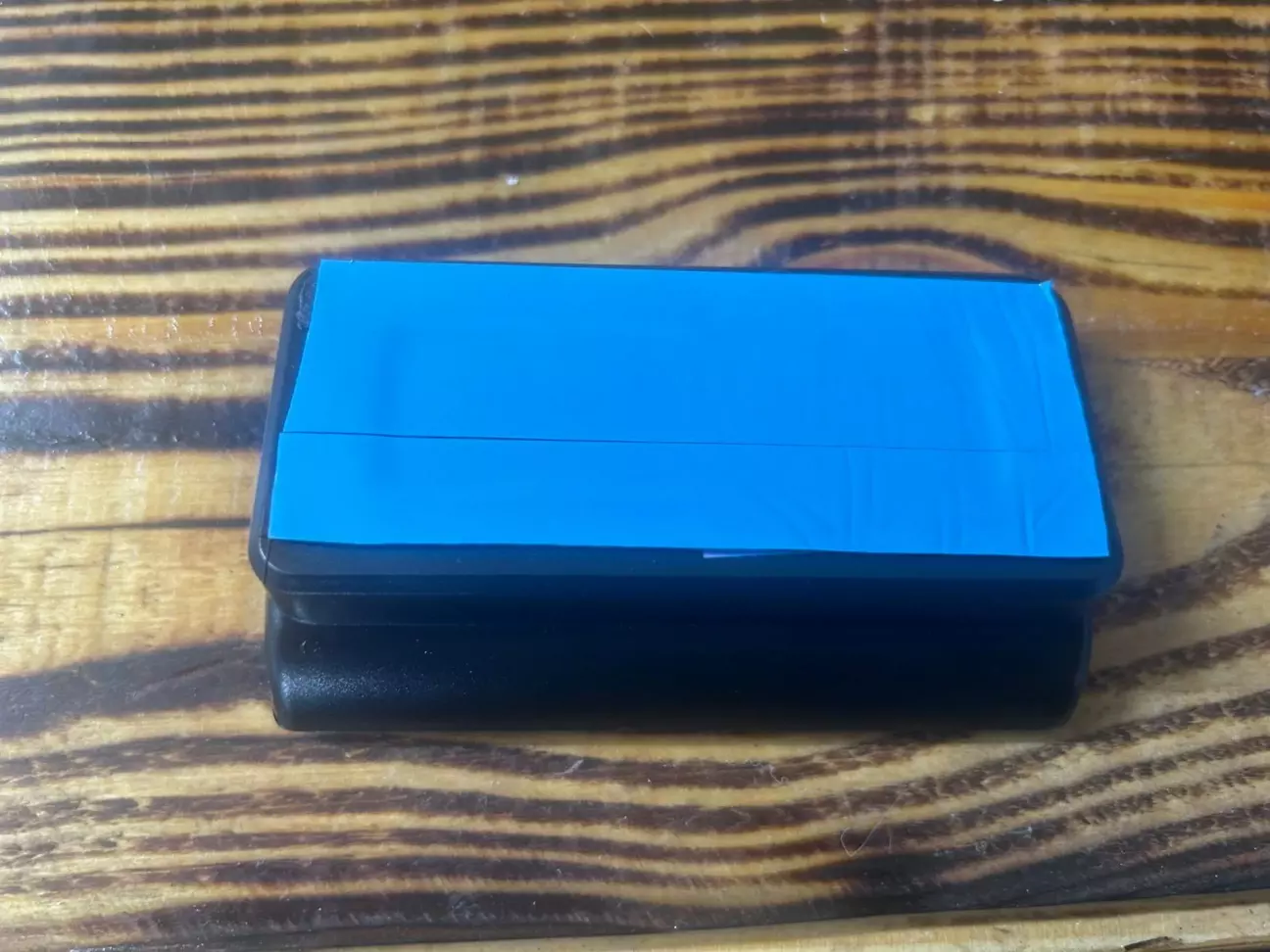

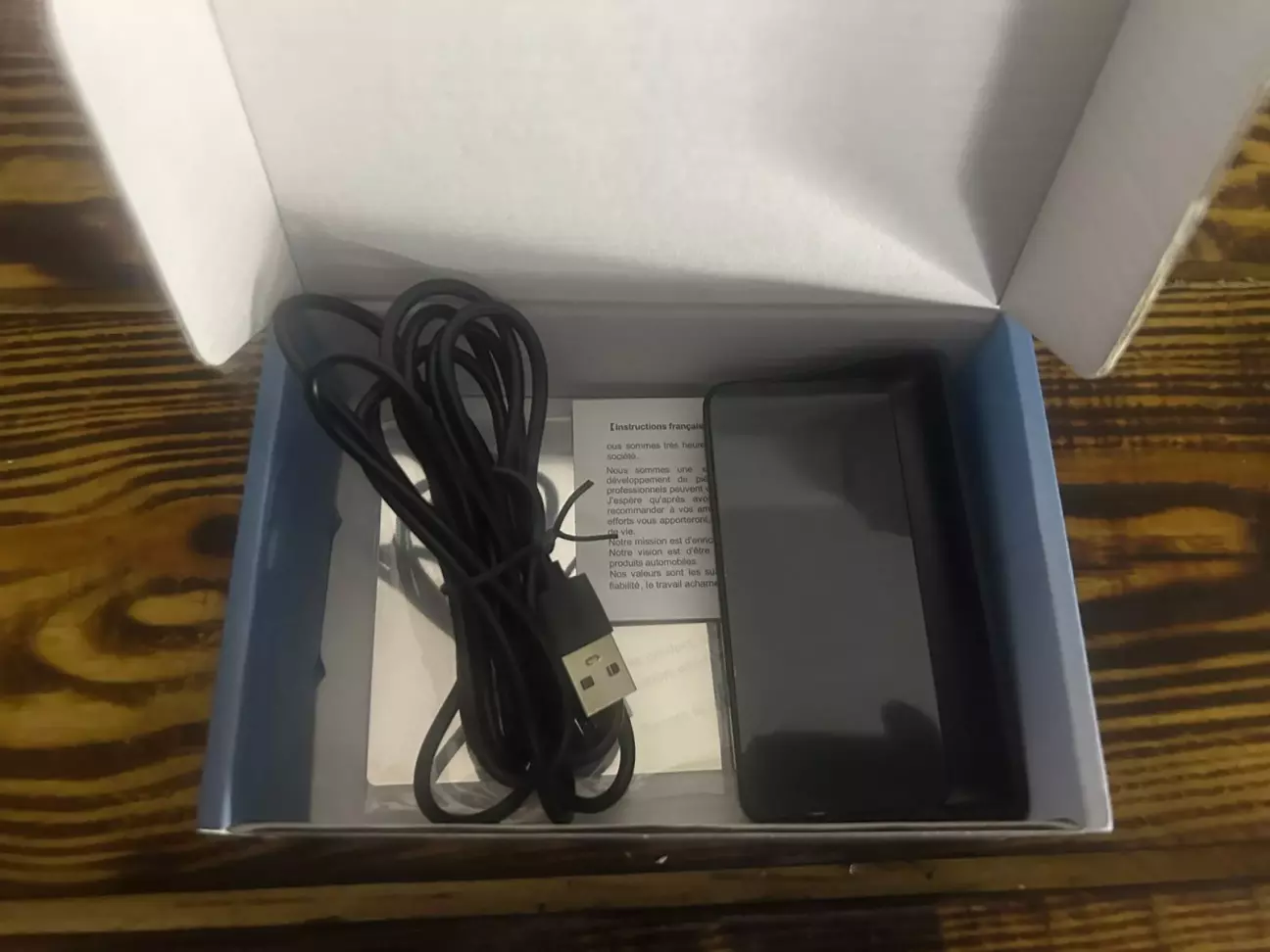

Вибрав собі підключення через GPS і з одним тільки параметром проекції – швидкість. Були варіанти у даній моделі – це показ швидкості в кілометрах або милях і колір проекції – білий або зелений (замовляв саме дисплей з зеленою проекцією швидкості в кілометрах ТУТ за 250 грн.).

Для встановлення проекційного дисплею потрібно:

1. Вибрати місце для розміщення проекційного дисплею.

Для зручності його використання місце розміщення бажано вибрати на торпеді зліва по центру розміщення монітору панелі приладів.

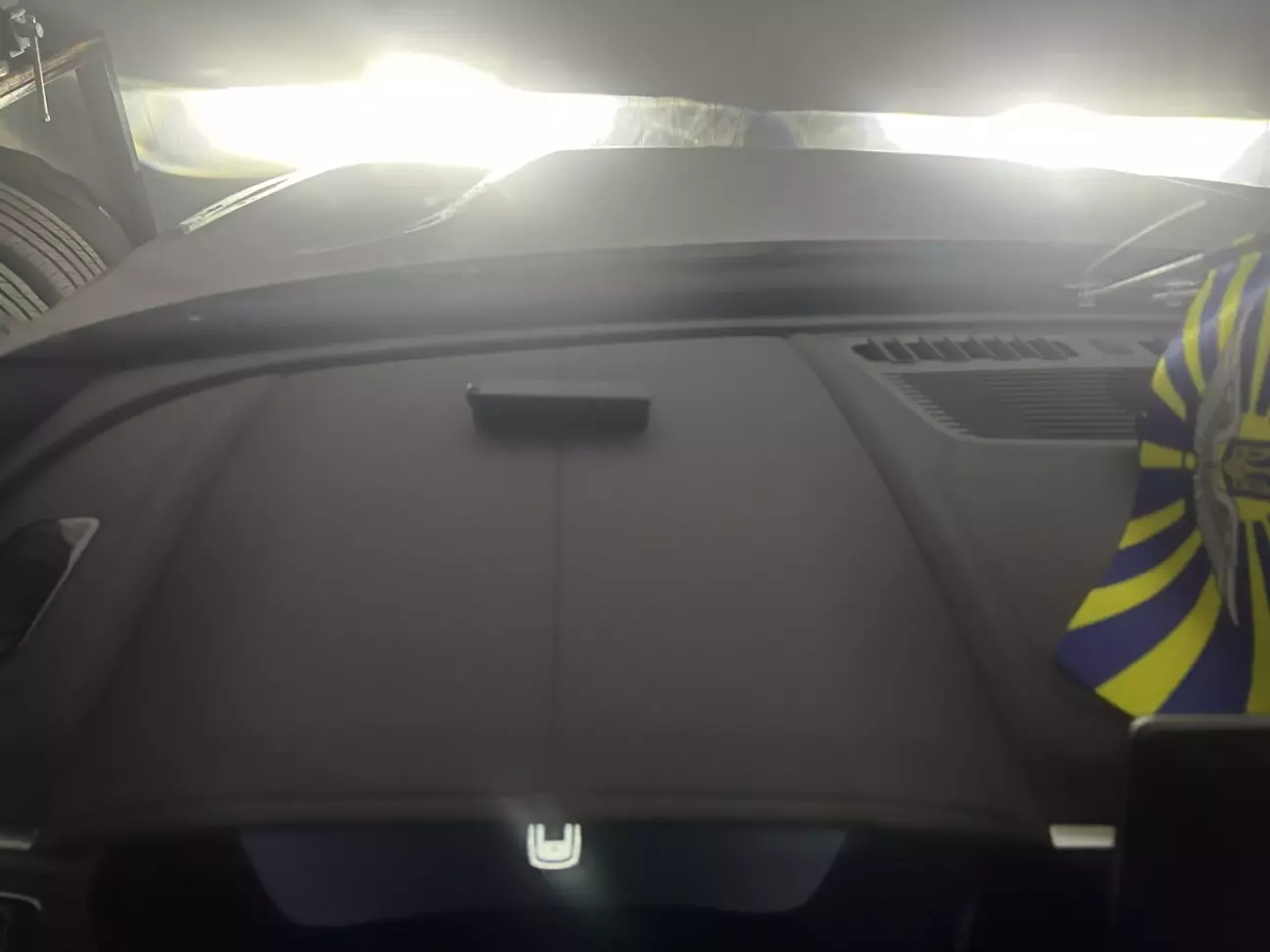

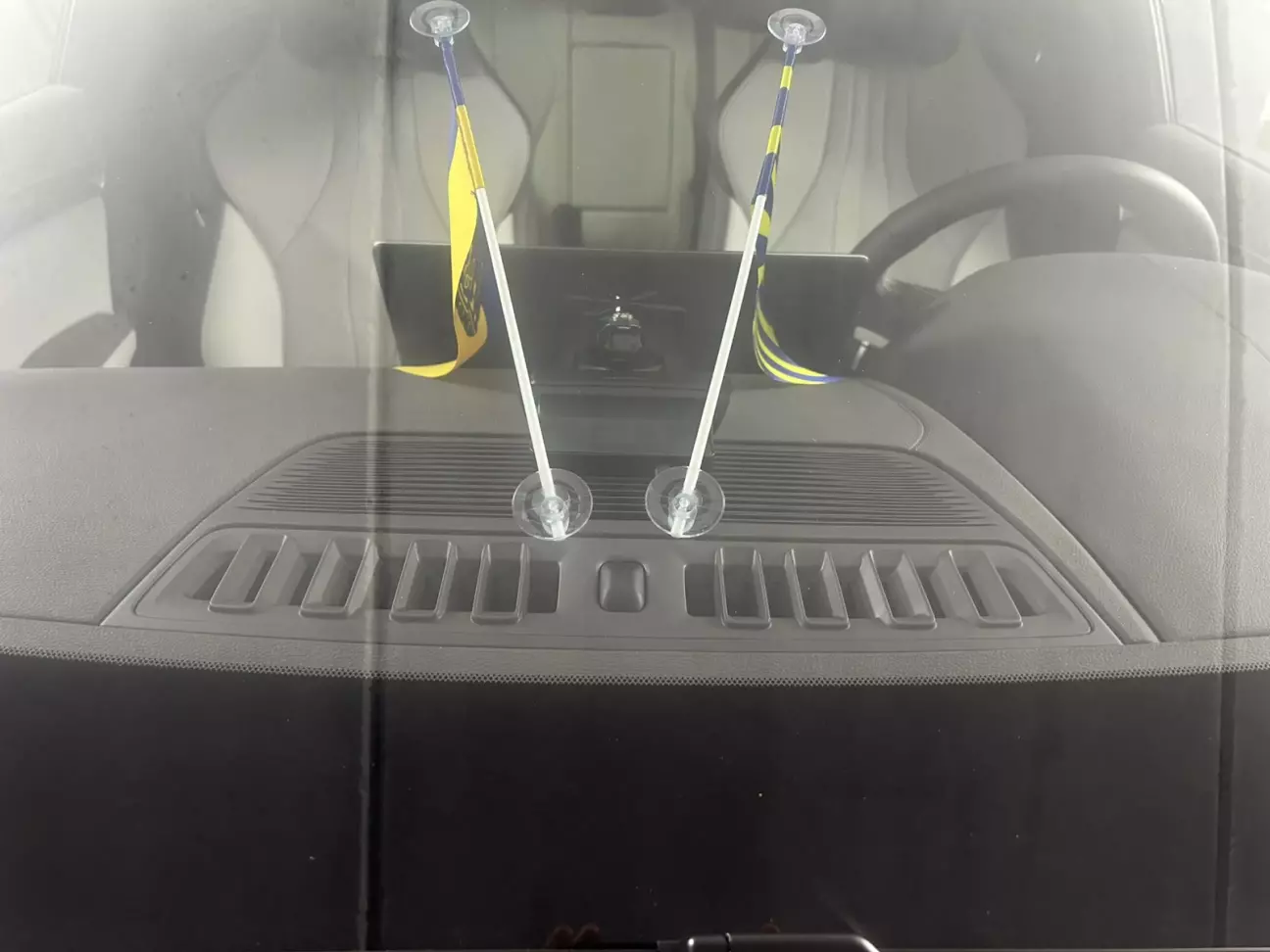

Але ось так це виглядає «по колгоспному», та і кабель живлення проблематично буде закріпити і його разом із проекційним дисплеєм буде видно з усіх сторін. Так як я звик все робити щоб було як «по заводу», то цей варіант розміщення відпав відразу. Місце розташування вибрав по центру торпеди на пластиковій накладці обдуву лобового скла біля таблички з номером телефону. По дизайну саме то, і проекцію тепер на лобовому склі видно не тільки водію а і всім пасажирам.

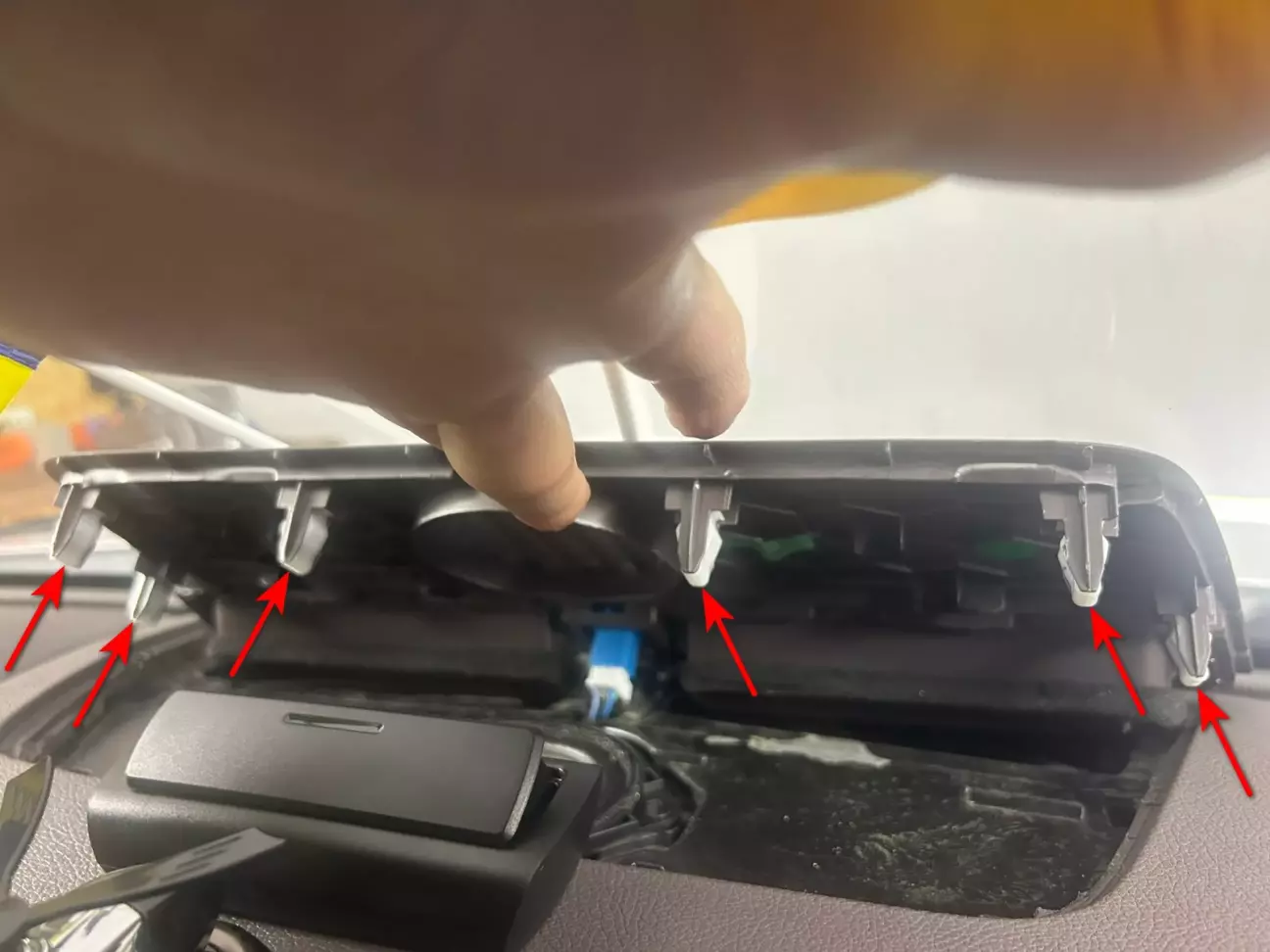

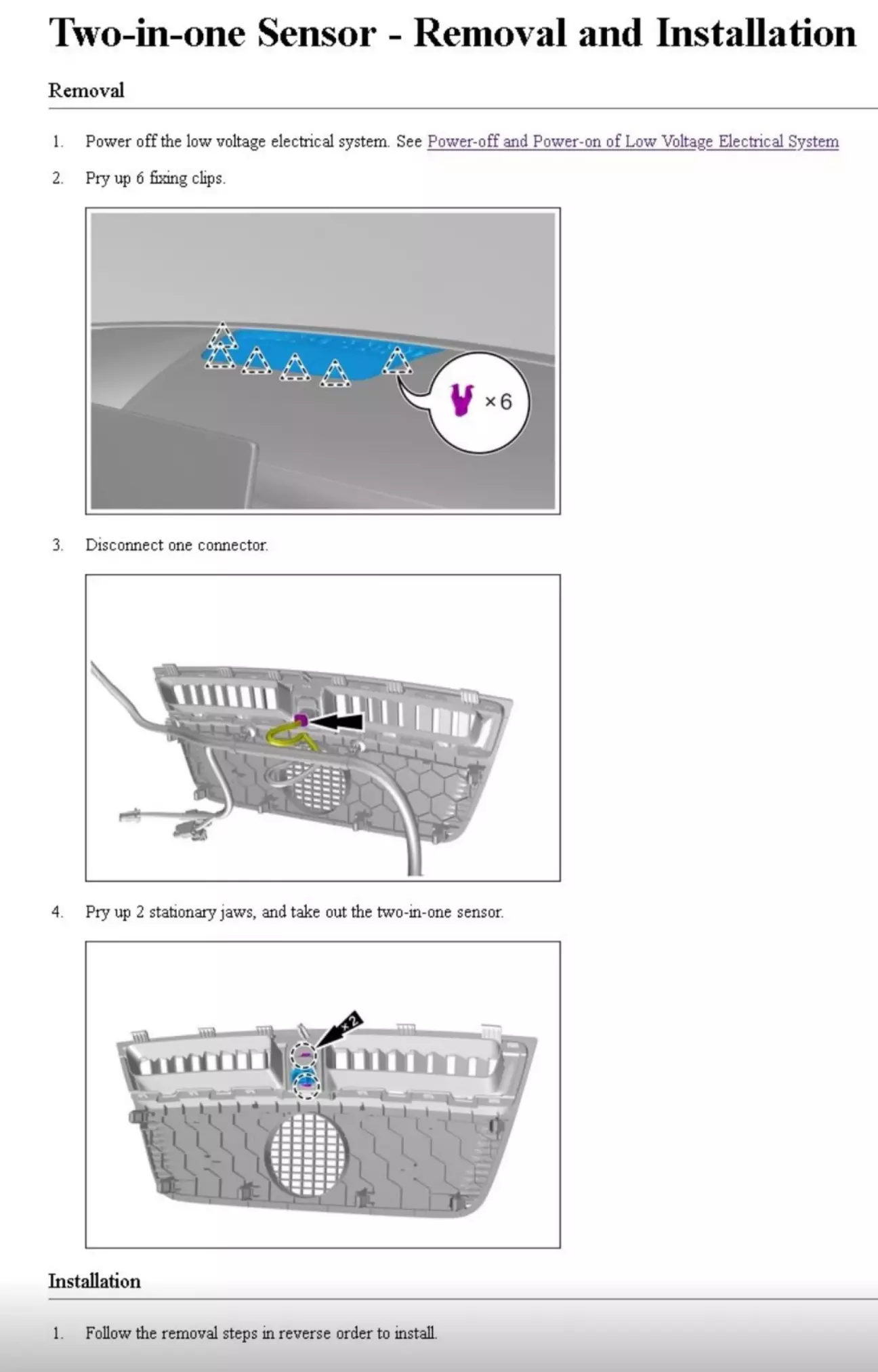

2. Протягти кабель живлення від місця розміщення проекційного дисплею до блоку запобіжників (звідки буде здійснено його підключення). Для початку потрібно зняти пластикову накладку торпеди, піддівши її пластиковою лопаткою і потягнувши вверх (тримається на 6 пластикових фіксаторах) і для зручності монтажу від'єднати роз'єм датчика світла.

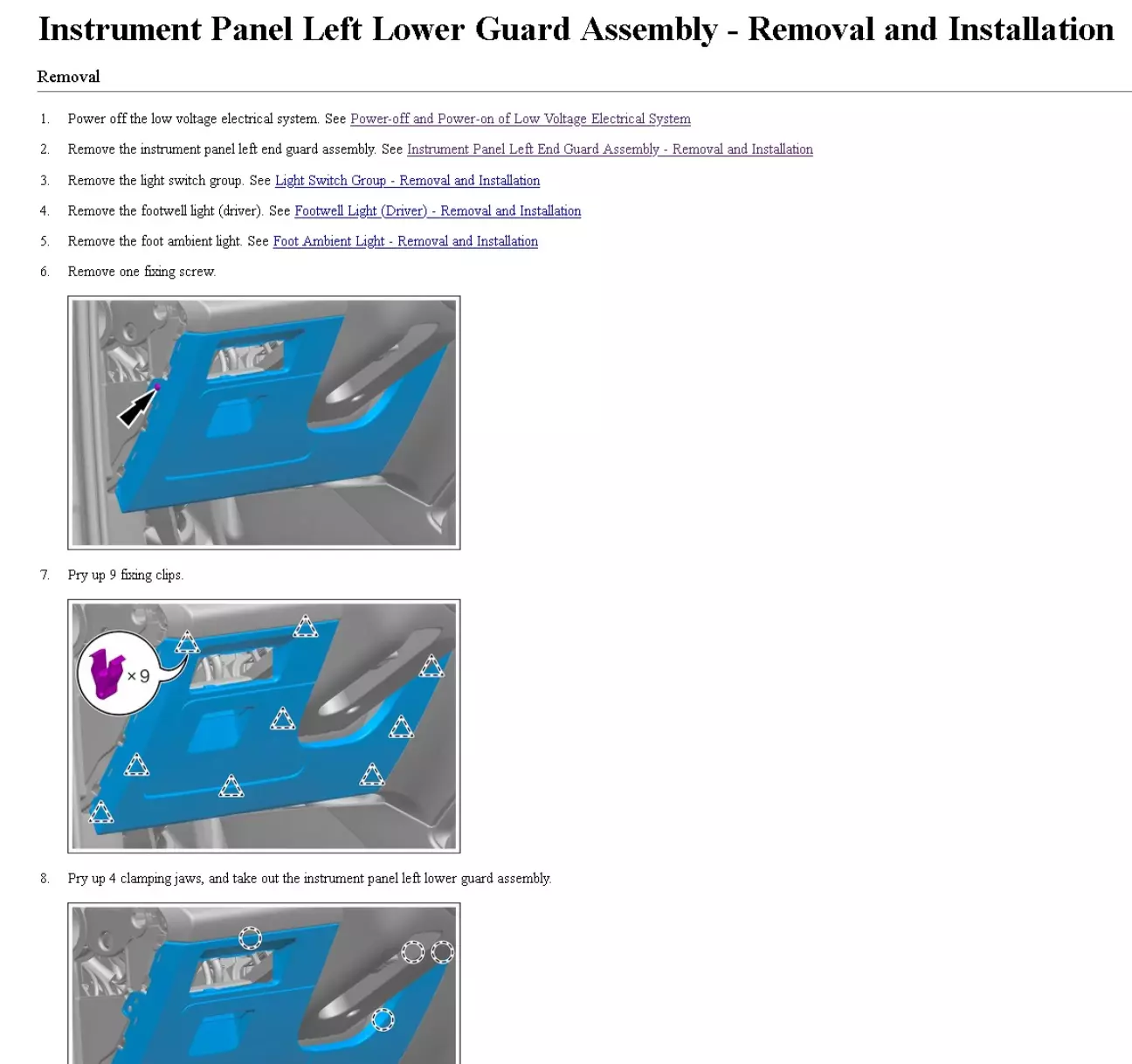

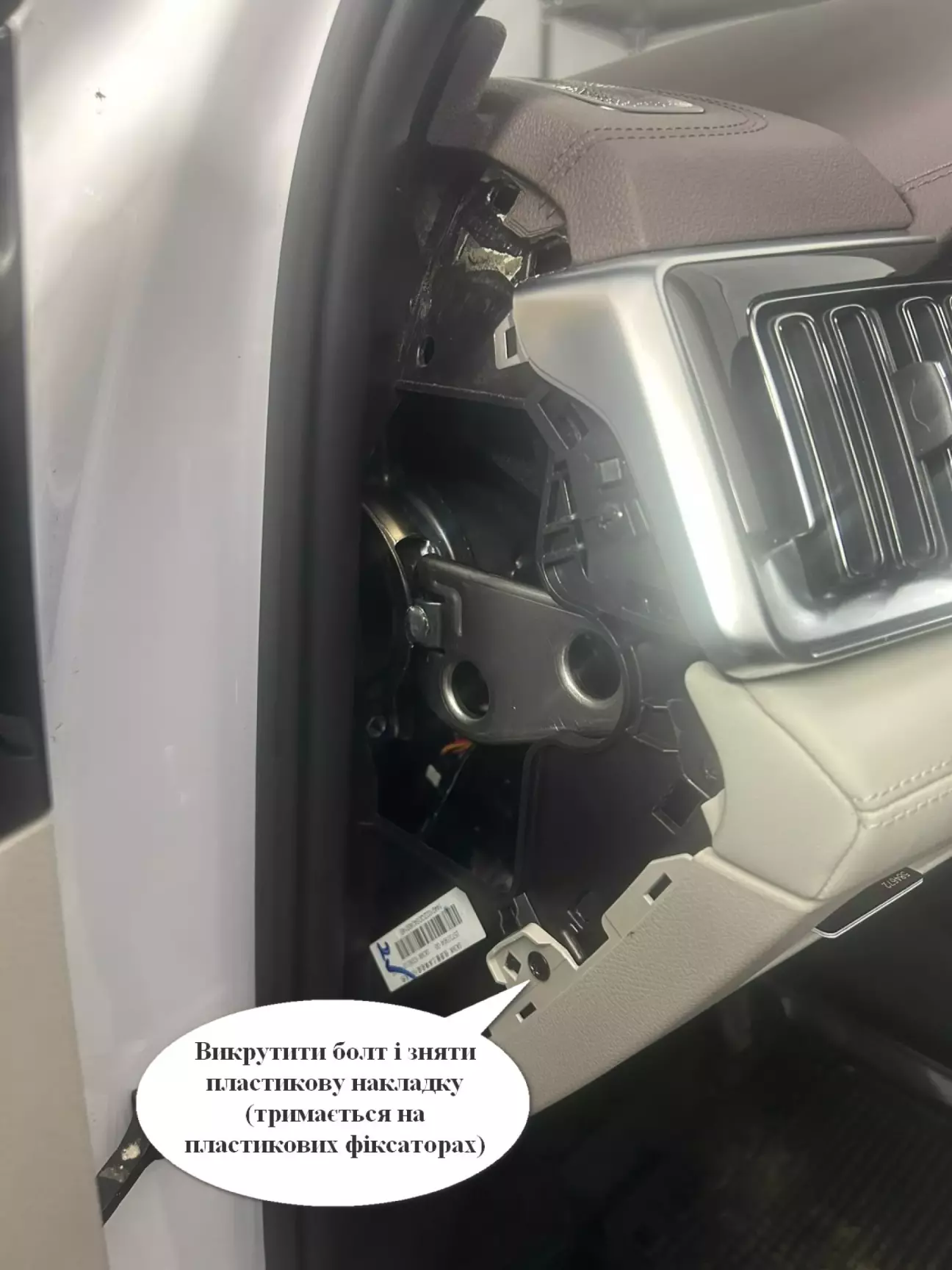

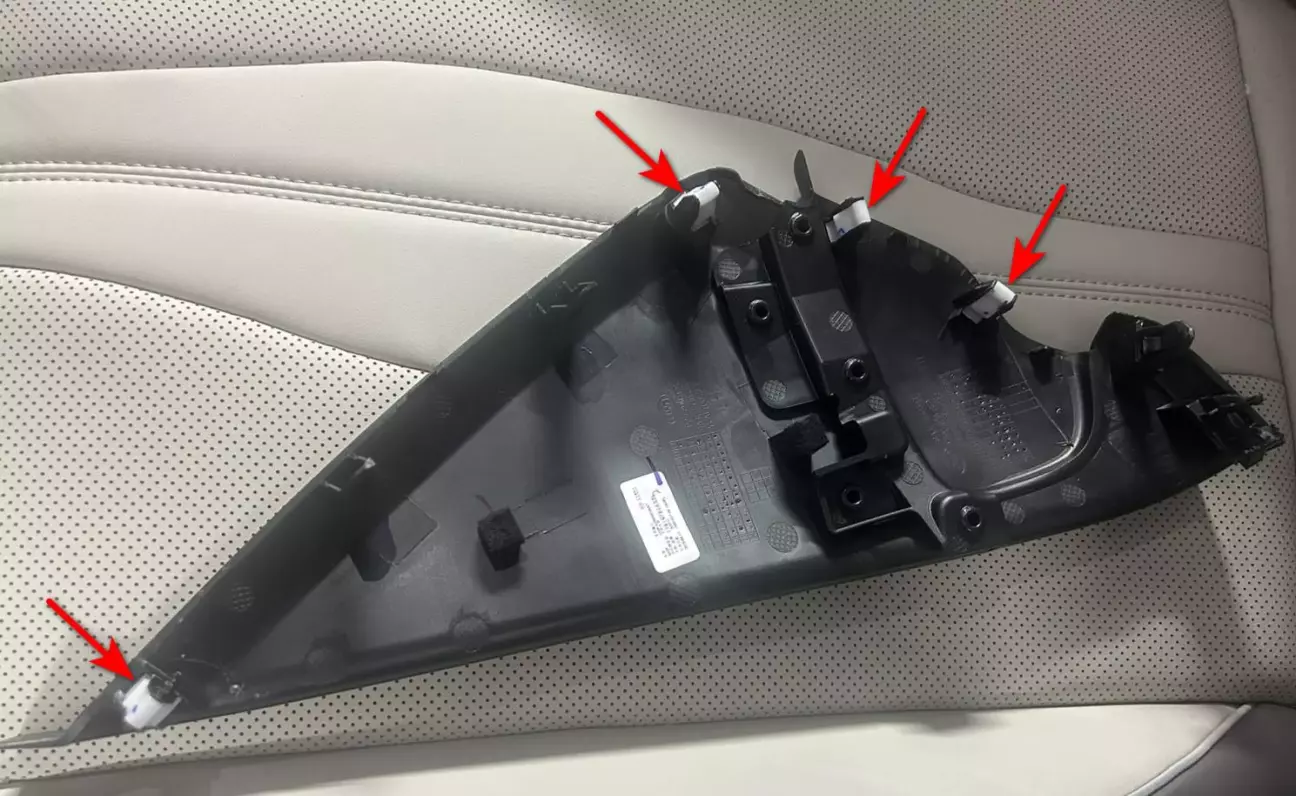

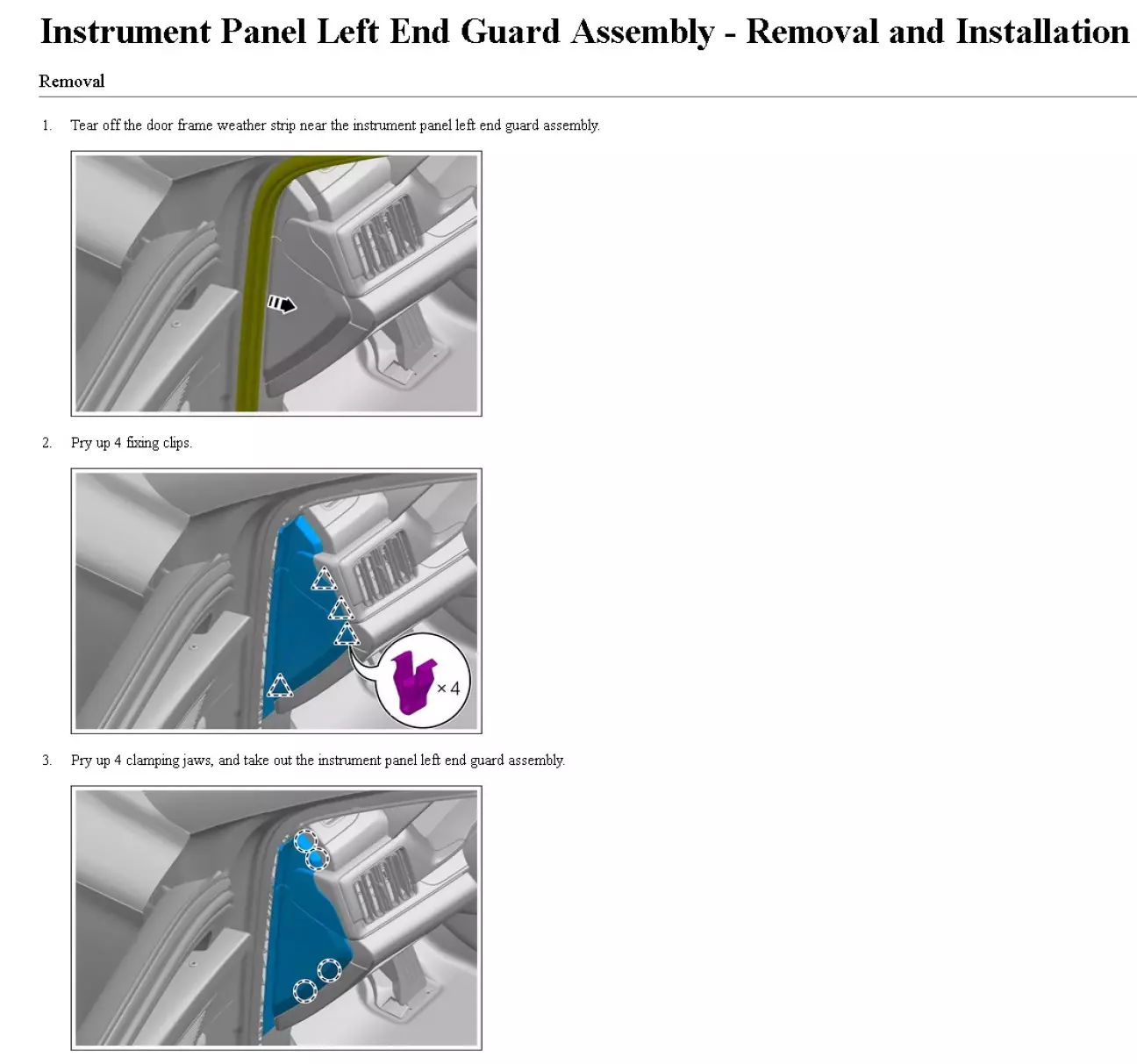

Потім, щоб дістатись до блоку запобіжників (який знаходиться під торпедою з лівої сторони від керма), потрібно зняти пластикові накладки як показано на малюнках нижче:

Через повітропровід протягнути жорстку проволоку і примотавши до неї ізоляційною стрічкою кабель живлення, з під торпеди витягнути його до місця розміщення проекційного дисплею.

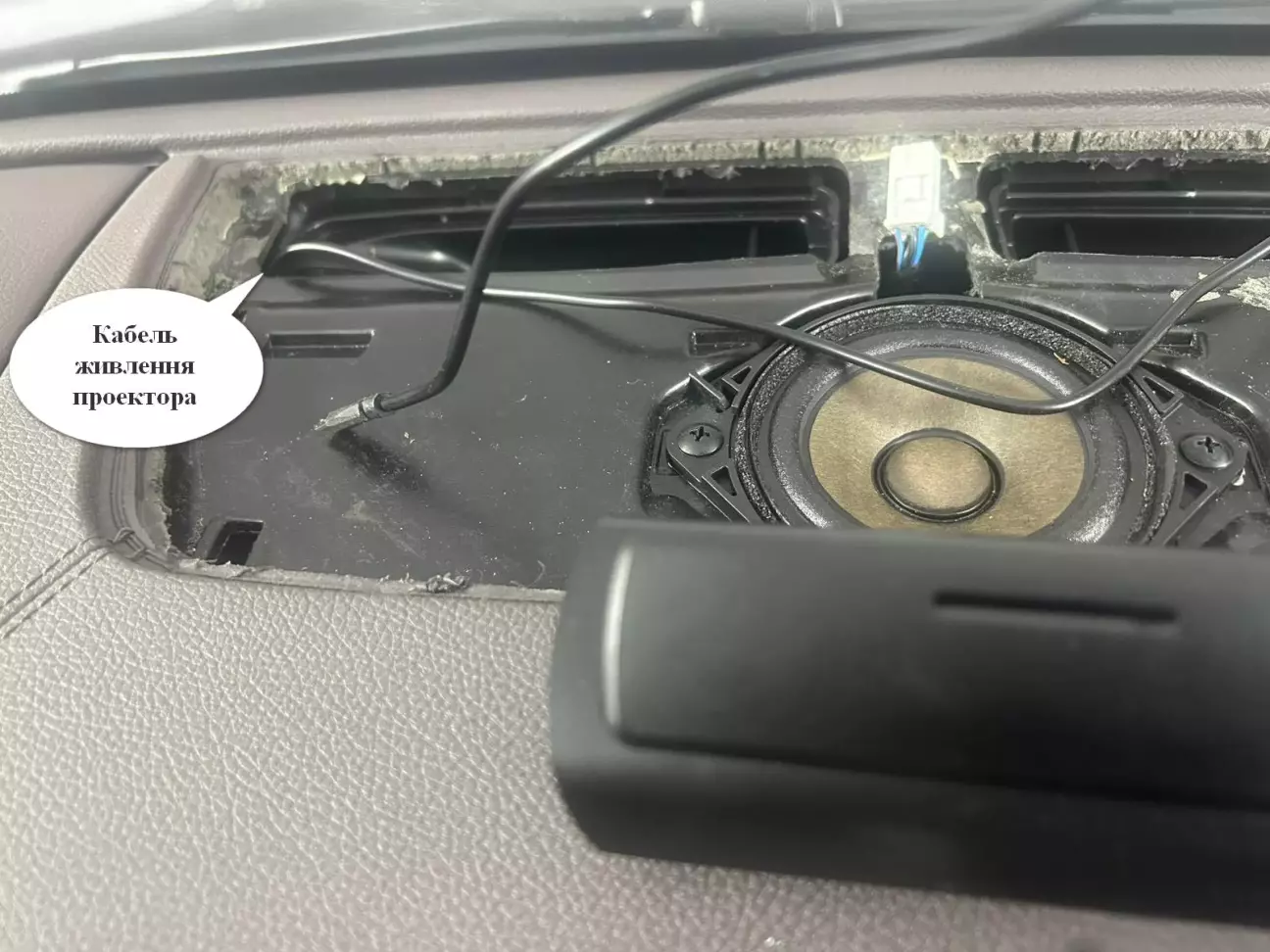

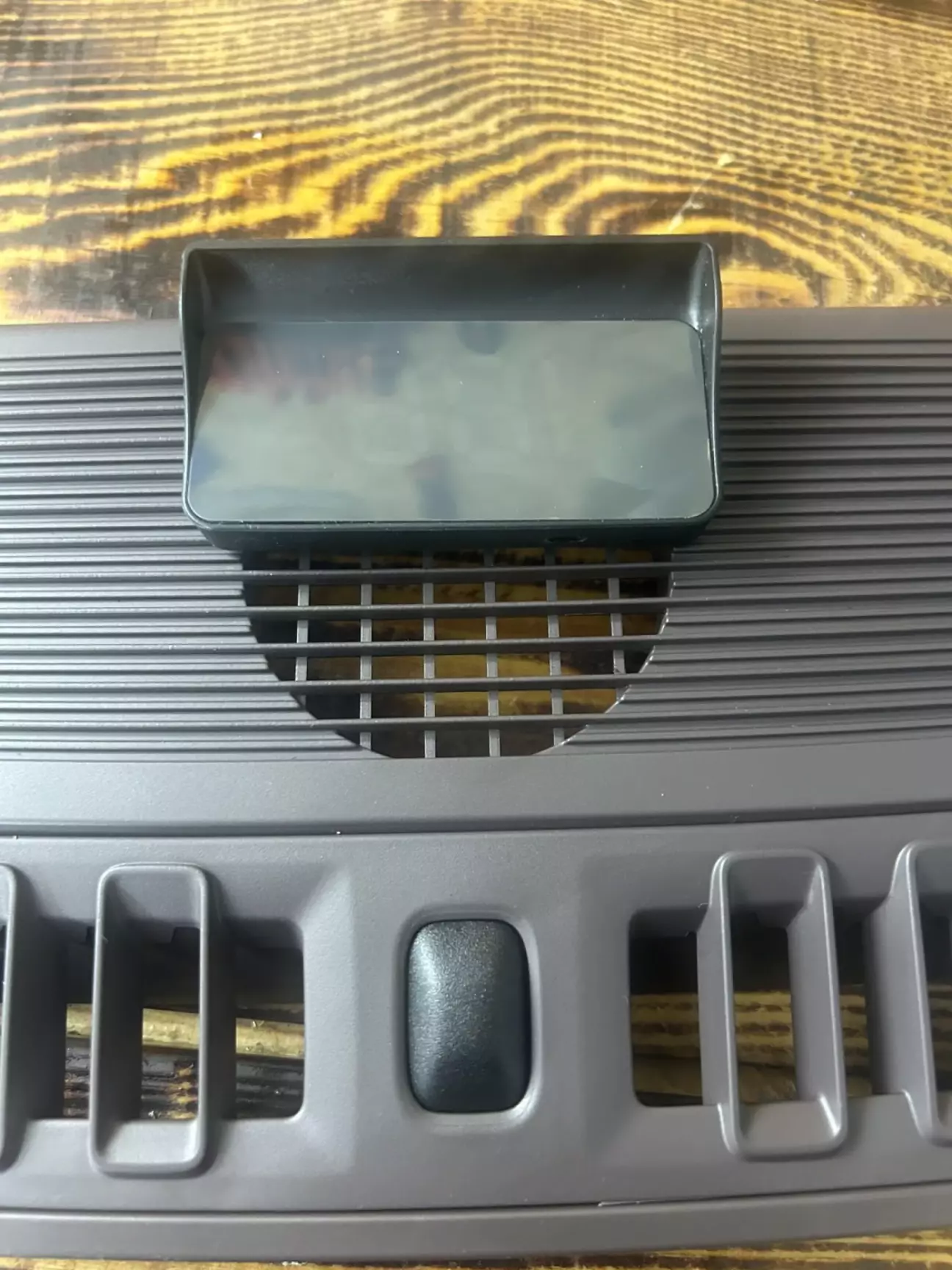

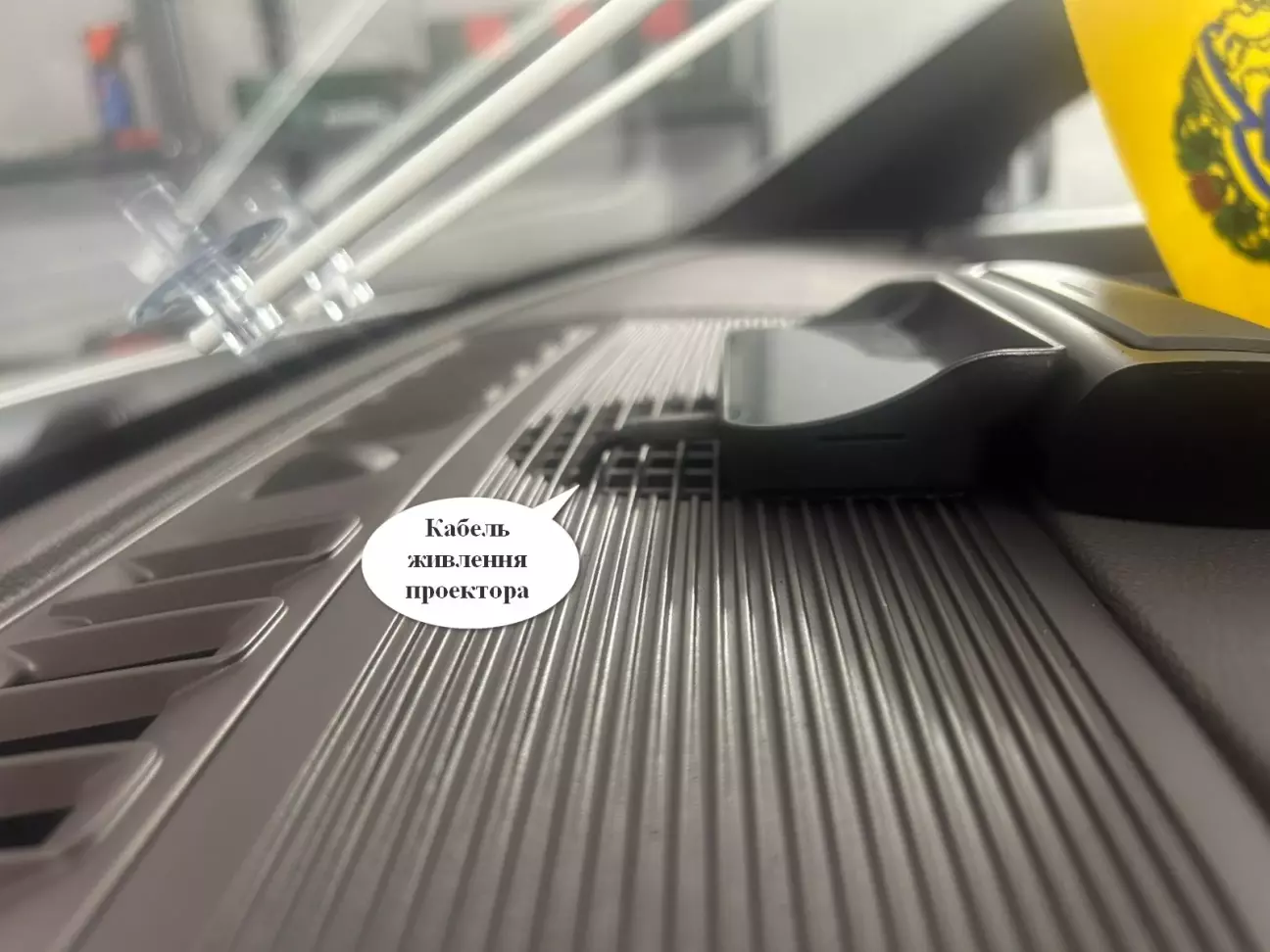

Перед протяжкою, для того щоб кабель живлення пройшов у отвір пластикової накладки в районі динаміка, потрібно роз’єм кабелю живлення трішки зточити "по колу" наждаком (щоб не зламати саму пластикову накладку). Далі протягуємо кабель живлення через центральну решітку, приклеюємо двостороннім скетчем проекційний дисплей по центру решітки ближче до верхнього її краю і вставляємо решітку на штатне місце.

PS Під час експлуатації кабель живлення на нерівностях починає «тарабанити» по самій решітці. Щоб це виправити потрібно приклеїти кусочок поролону навколо кабелю живлення що знаходиться під центральною решіткою.

3. Підключити кабель живлення до автомобільної мережі.

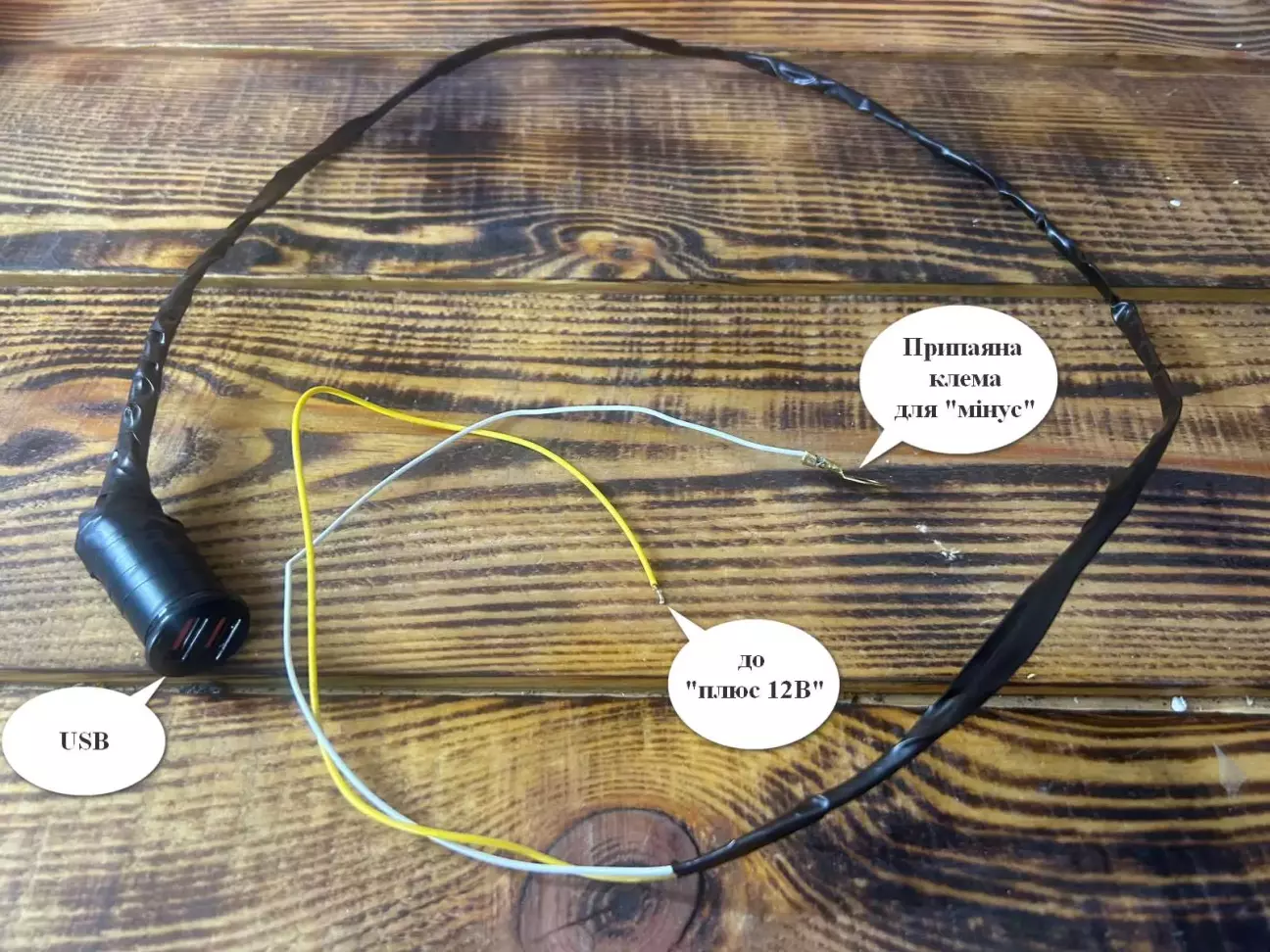

Щоб перетворити 12 В у необхідні для живлення проекційного дисплею 5 В, потрібно будь-яку USB зарядку для прикурювача розібрати і припаяти до неї два проводи плюс і мінус (які в подальшому під’єднати до живлення автомобіля), а вже сам кабель живлення проекційного дисплею вставити в USB зарядку.

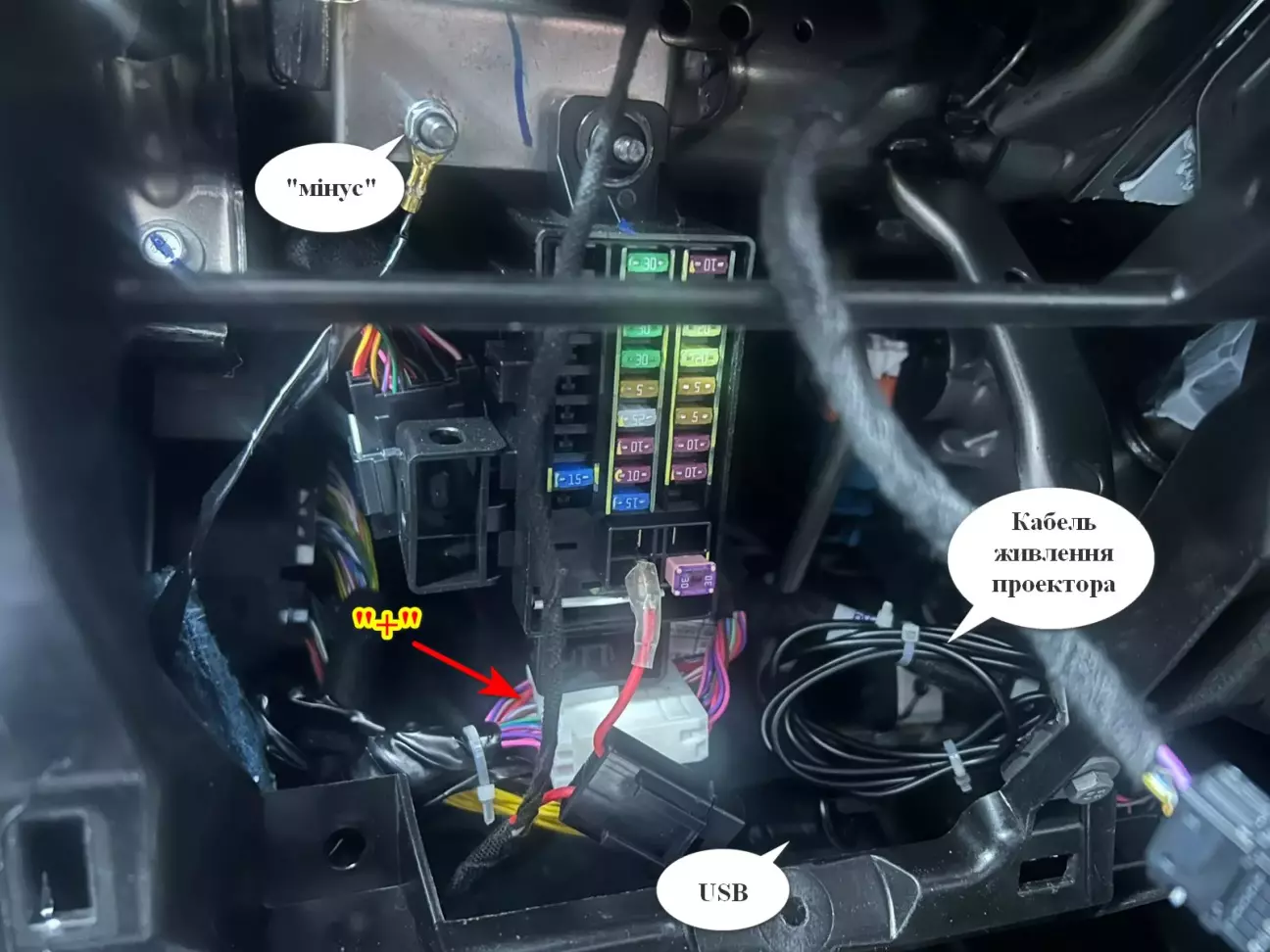

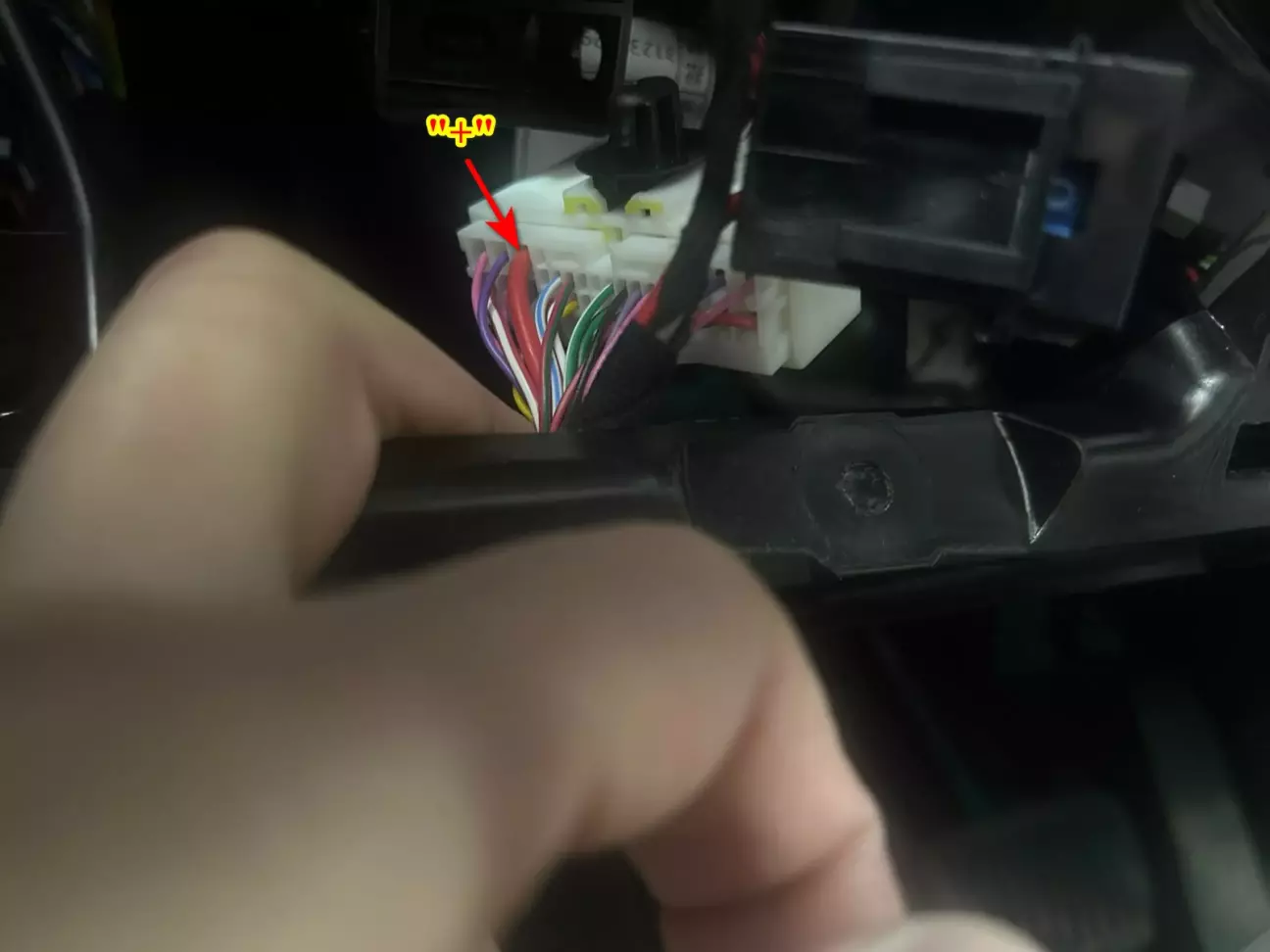

Клему мінуса від USB зарядки прикручуємо до штатного болта маси автомобіля, а плюс потрібно під’єднати щоб був не постійний, а який буде від запуску автомобіля (щоб при вимкненому автомобілі проекційний дисплей не використовував живлення батареї). Такий плюс беремо з самого товстого червоного проводу білого роз’єму що знаходиться під блоком запобіжників (зачищаємо його і припаюємо до нього провід від USB зарядки).

Вставляємо кабель живлення проекційного дисплея в USB зарядку, перевіряємо його працездатність і ставимо пластикові накладки торпеди на штатні місця.

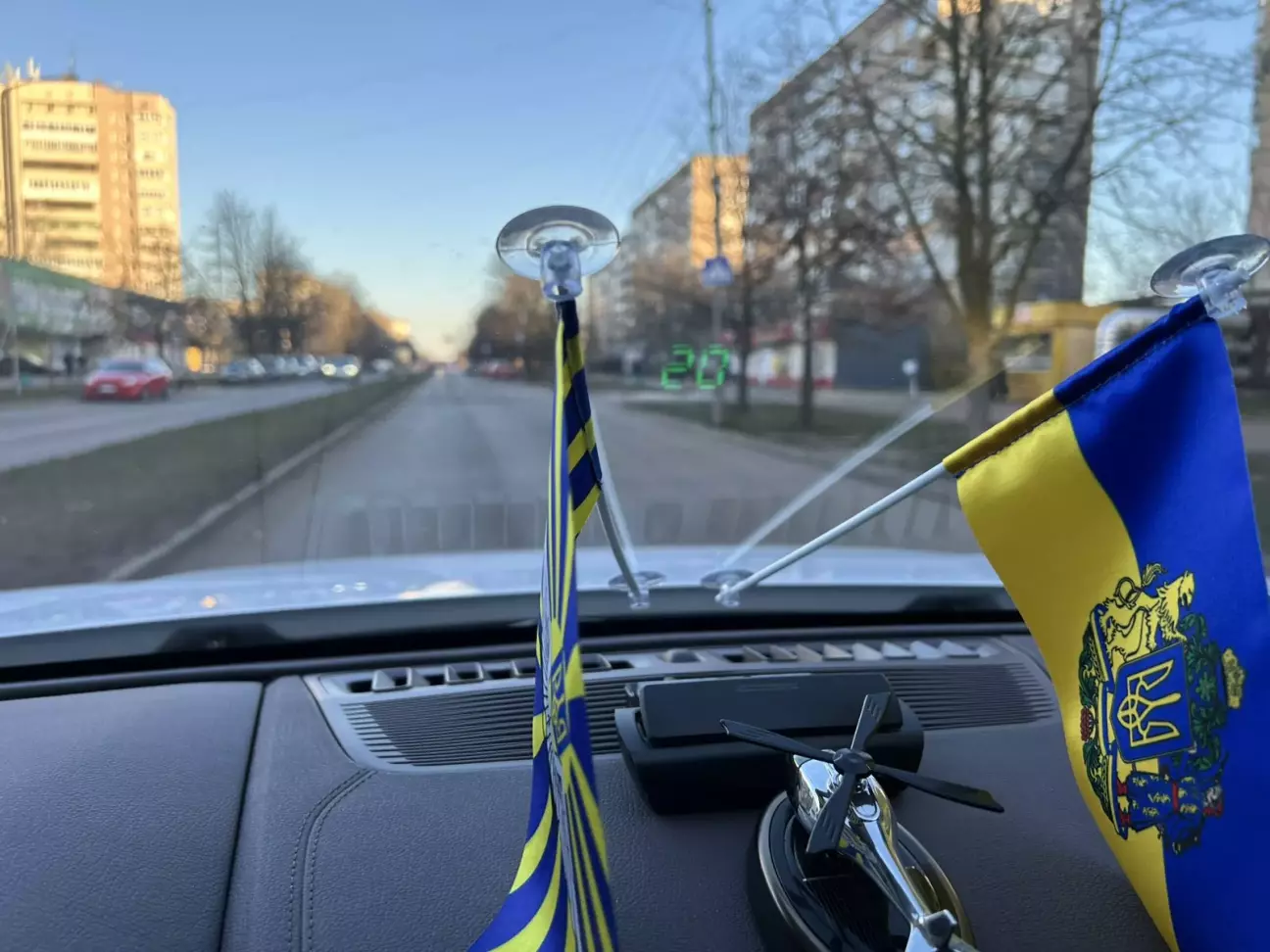

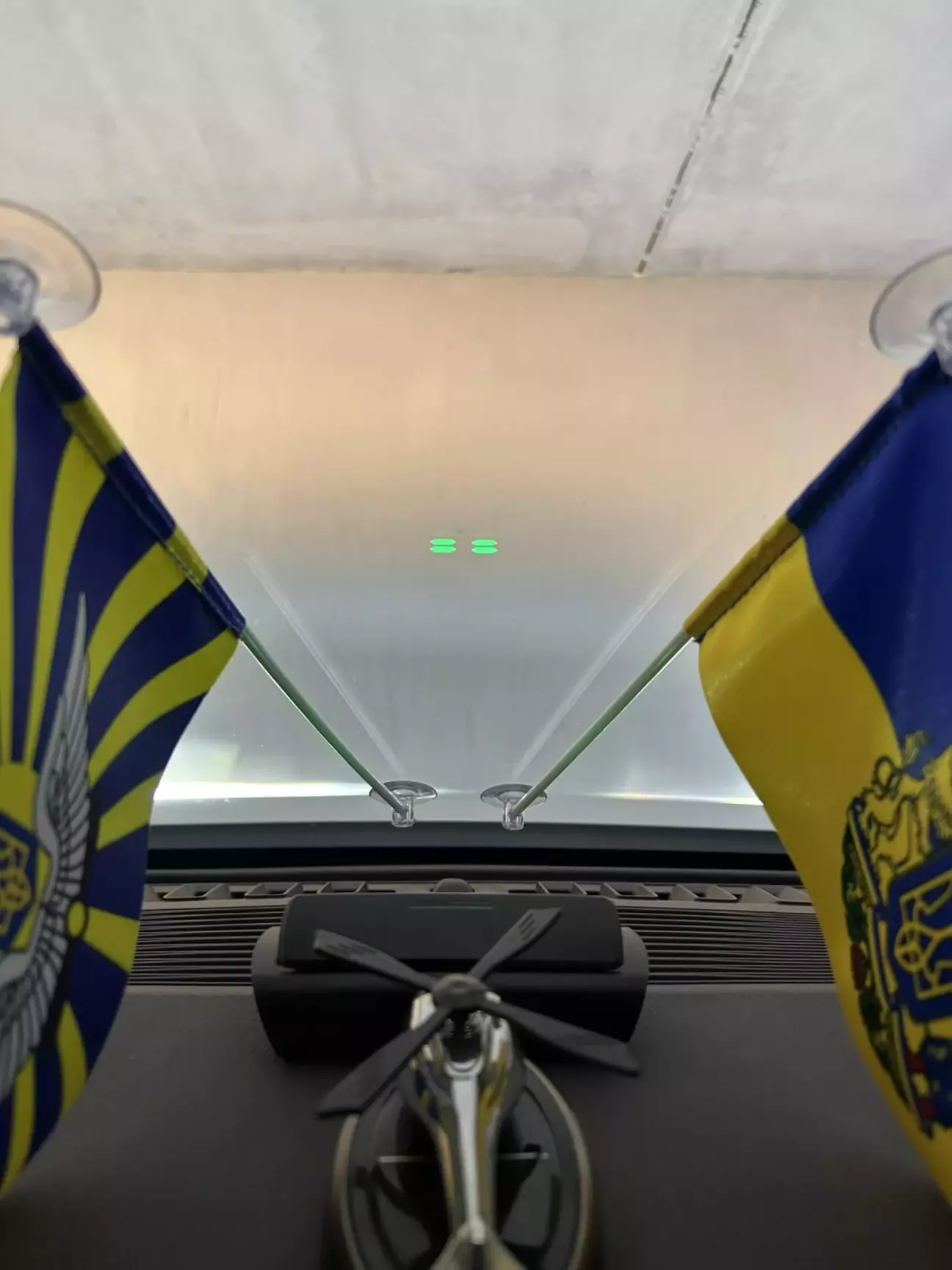

Перевіряємо результат:

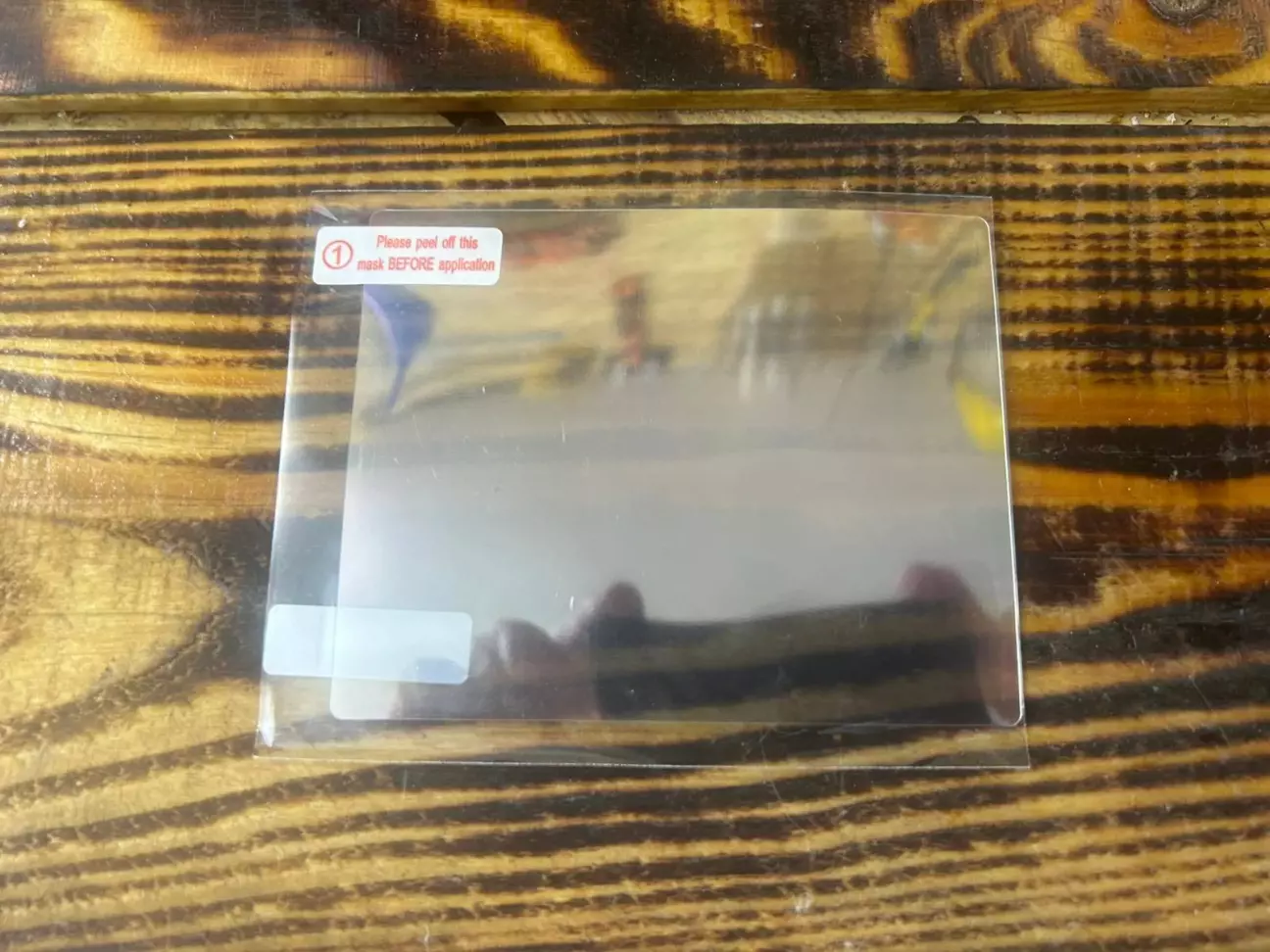

Плівку не скло із комплекту проекційного дисплею на лобове скло для чіткості не клеїв,

все і так дуже добре видно і вдень і вночі.

PS Швидкість показує не ту яка на спідометрі автомобіля (від реальної відрізняється за рахунок висоти протектора, профіля шин і т.д.) а реальну (дані беруться із супутників) і для запуску проекційного дисплею потрібен час (від 10 до 30 секунд) поки він знайде супутники.

Результатом задоволений, рекомендую.

PS Є в наявності точно такий комплект як я встановив, але показ швидкості в милях (кому потрібен - пишіть в особисті).

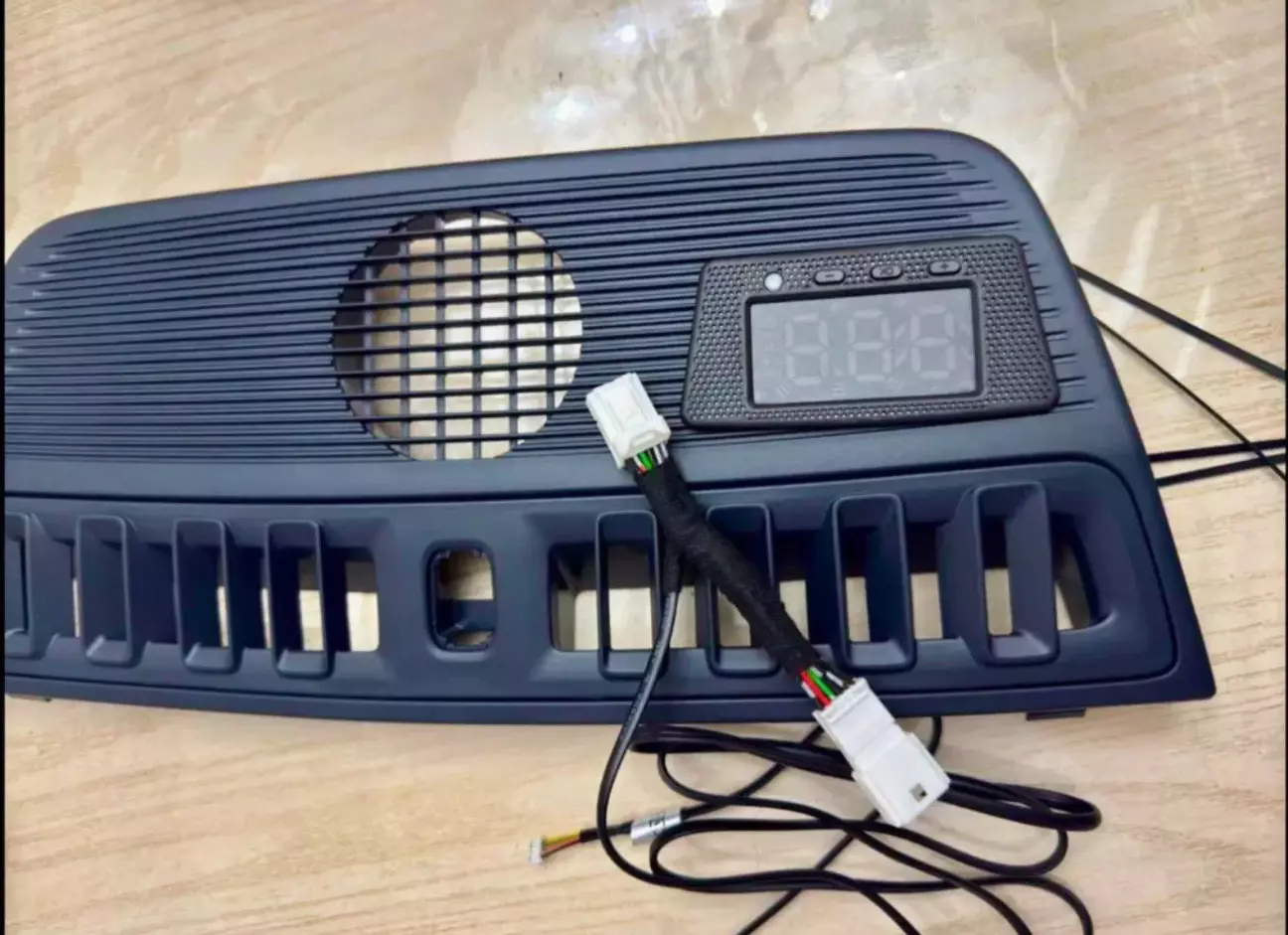

PSS Також є можливість замовити значно дорожчий варіант з уже штатно вбудованим проекційним дисплеєм який здійснює показ швидкості саме з роз'єму OBDII з можливістю проекції додатково і покажчиків поворотів (кому потрібен - пишіть в особисті):



Всім добра і мирного неба.
