Да будет свет! Часть 4 ( Задний ход и задняя противотуманка в одном фонаре Peugeot 5008)

Всіх вітаю! Нарешті заключний допис як підсумок майже 5 років експериментів із пошуком надійного варіанта втілення концепції двохкольорової лампи заднього ходу та протитуманного ліхтаря в одній фарі. Попередній варіант прожив майже рік - не витримали резистори. Після були ще спроби адаптувати китайські двокольорові лампи, але там була недостатність яскравості. Спробував замовити спецлампи у відомого SnOOpi, та те що він мені запропонував не підходило ані за габаритами, ані за ціною.

Мій фінальний варіант

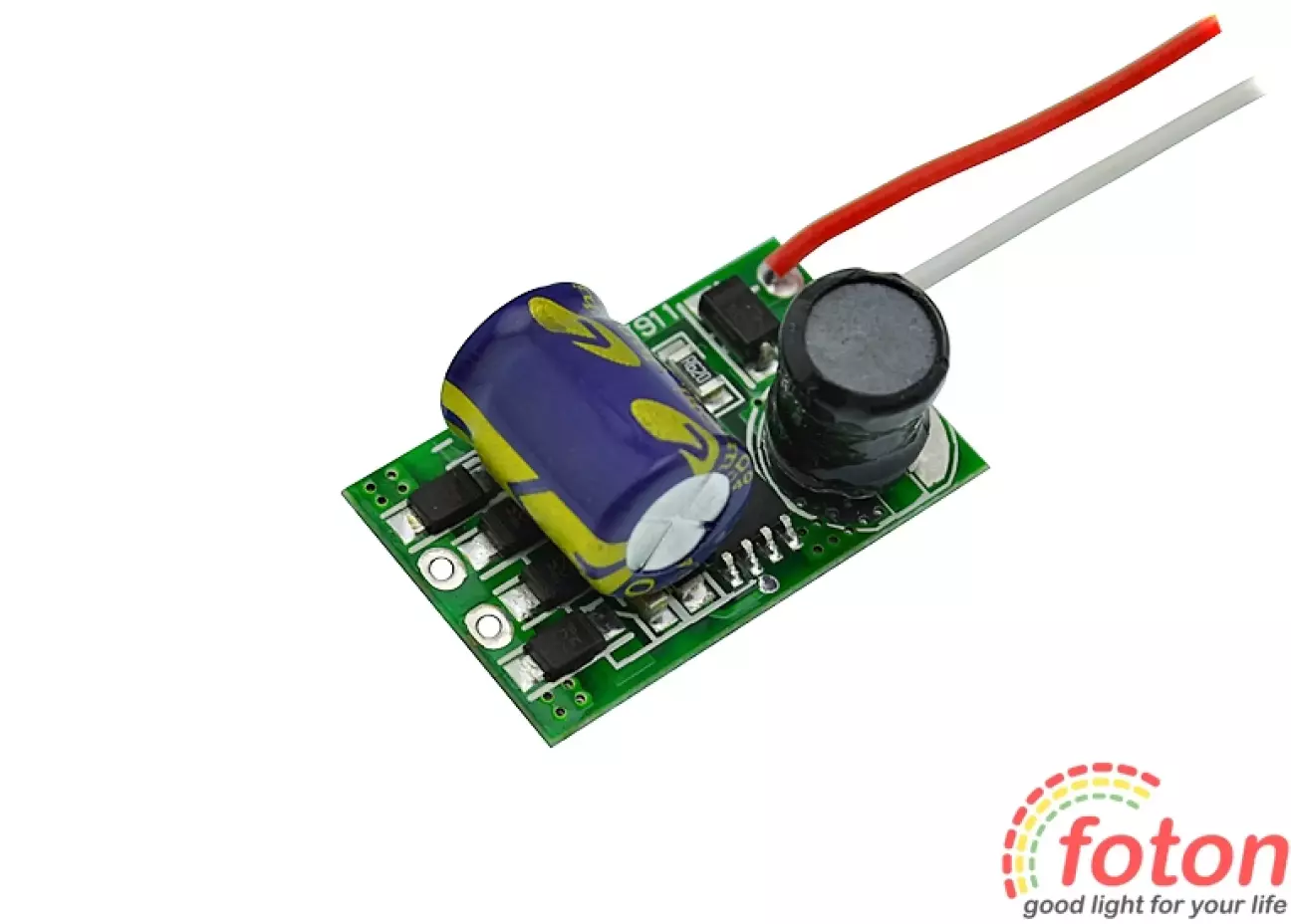

За основу взяв алюмінієві корпуси від попередніх проєктів. Для ефективного охолодження і довговічності обмежився потужністю на З.Х. у 9Вт і на ПТФ 3Вт. Підібрав відповідні драйвери на З.Х 10вт

https://foton.ua/catalog/drajvery-svetodiodov/drajver-svetodioda-ld-3x3w-1x10w-12v.html

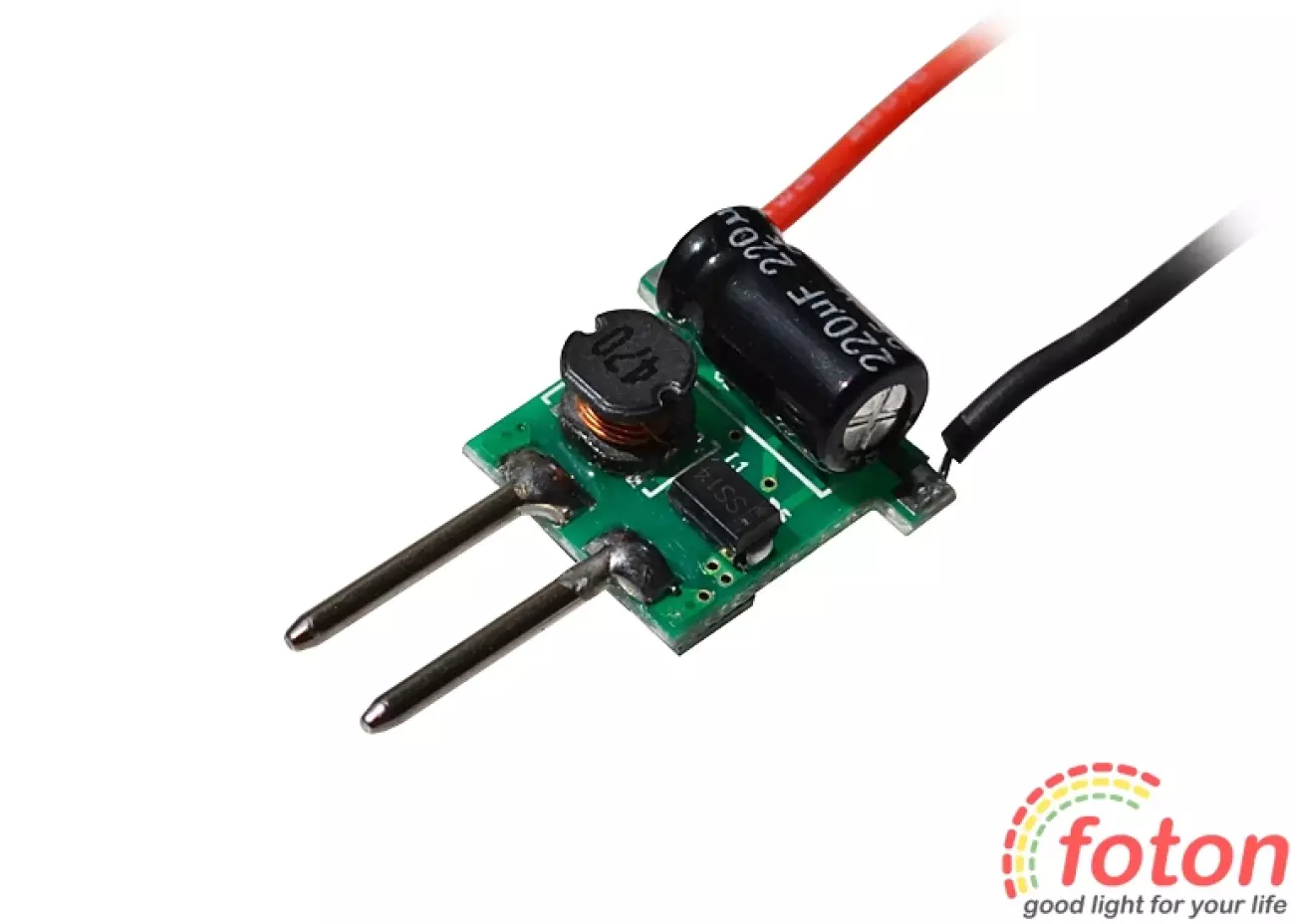

та на ПТФ - 3Вт

https://foton.ua/catalog/drajvery-svetodiodov/ld-1x3w-12v.html

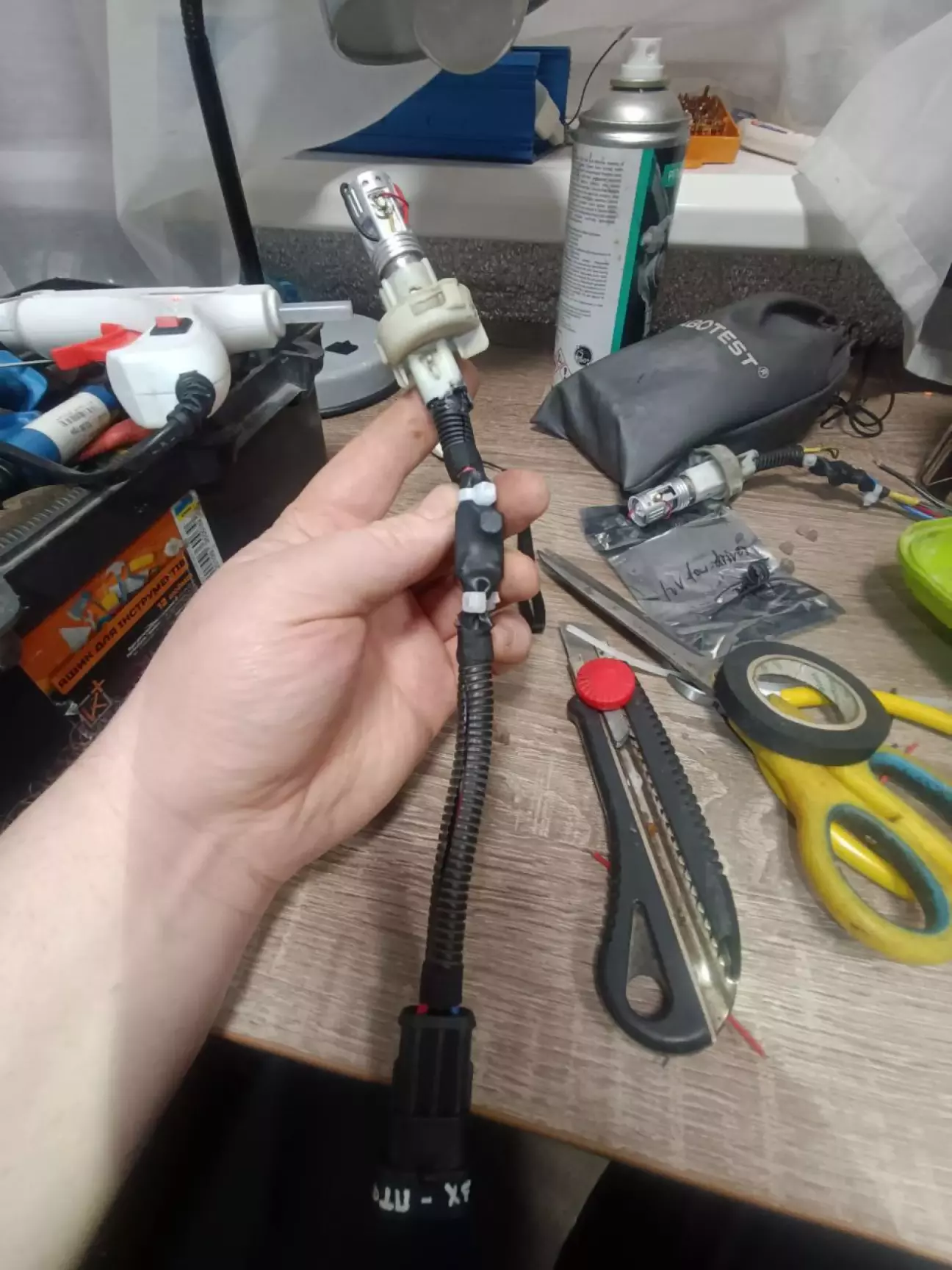

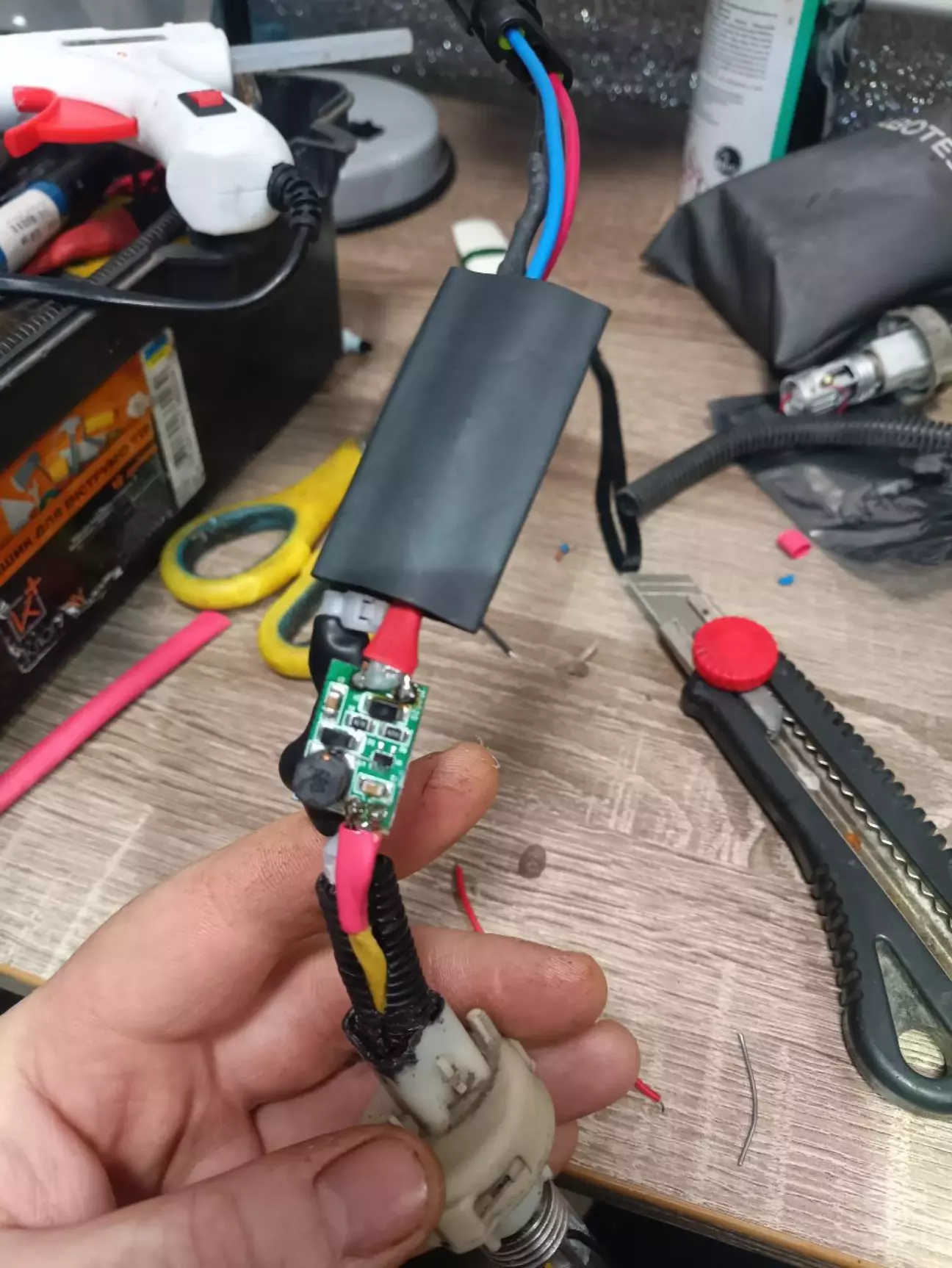

Драйвери вирішив зробити виносні в клейовій термоусадці

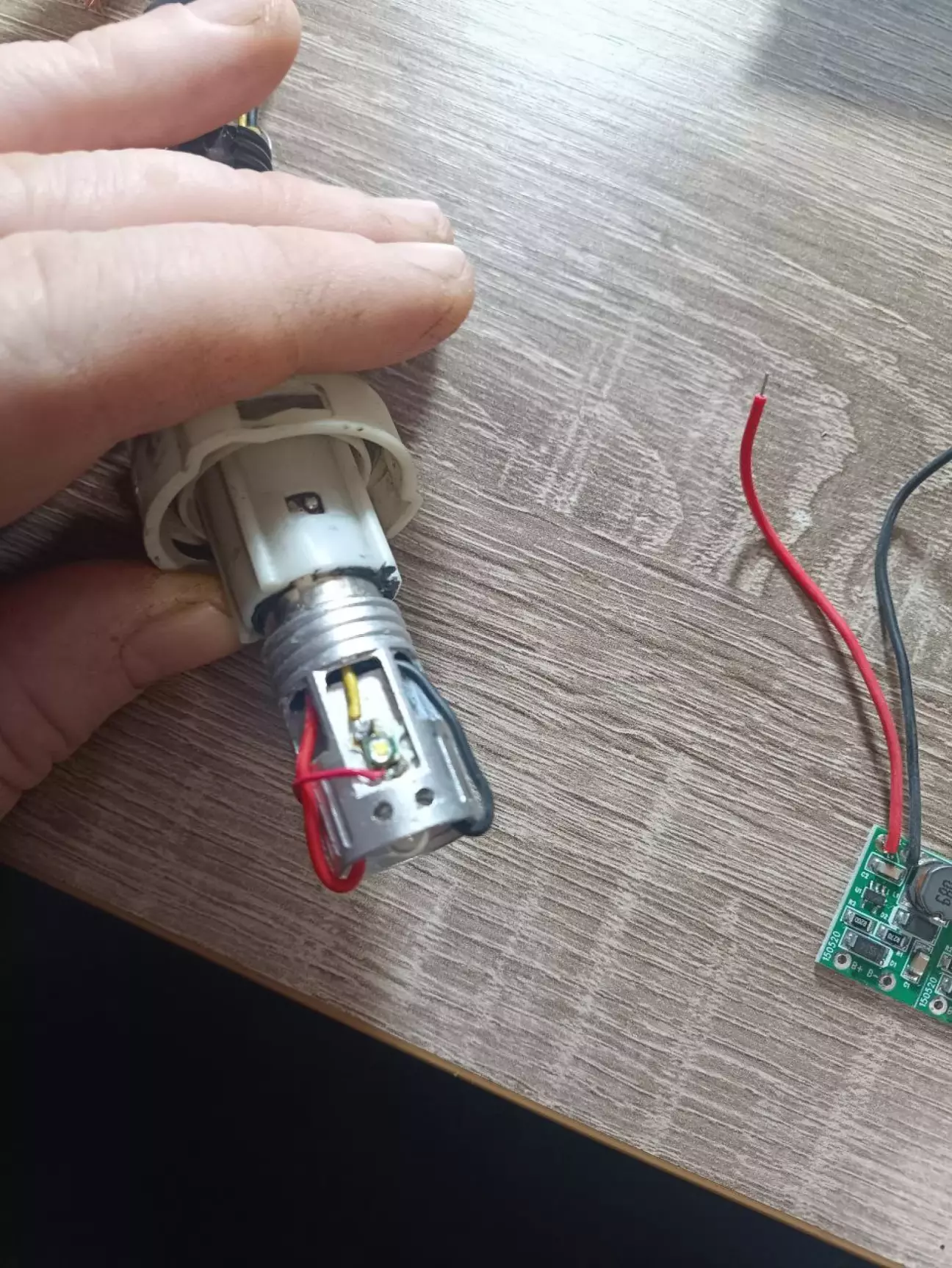

Для  З.Х. світлодіоди взяв вже на 8мм підложці, підключив послідовно.

https://foton.ua/catalog/sverkhyarkie-svetodiody/led-3535-3w-8mm-white-star-(5500-6000k)-bin1.html

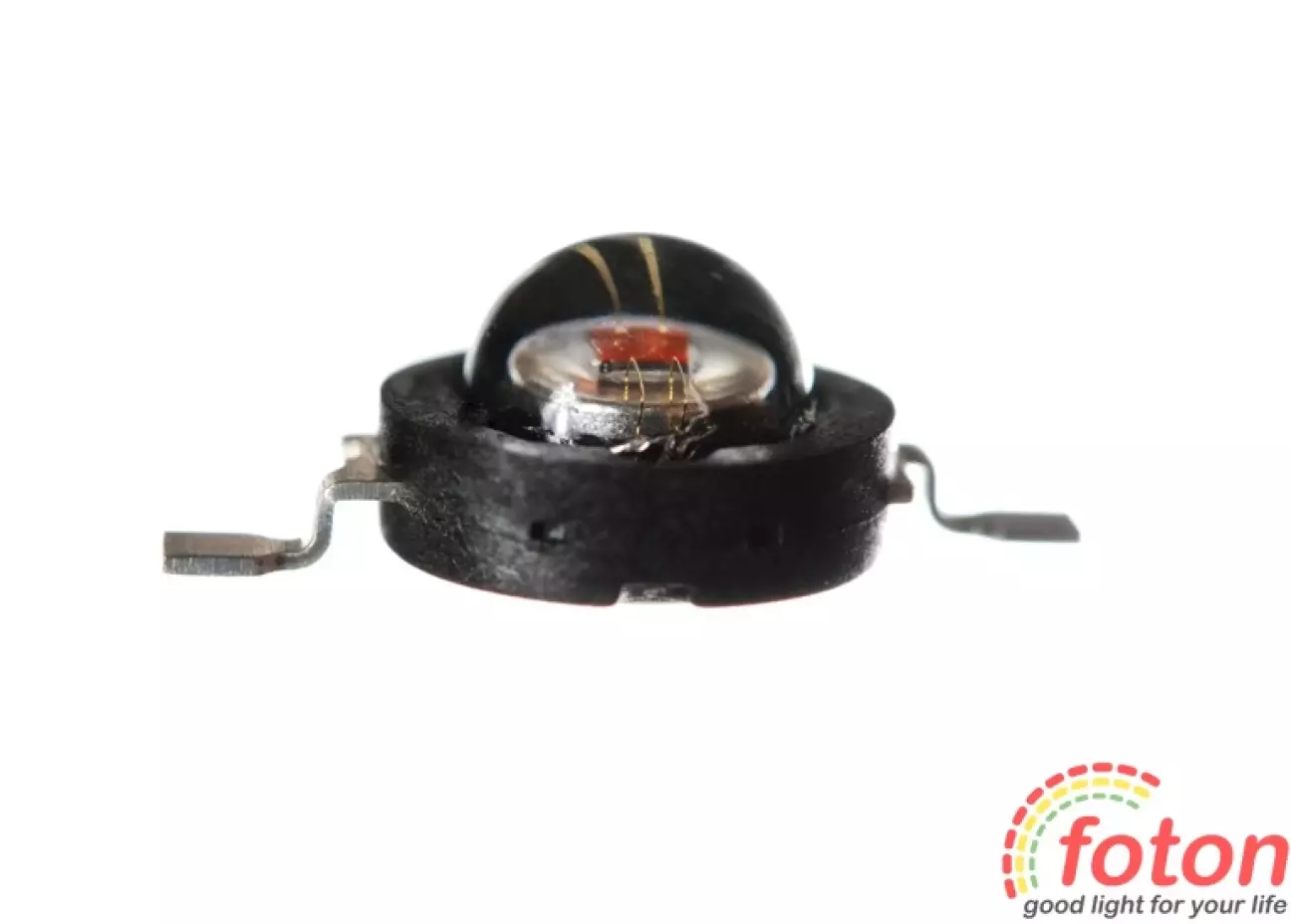

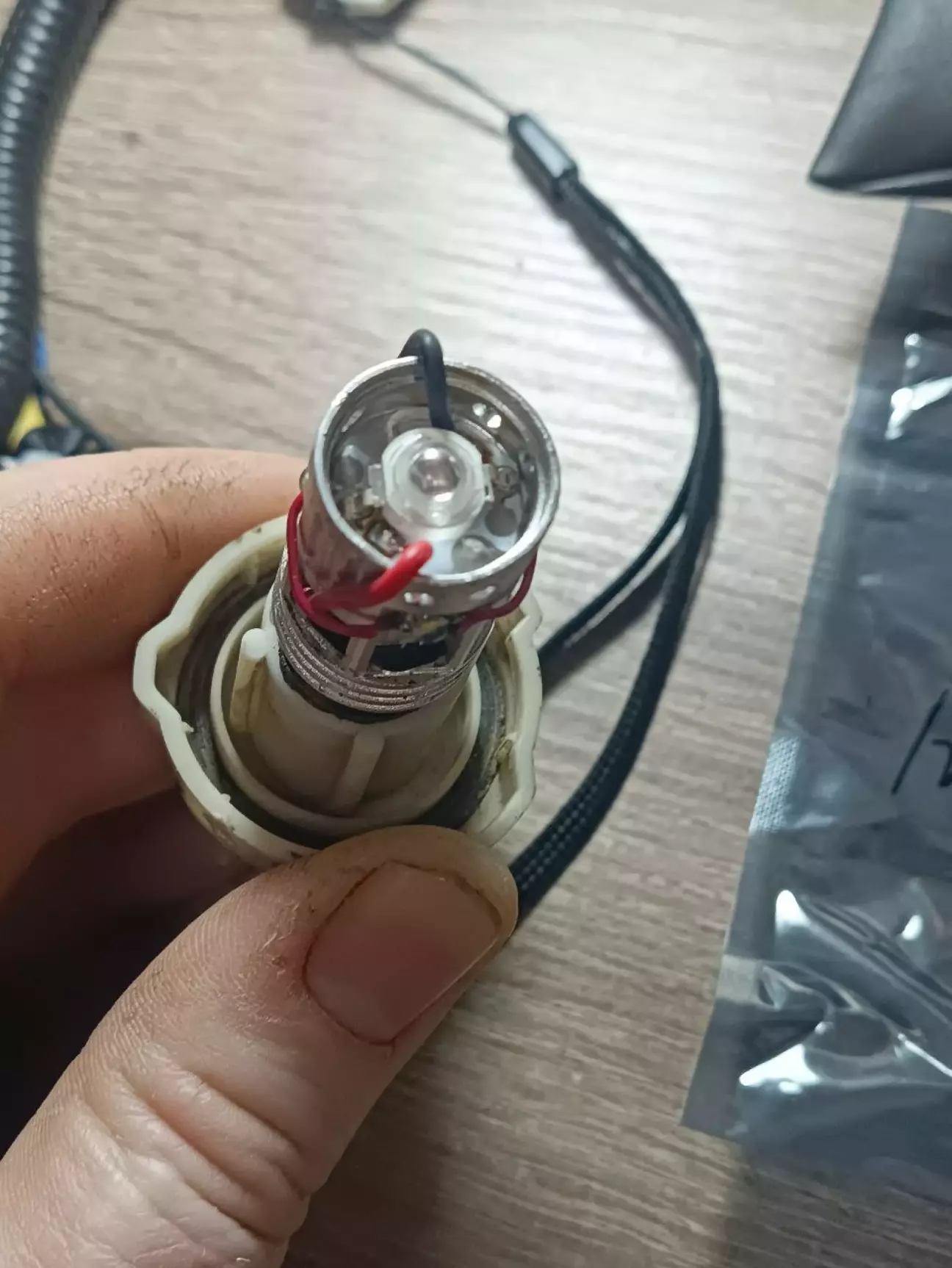

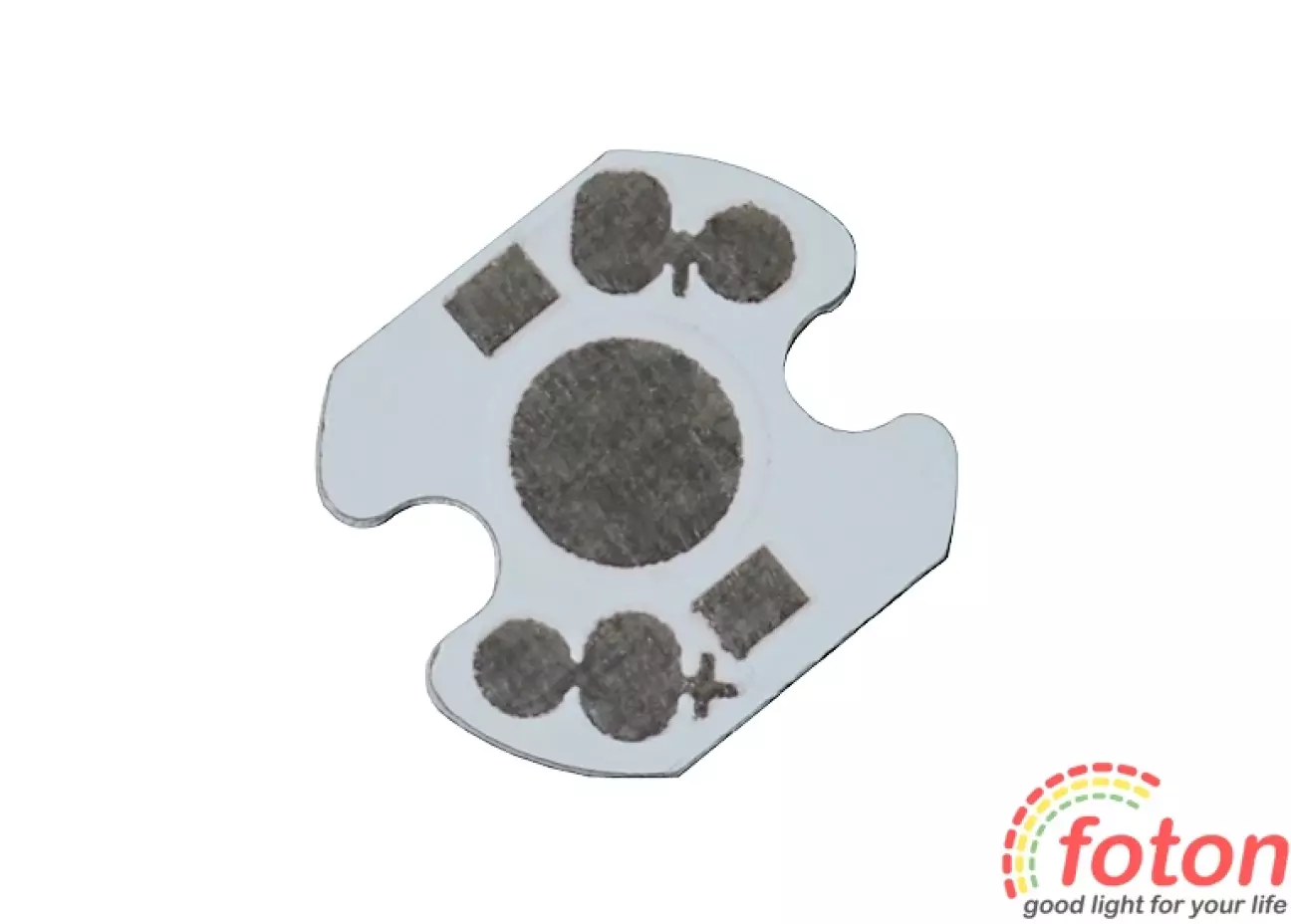

Для ПТФ брав окремо світлодіод і припаював на 16мм підложку бо не знайшов smd з відповідними розмірами

https://foton.ua/catalog/sverkhyarkie-svetodiody/led-3w-red.html

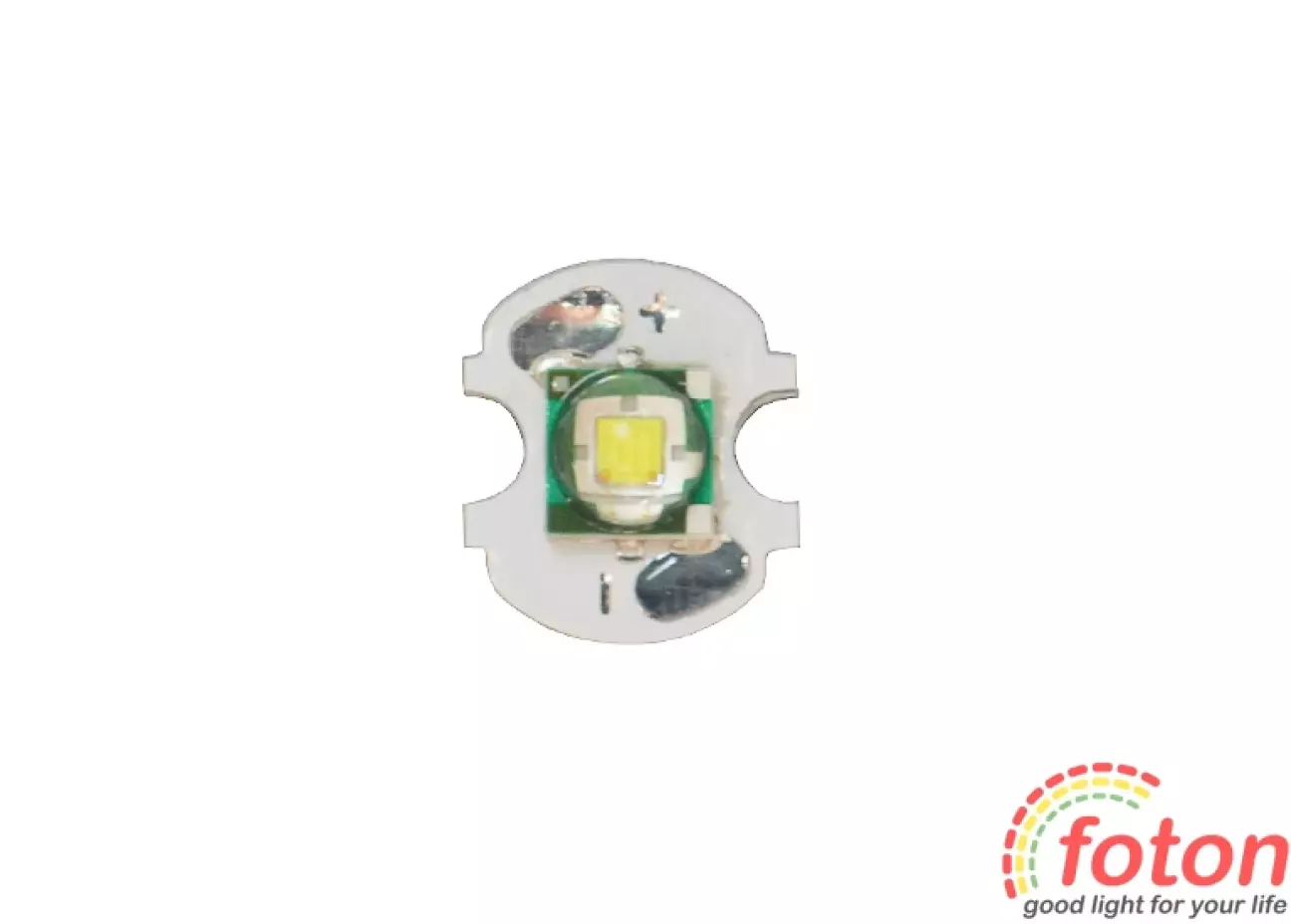

https://foton.ua/catalog/radiatory-dlya-svetodiodov/led-mount-1pcs-(16mm).html

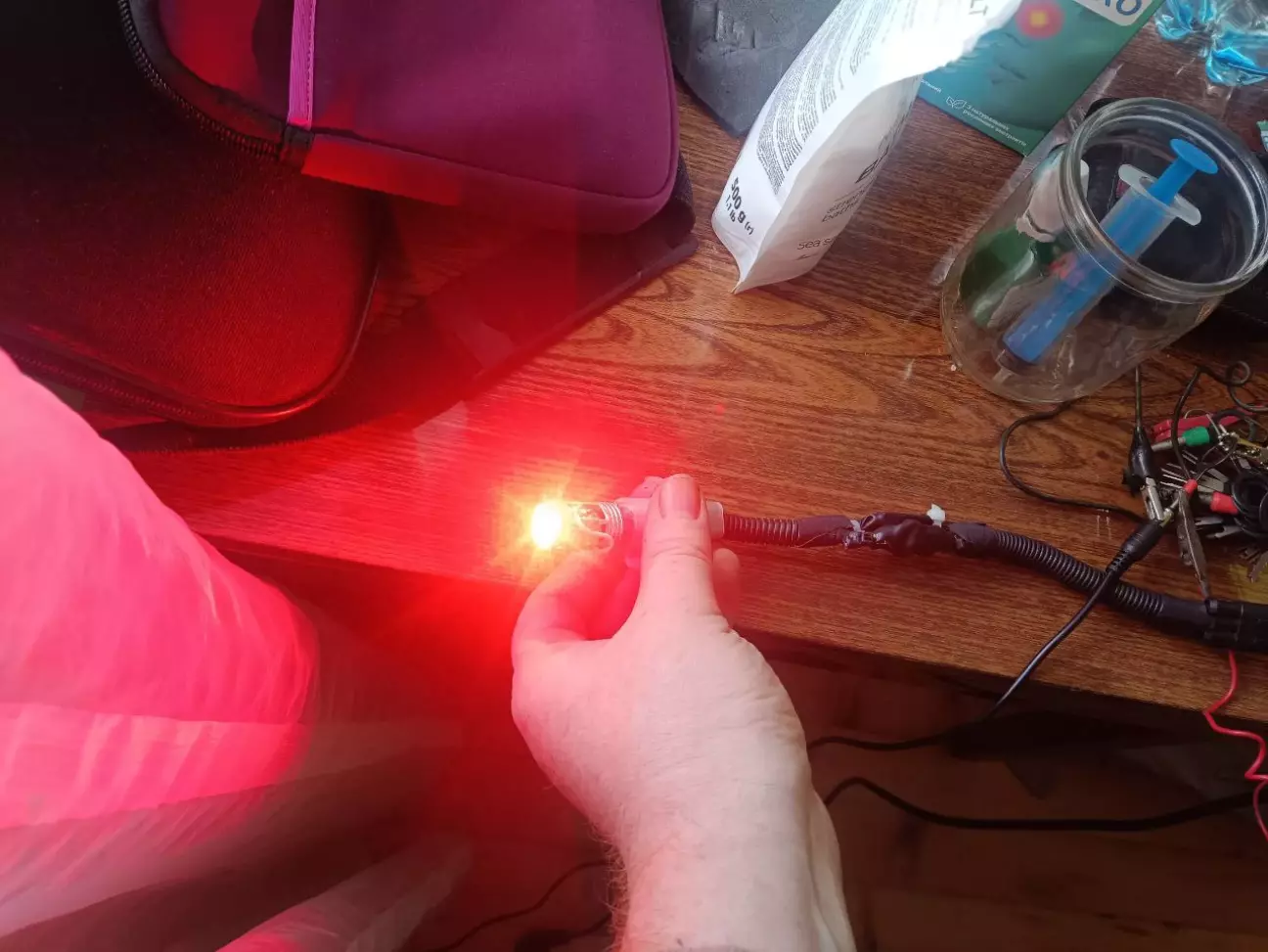

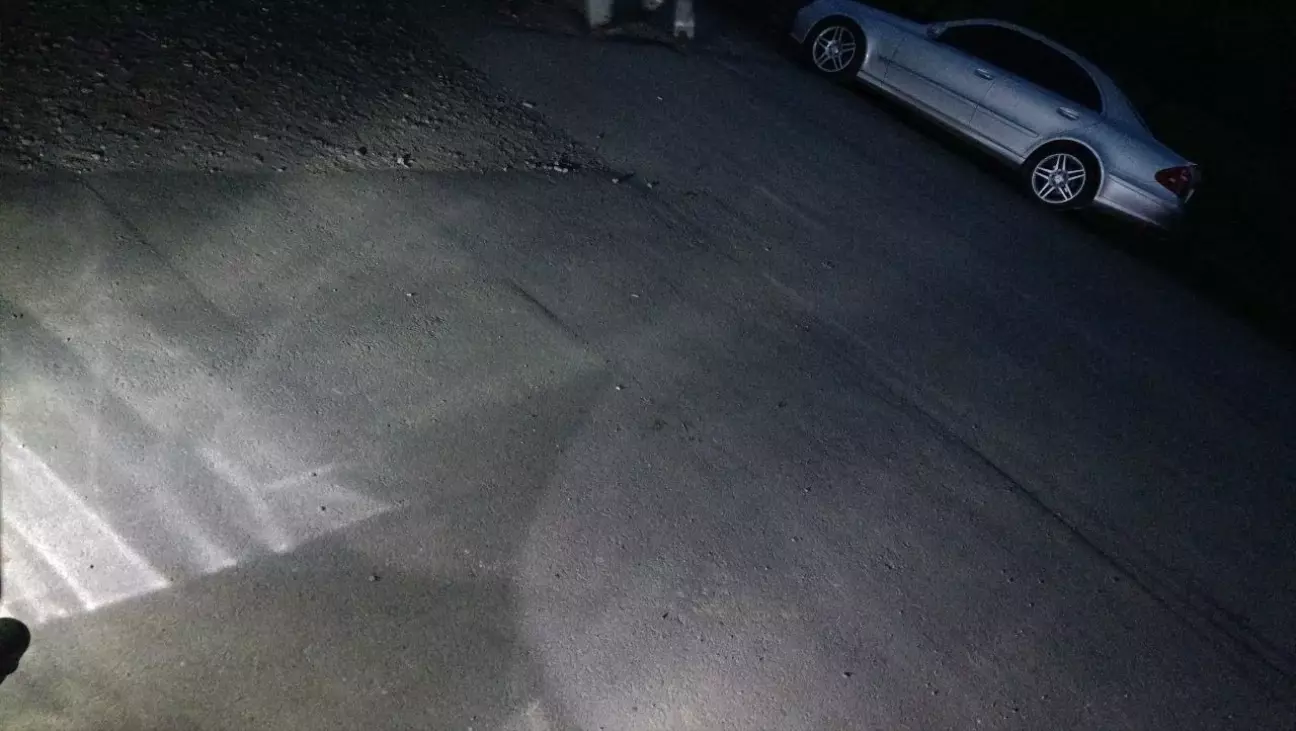

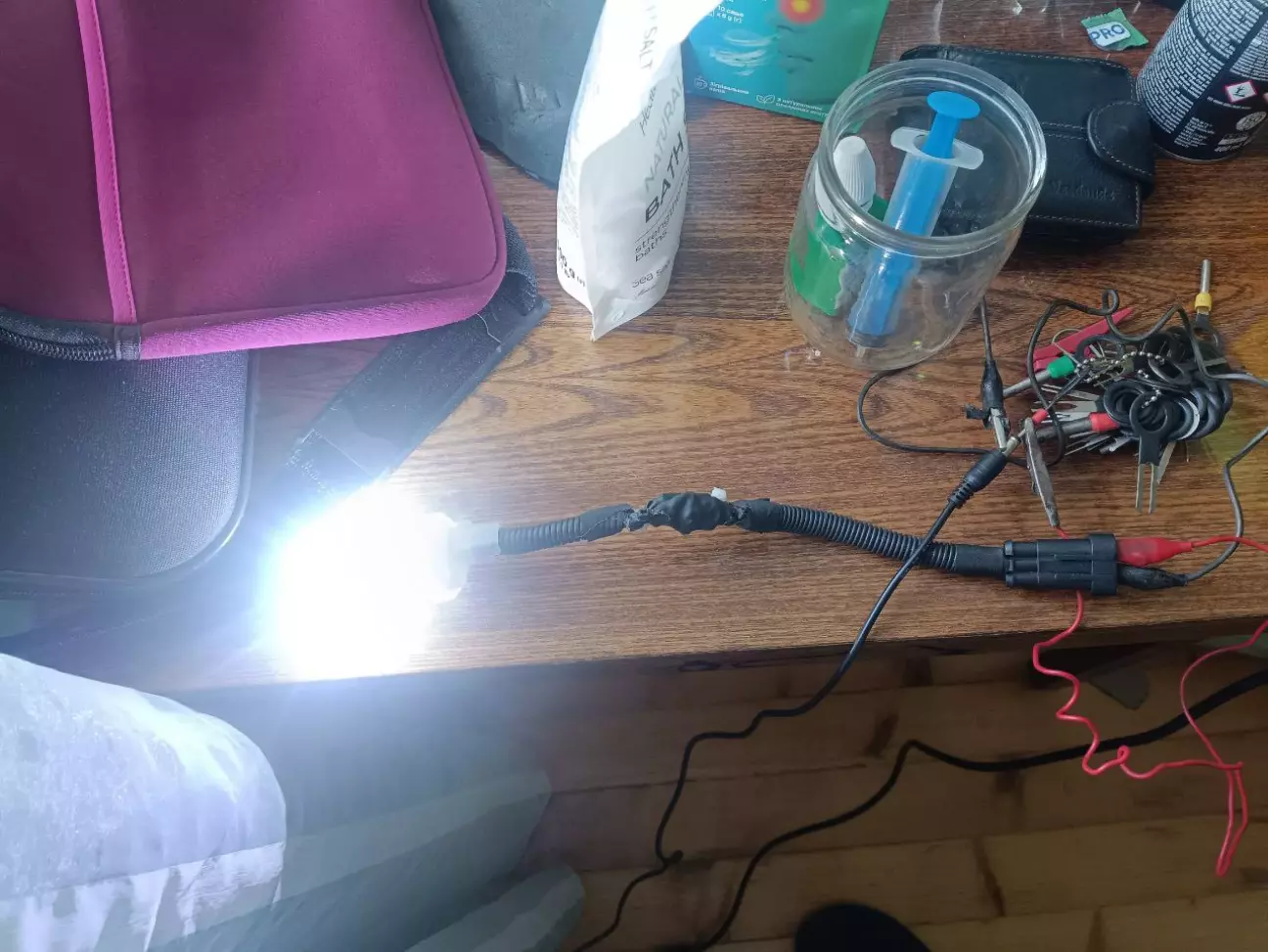

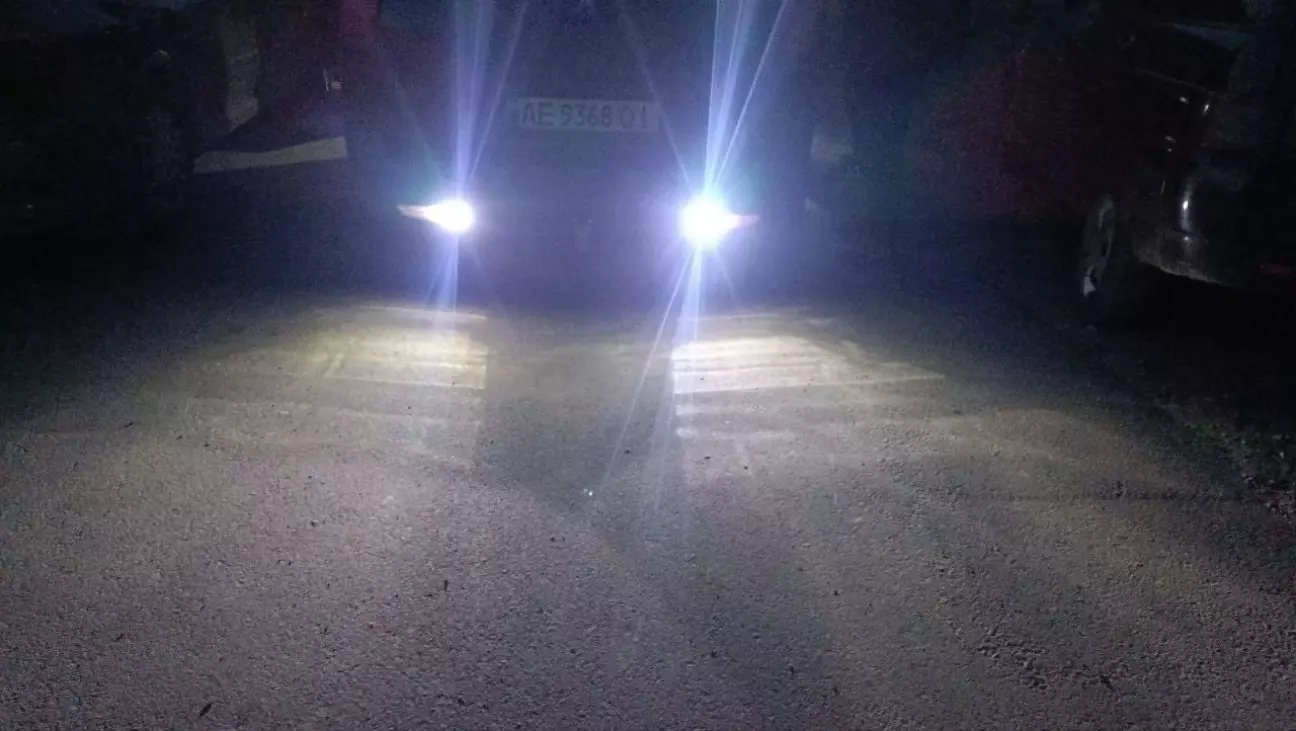

Все те хозяйство посадив на термопровідний клей. По яскравості цей варіант вийшов набагато кращим  за попередні спроби

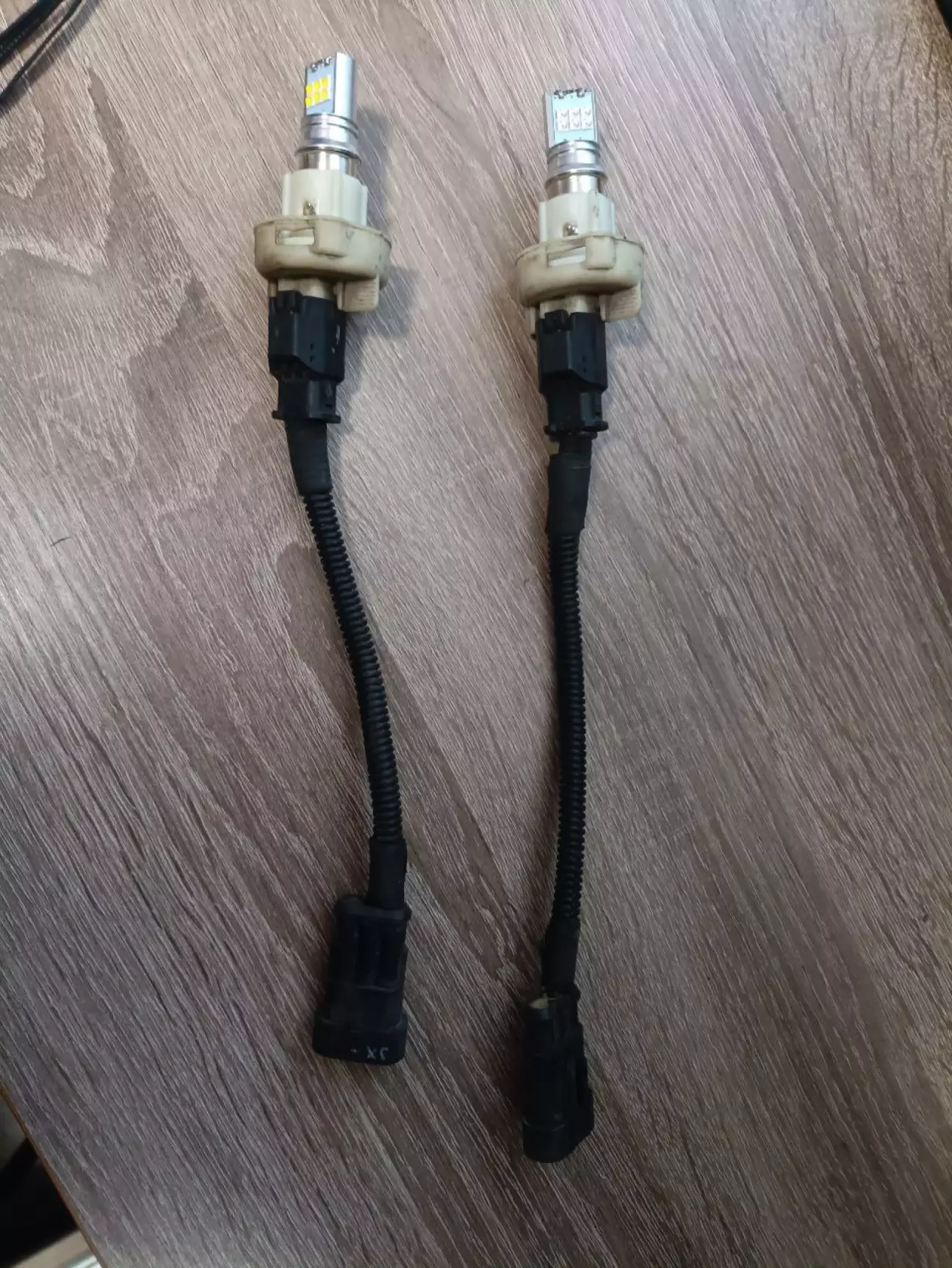

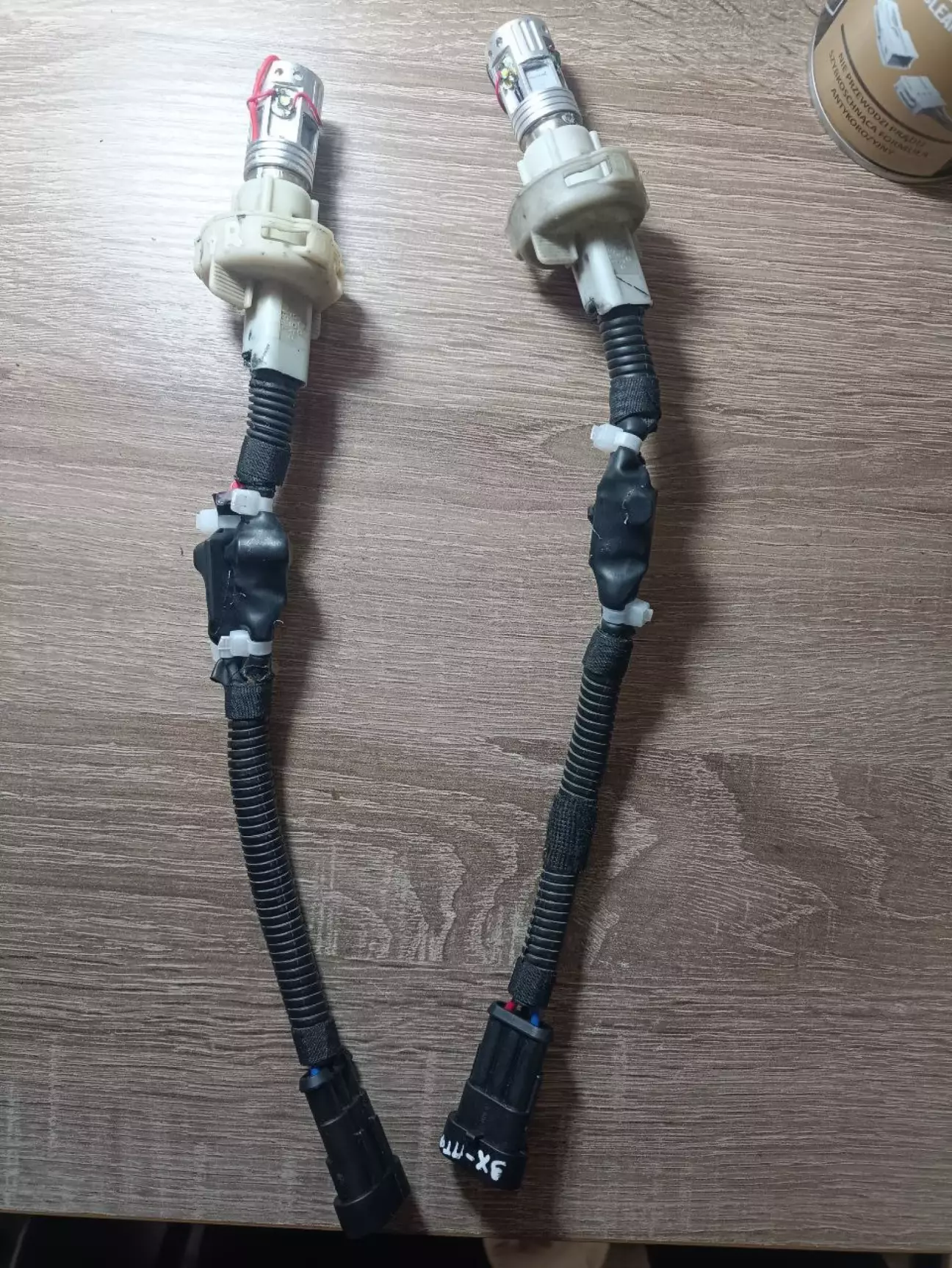

Лампочка вийшла нерозбірною

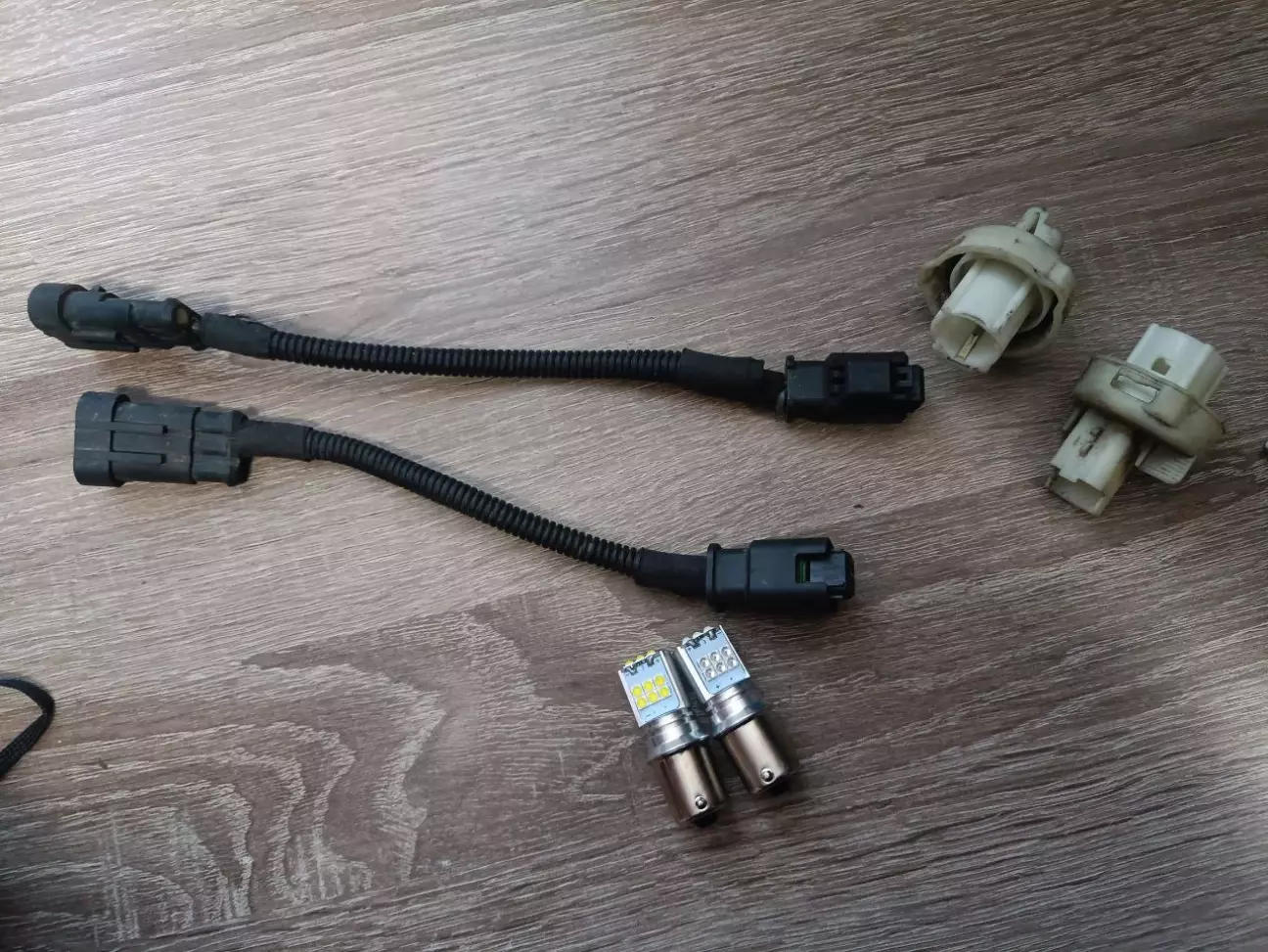

і для варіанту повернення в заводське виконання зробив ще комплект перехідників під стандартні патрони

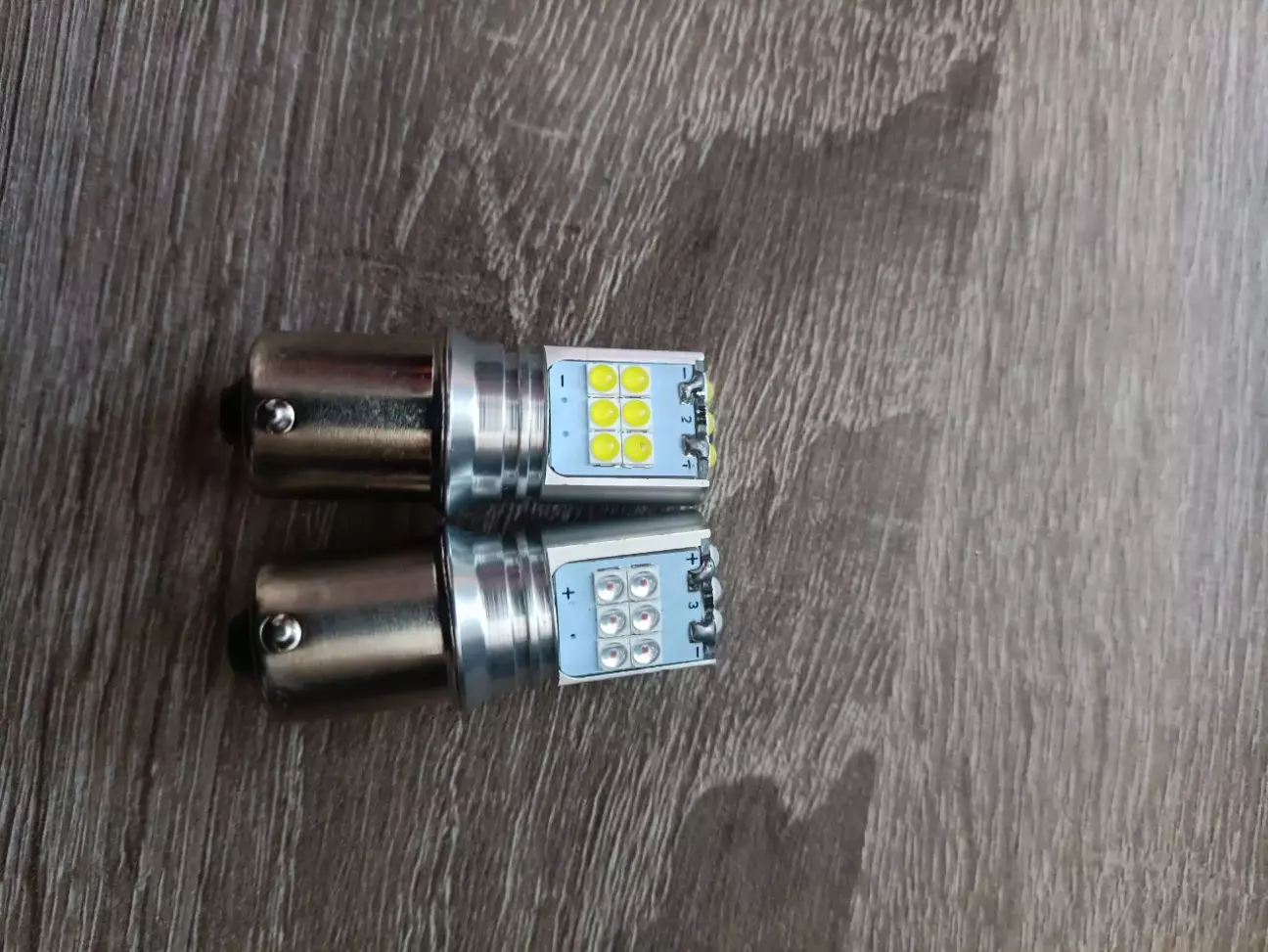

Замовив з Китаю пару ламп білого та червоного кольору

Загалом зібрав 2 таких комплекти, один поставив собі, інший - товаришу. На даний момент нарікань на роботу таких самопальних ламп немає)

Всім дякую за увагу!
