Підсвітка ніг в салоні

Довго чекали свого часу світлодіодні плафони з Аліка в бардачку.

Та їхнє підключення відкладалось до підключення ПТФ, щоб двічі не відключатись від  BCM 5Q0937087AR

Саме підключення плюсового проводу  на пін 72  роз'єму С (перший до водія).

Був придбаний набір з 4-х плафонів і проводки для них і два кріплення під сидіння.

З підключенням затягнулось на два етапи. Якщо з підключенням до БЦМ проблем не виникло, то довжини проводки до плафона під водійським сидінням таки бракує.

Якщо протягувати по заводській проводці можна добавити 1метр поки кабель на столі до плафону що має іти під водійське. Я б ще на зараз добавив і пів метра для пасажирського, бо трошки вільніше почуватись.

Так от до чого вів ту бесіду...

Розібрав я повторно це все, тільки не відключаючи від роз'єму БЦМ і протягнув праву сторону низом під кондиціонером і далі по заводському жгуту, тільки перехід робив між войлоком.

 А от ліву сторону протягував попри консоль. Так як передній плафон підсвітки ніг знаходиться біля правого коліна водія, протягнув відразу вниз, і поміж войлок. Внизу де є металеве кріплення додатково частину проводки вдів в пластикову гофру. Таким чином вдалось підключити без подовження проводів.

Хоча якби знав наперед, то краще допаяти , навіть з двох сторін 1м зліва, 0.5м справа.

Кодування як зазвичай через Carscaner Pro

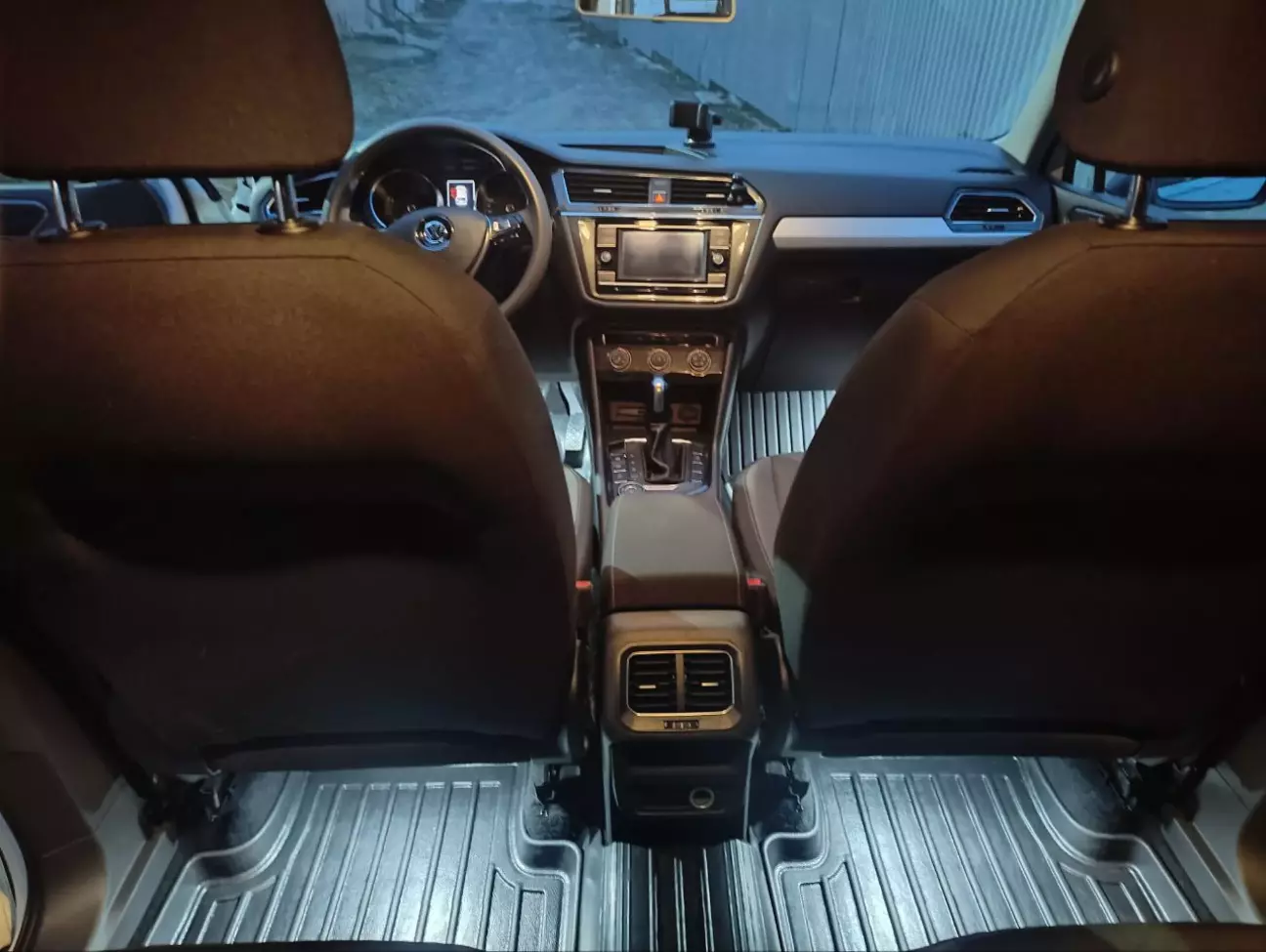

Результат виглядає так...

В живу краще, світло біле, телефон так передає.

Є ще певні нюанси. В меню карсканером можна включити функцію регулювання підсвітки....

Але вона не працює..... схоже таки треба ще ODIS / OBDeleven, або не розібрався через брак знань...

Тип ламп також з 43 міняв на 36 Світлодіод малої потужності, і 100/127/126 також прописував....

Ще таке знайшов на просторах інету;

Світлодіоди в підсвічуванні ніг
Кодування
Блок 09 → код 31347 → Адаптація → Leuchte 30FR LC72 →
 1кан - 43 Algemeine Led (Загальний світлодіод)
 6кан - 127, або 100, щоб підсвічування регулювалося з магнітоли  (де чи який це пункт в карсканері і які дії має виконувати  не знаю).

 Можливо 6 канал це функція F?  Та я в цьому не впевнений і не знаю що ж там вибрати....

На разі під час руху світить 5% і абсолютно не заважає.

При відкриванні дверей гарно підсвічує, так як підсвітки дверей нема (можливо з часом буде).
