Встановлення екрану для андроїд магнітоли в штатну рамку Accord 8

Всім привіт, продовження розробки максимально трудного андроїда для Honda Accord 8 (так так, у мене 7 акорд, роблю це не для себе а для нашого братішки @KLEINO , розмістив допис у авто а не в блозі бо тут більше охоплення, та й як ніяк тема трошки дотична).

Для контексту це все вже робив @OdesaHonda, подивитися можна в його бортжурналі , але в певний момент він розвернувся на 180 градусів і пішов по ОЕМ шляху. Зараз же вирішили це розкопати і внести деякі покращення)))

Отже, моя частина роботи - зібрати дісплейний модуль. Рішення під 7 дюймів теж є, спроектоване @yuzo, ми ж вирішили спробувати 8 дюймів. Єгор замовив у китайців екран та тачскрін і попросив їх його склеїти, що вони і зробили, позбавивши нас від непотрібного гемору.

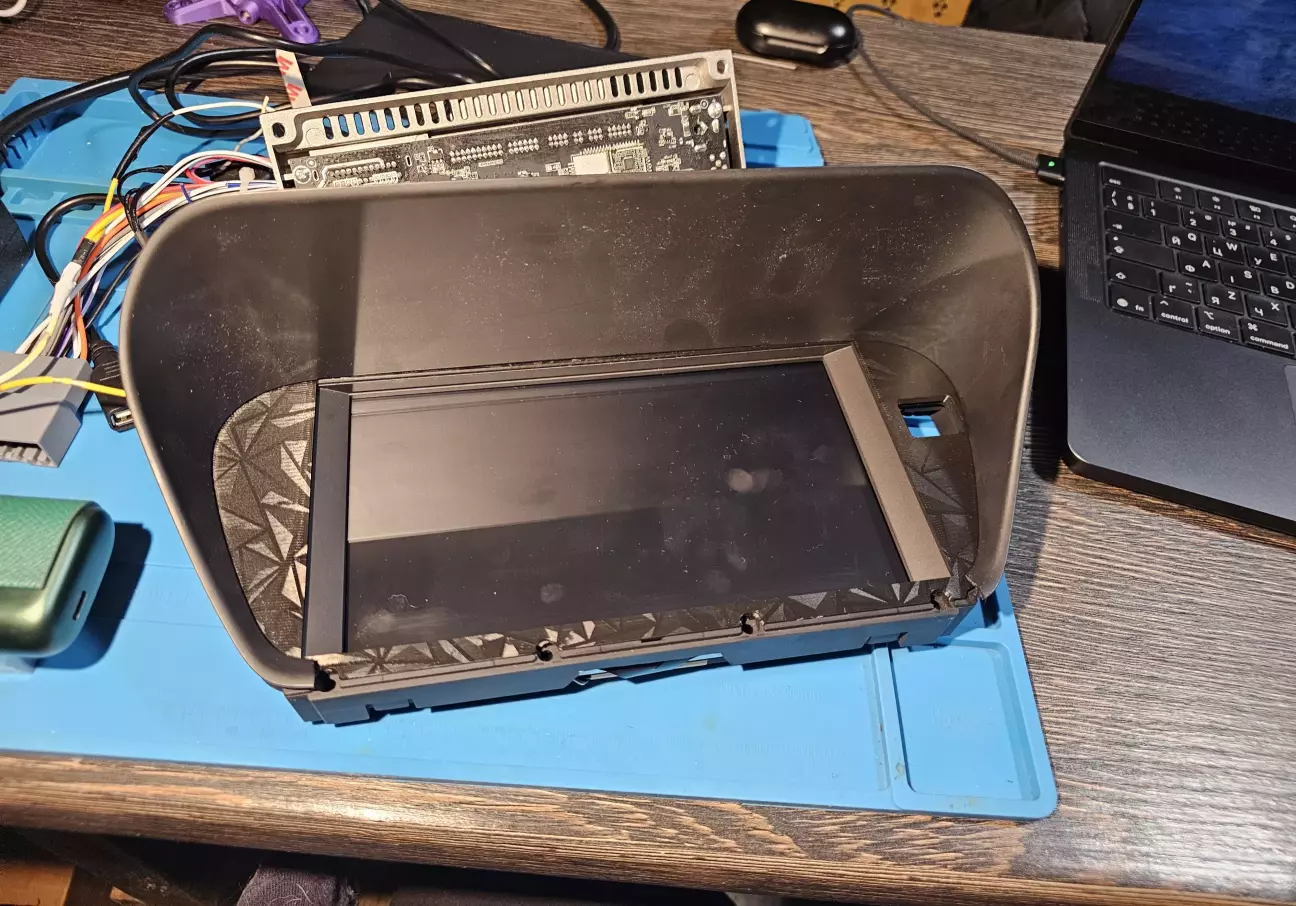

Перша примірка показала що екран туди вписується ідеально, хоча і є невеличка ложка дьогтю, про це згодом.

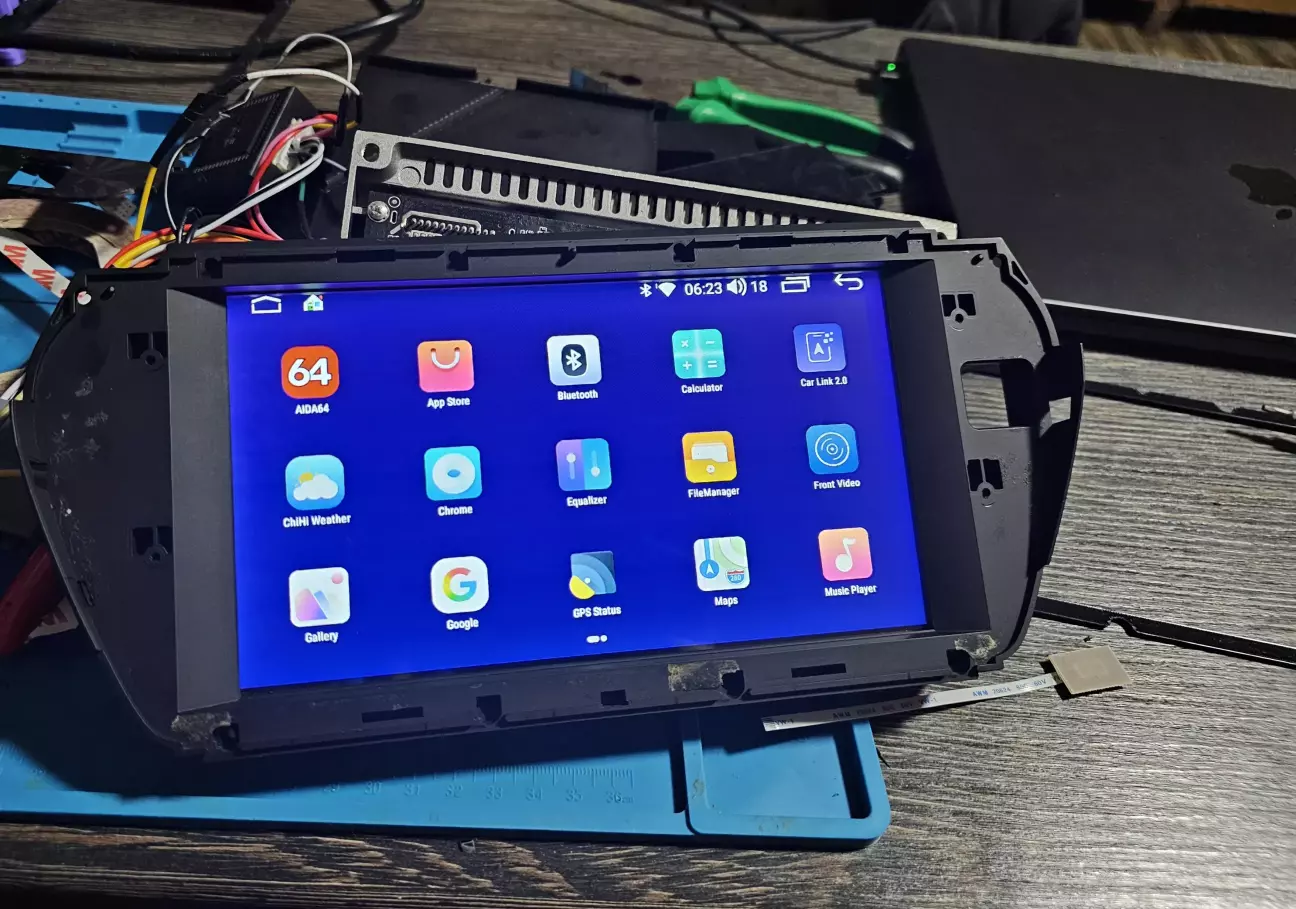

Навіть лишаються невеликі зазори, якими можна трохи відцентрувати екран. І от тут виникла невелика халепа, якщо бо боках все центрується ідеально - то зверху ну ніяк не виходить розмістити, щоб не перекривалася частина екрану. Рішення максимально просте, софтварно змістити зображення, тут знову допоміг Юра @yuzo давши строчку конфігу.

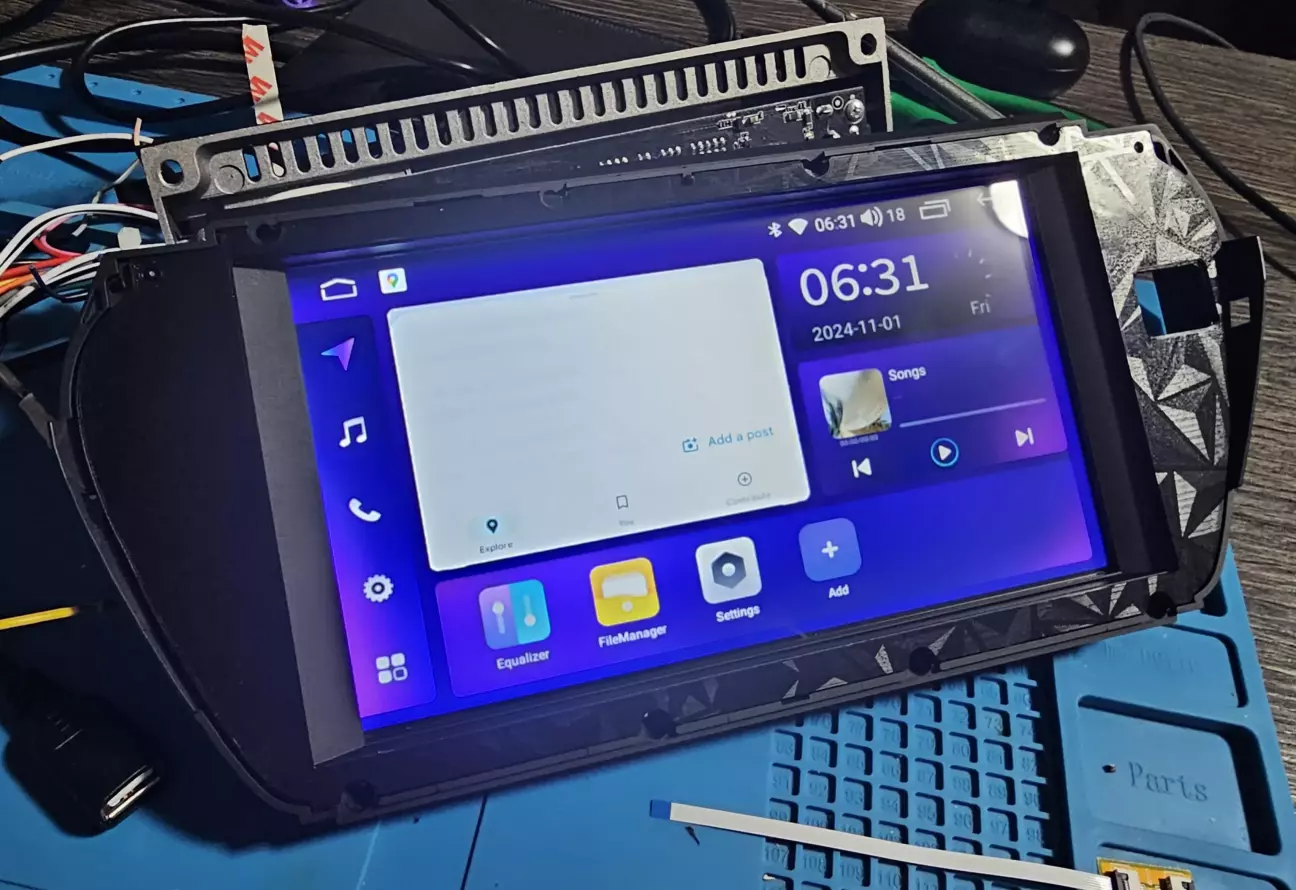

Порахувавши що перекрито 8 пікселів зсунув вниз на 8 пікселів і вийшов чудовий результат

Найбільш просте позаду, тепер треба це все якось закріпити, бажано щоб воно було красиве та розбірне. Так як у мене є 3Д принтер життя стає набагато простіше, отже я придумав кріплення і почав його втілювати.

В голові я бачив кришку, яка накриє зверху дісплейний модуль і притисне його до рамки, закрутиться у штатні кріплення рідного екрану. Все поміряв та сів малювати.

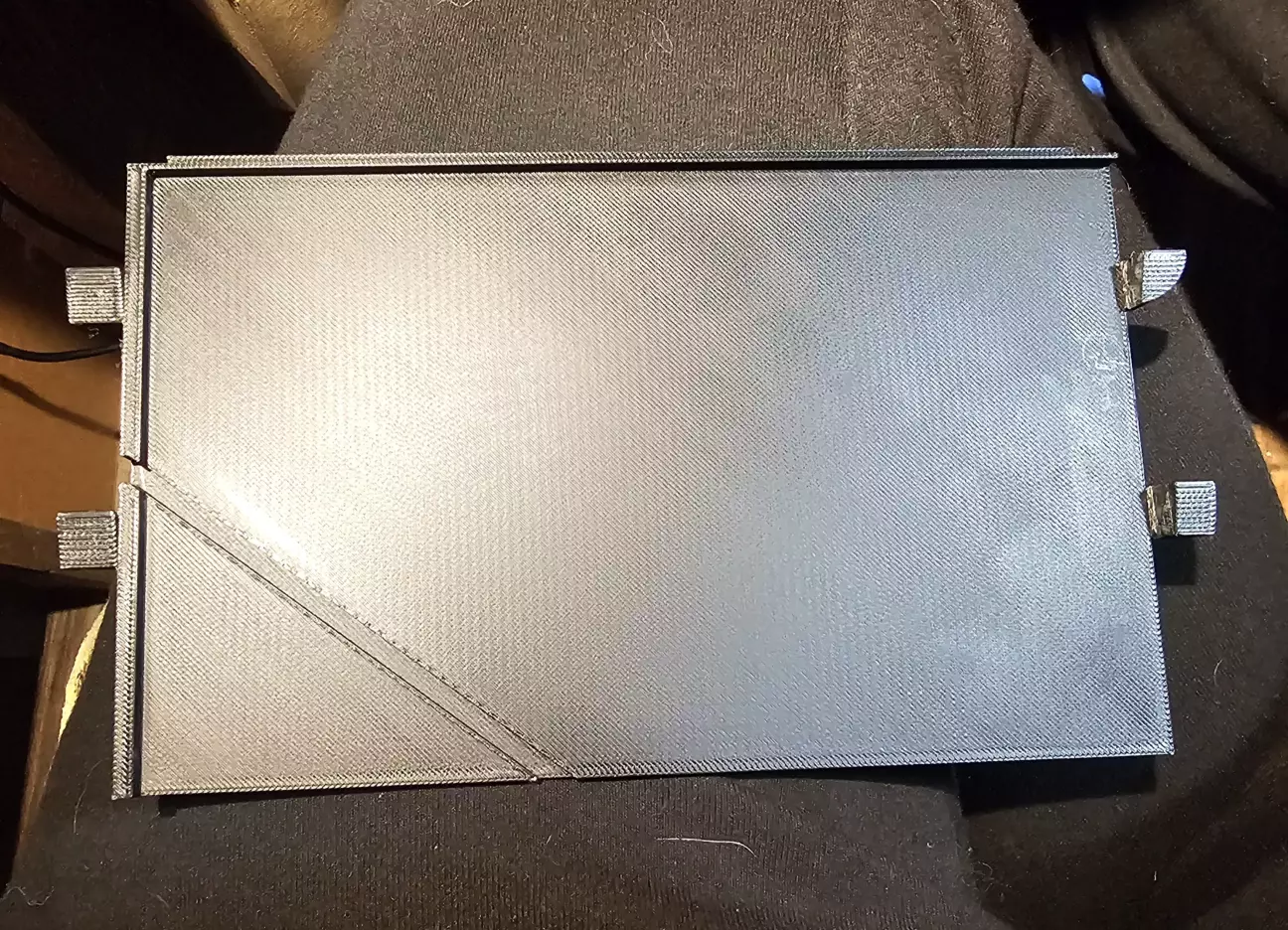

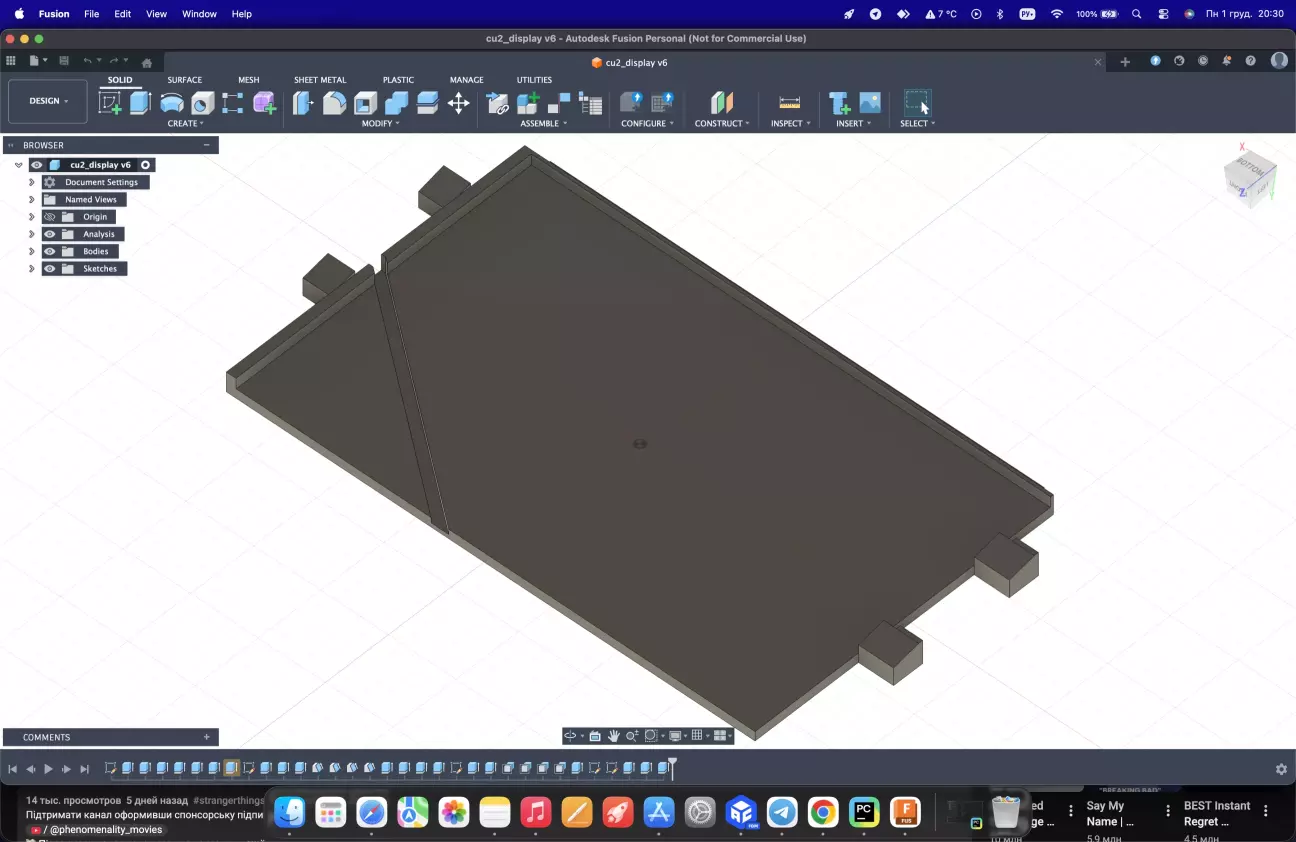

Вийшло отаке, ідеальний результат отримав на 3 ітерації, поправляючи дрібні баги

Ідея пластини в тому, що за допомогою бортів зверху та зліва відбувається позиціонування дисплею у рамці, повністю прибирає зазор і модуль перестає бовтатися у корпусі. По боках кріплення, які мають нахил 10 градусів і ідеально саджаються у рідні кріплення. Проріз у лівій нижній частині зроблено для проводки підсвітки дисплею, щоб грубо кажучи при збірці ці проводи не перекошували екран та не давили на нього, бо це може викликати артефакти на дисплеї.

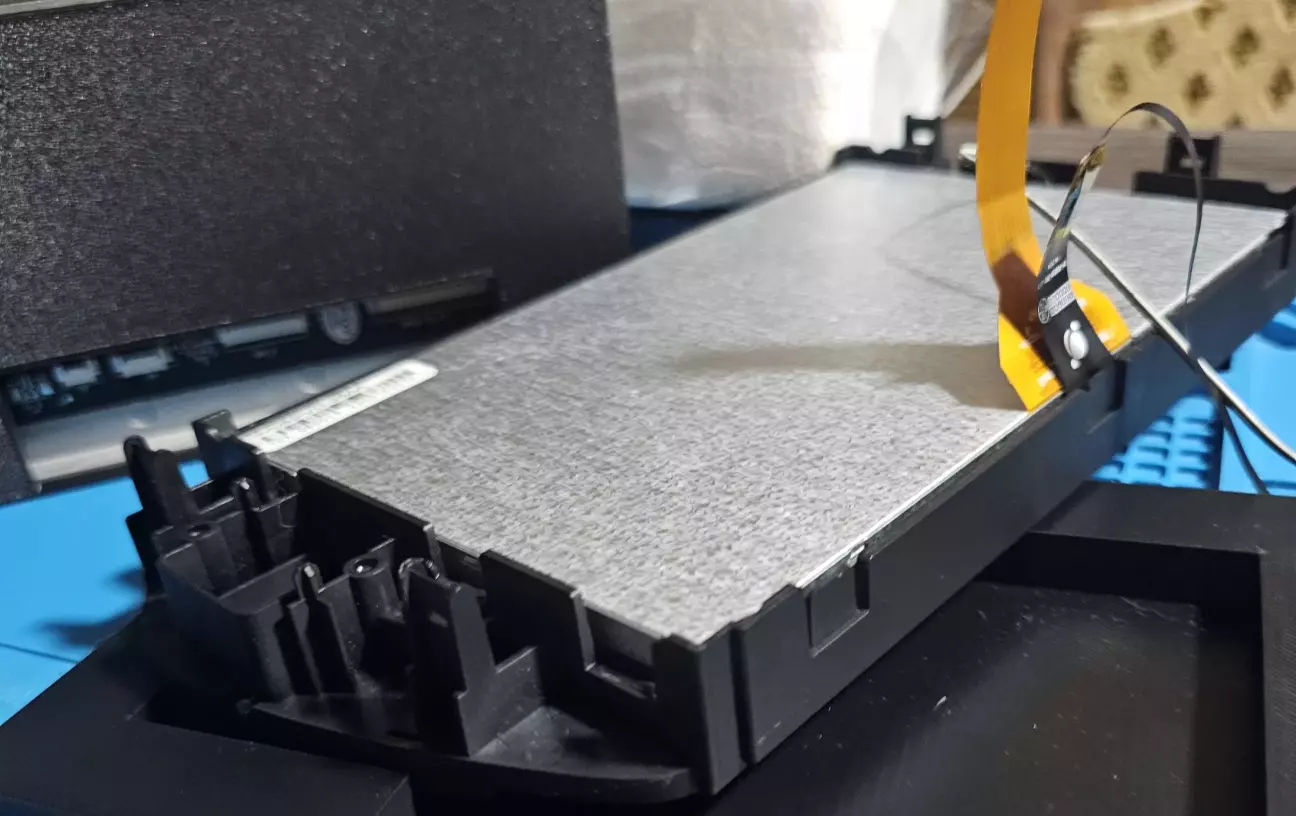

Екран сідає прям як рідний у цю рамку, але для надійності проклеїв 2 стороннім скотчем. Після цього це сендвіч з екраном просто вставляється у рамку

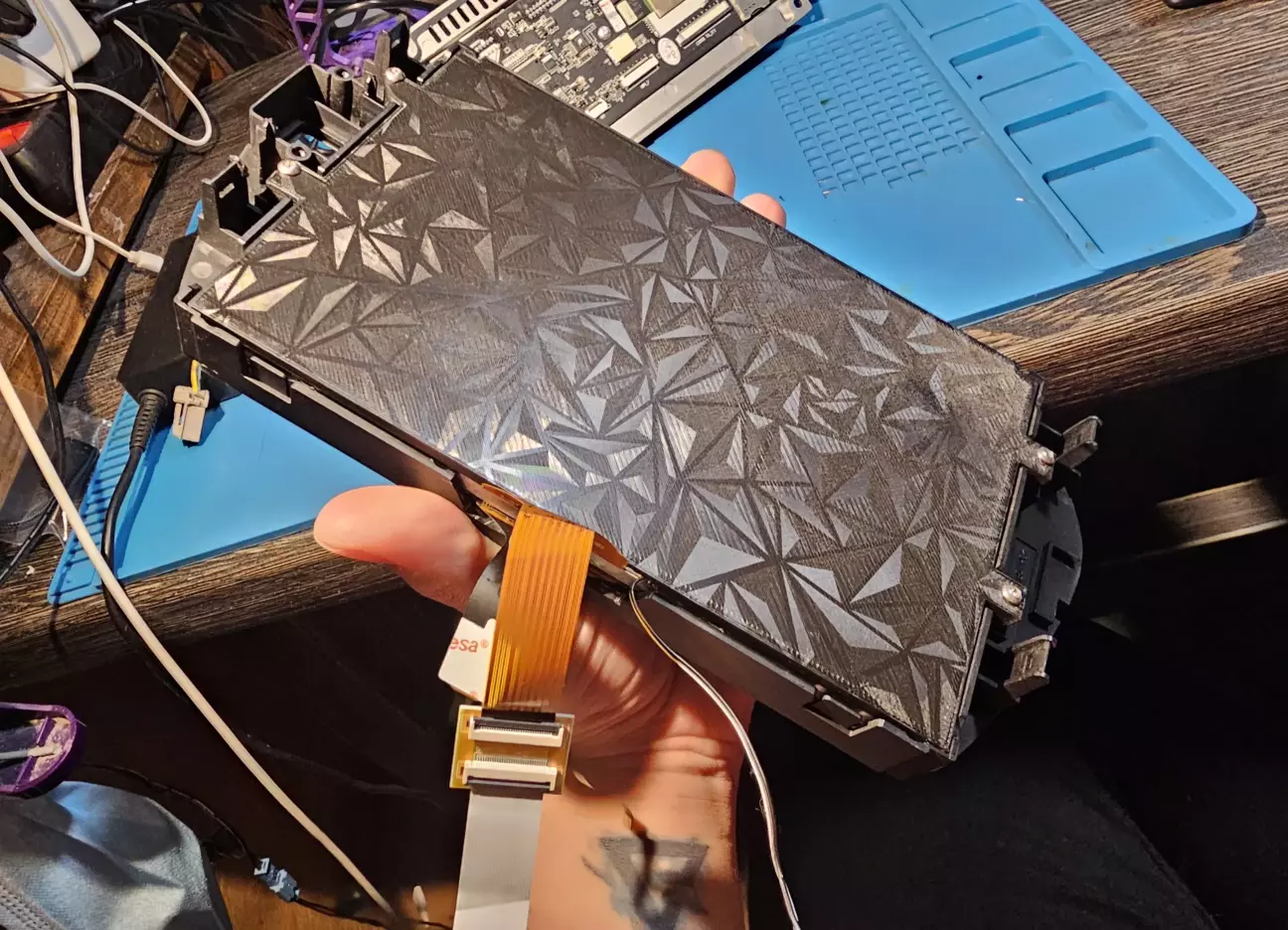

Закручуємо 4 гвинти і отримуємо доволі красивий моноліт, який при необхідності легко розібрати та зібрати назад.

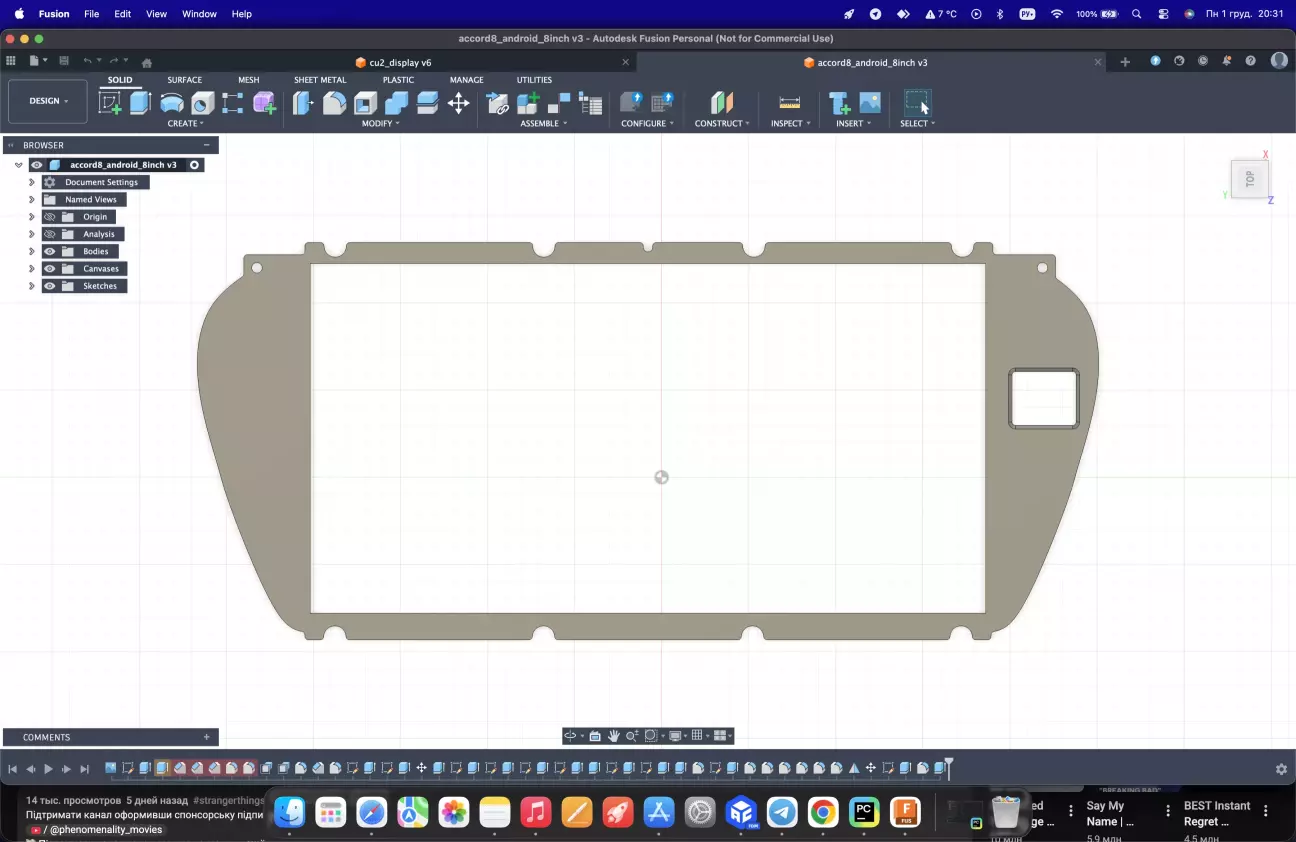

Останнє що треба зробити - це декоративну рамку на лицьову панель. По заводу там скло, нам же треба доступ до сенсорного екрану, тому це треба перемалювати, залишивши область дисплею порожньою.

Малювати з нуля не довелося, бо як я вже казав @yuzo вже робив цю рамку під 7 дюймів і люб'язно надав мені сорси проекта, мені лишилося лише відредагувати область дисплею під 8 дюймів і надрукувати.

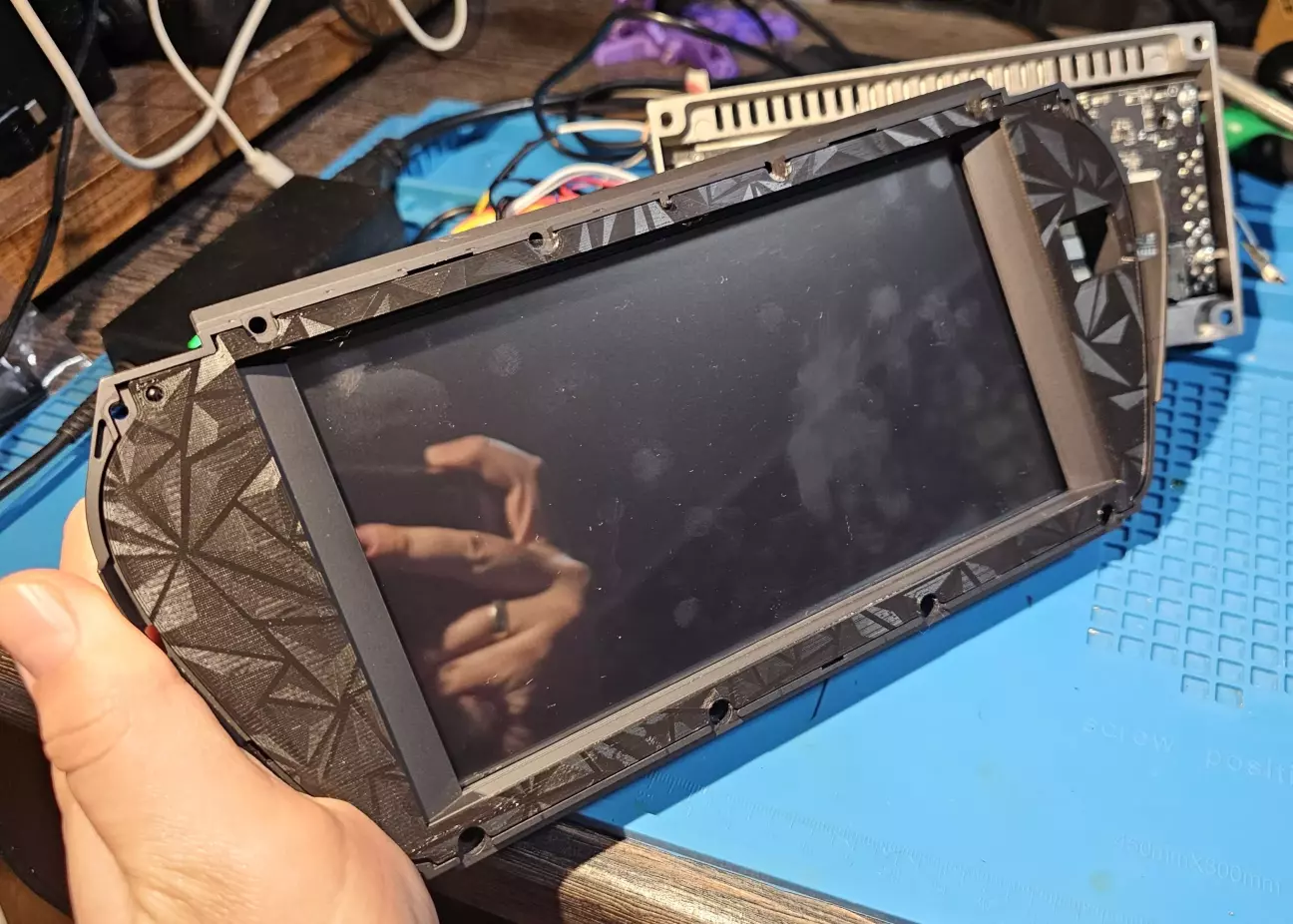

Її приклеїв на 2 сторонній скотч, хоча це було не обов'язково

Не обов'язково, бо її притискає козирьок, але зайвим не буде

На черзі вивід магнітоли окремо через подовжені шлейфи, підключення та налаштування YAMdroid для того щоб подружити штатню панель та джойстик з андроїдом.

Далі буде...
