Схема запобіжників і реле (1.8 рест 2016)

Великі запобіжники стандарт ATO

Малі запобіжники стандарт MINI

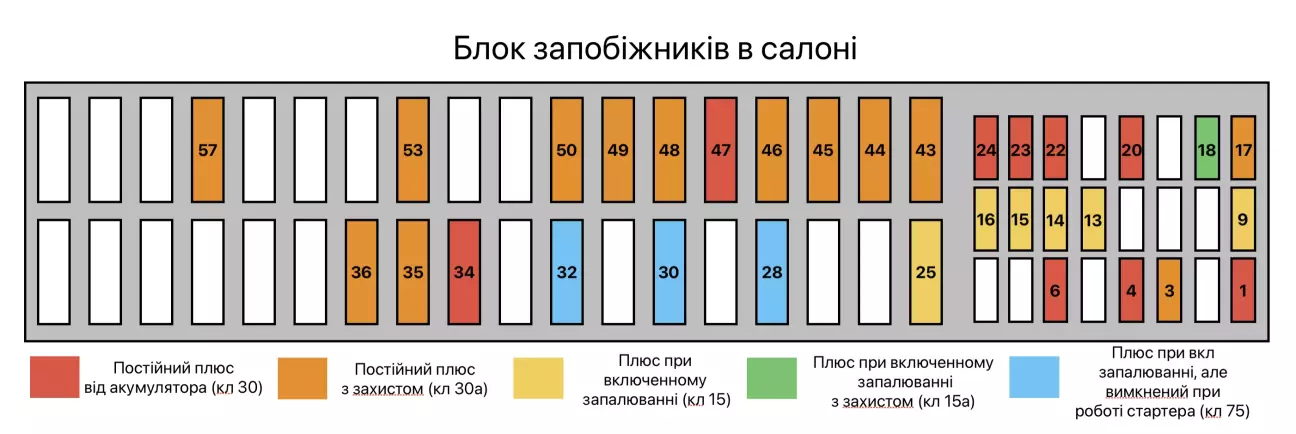

1 - (10A) Блок керування рульової колонки

3 - (5A) Панель приладів

4 - (10A) Годинник, кнопки аварійного виклику, компас, USB

6 - (10A) Ручка відкриття багажніка, камера заднього огладу

9 - (5A) Блок керування подушок безпеки, блок визначення зайнятості сидіння, контрольна лампа відключення подушки безпеки пасажира, реле клеми 15

13 - (10A) Дзеркало з автозатемненням, парктроніки, кнопки підігріву заднього сидіння, датчик високого тиску, адаптивний круїз контроль, клавіша TMPS, вимикач ліхтарів заднього ходу

14 - (10A) Панель приладів, датчик температури і рівня оливи, блок керування електропідсилювача керма, CAN шина, блок ABS

15 - (10A) Перемикач освітлення, діагностичний розʼєм, панель відкриття воріт гаража

16 - (10A) Блок керування двигуна, блок керування паливного насоса, реле стартера

17 - (10A) Сліпі зони, реле клеми 15

18 - (10А) Передня камера допоміжних систем, реле клеми 15

20 - (10A) Діагностичний розʼєм, датчик дощу і освітлення, клімат контроль, кнопка блокування багажного відділу

22 - (15A) Блок комфорту (BCM)

23 - (10A) Селектор і блок керування АКПП, реле старт/стоп, перемикач освітлення

24 - (10A) Безключовий доступ

25 - (10A) Селектор і блок керування DSG

28 - (10A) Підігрів форсунок омивача

30 - (20A) Прикурювачі, блок комфорту (BCM)

32 - (10A/40A) Реле компресора кондиціонера

34 - (30A) Блок керування підігріву задніх сидінь

35 - (10A) Блок керування рульової колонки, CAN шина

36 - (20A) Реле звукового сигналу

43 - (10A) Реле підігріву заднього скла, реле звукового сигналу

44 - (30A) Реле підігріву заднього скла

45 - (30A) Блок керування водійської двері

46 - (30A) Блок керування пасажирської двері

47 - (15A) Реле паливного насосу двигун 3.6

48 - (20A) Блок комфорту (BCM)

49 - (40A) Вентилятор приточного повітря

50 - (30A) Підігрів передніх сидінь

51 - (30A) Люк

53 - (30A) Блок комфорту (BCM)

57 - (20A) Магнітола, навігація

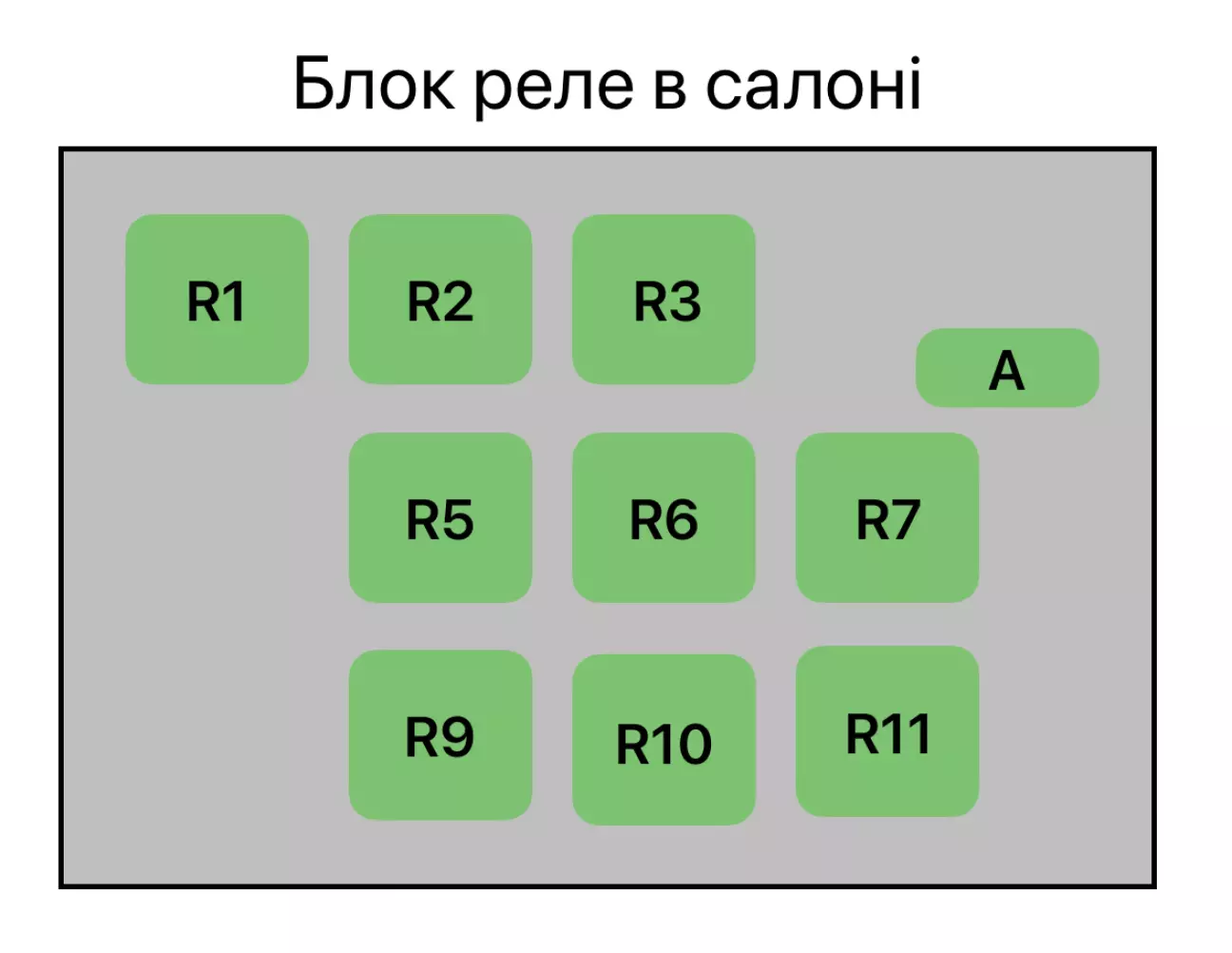

A - Термозапобіжник електро-моторів сидінь водія і пасажира

R1 - Реле живлення клеми 75

R2 - Реле стартера для автомобілей з Keyless Access

R3 - Реле стартера для автомобілей з віддаленим пуском

R5 - Реле обігріву заднього скла

R6 - Реле електромагнітної муфти

R7 - Реле стартера

R9 - Реле живлення клеми 15

R10 - Реле звукового сигналу

R11 - Реле паливного насосу

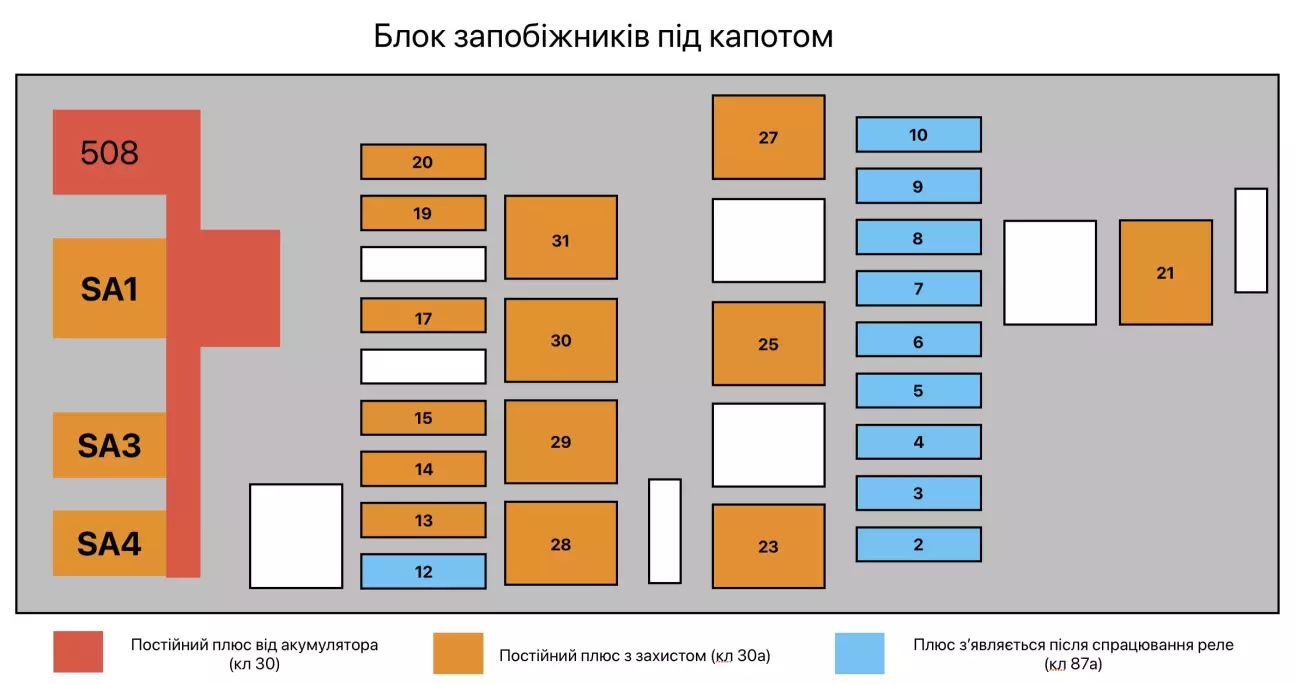

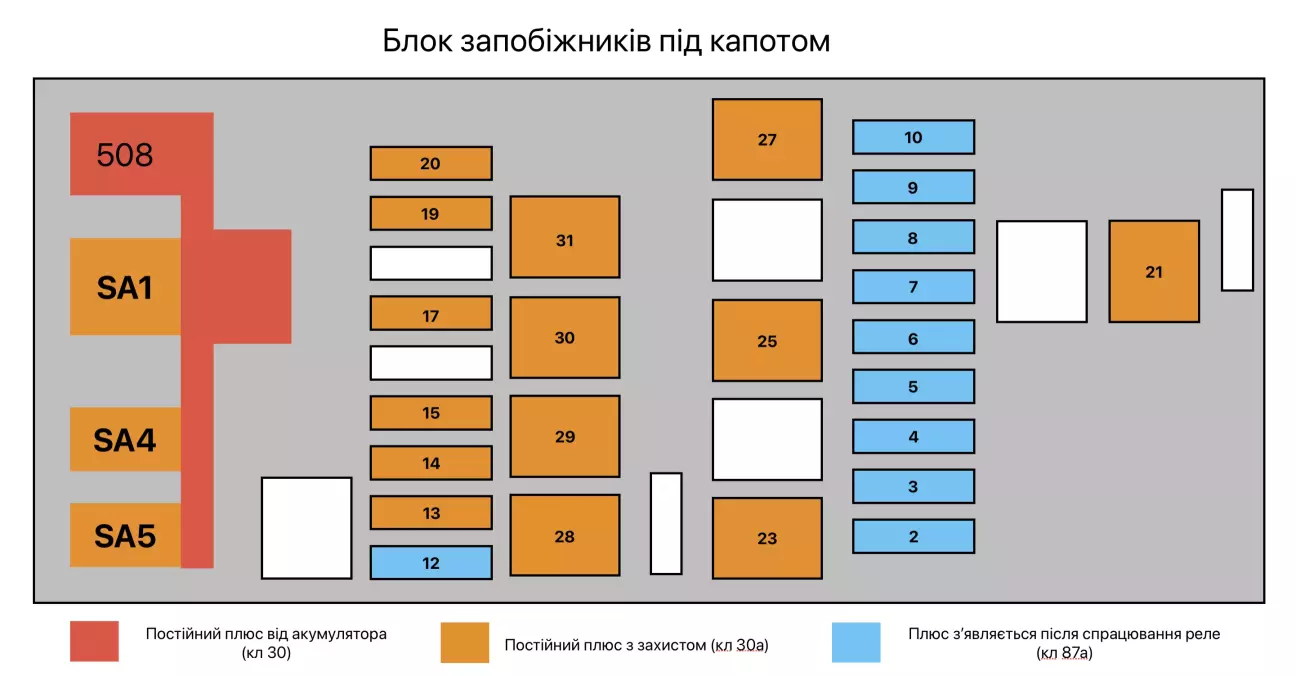

508 - Стартер

SA1 - (200A) Генератор, регулятор напруги

SA3 - (80A) Блок керування підсилювача керма

SA4 - (80A) Блок запобіжників в салоні

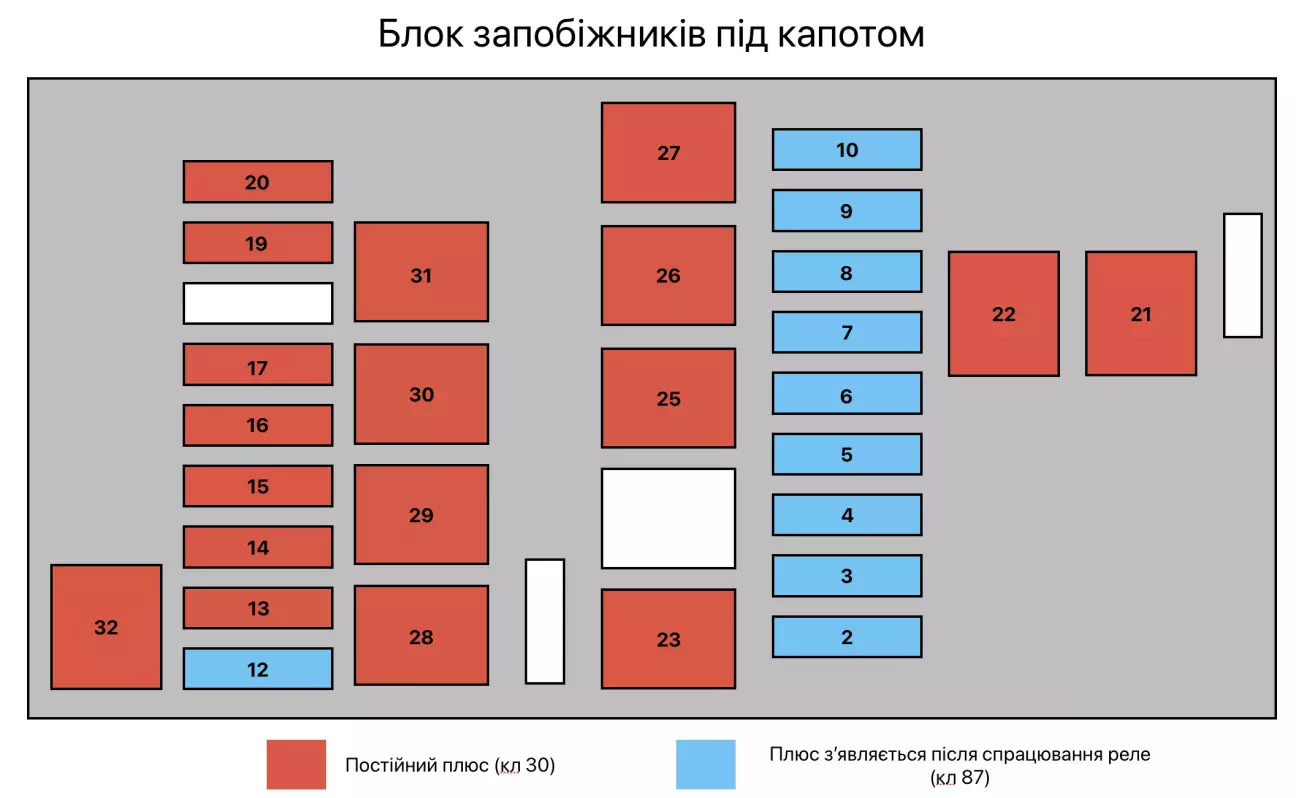

2 - (20A/30A) Блок керування двигуна

3 - (5A) Реле вентилятора радіатора, реле нагріву, реле циркулярного насосу, реле вторинного повітря

4 - (15А) Лямбда зонди 1 до і після каталізатора, датчик NOx

5 - (5A/10A) Розходомір повітря, датчик температури антифризу, система подачі вторинного повітря, блок керування вентиляції паливного баку

6 - (10A/15A)  Лямбда зонд 2, блок керування вентиляції паливного баку

7 - (10A/30A) Катушки запалення

8 - (10A) Дросельна заслонка, датчик тиску вторинного повітря

9 - (10A) Клапан заслонок впускних клапанів

10 - (5A) Вимикач стоп-сигналів

12 - (15A) Циркуляційний насос охолоджувальної рідини

13 - (30A) Магнітола і навігація

14 - (10A) Блок керування двигуна, реле двірників

15 - (30A) Блок ABS

17 - (15A) Блок керування DSG/АКПП

19 - (5A) Блок комфорту (BCM)

20 - (30A) Мотор двірників

21 - (50A) Електро насос вторинного повітря

23 - (40A) Реле клеми 75

25 - (40A) Реле клеми 15

27 - (50A) Вентилятор радіатора

28 - (40A) Блок комфорту (BCM)

29 - (40A) Блок комфорту (BCM)

30 - (40A) Блок ABS

31 - (40A) Підсилювач аудіосистеми

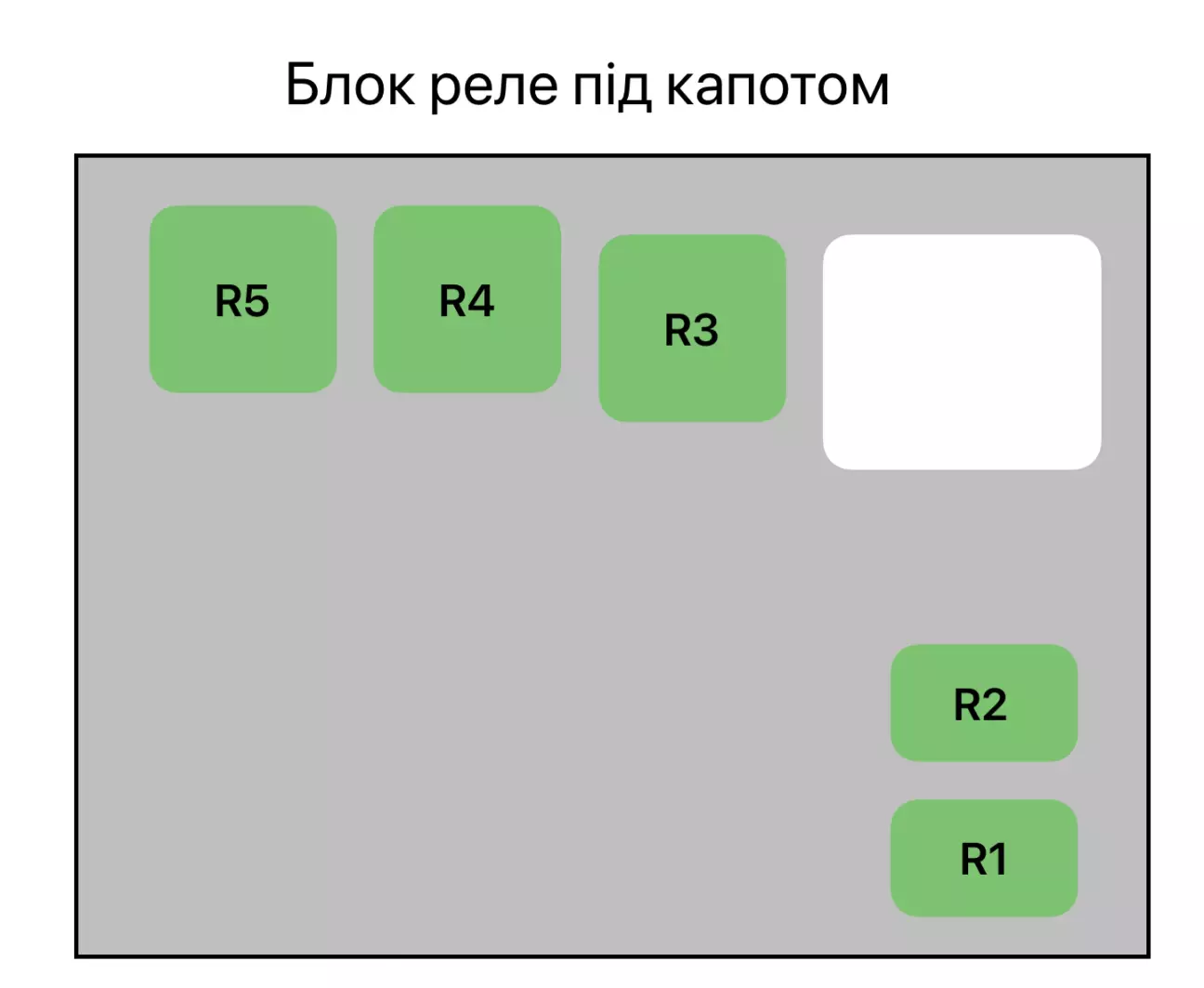

R1 - Реле мотора 1 двірників

R2 - Реле мотора 2 двірників

R3 - Головне реле

R4 - Реле електронних компонентів двигуна

R5 - Реле насоса вторинного повітря
