Focal ЧАСТИНА 2

Всім доброго вечора)

Продовжую встановлення аудіо системи від компанії Focal.

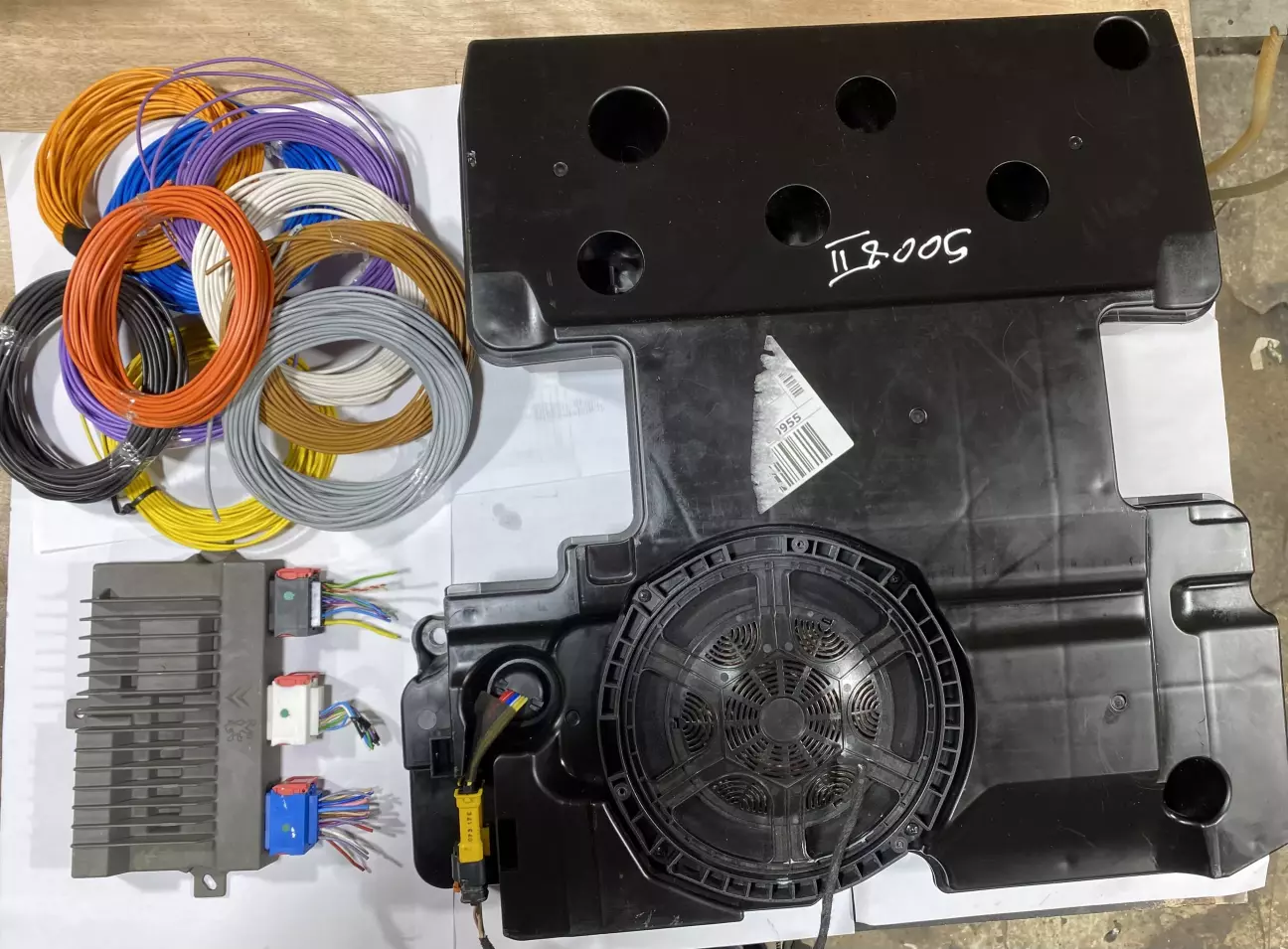

Нарешті мені доїхав з Польщі підсилювач і сам сабуфер)

Далі діло за схемою підключення, треба зробити проводку і прокласти її в штатні місця як це задумав завод виробник.

Нам потрібно приблизно 160м проводу, так це не опечатка проводу дійсно треба так багато!!!!!!

Для підключення НЧ динаміків і саба та центрального динаміка я взяв провід 2.5мм/кв, для підключення ВЧ динаміків 1.5мм/кв, маса і + 4.0мм/кв все інше 0.75мм/кв

Всі провода які йдуть в тунель до блоку NAC я брав по 6м від точки встановлення підсилювача, + провід 6,5м, ВЧ перед лівий 7м, ВЧ задній лівий 9м

Підсилювач брав з фішками бо окремо вони коштують як збитий літак і ще попробуй знайди!

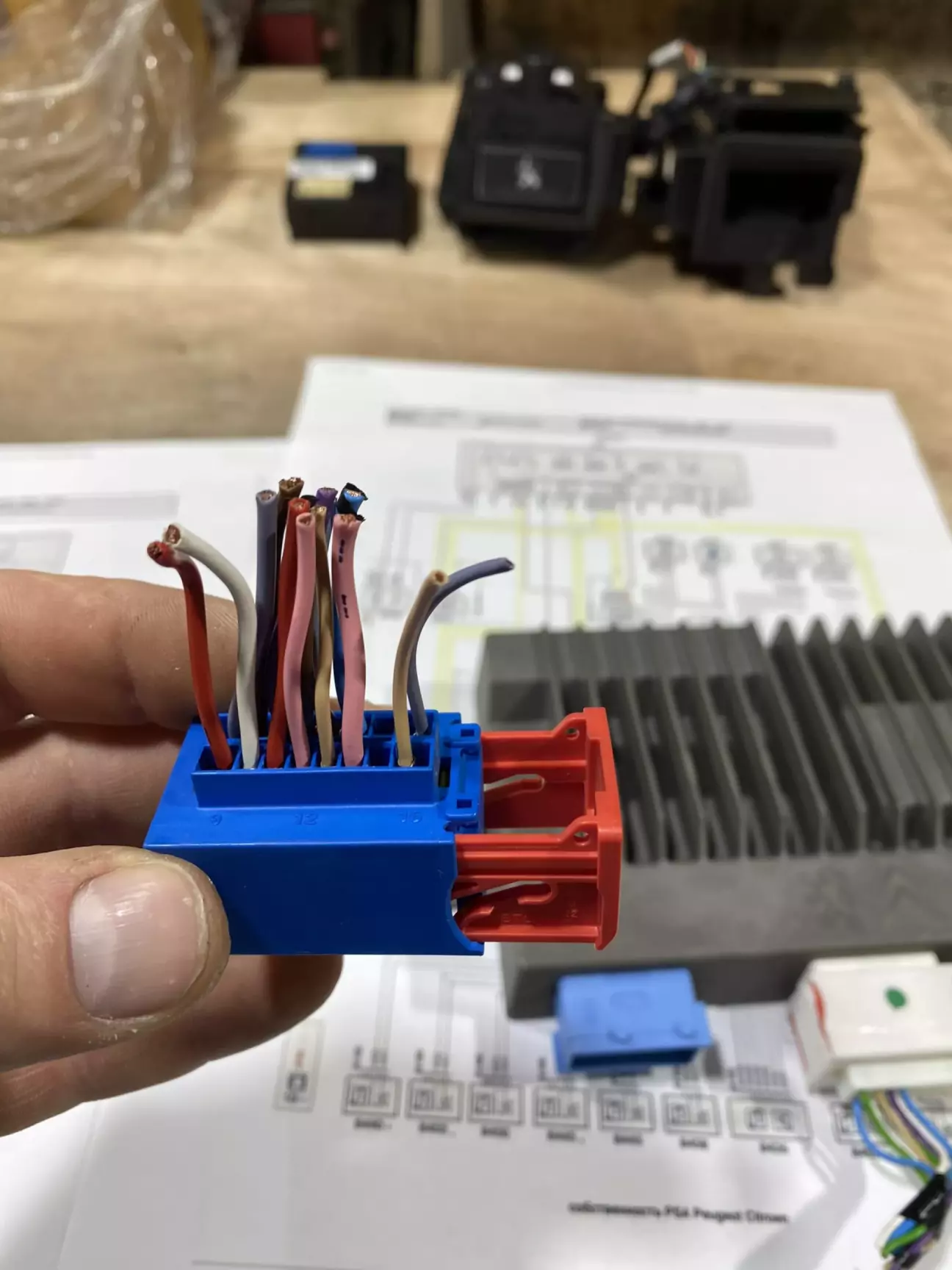

Ну а далі все по схемі підключення, перше розпіновуємо фішки і начинаємо відміряти довжини кабеля до всіх динаміків щоб зробити нову косу проводки.

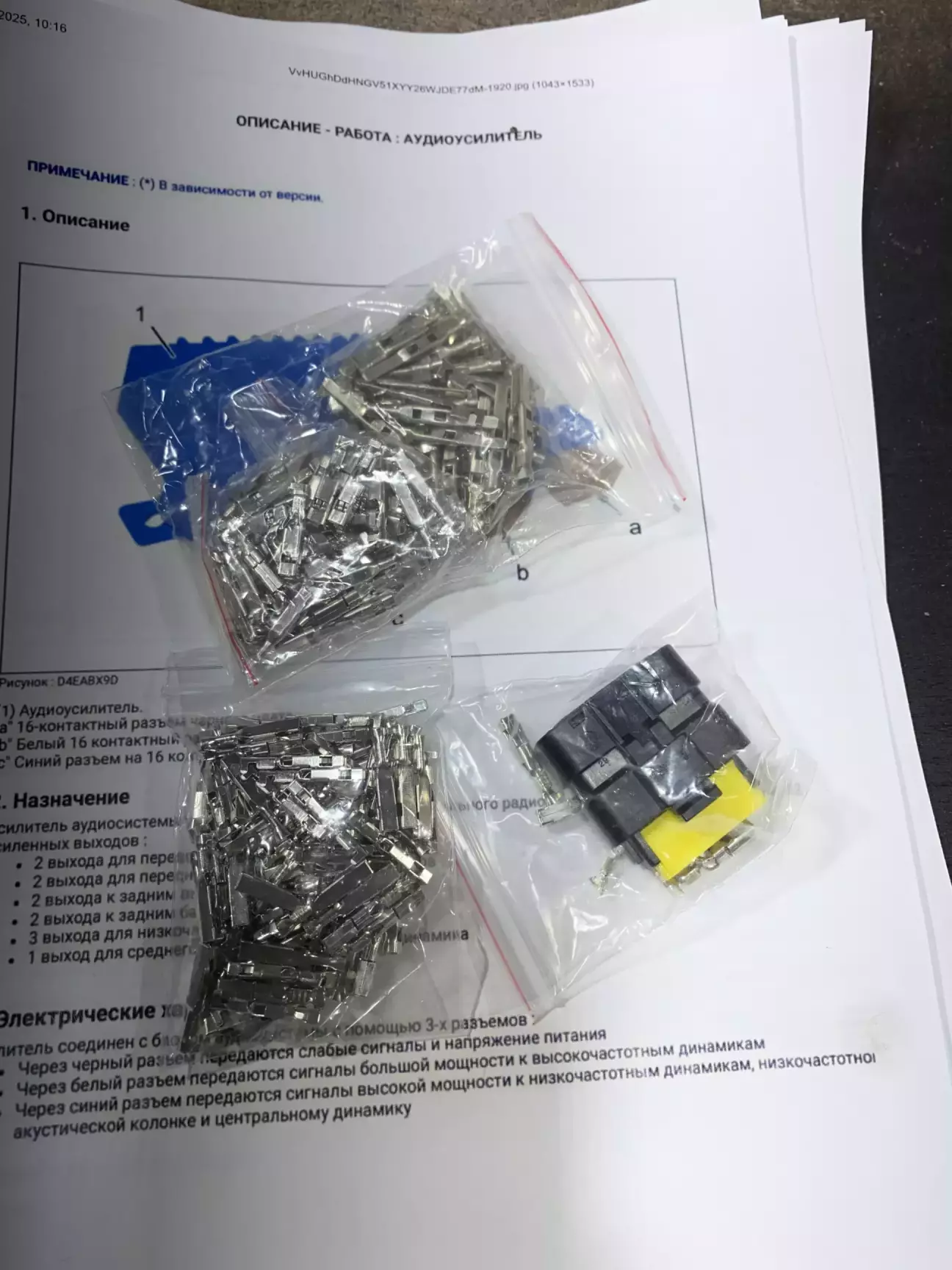

Ще нам потрібні піни для цього всього діла та фішка підключення самого саба.

Малі 211CC2S1160P

Великі 211CC3S1160P

Брав з запасом по 100шт

Фішка саба звичайна пижовська на 6 контактів.

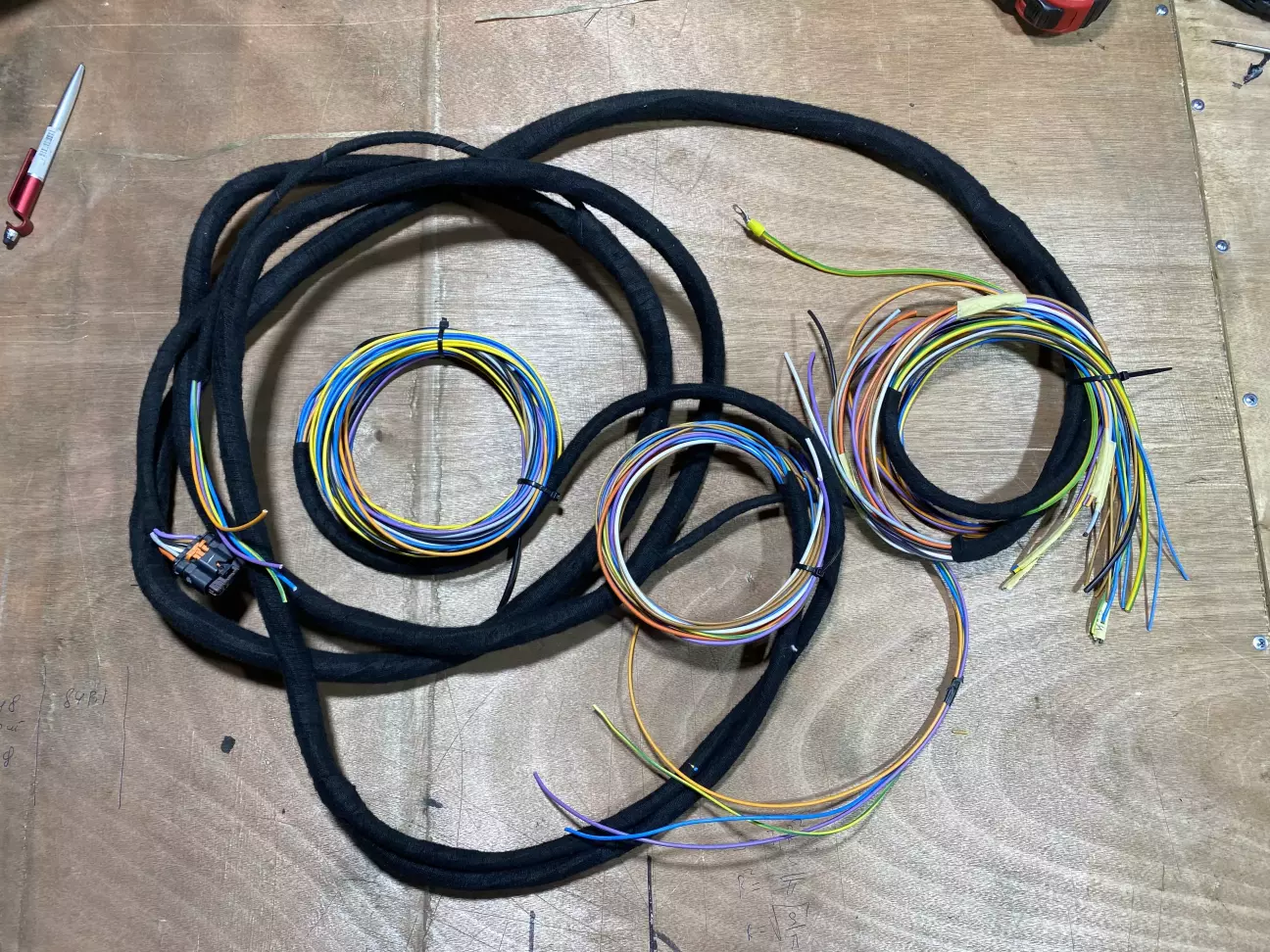

3 вечори і проводка готова)

Тепер стосовно обжиму клем, дуже не просто було знайти відповідну матрицю щоб гарно і саме головне якісно пообжимати проводи! Но я справився, зверху я знизу завод.

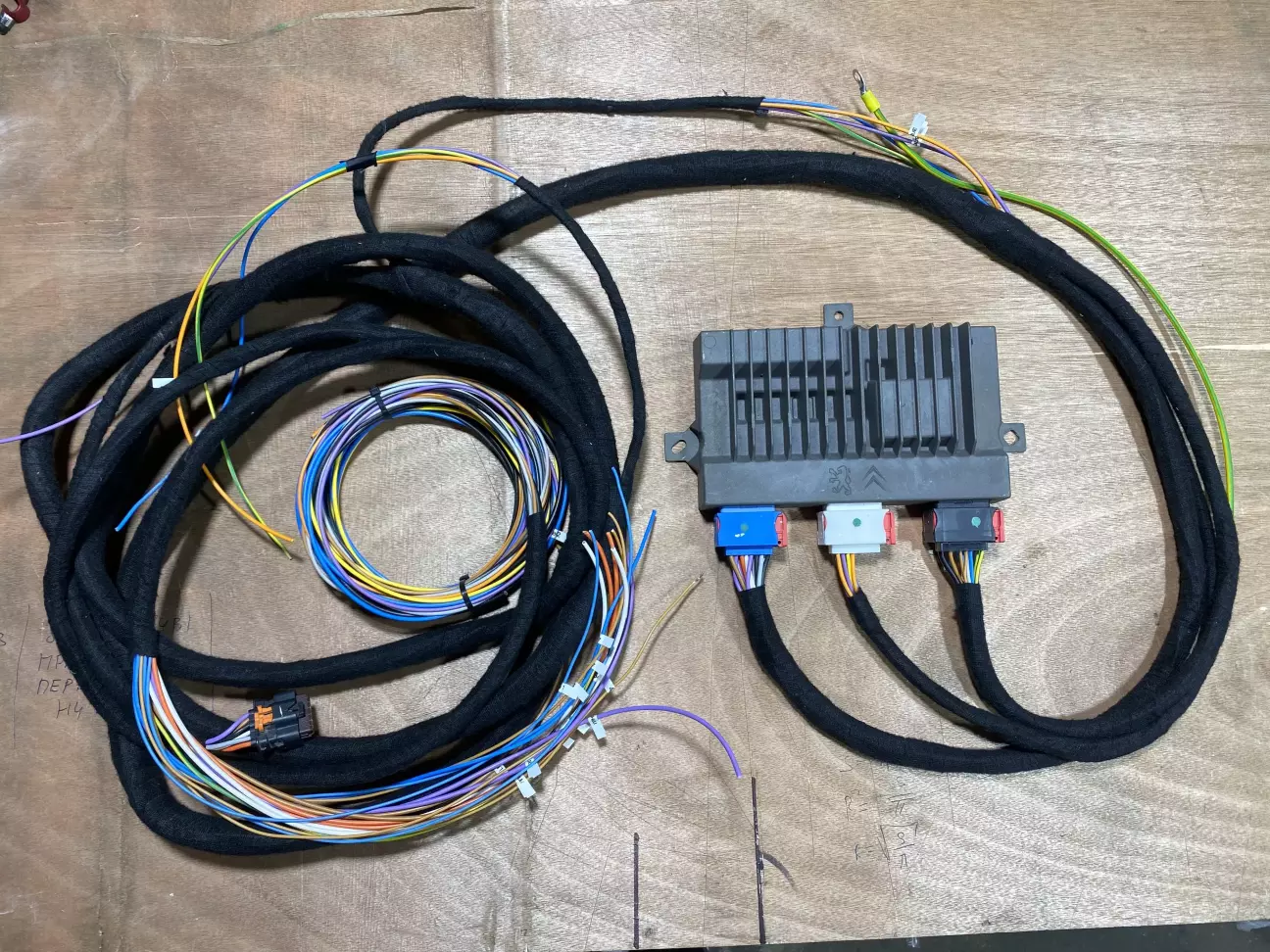

Ще пару вечорів і фішки розміновані а кінці кабелів промарковані.

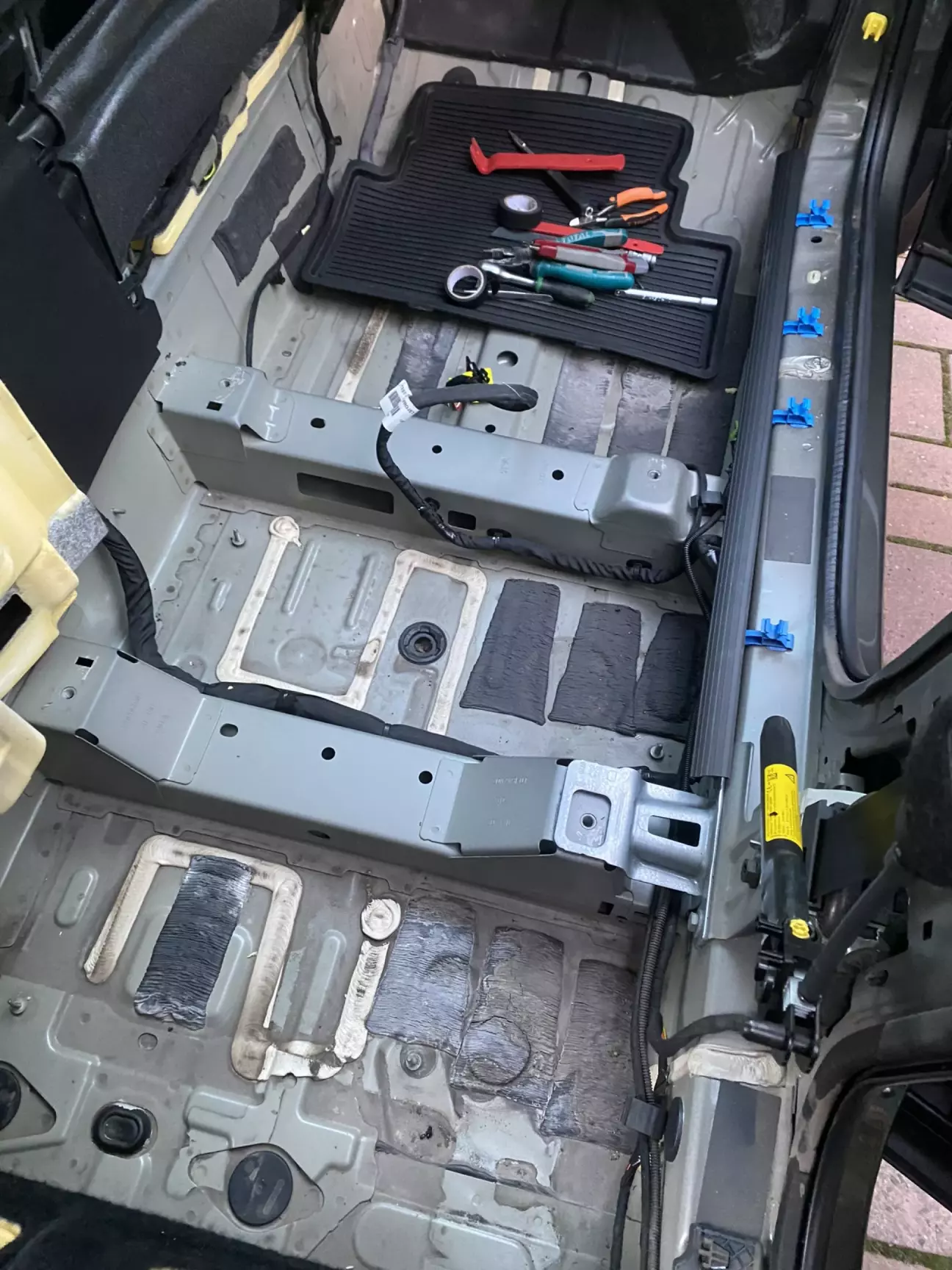

Далі нам потрібно встановити сам сабуфер. Тут діло затягнулося, розібрав салон я за пару годин.

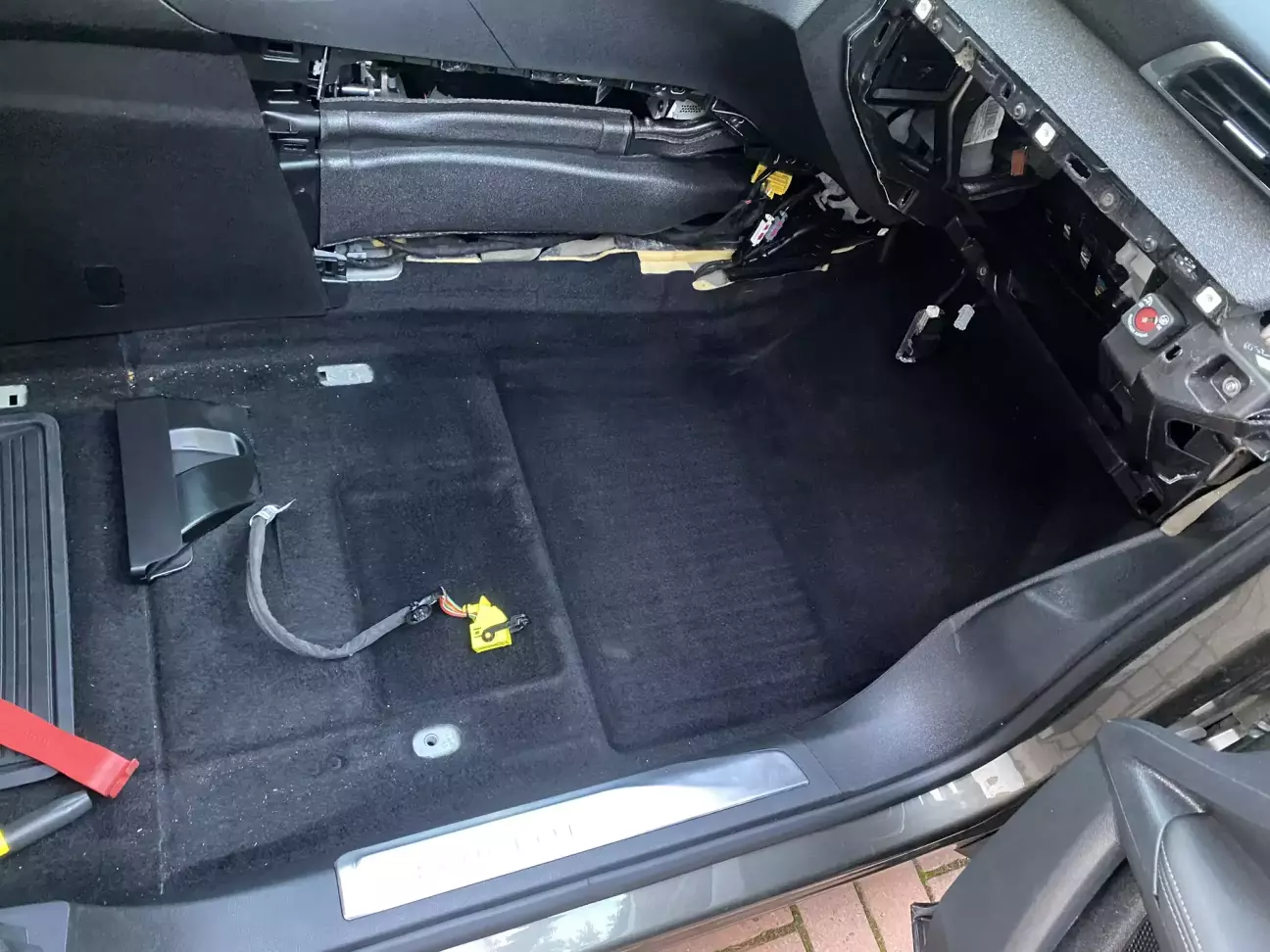

Саб поставив за 10хв там все просто стає на рідні шпильки які вже привернені до днища так тішився що навіть фотки не зробив, а потім навчалося довге і нудне підрізання паралону самого карпеду тут права на помилку немає і це затягнулося ще на пару вечорів(

Заодно приклеїв віброізоляцію, та трохи навів порядок. На цьому етапі робота закінчена, далі залишилося все підключити - можна сказати саме складне вже позаду)

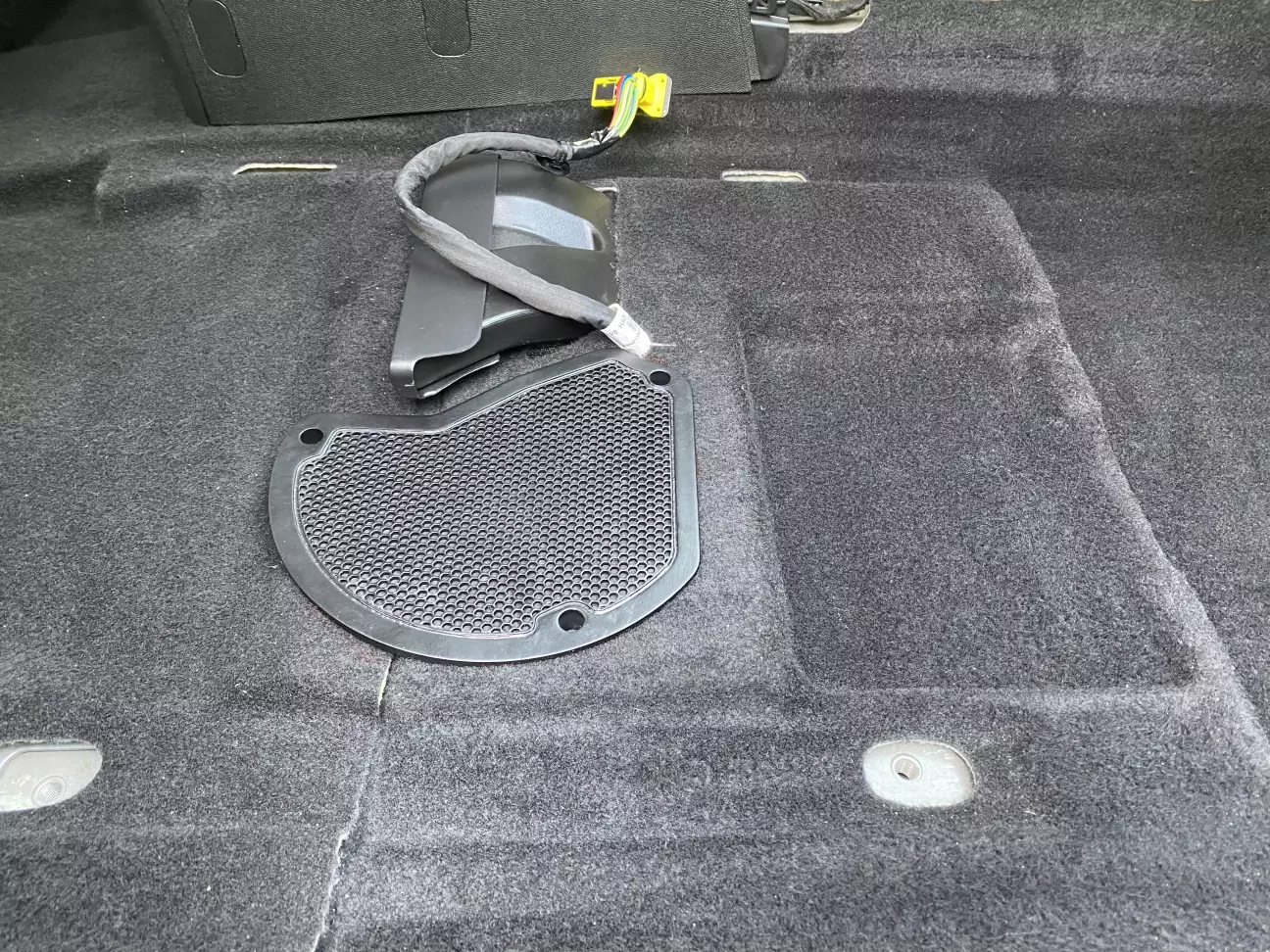

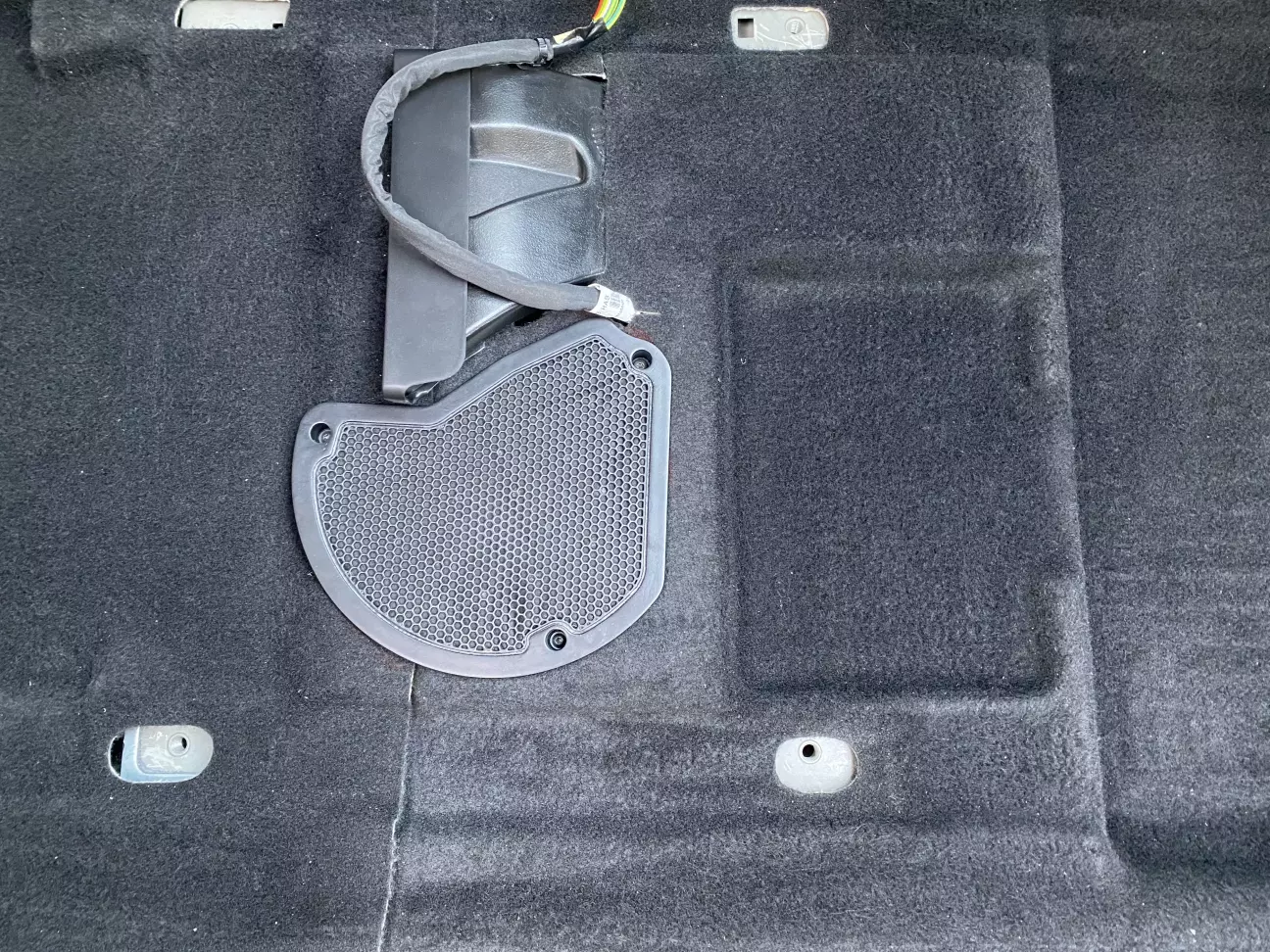

Ну і фінальна фотка з встановленим сабом і декоративною решіточкою.

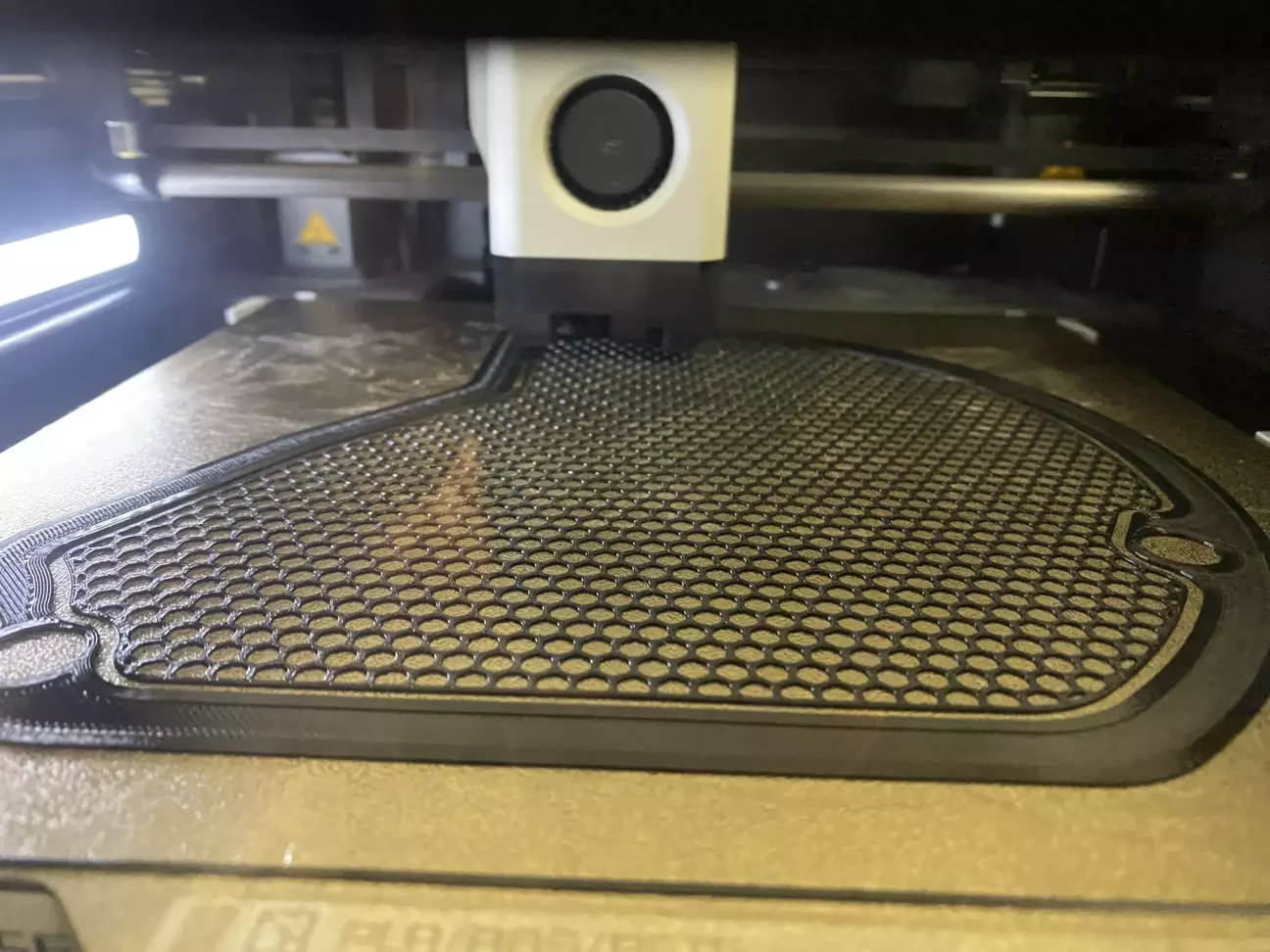

Стосовно цієї решітки - не так легко купити саб з знею точніше легко, але ціна тоді 7к+, я поступив інакше саб, знайшов за 2500, а от решітку змоделював і надрукував, добре що є звідки розміри зняти)

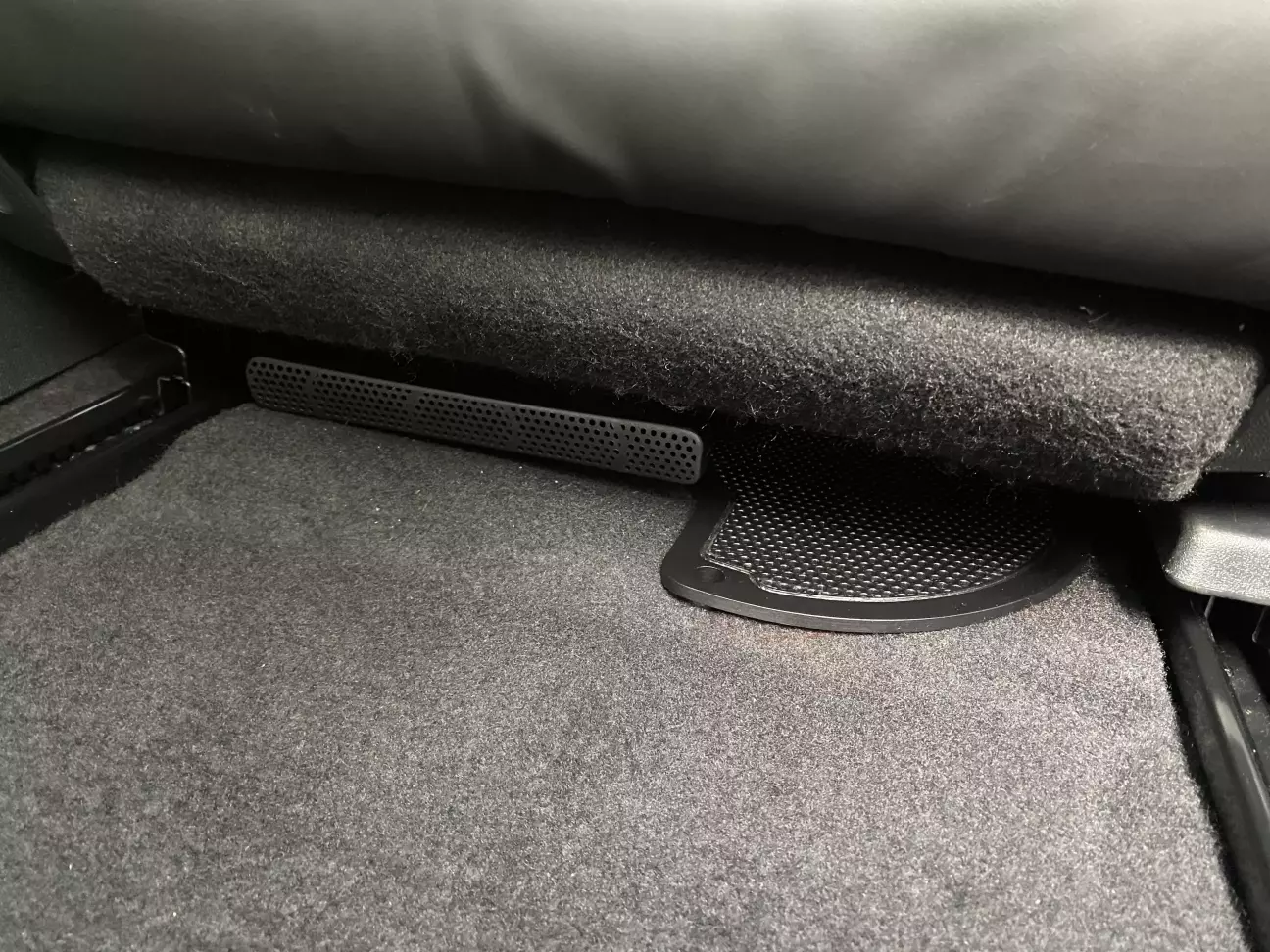

І фотка вже з сидінням з заду, коли крісло максимально під’їхало вперед.

Коли сидіння в нормальному положенні то нічого невидно.

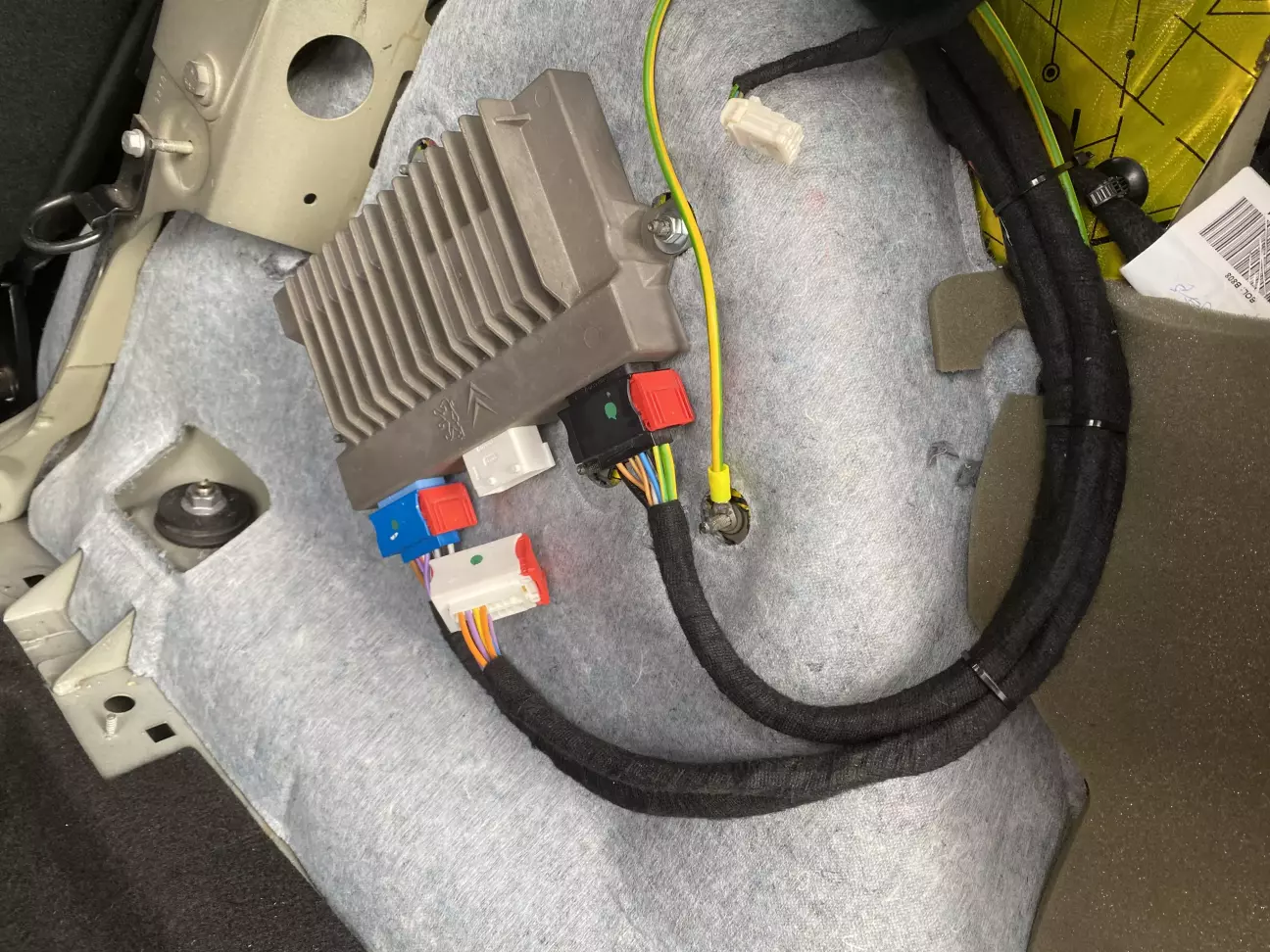

Сам усь тоже вже на своєму законному місці)

Вроді нічого не забув!!!
