Встановлення китайський led фар замість штатних галогенових

При пошуку інформації про підключення китайських led фар, так само як і у випадку з ПТФ, я зіштовхнувся що немає вичерпної інформації про підключення і програмування. В пости як зазвичай, відігнав до Степана він все зробив, або я поставив на СТО поправили параметрію. На деяких відео взагалі розповідають що треба протягувати дроти від BCM для ДХО, але це люта маячня, бо китайські фари навіть не мають окремого входу ДХО і штатної проводки більш ніж достатньо. Єдине що необхідно зробити це перепінувати подовжувачі що йдуть в комплекті і поправити параметрію світла. Тож ось інструкція як поставити фари.

Для виконання робіт потрібні:

• Кабель VCP з програмою (китайський підійде)
• Програма VAG helper (для редагування параметрії світла - відомий 18 байт)

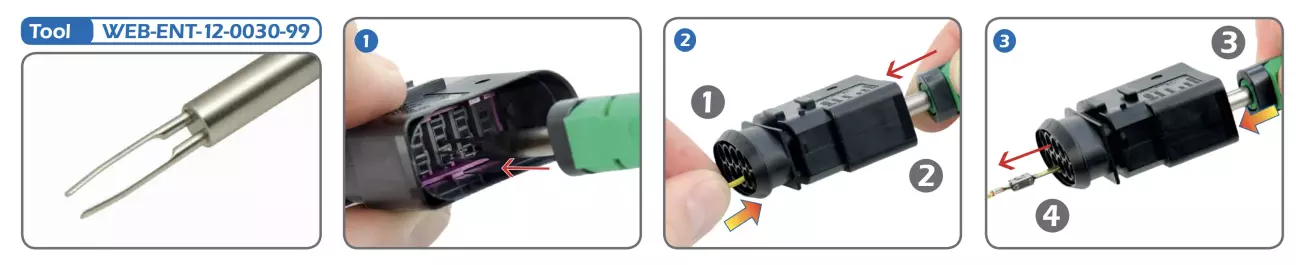

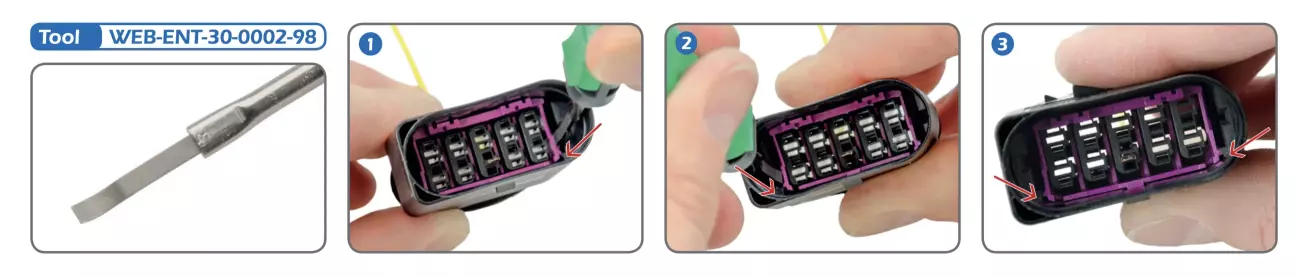

• Ключі для розпінування розʼєма
• Ключі і викрутки для демонтажу фар і бампера
• Малярний скотч або пілвка для захисту крила і фари

Робота по заміні:

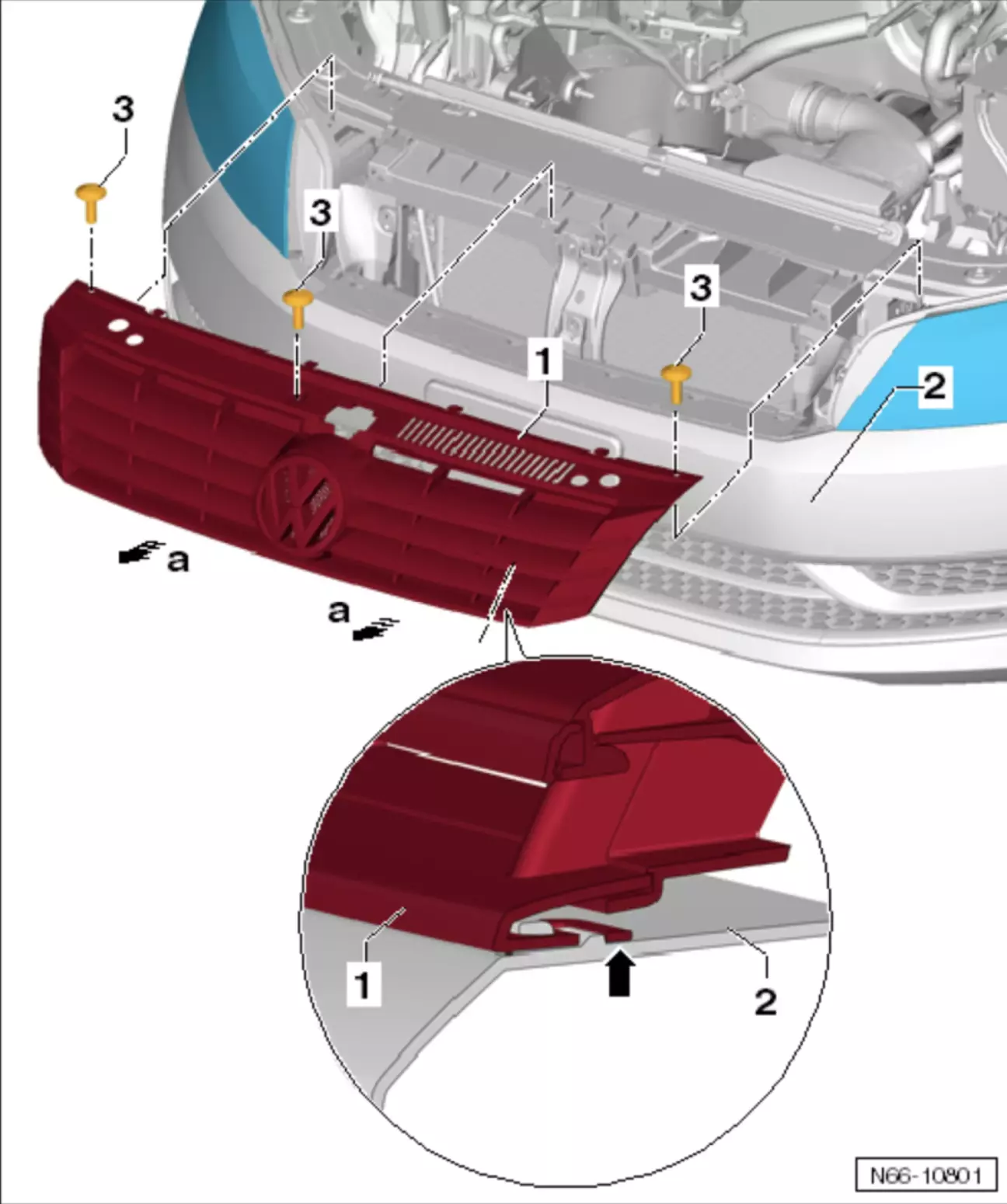

1. Зняти решітку радіатора

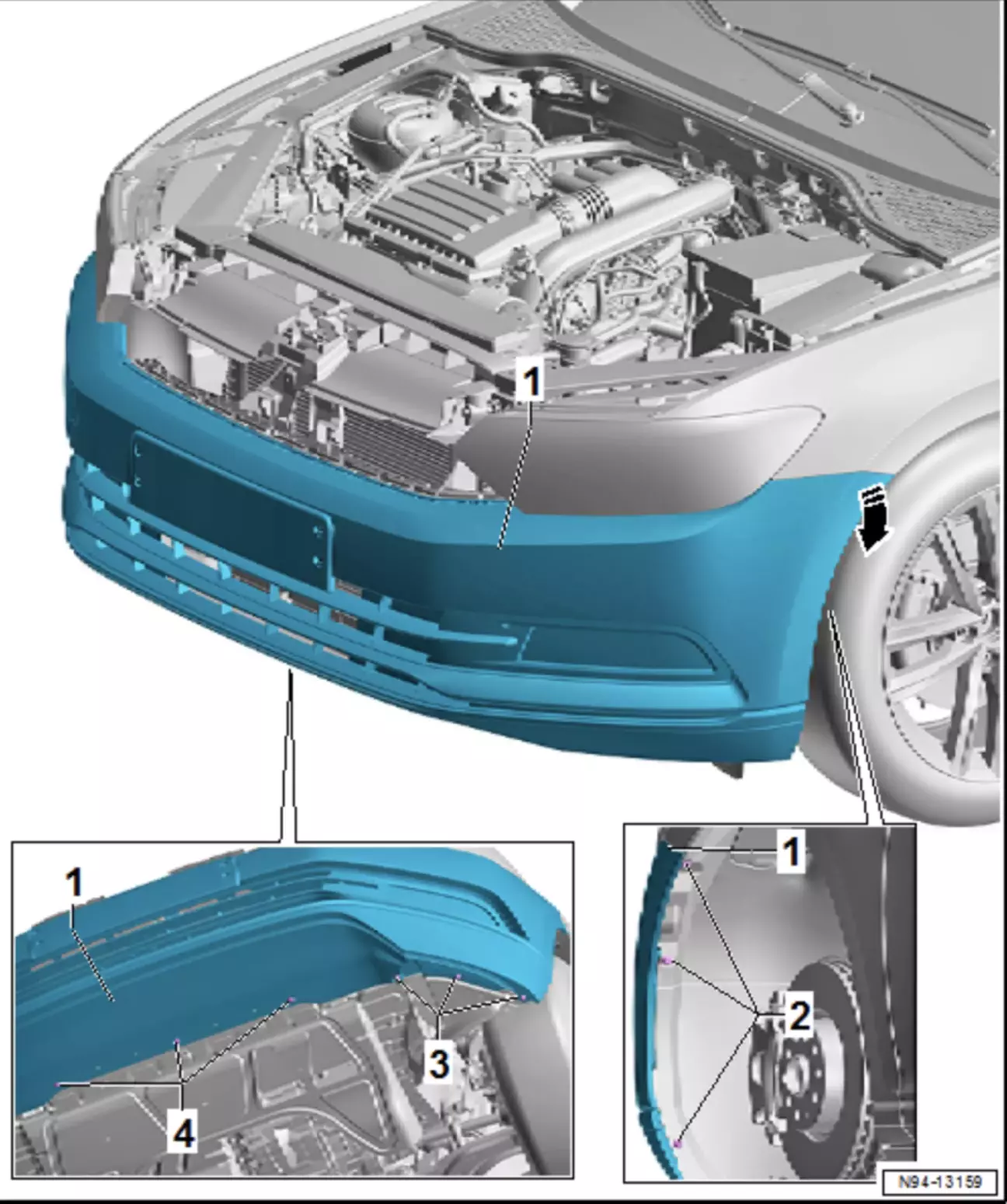

2. Зняти бампер (або приспустити, щоб був доступ до кріплення фар)

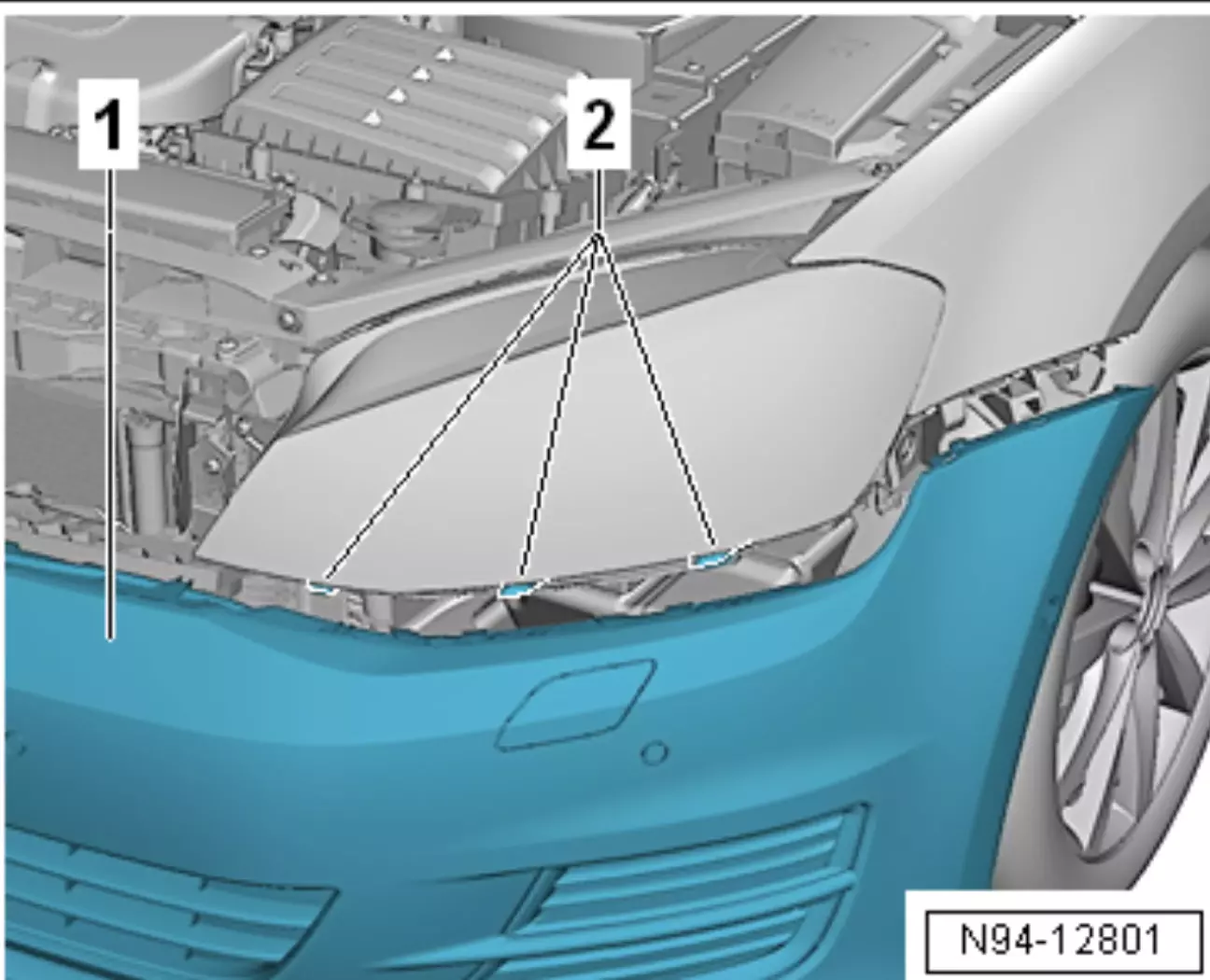

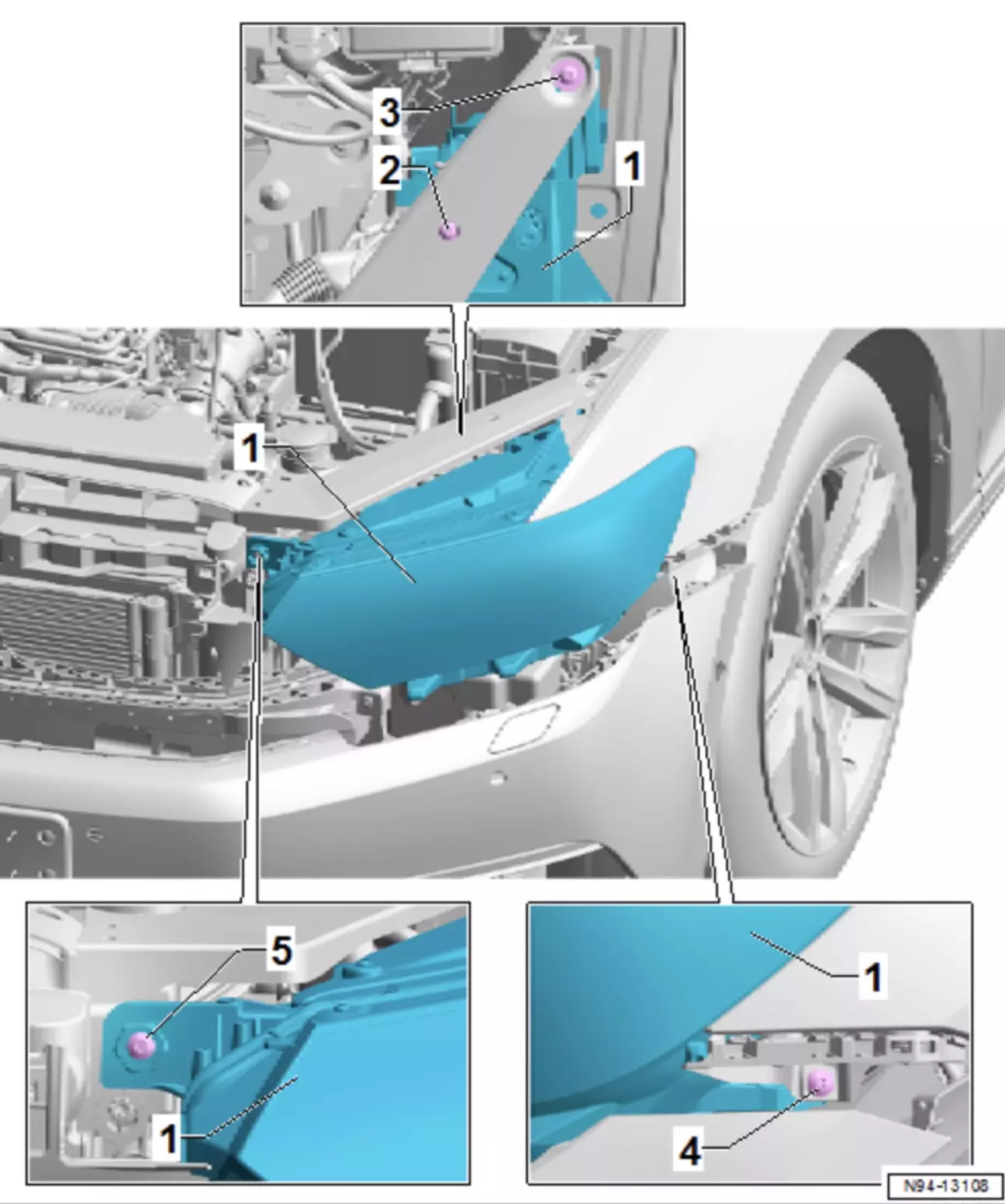

3. Зняти фари

4. Перепінуйте перехідник фари :

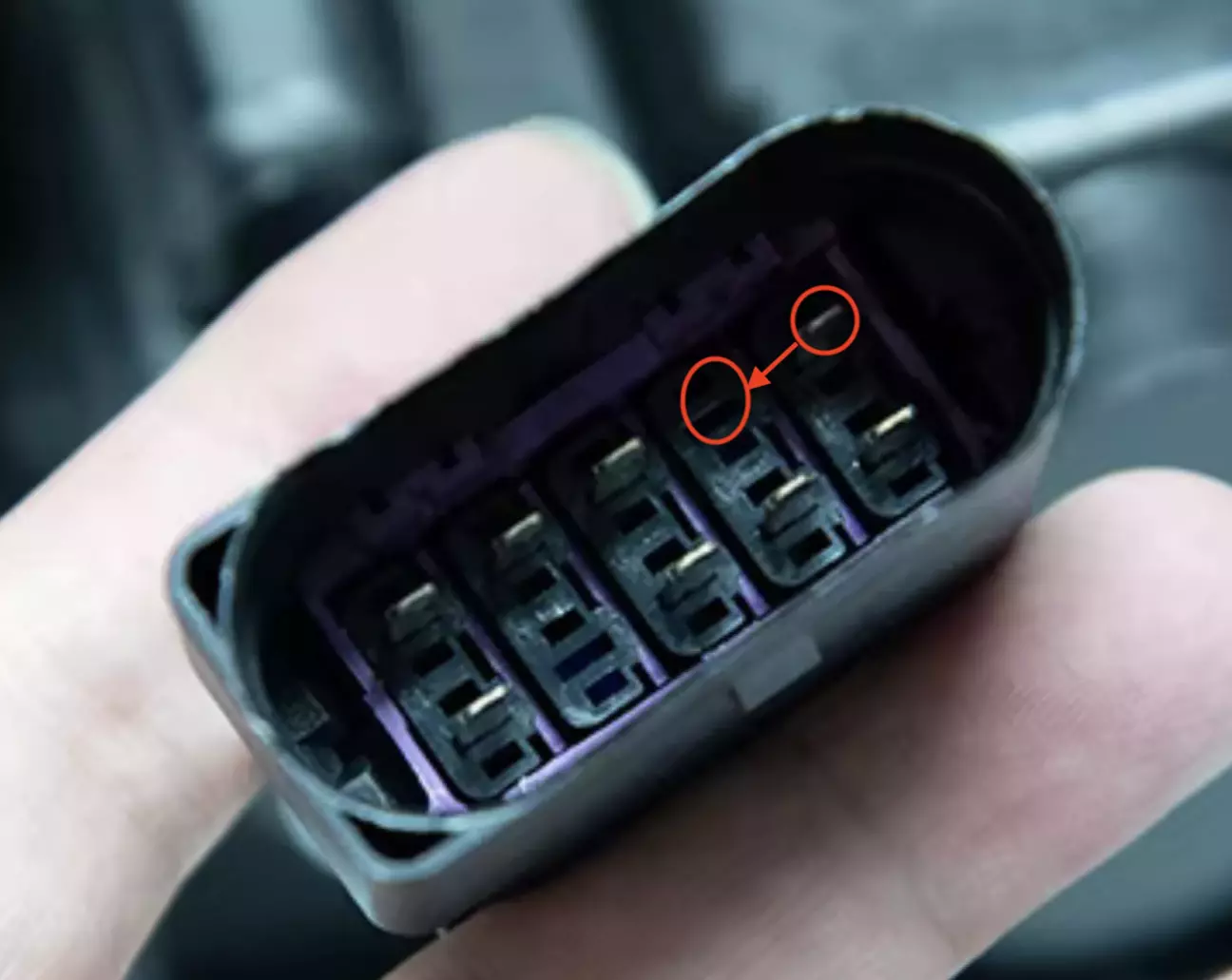

Так це все що треба зробити, на обох фарах в перехіднику перепінувати 9 пін в 7ий.

5. Встановіть нові фари у зворотному порядку

Далі потрібно виправити параметрію світла 18 байт:

1. В програмі VCP:

• Перейти в "Сервисные процедуры"
• В "Moduly" обрати "Apps"
• Відкрити "Программирование выходов BCM платформа PQ35"
• Натиснути "Чтение данных"
• Після натиснути "Записать в файл"
• Після створення файлу закрити програму

2. В програмі Vag helper (цей крок не обовʼязковий якщо використати вже готову параметрію з цього посту):

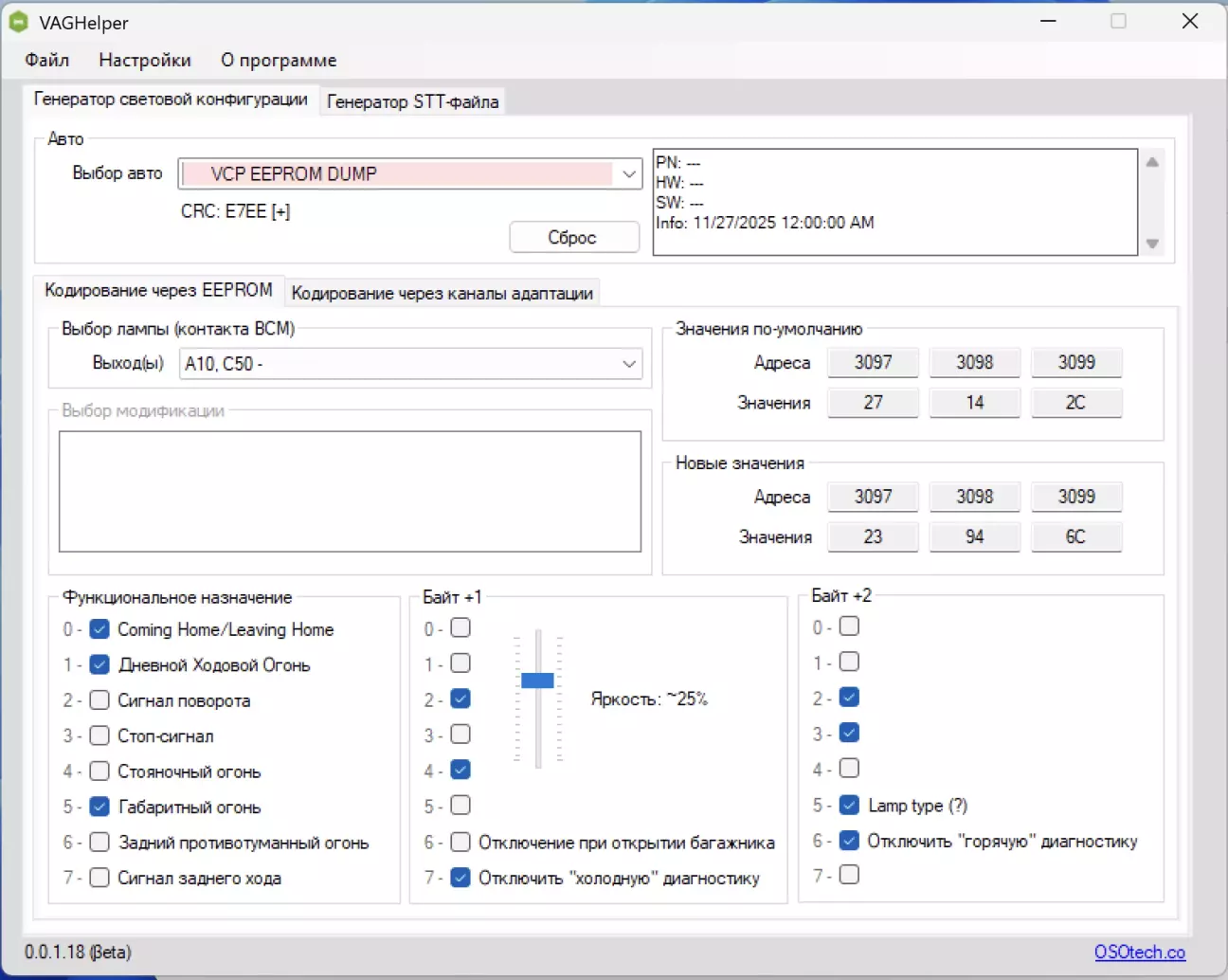

• Відкрити bcm файл створений через VCP

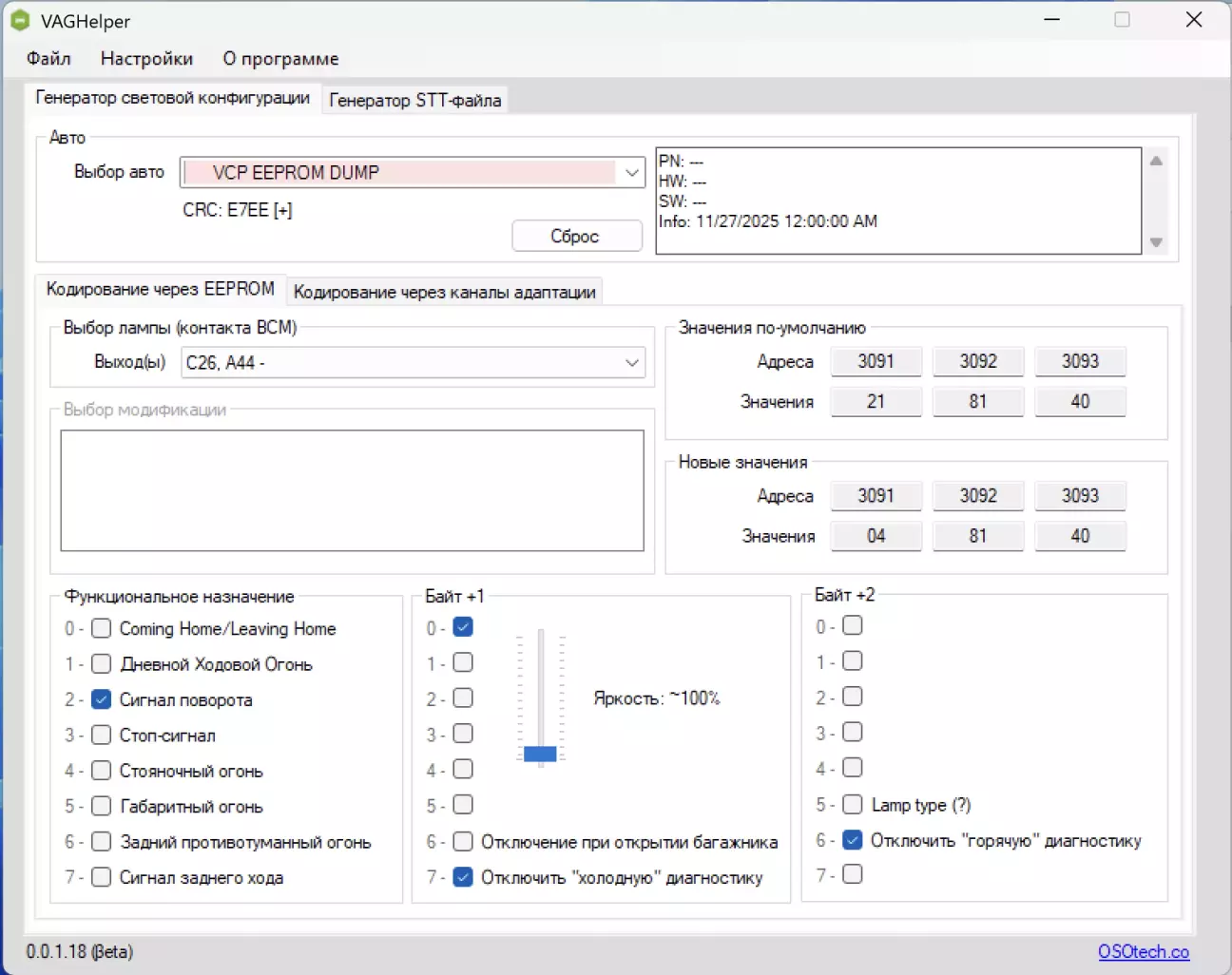

• Обрати "Выходы A10, C50"
• Зняти галочку "Сигнал поворота"
• Відключити гарячу і холодну діагностики
• Обрати "Выходы С26, A44"
• Зняти галочки "Coming Home/Living Home" і "Габаритный огонь"
• Поставити галочку "Сигнал поворота"
•

  Зберегти новий файл

3. В програмі VCP:

• Перейти в "Сервисные процедуры"
• В "Moduly" обрати "Apps"
• Відкрити "Программирование выходов BCM платформа PQ35"
• Натиснути "Чтение данных"
• Натиснути "Читать из файла"
• Обрати bcm файл створений в Vag helper
• Натиснути "Запись данных"
• Після запису закрити програму

Вітаю робота по заміні фар виконана😃 Посилання на програми не даю так як вони і так є в інтернеті)

Бонус:

Китайські фари йдуть з електрокоректором і за бажання його можна під'єднати, схеми підключення в інтернеті як завжди немає, тому прийшлося вивчати elsa. Більш детально розпишу якщо знайдеться номер відповідної частини регулятора)))) Активовувати нічого не потрібно тому, що регулятор незалежний від блоку BCM

Для підключення нам потрібні:

1. Регулятор 6RD941333A (з червоною підсвіткою, з якогось POLO) і його відповідна частина (нажаль номер не знайшов)

2. Піни невідомого розʼєму перемикача

3. Піни розʼєму фар N90684405 - 6шт.

4. Клеми під болт для маси - 2шт.

5. Дріт 0.5 мм²

Схема підключення текстова:

На фарах

Пін 1 - запобіжник 15 (10A) в салоні
Пін 2 - Пін 5 регулятора
Пін 3 - мінус

Регулятор

Пін 2 - пін 10 регулятора світла або пін 51 білого розʼєму BCM
Пін 6 - мінус підсвітки
Пін 3 - мінус коректора
Пін 4 - запобіжник 15 (10A) в салоні або пін 4 регулятора світла
Пін 5 - під капот піни 2 фар
