Варіант ремонту ELV Touareg GP 7L

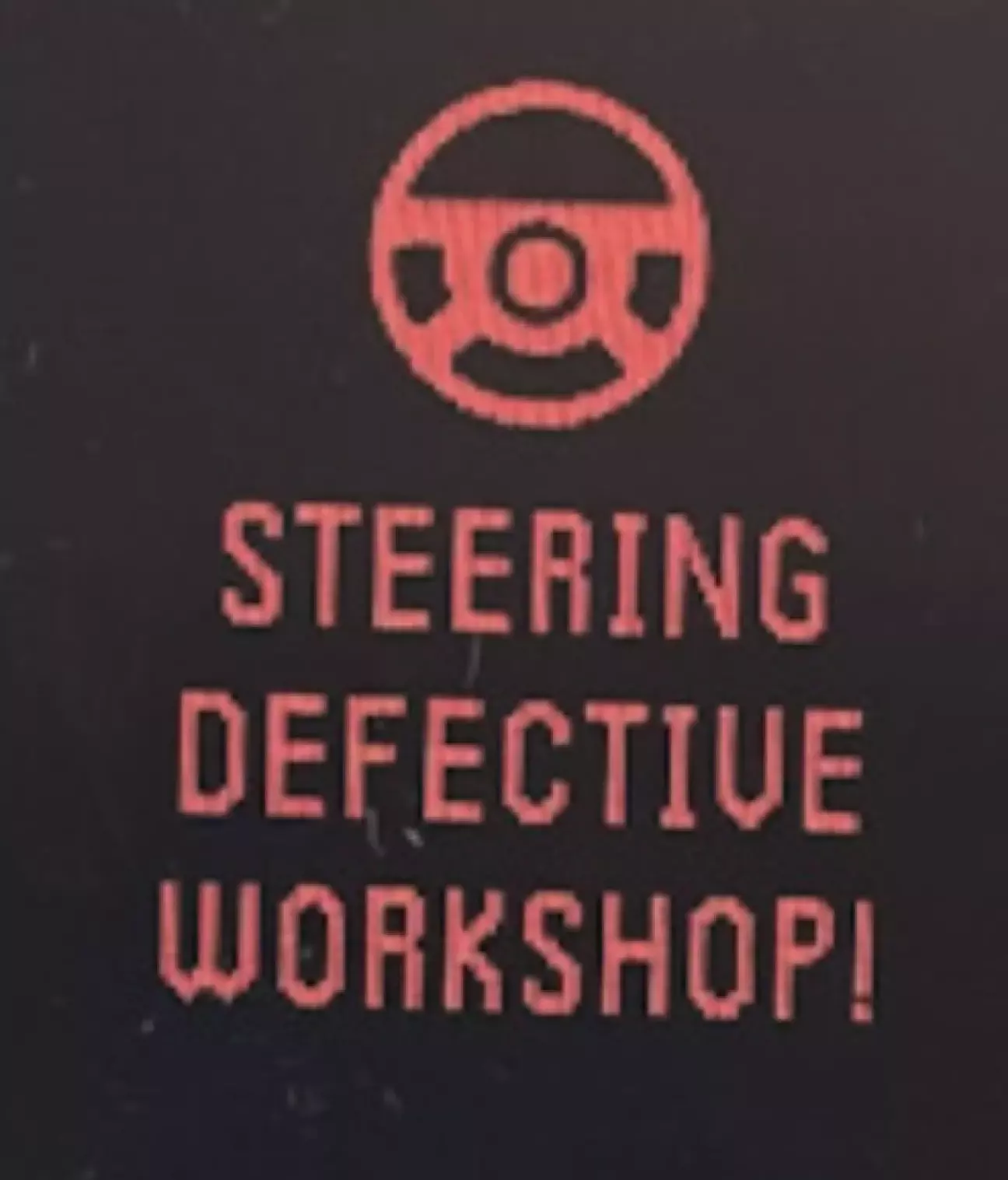

Рано чи пізно власники німецьких авто стикаються з поломкою цієї курво-мамкової запчастини під назвою ELV(Elektrische Lenkungsverriegelung), що по нашинському буде звучати як Електричне Блокування Керма.

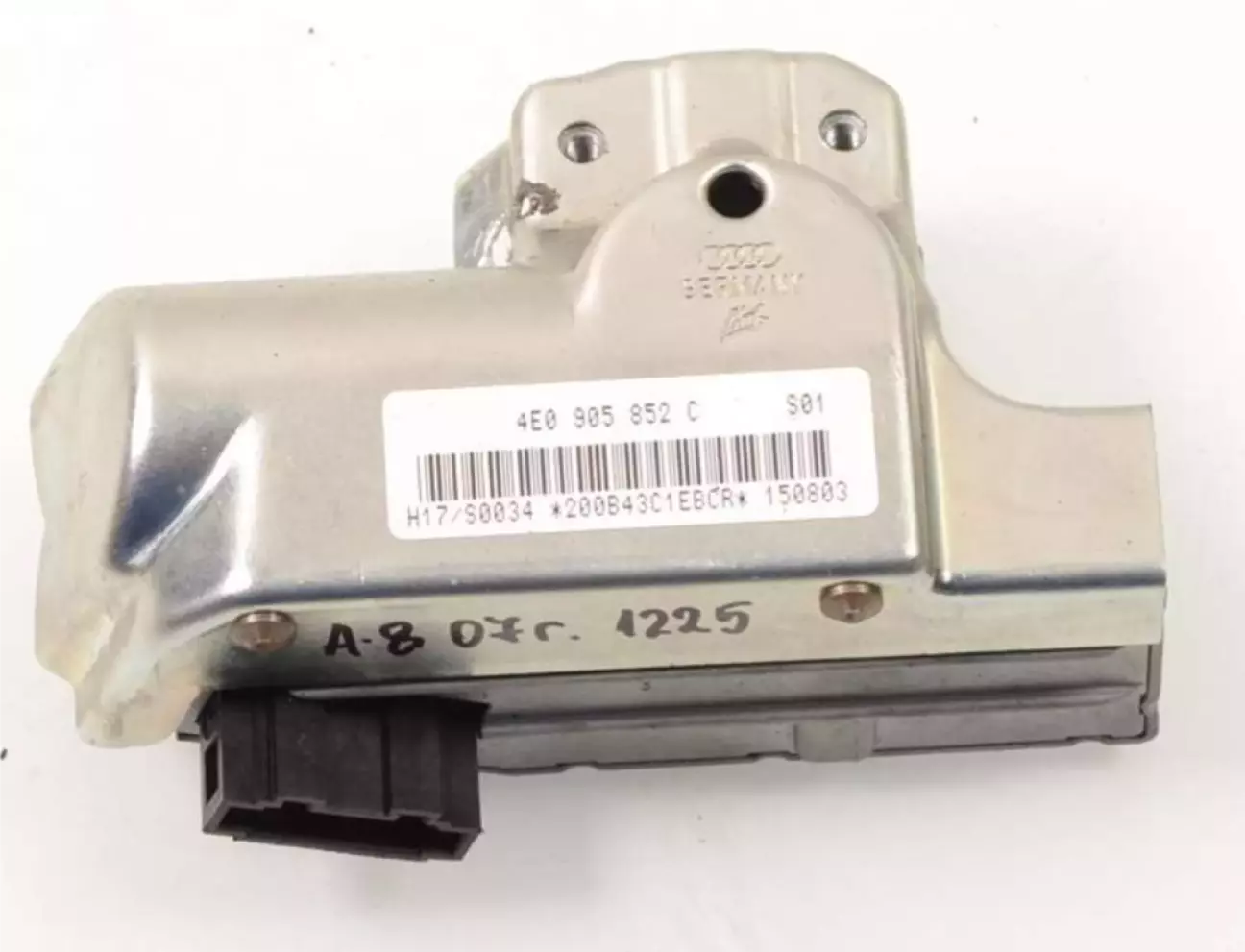

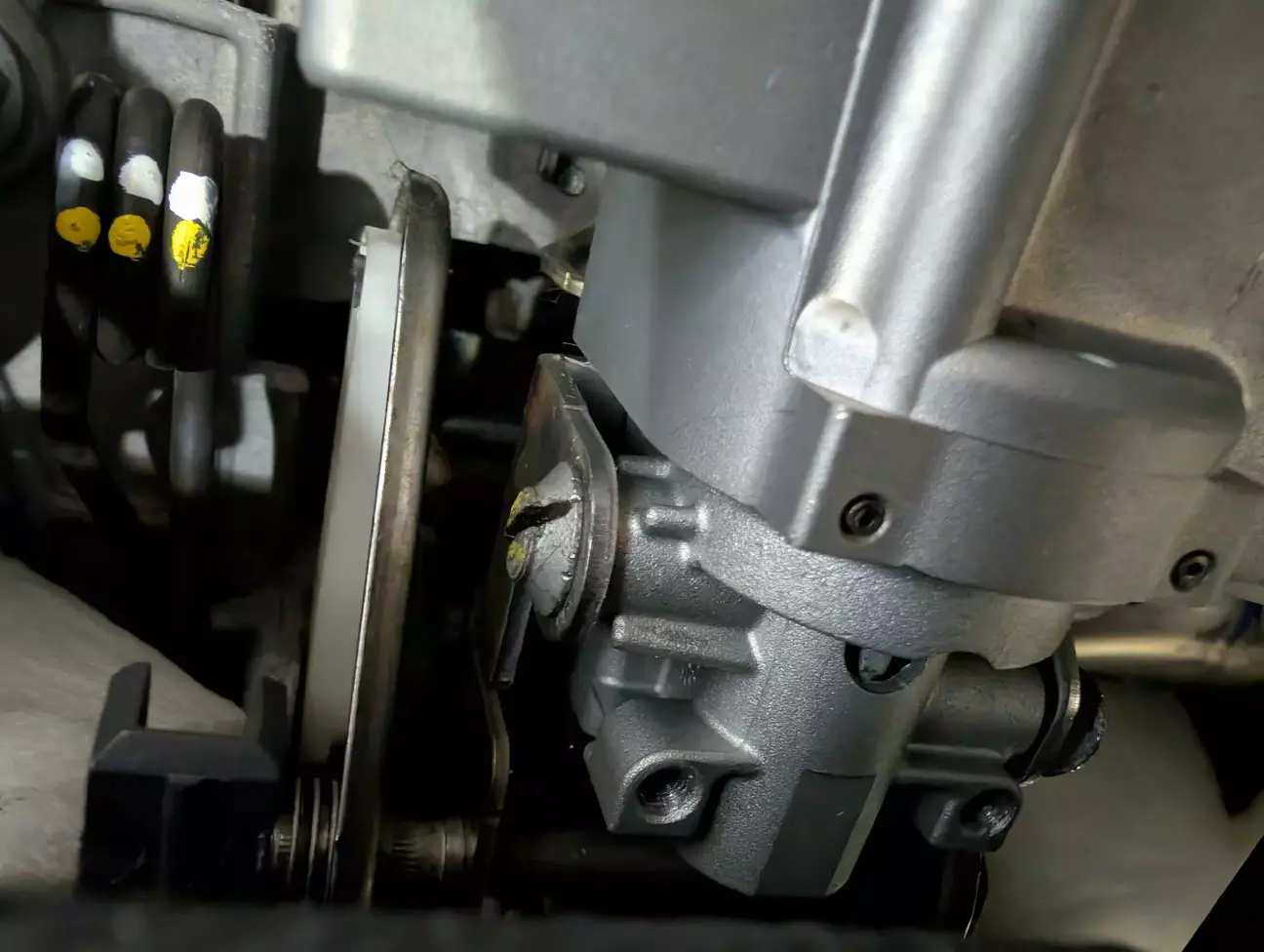

Виглядає приблизно так

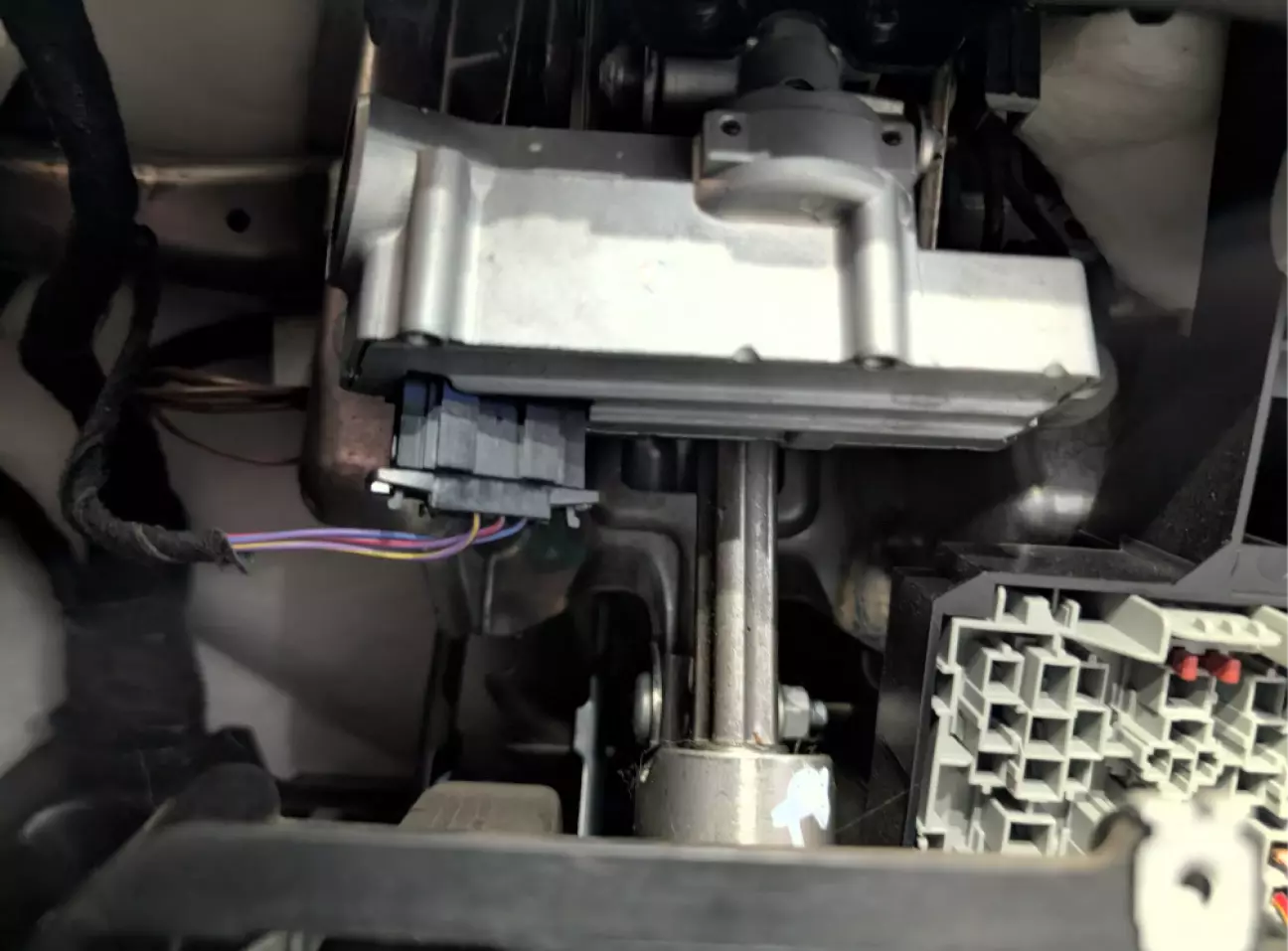

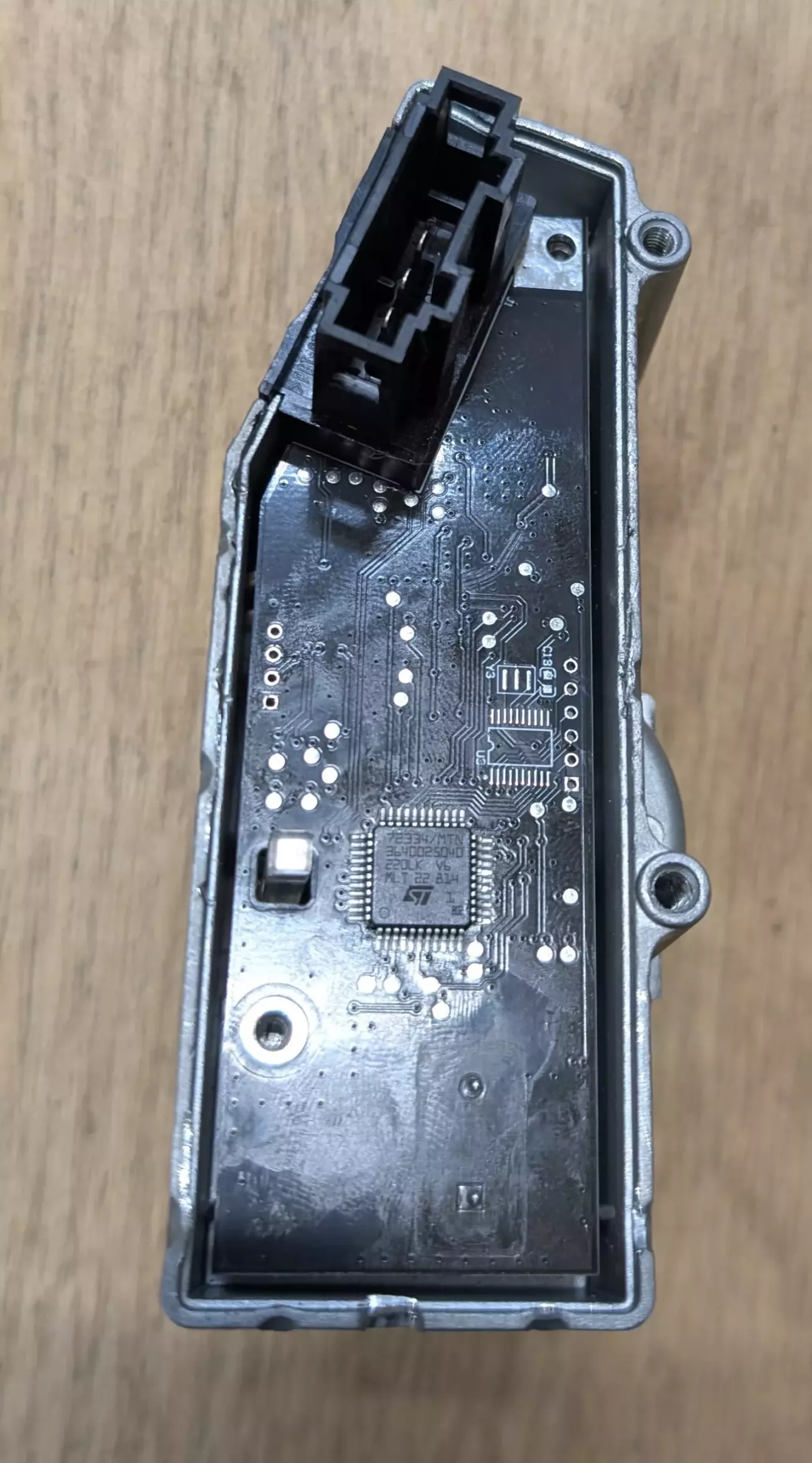

До мене вже тут хтось був, та зняв захисну кришку.

Бачу намагались пропаяти. Так в деяких блоках ВАГ группи необхідна пайка блоків, але не в данному випадку.

У ELV зазвичай 2 основні поломки: ламає шестерню, або шабашать реле.

І тут уже справа кожного як виконувати ремонт: міняти реле, взяти другу ELV та перепаяти процессор. Наче є метод коли в розблокованому стані закорочують піни одного з датчиків холла на платі(і наче після цього вона перестає блокуватись).

Я пропоную просто позбавитись рухомих деталей в ELV.

Взагалі на Touareg GP блок ELV окремо не продається, а йде ціляком з рульовою колонкою. І це дуже дорого. Номер по каталогу 7L0419501CD.

Не буду описувати повністю процесс зняття пластику.

Головне зняти накладки біля ніг водія та обшивку рульової колонки.

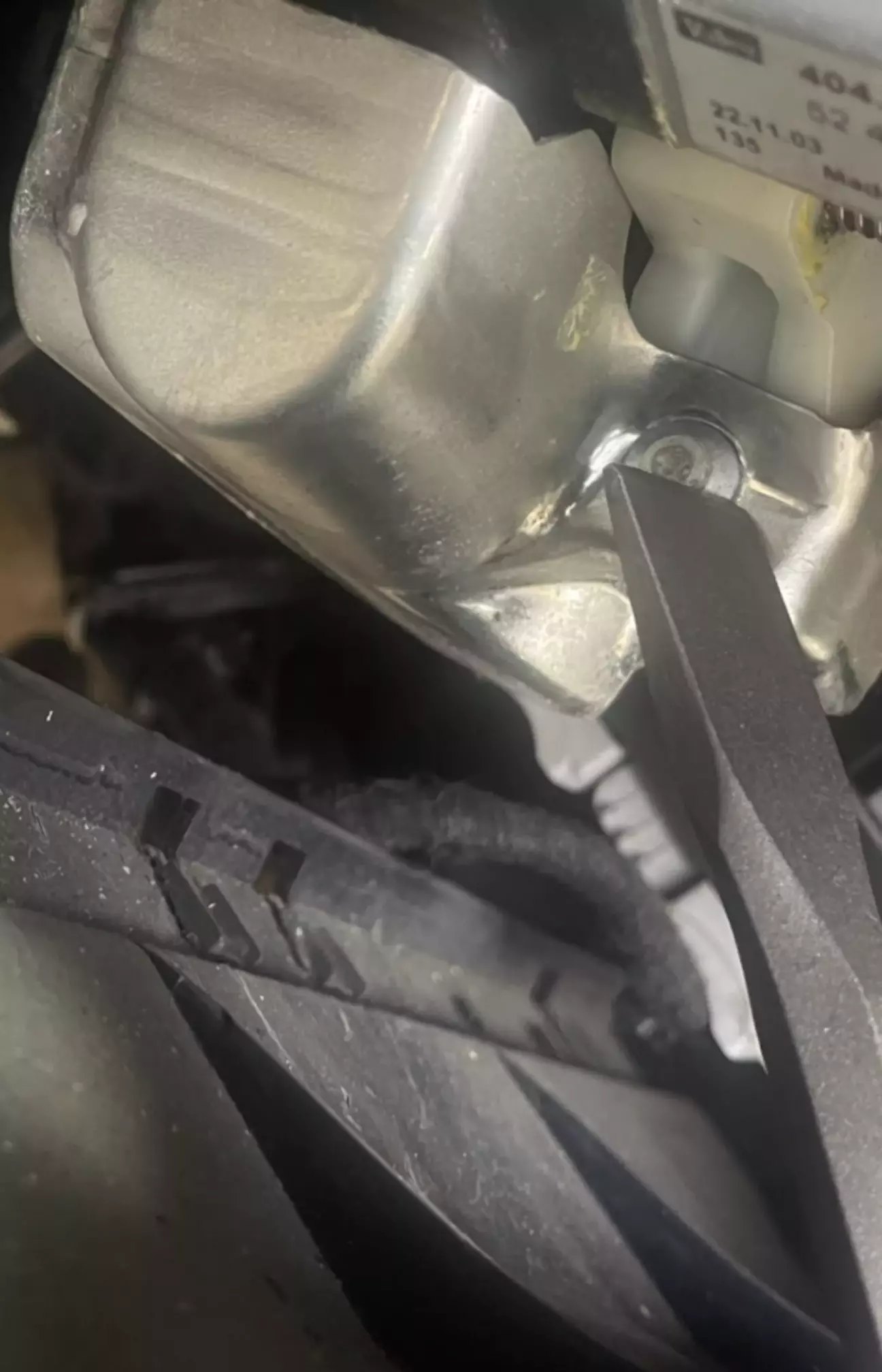

Щоб зняти ELV порібно відкрутити 2 одноразових зривних болта. Які ще додатково намазані різьбовим клеєм.

Робити це зручно маленьки зубилом. Головне зірвати, далі можна і плоскогубуцями.

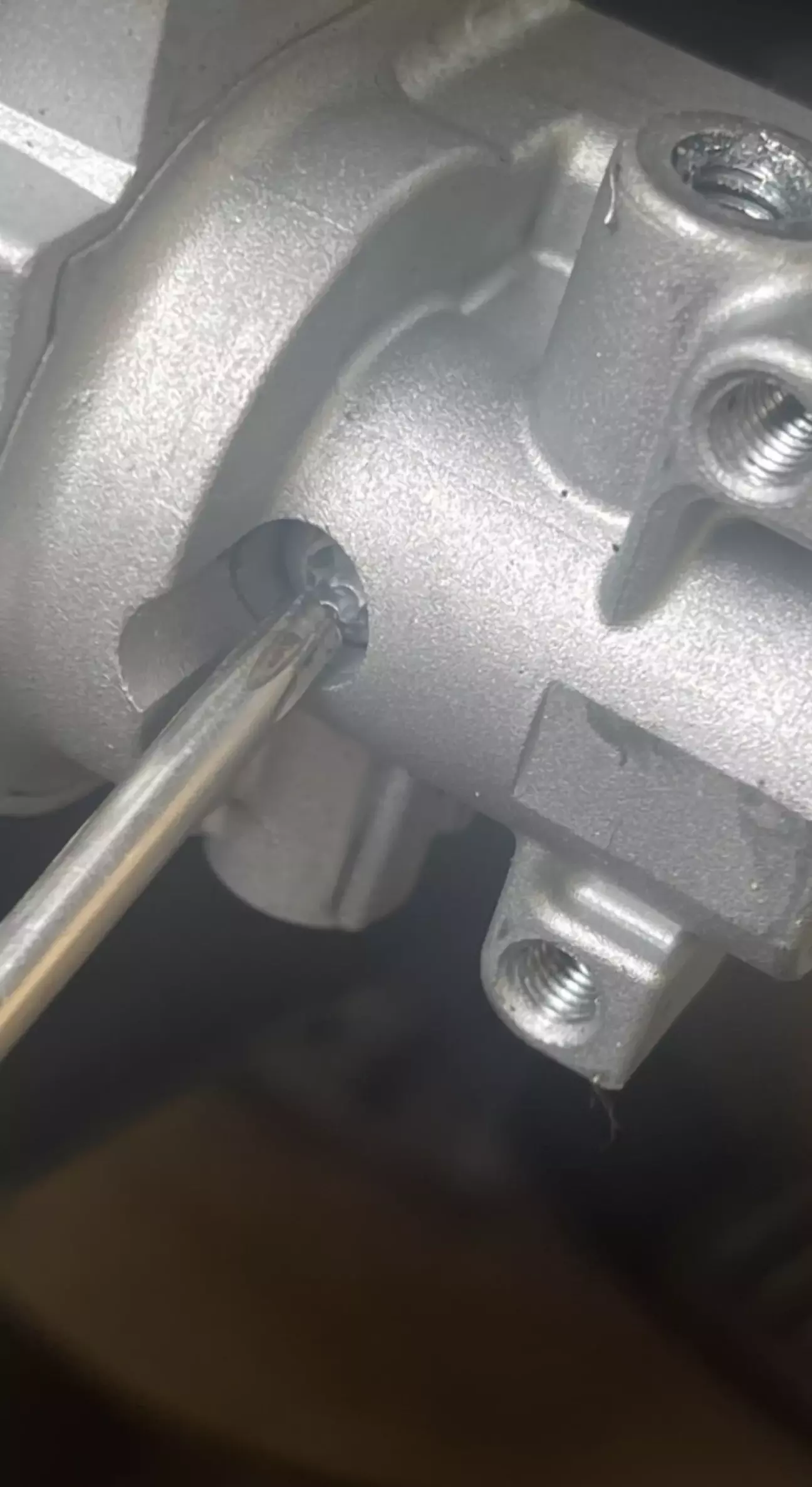

І також потрібно викрутити болт під torx, який тягаяє пластину блокування.

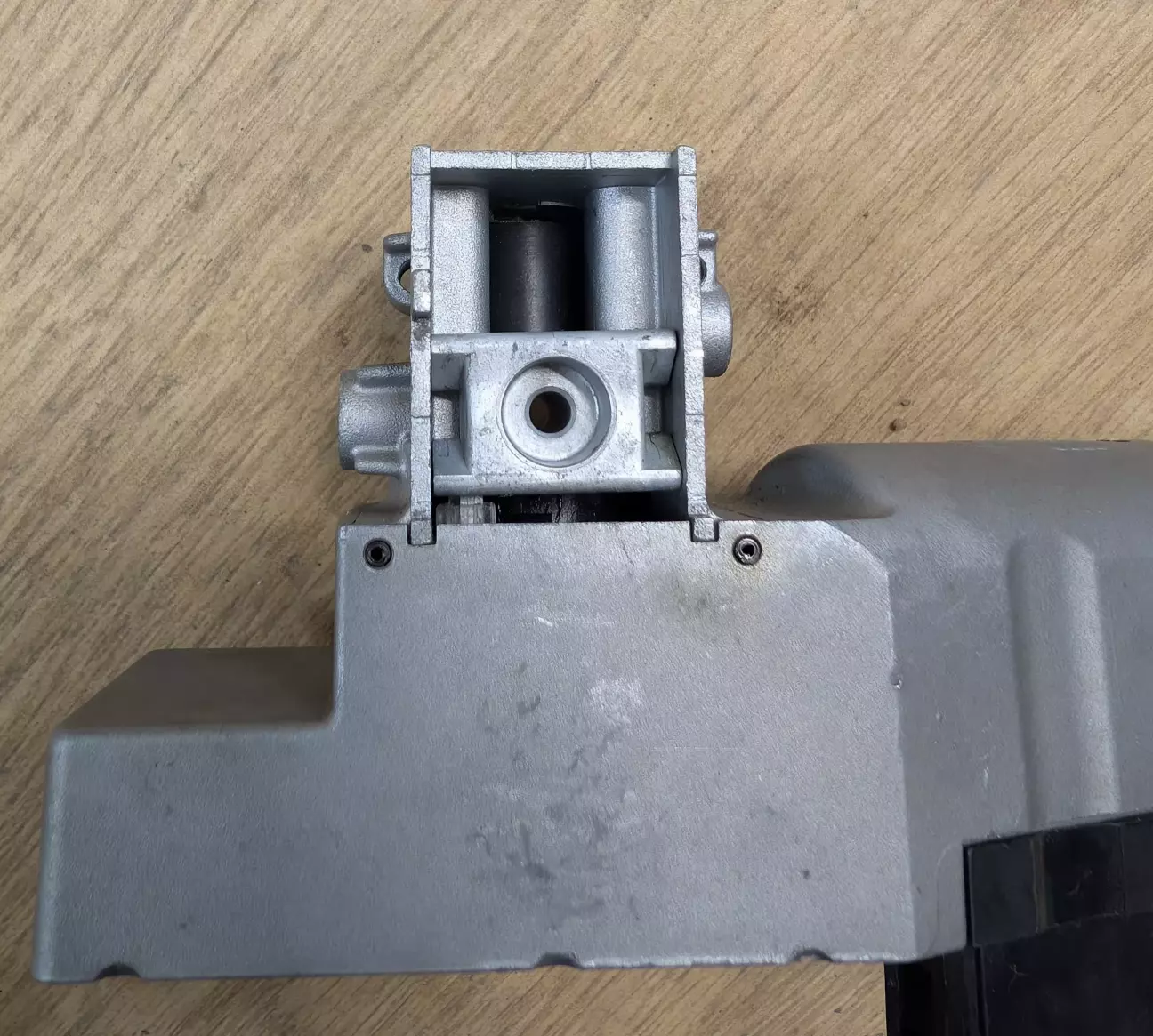

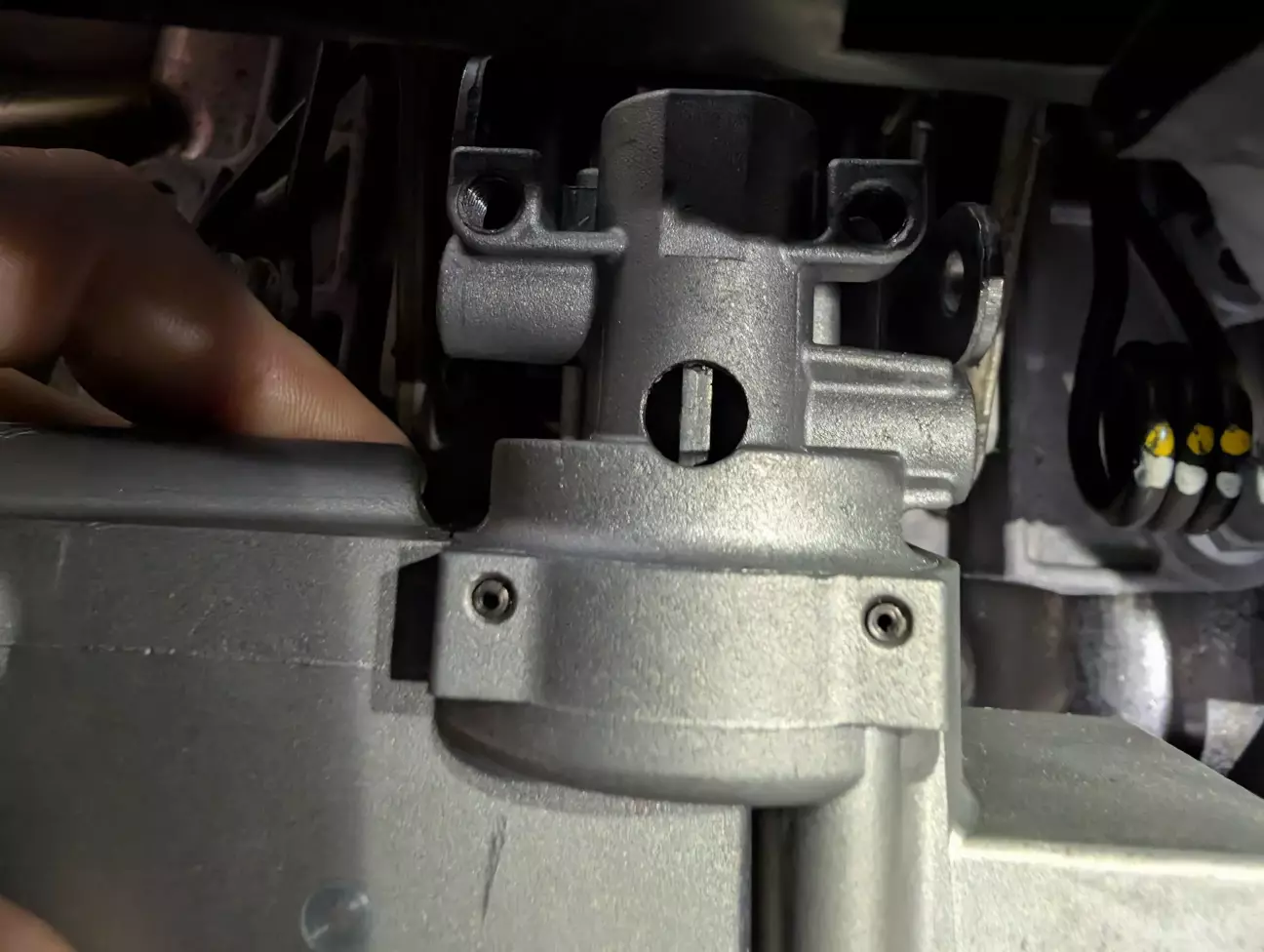

Зробити це можна лише, коли колонка буде розблокована. Інакше ви побачите наступне

Далі знімаємо захисну кришку. Та знімаємо задню, що захищає плату.

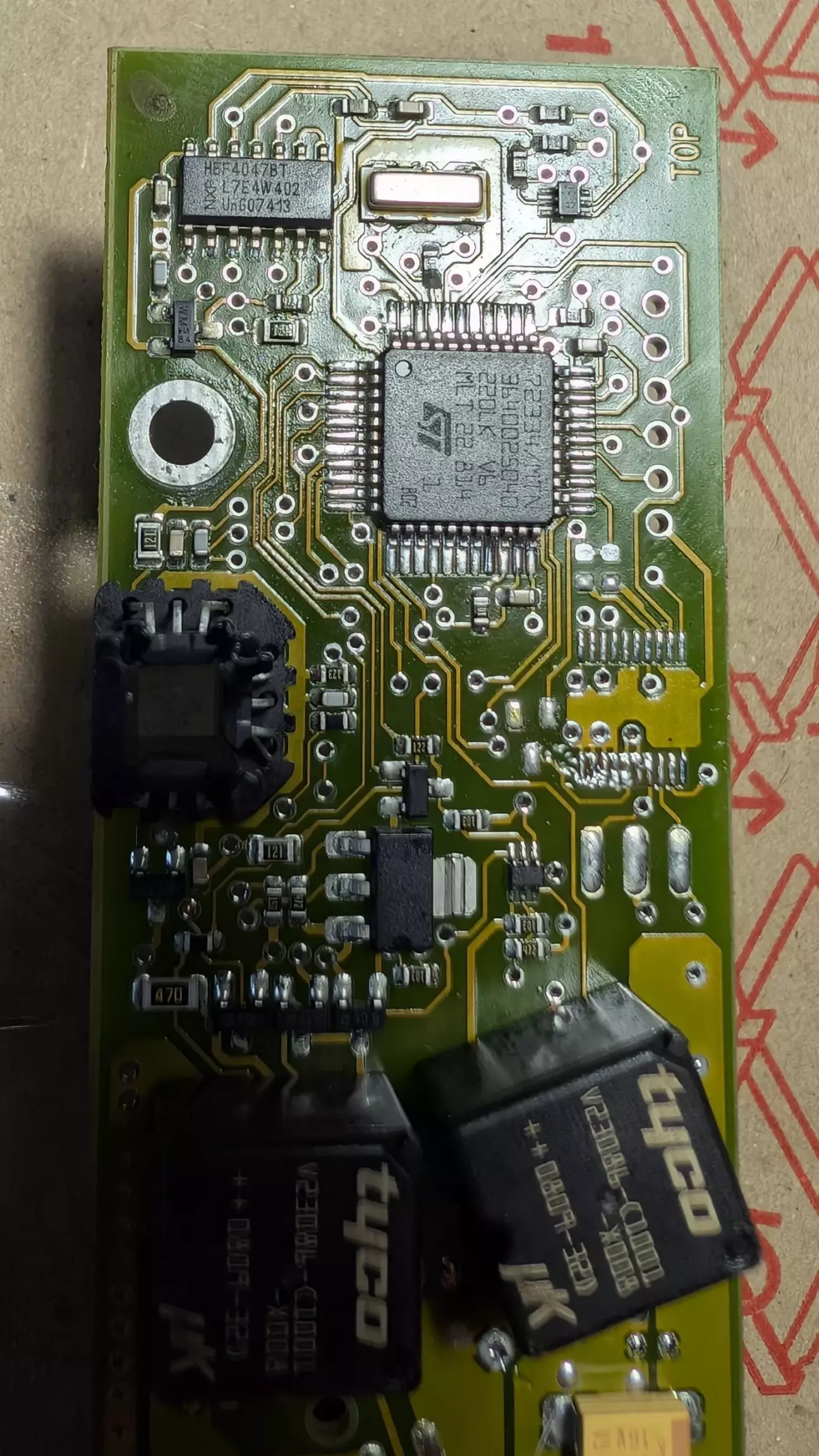

Відкручуємо плату(2 болти під Torx) та виймаємо її на себе. Нічого паяти при зніманні не потрібно. І так вилізе.

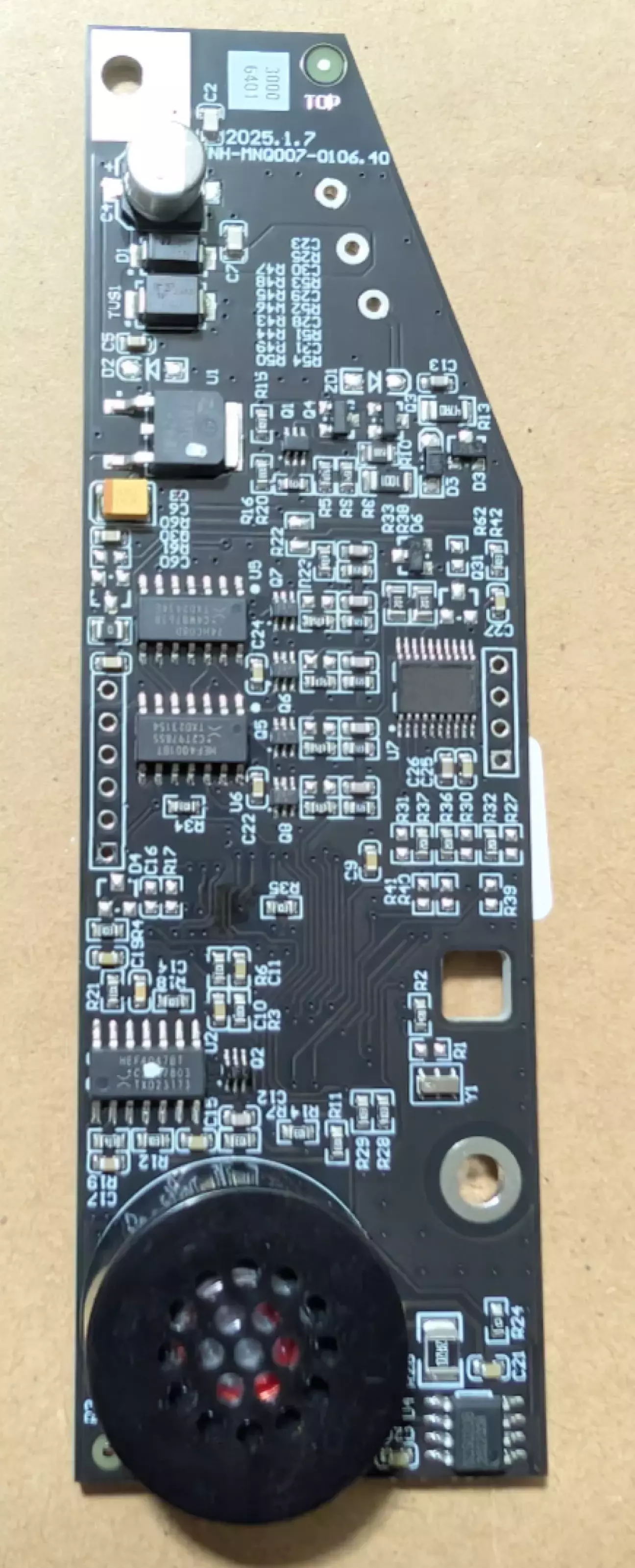

Далі беремо плату замовлену на алі і перепаюємо процессор та роз'єм з нашої ELV.

Вийшло так

Також в комплекті йшов маленький чорний гумовий циліндр. Спочатку було не зрозумілим його призначення, бо інструкція відсутня. Потім здогадався, що він вставляється в пустий простір ELV, щоб не дати їй від механічого впливу заблокуватись.

Збираємо все назад.

Також приємним бонусом було те, що коли дістаєш ключ- плата через динамік видає звук ''вжик'' імітуючи блокування ELV.

Що до плати є чорні та зелені. Брав чорну, хоч і дорожче, але про неї хороші відгуки.

Якщо хтось ставив зелену - напишіть в коментарях про досвід.
