Сделал контакт ACC +12В от замка

Достало меня то что с прикуривателя все время торчит блютуз приемник и занимает один разъем. Хотелось как-то спрятать его под панель и интегрировать. Да и на будущее для подключения чего либо, на пример того же усилителя сабуфера, надо сигнал для включения от замка…

Полистав интернет узнал что есть все 2 метода это сделать.

1) С подсветки прикуривателя, но тогда работает только при 2ом положении ключа в замке, что не очень удобно для меня.
2) В самом замке есть контакты на которых появляется 12В если просто вставить ключ в замок. То что надо, Зажигание выключил, но ключ не вытягиваешь и музыка дальше играет.

Начинаем разбирать салон и добираться до замка. Инструкций есть много, и оказалось это намного легче чем я думал сначала.

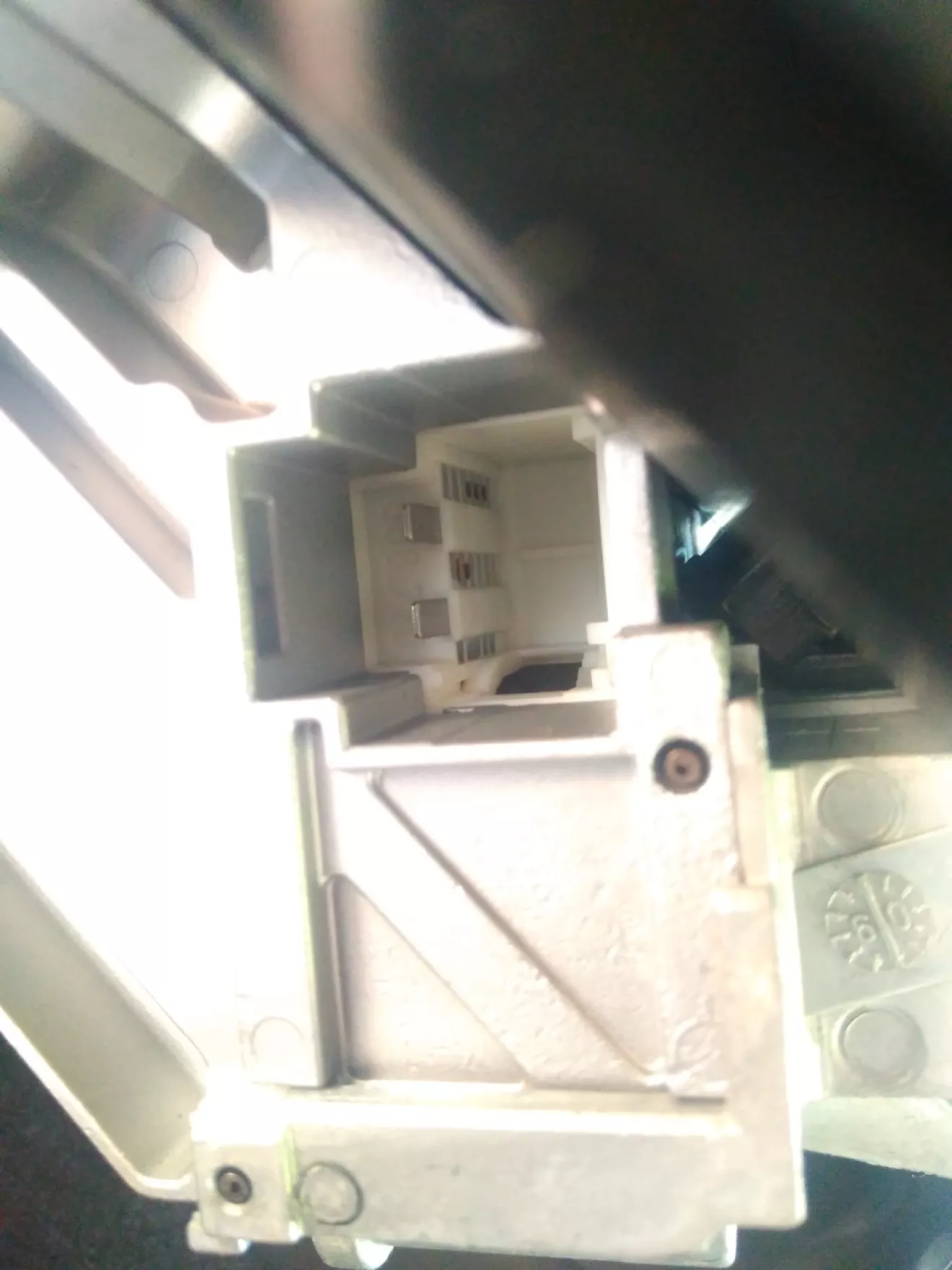

Вот и контакты под замком

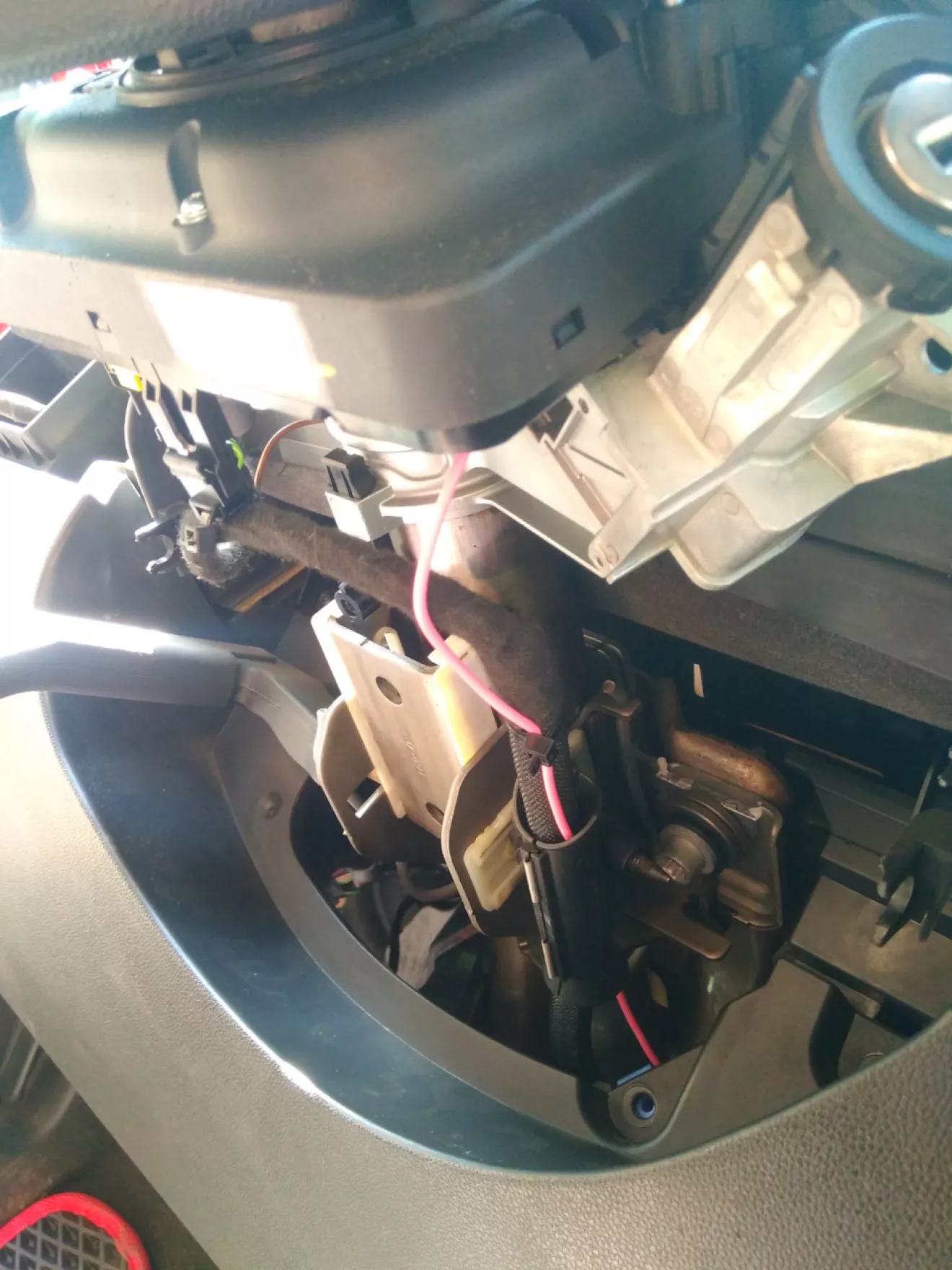

Тянем от них провод, на провод паяем клемму для подключение к этим контактам и выводим провод в район прикуривателя

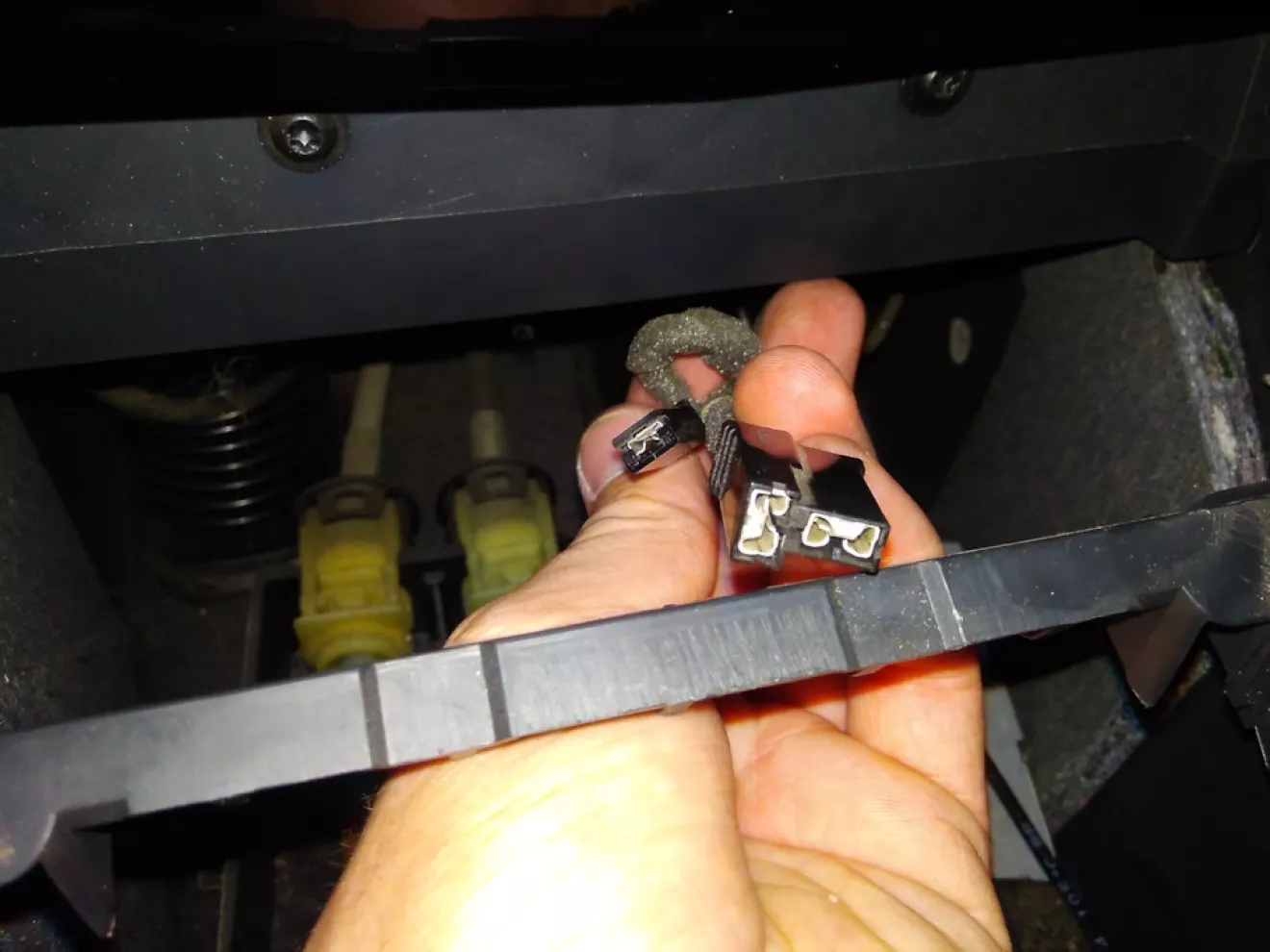

А вот и клеммы с самого прикуривателя, рядом з ними есть клемма для подсветки. Можно брать и с нее, как выше уже писал.

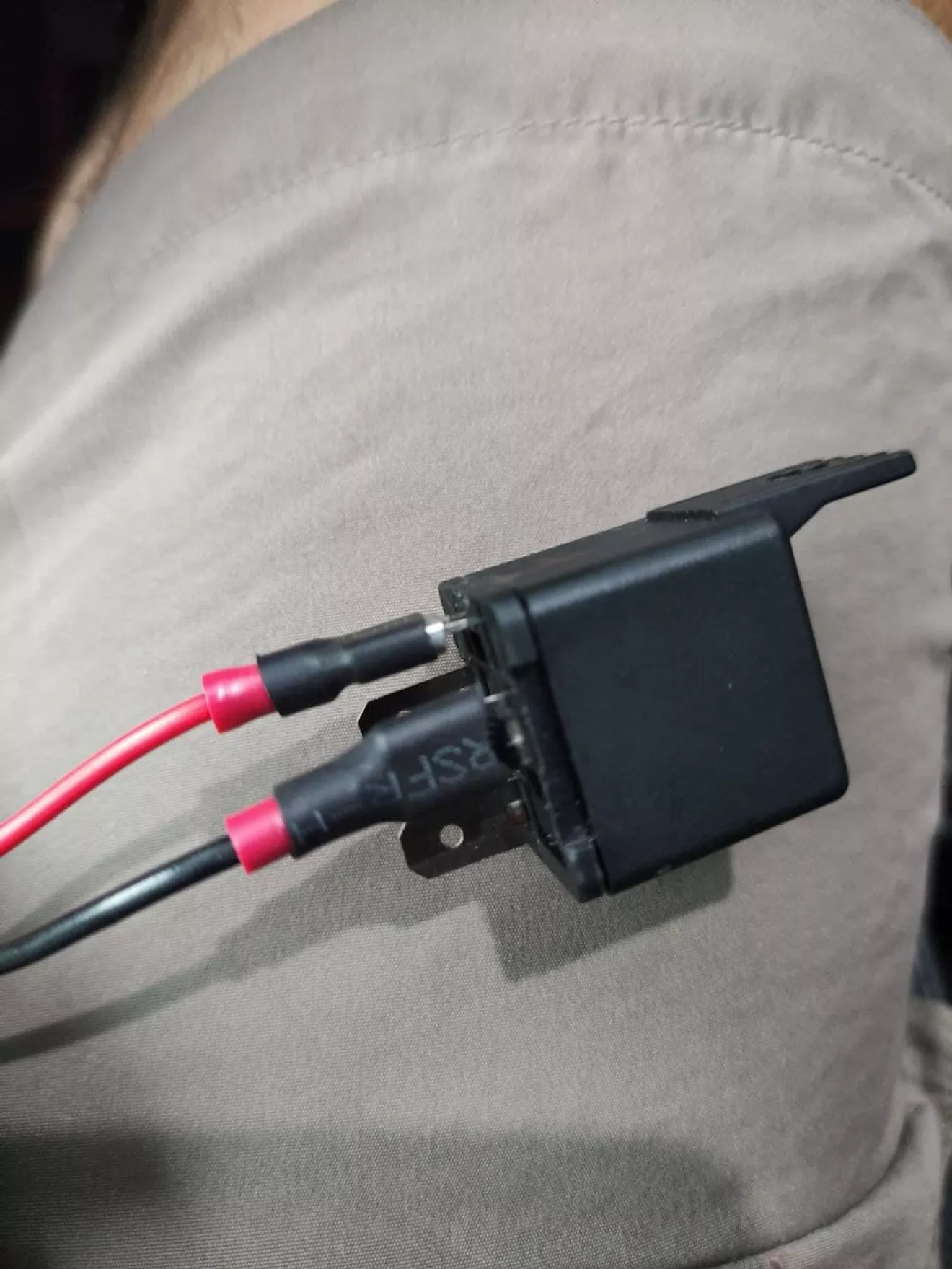

На силовые провода прикуривателя подключаю реле, с замка беру только сигнал на включение реле.
Как оказалось, там есть кабелепровод в котором есть идеально место для этого реле.

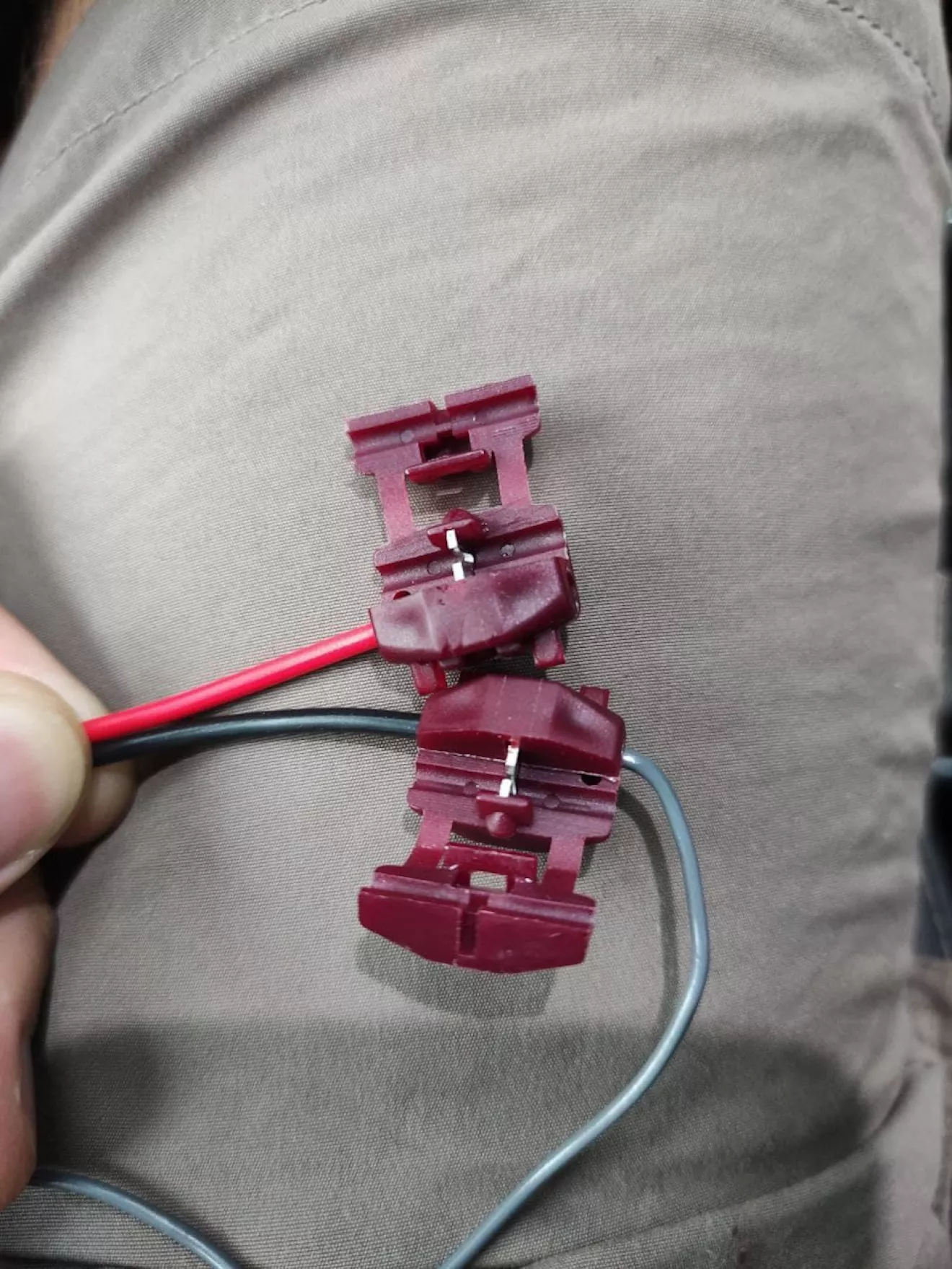

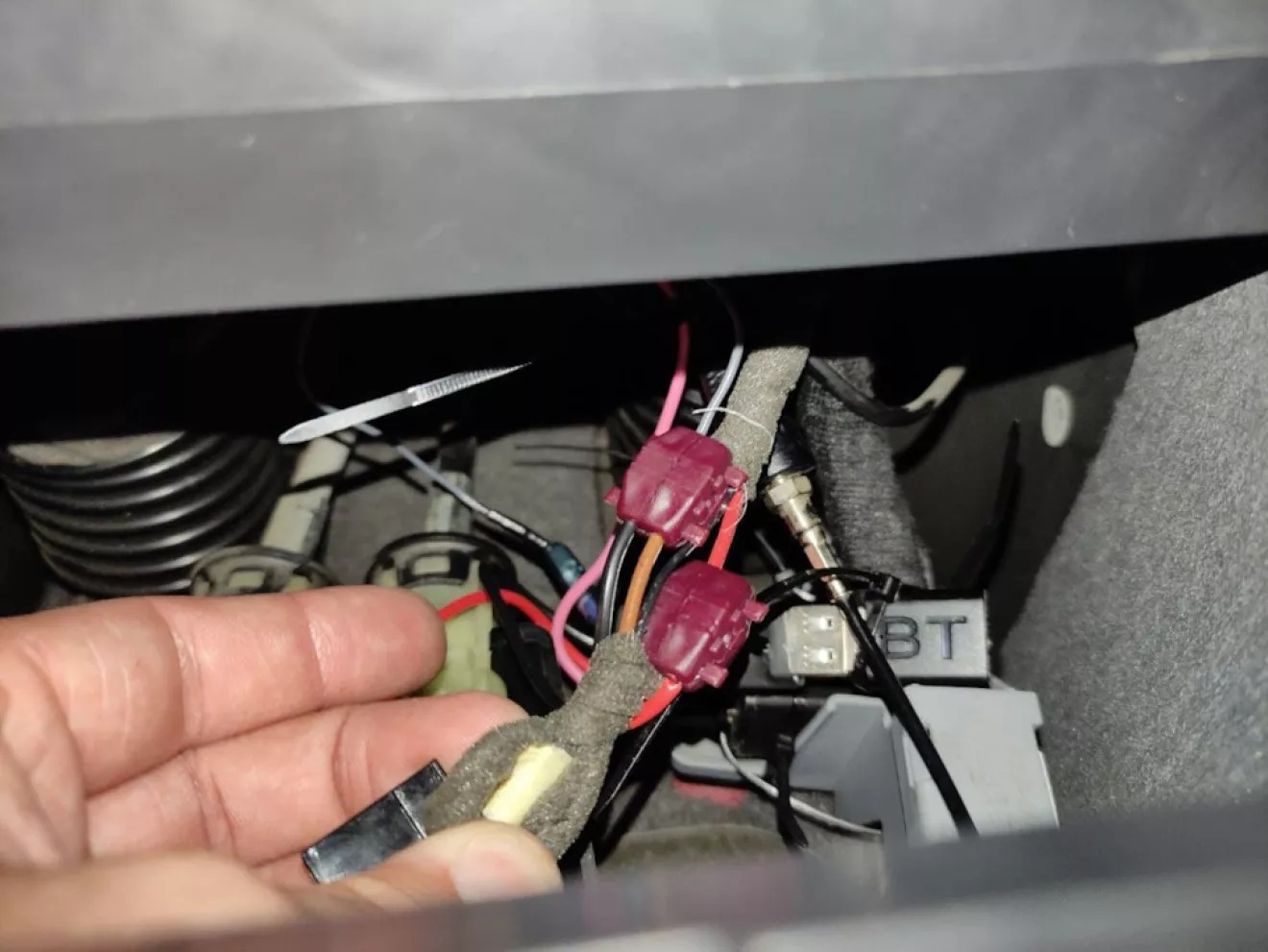

Провода врезать и впаивать в провода прикуривателя не хотел, по этому нашел зажимы быстросъемы которыми можно удобно врезаться в проводку…

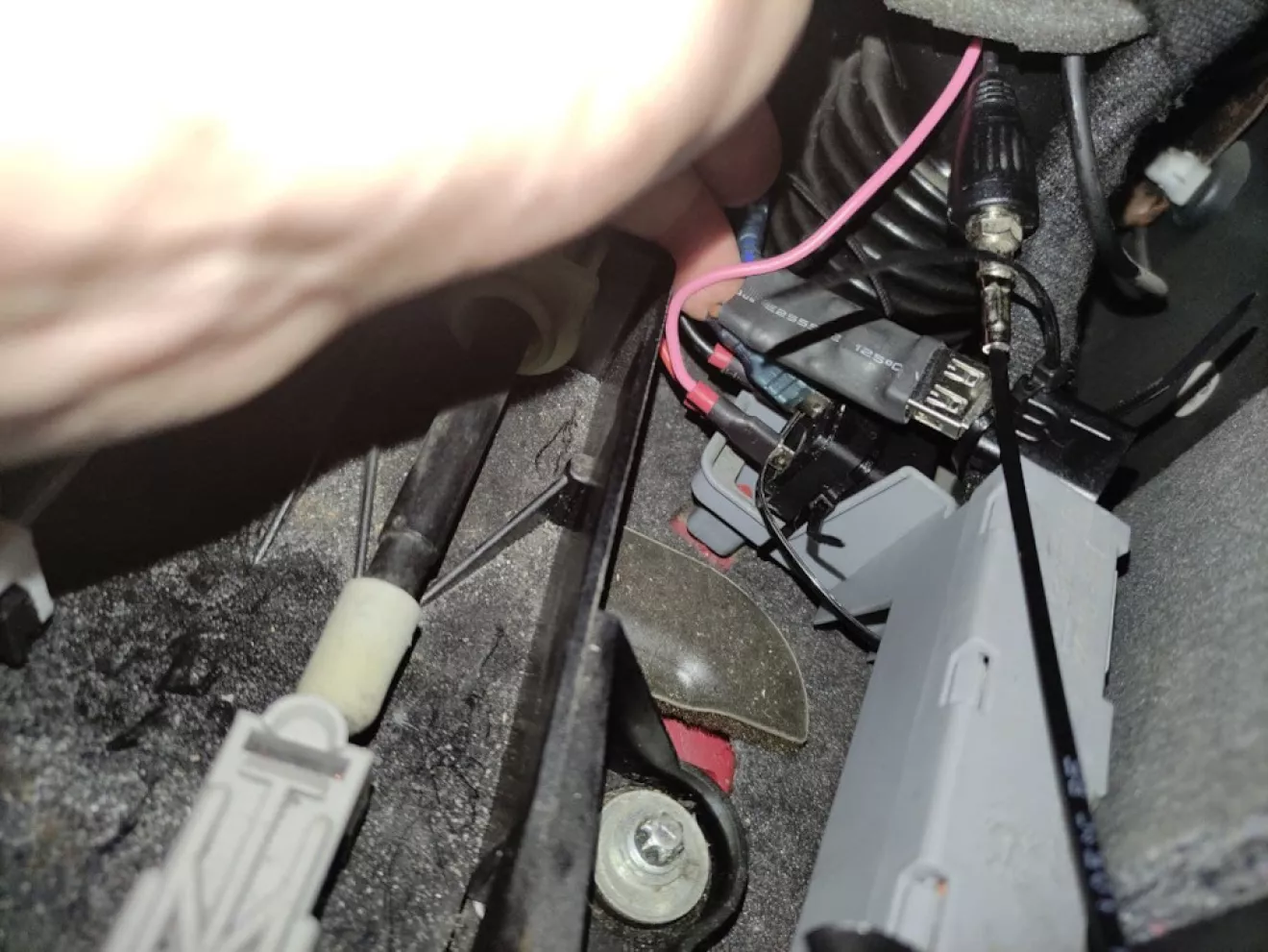

Подключили, + и — взяли оттуда, с замка взяли сигнал, на выход деле подключил платку DC-DC с 12В на 5В, в общем типа как юсб зарядка вышла…Подключил к ней блютуз модуль и провод для AUX тоже кинул под пластиком

И все работает, ключ вставил в замок, реле включилось, подключай что хочешь. Красота…

ВАЖНОЕ ЗАМЕЧАНИЕ!
Очень долго наигрался я с контактами с замка, возможно такая проблема только у меня, так как находил похожие схемы и у людей сразу все работало, у меня же было много нюансов.
Во-первых, эти контакты предназначены для коробки-робота, и еще отвечают за определение ключа в системе, и если их коротнуть на массу, то можно легко спалить предохранитель или что-то другое.
Во-вторых, как оказалось у меня этот контакт выгребает только 30мА, больше контакт не тянет. А реле на 12В при включении потребляет 40мА. Сначала подключив контакт замка на прямую к реле, оно не включилось. Напряжение на комке просело с 12В до 5В…Странно но реле за большая нагрузка для этого контакта.
Но я обошел это тем что подключил реле через транзистор. Ему для открытия почти не надо никакого тока, по этому нагрузки на контакт замка нет, а уже сам транзистор включает реле. В результате минимум нагрузки на замок, и работает само реле от силовых линий 12В которые можно нагружать…
